一、工程概况本项目位于某城市河段，主要建设内容包括桥闸主体工程、上下游引道工程、交通工程、附属设施等。
桥闸主体工程主要由桥闸、闸室、上下游引道、交通桥等组成。
闸室为重力式结构，采用混凝土重力墙和闸门组成。
上下游引道采用水泥混凝土路面。
交通桥采用预应力混凝土结构。
二、施工组织设计1. 施工进度安排（1）施工准备阶段：预计时间为3个月。
（2）主体结构施工阶段：预计时间为12个月。
（3）上下游引道施工阶段：预计时间为6个月。
（4）交通桥施工阶段：预计时间为3个月。
（5）附属设施施工阶段：预计时间为2个月。
2. 施工队伍组织（1）项目经理部：负责整个工程的施工组织、协调和管理。
（2）施工队伍：包括土建、安装、电气、道路、桥梁等专业施工队伍。
（3）监理单位：负责施工过程中的质量、安全、进度等管理工作。
三、施工方案1. 施工顺序（1）施工准备：进行施工场地平整、围挡、临时设施建设等。
（2）基础施工：进行闸室基础、上下游引道基础等施工。
（3）主体结构施工：进行闸室、上下游引道、交通桥等主体结构施工。
（4）上下游引道施工：进行上下游引道路基、路面施工。
（5）交通桥施工：进行交通桥主体结构、桥面铺装等施工。
（6）附属设施施工：进行排水、照明、交通设施等施工。
2. 施工技术措施（1）施工准备：进行施工图纸会审、施工方案编制、材料设备采购、施工人员培训等。
（2）基础施工：采用钻孔灌注桩基础，确保基础稳定。
（3）主体结构施工：采用混凝土重力墙和闸门结构，确保结构安全。
（4）上下游引道施工：采用水泥混凝土路面，确保路面平整、耐久。
（5）交通桥施工：采用预应力混凝土结构，确保桥梁安全、耐久。
（6）附属设施施工：采用高质量、高性能的材料和设备，确保设施运行稳定。
3. 施工质量保证措施（1）加强施工过程中的质量控制，确保工程质量符合设计要求。
（2）加强施工过程中的安全、文明施工管理，确保施工安全。
（3）建立健全质量管理体系，确保工程质量。
第1篇一、编制依据1. 国家及地方相关法律法规、规范标准。
2. 工程设计文件、图纸及技术资料。
3. 施工现场实际情况。
二、工程概况1. 工程名称：XX水闸工程2. 工程地点：XX地区3. 工程规模：XX米（宽）×XX米（高）4. 工程类型：水闸工程三、施工部署1. 施工管理目标：确保工程质量和安全，按时完成施工任务。
2. 施工组织管理机构：成立项目经理部，下设工程部、质量部、安全部、物资部等部门。
3. 施工组织机构的运行：各职能部门分工明确，协同配合，确保施工顺利进行。
四、施工进度规划与措施1. 施工进度规划布置：根据工程特点，编制施工进度网络图，明确各阶段施工任务及时间节点。
2. 工期保证措施：合理安排施工顺序，优化资源配置，确保施工进度。
五、施工总平面布置1. 施工总平面布置：根据施工现场实际情况，合理规划施工场地，确保施工顺利进行。
2. 现场临时水、电设计：设置临时供水、供电设施，确保施工用电、用水需求。
六、施工预备及资源配备规划1. 组织及技术预备：成立专业施工队伍，进行技术培训，提高施工人员素质。
2. 材料配备规划：根据施工进度，提前采购、储备所需材料，确保材料供应。
3. 劳动力规划：根据施工进度，合理调配劳动力，确保施工顺利进行。
4. 施工设备：配置必要的施工设备，如挖掘机、吊车、混凝土搅拌车等。
七、施工方案与技术措施1. 测量工程施工方案：采用全站仪、GPS等先进测量设备，确保测量精度。
2. 抗滑桩施工方案：采用旋挖钻机成孔，灌注混凝土，确保桩基质量。
3. 挡土墙施工方案：采用预制混凝土板堆砌，确保挡土墙稳定性。
4. 截水沟施工方案：采用现浇混凝土，确保截水沟结构安全。
5. 管涵施工方案：采用现浇混凝土，确保管涵质量。
八、其它施工方案与技术措施1. 雨季施工技术措施：采取防雨、排水措施，确保施工不受雨季影响。
2. 防尘、降噪施工技术措施：采取封闭式施工，使用防尘、降噪设备，降低施工对环境的影响。

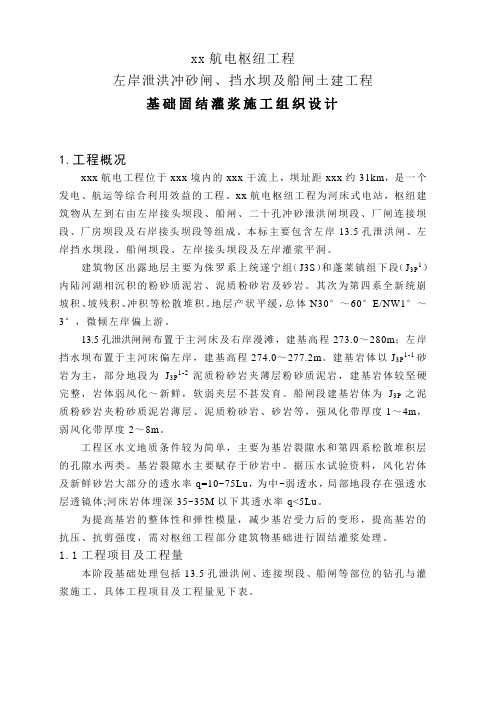

xx航电枢纽工程左岸泄洪冲砂闸、挡水坝及船闸土建工程基础固结灌浆施工组织设计1.工程概况xxx航电工程位于xxx境内的xxx干流上，坝址距xxx约31km，是一个发电、航运等综合利用效益的工程。
xx航电枢纽工程为河床式电站，枢纽建筑物从左到右由左岸接头坝段、船闸、二十孔冲砂泄洪闸坝段、厂闸连接坝段、厂房坝段及右岸接头坝段等组成。
本标主要包含左岸13.5孔泄洪闸、左岸挡水坝段、船闸坝段、左岸接头坝段及左岸灌浆平洞。
建筑物区出露地层主要为侏罗系上统遂宁组（J3S）和蓬莱镇组下段（J3P1）内陆河湖相沉积的粉砂质泥岩、泥质粉砂岩及砂岩。
其次为第四系全新统崩坡积、坡残积、冲积等松散堆积。
地层产状平缓，总体N30°～60°E/NW1°～3°，微倾左岸偏上游。
13.5孔泄洪闸闸布置于主河床及右岸漫滩，建基高程273.0～280m；左岸挡水坝布置于主河床偏左岸，建基高程274.0～277.2m。
建基岩体以J3P1-1砂岩为主，部分地段为J3P1-2泥质粉砂岩夹薄层粉砂质泥岩，建基岩体较坚硬完整，岩体弱风化～新鲜，软弱夹层不甚发育。
船闸段建基岩体为J3P之泥质粉砂岩夹粉砂质泥岩薄层、泥质粉砂岩、砂岩等，强风化带厚度1～4m，弱风化带厚度2～8m。
工程区水文地质条件较为简单，主要为基岩裂隙水和第四系松散堆积层的孔隙水两类。
基岩裂隙水主要赋存于砂岩中。
据压水试验资料，风化岩体及新鲜砂岩大部分的透水率q=10~75Lu，为中~弱透水，局部地段存在强透水层透镜体;河床岩体埋深35~35M以下其透水率q<5Lu。
为提高基岩的整体性和弹性模量，减少基岩受力后的变形，提高基岩的抗压、抗剪强度，需对枢纽工程部分建筑物基础进行固结灌浆处理。
1.1工程项目及工程量本阶段基础处理包括13.5孔泄洪闸、连接坝段、船闸等部位的钻孔与灌浆施工。
具体工程项目及工程量见下表。
基础处理工程项目及工程量表1.2施工工期据上表，固结灌浆总量为5315m，施工时段主要安排在2005年3月6日～2005年5月30日，最高施工强度月出现在2005年4月，因此，宜安排于2005年2月下旬进入施工现场进行临建准备工作。
一、工程概况本项目位于某河流上游，主要目的是拦截河水，为下游灌溉、发电、供水等提供水源保障。
拦河水闸工程主要包括拦河闸、泄洪闸、启闭机室、管理房等建筑物。
工程总长度为1000米，其中拦河闸段长度为500米，泄洪闸段长度为300米，启闭机室和管理房等辅助建筑物长度为200米。
二、施工组织设计1. 施工队伍成立专门的施工队伍，包括项目经理、技术负责人、施工员、质量员、安全员等。
施工队伍成员需具备相应的资质和经验。
2. 施工进度安排根据工程规模和施工条件，制定详细的施工进度计划，确保工程按期完成。
3. 施工方法（1）基础施工：采用人工挖孔桩基础，桩径1.2米，桩长20米，桩间距4米。
桩基施工采用钻机钻孔，灌注混凝土。
（2）闸室施工：采用现浇钢筋混凝土结构，分为闸底板、闸墩、闸门等部分。
闸底板采用C30混凝土，厚度为0.8米；闸墩采用C30混凝土，厚度为1.5米；闸门采用C35混凝土，厚度为0.6米。
（3）启闭机室施工：采用现浇钢筋混凝土结构，分为基础、墙体、楼板等部分。
基础采用C20混凝土，厚度为0.5米；墙体采用C20混凝土，厚度为0.3米；楼板采用C25混凝土，厚度为0.1米。
（4）管理房施工：采用现浇钢筋混凝土结构，分为基础、墙体、楼板等部分。
基础采用C20混凝土，厚度为0.5米；墙体采用C20混凝土，厚度为0.3米；楼板采用C25混凝土，厚度为0.1米。
4. 施工设备（1）桩基施工：钻机、搅拌机、混凝土输送泵等。
（2）闸室施工：模板、钢筋、混凝土搅拌车、混凝土输送泵等。
（3）启闭机室和管理房施工：模板、钢筋、混凝土搅拌车、混凝土输送泵等。
三、质量控制措施1. 严格控制原材料质量，确保工程质量。
2. 严格按照设计图纸和施工规范进行施工，确保施工质量。
3. 加强施工过程中的质量检查，发现问题及时整改。
4. 建立健全质量保证体系，确保工程质量。
四、安全措施1. 制定安全施工方案，明确施工过程中的安全注意事项。
泄洪闸施工方案泄洪闸施工方案一、工程概况泄洪闸是一种水利工程设施，用于控制水位并排泄大量的洪水。
本施工方案旨在设计和建造一座高效且稳定的泄洪闸，以确保洪水能够有效排泄，保护周边地区的安全。
二、施工设计1. 选择合适的位置：泄洪闸应建在河流或湖泊的出口处，以确保洪水能够顺利排出。
同时，应考虑附近地质条件和地形，选择安全、稳定的基址。
2. 施工材料：为了保证泄洪闸的强度和耐用性，我们将选择高质量的水泥、钢筋等材料进行建造。
3. 结构设计：泄洪闸应根据实际情况设计大小和形状。
一般而言，正常情况下闸门处于关闭状态，只有在洪水来袭时才会打开，快速排放洪水。
4. 排洪能力：根据当地的洪水历史和预测数据，我们会评估泄洪闸的排洪能力，确保其能够承受预期的洪水流量。
5. 安全设计：为了确保施工和运营过程的安全，我们会设置合适的护栏和警示标志，以防止人员误入危险区域。
三、施工步骤1. 土方开挖：根据设计要求，在泄洪闸的基址上进行土方开挖，并保持挖掘区域的稳定。
2. 基础建设：为了确保泄洪闸的稳定性，我们将进行基础建设工作，包括混凝土浇筑和钢筋加固等。
3. 闸门制造与安装：制作和安装泄洪闸的闸门，应保证其坚固、耐用且密封性好，确保在排洪时不会发生泄漏。
4. 系统设施安装：根据设计要求，安装相应的控制系统和监测设备，以确保泄洪闸的正常运行和安全性能。
5. 完善施工细节：在施工过程中，我们将严格按照相关规范和标准进行作业，并随时监测和调整施工方案。
四、施工安全措施1. 施工人员必须参加相关培训，并严格遵守安全操作规程。
2. 工地进出口设置合适的安全标志和警示牌，以确保人员和车辆的安全通行。
3. 施工现场应配置必要的消防设备和急救箱，并有足够数量的逃生通道。
4. 进行高空作业时，需要使用合适的安全设备，如安全带、防护网等。
5. 定期检查和维护所使用的机械设备和工具，确保其正常运行。
六、项目竣工验收标准1. 泄洪闸的闸门能够灵活开启和关闭，并且具有良好的密封性能。
水闸工程施工组织设计一、项目概况水闸工程作为水利工程项目的重要组成部分，通过控制水流大小，起到防洪、蓄水和供水等功能，对于保障河道安全、提高水资源利用效率等方面具有重要作用。
本次水闸工程施工组织设计旨在确保施工过程安全、高效，并最大程度地减少对生态环境的影响。
二、施工准备（一）工程设备准备：1.施工设备：根据工程施工规模和要求，准备挖掘机、推土机、混凝土搅拌站、混凝土泵车等必要施工设备。
2.安全设备：准备安全帽、安全绳、防护网等必要的安全设备，确保施工安全。
（二）材料准备：1.混凝土：准备符合工程要求的优质混凝土，确保施工质量和施工进度。
2.钢材：准备符合工程要求的钢材，用于加固闸门和其他设施。
（三）环境准备：1.海绵城市建设：通过采用透水铺装、绿化等措施，减少水闸工程对夏季暴雨等极端天气的影响，保护周边环境。
2.河道清理：清理河道内的杂物，确保施工期间的通水能力。
三、施工方案（一）施工工序安排：1.测量布界：进行现场测量，确定施工的范围和界限。
2.土方开挖：使用挖掘机等设备进行开挖作业，保证闸基的施工质量。
3.基础回填：将挖掘出的土方回填至设定标高，压实土方，保证基础稳固。
4.土石方护坡：采取适当的护坡措施，保证施工过程中斜坡的稳定。
5.坝体浇筑：在闸基上进行混凝土的浇筑，分层进行，保证质量和强度。
（二）安全措施：1.设立警示标志：在施工现场周围设置警示标志，提醒行人和车辆注意安全。
2.安全防护：为施工人员配备必要的安全工具，比如安全帽、安全绳等，并严禁在施工中存在违章操作。
3.通风排水：对于存在深度施工的部位，设置通风和沉淀池，保证施工人员的安全。
四、施工组织（一）施工人员的安排：设立施工组织管理部门，包括项目经理、安全主管、质检主管、材料主管等，明确各自的职责和权限。
同时，根据工程进度，合理安排施工人员数量和资质，并进行专业安全培训。
（二）施工队伍的组织：1.分工明确：将施工人员分为若干个小组，明确每个小组的施工任务和目标，提高工作效率。
拦河闸工程施工方案XX县XX拦河闸工程施工方案3.1 施工测量施工测量主要包括：本工程的平面、高程控制测量；施工过程中的施工放样、进度测量以及分项、分部或单元工程等完成后的质量检验和控制测量、竣工测量等；地方开挖前还需对原始地面进行工程计量（地形）测量，作为工程计量和结算的依据。
1.1控制测量开工前控制测量是施工技术准备的重要工作之一，是工程顺利开工和以后施工过程顺利进行的重要保证。
⑴测量技术交底开工前施工测量人员根据建设单位和设计单位移交的平面点、高程控制点，进行测量基准点和技术交底和现场交桩，共同办理有关技术交底和交柱手续。
⑵测量基准点的复测、校核和验算。
按照施工设计、施工技术规范及国家有关的施工测量标准要求的精度和等级，对交底时提供的测量资料、测量基准点进行复测、验算、校核，并将验算校核的资料以书面形式报监理工程师，如果有异议，双方进行核实，最后以监理工程师批准认定的资料数据为准。
⑶建立施工平面、高程控制网点根据监理工程师批准的施工测量基准点的资料、数据等，结合本工程现场地形情况，施工布置和施工情况等，建立和增设满足施工需要的施工测量控制网和基准点。
并将建立和增设的控制网点的资料提交监理工程师，经监理工程师复测验算校核合格和审批后方可使用。
⑷平面的控制平面控制网的建立是根据设计提供导线控制点资料，按照设计图纸、施工现场情况、施工分段情况等，依不同地貌、地形用全站仪、经纬仪等测量设备将轴线平移或延伸，随工程进度而适时调整、布控，并经常校核。
施工现场平面控制网按二等网控制。
在工程施工中为确保工程平面位置的准确，避免质量事故的发生，测量人员要在关键工序跟班作业，随时进行测量控制。
在开挖前，依据各建筑物的平面图，结合现场的实际地形、地貌，布设建筑物的施工平面控制网点。
平面控制网点设在各个建筑物的开挖边线以外，桩位选点要保证通视良好，便于现测和扩展。
测量控制桩采用长木桩，打入地下适当深度，浇筑砼固定，桩头露出地面，桩顶用小钉和红漆标注，统一编号并妥善加以保护。
拦河闸工程施工方案一、项目概况拦河闸工程是一项保护沿河地区的防洪工程，通过建设拦河闸，可以有效地控制河水的流动，减少洪水对沿河地区的影响。
本项目的总投资为X万元，工期为X个月。
本施工方案将详细介绍拦河闸工程的施工流程、施工方法和施工程序等内容。
二、施工流程1.勘察设计：根据项目要求，进行现场勘察和测量，确定施工方案并进行设计。
2.准备施工：制定详细的施工计划和施工方案，准备所需的材料、设备和施工人员。
3.地基开挖：按照设计要求进行地基开挖，确保开挖的深度和宽度满足施工要求。
4.基础施工：在地基上进行基础的施工，包括浇筑混凝土、设置钢筋等。
5.闸门安装：根据设计方案，将制作好的闸门安装到基础上，并进行调整和固定。
6.闸室建设：根据设计要求，在闸门上方建设闸室，包括安装闸室设备和管道等。
7.闸位调整：进行闸位的调整，确保闸门的运行稳定和灵活。
8.完成验收：对整个工程进行验收，确保符合设计要求和施工标准。
三、施工方法1.地基开挖：使用机械设备进行地基开挖，根据地质情况选择合适的护坡方式，确保开挖的深度和宽度符合设计要求。
2.基础施工：采用钢筋混凝土浇筑的方式，根据设计要求进行基础的施工，确保基础的强度和稳定性。
3.闸门安装：使用起重设备将制作好的闸门安装到基础上，并进行调整和固定，确保闸门的运行稳定和安全。
4.闸室建设：按照设计要求进行闸室的建设，包括安装闸室设备和管道等，确保闸室的功能完善和使用安全。
五、施工程序1.项目启动：根据项目计划和合同要求，启动项目，并与各相关部门进行沟通和协调。
2.施工准备：制定详细的施工计划和施工方案，准备所需的材料、设备和施工人员。
3.施工组织：根据施工计划，组织施工队伍，进行施工前的组织和协调工作。
4.施工实施：按照施工计划进行施工，严格遵守相关的施工规范和安全操作规程。
5.竣工验收：完成工程施工后，进行竣工验收，确保工程符合设计要求和施工标准。
以上是拦河闸工程的施工方案，通过合理的施工流程、施工方法和施工程序，可以确保工程的质量和进度，最终实现预期的防洪效果。
节制闸及泄洪闸除险加固工程实施性施工组织设计目录第一章概述第二章施工组织机构第三章施工现场平面布置第四章施工总进度计划及进度保证措施第五章施工资源配备第六章主要施工方法及技术措施第七章闸门、启闭机安装第八章机电设备安装第九章大体积砼施工技术措施第十章冬、雨季施工技术措施第十一章外观质量控制措施第十二章质量保证措施第十三章安全生产、治安保卫、文明施工与环境保护附件：拟投入本工程的主要施工设备表劳动力计划表施工进度计划横道图施工总平面布置图第一章概述1.1 工程概况白竹塘节制闸及陈家闹泄洪闸除险加固工程位于某市袁惠渠处，主要工程量有旧建筑物拆除、明挖土方、土方填筑、混凝土工程、砌体工程、钢闸门及启闭机安装工程、机电设备安装工程等主要工程。
1.2施工条件本工程地段雨水充沛，气候温和，光照充足，四季分明。
对外交通情况良好，场内交通主要由施工围堰、临时道路组成。
下基坑及河底设置若干坡道，必要时铺碎石，施工结束后恢复原貌。
1.3 工期根据招标文件要求，2013年10月20日开工，完工日期2014年3月20日，总工期151天，各节点工期的控制要求如下：围堰及排水2013年11月5日前完成。
拆除及闸基坑开挖2013年11月20日完成。
闸底板浇筑2013年12月5日前完成。
闸主体砼结构工程2014年1月30日前完成。
闸门、启闭机安装和机电设备安装工程2014年3月10日前完成。
第二章施工组织机构施工管理组织体系图质量管理组织机构图施工安全管理组织机构图文明施工管理组织机构图第三章施工现场平面布置根据发包人提供的施工场地，以及工程现场实际需要情况，本工程临时设施生产区和生活区布置在施工区附近。
生产区包括钢筋、木工加工及堆放场、砼拌和系统、砂石料场、水泥仓库、配电房等。
生活区包括：办公室、会议室、工地试验室、食堂、职工宿舍、浴室等。
详见附图《施工总平面布置图》。
3.1 施工临时便道生产区道路布设：生产区道路考虑纵横畅通，道路两侧布设排水沟，保持排水畅通。
一、编制依据二、工程概况XX拦河闸由冲砂闸、泄水闸和交通桥三部分组成。
冲砂闸为5孔6×3。
5m平面钢闸门，上设铪装配式起闭机房与右岸桥头堡联接，泄水闸为30孔6×2.5m铪水力自控翻板闸门，闸上设净―4。
5，汽―15级交通桥，拦河闸总长242。
52m。
三、任务与工期1．主要工程数量总工程量18。
16万m3，其中土石方15。
61万m3，砌石2。
30万m3，砼及铪0.25万m3。
2．主要材料水泥2698t，钢材247。
0t(其中钢筋203.0t）,木材88.0m3，石材1。
99万m3，碎石0。
60万m3.3．工程投资及工日工程总投资967。
6万元,其中建筑工程618.98万元，机电设备安装30.82万元，金属设备安装125。
10万元，临时工程140.41万元，独立费用52.28万元.总工日27。
41万个,其中技工6。
45万个，民工20。
20万个，民技工0。
76万个。
4．计划开工和竣工日期本工程计划2004年10月动工，2005年底全部竣工。
四、施工导航1．导流标准施工导流围堰设计洪水标准为10年一遇（在施工期内)。
2．施工导流洪水计算河道上游主要为降雨汇流，根据傅旺庄站和XX拦河闸洪水资料的相关关系，由施工期(9月30日至5月31日）洪水资料，利用经验频率公式P=m/（n+1)×100%计算，点绘经验频率曲线，由图中查得10年一遇洪峰流量165m3/s(9。
30～5.31），以此设计导流建筑物。
3．施工导流方案施工导流方案对工程工期、造价都有较大的影响,在此特拟定下面两个方案进行比较。
施工导流方案一为分段导流方案，方案二为全段导流方案，其主要技术及经济指标和方案优缺点详见下表.通过比较，方案一即分段导流方案具有较佳的经济技术指标,为选定方案。
施工导流方案主要经济技术指标比较表4．围堰及导流堤设计考虑到围堰及导流堤兼作场内临时道路，堰（堤）顶宽度为7.0m，导流围堰上游洪水位100.0m,其围堰顶高程按101。
一、编制依据二、工程概况XX拦河闸由冲砂闸、泄水闸和交通桥三部分组成。
冲砂闸为5孔6×3.5m平面钢闸门，上设铪装配式起闭机房与右岸桥头堡联接，泄水闸为30孔6×2.5m铪水力自控翻板闸门，闸上设净―4.5，汽―15级交通桥，拦河闸总长242.52m。
三、任务与工期1．主要工程数量总工程量18.16万m3，其中土石方15.61万m3，砌石2.30万m3，砼及铪0.25万m3。
2．主要材料水泥2698t，钢材247.0t（其中钢筋203.0t），木材88.0m3，石材1.99万m3，碎石0.60万m3。
3．工程投资及工日工程总投资967.6万元，其中建筑工程618.98万元，机电设备安装30.82万元，金属设备安装125.10万元，临时工程140.41万元，独立费用52.28万元。
总工日27.41万个，其中技工 6.45万个，民工20.20万个，民技工0.76万个。
4．计划开工和竣工日期本工程计划2004年10月动工，2005年底全部竣工。
四、施工导航1．导流标准施工导流围堰设计洪水标准为10年一遇（在施工期内）。
2．施工导流洪水计算河道上游主要为降雨汇流，根据傅旺庄站和XX拦河闸洪水资料的相关关系，由施工期（9月30日至5月31日）洪水资料，利用经验频率公式P=m/(n+1)×100%计算，点绘经验频率曲线，由图中查得10年一遇洪峰流量165m3/s（9.30～5.31），以此设计导流建筑物。
3．施工导流方案施工导流方案对工程工期、造价都有较大的影响，在此特拟定下面两个方案进行比较。
施工导流方案一为分段导流方案，方案二为全段导流方案，其主要技术及经济指标和方案优缺点详见下表。
通过比较，方案一即分段导流方案具有较佳的经济技术指标，为选定方案。
施工导流方案主要经济技术指标比较表序号项目单位方案一方案二1 导流流量Q m3/s 165 1652 围堰顶高程G m 101.5 101.53 围堰长度L m 680 4504 工程量m3 1.46 5.405 投资万元12.94 14.006 导流沟长度L m 1807 导流沟宽度 B m 60优点方案一：不需挖导流沟，工程量较小，施工简单。
方案二：上下游围堰一次筑成，不需建导流堤，围堰工程量小。
缺点方案一：需建导流堤，增加围堰长度，加大了围堰工程量。
方案二：需开挖导流沟，加大了工程量，延长施工期。
4．围堰及导流堤设计考虑到围堰及导流堤兼作场内临时道路，堰（堤）顶宽度为7.0m，导流围堰上游洪水位100.0m，其围堰顶高程按101.5m设计，迎水坡1:2.0，背水坡1:1.5，迎水坡草袋装砂护坡。
根据“碾压式土坝设计规范”SDJ218—84，坝顶超高按下式计算：Y=R+e+a=0.77+0.0001+0.5=1.27m围堰及导流堤顶高程为100.0+1.27=101.27m。
五、施工条件1．水文气象条件根据**××地区气象局统计资料，XX拦河闸闸址多年平均气温、降雨天数、降雨量如下表：月份平均气温(℃) 降雨天数多年平均降水量(mm)1 -2.23 14.72 -0.1 4 18.83 4.9 5 33.14 12.3 8 44.65 19.9 7 50.86 23.8 9 140.37 25.9 15 256.08 26.2 12 155.59 21.1 9 83.210 14.3 6 30.411 7.0 5 36.312 -0.1 4 20.8全年 1.0 87 884.5从上表可以看出：(1)降雨天数和降雨量主要集中在6～9月份，雨频而量大。
(2)月平均气温在0℃以下的月份为12月、1月、2月三个月。
根据以上资料，12月份至2月份气温较低，各月平均气温分别为-0.1℃、-2.2℃、0.1℃。
根据我省有关规定，12月至3月3日为冬季施工期，该期间砼工程和浆砌石应采用冬季施工措施，除加强保温措施外，亦应考虑在砼及砂浆拌合过程中添加适量砼添加剂，以增强其抗冻性能。
年平均降雨天数为87天，其中6～9月份为45天，占51.7%；多年平均降雨量为884.5mm，其中6～9月份为635mm，占71.85%，6～9月份汛期期间应加强雨季施工措施，注意物料防潮、防湿及施工导流安全。
根据年平均降雨天数，计算工作天数，逐月工作日详见附表11-3。
2．水文地质条件闸北处河流冲积层平均厚度约为8.0m，为细砂和砾质粗砂，砂层下面为石灰岩。
地下水除由降雨补给外，亦与河水互补，当河水位高于地下水位时，由河水补给，枯水期则由地下水补给河水，闸址处多年平均枯水位99.2m左右。
3．交通条件闸址紧靠XX村北的东汶河上，右岸交通可由北XX村接张庄镇至砖埠的乡间公路，左岸交通可由工地至薛家圈修临时公路2km。
4．水源条件闸址处有较厚中粗砂覆盖层，地下水含量丰富，埋深较浅，开采便利，水质良好，是较理想的施工和生活用水。
5．供电条件XX拦河闸毗邻北XX村，施工用电可联网使用。
6．建筑材料闸址处河砂丰富，蕴藏量大，杂质及软弱颗粒含量少，为良好的建筑材料。
石料可由沂南××县孙前峪石料场供应，运距10～10km 左右；粘土场由北沿汶供应，运距6km左右。
六、施工场地布置和临时建筑根据拦河闸工程设计，结合施工条件、施工方法的要求，对整个工程的临时建筑设施进行布置，详见施工总平面布置图01。
1．场内外交通(1) 场外交通：闸址紧靠北XX村北的东汶河上，右岸交通可由北XX村接张庄镇至砖埠的乡间公路，左岸交通可由工地至薛家圈修临时公路2km，再由薛家圈接沂南县城至张庄镇的乡间公路。
(2) 场内交通：场内交通利用上下游围堰作为临时公路，路面宽7.0m。
修筑工地至生活区、料场、加工厂、预制场及施工现场的临时公路3km，路面宽4.5m，采用天然砂砾路面。
2．施工供水(1)供水量确定：施工用水包括生产用水、生活用水和消防用水三部分。
根据有关规定，浇筑砼全部用水每方按 1.5m3计，加上其他机械及生活用水，估算施工每小时用水量30m3。
(2)供水设施布置：第一期工程在闸址右岸设10t水塔一座，水箱采用钢板焊制，在河槽围堰上游打井一眼抽水至水塔。
第二期工程在闸址左岸设10t水塔一座。
选用4BA型水泵一台，上水管采用4″钢管，引水干管采用50mm钢管由水塔引至围堰顶及各用水点，支管采用32mm胶管。
工地临时房屋集中，均系临时草房，从放火角度，需设消防专线。
主要物资、器材仓库、生活区附近增设蓄水池，以策安全。
3．施工供电(1)供电电源及输电线路：本工程位于北XX村，施工用电可依靠电网供电。
从北XX村架设0.5km、10kv输电线路至工地。
场内架设低压线路 1.2km，场内照明线路 1.8km。
(2)用电负荷计算：施工高峰用电为清基抽水和闸室砌筑阶段。
用电负荷估算见下表：序号用电名称用电量(kw) 1 排水泵8×7.5=60备注：(1)设备用电总和157.5kw ；(2)照明占设备用电负荷25%。
2 供水泵7.53 砼机械154 砂浆拌合机械15 5 钢筋加工机械406 木工机械107 其他10 8照明40 合计197.5变压器容量计算：W=k ·P/0.75经计算W=276.5kVA ，选用315kVA 变压器一台。
4．施工排水(1)排水量计算本拦河闸工程分两期施工：第一期施工段长100m ，第二期施工段长150m 。
采用明沟及集水坑相结合的明排方式。
渗流量计算按《水工设计手册》第三册第215页介绍的有限深透水地基的匀质土坝流量计算公式：H1-H2Tq=q0+R0 ─────────L+m1H1+0.88T计算成果：第一期：q=8.52m3/d.m第二期：q=20.68m3/d.m第一期围堰长度为400m，渗流量Q2=3400m3/d第二期围堰长度为500m，渗流量Q2=10340m3/d按上述渗流量选择抽水设备。
(2)抽水设备选择第一期工程：排水量3400m3/d，计算需要3台4HB—25型水泵，考虑场地布置需要，选用4台4HB—25型水泵，排水时间50天。
第二期工程：排水量10340m3/d，需4台4HB—25型水泵和4台6HB—25型水泵。
排水时间60天。
(3)排水明沟及集水坑布置排水明沟及集水坑基本沿围堰内侧布设，排水明沟底低于基槽底面0.5m，集水坑低于排水龙沟0.8m，集水坑数量根据水泵数量确定。
5．临时房屋建筑施工指挥部由20人组成，指挥部设在管理所院内。
施工高峰人数民工1200人、技工200人，共建临时用房1810m2，并建400m2浆砌石水泥垛台。
项目单位数量办公室m2100宿舍m2800食堂及文娱等用房m2150生产用房m2200其他用房m260以上小计m21310仓库m2500合计m218106．砼拌合系统砼及砂浆拌合台设在拦河闸左右岸台地上，以减少其场内运输距离。
(1)砼小时生产能力计算计算公式：π=Q·K/ M·N计算得π=8.7m3/h。
(2)拌合机台数计算选用400升自落式拌合机，定额台班产量48m3，每小时产砼B=6m3，则拌合机台数按下式计算：n=π/ B=8.7/6=1.45，设2台400升自落式拌合机。
另设400升砂浆拌合机，供砌石之用。
七、主要施工方法1．土石方工程施工方法(1)机坑开挖土方开挖用人工开挖、单胶轮车运输；石方开挖采用人工打眼，浅层爆破，石渣为单胶车运输。
(2) 回填及夯实粘土铺盖采用人工单胶轮车运土，人工分层夯实，严格控制粘土含水量，达到设计要求。
基础及档土墙填土采用人工单胶轮车运土砂，人工夯实。
导流围堰采用人工单胶轮车运土，履带拖拉机压实。
2．砌石工程施工方法砌石工程采用机械拌合砂浆，人工砌筑。
本工程主体为砌石结构，工程量大，应分取分段组织好施工，以加快施工速度。
3．砼工程施工方法砼工程施工采用机械拌合，电动振捣器振捣。
砼养护方法，以人工洒水为主，辅以湿草覆盖。
大型预制构件如机架桥、交通桥构件，可采用扒杆吊装；翻板门构件、启闭机房配件等小型构件，可采用轮船式汽车起重机吊装。
八、施工进度计划本工程计划从2004年10月开工，2005年底全部竣工。
本工程计划从2004年10月开工，11月中旬完成三通一平和第一期围堰，需要完成土方 1.5万m3，工日5.6万个，需民工950人。
2004年10月至2005年2月完成冲砂闸下部工程，完成工程量 2.0万m3，工日2.7万个需民工150人，技普工150人。
2005年3～6月重点突击泄水闸下部工程，需完成工程量8.5万m3，工日8.5万个，需民工550人，普技工200人。
2005年汛期完成桥头堡及启闭机房工程。
翻板门构件的预制和交通桥构件的预制。
2005年汛后进行闸门安装和交通桥板安装11月完成，2005年底全部完成。
