无损检测——无损检测的含义(无损探伤)

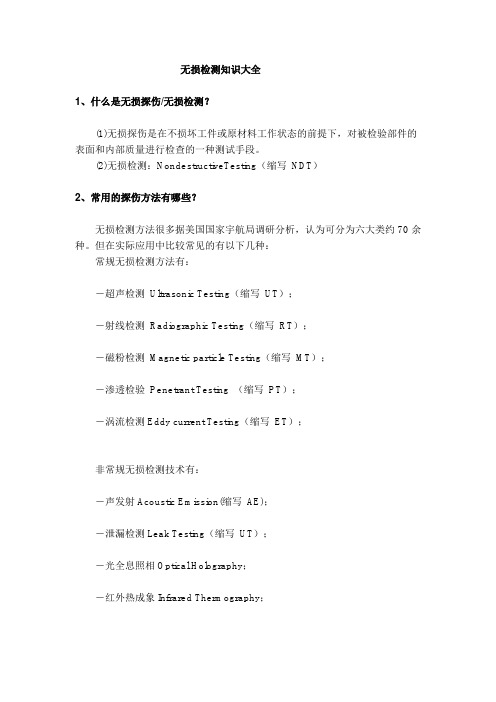

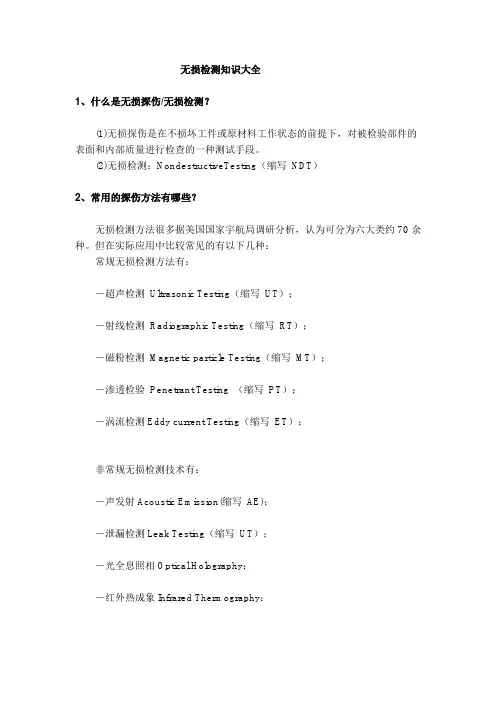

无损检测知识大全1、什么是无损探伤/无损检测？(1)无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。

(2)无损检测：NondestructiveTesting（缩写NDT）2、常用的探伤方法有哪些？无损检测方法很多据美国国家宇航局调研分析，认为可分为六大类约70余种。

但在实际应用中比较常见的有以下几种：常规无损检测方法有：－超声检测Ultrasonic Testing（缩写UT）；－射线检测Radiographic Testing（缩写RT）；－磁粉检测Magnetic particle Testing（缩写MT）；－渗透检验Penetrant Testing （缩写PT）；－涡流检测Eddy current Testing（缩写ET）；非常规无损检测技术有：－声发射Acoustic Emission(缩写AE)；－泄漏检测Leak Testing（缩写UT）；－光全息照相Optical Holography；－红外热成象Infrared Thermography；－微波检测Microwave Testing3、超声波探伤的基本原理是什么？超声波探伤仪的种类繁多，但在实际的探伤过程，脉冲反射式超声波探伤仪应用的最为广泛。

一般在均匀的材料中，缺陷的存在将造成材料的不连续，这种不连续往往又造成声阻抗的不一致，由反射定理我们知道，超声波在两种不同声阻抗的介质的交界面上将会发生反射，反射回来的能量的大小与交界面两边介质声阻抗的差异和交界面的取向、大小有关。

脉冲反射式超声波探伤仪就是根据这个原理设计的。

目前便携式的脉冲反射式超声波探伤仪大部分是A扫描方式的，所谓A扫描显示方式即显示器的横坐标是超声波在被检测材料中的传播时间或者传播距离，纵坐标是超声波反射波的幅值。

譬如，在一个钢工件中存在一个缺陷，由于这个缺陷的存在，造成了缺陷和钢材料之间形成了一个不同介质之间的交界面，交界面之间的声阻抗不同，当发射的超声波遇到这个界面之后，就会发生反射(见图1)，反射回来的能量又被探头接受到，在显示屏幕中横坐标的一定的位置就会显示出来一个反射波的波形，横坐标的这个位置就是缺陷在被检测材料中的深度。

无损检测无损检测（Nondestructive Testing，缩写就是NDT）,工作中也被叫做无损探伤。

是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种检测手段。

无损检测通常被称为无损评估（NDE，non-destructive evaluation），但从技术上讲，它们涵盖的领域略有不同。

NDE 方法通常用于更定量的测量，例如定位缺陷以及提供有关缺陷的测量信息，例如尺寸、形状和方向。

NDE 方法还用于确定材料的物理性能，例如成形性和断裂韧性。

传统的无损检测的方法比较常见的是以下的几种：1、目视检测（VT，Visual and Optical Testing）这是最基本的无损检测方法，范围从简单的肉眼目视检查到计算机控制的远程摄像系统。

这些设备能够自动识别和测量组件的特征。

2、射线照相法（RT，Radiographic Testing）工业射线照相涉及使用辐射穿透测试对象来识别缺陷或检查内部特征。

X 射线通常用于较薄或密度较小的材料，而伽马射线则用于较厚或较密的材料。

辐射穿过被检查的物体到达胶片等记录介质上，生成的阴影图可识别厚度和密度变化等特征。

3、超声波检测（UT，Ultrasonic Testing）该方法涉及将超高频声波传输到材料上，然后将其返回到接收器（可以在视觉显示器上呈现）。

如果材料特性存在缺陷或变化，这些反射将记录不同的声密度和速度。

最常见的UT 技术是脉冲回波。

4、磁粉检测（MT，Magnetic Particle Testing）该方法用于定位铁磁材料中的表面和近表面缺陷或缺陷。

感应磁场后，表面会撒上铁颗粒（干燥或悬浮在液体溶液中），这些铁颗粒也可能是有色或荧光的。

如果存在不连续性，它将扰乱磁场的流动并迫使部分磁场在表面泄漏，从而使检查人员能够明显地识别缺陷。

5、渗透检测（PT，Penetrant Testing）渗透检测法涉及用含有可见或荧光染料的溶液涂覆干净的测试物体。

无损检测技术与应用一、概述1、无损检测的定义无损检测是指在不损伤和破坏材料、机器和结构物的情况下,对它们的物理性质、机械性能以及内部结构等进行检测的一种方法，是探测其内部或外表的缺陷（伤痕)的现代检验技术。

2、无损检测的目的（1）确保工件或设备质量，保证设备安全运行用无损检测来保证产品质量，使之在规定的使用条件下，在预期的使用寿命内，产品的部分或整体都不会发生破损，从而防止设备和人身事故.这就是无损检测最重要的目的之一.（2）改进制造工艺．无损检测不仅要把工件中的缺陷检测出来,而且应该帮助其改进制造工艺.例如，焊接某种压力容器，为了确定焊接规范，可以根据预定的焊接规范制成试样，然后用射线照相检查试样焊缝，随后根据检测结果，修正焊接规范，最后确定能够达到质量要求的焊接规范。

（3）降低制造成本通过无损检测可以达到降低制造成本的目的.例如，焊接某容器，不是把整个容器焊完后才无损检测，而是在焊接完工前的中间工序先进行无损检测，提前发现不合格的缺陷，及时进行修补。

这样就可以避免在容器焊完后，由于出现缺陷而整个容器不合格，从而节约了原材料和工时费，达到降低制造成本的目的。

3、无损检测的范围（1）组合件的内部结构或内部组成情况的检查（2）材料、铸锻件和焊中缺陷缝的检查a、质量评定b、寿命评定(3）材料和机器的计量检测通过定量的测定材料和机器的变形量或腐蚀量来确定能不能继续使用。

例如，用超声波测厚仪来测定容器的腐蚀量，通过射线照相来测定原子反应堆用过的燃料棒的变形量、喷气发动机叶片的变形量等。

（4）材质的无损检测无损检测可以用来验证材料品种是否正确，是否按规定进行处理,例如，可采用电磁感应法来进行材质混料的分选和材料热处理状态的判别。

（5）表面处理层的厚度测定确定各种表面层的深度和厚度。

例如，用电磁感应检测法可以测定渗碳淬火层的深度和镀层的厚度。

（6）应变测试二、射线检测射线检测（探伤)有X射线、γ射线和中子射线等检测方法。

一、无损检测基础知识1. 1 无损检测概况1.1.1 无损检测的定义和分类什么叫无损检测，从文字上面理解，无损检测就是指在不损坏试件的前提下，对试件进行检查和测试的方法。

但是这并不是严格意义上的无损检测的定义，对现代无损检测的定义是：在不损坏试件的前提下，以物理或化学为手段，借助先进的技术和设备器材，对试件的内部及表面的结构、性质、状态进行检查和测试的方法。

在无损检测技术发展过程中出现三个名称，即：无损探伤（Non-destructive lnspction），无损检测（No n-destructive Test in g）,无损评价（No n-destructive Evaluatio n）。

一般认为，这三个名称体现了无损检测技术发展的三个阶段，其中无损探伤是早期阶段的名称，其内涵是探测和发现缺陷；无损检测是当前阶段的名称，其内涵不仅仅是探测缺陷，还包括探测试件的一些其它信息。

而无损评价则是即将进入或正在进入的发展阶段，无损评价包涵更广泛，更深刻的内容，它不仅要求发现缺陷，探测试件的结构、性质、状态，还要求获取全面的、更准确的、综合的信息。

射线检测（Radiographyic Testi ng,简称RT）,超声波检测（Uitraso nic Test ing,简称UT），磁粉检测（Mag netic Testi ng 简称MT），渗透检测（Pen etra nt Testi ng简称PT）是开发较早，应用较广泛的探测缺陷的方法，称为四大常规检测方法，到目前为止，这四种方法仍是锅炉压力容器制造质量检验和再用检验最常用的无损检测方法，其中RT和UT主要用于检测试件内部缺陷。

PT主要用于检测试件表面缺陷，MT主要用于检测试件表面及近表面缺陷。

其它用于锅炉压力容器的无损检测方法有涡流检测（Eddy current Testing简称ET）、声发射检测（Acoustic Emission,简称AE）。

1.1.2无损检测的目的用无损检测技术，通常是为了达到以下目的：1、保证产品质量；2、保障使用安全；3、改进制造工艺；4、降低生产成本。

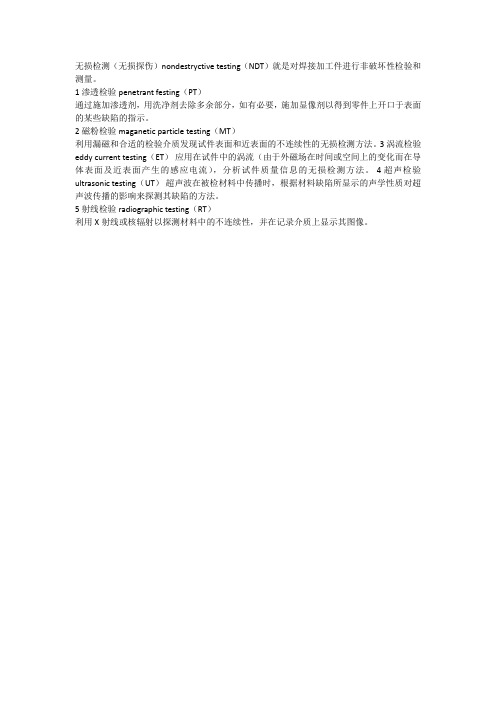

无损检测（无损探伤）nondestryctive testing（NDT）就是对焊接加工件进行非破坏性检验和测量。

1 渗透检验penetrant festing（PT）
通过施加渗透剂，用洗净剂去除多余部分，如有必要，施加显像剂以得到零件上开口于表面的某些缺陷的指示。

2 磁粉检验maganetic particle testing（MT）
利用漏磁和合适的检验介质发现试件表面和近表面的不连续性的无损检测方法。

3 涡流检验eddy current testing（ET）应用在试件中的涡流（由于外磁场在时间或空间上的变化而在导体表面及近表面产生的感应电流），分析试件质量信息的无损检测方法。

4 超声检验ultrasonic testing（UT）超声波在被检材料中传播时，根据材料缺陷所显示的声学性质对超声波传播的影响来探测其缺陷的方法。

5 射线检验radiographic testing（RT）
利用X射线或核辐射以探测材料中的不连续性，并在记录介质上显示其图像。

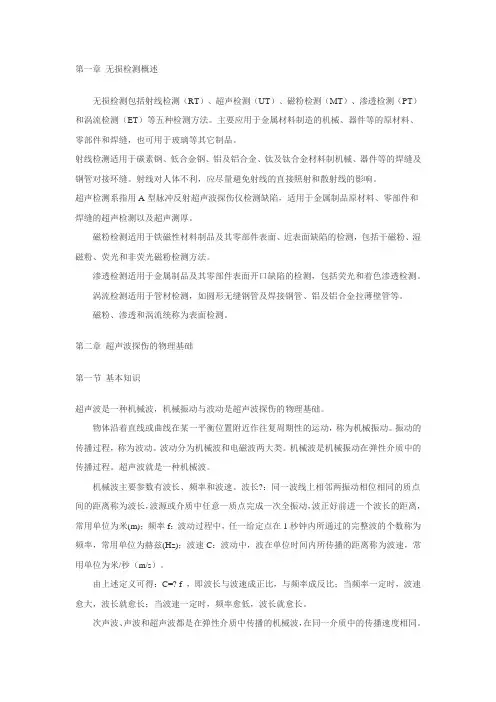

第一章无损检测概述无损检测包括射线检测（RT）、超声检测（UT）、磁粉检测（MT）、渗透检测（PT）和涡流检测（ET）等五种检测方法。

主要应用于金属材料制造的机械、器件等的原材料、零部件和焊缝，也可用于玻璃等其它制品。

射线检测适用于碳素钢、低合金钢、铝及铝合金、钛及钛合金材料制机械、器件等的焊缝及钢管对接环缝。

射线对人体不利，应尽量避免射线的直接照射和散射线的影响。

超声检测系指用A型脉冲反射超声波探伤仪检测缺陷，适用于金属制品原材料、零部件和焊缝的超声检测以及超声测厚。

磁粉检测适用于铁磁性材料制品及其零部件表面、近表面缺陷的检测，包括干磁粉、湿磁粉、荧光和非荧光磁粉检测方法。

渗透检测适用于金属制品及其零部件表面开口缺陷的检测，包括荧光和着色渗透检测。

涡流检测适用于管材检测，如圆形无缝钢管及焊接钢管、铝及铝合金拉薄壁管等。

磁粉、渗透和涡流统称为表面检测。

第二章超声波探伤的物理基础第一节基本知识超声波是一种机械波，机械振动与波动是超声波探伤的物理基础。

物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。

振动的传播过程，称为波动。

波动分为机械波和电磁波两大类。

机械波是机械振动在弹性介质中的传播过程。

超声波就是一种机械波。

机械波主要参数有波长、频率和波速。

波长?：同一波线上相邻两振动相位相同的质点间的距离称为波长，波源或介质中任意一质点完成一次全振动，波正好前进一个波长的距离，常用单位为米(m)；频率f：波动过程中，任一给定点在1秒钟内所通过的完整波的个数称为频率，常用单位为赫兹(Hz)；波速C：波动中，波在单位时间内所传播的距离称为波速，常用单位为米/秒（m/s）。

由上述定义可得：C=? f ，即波长与波速成正比，与频率成反比；当频率一定时，波速愈大，波长就愈长；当波速一定时，频率愈低，波长就愈长。

次声波、声波和超声波都是在弹性介质中传播的机械波，在同一介质中的传播速度相同。

它们的区别在主要在于频率不同。
