连接器载带的分类与选择

目录......................................................................................................... 错误！未定义书签。

1、线对板连接器 (1)
选型重点注意事项 (1)
2、板对板连接器 (3)
选型重点注意事项： (3)
常用板对板连接器： (3)
3、线对线连接器 (4)
选型重点注意事项 (4)
常用线对线连接器 (4)
4、I/O连接器 (4)
选型重点注意事项 (4)
常用I/0连接器 (5)
5、同轴连接器 (5)
选型重点注意事项 (5)
常用同轴连接器 (6)
6、非焊接端子 (6)
选型重点注意事项 (6)
常用非焊接端子 (6)
7、端子排 (7)
选型重点注意事项 (7)
常用端子排 (7)
1、线对板连接器
选型重点注意事项：
3、
6、
也称冷压端头和接头。

主要使用于安全接地、交流电源输入等场合，选择圆型，U型，钩型，片型，针型端子及接头等。

端头材质使用优质铜，确保导电性能；端头表面镀锡，防氧化抗腐蚀；端头尾部焊缝处焊银，内孔制有螺纹线，以增强抗拉力。

以上主要针对K.S.T端子（获UL认证和CSA认证）特点说明，端子类型较多，现对端子型号进行说明，如RVS1-4
R-----端头类型；V----端头尾部类型；S----端头宽度；1---导线截面积；4---螺栓直径。

端子与线材的连接方式主要为压接，压接是靠压力变形的方法使包围导线的压线筒重新成型，让导线永久地压接在接线端上形成良好的电气和机械连接。

7。

接线端子型号规格分类及选型要求接线端子的分类比较常见的方法有三种：按端子原材料去区分比如铜接线端子；按端子功能去划分比如印刷线路板接线端子；最后一种就是较为被市场熟悉的分类按接线端子连接形式去划分，主要有以下几类。

一、插拔式接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。

此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。

插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。

插座也可以有装配扣位和锁定扣位。

装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。

各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。

既可以选择公制线规也可以选择标准线规，是目前市场上最热销的端子类型。

插拔式接线端子命名解释示例：NC 1.5/2-STF-3.50NC：是产品编号1.5：指产品的截面积是1.5mm2：指端子位数，位数可变换参数ST：指插头3.50：指间距是3.50可变换参数倘若：NC 1.5/2-STF-3.50插拔式接线端子，只有ST变成了STF 表示的是带旁边螺钉法兰，此外还有G和GF各自所代表的意义是插座和旁边带螺钉法兰。

二、栅栏式接线端子是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。

三、弹簧式接线端子是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明电梯升降控制、仪器仪表、电源、化学和汽车动力等。

四、轨道式接线端子采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。

该系列接线端子外观设计美观大方，可配用多种附件，如短路片、标识条、挡板等。

五、H型穿墙式接线端子采用螺钉连接线技术，绝缘材料为PA66（阻燃等级：UL94，V-0），连接器采用优质的高导电金属材料。

目录......................................................................................................... 错误！未定义书签。

1、线对板连接器 (1)
选型重点注意事项 (1)
2、板对板连接器 (3)
选型重点注意事项： (3)
常用板对板连接器： (3)
3、线对线连接器 (4)
选型重点注意事项 (4)
常用线对线连接器 (4)
4、I/O连接器 (4)
选型重点注意事项 (4)
常用I/0连接器 (5)
5、同轴连接器 (5)
选型重点注意事项 (5)
常用同轴连接器 (6)
6、非焊接端子 (6)
选型重点注意事项 (6)
常用非焊接端子 (6)
7、端子排 (7)
选型重点注意事项 (7)
常用端子排 (7)
1、线对板连接器
选型重点注意事项：
3、
6、
也称冷压端头和接头。

主要使用于安全接地、交流电源输入等场合，选择圆型，U型，钩型，片型，针型端子及接头等。

端头材质使用优质铜，确保导电性能；端头表面镀锡，防氧化抗腐蚀；端头尾部焊缝处焊银，内孔制有螺纹线，以增强抗拉力。

以上主要针对K.S.T端子（获UL认证和CSA认证）特点说明，端子类型较多，现对端子型号进行说明，如RVS1-4
R-----端头类型；V----端头尾部类型；S----端头宽度；1---导线截面积；4---螺栓直径。

端子与线材的连接方式主要为压接，压接是靠压力变形的方法使包围导线的压线筒重新成型，让导线永久地压接在接线端上形成良好的电气和机械连接。

7。

步骤1：拉开连接器卡锁 步骤2：插入FPC/FFC 步骤3：锁紧连接器卡锁
端子是FPC/FFC连接器的接触部件，为了达到连接器高密度的排列和更稳定的接触性 能，FPC/FFC连接器端子采用窄片式的接触方式，材质选用导电性能和机械强度较好 的磷青铜。
通常，端子结构的设计会有两种方式，一种是冲压平面下料端子（简称：下料端子）， 另一种是冲压后折弯成形端子（简称：成形端子）。由于窄片型的母端子需要有足够 的弹性和相对复杂的形状，如果采用冲压成形的方式，会给冲压加工造成困难，且成 形尺寸和精度不易控制。所以通常母端子都采用成形方式。
FPC连接器基础知识简介 工程部: Cai jiang
当前，随着SMT技术的普及，表面贴装连接器的应用也越来越广泛，各种类型的PCB 都随之有相应的表面贴装连接器出现。从穿孔式（T/H）焊接工艺到表面贴片（SMT） 焊接工艺，使得连接器的端子排列间距（Pitch）逐渐减小到0.8mm和0.5mm，而且 应用SMT工艺允许在PCB的双面都焊接电子元器件，大大增加了PCB上的元器件密度。ຫໍສະໝຸດ 端子功能：电子信号之导体传输.
制程：冲压＋电镀(镀金或锡,提升产品的焊接能力) 材质:磷青铜C5191
接地片
功能：元件定位，固定，增加强度等
制程：冲压＋电镀(镀金或锡,提升产品的焊接能力) 材质:青铜C2680
塑胶体内部是等间距的片状隔栏结构，使端子装配后保持小间距的排列和提供一定的 保持力。根据产品的使用要求，塑胶体要有足够的强度和韧性，且在SMT焊接前后都 不能有翘曲变形。
以很好的保护产品不受损伤，而且在SMT制程中可 以和其他电子元器件一样进行自动贴片焊接制程，
而无须多余的工序和设备，提高了PCB组装的生产 效率。
1.依产品的pin距(端子与端子的间距)分类 0.5pitch,1.0pitch,1.25pitch,0.3pitch,0.4pitch 2.依产品的高度分类 1.3H ,1.5H,2.0H,2.3H,2.45H 3.依产品的接地片结构分类 半包,全包 4.以产品在客户端的使用方式分类 DIP型(插板焊接),SMT型(表面贴装焊接) 5.以产品接触点与FFC组合的关系分类 上接,下接,单接,双面触点

第12页/共33页
光纤连接器
光纤接头在公司不单独称为公司的连接器物料，而是直接以光纤组件的形式 进行选材，下面是几种常见的光连接器：
第13页/共33页
我们选择光纤，考虑因素： 1）基于电路光模块，配合选型； 2）与光模块对接时主要考虑接头形式(FC/SC/LC等），
可以不考虑研磨工艺 （PC/APC）因素； 3）另外的因素是单模/多模（通常为单模），芯数，
第20页/共33页
➢ ③ 耐盐雾 连接器在含有潮气和盐分的环境中工作时，其金属结构件、接 触件表面处理层有可能产生电化腐蚀，影响连接器的物理和电气性能。为 了评价电连接器耐受这种环境的能力，规定了盐雾试验。它是将连接器悬 挂在温度受控的试验箱内，用规定浓度的氯化钠溶液用压缩空气喷出，形 成盐雾大气，其暴露时间由产品规范规定，至少为48小时。
第2页/共33页
D型连接器
D型普通：9芯、15芯、25芯、37芯； D型高密：15芯，26芯，44芯，62芯，78芯； 插座分直式、弯式；插头分导线压接、导线焊接； 插头插座均有公母之分；
第3页/共33页
射频连接器
射频连接器的型号由主称代号和结构代号两部分组成，中 间用“_”隔开；
主称代号采用国际上通用的主称代号，如SMA、SMB、 MCX、N、BNC等，每个系列都有其特有的界面配合尺寸、接 口连接形式，同系列内的不同规格型号主要取决与连接器多种多 样的尾部端接形式；
第18页/共33页
➢ ④ 其它电气性能： 电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄
漏衰减 是评价连接器的电磁干扰屏蔽效果，一般在100MHz~10GHz 频率范围内测试。
对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、 电压驻波比（VSWR）等电气指标。由于数字技术的发展，为了连接 和传输高速数字脉冲信号，出现了一些新型的连接器如高速信号连接 器，相应地，在电气性能方面，除特性阻抗外，还出现了一些新的电 气指标，如串扰（crosstalk），传输延迟（delay）、时滞（skew） 等。

连接器选型指南1）电气参数要求 (2)a.额定电压 (2)b.额定电流 (2)c.接触电阻 (3)d.屏蔽性 (3)2）安全参数 (3)a.绝缘电阻 (3)b.耐压 (4)c.燃烧性 (4)3）机械参数 (4)a.单脚分离力和总分离力 (4)b.机械寿命 (4)c.接触对数目和针孔性 (4)d.振动、冲击、碰撞 (5)4）连接方式 (5)5）安装方式和外形 (5)6）环境参数 (6)a.环境温度 (6)b.潮湿 (6)c.温度急变 (6)d.大气压力 (6)电连接器也可称插头座，广泛应用于各种电气线路中，起着连接或断开电路的作用。

提高电连接器的可靠性首先是制造厂的责任。

但由于电连接器的种类繁多，应用范围广泛，因此，正确选择电连接器也是提高连接器可靠性的一个重要方面。

只有通过制造者和使用者双方共同努力，才能最大限度的发挥电连接器应有的功能。

保证电路可靠性需要正确选择和使用电连接器。

电连接器有不同的分类方法。

按照频率分，有高频连接器和低频连接器；按照外形分有圆形连接器、矩形连接器；按照用途分，有印制板用连接器、机柜用连接器、音响设备用连接器、电源连接器、特殊用途连接器等等。

下面主要论述低频连接器（频率为3MHZ以下）的选择方法。

其需要从电气参数、安全参数、机械参数、环境参数、连接方式、安装方式和端接方式等方面进行选择。

1）电气参数要求电连接器是连接电气线路的机电元件。

因此电连接器自身的电气参数是选择电连接器首先要考虑的问题。

a.额定电压额定电压又称工作电压，它主要取决于电连接器所使用的绝缘材料，接触对之间的间距大小（爬电距离）。

某些元件或装置在低于其额定电压时，可能不能完成其应有的功能。

电连接器的额定电压事实上应理解为生产厂推荐的最高工作电压。

原则上说，电连接器在低于额定电压下都能正常工作。

笔者倾向于根据电连接器的耐压（抗电强度）指标，按照使用环境，安全等级要求来合理选用额定电压。

也就是说，相同的耐压指标，根据不同的使用环境和安全要求，可使用到不同的最高工作电压。

连接器型号命名标准连接器型号命名标准用于识别、区分和描述连接器的类型、导线规格、端子材质、安装方式、针脚数、封装形式以及特殊功能等信息。

通过统一的命名标准，可以方便用户在选择和使用连接器时能够快速、准确地识别和选择适合的型号。

一、连接器类型连接器类型是连接器型号中的基本要素，用于描述连接器的外形、结构以及应用领域。

常见的连接器类型包括：1. RJ45型：用于网络通信领域，具有8个针脚，常用于CAT5e 网络连接。

2. SMA型：小型连接器，常用于射频和微波领域的高频信号传输。

3. SMB型：超小型连接器，常用于低频信号传输。

4. N-Type型：用于射频和微波领域的信号传输，具有较高的频率特性。

5. RP-SMA型：具有可拆卸的针脚设计，适用于需要频繁插拔的场合。

6. UHF型：超高频连接器，适用于射频和微波领域的信号传输。

二、导线规格导线规格是连接器型号中的重要组成部分，用于描述连接器所使用的导线的类型、截面积和绝缘层等信息。

导线规格通常以字母和数字组合表示，例如：1. CAT5e：表示使用CAT5e类型的导线。

2. 7-16AWG：表示使用7-16AWG规格的导线，截面积从0.0052英寸2到0.0208英寸2，适用于不同电流和电压要求。

3.RG58U：表示使用RG58U类型的同轴电缆，适用于射频和微波信号传输。

三、端子材质端子材质是连接器中的重要部件之一，用于描述连接器端子的制造材料。

常用的端子材质包括：1. 铜合金：如青铜、黄铜等，具有良好的导电性能和机械强度。

2. 不锈钢：具有较好的耐腐蚀性和机械强度，适用于高湿度和恶劣环境。

3. 磷青铜：具有良好的导电性能和机械强度，适用于插拔次数较多的场合。

四、安装方式安装方式是描述连接器安装固定方式的相关信息，如螺丝固定、焊接等。

在连接器型号中，安装方式通常以字母或数字表示：1.螺丝固定（M）：通过螺丝紧固的方式将连接器固定在印刷电路板或其他设备上。

常用接插件型-自己总结常用接插件型是一种常见的插件连接器，它由多个接插件组成。

这些接插件可以通过插头和插座进行连接，以实现电气和机械信号的传输。

常见的接插件型包括D型接插件、USB接插件和RJ45接插件等。

D型接插件是一种常用的多针头接插件，它通常用于连接计算机和外设设备，如打印机、键盘和鼠标等。

D型接插件有许多不同的规格和大小，常见的有D-Sub 9、D-Sub 15和D-Sub 25等。

这些接插件具有可靠的连接性能和良好的防护性能，能够有效地传输数据和信号。

USB接插件是一种常见的通用串行总线接口，广泛应用于计算机和外设设备之间的连接。

USB接插件具有方便易用、可插拔和高传输速度的特点，支持热插拔和即插即用。

常见的USB接插件有Type-A、Type-B、Micro-USB和Type-C等，其中Type-C接插件的兼容性更广，能够支持更快的数据传输速度和更高的功率传输。

RJ45接插件是一种常用的网络接插件，它通常用于连接计算机和网络设备，如路由器、交换机和调制解调器等。

RJ45接插件具有可靠的连接性能和良好的抗干扰性能，能够支持高速以太网和局域网的连接。

它使用8个金属插针来传输数据信号，其中4个插针用于发送数据，4个插针用于接收数据。

除了上述常用的接插件型，还有许多其他类型的接插件，如音频接插件、视频接插件和电源接插件等。

音频接插件通常用于连接音频设备，如扬声器、耳机和麦克风等。

常见的音频接插件有3.5mm立体声插头和XLR插头等。

视频接插件通常用于连接视频设备，如显示器、摄像机和电视机等。

常见的视频接插件有HDMI接口、VGA接口和DVI接口等。

电源接插件通常用于连接电源设备，如电源适配器和电池等。

常见的电源接插件有电源插头和插座等。

总之，常用接插件型是一种常见的插件连接器，它由多个接插件组成，用于实现电气和机械信号的传输。

常见的接插件型包括D型接插件、USB接插件和RJ45接插件等，它们具有不同的特点和应用场景。

绝缘电阻的试验电压值。根据绝缘电阻（ MΩ）＝加在绝缘体上的电压（ V）／泄漏电流（ μA）施
加不同的电压，就有不用的结果。在连接器的试验中，施加的电压一般有
10V，100V，500V 三档。
第2页 共6页
B. 耐压 耐压就是接触对的相互绝缘部分之间或绝缘部分与接地之间， 在规定时间内所能承受的比额定 电压更高而不产生击穿现象的临界电压。 它主要受接触对间距和爬电距离和几何形状，绝缘体材料以及环境温度和湿度， 大气压力的影 响。 C. 燃烧性 任何连接器在工作时都离不开电流， 这就存在起火的危险性。 因此对连接器不仅要求能防止引 燃，还要求在一旦引燃和起火时，能在短时间内自灭。在选用时要注意选择采用阻燃型，自熄性绝 缘材料的电连接器。
题目：连接器的选择方法
单 位： 姓 名： 时 间：
连接器是连接电气线路的机电元件。 因此连接器自身的电气参数是选择连接器首先要考虑的问 题。正确选择和使用电连接器是保证电路可靠性的一个重要方面。
1. 引言 电连接器（以下简称连接器）也可称插头座，广泛应用于各种电气线路中，起着连接或断开电
路的作用。提高连接器的可靠性首先是制造厂的责任。但由于连接器的种类繁多，应用范围广泛， 因此，正确选择连接器也是提高连接器可靠性的一个重要方面。 只有通过制造者和使用者双方共同 努力，才能最大限度的发挥连接器应有的功能。
2. 安全参数
A. 绝缘电阻
绝缘电阻 是指 在连接 器的绝 缘部分施加电压，从而使绝 缘部分 的表面 内或 表
面上产生漏电流而呈现出的电阻值。
它主要受绝缘材料，温度，湿度，污损等因素的影响。连接器样本上提供的绝缘电阻值一般都
是在标准大气条件下的指标值，在某些环境条件下，绝缘电阻值会有不用程度的下降。另外要注意

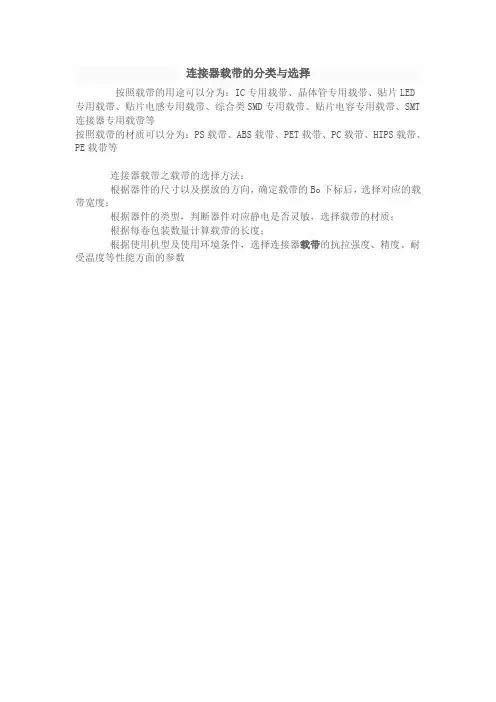

连接器载带的分类与选择
按照载带的用途可以分为：IC专用载带、晶体管专用载带、贴片LED专用载带、贴片电感专用载带、综合类SMD专用载带、贴片电容专用载带、SMT连接器专用载带等
按照载带的材质可以分为：PS载带、ABS载带、PET载带、PC载带、HIPS载带、PE载带等
连接器载带之载带的选择方法：
根据器件的尺寸以及摆放的方向，确定载带的Bo下标后，选择对应的载带宽度；
根据器件的类型，判断器件对应静电是否灵敏，选择载带的材质；
根据每卷包装数量计算载带的长度；
根据使用机型及使用环境条件，选择连接器载带的抗拉强度、精度、耐受温度等性能方面的参数。

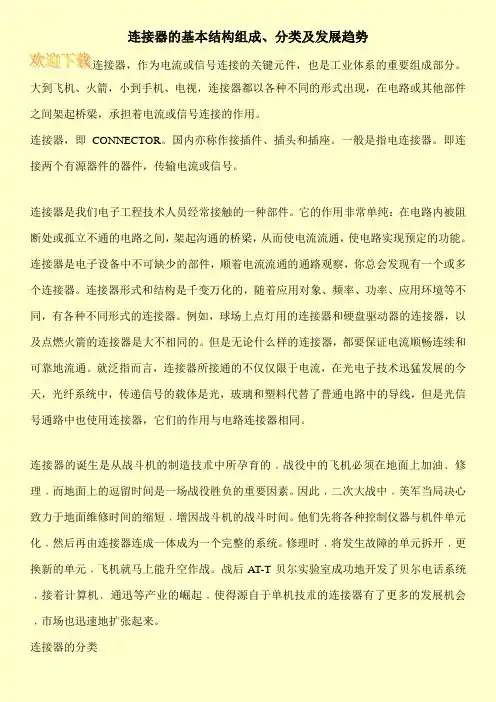

连接器的基本结构组成、分类及发展趋势连接器，作为电流或信号连接的关键元件，也是工业体系的重要组成部分。

大到飞机、火箭，小到手机、电视，连接器都以各种不同的形式出现，在电路或其他部件之间架起桥梁，承担着电流或信号连接的作用。

连接器，即CONNECTOR。

国内亦称作接插件、插头和插座。

一般是指电连接器。

即连接两个有源器件的器件，传输电流或信号。

连接器是我们电子工程技术人员经常接触的一种部件。

它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。

连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。

连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。

例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。

但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。

就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。

连接器的诞生是从战斗机的制造技朮中所孕育的﹐战役中的飞机必须在地面上加油﹑修理﹐而地面上的逗留时间是一场战役胜负的重要因素。

因此﹐二次大战中﹐美军当局决心致力于地面维修时间的缩短﹐增因战斗机的战斗时间。

他们先将各种控制仪器与机件单元化﹐然后再由连接器连成一体成为一个完整的系统。

修理时﹐将发生故障的单元拆开﹐更换新的单元﹐飞机就马上能升空作战。

战后AT-T贝尔实验室成功地开发了贝尔电话系统﹐接着计算机﹑通迅等产业的崛起﹐使得源自于单机技朮的连接器有了更多的发展机会﹐市场也迅速地扩张起来。

连接器的分类。

电连接器基础知识一、概述连接器是我们电子工程技术人员经常接触的一种部件。

它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。

连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。

连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。

例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。

但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。

就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。

连接器属于电子元器件机电组件行业，一般成为接插件，广义的接插件包括了连接器、开关、管座等。

二、什么是连接器连接器是我们电子工程技术人员经常接触的一种部件。

它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。

连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。

连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。

三为什么要使用连接器设想一下如果没有连接器会是怎样？这时电路之间要用连续的导体永久性地连接在一起，例如电子装置要连接在电源上，必须把连接导线两端，与电子装置及电源通过某种方法（例如焊接）固定接牢。

这样一来，无论对于生产还是使用，都带来了诸多不便。

连接器的好处改善生产过程连接器简化电子产品的装配过程。

也简化了批量生产过程易于维修如果某电子元部件失效，装有连接器时可以快速更换失效元部件便于升级随着技术进步，装有连接器时可以更新元部件，用新的、更完善的元部件代替旧的提高设计的灵活性使用连接器使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更大的灵活性。

L5、子系统至输入输出的连接，如EEE1394连接器，PS/2鼠标键盘 连接器，USB,mini-USB, micro-USB连接器，RJ45连接器，RCA连接 器,VGA连接器，DVI连接器，Din连接器；
L6、系统至系统的连接，如RJ45连接器，USB连接器, RS232连接器， DB-9, DB-25 连接器。
回流焊还有一种制程叫通孔回流焊，其产品的焊脚也为DIP型的，与 波峰焊产品明显区别为此种产品不做钩子结构来钩住PCB,此产品在插入 PCB有轻微活动的间隙以利用产品焊接时自己校正位置.
输入
请列举我司产品所有的类型例子各一个，在后面增加页面贴上图形及
大字 写出相应的类型。 例：板上型，沉板式，板上直角型，板上直立式，侧插式,板上DIP 型，板上SMT型，沉板DIP型，沉板SMT型，DIP+SMT型，全SMT型， 外壳脚为K脚型.
二.公司内部常用类别
我司开发的产品一般为PCB板上使用的产品， 其公司内部常用的区分方式有如下几种： 1>.按产品插板方式分为板上型和沉板式，
其中板上型又分为RA型(90度或直角型)和VA型（180度或直立式) 和侧插式；
2>.按焊板方式分为DIP型和SMT型. DIP型明显的特征为端子脚为垂直直插式，PCB焊盘为穿孔式。 SMT型明显的特征为端子脚为水平贴板式，PCB焊盘为平面式。
N、按大小或版本分类：大型连接器，标准连接器，小型连接器，超
小型连接器，微型连接器，超微型连接器。
O、按极性分：公头/阳极连接器；母头/阴极连接器；双性连接器；
此外还可以按pin数，间距（如2.54 pitch 连接器），标准（号）（如美 军标连接器，IEC603 连接器），插入力大小（如零插入力连接器），焊 接方式（穿孔焊连接器，表贴连接器，BGA连接器，DIP连接器）端子 的排列方式（单排连接器，双排连接器），精密性（精密级连接器或测 试级连接器），等级，应用电压（高压连接器），密封性（防水连接 器），安装方式（面板安装连接器，穿墙安装连接器，法兰安装连接 器），通讯协议（如USB连接器，HDMI连接器）分类，不一而足。

Q/ZX xxxxxxxxxxxxxxxx有限公司企业标准(工艺技术标准)Q/ZX - 2001连接器、线缆选型及其组件设计规范2001- - 发布 2001- - 实施xxxxxxxxxxxxxxx有限公司发布Q/SZX 2001 - 01目次前言1 范围..................................................................................................................... 错误!未定义书签。

2 引用标准............................................................................................................. 错误!未定义书签。

3 定义..................................................................................................................... 错误!未定义书签。

4 连接器的选型 (1)4.1 连接器的分类 (1)4.2 欧式连接器选型 (1)4.2.1欧式连接器的特性 (1)4.2.2 欧式连接器选型 (6)4.3 2MM连接器选型 (6)4.3.1 2MM连接器特性 (6)4.3.2 2MM连接器选型 (13)4.4 RF连接器选型 (13)4.5 D-SUB连接器的选型 (14)4.6 扁平电缆连接器的选型 (15)4.7 IC插座的选型 (16)4.8 圆形连接器选型 (16)4.9 各种接线端子、电源连接器选型 (17)5 电缆选型 (17)5.1 电线选型 (17)5.2 通信电缆的选型 (17)5.3 RF电缆的选型 (17)6 电缆组件的设计 (18)7 验证 (18)一个类型中的一种特定的连接器。

载带
英文名称 carrier tape
