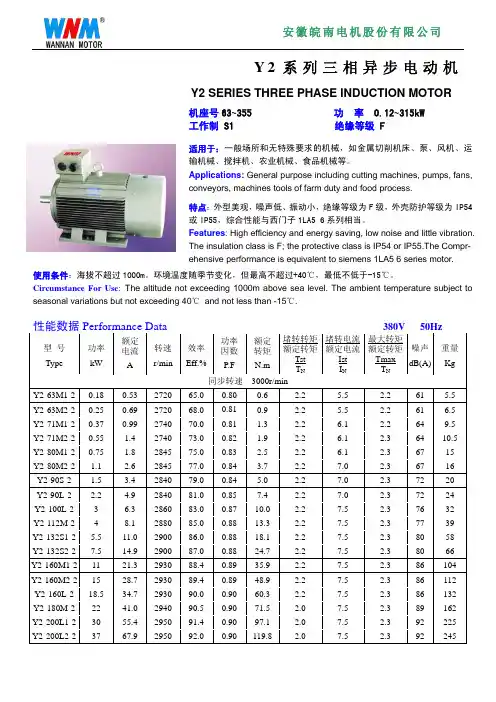

Y2系列（中心高H63-355mm，0.18-315kW）电动机是全封闭、自扇冷式鼠笼型三相异步电动机。
是全国联合设计的替代Y系列的新的基本系列，产品达到90年代国际先进水平。
Y2 系列电动机除了具备Y系列电机的优点外，提高了防护等级（IP54），提高了绝缘等级（F 级）B级考核，降低了噪声，且用负载噪声考核，其电机结构更加合理，外形新颖美观。
电机冷却方式为IC411。
安装尺寸及功率等级完全符合IEC标准和DIN42673标准（与Y系列相同）。
Y2系列电动机为一般用途的电动机，适用于无特殊要求的各种机械设备。
Y2系列电动机额定电压为380V，额定频率为50Hz。
3kW及以下为Y接法，4kW以上为△接法。
Y2系列电动机一般只有一个轴伸，如用户需要双轴伸，接线盒位于机座顶部时，亦可按特殊订货供应，还可以按用户需要，设计提供特殊电压、频率和TH湿热型等及其它特殊用途的电动机。
注：以上技术数据为标准值。
Y系列电动机是全封闭自冷式鼠笼型三相异步电动机。
它集中了国内外的先进技术，是全国统一设计的新系列产品。
Y系列电机具有高效、节能、起动转矩高、噪声小、可靠性高、寿命长等优点。
安装尺寸和功率等级完全符合IEC标准。
采用B级绝缘，外壳防护等级为IP44，冷却方式为IC411。
Y系列电机，额定电压为380V，额定频率为50Hz，3kW及以下为“Y”接法，4kW 以上为“△”接法。
Y系列电机用于一般无特殊要求的机械设备，如风机、水泵、机床、搅拌机等YZ、YZR系列冶金及起重用三相异步电动机是1983年定型的全国统一设计的新系列产品。
与JZ2、JZR2相比较：效率提高1.88%，功率提高9.35%，起动转矩比原系列大。
功率等级和安装尺寸符合IEC72推广的标准，有利于出口贸易和引进设备的互换配套。
YZ、 YZR系列额定电压为380V，额定频率为50Hz，基准工作制为S3，基准负载持续率为40%，一般环境用电动机外壳防护等级为IP44，冶金环境用电动机外壳防护等级为IP54，绝缘等级为F、H级两种：F级适用于环境空气温度不超过40°C的一般场所，H级适用于不超过60°C的冶金场所，两种电动机具有相同的参数。
是砂地或盐池，那上面连小草也长不出来的。
人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。
在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。
1Y 系列（IP44）三相异步电动机铁心、绕组技术数据型号功率（kw ）定 子节距 y线重 （kg/台）定子、转子槽数z 1/z 2电压（V ） 额定电压（A ） 空载电流（A ）外径内径 铁心长度 气隙长度每槽线数并联支路数绕组型式线规 （mm ）根数直径（mm ）2 极Y-80M1-2 0.75 120 67 65 0.30 111 1单层交叉式10.63 2（1-9）1（1-8） 1.30 18/16 380Y1.71 0.65 Y-80M2-2 1.1 120 67 80 0.30 90 0.71 1.45 18/162.41 0.82 Y-90S-2 1.513072850.3574 0.85 2（1-9） 1（1-8） 1.6018/163.33 1.24 Y-90L-2 2.2 110 580.95 1.90 4.661.60 Y-100L-2 3 155 84 100 0.40 40 单层同心式1.18 1-12 2-112.80 24/206.12 2.2 Y-112M-2 4 175 981050.45 48 1.061-16 2-15 3-14 1-14 2-133.7030/26380∆7.99 2.70 Y-132S-2 5.5 2101160.5544 0.90 0.95 5.70 10.76 3.0 Y-132M-2 7.5 210125371.00 1.06 6.3014.323.5 Y-160M1-2 11 260 1500.6528 2 1 1.18 1.25 11.20 21.24 6.0 Y-160M2-2 15 260 155 23 2 2 1.12 1.18 12.00 28.28 7.1 Y-160L-2 18.5 260 195 19 3 2 1.12 1.18 13.3 34.29 8.0 Y-180M-2 22 290160 175 0.8 16 双层叠绕2 2 1.30 1.40 1-14 14.6536/2841.812.3 Y-200L1-2 303271821801.02822 2 1.12 1.18 20.2 56.5 15.9 Y-200L2-237210241 21.40 1.5022.468.818.7是砂地或盐池，那上面连小草也长不出来的。
沪龙电机专业生产电机Y 系列三相异步电机，Y 系列三相异步电动机，Y 系列(IP44)三相异步电机，Y 系列(IP44)三相异步电动机。
Y 系列(IP44)三相异步电机Y 系列(IP44)三相异步电机具有高效、节能、性能好、振动小、噪声低、寿命长、可靠性高、维护方便、起动转矩大等优点。
安装尺寸和功率等级完全符合IEC 标准。
采用B 级绝缘，外壳防护等级为IP44，冷却方式IC411。
Y 系列电动机应用于无特殊要求的机械设备、农业机械、食品机械、风机、水泵、机床、拌搅机、空气压缩机等。
→ 查看三相异步电机的技术数据Y 系列电动机适用于不含易燃、易爆或腐蚀性气体的一般场所和无特殊要求的机械，如:金属切削机床、泵、风机、运输机械、搅拌机、农业机械和食品机械等，由于电动机有较好的起动性能，因此也适用于某些对起动转矩有较高要求的机械，如压缩机等。
功率范围：11-200KW 电动机中心高H160-315Y 系列（IP44）三相异步电动机Y SERIES (IP44)TEFC SQUIRREL CAGE THREE PHASE ASYNCHRONOUS MOTORS Y 系列（IP44）电动机是我国统一设计的系列产品。
具有体积小、重量轻、电气性能良好、经济指标先进等优点，而且结构牢固、使用方便，易于维修、是当前中国最先进的异步电动机、为农业及工矿企业广泛采用的电力拖动设备。
Y series (IP44) motor is a series product designed unitedly.light weight,good performance ofelectricity,advanced economic target and secure structure,simple operation,easy maintaining .It is the most advanced motor made in china.It is the equipment driven by electricity widely used for agriculture,factories mines and enterprises.Y 系列（IP44）电动机为一般用途，全封闭鼠笼式，自扇冷式三相异步电动机、外壳防护等级为IP44，其结构能防止灰尘，铁屑或其它飞溅物体侵入机体内部。
YA2系列增安型高效率三相异步电动机产品样本佳木斯电机股份有限公司发布0EE.138.178-2011YA2系列增安型高效率三相异步电动机产品样本一、概述1.本系列电动机符合GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.3《爆炸性气体环境用电气设备第3部分：增安型“e”》的规定。
2.本系列电动机制成增安型适Ⅱ类（工厂用），防爆标志：ExeIIT(2～3)。
温度组别：T2或T3。
3.本系列电动机主要适用于石油、化工、煤炭、电站、冶金、交通运输、纺织、医药、粮食加工等爆炸性气体环境中的风机、水泵、压缩机、破碎机、切屑机床、运输机械等通用机械设备或其它类似机械设备。
4.该系列增安型高效率三相异步电动机（以下简称电动机）是在我公司承担的“十一五”国家科技支撑计划项目“工业电机及典型泵阀节能关键技术研究”中的“高压三相感应电动机节能关键技术的研究”课题基础上开发设计的，电动机效率完全符合惠民工程要求。
二、选型指南1. 电动机型号含义Y A 2 400 1 —2 W异步电动机增安型户外（防护类型代号）设计序号极数机座号同机座铁心长度代号2. 系列型谱2.1 YA2系列电动机型谱（3kV、6kV）；见表11表1（续）2.2 Y A2系列电动机型谱（10kV）；见表23. 额定电压及额定频率20EE.138.178-2011 电动机额定电压分3kV、6kV、10kV三种，与其对应的电源的额定频率为50Hz。
也可按用户要求制造其它电压等级或其它频率的电动机。
样本中的技术数据均为50Hz时的数据。
4.绝缘热分级及温升限值电动机的绝缘为155℃级，空气间接冷却绕组的电动机的温升限值：是在电动机运行地点海拔不超过1000m,最高环境温度不超过40℃为基础时，温升限值为80K。
5. 轴承结构形式及温度限值轴承结构有滚动轴承和滑动轴承结构，具体采用何种结构形式，需根据外形及安装尺寸数据表确定，滑动轴承结构正常产品为强制润滑，也可根据需要制成自润滑；电动机滚动轴承允许温度不超过95℃；滑动轴承强制润滑时允许温度不超过80℃；滑动轴承自润滑时允许温度不超过95℃。
Y 系列三相异步电机，Y 系列三相异步电动机，Y 系列(IP44)三相异步电机，Y 系列(IP44)三相异步电动机。
Y 系列(IP44)三相异步电机Y 系列(IP44)三相异步电机具有高效、节能、性能好、振动小、噪声低、寿命长、可靠性高、维护方便、起动转矩大等优点。
安装尺寸和功率等级完全符合IEC 标准。
采用B 级绝缘，外壳防护等级为IP44，冷却方式IC411。
Y 系列电动机应用于无特殊要求的机械设备、农业机械、食品机械、风机、水泵、机床、拌搅机、空气压缩机等。
→ 查看三相异步电机的技术数据Y 系列电动机适用于不含易燃、易爆或腐蚀性气体的一般场所和无特殊要求的机械，如:金属切削机床、泵、风机、运输机械、搅拌机、农业机械和食品机械等，由于电动机有较好的起动性能，因此也适用于某些对起动转矩有较高要求的机械，如压缩机等。
功率范围：11-200KW 电动机中心高H160-315Y 系列（IP44）三相异步电动机Y SERIES (IP44)TEFC SQUIRREL CAGE THREE PHASE ASYNCHRONOUS MOTORS Y 系列（IP44）电动机是我国统一设计的系列产品。
具有体积小、重量轻、电气性能良好、经济指标先进等优点，而且结构牢固、使用方便，易于维修、是当前中国最先进的异步电动机、为农业及工矿企业广泛采用的电力拖动设备。
Y series (IP44) motor is a series product designed unitedly.light weight,good performance ofelectricity,advanced economic target and secure structure,simple operation,easy maintaining .It is the most advanced motor made in china.It is the equipment driven by electricity widely used for agriculture,factories mines and enterprises.Y 系列（IP44）电动机为一般用途，全封闭鼠笼式，自扇冷式三相异步电动机、外壳防护等级为IP44，其结构能防止灰尘，铁屑或其它飞溅物体侵入机体内部。
Y系列与Y2系列电机的技术区别本文转载自电机修理Y系列（IP44）三相异步电动机（中心高H80～355）是全封闭自扇冷式鼠笼型三相异步电动，是全国统一设计的基本系列。
Y系列电动机高效，节能，起动矩高，噪声低，振动小，运行安全可靠。
功率等级和安装尺寸完全符合IEC标准和DIN42673标准。
本系列电动机采用B级绝缘，外壳防护等级为IP44,冷却方式为IC0141。
Y系列电动机为一般用途的电动机。
适用于灰尘飞扬，水土飞溅的场所和无特殊性能要求的各种机械设备。
如金属切削机床，鼓风机，水泵等。
由于电动机有较好的起动性能，也适用于某些对起动转矩有较高要求的机械，如压缩机等。
Y系列电动机的额电压为380伏，额定频率为50赫兹。
本系列电动机可根据用户的要求进行派生制造，如电压可制成额定电压为500伏以下的其它电压和额定频率为60赫芝电动机，此外，可制成防潮，防霉，湿热带型或户外型等特殊要求的电动机和不同噪声等级电动机等。
Y-L系列（中心高H132-315，表示低噪声）L低器械声电机是我厂应用CAD技术，采用最新电磁一论研制而成。
该电机外形及安装尺寸与Y系列相同，符合IEC标准和DIN42673标准。
在其它性能满足国家标准的前提下，其负载噪声、温升、底脚强度等方面都有了明显的改善和提高。
Y2系列（中心高H63-355mm，0.18-315kW）电动机是全封闭、自扇冷式鼠笼型三相异步电动机。
是全国联合设计的替代Y系列的新的基本系列，产品达到90年代国际先进水平。
Y2系列电动机为一般用途的电动机，适用于无特殊要求的各种机械设备。
Y2系列电动机额定电压为380V，额定频率为50Hz。
3kW及以下为Y接法，4kW以上为△接法。
Y2系列电动机一般只有一个轴伸，如用户需要双轴伸，接线盒位于机座顶部时，亦可按特殊订货供应，还可以按用户需要，设计提供特殊电压、频率和TH湿热型等及其它特殊用途的电动机。
Y系列与Y2系列在安装尺寸上，若果选定的机座号的相同的话，那么他们的外形尺寸都完全一样，这都是按照国际标准生产的。
