船舶内装大全

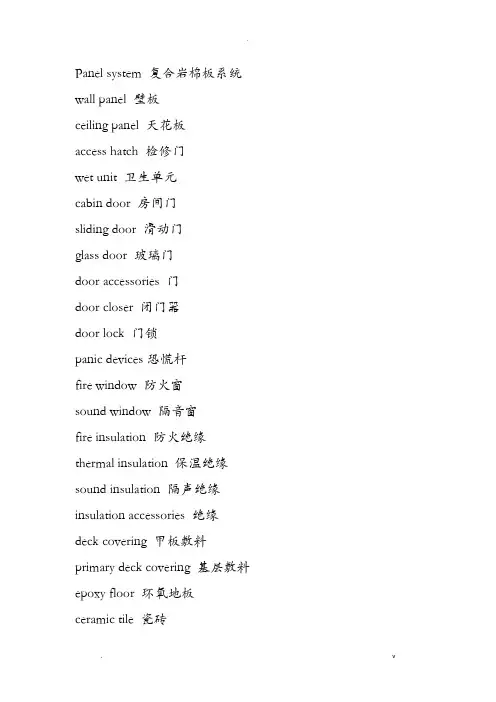

Panel system 复合岩棉板系统wall panel 壁板ceiling panel 天花板access hatch 检修门wet unit 卫生单元cabin door 房间门sliding door 滑动门glass door 玻璃门door accessories 门door closer 闭门器door lock 门锁panic devices恐慌杆fire window 防火窗sound window 隔音窗fire insulation 防火绝缘thermal insulation 保温绝缘sound insulation 隔声绝缘insulation accessories 绝缘deck covering 甲板敷料primary deck covering 基层敷料epoxy floor 环氧地板ceramic tile 瓷砖floating floor 浮动地板floor surface 地面材料vinyl sheet PVC地板rubber floor 橡胶地板carpet 地毯raised floor 升高地板wet unit 卫生单元unit body 单元本体accessorieswash basin 洗盆closet马桶shower淋浴faucet 龙头lighting 灯具switch开关heating cable 加热电缆cable 电缆mirror cabinet 镜面箱junction box 接线盒other hardware 五金件wood furniture木制家具laminated board 防火板lock 锁hardware 五金件steel furniture 钢制家具SUS furniture 不锈钢家具sofa and chair 沙发椅子Galley/laundry厨房洗衣设备Gymnasium健身房设备sanitary fitting 卫生洁具water closet 马桶urinal 便池bathtub浴缸wash basin 洗盆faucet 龙头shower mixer淋浴hand grip拉手coat &hat hook 衣钩towel rack 毛巾架soap holder肥皂架paper holder 纸架textile纺织品window curtain 窗帘other fabric 纺织品mattress 床垫galley hood 集气罩roller shutter 厨房服务窗cabin modular 模块房间height adjustable table 升降办公桌SUS handrail 不锈钢扶手HAVC system 通风系统sprinkle system 喷淋系统mark for fire-fighting and life saving and escape消防和救生和逃生标志wall panel舾装板glass wall 玻璃隔断folding door 折叠门内lock system 锁系统sprinkle system 喷淋系统sanitary and toilet unit 卫生洁具和卫生单元SSP钢制夹芯板（steel sandwich panel)PW胶合板(plywood)RBDC橡胶质甲板敷料（rubber base deck covering）PVC聚氯乙烯覆膜金属板(polyvinyl chloride laminated sheet) SSS不锈钢薄板(Stainless steel sheet)VS塑料薄片（vinyl sheet)GW玻璃丝/玻璃绒(Glass wool) RW绝缘纤维棉(rock wool) CW陶瓷棉（ceramic wool）chopping block 砧板CBshelf不锈钢搁架SHmess table 餐桌MTbench 长凳BHtray slid盘子滑道TSarm chair椅子ACrevolving arm chair旋转椅RAC change locker 更衣柜SL wardrobe衣柜WRbunk bed 床medicine locker 医药柜ML examine couch bed 检查床ECB steel hospital bunk 病床SHB stool凳子STbook rack 书架BRwaste bin垃圾桶Wgalley hood 集气罩GHdrain box 流水槽DBSS不锈钢货架mop sink 拖布池MScooking range电灶CRdeep fat fryer 深煎锅DFF ELEC.STEAM cooker 电蒸箱ES mixing machine和面机MM waste disposal垃圾处理器WD meat slicer切片机MS refrigerators冰箱REFdeep freezer冷冻柜DREfreezer冰箱FREdish washer洗碗机DWbain marie 保温台BM beverage dispenser饮料机BD coffee maker 咖啡机CMice cube machine制冰机IM micreowave oven 微波炉MO toaster烤面包机Tdrinking fountain饮水机DF medical refrigerator医用冰箱MREF peeling machine去皮机PMsoft ice machine 冷饮机SM sterilizer消毒器SBrefrigeranted counter冷餐柜CCiron 熨斗IRtumbler dryer machine 干衣机DTI washing machine洗衣机WM1 cleaning device 清洁设备CD ironing table 熨衣台IT单池洗桌WTTRAY slide 盘子滑道TSAC椅子RAC旋转椅SL更衣柜WR衣柜wardrobess garbage can 剩饭桶SGC流水槽DRAIN BOX =DBUR=urinal小便池VT=vacuum toilet真空马桶DFF=Deep fat fryer深煎锅ES=ELEC.STEAM COOKER电蒸箱MM=MIXING MACHINE和面机WD=WASTE DISPOSAL垃圾处理器MS=meat slicer切片机REF/FRE冰箱DRE=deep freezer 冷冻柜DW=dish washerBM=bain marie 保温台BD=beverage dispenser饮料机CM咖啡机IM= ICE CUBE MACHINE制冰机MO=microwave oven 微波炉T =toaster 烤面包机DF=drinking fountain 饮水机SM=SOFT ICE MACHINE冷饮机PD=PLATE DISPENSER盘子分配箱CO=can opener开瓶器EG电煎锅房间名称：captain船长C/OFF大副2/OFFICER二副3/OFFICER三副C/ENG轮机长2/ENG大管轮3/ENGINEER二管轮4/ENGINEER三管轮OWNER船东PILOT引水员J/OFFICER中级官员BOATSWAIN水手长C/COOK大厨COOK厨工ABLE SEAMAN全能水手NO.1 OILER机工长OILER机工CADET实习生ORDINARY SEAMAN普通水手MESS MAN服务员浮动地板：降噪、吸声；甲板敷料：隔热、降噪、防锈、防滑；PVC地板：高弹性、超强防滑、防火阻燃、防水防潮、隔音防噪、抗菌、接缝小；橡胶地板：耐磨性强、颜色单一、安装要求严格；通常情况下：1.先铺设一层甲板敷料，再加上一层PVC；特殊情况下：会议室要用塑料地板；走廊、医院、通风管系统、楼梯间、膳食间等都是先设浮动地板再敷设PVC;餐厅、食堂是先浮动地板后塑料地板；洗衣房、WC、toilet、更衣室、先钢丝混泥土后地砖；会议室先钢丝混泥土后塑料地板；。

浦东大道2311 号申佳船厂浦江游览•快线游”游览船内装修方案上海译达建筑装饰设计工程有限公司2019 年5 月15 日、工程概况本工程为浦东大道2311 号申佳船厂“浦江游览·快线游”游览船内装修工程。

内装范围主要为：上甲板：观光甲板170m2干舷甲板：男卫生间10.5m2、女卫生间10.5m2、吧台 4.5m2、客舱115m2、梯道9m2、驾驶室9m2舱内：监控室7.6m2、更衣室40m2、施工内容1、天花围壁板：（天花30mm 厚、独立围壁50mm 厚、衬板30mm 厚）2、地坪材料：3、绝缘：所有敷设的75mm 玻璃棉毡容重为32KG/M 3，包筋30mm 玻璃棉毡容重为32KG/M 3，所有扶强材间20mm+20mm 陶瓷棉毡容重为170 KG/M 3，包筋20mm+20mm陶瓷棉毡容重为170 KG/M3，所有绝缘应向无绝缘处延伸450mm，所有绝缘用金属碰钉固定，暴露绝缘用铝箔加将军帽装饰。

4、设备清单、施工工艺1、75mm 厚玻璃棉材料的施工工艺A、施工前准备1.1 技术资料施工前，应仔细熟悉防火分隔图、隔热隔音绝缘布置图、绝缘材料托盘表，必要时，进行工艺和技术交底。

1.2 物资资料产品出厂前，要进行质量检验，且必须提供船级社证书和产品型式认可证书，凡不符合质量检验认可的产品，均不准上船安装。

1.3 施工工具剪刀、钢皮刀，涂胶刷、胶水桶等。

1.4 安全措施施工操作时应穿戴好防护手套、防尘口罩等劳防用品。

B、施工人员准备施工人员上岗前,应经过专业知识和安全生产知识的应知、应会培训，考核合格后方能上岗操作。

C、工艺要求3.1 材料要求3.1.1 玻璃棉隔热材料（分表面玻璃丝布、表面铝箔布两类）技术性能参见相关说明书及BV 船级社证书。

3.1.2 材料表面用无碱玻璃丝布六面包覆、一面铝箔布包覆（另外五面包玻璃丝布）。

3.1.3 材料的长度和宽度根据船舶需要而定（一般依据船舶的肋骨及扶强材的大小）。

船舶主要部位结构图船舶部位名称船舶各部位名称如图所示。

船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。

连接船首和船尾的直线叫首尾线（fore and aft line center line, centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。

少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。

主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。

如驾驶台甲板（b ridge deck）、救生艇甲板（life-boat deck）、等等在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱（tween dec k），也叫二层舱或二层柜。

看来这是以前设计的船，现在的船机舱基本在尾部。

中机型的效率不太好。

船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)：船的前端部位。

船舶内舾装概要：1.基本组成：绝缘材料，门窗，家具，甲板敷料，卫生洁具，装饰板，厨房设备，地板，五金件。

2.内舾装施工设计图纸目录：防火分隔图（详设方提供）居住舱室布置图-------绝缘材料布置图-------防火节点图-------------甲板敷料布置图-------门窗布置图（安装节点图）预埋件布置图装饰板布置图（排版图）挡水扁铁布置图风暴扶手布置图厨房布置图（设备安装图）卫生间布置图（设备安装图）储藏室布置图家具图册（安装件布置图）窗帘床帘布置图门牌明细表钥匙分组明细表3.设计图纸基本要求：1）防火分隔图以规范为基础（中国船级社），SOLAS和国内船舶技术检验规则，明确各个舱室绝缘布置图，门窗布置图，甲板敷料布置图，装饰板布置图都要以它为基础。

2）绝缘布置图分为防火绝缘和保温绝缘常用的防火绝缘有硅酸铝（陶瓷棉）、矿物棉；选用要根据舱室分隔的防火级别确定，A15,A30,A60.船用钢板可以到达A0级。

保温（岩棉，玻璃丝绵）居住舱室外侧为露天或敞开空间的围壁和甲板都应该做保温，还有有特殊要求的处所。

玻璃丝绵具有隔音作用硅酸铝同时具有保温作用注意：密度80~180kg/m3，厚度：一般A15------20mm，A60------40mm，尺寸：根据结构间距确定应带有玻璃丝布（规格：8x8、10x8、10x12、10x10）和铝箔布，作用方便施工。

安装：碰钉安装，碰钉的具体布置（碰钉预装图）。

碰钉的长度根据绝缘材料的厚度决定。

证书：当防火绝缘由高级别向低等级过度时应延伸450mm；当贯穿件穿过防火甲板或舱壁时，绝缘应在接头、终点或贯穿处延伸450mm。

3）甲板敷料布置图根据‘防火分隔图’确定不同舱室甲板的分隔防火级别A0、A15,A30,A60.其中A0级为钢甲板甲板敷料分类基层敷料+流平层+地板、耐火甲板敷料（底层陶瓷面或珍珠岩等）、浮动地板、露天甲板敷料、流平甲板敷料根据居住舱室的功能分隔（厨房、卫生间、浴室、洗衣间等），（蓄电池间应敷设防酸水泥），（高压变电站，配电板间等要敷设绝缘垫或塑料或木格栅）卫生间、厨房，淋浴器：地面敷设混凝土+防滑地砖（水泥厚度根据不同地面情况会有很大不同）计算备料---密度约为2.4t/m3，面积x厚度=体积，沙子和水泥调配比例1：1（以重量为参数备料）居住舱室：地面敷设基层甲板敷料+塑料地板/地板革位置级别，数量，密度，厚度，证书（甲板敷料数量以面积平方米计算，厚度应是根据厂家产品的形式决定）注意：甲板地板/地板革，甲板敷料备料都应增加余量），当位于有防火要求的甲板时，甲板上已敷设敷料，甲板下不必再安装防火绝缘。
