(最新整理)冰箱基础知识
2021/7/26
9
二.电冰箱的制冷系统
系统由压缩机、冷凝 器、膨胀阀和蒸发器组成， 用管道将它们连接成一个 密闭的系统
蒸气压缩制冷.exe
2021/7/26
其它：半导体制冷 吸收式制冷.exe
10
二.电冰箱的制冷系统
制冷系统的组成： 压缩机、制冷剂、冷凝器、毛细管、蒸发 器、干燥过滤器、贮液器。
(最新整理)冰箱基础知识
2021/7/26
1
冰箱基本知识培训
2021/7/26
2
培训内容：
一、电冰箱的分类和特点 二、电冰箱的制冷系统 三、 电冰箱的控制系统 四、电冰箱的技术要求 五、电冰箱的命名 六、电冰箱的基本结构
2021/7/26
3
一.电冰箱的分类和特点
1. 按用途可分为：
a. 冷藏箱（国标用字母“C”表示）； b. 冷藏冷冻箱（国标用字母“CD”表示）； c. 冷冻箱（国标用字母“D”表示）。
冰箱常用的制冷系统有以下三种：
1、蒸气压缩式制冷 2、半导体式制冷 3、吸收式制冷 蒸气压缩式制冷是冰箱应用最广泛的制冷方式，此处只介 绍蒸气压缩式制冷原理。蒸气压缩式制冷的基本系统如图所 示。
2021/7/26
8
二.电冰箱的制冷系统
制冷系统的工作过程如下：当压缩机启动时，就将制冷 剂从蒸发器端抽到冷凝器端，使制冷剂变成高温高压的气体， 然后经过冷凝器后，变成高温高压液体，经过干燥过滤器后， 吸收制冷剂中的水份，然后流过毛细管，变成低温低压的制 冷剂液体，它在蒸发器中通过吸收热量，变成气态制冷剂， 最后再由压缩机吸走。从而不断如此循环，达到制冷效果。
6
二.电冰箱的制冷系统
食品放入冰箱能降温，其实是因为放入的食品温度 高，同时冰箱内是一个低温环境。因为存在温差，遵 循热力学原理，热量自动从高温流向低温，食品放热 降温了，冰箱内的低温环境吸热升温。要让冰箱的低 温环境保持下去，就要涉及到制冷系统及其产生的制 冷循环。
买冰箱不得不看的基础知识
一、冰箱基础知识1.以冰箱内冷却方式分类冷气强制循环式：又称间冷式(风冷式)或无霜冰箱。
冰箱内有一个小风扇强制箱内空气流动，因此箱内温度均匀，冷却速度快，使用方便。
但因具有除霜系统，耗电量稍大，制造相对复杂。
冷气自然对流式：又称直冷式或有霜电冰箱。
其冷冻室直接由蒸发器围成，或者冷冻室内有一个蒸发器，另外冷藏室上部再设有一个蒸发器，由蒸发器直接吸取热量而进行降温。
此类冰箱结构相对简单，耗电量小，但是温度无效性稍差，使用相对不方便。
冷气强制循环和自然对流并用式：此类形式的电冰箱近年来新产品较多采用，主要是同时兼顾风、直冷冰箱的优点。
2.按电冰箱用途分类冷藏箱：该类型电冰箱至少有一个间室是冷藏室，用以储藏不需冻结的食品，其温度应保持在0℃以上。
但该类型电冰箱可以具有冷却室、制冰室、冷冻食品储藏室、冰温室，但是它没有冷冻室。
冷藏冷冻箱：该类型电冰箱至少有一个间室为冷藏室，一个间室为冷冻室。
冷冻箱：该类型电冰箱至少有一间为冷冻室，并能按规定储藏食品，可有冷冻食品储藏室。
3.电冰箱按气候环境分为：亚温带型(SN)、亚热带型(ST)、热带型(T)。
此外，我们日常生活中一般还将冰箱分为单开门、双开门、三开门、对开门;机械控温、电脑控温、电子控温;风冷式、直冷式、风直冷式，另外还有按照冰箱容量来分类，这里小编就不一一道来了。
冰箱型号的含义和空调、洗衣机一样，冰箱的型号定义也是有一定的规范的。
那到底冰箱型号上的一长串字母和数字代表什么呢？小编在这里给大家解释一下：家用电冰箱型号的含义(顺次)：1、家用电冰箱产品代号，用B表示。
2、用途分类代号(C、CD、D)，具体含义见下；3、容积；4、普通电冰箱不用表示，无霜电冰箱用W表示；5、改进设计序号，顺序用大写英文字母表示(BBF C 表示是BBF这系列的第三次改进。
)国产电冰箱按不同用途，可分为三大类，每一大类用代号表示如下：C：表示家用冷藏电冰箱，即单门电冰箱。
CD：表示家用冷藏、冷冻电冰箱，即双门和双门以上的电冰箱。
荣事达冰箱基础知识

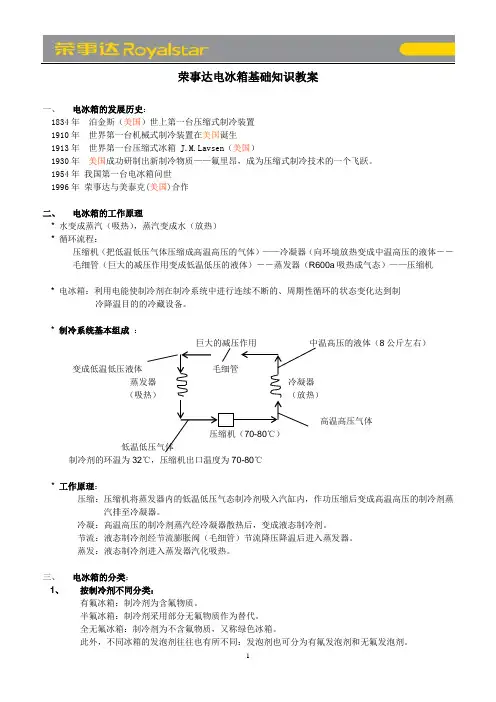

荣事达电冰箱基础知识教案一、电冰箱的发展历史：1834年泊金斯（美国）世上第一台压缩式制冷装置1910年世界第一台机械式制冷装置在美国诞生1913年世界第一台压缩式冰箱 vsen（美国）1930年美国成功研制出新制冷物质——氟里昂，成为压缩式制冷技术的一个飞跃。
1954年我国第一台电冰箱问世1996年荣事达与美泰克(美国)合作二、电冰箱的工作原理* 水变成蒸汽（吸热），蒸汽变成水（放热）* 循环流程：压缩机（把低温低压气体压缩成高温高压的气体）——冷凝器（向环境放热变成中温高压的液体――毛细管（巨大的减压作用变成低温低压的液体）――蒸发器（R600a吸热成气态）——压缩机* 电冰箱：利用电能使制冷剂在制冷系统中进行连续不断的、周期性循环的状态变化达到制冷降温目的的冷藏设备。
* 制冷系统基本组成：8公斤左右）变成低温低压液体高温高压气体制冷剂的环温为32℃，压缩机出口温度为70-80℃* 工作原理：压缩：压缩机将蒸发器内的低温低压气态制冷剂吸入汽缸内，作功压缩后变成高温高压的制冷剂蒸汽排至冷凝器。
冷凝：高温高压的制冷剂蒸汽经冷凝器散热后，变成液态制冷剂。
节流：液态制冷剂经节流膨胀阀（毛细管）节流降压降温后进入蒸发器。
蒸发：液态制冷剂进入蒸发器汽化吸热。
三、电冰箱的分类：1、按制冷剂不同分类：有氟冰箱：制冷剂为含氟物质。
半氟冰箱：制冷剂采用部分无氟物质作为替代。
全无氟冰箱：制冷剂为不含氟物质，又称绿色冰箱。
此外，不同冰箱的发泡剂往往也有所不同：发泡剂也可分为有氟发泡剂和无氟发泡剂。
2、按箱体结构不同分类：单门冰箱、双门冰箱、多门冰箱、对开门冰箱、卧式冰箱等。
3、按用途不同分为：冷藏箱、冷藏冷冻箱（双温、多温）、冷冻箱4、 按气候环境不同分：※ 荣事达冰箱为亚热带型（ST ）宽气候带冰箱（跨亚热带和温带）。
5、按制冷方式不同分类（重点）：直冷冰箱、风冷冰箱（又称无霜冰箱） A 、 直冷冰箱：采用自然对流的冷却方式制冷。
冰箱销售员培训基础知识讲解
二、冰箱相关术语
3. 冷冻能力 在冷冻能力实验规定的条件下，24h内使实验包温度从25+1度（SN、N、ST型） 或32+1度，降到-18度时实验包质量。其最低限值为4.5kg/100L(冷冻室),45L以下的 不得少于2kg
※ 冷冻能力高可以让食物更快的通过-1℃到-5℃的冰晶生成带，减少营养流失， 对食物长久保存有一定好处。 ※冷冻力大的冰箱可以在同等时间内冷冻更多的食物。
2、全温区冰箱中门为什么采用风冷 设计？
快速降温；中门在冷藏变为冷冻时，容易产生较 大的霜，采用风冷，无霜，食物不风干
四、终端问题解答
3、关于纯铝铝板蒸发器和丝管蒸发器:
首先我们制冷板用的是制冷效果最好的铝制 材料，制冷速度快，永不生锈，并且不含有 毒物质；其次，铝本身就是有韧性的，当用 手按得时候只是很小的部分接触，相当于是 点接触，制冷板受力于一点，当然会有凹陷 的感觉。我们之所以采用板管式是因为冷冻 室抽屉与制冷板的接触是面对面而不是点。 我们制冷板都是按60斤承重能力而设计的， 不必担心会压坏。只有真正面与面接触的冰 箱制冷速度才是最快的，效果也是最好的。
冰箱基础知识
1. 冰箱的制冷原理及各部分组成 2. 冰箱的相关术语 3. 冰箱分类 4、终端问题答疑
一、冰箱制冷原理及各部分组成－各部分组成
冰箱基本部件
•制冷及循环系统： •电气及控制系统 •箱体及保温系统：
•压缩机、管路、制冷剂 •控制板、感温传感器、显示面板 •箱体及保温系统：箱体外壳、发泡层、内胆、门体、门密封条
冷冻能力大的冰箱，快速通过最 大冰晶生成带，营养流失少
冷冻能力小的冰箱，最大冰晶生成 带停留过久，产生很多血水，营养 流失多
二、冰箱相关术语
冰箱的相关基础资料
第一部分：冰箱制冷原理 （5）除露管
防止空气中的水分在
门封处凝结，公司称 呼为除露管。
第一部分：冰箱制冷原理 三、蒸发器
1.蒸发器的作用：蒸发器是使制冷剂液体吸收热量汽化成气体的热交换设备。
蒸发器：低温低压冷媒在蒸发器吸热成低温低压气体，使箱内温度降低
第一部分：冰箱制冷原理
2.蒸发器的分类 直冷式电冰箱采用自然对流式蒸发器，有管板式、铝复合板式、
第一部分：冰箱制冷原理
制冷剂代号 凝固点/℃ 标准蒸发温度/℃ 燃烧极限（体积分数）/%
ODP值 GWP值 冷凝压力（40℃时）/MPa 蒸发压力（-30℃时）/MPa 理论排气温度/℃ 液体密度（-25℃时）/kg/m3 润滑油 对杂质的敏感性 容水性 真空度要求 材料兼容性
R12 -155 -29.8
第一部分：冰箱制冷原理
0
第一部分：冰箱制冷原理
电冰箱制冷系统主要组成：
压缩机(compressor) 毛细管、膨胀阀(expansion valve) 冷凝器(condenser) 蒸发器(evaporator) 温度控制器(temperature controller) 制冷剂(refrigrant) 干燥过滤器 气液分离器 制冷剂(refrigrant)
（2）功率
功率是压缩机的一个重要指标，是指压缩机单位时间内耗电 的多少。
（3）性能系数COP
为确切表示压缩机的性能，通常用性能系数来考核。性 能系数就是制冷量与输出功率大小之比，COP越大说明压缩 机效率越高，但是效率不等于性能。
第一部分：冰箱制冷原理 二、冷凝器
1.冷凝器的作用 压缩机排出的高温高压制冷剂气体通过冷凝器把热量传向周围空气，从而
4）传热平均温差对蒸发器传热影响
冰箱基础知识
第四讲电冰箱一、电冰箱基础知识1按式按式按门按二1、电冰箱分类按按按按2、家用电冰箱的规格和型号标注B11．2．3．4．5．B性GGGIS包安防触电、防火、防机械外伤、安全防护措施和防辐射中毒等几方面的安全要求。
《用Ｉ４二、电冰箱的零件组成由机1、以风冷居多，分为自然冷却和强制通风方式自然冷却冷凝器形式有外露式和内藏式强制通风方式冷凝器为翅片盘管式冷凝器冷凝器2、蒸发器用结单三、直冷式、间冷式电冰箱的特点蒸传直冷式、间冷式电冰箱的特点性能效果直冷式结构简单、能耗小、价格便宜，但降温慢、箱内温度不均匀、冷冻空间要结霜、融霜时箱内温度波动大、人工融霜或半自动融霜，融霜麻烦；间冷式降温速度快，箱内温度均匀，箱内的水分被空气带到蒸发器中凝结以至结霜，箱内不会结霜，融霜时箱内温度波动小，从蒸发器送至箱内的是干燥的空气，所以箱内不会结霜因而储藏食物的质量较好，尤其适合速冻食物，但结构复杂，干耗大，能耗大，耗电比一般直冷式高5%-15%，价格较贵。
四、电冰箱的电路控制1、启启重锤式启动器优点：当线圈电流减小到不能吸住衔铁时，依靠自身的重力作用切断接点，避免了触点粘连、断不开的弊病。
PTC启动器优点：是一种无触点开关，是利用了PTC的温度开关特性，在启动运行时无噪声、无磨损、无火花、高可靠、长寿命。
PTC元件主要技术指标：最大承受电流7A，最大工作电流<20mA,启动时时间约为0.1~1.5S。
2、压缩机的保护碟形热保护器该保护器有过电流过温升两种保护作用3、温控器第二节温度控制与温控器温控目的：使冰箱内蒸发器表面的温度始终保持在某一预定的范围内变化。
温控方式：一、调节制冷系统制冷量的大小；（适用于大型冷冻箱，小型冷库）二、控制压缩机的开停间隙时间；（目前冰箱中广泛采用）三、调节压缩电机的转速。
（调频冰箱）4、化霜与化霜控制霜的来源：1、冷藏食品中含有水分2、制冰时冰盒中盛有水会蒸发3、开门时箱外湿热空气涌入霜带来的问题：1、压缩机长走不停2、耗电量增加3、制冷效果大大降低4、箱内温度得不到正常降低凝结霜化霜方式：一、人工化霜（手动开始，手动结束）二、半自动化霜（手动开始，自动结束）三、全自动化霜（自动开始，自动结束）1.自然化霜：仅适用于直冷式电冰箱，全靠温度自然回升到0摄氏度以上进行化霜，化霜过程太长。
冰箱维修培训教材.pdf
康佳冰箱的左右冷凝管和防漏管都是用铜管制作成，这样的工艺防漏效果 更好，且冰箱经久耐用，制冷效果更好。
6
b.丝管式冷凝器 丝管式冷凝器是用钢丝点焊在邦迪管上，再经防锈处理而成。康佳冰箱的防
露管由铜管制成。 3．毛细管 （1）毛细管的作用
毛细管有两个作用：a.保持冷凝器制冷剂和蒸发器制冷剂之间有一定的压力 差，以保证制冷剂蒸气在冷凝器内有较高的压力，从而使制冷剂蒸气在冷凝器内 散热冷凝成液体；保证制冷剂液体在蒸发器内有较低的压力，从而使制冷剂液体 在蒸发器内吸热蒸发成气体。b.控制制冷剂流量。如果毛细管阻力大，制冷剂流 量小，制冷量少，蒸发温度低；如果毛细管阻力小，制冷剂流量大，制冷量大， 蒸发温度高。 （2）毛细管的构成
箱体、门体由箱壳、箱胆、门壳、门胆等结构件和绝热材料组成。 1．箱壳、门壳一般由 0.40.8mm 的冷轧钢板作成，表面经磷化与喷塑（或喷漆） 处理。
为了美观，门壳多用彩板，有的冰箱已经使用拉丝板。 2．箱胆、门胆一般用厚 1.25mm 的 ABS 板或 HIPS 板经真空成型作成。
箱胆也有用铝板作成的，这种箱胆强度比塑料好，但耐腐蚀性不如塑料。 3．隔热层
康佳 BCD182DF、BCD203DF、BCD163BN、BCD183BN 冰箱，冷冻室 蒸发器为板管式蒸发器，板为冷冻室内胆，材质为铝板。管有一些为铝管，有 一些为铜管，用导热胶膜贴在内胆背面。冷藏室蒸发器为板管式蒸发器，板—为 蒸发器板，贴在冷藏胆背面。管为铜管，用粘胶铝箔贴在蒸发器板上。 b.下置冷冻室冰箱
4
的 85%。也不应低于冷冻能力的最低限值。
5.冷却速度 在环境温度为 32℃时，冰箱内不放置物品，把温控器调制最大位，让压缩机连 续运转。当冷藏室温度≤5℃，且冷冻室温度达到星级要求，压缩机运转时间不 超过三小时。 6.噪声
6
b.丝管式冷凝器 丝管式冷凝器是用钢丝点焊在邦迪管上，再经防锈处理而成。康佳冰箱的防
露管由铜管制成。 3．毛细管 （1）毛细管的作用
毛细管有两个作用：a.保持冷凝器制冷剂和蒸发器制冷剂之间有一定的压力 差，以保证制冷剂蒸气在冷凝器内有较高的压力，从而使制冷剂蒸气在冷凝器内 散热冷凝成液体；保证制冷剂液体在蒸发器内有较低的压力，从而使制冷剂液体 在蒸发器内吸热蒸发成气体。b.控制制冷剂流量。如果毛细管阻力大，制冷剂流 量小，制冷量少，蒸发温度低；如果毛细管阻力小，制冷剂流量大，制冷量大， 蒸发温度高。 （2）毛细管的构成
箱体、门体由箱壳、箱胆、门壳、门胆等结构件和绝热材料组成。 1．箱壳、门壳一般由 0.40.8mm 的冷轧钢板作成，表面经磷化与喷塑（或喷漆） 处理。
为了美观，门壳多用彩板，有的冰箱已经使用拉丝板。 2．箱胆、门胆一般用厚 1.25mm 的 ABS 板或 HIPS 板经真空成型作成。
箱胆也有用铝板作成的，这种箱胆强度比塑料好，但耐腐蚀性不如塑料。 3．隔热层
康佳 BCD182DF、BCD203DF、BCD163BN、BCD183BN 冰箱，冷冻室 蒸发器为板管式蒸发器，板为冷冻室内胆，材质为铝板。管有一些为铝管，有 一些为铜管，用导热胶膜贴在内胆背面。冷藏室蒸发器为板管式蒸发器，板—为 蒸发器板，贴在冷藏胆背面。管为铜管，用粘胶铝箔贴在蒸发器板上。 b.下置冷冻室冰箱
4
的 85%。也不应低于冷冻能力的最低限值。
5.冷却速度 在环境温度为 32℃时，冰箱内不放置物品，把温控器调制最大位，让压缩机连 续运转。当冷藏室温度≤5℃，且冷冻室温度达到星级要求，压缩机运转时间不 超过三小时。 6.噪声
rongsnd BCD-42A118B小冰箱使用说明
rongsnd BCD-42A118B小冰箱使用说明
1、冰箱温度补偿开关使用方法是根据我国南北地区温差较大的特点而设计的宽气候带电冰箱，在环境温度较低情况下(10℃以下)，请你打开温度补偿开关以便正常使用。
当环境温度较低时，如果不打开温度补偿开关使用，压缩机的工作次数会明显减少或者不工作，开机时间短，停机时间长，造成冷冻室温度偏高，冷冻食品不能完全冻结，因此必须打开温度补偿开关使用。
(其原理是当环境温度低于10摄氏度时，需要你打开该开关，为冰箱冷藏室加温，使冰箱被动工作，以便于冷冻室温度保持低温结冰状态。
)打开温度补偿开关并不影响冰箱的使用寿命。
当冬季过去，环境温度升高，环境温度高于15℃时，请你将温度补偿开关关闭，这样，可以避免压缩机频繁启动，节约用电。
2、冰箱温控器使用方法冰箱在使用过程中，其工作时间和耗电受环境温度影响很大，因此需要我们在不同的季节要选择不同的档位使用，冰箱温控器夏季应开低挡冬季开高档。
夏季环境温度高时，应打在弱挡2、3档使用，冬季环境温度低时，应打在强挡4、5使用，原因：在夏季，环境温度较高(达30℃)，冷冻室内温度若打在强挡(4、5)，达-18℃以下，内外温度差大，因此箱内温度每下降1℃都很困难，再则，通过箱体保温层和门封冷气散失也会加快，这样开机时间很长而停机时间很短，会导致压缩机在高温下长时间运转，既耗电又易损坏压缩机。
若此时改在弱挡(2、3档)，就会发冰箱现开机时间明显变短，又减少了压缩机磨损，延长了使用寿命。
所以夏季高温时就将温
控调至弱挡。
当冬季环境温度较低时，若仍将温控器调至弱挡，因此时内外温差小，将会出现压缩机不易启动，单制冷系统的冰箱还可能出现冷冻室化冻的现象。
冰箱基础知识
COP是指机组的性能系数
COP值＝制冷量 / 输入功率（全国统一公式）， COP值大的压缩机工作效率高，制冷速度快。普通压缩机COP值为1.31.6，节能冰箱COP值一般为1.7左右，压缩机COP值高达1.9，耗电 量仅为0.29度。
冷冻能力
定义： 在24小时内能将食品从25度冷冻到零下 18度的公斤数，国家标准2公斤。也就是说， 一个冷冻能力为4公斤的冰箱，它能在24小时 内将4公斤的食品从25度冷冻到零下18度。
抗菌 性能 强度
高密度材料，耐冲击力 达50kg 高
低密度材料，耐冲击力仅为 10kg 低
耐腐 蚀性
门体
整体发泡和非整体发泡的对比： 整体发泡（一体成形），保温效果好，发泡均匀，有效防止冷 气流失。(3.5克/立方） 非整体发泡（分体组装），发泡厚薄不均，冷气易泄露 效果差。（2.8克/立方）
，保温
美的 冷触媒保鲜器 采用接触-催化原理，在低温下就可 以有效分解果菜存储过程中所产生的 具有催熟作用的乙烯气体及其他有害 物质，祛除异味，延缓果蔬的成熟过 程，显著提高保鲜效果，持久保持口 味及营养。冷触媒保鲜器内芯在水洗、 晾晒后都能持久使用。 钛光纳米除味 采用钛原子纳米材料光触媒，能够利 用光能有效促进常见臭味分子三甲胺、 硫化氢和氨等分解为无毒无味气体的 同时，对细菌类微生物进行有效杀灭 分解，从而彻底清除冰箱异味，杀灭 细菌。其通过了中国抗菌材料及制品 行业（CIAA）认定，持久抗菌、安全 自洁，持久保鲜，更加方便您的家居 生活
。
荣事达 银离子抗菌：在冰箱门胆和内胆中加入无机复合银 系列抗菌剂，利用银离子对细胞膜的破坏作用，有 效一致细菌，此技术获得中国抗菌协会颁发的抗菌 认证。 智能全息感温设计，内设5个感温探头，精确控制 温度在±0.5℃，满足不同食物的保鲜要求 钛原子纳米材料光触媒除菌:利用光能有效促进常 见臭味分子分解为无味气体的同时，对菌类微生物 进行有效杀灭分解，从而彻底清除冰箱异味，杀灭 细菌。其通过了中国抗菌材料及制品行业（CIAA） 认定，持久抗菌、安全自洁。冷触媒保鲜器内芯在 水洗、晾晒后都能持久使用。
超详细的服务人员冰箱基本知识(冰箱维修百科全书)
服务人员冰箱基础知识1、在使用冰箱时，冰箱箱体的两侧面发热?2、电冰箱外表面侧板为什么在大多数情况下一边热一边不是很热？3、怎样查冰箱的出厂日期？4、在冬天，温控器应该如何调整？夏天里，温控器又应该如何调整？5、温度补偿开关在什么情况下才打开？6、冰箱的摆放位置有什么要求？7、冬天用户反映冰箱不启动，如何处理？8、温度补偿原理是什么？9、什么是“直冷冰箱”？什么是“无霜冰箱”？什么是“风冷冰箱”？什么是“风直冷冰箱”？10、“氟里昂”对人体有害吗？11、冰箱在化霜后的水到哪里去了？12、冰箱的冷藏箱内壁上有时有霜，有时无霜，是为什么？13、为什么冰箱的后壁会结冰？14、美的冰箱的“三包期”是什么？15、冰箱的使用寿命一般是多少年？保鲜智多星的使用寿命是多久？16、“保鲜智多星”为什么能保鲜？17、保鲜智多星如何使用和保养？18、冰箱的型号：BCD－220AH是代表什么意思？19、冰箱的耗电量是如得来的？20、为什么有用户反映其实际使用冰箱的耗电量比冰箱铭牌标称的耗电量要大？21、什么是环保冰箱？22、为什么把无氟冰箱称之为环保冰箱？我国政府和国际环保组织规定何时停止电冰箱使用氟氯化碳?23、用R600a制冷剂的冰箱是不是容易爆炸？很危险？24、冰箱的壁越厚越省电吗？25、冰箱的流水声和喷射声是怎么回事？26、抗菌冰箱与环保冰箱的区别？27、冰箱一般工作多长时间，停机多长时间为正常？如果冰箱里没有放食物，那么冰箱的开机时间与停机时间应是多少？28、冰箱使用多年是否需要添加制冷剂？29、冰箱冷藏室与冷冻室的温度分别为多少为正常？30、冰箱发出“、叭叭”的声音是怎么回事？31、冰箱出水的地方堵，用什么办法处理？32、冰箱箱体门框会发热是什么原因？33、冰箱开门时会有吱吱声，应该怎样处理？34、冰箱压缩机噪音大是什么原因？35、冰箱门边为什么会有水漏出，怎样处理？36、造成冰箱不停机的原因有哪些？37、冰箱关门后看到里面有光是怎么回事？38、为什么冰箱在停用2个月后再使用时，冰箱不制冷是否冰箱坏了？39、为什么抽屉外表面会结霜？40、冰箱电源插座不装地线可不可以？41、冰箱为什么刚起动1—2分钟时，压缩机的响声较大？（电压稳定）42、如何理解电冰箱上的星级符号？43、电冰箱电路图铭牌上的“SN”、“N”、“ST”、代表什么意思？44、电冰箱能否倒置90°横向搬运？45、我公司现阶段生产的电脑冰箱主要有哪几个规格？46、美的冰箱BCD-191H/201H/211H具有速冻功能，请问它的速冻时间一般为多久？如何解除？47、制冷系统中容易出现那些故障？48、电冰箱的主要性能指标是哪些？49、电冰箱的噪音是在什么环境下测试的？db（A）表示什么含义？50、目前我公司电冰箱在噪音方面处于什么样的技术水平？51、电冰箱产品的电工认证主要是从哪几个方面来考虑的？52、我公司电冰箱产品可靠性实验分几种类型？53、美的电脑冰箱有那些型号呢？它的主要优点是什么？54、电冰箱的毛细管长度是根据什么决定的？55、排水管有何作用？56、C.O.P是一个什么指标？57、何为电脑控制电冰箱？电脑控制电冰箱与模糊控制电冰箱是不是一回事？58、电冰箱有异味怎样清除？59、冰箱在天气气温低时不能自动起动是什么原因，怎样处理？60、你们公司的冰箱用的是什么压缩机？61、冰箱的门封条有什么要求，美的所用的门封条和一般的冰箱有什么区别？62、冰箱制冷温度最低能达到多少度？把其温度调为几度较适合？温度调到最冷是否有损冰箱寿命？63、冰箱是否需要配稳压器？64、我们家有3口人，该买多大的冰箱？65、门体物架上放太多东西，会不会使门体倾斜？66、冰箱温度自感应补偿原理是什么？67、冰箱制冷原理几主要部件是什么？68、冰箱各部件说明69、电冰箱如何除霜？1、在使用冰箱时，冰箱箱体的两侧面发热?答：这是正常的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
荣事达电冰箱基础知识教案一、电冰箱的发展历史：1834年泊金斯（美国）世上第一台压缩式制冷装置1910年世界第一台机械式制冷装置在美国诞生1913年世界第一台压缩式冰箱 vsen（美国）1930年美国成功研制出新制冷物质——氟里昂，成为压缩式制冷技术的一个飞跃。
1954年我国第一台电冰箱问世1996年荣事达与美泰克(美国)合作二、电冰箱的工作原理* 水变成蒸汽（吸热），蒸汽变成水（放热）* 循环流程：压缩机（把低温低压气体压缩成高温高压的气体）——冷凝器（向环境放热变成中温高压的液体――毛细管（巨大的减压作用变成低温低压的液体）――蒸发器（R600a吸热成气态）——压缩机* 电冰箱：利用电能使制冷剂在制冷系统中进行连续不断的、周期性循环的状态变化达到制冷降温目的的冷藏设备。
* 制冷系统基本组成：8公斤左右）变成低温低压液体高温高压气体制冷剂的环温为32℃，压缩机出口温度为70-80℃* 工作原理：压缩：压缩机将蒸发器内的低温低压气态制冷剂吸入汽缸内，作功压缩后变成高温高压的制冷剂蒸汽排至冷凝器。
冷凝：高温高压的制冷剂蒸汽经冷凝器散热后，变成液态制冷剂。
节流：液态制冷剂经节流膨胀阀（毛细管）节流降压降温后进入蒸发器。
蒸发：液态制冷剂进入蒸发器汽化吸热。
三、电冰箱的分类：1、按制冷剂不同分类：有氟冰箱：制冷剂为含氟物质。
半氟冰箱：制冷剂采用部分无氟物质作为替代。
全无氟冰箱：制冷剂为不含氟物质，又称绿色冰箱。
此外，不同冰箱的发泡剂往往也有所不同：发泡剂也可分为有氟发泡剂和无氟发泡剂。
2、按箱体结构不同分类：单门冰箱、双门冰箱、多门冰箱、对开门冰箱、卧式冰箱等。
3、按用途不同分为： 冷藏箱、冷藏冷冻箱（双温、多温）、冷冻箱 4、按气候环境不同分：※ 荣事达冰箱为亚热带型（ST ）宽气候带冰箱（跨亚热带和温带）。
5、 按制冷方式不同分类（重点）：直冷冰箱、风冷冰箱（又称无霜冰箱）A 、 直冷冰箱：采用自然对流的冷却方式制冷。
B 、 风冷冰箱：采用电扇强制性将蒸发器冷却的冷气吸入冰箱内部，同时强制性地把冰箱内部的空气吸进蒸发器，以达到制冷的目的。
但风冷冰箱也存在耗电大、食物易风干等缺点。
四、冰箱代号含义产品特性代号，如无霜冰箱用W 表示L ）用阿拉伯数字表示C 表示；冷藏冷冻箱用CD 表示；冷冻箱用D 表示）B 表示 10~32 10~3210~38 10~43 国标规定的 能够运行的 温度范围 ( ℃ ) 10~32 25 SN 亚温带 16~32 25 N 温带 18~38 25 ST 亚热带 0~43 18~43 32 T 热带 荣事达冰箱 能够运行的温度范围 ( ℃ ) 国标规定的能正常使用的温度范围 ( ℃ ) 考核 耗电量 的温度 ( ℃ ) 代号 类型五、冰箱的主要性能及技术指标：1、能耗：1）耗电量：在达到国家标准要求的型式实验室内，25℃环境温度下（热带型冰箱的耗电量测试温度为32℃），冰箱稳定运行24小时（设置冷藏室温度为5℃、冷冻室温度为—18℃）的总耗电量。
测量条件：不开门，冷藏室空置，冷冻室放入试验包。
主要影响因素：①环境温度②温控点数字③放入食品④冰箱保温层及其它设计和测试方法的选择。
按国标要求，实际耗电量不得大于厂家标注额定值的115%。
2）输入总功率：43℃环温下，冰箱按标准测试时，冰箱达到稳定运行时的实际输入功率。
对于普通的冰箱而言，输入总功率的大小也反映了所配压缩机的大小，但与耗电量无绝对比例关系；不包括灯泡、补偿加热器、化霜加热所耗功率。
2、有效容积：有效容积：在毛容积基础上扣除灯、蒸发器及空间<25mm的地方为有效容积。
国家允许标注容积在实际容积±3%范围浮动。
3、制冷性能：1）冷冻能力：国标规定，每100L冷冻室有效容积，24小时的冷冻能力不得少于4.5 kg。
2）制冰能力：国标要求，直冷冰箱冰盒中的水应在3小时内完全结成实冰；风冷冰箱冰盒中的水应在2小时内完全结成实冰。
3）冷却速度：与环境温度、食品数量、温控档位有关。
荣事达冰箱一般25℃环温时，空箱状态下，4档以上，1~2小时可以冷却下来。
4）储藏温度：一般冷藏室平均温度为5℃左右。
4、星级：*<-6℃单门是一星级缺点：①冷冻能力小②易结霜③温度高，食品保存周期短**<-12℃二星级*** <-18℃三星级**** <-18℃，并有速冻功能四星级5、密封性能：*国标要求，冰箱任何部位制冷剂泄露量应小于0.5mg/年。
*门封条的漏热量达15%~30%，所以改善门封条的密封状况能够极为有效的达到节能。
*一般冰箱均采用硬密封方式，即依靠门封条内磁条的吸合作用，其密封效果受到两方面影响：①箱体平整度②门封条平整度。
*荣事达冰箱采用门封条软密封，即利用美泰克专利的门封条气囊达到三层密封的效果。
6、噪声：国标要求：250L以下的冰箱，噪声值≤52dB(A)；250L以上的冰箱，噪声值≤55dB(A)。
荣事达冰箱噪声最低在35dB左右冰箱正常噪音的种类及原因：（1）箱体炸裂声（正常）：箱体热胀冷缩造成（2）气流噪音：毛细管内制冷剂流动造成（各品牌均有气流噪音）7、开机率与开机周期：1）开机率（开机频率）：定义:在稳定工况下,开机时间与总时间之比.荣事达电冰箱在25℃环温下的开机率只有25%-35%，耗电量全部小于国家标准的65%.开停100分钟内25℃，温度在中档，开机率为25%~35%，耗电量0.7~0.9度25 75T环↑→开机率↑｛38℃环温，70%~80%，耗电量1.5~2.0度｝｛18℃环温，15%~30%，耗电量0.4~0.7度｝影响因素：①温控数↑→开机率↑——温控打到7，η=100%（在夏季时）②放入食品的多少；③开门次数④环境温度2）开停周期：开机后到下一次开机所间隔的时间。
温控数字小，则开停频繁25℃环温下，温控打在中档，周期约45min~1.5H。
38℃环温下，温控打在中档，周期约2~4H；环温升高→周期变长；温控数↑→周期变长；冷冻食品数量增加→周期长六、荣事达电冰箱主要功能特点1、压缩机：活塞式；滚动转子式（噪音大，对回油要求很高；上菱、华菱）主要用在风冷冰箱。
荣事达采用活塞式压缩机：荣事达电冰箱均采用名牌高效压缩机，包括以下压缩机品牌：北京恩布拉科压缩机、上海合资扎努西压缩机、华意压缩机、黄石东贝优点：性能稳定，噪音小，节能效果好，寿命更长。
恩布拉科雪花压缩机有限公司：恩布拉科集团的总部和主要生产基地位于巴西南部，是世界上最大和高度现代化的压缩机生产企业，年产压缩机２３００多万台，已经占据了全球２５％的市场份额。
９５年４月成立恩布拉科雪花压缩机有限公司，其Ｒ１３４ａ和Ｒ６００ａ系列的压缩机产品在高效、低噪音和低振动方面在国内居领先地位。
恩布拉科雪花公司去年是最高产的一年，180万台的压机产量远远超过170万的设计能力，销售也创历史最高记录。
但由于诸多不利因素的影响，仍造成企业年度亏损。
不管如何，恩布拉科目前在国内市场的占有率仍保持领先。
扎努西电气机械天津压缩机有限公司是意大利扎努西电气机械公司与中国天津海河电冰箱压缩机1993年共同投资成立的，引进意大利扎努西电气公司全套电冰箱压缩机技术，建立了全国第一家电冰箱压缩机合资企业。
扎努西原属于伊莱克斯，20XX年8月，ACC（安联）又收购了伊莱克斯的压缩机分部，其中就包括伊莱克斯早年在中国投资的两个合资厂———天津扎努西和上海扎努西。
ACC与伊莱克斯签订了一个商标使用协议，到20XX年年底，ACC就必须停止使用原有的伊莱克斯的老商标，特别是在欧洲市场。
但是，中国市场是个例外，由于扎努西压缩机的特殊背景，还会继续使用一段时间。
等中国客户逐渐适应了ACC品牌，会根据市场情况，制定新的品牌策略。
（即扎努西品牌会逐渐淡出市场）华意压缩机股份有限公司地处江西省景德镇市，是国内最大的冰箱压缩机供应商，产能600万台左右。
其无氟技术是九十年代初从美国泰康公司引进的高科技成果，在国内处于领先地位，成为我国无氟压缩机的主要生产、出口基地。
AE型无氟压缩机是目前国内替代进口压缩机的首选产品，产品除供应国内市场外还远销俄罗斯、英国、日本、土耳其、阿联酋、南非、斯里兰卡等许多国家。
公司工艺先进、设备精良、测试实验设备先进齐全：有从丹麦引进的迪砂铸造生产线、从日本、德国、意大利、澳大利亚引进的机加工生产线、从德国引进的电机生产线和从澳大利亚引进的总装线等。
所制造的环保型压缩机具有噪声低、高效节能、低压启动性能好、寿命长等特点。
各项技术指标均达到国际先进水平，产品全部通过CCEE 安全认证、CB 认证、德国VDE 认证和美国UL 认证，而且公司在1997年通过了ISO9001质量保证体系认证。
20XX 年收购浙江加西贝拉（海尔、美菱大量使用）53.7%的股权以来，企业规模迅速壮大，荣获江西名牌称号。
华意在技术上并不逊于国外企业，部分产品COP 值甚至已经在扎努西之上，已成为恩布拉科和扎努西在国内的最大竞争对手。
通过当地政府的牵线，以生产我国第一台无氟压缩机而闻名的江西景德镇华意电器总公司，在新年到来之际被广东健力宝集团公司整体收购。
景德镇华意电器总公司系深市上市公司华意压缩的控股股东，持有４０．６７％的股权。
以饮料起家的广东健力宝集团间接控股了华意压缩，成为其第一大股东。
值得关注的是，华意压缩的第二大股东是科龙电器，持有华意压家对冰箱上游资源的竞争是非常激烈的。
黄石东贝电器股份有限公司：1991年，公司引进意大利年产80万台全封闭制冷压缩机生产线建成投产。
1997年，东贝牌全封闭制冷压缩机被评为湖北省"首届精品名牌产品"。
1999年，公司自行研制的R600a 多种规格无氟压缩机通过CE 认证。
2000年，公司100万台无氟压缩机扩建项目一期工程正式实施，项目建成后，实现新增40万台R134a 无氟压缩机生产能力、60万台高效电机生产线的目标。
至此，公司拥有国内同行业品种最多、规格最全、功率跨度最大的包括R600a 和R134a 等5种不同工质、高中低背压、大小规格齐全的5大系列压缩机完整产品体系。
20XX 年，公司自行研发的无氟制冷压缩机的产品能效比COP 值已达到1.70，占据行业领先水平。
近3年，国内冰箱巨头科龙、海尔等采购该公司产品的比例始终保持在50％以上，品牌辐射效应迅速上升。
同时，公司已经开发成功的20个无氟产品全部通过CE 认证，拿到了走向世界市场的通行证。
2、门封条：荣事达电冰箱采用可拆卸式门封条，更有专利设计的门封条气囊三个气室。
气囊上还有一个直径约1毫米的小孔，当关门时，气囊中的空气从小孔中压出，三个气室一个紧压一个，依次压紧，这样，门封条就将冰箱门与箱体牢牢地吸合在一起，同时，门封条气囊与箱胆之间形成45度角贴合，贴合面更大，使门封条和箱胆之间贴合更紧密，锁冷隔热，密封效果极佳，减少冷气泄漏90%以上。
