现场试验检测技术要求(1)

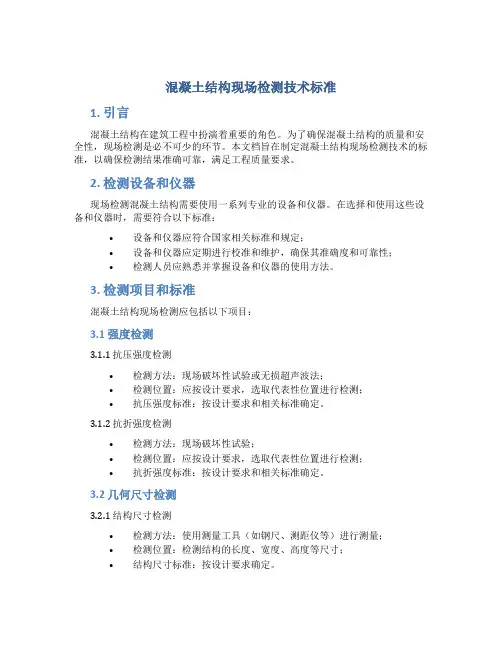

混凝土结构现场检测技术标准1. 引言混凝土结构在建筑工程中扮演着重要的角色。

为了确保混凝土结构的质量和安全性，现场检测是必不可少的环节。

本文档旨在制定混凝土结构现场检测技术的标准，以确保检测结果准确可靠，满足工程质量要求。

2. 检测设备和仪器现场检测混凝土结构需要使用一系列专业的设备和仪器。

在选择和使用这些设备和仪器时，需要符合以下标准：•设备和仪器应符合国家相关标准和规定；•设备和仪器应定期进行校准和维护，确保其准确度和可靠性；•检测人员应熟悉并掌握设备和仪器的使用方法。

3. 检测项目和标准混凝土结构现场检测应包括以下项目：3.1 强度检测3.1.1 抗压强度检测•检测方法：现场破坏性试验或无损超声波法；•检测位置：应按设计要求，选取代表性位置进行检测；•抗压强度标准：按设计要求和相关标准确定。

3.1.2 抗折强度检测•检测方法：现场破坏性试验；•检测位置：应按设计要求，选取代表性位置进行检测；•抗折强度标准：按设计要求和相关标准确定。

3.2 几何尺寸检测3.2.1 结构尺寸检测•检测方法：使用测量工具（如钢尺、测距仪等）进行测量；•检测位置：检测结构的长度、宽度、高度等尺寸；•结构尺寸标准：按设计要求确定。

3.2.2 表面平整度检测•检测方法：使用水平仪、直尺等工具进行测量；•检测位置：检测结构表面的平整度和水平度；•表面平整度标准：按设计要求和相关标准确定。

3.3 建筑材料检测3.3.1 混凝土配合比检测•检测方法：现场采集混凝土样品进行实验室测试；•检测位置：随机选取施工过程中的混凝土样品进行检测；•配合比标准：按设计要求和相关标准确定。

3.3.2 钢筋质量检测•检测方法：使用金属探测仪等设备进行检测；•检测位置：检测钢筋的质量和布置情况；•钢筋质量标准：按设计要求和相关标准确定。

4. 检测流程和记录混凝土结构现场检测应按以下流程进行：1.根据设计要求和规范确定检测项目和标准；2.配备合适的检测设备和仪器；3.按照规定的位置和方法进行检测；4.记录检测结果，包括检测位置、检测日期、检测人员等信息；5.分析和评估检测结果，确保符合要求；6.如有不合格情况，及时采取纠正措施。

岩土工程试验样品采样及送检技术要求一、采样要求（一）土样1、采样（1）采取原状土或扰动土应根据工程性质决定。

凡是建筑物的天然地基，天然边坡，天然地层等应采取原状土；凡是路堤填料，桥头填土，地基基础回填等可以采取扰动土。

如工程对象既属天然边坡稳定，又作土方调配作为填料，除采取所需原状土外，还需取满足扰动土取样数量。

不论何种工程，如果只是要求进行土的分类，可只采取扰动土。

所取任何样品应具有一定代表性。

（2）土样可在试坑、平洞、竖井、天然地面以及钻孔中采取，所取土样应具有一定代表性，采取土样时，应让土样受到最小程度扰动，并保持土的原状结构及天然湿度；用钻机取样时，在钻孔中直径不宜小于12厘米，并使用专用薄壁取土器，以减少土的受扰动影响；在试坑、平洞、竖井、天然地面人工采样时，应将所取样品人工修削成土样筒大小的土柱，然后装入土样筒中。

（3）采取土样数量应满足所要求进行的试验项目和试验方法的需要。

采取土样数量参考下表：不同试验项目所需土样数量表注：1 土样体积φ10×20cm指标准取样筒一筒数量。

2 表中所列“取样重量或体积”均指对应项目一组土样所需数量，如工程需要做多种状态、方法试验时，应视具体情况多取样品。

3 特殊试验项目的取样数量，可酌量采取。

4 做原状土的力学试验后的多余扰动土，可供做重塑土或其他物理试验项目，可少取扰动土，但击实试验例外。

2、土样的封装（1）原状土还是要保持天然含水量的扰动土，在采取后应立即密封取土筒，不满取土筒的原状土样，土与筒壁之间的缝隙，应以近似天然湿度的扰动土充填后再行密封。

土样筒两端应加盖，取土筒上所有的缝隙均应以胶布封严并涂上融蜡。

如无取土筒，也可将取出的原状土块用纱布包裹后，全部以融蜡浇注，以防土中水分散失。

（2）土样标签，土样筒外应贴有标签，标签上应清楚记录勘察（送样）单位、工程名称、取样（钻孔或探坑）编号、取样地点、取样层位（深度）、土的分类定名、取样人、项目负责人、取样时天气和取样日期、土样原状或扰动等信息。

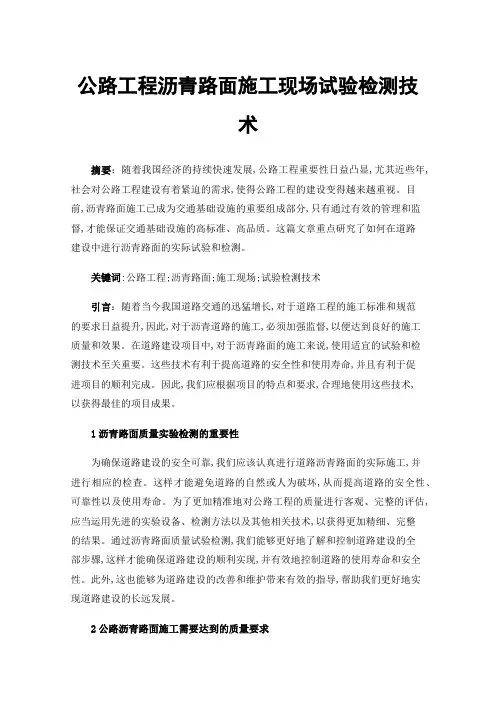

公路工程沥青路面施工现场试验检测技术摘要：随着我国经济的持续快速发展,公路工程重要性日益凸显,尤其近些年,社会对公路工程建设有着紧迫的需求,使得公路工程的建设变得越来越重视。

目前,沥青路面施工已成为交通基础设施的重要组成部分,只有通过有效的管理和监督,才能保证交通基础设施的高标准、高品质。

这篇文章重点研究了如何在道路建设中进行沥青路面的实际试验和检测。

关键词:公路工程;沥青路面;施工现场;试验检测技术引言：随着当今我国道路交通的迅猛增长,对于道路工程的施工标准和规范的要求日益提升,因此,对于沥青道路的施工,必须加强监督,以便达到良好的施工质量和效果。

在道路建设项目中,对于沥青路面的施工来说,使用适宜的试验和检测技术至关重要。

这些技术有利于提高道路的安全性和使用寿命,并且有利于促进项目的顺利完成。

因此,我们应根据项目的特点和要求,合理地使用这些技术,以获得最佳的项目成果。

1沥青路面质量实验检测的重要性为确保道路建设的安全可靠,我们应该认真进行道路沥青路面的实际施工,并进行相应的检查。

这样才能避免道路的自然或人为破坏,从而提高道路的安全性、可靠性以及使用寿命。

为了更加精准地对公路工程的质量进行客观、完整的评估,应当运用先进的实验设备、检测方法以及其他相关技术,以获得更加精细、完整的结果。

通过沥青路面质量试验检测,我们能够更好地了解和控制道路建设的全部步骤,这样才能确保道路建设的顺利实现,并有效地控制道路的使用寿命和安全性。

此外,这也能够为道路建设的改善和维护带来有效的指导,帮助我们更好地实现道路建设的长远发展。

2公路沥青路面施工需要达到的质量要求近年来,由于社会生产力的迅猛增长,特别是在道路建设方面。

为此,越来越多的专家和技术团队开始重视道路建设,尤其是沥青道路。

道路建设的质量是决定道路交通安全和可信度的重要因素,因此,道路建设必须加强管理和监督,以确保城市道路建设项目能够顺利完成,并为社会带来更多好处。

钻孔灌注桩成孔、地下连续墙成槽检测技术要求一、基本规定（一）检测机构检测机构应通过省级以上计量行政主管部门的计量认证。

（二）检测仪器设备1、检测仪器设备必须是具有计量器具生产许可证的厂家生产的合格产品，并在标定有效期内使用。

2、检测仪器设备应具有良好的稳定性及绝缘性，且应具备检测工作所必须的防尘、防潮、防震等功能，并能在-10～+40℃温度范围内正常工作。

（三）检测数量1、等直径钻孔灌注桩的成孔检测数量应不少于总桩孔数的20%，且不少于10个桩孔，柱下三桩或三桩以下承台桩孔的成孔检测数量应不少于1个桩孔。

2、挤扩灌注桩的成孔检测数量应不少于总桩孔数的30%，且不少于20个桩孔，柱下三桩或三桩以下承台桩孔的成孔检测应不少于1个桩孔，市政桥梁基础桩孔应100%检测。

3、地下连续墙重要结构每槽段都应进行成槽检测，一般结构的成槽检测可抽测总槽段数的20%。

4、试成孔（槽）及静载试验桩孔应全部进行成孔（槽）检测。

（四）检测抽样原则1、对施工质量有疑问的孔（槽）；2、不同机台或采用不同工艺开始施工的2个孔（槽）；3、水平方向地层性质差异大或容易发生偏斜、坍塌、缩径等不利于施工区段内的孔（槽）；4、设计认为重要结构部位的桩孔；5、地下连续墙墙体转角处；6、无自纠偏装置成槽机械施工的槽段；7、随机抽样，基本均匀分布。

（五）检测前准备1、检测前应具备并熟悉下列资料：（1）委托方和设计方的检测要求；（2）岩土工程勘察资料、桩（墙）设计资料及桩（墙）平面布置图；（3）相关的成孔（槽）工艺资料。

2、检测前，应踏勘施工现场，编制检测方案。

（六）重复检测与扩大检测1、现场每孔（槽）检测完后，应及时向有关部门提供检测结果。

2、成孔（槽）质量检验标准，应符合《建筑地基基础工程施工质量验收规范》（GB50202）表5.6.4-2及现行各标准中的相关规定。

当检测结果不满足检验标准规定时，应立即通知有关部门，经处理后进行重复检测，直至符合要求。

《检验检测机构资质认定评审现场试验考核技术要求》一．总则
1.本技术要求适用检验检测机构资格认定评审现场考核，现场考核内容包括实验室设施、设备、实验室管理及操作人员的技术能力等。

2.本技术要求实施前，评审机构应对申请机构提出的实验室管理体系和技术资料，进行了解，把握该实验室的运行状态。

二．实验室设施
1.实验室设施包括实验室空间、设备及其相关设施，应达到能满足检测项目要求的基本条件。

2.实验室的空间布局和设施安装，应满足检测工作的要求，保证测试环境的有效控制并避免因室内移动物体而误影响测试结果，满足污染物积累的要求。

三．设备
1.设备的数量、型号、精度及其使用状况应符合检测项目的要求。

2.设备应定期维护，保持良好的使用状态，准确度应符合相关要求。

四．实验室管理及操作人员的技术能力
1.实验室应定期实施实验管理培训，提高管理水平，维护实验室的安全和质量；
2.实验室应有责任人，具备负责管理的能力，对检测人员执行实验测试的技术能力进行考核和管理，并确保操作人员掌握本科室管理要求，能够正确操作相关设备；
3.检测操作人员应获得实验技术能力评定资质。

(一)土样1、采样(1)采取原状土或者扰动土应根据工程性质决定.凡是建造物的天然地基，天然边坡,天然地层等应采取原状土;凡是路堤填料，桥头填土,地 基基础回填等可以采取扰动土。

如工程对象既属天然边坡稳定， 又作 土方调配作为填料， 除采取所需原状土外， 还需取满足扰动土取样数 量。

不论何种工程，如果只是要求进行土的分类 ,可只采取扰动土。

所取任何样品应具有一定代表性。

(2)土样可在试坑、平洞、竖井、天然地面以及钻孔中采取，所 取土样应具有一定代表性， 采取土样时， 应让土样受到最小程度扰动， 并保持土的原状结构及天然湿度;用钻机取样时,在钻孔中直径不宜小 于 12 厘米， 并使用专用薄壁取土器， 以减少土的受扰动影响;在试坑、 平洞、竖井、天然地面人工采样时 ,应将所取样品人工修削成土样筒 大小的土柱，然后装入土样筒中.(3)采取土样数量应满足所要求进行的试验项目和试验方法的需要.采取土样数量参考下表:不同试验项目所需土样数量表取样分量或者体积80— 100g80— 100 g备注兼做力学试 验时不单独取样土样类别砂类土粘性土 试验项目含水率状态扰动扰动最大粒径mm密度比重颗粒分析液、塑限相对密度收缩膨胀湿化毛细管水上升高度渗透砂类土粘性土砂、砾砂类土粘性土砂、砾砂类土粘性土粘性土砂类土粘性土粘性土粘性土砂类土粘性土砂类土粘性土原状原状扰动扰动扰动扰动扰动扰动扰动原状扰动原状扰动原状原状扰动原状扰动扰动原状扰动φ10×10 c m 1 筒φ10×10 c m 1 筒2—10kg50—100g50g1—7kg200—500g100g500gφ10×20cm1 筒1 。

5kgφ10×20cm1 筒1kgφ10×20cm1 筒φ10×20cm2 筒2 。

5kgφ10×20cm1 筒2kg2 。

5kgφ10×10cm1 筒2kg兼做力学试验时不单独取样兼做力学试验时不单独取样〈0.5〉5〈2>5击实压缩三轴剪切直接剪切残存强度无侧限抗压强度住手角有机质含量易溶盐砂类土粘性土粘性土砂类土粘性土砂类土粘性土粘性土粘性土砂类土粘性土粘性土扰动扰动原状扰动扰动原状扰动扰动原状扰动原状扰动原状扰动扰动扰动扰动扰动<2〈2〈2〈2〈2〈2<530kg30kgφ10×10cm1 筒2kg5kgφ10×20cm3 筒5kg3kgφ10×20cm2 筒3kgφ10×20cm2 筒5kgφ10×20cm2 筒2.5kg1kg3kg200g500g注：1 土样体积φ10×20cm 指标准取样筒一筒数量.2 表中所列“取样分量或者体积”均指对应项目一组土样所需数量,如工程需要做多种状态、方法试验时，应视具体情况多取样品。

岩土工程试验样品采样及送检技术要求一、采样要求（一）土样1、采样（1）采取原状土或扰动土应根据工程性质决定。

凡是建筑物的天然地基，天然边坡，天然地层等应采取原状土；凡是路堤填料，桥头填土，地基基础回填等可以采取扰动土。

如工程对象既属天然边坡稳定，又作土方调配作为填料，除采取所需原状土外，还需取满足扰动土取样数量。

不论何种工程，如果只是要求进行土的分类，可只采取扰动土。

所取任何样品应具有一定代表性。

（2）土样可在试坑、平洞、竖井、天然地面以及钻孔中采取，所取土样应具有一定代表性，采取土样时，应让土样受到最小程度扰动，并保持土的原状结构及天然湿度；用钻机取样时，在钻孔中直径不宜小于12厘米，并使用专用薄壁取土器，以减少土的受扰动影响；在试坑、平洞、竖井、天然地面人工采样时，应将所取样品人工修削成土样筒大小的土柱，然后装入土样筒中。

（3）采取土样数量应满足所要求进行的试验项目和试验方法的需要。

采取土样数量参考下表：2 表中所列“取样重量或体积”均指对应项目一组土样所需数量，如工程需要做多种状态、方法试验时，应视具体情况多取样品。

3 特殊试验项目的取样数量，可酌量采取。

4 做原状土的力学试验后的多余扰动土，可供做重塑土或其他物理试验项目，可少取扰动土，但击实试验例外。

2、土样的封装（1）原状土还是要保持天然含水量的扰动土，在采取后应立即密封取土筒，不满取土筒的原状土样，土与筒壁之间的缝隙，应以近似天然湿度的扰动土充填后再行密封。

土样筒两端应加盖，取土筒上所有的缝隙均应以胶布封严并涂上融蜡。

如无取土筒，也可将取出的原状土块用纱布包裹后，全部以融蜡浇注，以防土中水分散失。

（2）土样标签，土样筒外应贴有标签，标签上应清楚记录勘察（送样）单位、工程名称、取样（钻孔或探坑）编号、取样地点、取样层位（深度）、土的分类定名、取样人、项目负责人、取样时天气和取样日期、土样原状或扰动等信息。

每一试样应贴上样品标签，标签用墨水笔书写清楚，贴于土样筒外，标签上用“↑”表示土样上层面方向。

砌体工程现场检测技术标准一、检测程序及工作内容1、现场检测工作的程序，应按以下框图进行：2、调查阶段包括下列工内容：（1）收集被检测工程的原设计图纸、施工验收资料、砖与砂浆的品种及有关原材料的试验资料。

（2）现场调查工程的结构形式、环境条件、使用期间的变更情况、砌体质量及其存在的问题。

113（3）进一步明确检测原因和委托方的具体要求。

3、应根据调查结果和确定的检测目的、内容和范围，选择一种或数种检测方法。

对被检测工程划分检测单元，并确定测区和测点数。

4、测试前应检查设备、仪器，并应进行标定。

5、计算分析过程中，若发现测试数据不足或出现异常情况，应组织补充测试。

6、检测工作完毕，应及时提出符合检测目的的检测报告。

7、现场测试结束时，应立即修补因检测造成的砌体局部损伤部位。

修补后的砌体，应满足原构件承载能力的要求。

8、从事测试和强度推定的人员，应经专门培训，合格者方能参加测试和撰写报告。

二、检测单位、测区和测点1、当检测对象为整栋建筑物和建筑物的一部分时，应将期划分为一个或若干个可以独立进行分析的结构单元，每一结构单元划分为若干个检测单元。

2、每一检测单元内，应随即选择6个构件（单片墙体、柱）作为6个测区。

当一个检测单元不足6个构件时，应将每个构件作为一个测区。

3、每一测区应随即布置若干测点。

各种检测方法的测点数，应适合下将要求：（1）原位轴压法、扁顶法、原位单剪法、筒压法：测点数不应少于1个。

（2）原位单砖双剪法、推出法、砂浆片剪切法、回弹法、点何法、射钉法：测点数不应少于5个。

注：回弹法的测位，相当于其他检测方法的测点。

一、检测方法分类及其选用原则1、砌体工程的现场检验方法，按对墙体损伤程度，可分为以下两类：（1）非破损检测方法，在检测过程中，对砌体结构的既有性能114没有影响。

（2）局部破损检验方法，在检测过程中，对砌体结构的既有性能有局部的、暂时的影响，但可修复。

2、砌体工程的现场检测方法，按测试内容可分为下列几类：（1）检验砌体抗压强度：原位轴压法、扁顶法；（2）检测砌体工作应力、弹性模量：扁性法；（3）检测砌体抗剪强度：原位单剪法、原位单砖双剪法；（4）检测砌筑砂浆强度：推出法、筒压法、砂浆片剪法、回弹法、点荷法、射钉法。

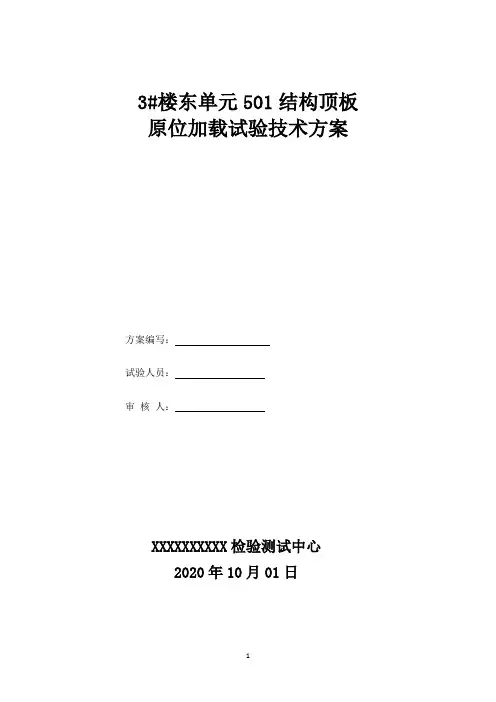

3#楼东单元501结构顶板原位加载试验技术方案方案编写：试验人员：审核人：XXXXXXXXXX检验测试中心2020年10月01日目录一、工程概况 (3)二、原位加载试验依据 (3)三、原位加载试验流程和方法 (3)四、试验过程中的事项………………………………………………… .4五、试验数据处理和分析 (5)六、检测质量保证、管理措施及工期 (6)七、人员配备及检测设备 (7)3#楼东单元501结构顶板原位加载试验技术方案一、工程概况XXXXXXXXXXXX为新建商业服务设施及居住项目，位于XX大道以北、十里铺地铁站口，其中3#楼为层高超过100m的46层剪力墙结构建筑，目前正在室内外装修阶段。

建设单位为XXXXX置业有限公司，设计单位为XXXX建筑设计研究总院有限公司，施工单位为XXXXXXX公司武汉分公司，监理单位为XXX工程监理咨询有限公司。

因3#楼东单元501在装修过程中发现（3-36）~（3-39）/（3-E）~（3-k）区域顶楼板结构出现数条超规范的裂缝，且从外观观察有裂缝特征呈现为贯通裂缝，建设方担心影响结构安全和正常功能使用，为此施工单位和建设单位共同委托湖北省建筑工程质量监督检验测试中心对该区域顶楼板结构进行原位加载试验，且确定本次原位加载试验的类型和目的为检验楼板构件承载力。

该区域楼板结构参数大致如下：①板厚120mm，②混凝土设计强度C35，③荷载设计值~活荷载2.0KN/㎡、装修荷载~0.5KN/㎡，结构重要系数γ0取1.0，④加载试验范围（3-36）~（3-38）/（3-J）~（3-k)区域2.35×3.7≈8.7㎡、（3-36）~（3-39）/（3-E）~（3-J)区域4.0×（4.0+1.8）≈23.2㎡，合计≈31.9㎡。

二、原位加载试验依据1、《混凝土结构试验方法标准》GB/T50152-20122、《混凝土结构工程施工验收规范》GB 50204-20153、《混凝土结构现场检测技术标准》GB/T50784-20134、《回弹法检测混凝土抗压强度技术规程》JGJ/T23-20115、《委托方提供的该工程相关设计图纸资料》三、原位加载试验流程和方法1、试验前收集结构的各类相关信息，包括原设计文件、施工和验收资料、服役历史、后续使用年限内的荷载和使用功能，已有的缺陷以及可能存在的安全隐患。
