骨架油封型号大全(2)

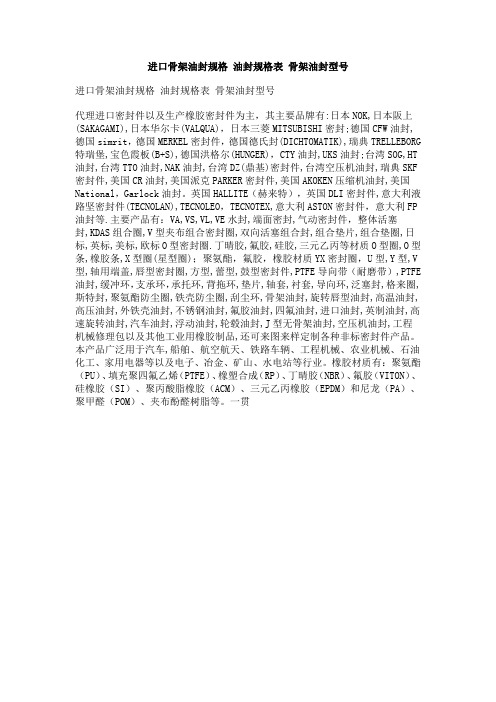

进口骨架油封规格油封规格表骨架油封型号进口骨架油封规格油封规格表骨架油封型号代理进口密封件以及生产橡胶密封件为主，其主要品牌有:日本NOK,日本阪上(SAKAGAMI),日本华尔卡(VALQUA)，日本三菱MITSUBISHI密封;德国CFW油封,德国simrit，德国MERKEL密封件，德国德氏封(DICHTOMATIK),瑞典TRELLEBORG 特瑞堡,宝色霞板(B+S),德国洪格尔(HUNGER)，CTY油封,UKS油封;台湾SOG,HT 油封,台湾TTO油封,NAK油封,台湾DZ(鼎基)密封件,台湾空压机油封,瑞典SKF 密封件,美国CR油封,美国派克PARKER密封件,美国AKOKEN压缩机油封,美国National，Garlock油封。

英国HALLITE（赫来特），英国DLI密封件,意大利液路坚密封件(TECNOLAN),TECNOLEO，TECNOTEX,意大利ASTON密封件，意大利FP 油封等.主要产品有：VA,VS,VL,VE水封,端面密封,气动密封件，整体活塞封,KDAS组合圈,V型夹布组合密封圈,双向活塞组合封,组合垫片,组合垫圈,日标,英标,美标,欧标O型密封圈.丁晴胶,氟胶,硅胶,三元乙丙等材质O型圈,O型条,橡胶条,X型圈(星型圈)；聚氨酯，氟胶，橡胶材质YX密封圈，U型,Y型,V 型,轴用端盖,唇型密封圈,方型,蕾型,鼓型密封件,PTFE导向带（耐磨带）,PTFE 油封,缓冲环，支承环，承托环,背拖环,垫片,轴套,衬套,导向环,泛塞封,格来圈,斯特封,聚氨酯防尘圈,铁壳防尘圈,刮尘环,骨架油封,旋转唇型油封,高温油封,高压油封,外铁壳油封,不锈钢油封,氟胶油封,四氟油封,进口油封,英制油封,高速旋转油封,汽车油封,浮动油封,轮毂油封,J型无骨架油封,空压机油封,工程机械修理包以及其他工业用橡胶制品,还可来图来样定制各种非标密封件产品。

本产品广泛用于汽车,船舶、航空航天、铁路车辆、工程机械、农业机械、石油化工、家用电器等以及电子、冶金、矿山、水电站等行业。

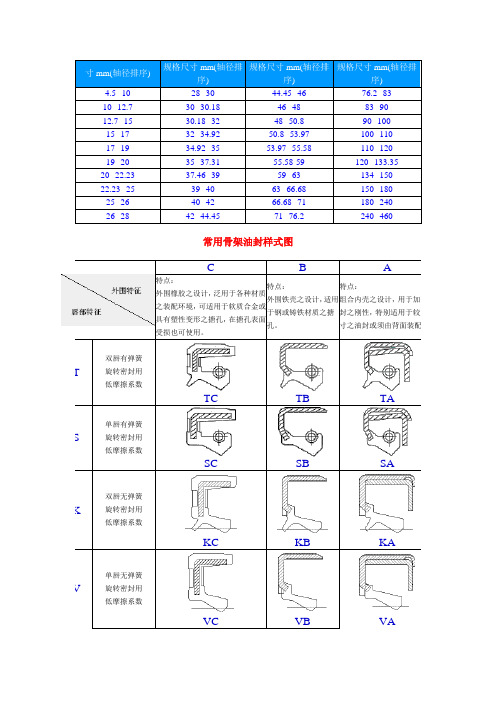

寸mm(轴径排序)规格尺寸mm(轴径排
序)
规格尺寸mm(轴径排
序)
规格尺寸mm(轴径排
序)
4.5--10 28--30 44.45--46 76.2--83 10--12.7 30--30.18 46--48 83--90 12.7--15 30.18--32 48--50.8 90--100 15--17 32--34.92 50.8--53.97 100--110 17--19 34.92--35 53.97--5
5.58 110--120 19--20 35--37.31 55.58-59 120--133.35 20--22.23 37.46--39 59--63 134--150 22.23--25 39--40 63--6
6.68 150--180 25--26 40--42 66.68--71 180--240 26--28 42--44.45 71--76.2 240--460
常用骨架油封样式图
C B A
特点：
外围橡胶之设计，泛用于各种材质之装配环境，可适用于软质合金或具有塑性变形之搪孔，在搪孔表面受损也可使用。

特点：
外围铁壳之设计，适用
于钢或铸铁材质之搪
孔。

特点：
组合内壳之设计，用于加强油
封之刚性，特别适用于较大尺
寸之油封或须由背面装配者
T 双唇有弹簧
旋转密封用
低摩擦系数
TC TB TA
S 单唇有弹簧
旋转密封用
低摩擦系数
SC SB SA
K 双唇无弹簧
旋转密封用
低摩擦系数
KC KB KA
V 单唇无弹簧
旋转密封用
低摩擦系数
VC VB VA。

骨架油封骨架油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏，通常用于旋转轴，是一种旋转轴唇密封。

骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。

按骨架型式可分为内骨架油封，外骨架油封，内外露骨架油封。

骨架油封是采用优质丁腈橡胶和钢板制作而成，质量稳定，使用寿命长。

广泛用于汽车，摩托车曲轴，凸轮轴，差速器，减震器，发动机，车桥，前后轮等部位。

平时应用时应：1、防止泥沙、灰尘、水气等自外侵入轴承中；2、限制轴承中的润滑油漏出。

对油封的要求是尺寸（内径、外径和厚度）应符合规定；要求有适当的弹性，能将轴适当地卡住，起到密封作用；要耐热、耐磨、强度好、耐介质（油或水等），使用寿命长。

合理使用油封，应注意以下几点：(1)轴的转速由于设计和结构上的原因，高转数的轴应使用高速油封，低转速的轴使用低速油封，不能将低速油封用于高速轴上，反之也不行。

(2)环境温度在使用温度较高的情况下，应选用聚丙烯酯或硅、氟、硅氟橡胶。

并应设法降低油箱中的油温。

在使用温度过低的情况下，应选用耐寒橡胶。

(3)压力一般的油封承受压力能力差，压力过大时油封会变形。

在压力过大的使用条件下应采用耐压支承圈或加强的耐压油封。

(4)安装上的偏心程度油封和轴配合时偏心过大，则其密封性会变差，特别是在轴转速高时尤为严重。

如果偏心过大时，可采用“W”形断面的油封。

(5)轴的表面光洁度，直接影响油封的使用寿命，即轴的光洁度高，油封使用寿命就会长。

(6)注意在油封的唇口应有一定量的润滑油。

(7)要特别注意防止尘土浸入油封。

一、与骨架油封配套的轴和孔要求骨架油封是通用件和标准件，它与轴、孔用的弹性档圈一样，只要按轴或孔的公称直径尺寸报规格就行了，骨架油封也是如此，反过来说已知骨架油封的内外径及高度的公称尺寸后，就可按其公称尺寸+公差加工轴、座的实际尺寸。

基本要求：1，轴的材质一般选用碳素钢，如不得不使用铸铁时，推荐使用球墨铸铁。

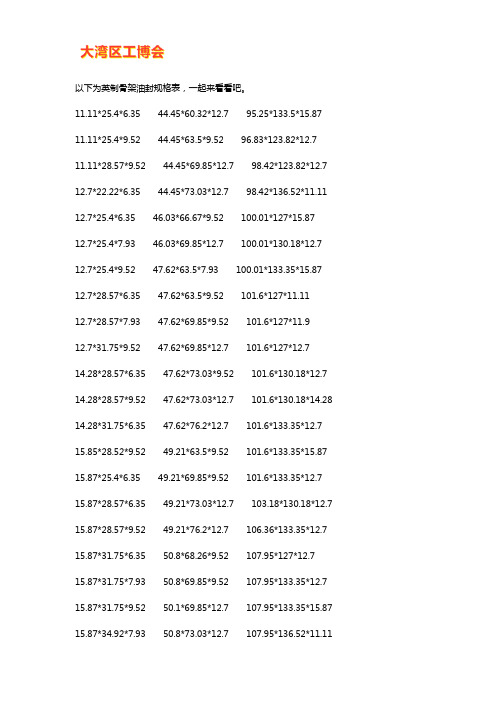

以下为英制骨架油封规格表，一起来看看吧。

11.11*25.4*6.35 44.45*60.32*12.7 95.25*133.5*15.87 11.11*25.4*9.52 44.45*63.5*9.52 96.83*123.82*12.711.11*28.57*9.52 44.45*69.85*12.7 98.42*123.82*12.712.7*22.22*6.35 44.45*73.03*12.7 98.42*136.52*11.11 12.7*25.4*6.35 46.03*66.67*9.52 100.01*127*15.87 12.7*25.4*7.93 46.03*69.85*12.7 100.01*130.18*12.7 12.7*25.4*9.52 47.62*63.5*7.93 100.01*133.35*15.87 12.7*28.57*6.35 47.62*63.5*9.52 101.6*127*11.11 12.7*28.57*7.93 47.62*69.85*9.52 101.6*127*11.9 12.7*31.75*9.52 47.62*69.85*12.7 101.6*127*12.7 14.28*28.57*6.35 47.62*73.03*9.52 101.6*130.18*12.7 14.28*28.57*9.52 47.62*73.03*12.7 101.6*130.18*14.2814.28*31.75*6.35 47.62*76.2*12.7 101.6*133.35*12.715.85*28.52*9.52 49.21*63.5*9.52 101.6*133.35*15.87 15.87*25.4*6.35 49.21*69.85*9.52 101.6*133.35*12.7 15.87*28.57*6.35 49.21*73.03*12.7 103.18*130.18*12.7 15.87*28.57*9.52 49.21*76.2*12.7 106.36*133.35*12.7 15.87*31.75*6.35 50.8*68.26*9.52 107.95*127*12.7 15.87*31.75*7.93 50.8*69.85*9.52 107.95*133.35*12.7 15.87*31.75*9.52 50.1*69.85*12.7 107.95*133.35*15.87 15.87*34.92*7.93 50.8*73.03*12.7 107.95*136.52*11.1115.87*34.92*9.52 50.8*76.2*9.52 107.95*139.7*14.28 17.46*31.75*6.35 50.8*76.2*12.7 107.95*152.4*19.02 17.46*34.92*9.52 50.8*82.55*12.7 109.53*136.52*12.7 17.46*38.1*9.52 52.38*73.03*9.52 149.22*174.62*12.7 19.05*25.4*3.96 52.38*76.2*12.7 150.81*177.8*12.7 19.05*28.57*6.35 53.97*73.03*9.52 152.4*177.8*12.7 19.05*31.75*6.35 53.97*73.03*7.93 152.4*190.5*12.7 19.05*31.75*7.93 53.97*73.03*15.87 152.4*190.5*15.87 19.05*31.75*9.52 53.97*76.2*12.7 152.4*190.5*19.05 19.05*34.93*6.35 53.97*77.74*12.7 153.98*180.97*12.7 19.05*34.93*9.52 53.97*80.96*11.9 155.57*180.97*12.7 19.05*38.1*7.93 55.56*76.2*9.52 157.1*180.97*12.719.05*38.1*9.52 55.56*76.2*12.7 157.1*190.5*6.3520.64*34.92*6.35 55.56*80.96*12.7 158.75*182.56*15.87 20.64*34.92*9.52 55.56*82.55*12.7 158.75*184.15*12.7 22.22*31.75*6.35 55.56*85.72*12.7 158.75*190.5*19.05 22.22*34.92*6.35 57.15*76.2*9.52 158.75*196.85*15.87 22.22*34.92*9.52 57.15*76.2*12.7 160.33*187.32*12.7 22.22*38.1*6.35 57.15*80.96*12.7 161.92*187.32*12.7 22.22*38.1*9.52 57.15*82.55*12.7 161.93*200.03*19.05 22.22*41.28*9.52 57.15*85.72*12.7 163.51*190.5*12.7 22.22*44.45*9.52 58.73*79.38*9.52 165.1*190.5*12.723.81*38.1*9.52 58.73*85.72*12.7 165.1*196.85*15.87 23.81*41.28*9.52 60.32*79.38*9.52 165.1*203.2*19.05 23.81*44.45*9.52 60.32*85.72*12.7 166.68*193.67*12.7 25.4*36.51*6.35 60.32*88.8*11.11 168.27*193.68*12.7 25.4*38.1*6.35 61.91*82.55*9.52 168.27*193.68*15.87 25.4*38.1*7.93 61.91*88.9*9.52 168.27*206.38*19.05 25.4*38.1*9.52 61.91*88.9*11.11 168.27*209.55*15.87 25.4*39.69*6.7 63.5*82.55*9.52 169.86*196.85*12.7 25.4*44.45*6.35 63.5*82.55*12.7 171.45*196.85*12.7 25.4*44.45*9.52 63.5*85.72*12.7 171.45*209.55*19.05 25.4*50.8*9.52 63.5*88.9*9.52 173.03*200.02*12.725.4*50.8*12.7 63.5*88.9*12.7 174.62*200.02*12.726.98*41.27*7.93 63.5*88.9*15.87 176.21*203.2*12.7 26.98*47.62*9.52 63.5*95.25*12.7 177.8*203.2*12.7 28.57*38.1*6.35 65.09*85.73*9.52 177.8*215.9*19.05 28.57*41.27*7.93 65.09*88.9*12.7 180.97*219.07*14.28 28.57*44.25*9.52 65.09*92.08*12.7 184.15*209.15*15.87 28.57*44.45*11.11 65.09*95.25*12.7 184.15*215.9*19.05 28.57*47.63*6.35 66.67*84.93*11.11 184.15*222.25*14.28 28.57*47.63*9.52 66.67*85.73*9.52 187.32*225.4*14.28 30.16*50.8*9.52 66.67*88.9*12.7 190.5*215.9*19.05 30.16*57.15*12.7 66.67*92.08*11.9 190.5*215.9*12731.75*42.85*4.76 66.67*95.25*12.7 190.5*228.6*14.28 31.75*42.85*9.52 69.85*88.9*9.52 190.5*228.6*19.05 31.75*44.45*6.35 69.85*88.9*12.7 193.67*231.67*14.28 31.75*44.45*9.52 69.85*92.08*12.7 193.67*241.3*14.28 31.75*47.62*9.52 69.85*95.25*12.7 196.85*222.25*19.05 31.75*47.62*7.93 69.85*98.42*11.9 196.85*234.95*14.28 31.75*50.8*12.7 69.85*98.42*12.7 200.02*238.12*14.28 31.75*50.8*9.52 71.44*92.08*9.52 203.2*228.6*15.87 31.75*53.98*11.13 73.03*92.08*9.52 203.2*234.93*19.05 31.75*53.98*7.93 73.03*95.25*12.7 203.2*241.3*14.28 31.75*57.15*7.93 73.03*101.6*11.9 203.2*241.3*19.05 31.75*57.15*9.52 73.03*101.6*12.7 206.37*244.47*14.28 31.75*57.15*12.7 74.61*95.25*9.52 209.55*247.65*14.2833.33*53.97*9.52 76.2*95.25*9.52 209.55*254.0*19.0534.92*47.62*7.93 76.2*95.25*12.7 212.72*250.82*14.28 34.92*50.8*7.93 76.2*101.6*11.9 212.72*263.53*25.4 34.92*50.8*12.7 76.2*101.6*12.7 215.9*254.0*14.28 34.92*52.38*9.52 76.2*104.77*14.28 215.9*254.0*15.87 34.92*53.98*7.93 76.2*107.95*15.87 215.9*254.0*19.05 34.92*53.98*9.52 76.2*114.3*12.7 219.07*257.11*14.28 34.92*53.98*11.11 76.2*114.3*15.87 222.25*260.35*14.28 34.92*57.15*7.93 79.37*101.6*12.7 222.25*266.7*19.0534.92*57.15*9.52 79.37*104.77*12.7 225.42*263.5*14.28 34.92*57.15*12.7 79.37*107.95*15.87 228.6*254.0*19.0534.92*63.5*12.7 79.37*114.3*12.7 228.6*260.35*19.0535.92*53.98*9.52 80.96*107.95*12.7 228.6*266.7*19.0536.51*52.38*7.93 80.96*107.95*14.28 228.6*266.7*14.28 36.51*52.38*12.7 80.96*111.11*12.7 228.6*279.4*25.4 36.51*63.5*12.7 80.96*114.3*12.7 231.37*269.87*14.28 36.51*57.15*9.52 80.96*127*12.7 234.95*273.05*14.28 38.1*50.4*12.7 82.55*101.65*12.7 234.95*279.4*19.05 38.1*50.8*5.6 82.55*107.95*12.7 238.12*276.22*14.28 38.1*52.38*6.35 82.55*114.3*12.7 241.3*266.7*15.87 38.1*52.38*7.93 84.13*111.11*12.7 241.3*279.4*14.28 38.1*57.15*7.93 85.72*111.11*12.7 241.3*279.4*19.05 38.1*57.15*9.52 85.72*114.3*12.7 244.47*282.57*14.28 38.1*60.32*12.7 85.72*114.3*14.28 247.65*282.57*14.28 38.1*60.32*9.52 85.72*117.48*15.87 247.65*285.75*14.28 38.1*63.5*12.7 85.72*133.35*12.7 247.65*292.1*19.0538.1*63.5*9.52 87.31*107.95*12.7 247.65*298.45*17.4639.68*57.15*9.52 87.31*114.3*12.7 250.82*288.92*14.28 39.68*60.32*9.52 88.90*114.3*11.9 254.0*279.4*19.05 39.68*60.32*12.7 88.90*114.3*12.7 254.0*292.1*14.28 39.68*63.5*12.7 88.90*114.3*14.28 254.0*292.1*19.0539.68*66.67*11.11 88.90*120.65*15.87 266.7*304.8*19.0541.27*57.15*9.52 88.90*127*12.7 266.7*317.5*19.0541.27*60.32*9.52 90.48*117.47*12.7 273.05*323.85*25.441.27*60.32*7.93 92.07*127*12.7 279.4*304.8*15.8741.27*60.32*12.7 92.07*133.35*15.87 279.4*317.5*19.0541.27*63.5*12.7 93.66*127*11.9 292.1*320.67*17.4641.27*69.85*12.7 93.66*117.48*12.7 304.8*349.85*19.0542.86*61.91*7.93 95.25*114.3*12.7 368.3*406.4*19.0542.86*63.5*9.52 95.25*120.65*12.7 400.05*457.2*22.2242.86*69.85*12.7 95.25*127*12.7 558.8*609.6*22.22扩展资料:油封型号代表的是什么:这3个数字代表油封的规格。

TC双唇包胶骨架油封尺寸规格表规格说明：内径×外径×高度；单位：毫米；材料：丁腈橡胶（NBR)TC双唇包胶骨架油封尺寸规格表规格说明：内径×外径×高度；单位：毫米；材料：丁腈橡胶（NBR)TC双唇包胶骨架油封尺寸规格表规格说明：内径×外径×高度；单位：毫米；材料：丁腈橡胶（NBR)目前，双唇口宽唇形聚四氟乙烯骨架油封是一种具有两层作为密封唇口的聚四氟乙烯材料的轴系密封产品，这两层聚四氟乙烯材料是以内骨架压紧在外骨架上的，但在唇口外还有一道由弹簧构成的加强环并由另一个有立壁的内骨架作为护栏。

这道弹簧是基于一种习惯性设计思想而增加的，这使现有技术中组成双唇口宽唇形聚四氟乙烯骨架油封的零件较多。

本实用新型所提供的双唇口宽唇形聚四氟乙烯骨架油封，是仅由外骨架1和内骨架3将唇口2上的平面部分夹在内外骨架之间而构成的，比现有技术减少了三分之一以上的零件数，因而降低了制造成本。

供应双唇骨架油封供应双唇骨架油封放大图片••所在地：浙江≥1000个：0.70 元/个余姚市TCG骨架油封（国标型号）TCG骨架油封（国标型号）产品简介骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。

油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。

骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。

按结构形式可分单唇骨架油封和双唇骨架油封。

双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。

按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。

按工作条件可分为旋转骨架油封和往返式骨架油封。

广泛用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。

骨架油封是密封用的机械元件，又称旋转轴唇形密封圈。

机械的摩擦部分由于在机械运转时有油进入，为防止这些油从机械的间隙中泄漏而使用油封。

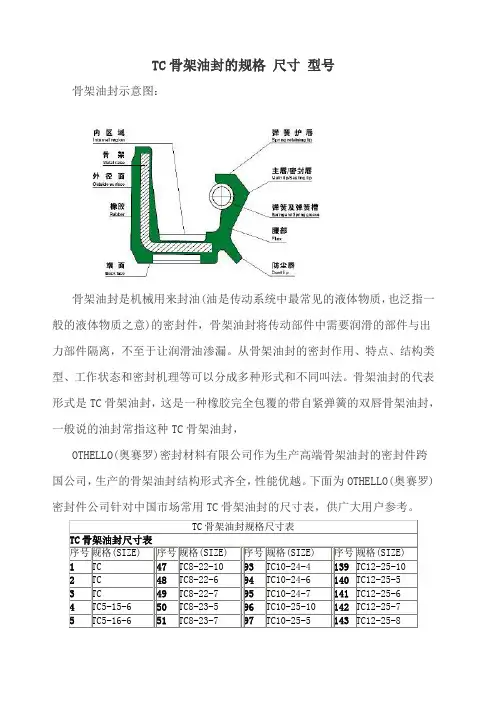

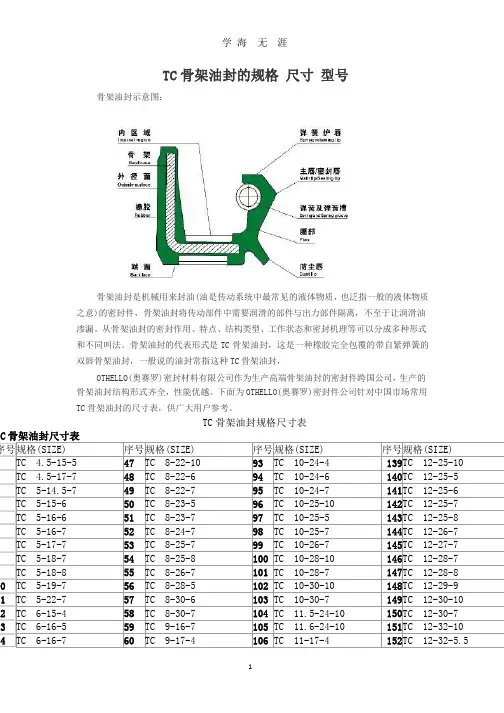

TC骨架油封的规格尺寸型号
骨架油封示意图：
骨架油封是机械用来封油(油是传动系统中最常见的液体物质，也泛指一般的液体物质之意)的密封件，骨架油封将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。

从骨架油封的密封作用、特点、结构类型、工作状态和密封机理等可以分成多种形式和不同叫法。

骨架油封的代表形式是TC骨架油封，这是一种橡胶完全包覆的带自紧弹簧的双唇骨架油封，一般说的油封常指这种TC骨架油封，
OTHELLO(奥赛罗)密封材料有限公司作为生产高端骨架油封的密封件跨国公司，生产的骨架油封结构形式齐全，性能优越。

下面为OTHELLO(奥赛罗)密封件公司针对中国市场常用TC骨架油封的尺寸表，供广大用户参考。

TC骨架油封规格尺寸表

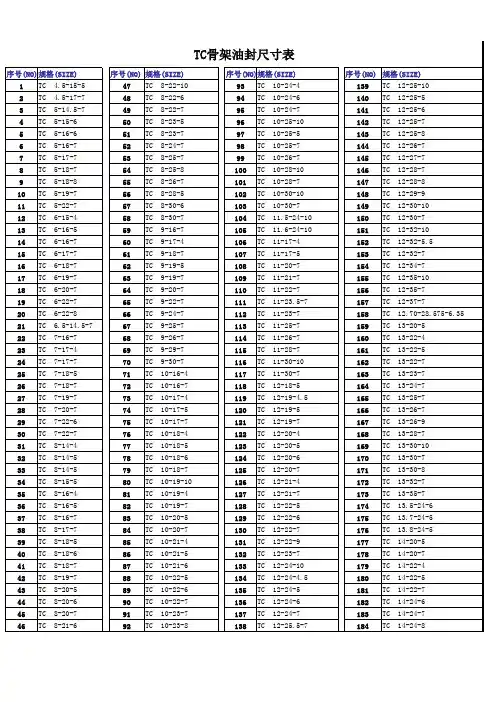

TC骨架油封尺寸表
序号规格(SIZE) 序号规格(SIZE) 序号规格(SIZE) 序号规格(SIZE)
1TC 47TC8-22-10 93TC10-24-4 139TC12-25-10
2TC 48TC8-22-6 94TC10-24-6 140TC12-25-5
3TC 49TC8-22-7 95TC10-24-7 141TC12-25-6
4TC5-15-6 50TC8-23-5 96TC10-25-10 142TC12-25-7
5TC5-16-6 51TC8-23-7 97TC10-25-5 143TC12-25-8。

骨架油封标准型式对照表骨架油封标准型式对照表胶种的选用丁晴橡胶丙烯酸酯橡胶氟橡胶硅橡胶氢化丁睛胶 NBR ACM Viton SILICONE HNBR 性耐油耐油耐油耐油耐油能耐热中等耐热好耐高温耐磨耐高温特耐低温耐化学品耐温耐化学品点耐低温特经特别设计配方、耐不耐易挥发性还具有耐酸碱之特性不耐温易挥发性油(柴特别耐HF134 性易按发性油:耐磨能油(柴油、汽油、汽油)耐磨方面，承受机械汽车轴心转油)，耐温性对氧，臭氧以及阳光速3000转/时以下(此能优越 (紫外线)有抗性;耐时橡胶硬度为70?) 油尤佳适—40?:+120? —20?:—30?+280? —40?:+220? —40?:用 +150? +170? 温度普通(常规)油封的汽车发动机内适用于喷射引擎内的曲特别适用于汽车发动特别适用于汽橡胶部份的时规油封，轴油封，时规油封，还机内的曲轴油封车空调、管路、汽门油封，差被用于化药剂的O型坏接头阀体、蒸速油封，变速及密封圈发器、压缩机油封油封的安装方法安装的问题往往在选择油封后容易被忽略，研究显示，安装不当会导致油封早期的失效，为了协助安装，首先油封必须以油或油脂加以预先润滑以此低接触面的滑动磨擦，此举也可以协助保证初始旋转时的油封。

以下是安装方法:骨架油封装配时应注意的事项 1、轴径尺寸大小与油封要对照一下。

2、外套尺寸与油封外径，宽度要对照下表(1、2项可根椐油封上之尺寸示)。

3、轴与外套的端面加工，外缘有没有损伤。

4、检查油封之封唇是否损坏、变形;弹簧是否脱落生锈。

5、清洁装配部位。

标准骨架油封的公差尺寸公制内径公差表标准:DIN、JIS 单位:MM装有弹内径尺寸未装弹簧 (整修尺寸) 公差公差簧 6.10-10.00 -0.60 +/-0.10 -0.90 +/-0.2 10.01-18.00 -0.70 +/-0.10 -1.00 +/-0.2 18.01-30.00 -0.80 +/-0.10 -1.10 +/-0.2 30.01-50.00 -0.90 +/-0.15 -1.40 +/-0.3 50.01-80.00 -1.10 +/-0.15 -1.60 +/-0.3 80.01-120.00 -1.30 +/-0.15 -1.80 +/-0.3 120.01-180.00 -1.50 +/-0.15 -2.00 +/-0.3 180.01-250.00 -1.60 +/-0.20 -2.20 +/-0.4 250.01-315.00 -1.80 +/-0.20 -2.40 +/-0.4 315.01-400.00 -2.00 +/-0.20 -2.60 +/-0.4 400.01-500.00 -2.20 +/-0.20 -2.80 +/-0.4 公制内径公差表及许可偏心度可以加大尺寸内径尺寸偏心度金属外表橡胶外表50.00以下 +0.10 - +0.20 +0.15 - +0.30 <0.25 50.01-80.00 +0.13 -+0.23 +0.20 - +0.35 <0.35 80.01-120.00 +0.15 - +0.25 +0.20 - +0.35 <0.50 120.01-180.00 +0.18 - +0.28 +0.25 - +0.45 <0.65 180.01-315.00 +0.20 -+0.30 +0.25 - +0.45 <0.80 315.01-500.00 +0.23 - +0.35 +0.230- +0.55<1.00公制高度公差表高度公差10.00以下 +/-0.2010.00以上 +/-0.30。
