钻孔灌注桩质量检查表一、施工准备阶段1、施工方案审查施工方案是否经过审批，内容是否完整、合理。

施工工艺流程是否符合规范和设计要求。

质量保证措施是否可行。

2、原材料检验钢筋的品种、规格、质量是否符合设计要求，并有出厂合格证和检验报告。

水泥的品种、强度等级、出厂日期等是否符合要求，且有复试报告。

砂、石的质量和级配是否符合规范要求。

3、测量放线桩位的测量放线是否准确，偏差是否在允许范围内。

水准点的设置是否合理，标高控制是否准确。

4、机械设备检查钻孔设备的性能是否良好，运转是否正常。

起吊设备的起重能力是否满足要求。

混凝土灌注设备是否完好，计量是否准确。

二、钻进成孔阶段1、孔位偏差检查桩孔中心位置与设计桩位中心的偏差，不得大于规范要求。

2、孔径和孔深采用孔径仪或探孔器检查孔径，孔径不得小于设计值。

测量孔深，孔深必须达到设计要求的深度。

3、孔垂直度采用测斜仪或吊锤测量孔的垂直度，偏差不得大于规范规定。

4、泥浆性能检查泥浆的比重、黏度、含砂率等指标，是否符合施工要求。

泥浆的制备和循环系统是否正常运行。

5、清孔质量检查清孔后的孔底沉渣厚度，不得大于规范要求。

清孔后的泥浆性能指标是否符合灌注混凝土的要求。

三、钢筋笼制作与安装阶段1、钢筋质量检查钢筋的规格、数量、间距是否符合设计要求。

钢筋的焊接质量是否合格，焊缝长度、宽度、厚度是否满足规范要求。

主筋的接头位置和接头数量是否符合规定。

2、钢筋笼尺寸检查钢筋笼的直径、长度、主筋保护层厚度等尺寸是否符合设计要求。

加强筋和箍筋的间距是否均匀，绑扎是否牢固。

3、钢筋笼安装钢筋笼的安装位置是否准确，中心偏差是否在允许范围内。

钢筋笼的固定是否牢固，防止在灌注混凝土过程中上浮或下沉。

四、混凝土灌注阶段1、混凝土配合比检查混凝土的配合比是否经过审批，原材料的计量是否准确。

混凝土的坍落度、和易性是否符合施工要求。

2、灌注过程灌注混凝土的初灌量是否满足要求，导管埋深是否符合规定。

灌注过程中导管的提升速度和拆卸长度是否合理，防止断桩。

钻孔灌注桩施工质量检查要求一、钢护筒质量标准①钢护筒加工质量标准表一–1 钢护筒加工质量要求表②钢护筒安装质量标准表一–2 钢护筒安装质量标准表二、钢筋笼质量标准③滚轧直螺纹连接接头质量标准（1）接头性能指标主桥钻孔桩主筋连接采用滚轧直螺纹连接接头，钢筋接头为I级接头，接头性能满足《钢筋机械连接技术规程》（JGJ 107）第3章的规定，见表二–1。

表二–1 钻孔灌注桩钢筋接头性能表（2）套筒质量要求加工钢筋接头的操作工人应经专业技术人员培训合格后才能上岗，人员应相对稳定；钢筋接头的加工应经工艺检验合格后方可进行。

①套筒进场检查验收a.套筒标志应符合《钢筋机械连接用套筒》（JG/T 163）第 4.3条的规定；b.套筒实测受拉承载力不应小于被连接钢筋受拉承载力标准值的1.1倍；c.进场套筒的尺寸标准值和材料应与型式检验报告记载的套筒参数应一致。

②外观检查直螺纹套筒进场后，要对其外观进行抽检，外观抽检项目主要为表面质量、外观尺寸。

外观检查要求：a.套筒外表面可为加工表面或无缝钢管、圆钢的自然表面；b.表面应无肉眼可见裂纹或缺陷；c.套筒表面允许有锈斑或浮锈，不应有锈皮；d.套筒外圆及内控应有倒角。

③外形尺寸检查套筒外观、尺寸及螺纹的检验项目，量具、检具，检验方法应符合表二–2的要求。

表二–2 套筒外观、尺寸及螺纹检验方法直螺纹套筒的尺寸及偏差应符合下列要求：a.直螺纹套筒最小尺寸参数见表二–3。

表二–3 直螺纹套筒尺寸参数表（剥肋滚轧）b.根据《机械连接用套筒》（JGT 163-2013）的相关规定，圆柱形直螺纹套筒的尺寸偏差应符合表二–4的要求。

表二–4 圆柱形直螺纹套筒尺寸允许偏差（3）丝头加工质量要求①钢筋端部应采用带锯、砂轮锯或带圆弧型刀片的专用钢筋切断机切平；②钢筋丝头长度应满足产品设计要求，极限偏差应为0~2.0p；③钢筋丝头宜满足6f级精度要求，应采用专用直螺纹量规检验，通规应能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p。

夹北线大山一号、二号特大桥改建工程
桥梁钻（挖）孔灌注桩基础施工工序质量控制签认表
夹北线大山一号、二号特大桥改建工程
工程申报表（TA8）
注：本表一式3份，承包单位2份，项目监理机构1份
夹北线大山一号、二号特大桥改建工程
泥浆测试记录表
注：试验类型按以下情况填写：①孔外造浆；②孔内造浆；③工序检查；④验孔检查。

钻孔记录表
审核：施工负责人：年月日
夹北线大山一号、二号特大桥改建工程
桥梁钻孔桩成孔检查表
编号：
夹北线大山一号、二号特大桥改建工程
钻孔检验批质量验收记录表
[钻孔桩]
夹北线大山一号、二号特大桥改建工程
工程申报表（TA8）
注：本表一式3份，承包单位2份，项目监理机构1份
夹北线大山一号、二号特大桥改建工程钢筋(原材料及加工)检验批质量验收记录表(I)
[钻（挖）孔桩]
夹北线大山一号、二号特大桥改建工程钢筋(连接及安装)检验批质量验收记录表（Ⅱ）
[钻（挖）孔桩]
夹北线大山一号、二号特大桥改建工程
工程申报表（TA8）
注：本表一式3份，承包单位2份，项目监理机构1份
夹北线大山一号、二号特大桥改建工程
钻孔桩内浇筑水下混凝土记录表
夹北线大山一号、二号特大桥第墩号桩
记录：复核：主管工程师：年月日
夹北线大山、二号特大桥改建工程混凝土（原材料）检验批质量验收记录表（Ⅰ）
[钻（挖）孔桩]
混凝土（配合比和施工）检验批质量验收记录表（Ⅱ）
[钻（挖）孔桩] 03010405□□□□
混凝土（成桩和强度）工程检验批质量验收记录表（Ⅲ）
[钻（挖）孔桩] 03010405□□□□。

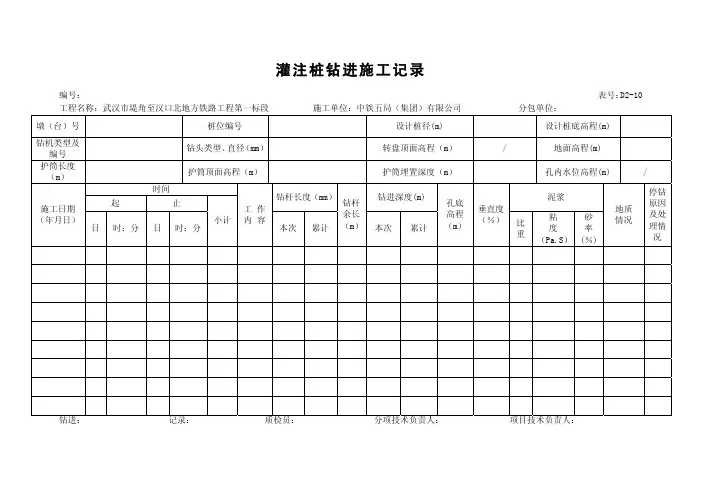

灌注桩钻进施工记录编号： 表号：D2-10 工程名称：武汉市堤角至汉口北地方铁路工程第一标段 施工单位：中铁五局（集团）有限公司 分包单位：墩（台）号 桩位编号 设计桩径(m) 设计桩底高程(m)钻机类型及编号钻头类型、直径（mm）转盘顶面高程（m） / 地面高程(m)护筒长度（m）护筒顶面高程（m）护筒埋置深度（m） 孔内水位高程(m) /施工日期 （年月日）时间工 作内 容钻杆长度（mm）钻杆余长（m）钻进深度(m)孔底高程（m）垂直度（％）泥浆地质情况停钻原因及处理情况 起 止小计日 时：分日 时：分 本次累计本次 累计比重粘度（Pa.S）砂率(％)钻进：记录：质检员：分项技术负责人：项目技术负责人：灌注桩灌注水下混凝土检验汇总表编号： 表号:D2-11工程名称：武汉市堤角至汉口北地方铁路工程第一标段 施工单位：中铁五局（集团）有限公司 监理单位：武汉桥梁建筑工程监理有限公司 分包单位：桩位编号 设计桩底高程（m）设计桩顶高程（m）汇总日期护筒顶面高程（m） 护筒底面高程（m）钻机型号钻头型式直径（mm）钻头质量（t）/ 钻进方法 钻孔开始时间钻孔完成时间钻孔作业总时间（h） 其中净钻孔时间（h） 辅助作业时间（h）钻孔完毕时 孔底高程（m） 混凝土强度等级配合比 水灰比清 孔清孔开始时间清孔结束时间共耗用时间（h） 清孔开始时 泥浆比重泥浆粘度（Pa·S）泥浆含沙率（%） 清孔结束时清孔方法 泥浆泵循环清孔后实测孔底高程（m）钢 筋 骨 架主筋根数 主筋直径（mm）箍筋、加强筋直径（mm） 骨架节数 总长度（m） 焊接方式 单面焊 焊接长度（mm） 骨架顶面高程（m）骨架底面高程（m）灌 注灌注前准备起钻头 开始时间结束时间吊装钢筋骨架开始时间结束时间吊装导管 开始时间结束时间搭溜槽或其它 开始时间/ 结束时间 / 灌注前桩底高程（m） 沉淀厚（mm）开始拌混凝土时间 打开导管阀门时间灌注结束时间 灌注时间（h）实灌混凝土盘数 / 实灌混凝土顶面高程（m） 实灌混凝土数量（m3） 最高导管埋置深度（m）按设计桩径计算数量（m3） 扩孔率（％）检验结论汇总： 分项技术负责人： 项目技术负责人： 专业监理工程师：灌注桩灌注水下混凝土施工记录编号： 表号:D2-12工程名称武汉堤角至汉口北地方铁路工程第一标段墩（台）编号施工单位中铁五局（集团）有限公司桩位编号分包单位/ 浇筑起止时间成孔后孔底高程（m）灌注混凝土时孔底高程（m）孔底沉淀厚度（mm）钢筋笼长度（m）钢筋笼底面高程（m）设计混凝土强度（MPa）C30每盘数量（m3） /桩径（m）外掺剂、外加剂 /施工日期（年月日）混凝土顶面高程（m）导管底面高程（m）导管埋入深度（m）实灌混凝土数量导管拆除数坍落度（cm）出现问题及处理情况盘数方量（m3）累计数（m3）节段长度（m）施工员：记录：分项技术负责人：项目技术负责人：隐蔽工程检查验收记录编号： 表号：D1-2工程名称 武汉市堤角至汉口北地方铁路工程第一标段建设单位武汉地铁集团有限公司监理单位 武汉桥梁建筑工程监理有限公司 施工单位中铁五局(集团)有限公司 分部名称 基础灌注桩 分项名称 钢筋制作与安装 验收内容及自检情况1.钢筋符合设计及规范要求。

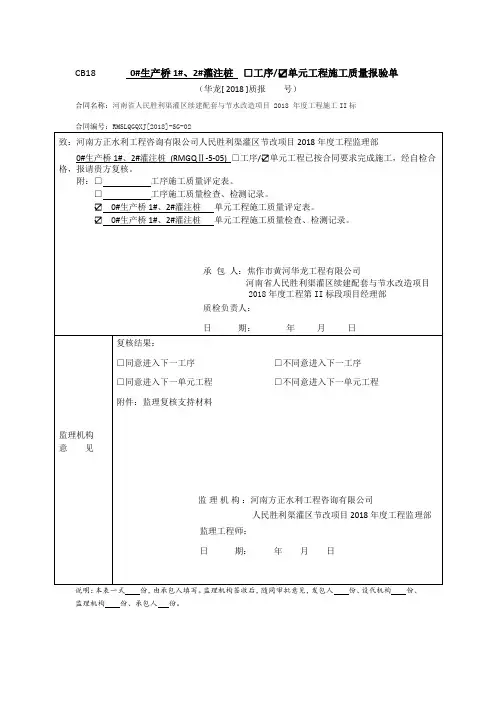

CB18 0#生产桥1#、2#灌注桩□工序/☑单元工程施工质量报验单（华龙[ 2018 ]质报号）合同名称：河南省人民胜利渠灌区续建配套与节水改造项目 2018 年度工程施工II标合同编号：RMSLQGQXJ[2018]-SG-02说明：本表一式份，由承包人填写。

监理机构签收后，随同审批意见，发包人份、设代机构份、监理机构份、承包人份。

CB17混凝土浇筑开仓报审表（华龙[ 2018 ]开仓号）合同名称：河南省人民胜利渠灌区续建配套与节水改造项目 2018 年度工程施工II标合同编号：RMSLQGQXJ[2018]-SG-02说明：本表一式份，由承包人填写。

监理机构审批后，发包人份、设代机构份监理机构份、承包人份。

河南省人民胜利渠灌区续建配套与节水改造项目2018年度工程钻孔灌注桩工程单桩及单元工程施工质量验收评定表CB18 0#生产桥1#、2#灌注桩钻孔☑工序/□单元工程施工质量报验单（华龙[ 2018 ]质报号）合同名称：河南省人民胜利渠灌区续建配套与节水改造项目 2018 年度工程施工II标合同编号：RMSLQGQXJ[2018]-SG-02说明：本表一式份，由承包人填写。

监理机构签收后，随同审批意见，发包人份、设代机构份、监理机构份、承包人份。

CB18 0#生产桥1#、2#灌注桩钢筋笼制作安装☑工序/□单元工程施工质量报验单（华龙[ 2018 ]质报号）合同名称：河南省人民胜利渠灌区续建配套与节水改造项目 2018 年度工程施工II标合同编号：RMSLQGQXJ[2018]-SG-02说明：本表一式份，由承包人填写。

监理机构签收后，随同审批意见，发包人份、设代机构份、监理机构份、承包人份。

表3.15.2 钻孔灌注桩工程单桩钢筋笼制作安装工序钻孔灌注桩工程单桩钢筋笼制作安装工序河南省人民胜利渠灌区续建配套与节水改造项目2018年度工程CB18 0#生产桥1#、2#灌注桩混凝土浇筑☑工序/□单元工程施工质量报验单（华龙[ 2018 ]质报号）合同名称：河南省人民胜利渠灌区续建配套与节水改造项目 2018 年度工程施工II标合同编号：RMSLQGQXJ[2018]-SG-02本表一式份，发包人份、设代机构份、监理机构份、承包人份。

钻孔灌注桩监理检查记录表范本一、工程概况1、工程名称：＿____2、工程地点：＿____3、建设单位：＿____4、施工单位：＿____5、监理单位：＿____6、设计桩型：＿____7、桩径：＿____8、桩长：＿____9、桩数：＿____二、施工准备阶段检查1、施工方案审查施工单位提交的钻孔灌注桩施工方案是否经过审批，内容是否完整、可行。

施工方案中是否包括施工工艺流程、质量控制要点、安全保障措施等。

2、原材料检验钢筋、水泥、砂、石等原材料的质量证明文件是否齐全。

对原材料进行见证取样送检，检验结果是否符合设计及规范要求。

3、施工机械设备检查钻孔桩机、电焊机、起重机等机械设备的性能是否良好，是否经过检定或校准。

机械设备的数量是否满足施工进度要求。

4、测量放线复核施工单位测量放线的成果是否经过复核，桩位偏差是否在允许范围内。

三、钻进成孔过程检查1、钻进参数控制检查钻进速度、钻压、泥浆比重等钻进参数是否符合施工方案要求。

记录钻进过程中的异常情况，如塌孔、缩径等，并分析原因。

2、孔深及孔径测量当钻孔达到设计深度后，测量孔深是否符合要求。

使用孔径测量仪器测量孔径，检查孔径是否满足设计要求。

3、孔底沉渣厚度检测采用测绳或其他专用仪器检测孔底沉渣厚度，沉渣厚度是否符合规范要求。

如沉渣厚度超标，要求施工单位进行清孔处理。

4、泥浆性能检测定期检测泥浆的比重、黏度、含砂率等性能指标，泥浆性能是否符合施工要求。

四、钢筋笼制作与安装检查1、钢筋笼制作检查钢筋的品种、规格、数量是否符合设计要求。

钢筋的焊接质量是否符合规范要求，焊缝长度、宽度、厚度是否满足要求。

钢筋笼的尺寸（长度、直径、主筋间距、箍筋间距等）是否符合设计要求。

2、钢筋笼安装检查钢筋笼的安装位置是否准确，主筋保护层厚度是否符合要求。

钢筋笼在运输和吊装过程中是否发生变形，如有变形是否进行修复。

五、混凝土灌注过程检查1、混凝土配合比审查审查施工单位提交的混凝土配合比设计报告，配合比是否符合设计及规范要求。

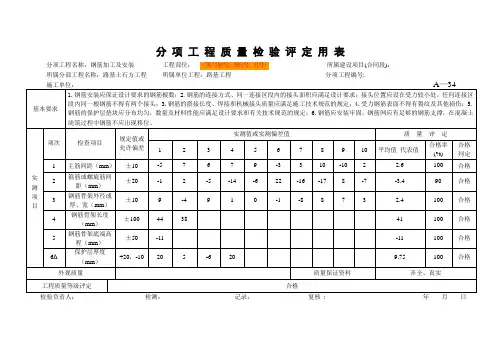

分项工程质量检验评定用表分项工程名称：钢筋加工及安装工程部位：（填写桩号、墩台号、孔号）所属建设项目(合同段)：所属分部工程名称：路基土石方工程所属单位工程：路基工程分项工程编号:施工单位：A—34基本要求1.钢筋安装应保证设计要求的钢筋根数；2.钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头；3.钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定；4.受力钢筋表面不得有裂纹及其他损伤；5.钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定；6.钢筋应安装牢固，钢筋网应有足够的钢筋支撑，在混凝土浇筑过程中钢筋不应出现移位。

实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定1 2 3 4 5 6 7 8 9 10 平均值代表值合格率(%)合格判定1 主筋间距（mm）±10 -5 7 6 7 9 -3 3 10 -102 2.6 100 合格2箍筋或螺旋筋间距（mm）±20 -1 2 -5 -14 -6 22 -16 -17 8 -7 -3.4 90 合格3钢筋骨架外径或厚、宽（mm）±10 9 -4 9 1 0 -1 -8 8 7 3 2.4 100 合格4钢筋骨架长度（mm）±100 44 38 41 100 合格5钢筋骨架底端高程（mm）±50 -11 -11 100 合格6Δ保护层厚度（mm）+20，-10 20 5 -6 20 9.75 100 合格外观质量质量保证资料齐全、真实工程质量等级评定合格检验负责人：检测：记录：复核: 年月日分项工程质量检验评定用表分项工程名称：钻孔灌注桩工程部位：（填写桩号、墩台号、孔号）所属建设项目(合同段)：所属分部工程名称：路基土石方工程所属单位工程：路基工程分项工程编号:施工单位：A—34基本要求1.成孔后应清孔，并测量孔径、孔深、孔位和沉淀厚度，确认满足设计要求并符合施工技术规范规定后，方可灌注水下混凝土；2.水下混凝土应连续灌注，灌注时钢筋笼不应上浮；3.嵌人承台的锚固钢筋长度不得小于设计要求的锚固长度。

CB18 丁村生产桥3#灌注桩□工序/□单元工程施工质量报验单（水投[ 2017 ]质报号）合同名称：河南省人民胜利渠灌区续建配套与节水改造项目2017年度工程第Ⅰ标段工程施工承包合同合同编号：RMSLQGQXJ[2017]-SG-01说明：本表一式份，由承包人填写。

监理机构签收后，随同审批意见，发包人份、设代机构份、监理机构份、承包人份。

CB17混凝土浇筑开仓报审表（水投[2017] 开仓号）合同名称：河南省人民胜利渠灌区续建配套与节水改造项目2017年度工程第Ⅰ标段工程施工承包合同合同编号：RMSLQGQXJ[2017]-SG-01说明：本表一式份，由承包人填写。

监理机构审批后，发包人份、设代机构份监理机构份、承包人份。

河南省人民胜利渠灌区续建配套与节水改造项目2017年度工程钻孔灌注桩工程单桩及单元工程施工质量验收评定表CB18 丁村生产桥3#灌注桩钻孔□工序/□单元工程施工质量报验单（水投[ 2017 ]质报号）合同名称：河南省人民胜利渠灌区续建配套与节水改造项目2017年度工程第Ⅰ标段工程施工承包合同合同编号：RMSLQGQXJ[2017]-SG-01说明：本表一式份，由承包人填写。

监理机构签收后，随同审批意见，发包人份、设代机构份、监理机构份、承包人份。

CB18 丁村生产桥3#灌注桩钢筋笼制作安装□工序/□单元工程施工质量报验单（水投[ 2017 ]质报号）合同名称：河南省人民胜利渠灌区续建配套与节水改造项目2017年度工程第Ⅰ标段工程施工承包合同合同编号：RMSLQGQXJ[2017]-SG-01本表一式份，发包人份、设代机构份、监理机构份、承包人份。

河南省人民胜利渠灌区续建配套与节水改造项目2017年度工程表3.15.2 钻孔灌注桩工程单桩钢筋笼制作安装工序河南省人民胜利渠灌区续建配套与节水改造项目2017年度工程钻孔灌注桩工程单桩钢筋笼制作安装工序CB18 丁村生产桥3#灌注桩混凝土浇筑□工序/□单元工程施工质量报验单（水投[ 2017 ]质报号）合同名称：河南省人民胜利渠灌区续建配套与节水改造项目2017年度工程第Ⅰ标段工程施工承包合同合同编号：RMSLQGQXJ[2017]-SG-01说明：本表一式份，由承包人填写。

钻孔灌注桩验收表在建筑工程中，钻孔灌注桩是一种常见的基础形式。

这种基础形式在承载能力、施工速度和成本方面具有显著优势，因此在各类建筑项目中得到广泛应用。

为了确保钻孔灌注桩的施工质量和安全，进行严格的验收工作至关重要。

本文将介绍钻孔灌注桩验收表的内容及填写方法。

一、验收表概述钻孔灌注桩验收表是一份用于评估钻孔灌注桩施工质量和安全的重要工具。

验收表包含了多个项目，包括成孔质量、钢筋笼制作与安装、混凝土灌注等。

通过填写验收表，可以系统地评估钻孔灌注桩的施工质量，确保基础安全可靠。

二、成孔质量验收成孔质量是钻孔灌注桩的关键环节，直接影响桩基承载能力和安全性。

验收表应对成孔深度、孔径、垂直度、泥浆性能等指标进行记录和评估。

成孔深度应达到设计要求，孔径应满足设计要求，垂直度偏差应控制在一定范围内，泥浆性能应满足施工和环保要求。

三、钢筋笼制作与安装验收钢筋笼是钻孔灌注桩的重要组成部分，其制作与安装质量对桩基承载能力有很大影响。

验收表应对钢筋笼的原材料质量、尺寸、焊接质量、吊装过程等进行记录和评估。

钢筋笼原材料应符合设计要求，尺寸偏差应在允许范围内，焊接质量应满足规范要求，吊装过程应安全稳定。

四、混凝土灌注验收混凝土灌注是钻孔灌注桩施工的最后一道工序，也是关键环节之一。

验收表应对混凝土配合比、灌注速度、高度、密实度等进行记录和评估。

混凝土配合比应符合设计要求，灌注速度应适当控制，高度应达到设计要求，密实度应满足规范要求。

五、填写方法与注意事项填写钻孔灌注桩验收表时，应按照实际施工情况和规范要求进行记录和评估。

对于每个项目，应详细记录数据和检查结果，并根据规范要求进行判定。

在填写过程中，应注意以下几点：1、验收表应统一格式、内容完整、语言简洁明了。

2、验收人员应具备相关资质和经验，并按照规范要求进行验收操作。

3、对于不符合规范要求的项次，应进行整改和重新验收，直到符合要求为止。

4、验收表应存档备查，以便后续工作和责任追溯。

钻孔灌注桩钢筋笼质量检验表一、引言钻孔灌注桩是一种广泛应用于各类建筑基础中的结构形式，其中钢筋笼的质量对于建筑物的安全性和稳定性具有至关重要的作用。

为了确保钢筋笼的质量符合设计要求，对钢筋笼进行全面的质量检验是必不可少的。

本文将详细介绍钻孔灌注桩钢筋笼质量检验表的内容及其应用。

二、质量检验表的设计与内容1、检验表概述钻孔灌注桩钢筋笼质量检验表是一份用于记录和评估钢筋笼质量的表格。

通过这份表格，我们可以了解钢筋笼在制作过程中的质量控制情况，以及在安装过程中的精度和完整性。

2、检验表内容（1）基本信息：包括工程名称、桩号、桩径、桩长、设计强度等级等；（2）原材料检验：包括钢筋的种类、规格、数量、质量证明文件等；（3）制作过程检验：包括钢筋笼的制作工艺、焊接质量、钢筋间距、保护层厚度等；（4）安装过程检验：包括钢筋笼的安装位置、深度、垂直度等；（5）质量评估：根据上述检验结果，对钢筋笼的质量进行评估，并给出相应的处理意见。

三、质量检验表的实践应用1、填写基本信息在开始检验之前，首先填写工程名称、桩号、桩径、桩长、设计强度等级等基本信息。

这些信息有助于了解该桩基础的工程概况。

2、原材料检验对用于制作钢筋笼的原材料进行严格把关。

检查钢筋的种类、规格、数量是否符合设计要求，并查看质量证明文件是否齐全。

对于不合格的原材料，应予以退回或进行降级处理。

3、制作过程检验在钢筋笼制作过程中，对其制作工艺、焊接质量、钢筋间距、保护层厚度等进行检查。

确保钢筋笼的制作符合相关规范和设计要求。

对于制作过程中的问题，应立即进行整改，并做好记录。

4、安装过程检验在钢筋笼安装过程中，对其安装位置、深度、垂直度等进行检查。

确保钢筋笼的位置准确无误，深度符合设计要求，垂直度满足规范标准。

对于安装过程中的问题，应立即进行调整和修正，并做好记录。

5、质量评估与处理意见根据上述检验结果，对钢筋笼的质量进行综合评估。

对于合格的钢筋笼，可进入下一道工序；对于不合格的钢筋笼，应进行返工或采取其他补救措施。
