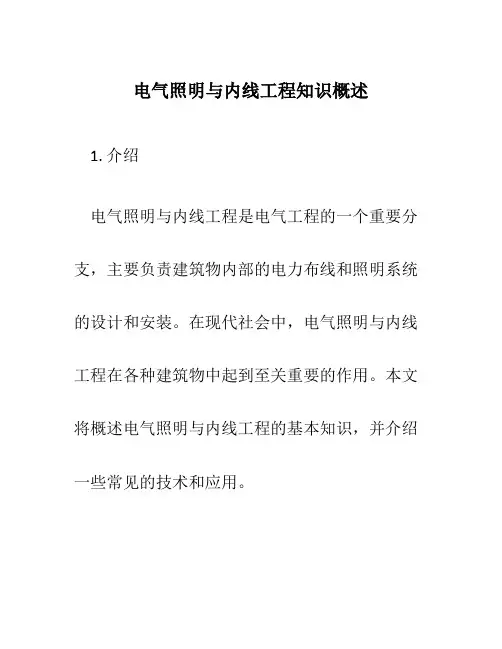

电气照明与内线工程知识概述1. 介绍电气照明与内线工程是电气工程的一个重要分支，主要负责建筑物内部的电力布线和照明系统的设计和安装。

在现代社会中，电气照明与内线工程在各种建筑物中起到至关重要的作用。

本文将概述电气照明与内线工程的基本知识，并介绍一些常见的技术和应用。

2. 电气照明电气照明系统是指在建筑物内部安装的提供照明的设备和电路。

电气照明系统的设计需要考虑建筑物的用途、光照需求、能源效率和安全性等因素。

2.1 照明设计照明设计是电气照明系统的核心内容，其目的是实现合适的照明效果和舒适的光环境。

在照明设计中需要考虑以下几个因素：•照度要求：根据建筑物的功能和使用需求确定合适的照度要求，以保证人们在建筑物内部有足够的光照。

•光源选择：选择适合的光源，如白炽灯、荧光灯、LED灯等，根据建筑物的用途和效果要求进行合理的选择。

•灯具布置：根据建筑物的结构和空间布局，合理安排灯具的位置和数量，以达到整体的照明效果。

•光色温和色彩还原指数：考虑到照明环境的舒适性，需要选择合适的光色温和色彩还原指数，以保证人们对物体的正常识别和辨别。

•能源效率：在照明设计中，应考虑采用高效能源和节能措施，以减少能源消耗和环境污染。

2.2 照明控制照明控制是电气照明系统的重要一环，通过对照明设备的控制，实现灯光的开关、调光和场景设置等功能。

常见的照明控制方式有：•手动开关：通过手动操作开关控制灯光的开关。

•感应开关：使用感应器检测人体的存在，当有人经过时自动开灯，离开后自动关灯。

•光控开关：通过光敏传感器检测周围光照强度，根据设定的阈值来自动开关灯光。

•调光控制：通过调节灯光的亮度来满足不同场景和需求下的照明效果。

•场景设置：根据不同场景的需求，预设不同的灯光亮度、色温和灯光组合，通过调用场景设置来实现快速切换。

3. 内线工程内线工程是指建筑物内部的电力布线系统，包括电源配电、插座和开关、电气设备接线等。

3.1 电源配电电源配电是指将建筑物外部的电源供应引入建筑物内部，并按照需求进行分配，为各个电气设备和照明系统提供所需的电能。

利用放电过程中的电致发光和荧光质的光致发光， 形成光源。
它的优点是：结构简单、制造容易、价格便宜 并且发光效率高、光色好、寿命长。常见的普通荧 光灯是圆形截面的直长玻璃管子。在管子两端各放 一个电极。
荧光灯的典型结构如图4.4所示。
（1） 荧光灯的工作原理 荧光灯需要镇流器和启辉器才能正常工作。它

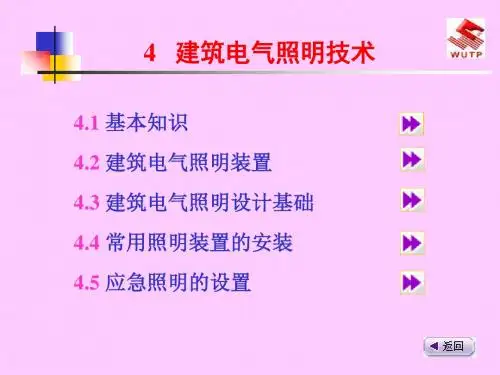

4 建筑电气照明技术
4.1 基本知识 4.2 建筑电气照明装置 4.3 建筑电气照明设计基础 4.4 常用照明装置的安装 4.5 应急照明的设置
4.1 基本知识
4.1.1 照明技术的基本概念
(1) 与所有物质一样，光也是一种物质，是物质 的一种存在形式，是能引起视觉的辐射能，它以电 磁波的形式在空间传播。可见光的波长在380~780纳 米(nm)范围内，不同波长的光给人的颜色感觉不同， 如图4.1所示。
由于物体在各个方向的亮度不一定相同，因此 常在符号L的右下角注明角度，用以表示与物体表面 法线成α角方向的亮度。
L

S
I
cos
物体的亮度越大，人们就会感到它越亮。
(7) 色温 色温是电光源的技术参数之一。当光 源的发光颜色与黑体(能吸收全部光能的物体）加热 到某一个温度所发出的光的颜色相同时，称该温度 为光源的颜色温度，简称色温。
按放电媒质分为：
① 气体放电灯。是利用气体中的放电发光，例 如氙灯、氖灯等。
② 金属蒸气灯。是利用金属蒸气(如汞蒸气、钠 蒸气等)中的放电，而主要由金属蒸气产生光，例如 汞灯、钠灯等。
按放电形式分：
① 辉光放电灯。这种灯由辉光放电产生光。放 电要有阳极和阴极。放电时，阴极温度不高，但要 有足够的电子发射，又叫冷阴极灯。
灯丝、支架、引线和灯头组成。 灯丝一般都用钨丝制成。白炽灯的发光原理就

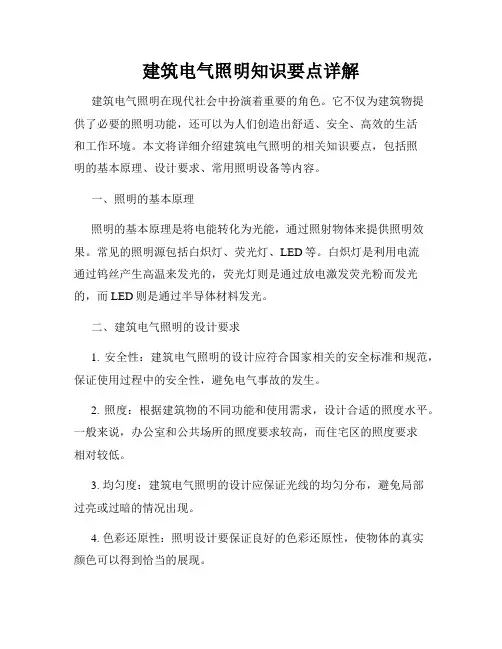

建筑电气照明知识要点详解建筑电气照明在现代社会中扮演着重要的角色。

它不仅为建筑物提供了必要的照明功能，还可以为人们创造出舒适、安全、高效的生活和工作环境。

本文将详细介绍建筑电气照明的相关知识要点，包括照明的基本原理、设计要求、常用照明设备等内容。

一、照明的基本原理照明的基本原理是将电能转化为光能，通过照射物体来提供照明效果。

常见的照明源包括白炽灯、荧光灯、LED等。

白炽灯是利用电流通过钨丝产生高温来发光的，荧光灯则是通过放电激发荧光粉而发光的，而LED则是通过半导体材料发光。

二、建筑电气照明的设计要求1. 安全性：建筑电气照明的设计应符合国家相关的安全标准和规范，保证使用过程中的安全性，避免电气事故的发生。

2. 照度：根据建筑物的不同功能和使用需求，设计合适的照度水平。

一般来说，办公室和公共场所的照度要求较高，而住宅区的照度要求相对较低。

3. 均匀度：建筑电气照明的设计应保证光线的均匀分布，避免局部过亮或过暗的情况出现。

4. 色彩还原性：照明设计要保证良好的色彩还原性，使物体的真实颜色可以得到恰当的展现。

5. 节能性：合理设计照明系统，采用高效节能的照明设备，并通过合理控制系统来降低能耗。

三、建筑电气照明的常用照明设备1. 白炽灯：白炽灯是最常见的照明设备之一，它具有亮度高、色温低的特点，但能耗较高，寿命较短。

2. 荧光灯：荧光灯具有高效节能、寿命较长的特点，广泛应用于办公室、商场等场所。

3. LED灯：LED灯具有高效节能、寿命长、颜色丰富可调节的特点，目前逐渐成为照明行业的主流产品。

4. 智能照明系统：智能照明系统能够通过感应器、光线传感器等设备来感知环境变化，自动调节照明以实现节能目的。

四、建筑电气照明的常见问题及解决方案1. 照度不足：解决照度不足的问题可以采用增加照明设备的数量或者更换更亮的光源。

2. 照明不均匀：解决照明不均匀问题可以通过设计合理的灯具布局，选择合适的灯具类型和角度。

整光照强度和照明时间，达到节能效果。
绿色照明工程
03
推广使用太阳能、风能等可再生能源，减少对传统能源的依赖，
实现绿色照明。
节能照明的经济效益分析
投资回收期
采用节能照明技术需要一定的投资，但通过长期运营能够获得可 观的节能效益，缩短投资回收期。
能耗降低
节能照明技术的应用能够显著降低工厂的电能消耗，为企业节约能 源成本。
工厂电气照明发展趋势与 展望
智能照明的兴起与发展
智能照明
随着物联网和智能化技术的发展，智能照明逐渐成为工厂电气照明的发展趋势。 智能照明系统能够实现远程控制、定时开关、亮度调节等功能，提高照明质量 和能效。
优势与挑战
智能照明具有节能、便捷、高效等优势，但也面临着成本较高、技术成熟度不 够等挑战。
LED照明技术的应用与前景
LED照明
LED照明技术以其高能效、长寿命、 环保等优点，逐渐成为工厂电气照明 的主流技术。LED照明能够显著降低 能耗和维护成本，提高工厂的生产效 率和安全性。
市场前景
随着LED照明技术的不断进步和成本 的降低，其市场前景广阔，未来将在 工厂电气照明领域得到更广泛的应用。
未来工厂电气照明的发展趋势
随着科技的不断进步，电气照明技术 也在不断发展，出现了各种新型的电 光源和照明灯具，如LED灯、荧光灯等。
电气照明的应用领域
工厂
工厂是电气照明应用的重要领 域之一，需要为工人提供足够 的光线，保证生产效率和安全性。
办公室
办公室是人们长时间工作的场 所，良好的照明环境可以提高 工作效率和舒适度。
商场
安全操作规程
制定并遵守安全操作规程，避免在操作过程中发生触电、火灾等安 全事故。

永久安装的人工照明，保证工作人员在正常情况下的视 觉照明。 2、应急照明 因正常照明的电光源发生故障而启用的照明。
3、值班照明 用以工作值班的照明。
4、障碍照明 用以装设航空等障碍标志的照明。
二、照明配电系统 （一）照明配电系统的组成
照明配电系统一般由进户线、总配电箱、干线、分配电箱、支线 和用电设备（灯具、插座等）组成。
3）一组双控开关控制一盏灯 图 (d)是用2只双控开关控制一盏灯的线路。从图中看出双控开关比
普通开关多了一个接
点，开关上要接3根线，所以也有人称双控开关为三线开关， 通常用于楼梯、走廊等处。
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
①单相两孔插座，面对插座的右孔或上孔与相线相接，左孔 或下孔与零线相接；单相三孔插座，面对插座右孔与相线 相接。
②单相三孔、三相四孔及三相五孔插座的接地线或接零线均 应接在上孔。插座的接地端子不应与零线端子直接连接。
③同一场所的三相插座，其接线的相位必须一致。
（四）照明控制图
照明控制主要满足安全、节能、便于管理和维护等要求。熟悉掌
按其开关操作方式有拉线开关、跷板开关、床头开关等；
图 例 产品名 称 型 号 规 格 备 注
普通型 单联单控开关 普通型 单联双控开关 普通型 单联单控开关 普通型 单联双控开关 普通型 单联多控开关 普通型 单联单控开关 普通型 单联双控开关
86K11-6 250V Байду номын сангаасA
86K12-6
86K11-10 250V
握照明基本控制线路是提高读图效率的基本手段。常用照明基本 控制线路见下页图。 （1）一只开关控制一盏灯或多盏灯。 这是一种最简单的照明控制线路，其平面图上的多线表示如

电气照明设计知识点电气照明设计是指通过合理的电气系统布置和设计，以满足建筑物或场所的照明需求。

在电气照明设计中，需要掌握一些关键的知识点，以确保照明系统的高效性和安全性。

本文将就电气照明设计中的几个重要知识点进行讲解。

一、光源选择在电气照明设计中，合适的光源选择是至关重要的一步。

常见的光源包括白炽灯、荧光灯、LED灯等。

光源的选择应根据照明需求、使用环境以及经济因素来进行综合考虑。

例如，在需要较高亮度和色彩还原度的场所，如展览馆或博物馆，LED灯由于其较高的亮度和优良的色彩还原性能，成为一个理想的选择。

二、照明布局照明布局是指在建筑物或场所中合理安置光源的过程。

照明布局应充分考虑使用者的视觉需求、建筑结构以及照明装置的特点。

通常情况下，照明布局可以分为几个层次，包括整体布局、局部布局和效果布局。

整体布局是指整个建筑或场所的总体照明设计，需要兼顾整体的均匀性和舒适性。

局部布局是指针对特定区域或功能进行的照明设计，如办公室的台灯和会议室的投影仪照明。

效果布局则是指通过照明设计来创造特定的艺术效果，如舞台灯光设计和建筑物外立面的照明设计。

三、照明控制照明控制是指对照明系统进行灯光亮度、色温、亮度变化等参数的调节和控制。

照明控制可以分为手动控制和自动控制两种方式。

手动控制是指人工通过开关、调光器等装置进行控制；自动控制则是利用感应器、计时器、光敏元件等设备实现对照明系统的智能控制。

照明控制的目的是提高照明系统的能效性和节能性，同时提升使用者的体验和舒适度。

四、照明亮度计算照明亮度计算是电气照明设计中的一项重要任务，它是根据建筑或场所的需求，计算出所需的照明亮度水平。

照明亮度计算需要考虑建筑物的功能、尺寸、使用环境以及照明装置的特性。

其计算公式通常基于光源的发光度、照明装置的光效等参数，以及建筑物或场所的反射率、工作平面的要求等因素。

通过精确的照明亮度计算，可以保证照明系统在满足需求的同时达到节能和舒适的效果。

物体的大小和视距的视角大小 观察时间的长短 2、视觉的工作特点 （1）视野范围: 水平范围——180 0
垂直范围——130 0 中心视场30 0 范围内最清晰 （2）明视觉和暗视觉 明视觉——亮度在1.0 cd / m 2 以上的环境中人眼的视觉 暗视觉——亮度在1.0 cd / m 2 以下的环境中人眼的视觉 3、颜色感觉 人眼对不同波长的光所引起的不同的色觉
（2）视角 物体的尺寸与物体到任眼的距离的比值为视角
（3）亮度对比 只有被观察的物体与其北京在亮度和颜色上存在差别时，人
眼才能正常分辨。差别越大，看得越清楚，视觉越好。 （4）识别时间
指在一定的照度条件下，看清楚物体所用的时间。 视角大的物体 ，照度高的地方，识别时间越短 （5）眩光
视影响视觉的重要因素。
四、电光源 （一）分类
1、热辐射光源。 如：白炽灯、卤钨灯
2、气体放电光源 利用蒸汽的弧光放电或非金属的电离激发出可见光。
（1）金属气体放电光源 如：汞灯、钠灯
（2）惰性气体放电光源 如：氙灯、汞氙灯、霓虹灯
（3）金属卤化物灯 如 ：钠铊铟灯、金属卤素灯
（二） 电光源的主要技术指标 1、额定电压、额定电流和额定功率
5、照度（勒克司——lx） 受照物体单位面积上接受的光通量。
二、照明与视觉的关系 1、视觉 人的眼睛，在接收光源直接发出的光或被物体反射的光，光 射入眼睛后产生的视知觉，是“光觉”（看见明亮）、“色觉”
（看 见颜色）、“形觉”（看见物体的形状），“动觉”（看见物体
的运 动）、和“立体觉”（看见物体的远、近、深、浅）等的综合。 人眼能否清楚地识别物体，与下列条件有关 物体的明亮程度及其与背景的亮度对比 物体的颜色和色对比以及光的颜色

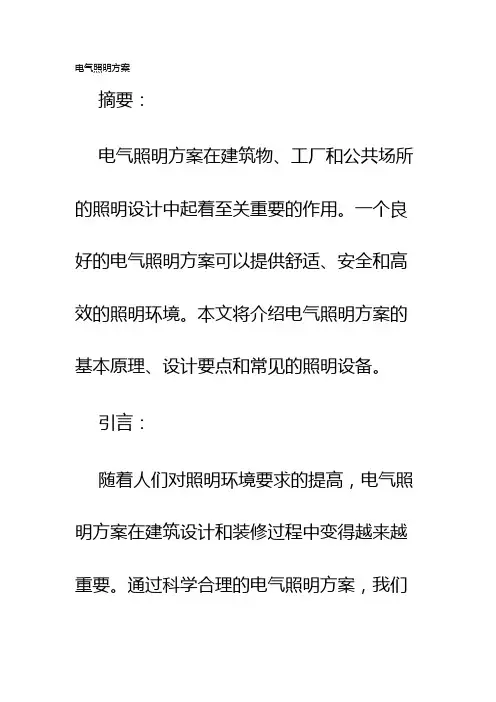

电气照明方案摘要：电气照明方案在建筑物、工厂和公共场所的照明设计中起着至关重要的作用。

一个良好的电气照明方案可以提供舒适、安全和高效的照明环境。

本文将介绍电气照明方案的基本原理、设计要点和常见的照明设备。

引言：随着人们对照明环境要求的提高，电气照明方案在建筑设计和装修过程中变得越来越重要。

通过科学合理的电气照明方案，我们能够为用户提供舒适、高效和节能的照明环境。

本文将从基本原理、设计要点和常用设备三个方面介绍电气照明方案的相关内容。

一、基本原理1.1 照明设计的基本要求电气照明方案的设计应满足以下基本要求：（1）提供适当的照度水平，以满足人们的视觉需求；（2）提供良好的照度均匀度，避免照明不均匀导致的视觉疲劳；（3）避免眩光和影子，保证人们的安全和舒适；（4）考虑建筑物的特殊需求，如工作任务的特殊性、建筑风格等。

1.2 光源的选择常见的光源包括白炽灯、荧光灯、LED灯等。

不同的灯光源具有不同的特点和适用范围，设计师需要根据具体情况选择合适的光源。

1.3 照明控制系统照明控制系统可以根据需要调整照明亮度或开启和关闭灯光。

常见的照明控制系统包括手动控制、感应控制、时间控制和光照度控制等。

二、设计要点2.1 照明布局根据建筑的功能和布局，设计师应合理布置灯具和光源，保证照明环境的均匀度和舒适度。

根据不同区域的需求，可以采用主次光源相结合的设计方式。

2.2 照明效果通过合理选择光源的颜色和亮度，设计师可以创造出各种照明效果，如柔和光、局部光、装饰光等，从而满足用户对照明效果的需求。

2.3 节能设计节能是电气照明方案设计的重要考虑因素之一。

设计师应优先选择高效节能的光源，并合理利用光线的反射和补光效果，减少能源的浪费。

三、常用照明设备3.1 白炽灯白炽灯是一种传统的照明设备，工作原理是通电使灯丝产生白炽光。

白炽灯的优点是价格便宜，颜色温度适中；缺点是能效较低，寿命较短。

3.2 荧光灯荧光灯是一种常见的照明设备，通过电场激发荧光粉来产生光线。

建筑电气照明技术基本知识1. 简介建筑电气照明技术是指将电能转化为光能，用于照明建筑物内、外的技术手段。

它不仅涉及到灯具的选择和安装，还包括照明设计、电路布置、控制系统以及能源管理等方面的知识。

本文将介绍建筑电气照明技术的基本知识，包括照明原理、灯具种类、照明设计要点等。

2. 照明原理2.1 光的特性光是一种电磁波，它具有波动和粒子性的特性。

光波的频率决定了它的颜色，而波长则决定了它的亮度。

光的强度和照度是常用的描述光线明亮程度的指标。

2.2 光的传播光的传播可以通过反射、折射和散射等方式进行。

建筑电气照明技术需要考虑光的传播路径，以及如何利用这些光线来实现照明效果。

3. 灯具种类3.1 白炽灯白炽灯是最常见的灯具之一，它通过将电流通过灯丝来产生光。

白炽灯具有较高的显色性和可调光性，但能耗较高，寿命较短。

3.2 荧光灯荧光灯是通过放电来产生光的灯具。

它具有较高的光效，能耗较低，寿命较长。

但是荧光灯的显色性较差，且不能调光。

3.3 LED灯LED灯是近年来快速发展的一种照明技术。

它具有高效节能、长寿命、可调光性和优异的显色性等优点。

LED灯的价格逐渐下降，已经成为建筑电气照明技术中使用最广泛的灯具之一。

4. 照明设计要点4.1 光源选择在照明设计中，选择合适的光源非常重要。

光源的色温和光强度要能够满足建筑物的功能需求和美学要求。

对于不同的空间，如办公区、商业区和住宅区，选择的光源也会有所差异。

4.2 照明布置照明布置是指如何合理地安装灯具，以实现建筑物内的照明效果。

在进行照明布置时，需要考虑灯具的位置、高度、角度等因素，以及灯具之间的亮度分布和阴影情况。

4.3 照明控制系统照明控制系统是为了提高照明效果和节约能源而设计的系统。

常见的照明控制方式包括手动控制、定时控制、光感控制和人体感应控制等。

通过合理使用照明控制系统，可以根据实际需要灵活地调节灯光亮度和开关时间。

4.4 能源管理能源管理是指通过合理规划、设计和管理建筑电气照明系统，以最大程度地减少能源的消耗。

二、光电度量单位
▪ 1.光通量 指光源在单位时间内向周围空间辐 射出去的、能引起光感的电磁能量大小。常用 F表示，单位名称流明（1m）。光通连量是光 流的时间速率概念，流明用来描述发光体发出 的光量多少的单位。 可按下式计算：
F 68K0P （13-1） 式中 F ：波长为的光的光通量（1m）；
K ：波长为的光的相对视度；
（一）单位容量法 又称为单位功率法。又 分为估算法和单位功率法。
▪ 估算法：根据不同建筑物的估算指标，用
下式计算确定建筑总照明用电量：
S10 3
（13-11）
式中 P：建筑物（或功能相同的所有房间） 的照明总用电量（kW）；
S：建筑物（或功能相同的所有房间） 的总面积（m2）；
：单位建筑面积安装功率（估算指
▪ 四、灯具的布置 ▪ （一）灯具的竖向布置
▪ （二）灯具的平面布置 ▪ 应周密考虑光的投射方向、工作面的照度、
反射眩光和直射眩光、照明均匀性、视野 内各平面的亮度分布、阴影、照明装置的 安装功率和初次投资、用电的安全性、维 护管理的方便性等因素。
第三节 照明设计
一、照明种类
（一）视觉照明
▪ 为保证生活、工作和生产活动的正常进行，在 人眼中必须形成对周围事物的足够视觉，满足 人们视觉需要。可分为正常照明、事故照明、 障碍照明、警卫值班照明。
（二）灯具的选择
▪ 一种光源的经济性比较法可用下式确定：
C Fp C1 F T

（13-9）
式中 C：光源在寿命期内单位时间、单位光 通量所需的费用（元/1m·h）； C1：灯泡的价格（元）； F：光源的总光通量（1m）； T：灯泡的平均寿命（h）； Fp：灯泡寿命期内耗用的电费（元）。

（3）在1区、10区有爆炸危险的场所，灯具的控制和 保护设备在相线和零线上应同时安装，并应同时断开， 另外应加PE线。
（4）室外道路照明集中控制、控制箱设在有人值班 的地方。（宜采用接触器控制）
（5）值班照明、警卫照明、障碍照明均单独控制。
第24页，共28页。
8.9开关、插座及线路敷设 （1）办公室和生活用房宜设带有单相双孔和单相三孔的插座。根据控制需要，选用单
第10页，共28页。
工作场所作业面上的照度推荐值 表8.5
类别
场所
办公、生活设施及各 车间相同场所
设计制图 会议室、阅览室、医务室、保健室、办公室、
广播室、资料室、药房 食堂
车间休息室、更衣室、住宅的居室 哺乳室、幼儿园
浴室、厕所及住宅的厨房 变压器室
配电室、控制室 主控制室、仪表室
计算机室 一般厅堂 通道、楼梯间 室内胶带运输机 室外胶带运输机 库房、储藏室 煤气管道支架周围
电气照明
第1页，共28页。
优选电气照明
2
第2页，共28页。
8.1适用范围 （1）本节适用钢铁企业各车间、工作场所和生活设施的照
明设计。 8.2照明方式和种类 （1）照明方式，可分为一般照明、局部照明和混合照明。
1)一般照明是指不考虑特殊局部的需要，而为照亮整个工作面或整个 场地而设置的照明。
（5）每套住宅应设置电源总断路器；并应采用可同时断开相线 和中性线的开关电器；
（6）设洗浴设备的卫生间应作等电位联结； （7）每幢住宅的总电源进线断路器，应具有漏电保护功能。
第27页，共28页。
5）火灾危险场所，穿钢管明敷。采用不燃电缆（导线）时，可穿硬塑料管明敷。 6）腐蚀性场所，穿硬塑料管明敷。
第25页，共28页。

电气照明基本知识
嘿，朋友们！咱今天就来讲讲电气照明基本知识，这可超级重要呢！
你想想啊，电灯不就像是咱夜晚的小太阳嘛！晚上回到家，啪地一开灯，整个屋子都亮堂堂的，这多舒服啊！比如说，你在黑漆漆的房间里，突然打开一盏明亮的灯，哇塞，那种感觉就像从黑暗中一下子被拉到了光明里，是不是特别棒？
电气照明可不只是按个开关那么简单哦！它涉及到好多方面呢。

电流就像水流一样，得顺畅地流淌才能让灯亮起来呀。

就像一条河，如果中间堵住了，那水就流不过去了呀，灯也就不亮啦，你说是不是？
灯泡也有好多不同的种类呢！白炽灯就像是个老实憨厚的家伙，一直默默地发光发热；节能灯呢，就像是个会省钱的小精灵，能帮你省不少电哦；还有 LED 灯，那可真是个厉害角色，又亮又省电。

你看，咱生活中的各种灯，各有各的特点，多有意思啊！
还有哦，照明的布局也很重要呢！你可不能乱点灯啊，得根据房间的大小、用途来安排。

就好比一个小卧室，你放个超级亮的大灯，那不是晃眼睛嘛，对吧？要是客厅，那就得亮堂堂的，这样大家在里面活动才舒服呀。

咱平时可得注意用电安全哦，不能随便乱接电线啥的。

就跟咱走路一样，得走在正道上，不然会摔跤的呀！
总的来说，电气照明基本知识真的特别重要，它能让我们的生活更加便利、舒适、安全。

咱可得好好了解它，利用它，让我们的生活更加亮堂堂的呀！。

第一讲电气照明工程内容电气照明工程内容是我们学习电气照明工程预算编制的基础，首先我们回顾电气照明工程内容。

我们知道，电气照明工程由进户装置、照明配电装置、室内配线及照明器具等几部分组成。

图9-1为一简单的电气照明平面图，图中我们可以看到电气照明的各个组成部分。

电源进户，引入照明配电箱，由室内配线引向各灯具开关及照明灯具、插座等用电器具。

下面我们分别学习进户装置、照明配电装置、室内配线、照明器具安装的工程内容。

一、进户装置电源从室外低压配电线路接线入户的设施称为进户装置。

电源进户方式有两种：低压架空进线和电缆埋地进线。

低压架空线进户装置由进户线横担、绝缘子、引下线、进户线和进户管组成。

进户线横担的安装方式有一端埋设和两端埋设两种，图9-2为进户线横担示意图。

电缆埋地进线，在照明工程中只考虑低压电缆终端头的制作与安装，其引接电线的安装计入外网工程。

二、照明配电装置照明配电装置有配电箱、配电盘、配电板等，其中最常用的是配电箱。

照明配电箱是用户用电设备的供电和配电点，是控制室内电源的设施，有工厂定型生产的标准配电箱，有根据照明的不同要求做成非标准的。

定型照明配电箱均用铁制，非标准照明配电箱可为铁制或木制。

配电箱内设有保护、控制、计量配电装置。

如图9-3示，配电箱内设有熔断器、自动空气开关、刀型开关、电度表等。

照明配电箱三、室内配线室内配线分明敷和暗敷两种方式。

根据线路用途和供电安全要求，配线可分为线管配线、夹板配线、绝缘子配线、槽板配线、线槽配线、铝卡片配线等形式。

其中暗管配线因其美观、安全而最为常用。

（一）线管配线线管配线包括配管、配线两项工程内容。

1、配管配管工程是配管配线工程的重要组成部分。

常用管材有钢管、防爆钢管、电线管、可挠金属管、金属软管、塑料管等。

其中塑料管又包括硬质聚氯乙烯管、刚性阻燃管、半硬质阻燃管等。

钢管具有较好的防潮、防火、防爆性能，硬塑料管具有较好的防潮和抗酸性能。

配管的方式有明配和暗配两种方式。

做照明方案之前,需要收集哪些工程信息每当有从销售部门过来的照明设计任务单子时，都会看到他们急切的表情，似乎希望在下一分钟就能拿到设计稿，但事实上，大部分的照明设计任务单子需要至少半天甚至更长的时间来处理，如果照明设计任务单数量多时，则就会需要压更多的时间。

为什么大部分的照明设计任务单需要那么久的时间才能处理完成呢？主要原因还是在于工程信息资料不齐全，这给照明设计任务带来极大的难度，另外，工程信息资料的不准确甚至错误又增加了许多重复工作。

为了能使销售人员在最短的时间内拿到设计方案，这里先以工业厂房照明工程为例，向大家阐述一下如何收集有用的工程信息资料，分清哪些资料是有用的。

1.基础信息资料：首先我们要知道这个工业厂房的基本尺寸，包括长、宽和高，这是基本的资料了，没有边界的设计是无法想像的；其次就是要知道这个厂房的用途，不同的用途就要求需要不同的照度等级，例如某个厂房是用来加工机械大件的，那么只需要150lx左右的照度就可以了，如果是加工一些精密的零部件的，则照度要求就会很高，至少得500lx甚至更高，不知道其用途所在，那么照明效果将会无法与实际工作需求相符合；再次还要了解工业厂房的环境条件，干净的工业厂房灯具安装之后只需要很少的维护，即维护系数较高，照明效果也较好，相反则维护系数低，照明效果也差；另外最好能够知道其厂房的屋顶结构和跨度，这样方便灯具安装高度的确定和灯具间距的确定，以实现照明设计的准确性；最后是要弄明白墙面、地板及天花板的材质，不同的材质有不同的反射系数，不周的反射系数将影响最终的照明效果，在缺失此信息的情况下，基本按地面20%、墙面50%和天花板50%或70%进行设计。

2.客户的要求：客户的要求可能才是影响方案结果的最直接因素，通过他们的要求，我们可以知道客户的需求，甚至可以知道工程现场的情况，而这些信息远比基础信息资料来得更直接、更直观、更客观。

将客户的要求考虑到照明工程设计之中，可以使设计方案更加贴近现实，更加准确。
