软件测试用例测试测试用例由测试输入数据以及与之对应的输出结果组成.测试用例设计的好坏直接决定了测试的效果和结果.以说在软件测试活动中最关键的步骤就是设计有效的测试用例.测试用例可以针对黑盒测试设计用例,也可以针对白盒测试设计用例,我们今天只讲针对白盒测试的用例设语句覆:语句覆盖就是设计若干个测试用例,运行被测试程序,使得每一条可执行语句至少执行一次;判定覆盖(也称为分支覆盖):设计若干个测试用例,运行所测程序,使程序中每个判断的取真分支和取假分支至少执行一次;条件覆盖:设计足够多的测试用例,运行所测程序,使程序中每个判断的每个条件的每个可能取值至少执行一次;判定-条件覆盖:设计足够多的测试用例,运行所测程序,使程序中每个判断的每个条件的所有可能取值至少执行一次,并且每个可能的判断结果也至少执行一次,换句话说,即是要求各个判断的所有可能的条件取值组合至少执行一次;条件组合测试:设计足够多的测试用例,运行所测程序,使程序中每个判断的所有可能的条件取值组合至少执行一次;路径测试:设计足够多的测试用例,运行所测程序,要覆盖程序中所有可能的路径.下面以例子进行分析讲解:void DoWork(int x,int y,int z){int k=0,j=0;if((x>3)&&(z5)){j=x*y+10; //语句块2}j=j%3; //语句块3}画出上面函数的流程图如下:语句覆盖:为了说明简略,分别对各个判断的取真,取假分支编号为b,c,d,e.为了测试语句覆盖率只要设计一个测试用例就可以把三个执行语句块中的语句覆盖了.测试用例输入为:{ x=4,y=5,z=5}程序执行的路径是:abd该测试用例虽然覆盖了可执行语句,但并不能检查判断逻辑是否有问题,例如在第一个判断中把&&错误的写成了||,则上面的测试用例仍可以覆盖所有的执行语句.可以说语句覆盖率是最弱的逻辑覆盖准则.分支覆盖对于上面的程序,如果设计两个测试用例则可以满足条件覆盖的要求.测试用例的输入为:{ x=4,y=5,z=5}{ x=2,y=5,z=5}上面的两个测试用例虽然能够满足条件覆盖的要求,但是也不能对判断条件进行检查,例如把第二个条件y>5错误的写成y3 取真值为T1,取假值为-T1条件z5 取真值为T4,取假值为-T4则可以设计测试用例如下cdT1,-T2,T3,-T4acdx=4,y=5,z=15ce-T1,T2,-T3,-T4acex=2,y=5,z=5bdT1,T2,T3,T4abdx=4,y=6,z=5覆盖分支条件取值通过路径测试用例上面的测试用例不但覆盖了所有分支的真假两个分支,而且覆盖了判断中的所有条件的可能值.但是如果设计了下面的测试用例,则虽然满足了条件覆盖,但只覆盖了第一个条件的取假分支和第二个条件的取真分支,不满足分支覆盖的要求.cdT1,-T2,T3,-T4acdx=4,y=5,z=5cd-T1,T2,-T3,T4acdx=2,y=6,z=5覆盖分支条件取值通过路径测试用例分支条件覆盖:分支条件覆盖就是设计足够的测试用例,使得判断中每个条件的所有可能取值至少执行一次,同时每个判断的所有可能判断结果至少执行,即要求各个判断的所有可能的条件取值组合至少执行一次.根据定义只需设计以下两个测试用例便可以覆盖8个条件值以及4个判断分支.ce-T1,-T2,-T3,-T4acex=2,y=5,z=11bdT1,T2,T3,T4abdx=4,y=6,z=5覆盖分支条件取值通过路径测试用例分支条件覆盖从表面来看,它测试了所有条件的取值,但是实际上某些条件掩盖了另一些条件.例如对于条件表达式(x>3)&&(z3)为假则一般的编译器不在判断是否z5)来说,若x==4测试结果为真,就认为表达式的结果为真,这时不再检查(y>5)条件了.因此,采用分支条件覆盖,逻辑表达式中的错误不一定能够查出来了. 条件组合覆盖:条件组合覆盖就是设计足够的测试用例,运行被测试对象,使得每一个判断的所有可能的条件取值组合至少执行一次.现在对例子中的各个判断的条件取值组合加以标记如下:x>3,z3,z>=10 记做T1 -T2, 第一个判断的取假分支x<=3,z<0 记做-T1 T2, 第一个判断的取假分支x=10 记做-T1 -T2,第一个判断的取假分支x=4,y>5 记做T3 T4, 第二个判断的取真分支x=4,y5 记做-T3 T4, 第二个判断的取真分支x!=4,y 0)5 {6 if(0= =iType)7 x=y+2;8 else9 if(1= =iType)10 x=y+10;11 else12 x=y+20;13 }14 }第一步:画出控制流图c/c++语句中的控制语句表示含义如下:图中的每一个圆称为流图的结点,代表一条或多条语句.流图中的箭头称为边或连接,代表控制流.为了说明流图的用法,我们采用过程设计表示法,此处,流程图用来描述程序控制结构.可将流程图映射到一个相应的流图(假设流程图的菱形决定框中不包含复合条件).在流图中,每一个圆,称为流图的结点,代表一个或多个语句.一个处理方框序列和一个菱形决测框可被映射为一个结点,流图中的箭头,称为边或连接,代表控制流,类似于流程图中的箭头.一条边必须终止于一个结点,即使该结点并不代表任何语句(例如:参见if-else-then结构的符号).由边和结点限定的范围称为区域.计算区域时应包括图外部的范围.任何过程设计都要被翻译成控制流图.画出其程序流程图和对应的控制流图如下:程序设计中遇到复合条件时,生成的流图变得更为复杂.当条件语句中用到一个或多个布尔运算符(逻辑OR,AND,NAND,NOR)时,就出现了复合条件.下图为语句IF a OR b中的每一个a和b创建了一个独立的结点,包含条件的结点被称为判定结点,从每一个判定结点发出两条或多条边.例如:1 if a or b2 x3 else4 y对应的逻辑为:第二步:计算圈复杂度圈复杂度是一种为程序逻辑复杂性提供定量测度的软件度量,将该度量用于计算程序的基本的独立路径数目,为确保所有语句至少执行一次的测试数量的上界.独立路径必须包含一条在定义之前不曾用到的边.有以下三种方法计算圈复杂度:流图中区域的数量对应于环型的复杂性;给定流图G的圈复杂度-V(G),定义为V(G)=E-N+2,E是流图中边的数量,N是流图中结点的数量;给定流图G的圈复杂度-V(G),定义为V(G)=P+1,P是流图G中判定结点的数量.对应上面图中的圈复杂度,计算如下:流图中有四个区域;V(G)=11条边-9结点+2=4;V(G)=3个判定结点+1=4.第三步:导出测试用例根据上面的计算方法,可得出四个独立的路径:路径1:4-14路径2:4-6-7-14路径3:4-6-8-10-13-4-14路径4:4-6-8-11-13-4-14根据上面的独立路径,去设计输入数据,使程序分别执行到上面四条路径.第四步:准备测试用例为了确保基本路径集中的每一条路径的执行,根据判断结点给出的条件,选择适当的数据以保证某一条路径可以被测试到,满足上面例子基本路径集的测试用例是:路径1:4-14输入数据:iRecordNum=0,或者取iRecordNum<0的某一个值预期结果:x=0路径2:4-6-7-14输入数据:iRecordNum=1,iType=0预期结果:x=2路径3:4-6-8-10-13-4-14输入数据:iRecordNum=1,iType=1预期结果:x=10路径4:4-6-8-11-13-4-14输入数据:iRecordNum=1,iType=2预期结果:x=20工具方法:图形矩阵导出控制流图和决定基本测试路径的过程均需要机械化,为了开发辅助基本路径测试的软件工具,称为图形矩阵(graph matrix)的数据结构很有用.利用图形矩阵可以实现自动地确定一个基本路径集.一个图形矩阵是一个方阵,其行/列数控制流图中的结点数,每行和每列依次对应到一个被标识的结点,矩阵元素对应到结点间的连接(即边).在图中,控制流图的每一个结点都用数字加以标识,每一条边都用字母加以标识.如果在控制流图中第i个结点到第j个结点有一个名为x的边相连接,则在对应的图形矩阵中第i行/第j列有一个非空的元素x.对每个矩阵项加入连接权值(link weight),图矩阵就可以用于在测试中评估程序的控制结构,连接权值为控制流提供了另外的信息.最简单情况下,连接权值是1(存在连接)或0(不存在连接),但是,连接权值可以赋予更有趣的属性:执行连接(边)的概率.穿越连接的处理时间.穿越连接时所需的内存.穿越连接时所需的资源.根据上面的方法对例子画出图形矩阵如下:连接权为"1"表示存在一个连接,在图中如果一行有两个或更多的元素"1",则这行所代表的结点一定是一个判定结点,通过连接矩阵中有两个以上(包括两个)元素为"1"的个数,就可以得到确定该图圈复杂度的另一种算法.小结:从上面的概念和例子可以看出要进行上面的白盒测试是需要投入巨大的测试资源,包括人力,物力和时间等.但是为什么还要进行白盒测试呢原因如下:逻辑错误和不正确假设与一条程序路径被运行的可能性成反比.当我们设计和实现主流之外的功能,条件或控制时,错误往往开始出现在我们的工作中.日常处理往往被很好地了解(和很好地细查),而"特殊情况"的处理则难于发现.我们经常相信某逻辑路径不可能被执行,而事实上,它可能在正常的基础上被执行.程序的逻辑流有时是违反直觉的,这意味着我们关于控制流和数据流的一些无意识的假设可能导致设计错误,只有路径测试才能发现这些错误.印刷上的错误是随机的.当一个程序被翻译为程序设计语言源代码时,有可能产生某些打印错误,很多将被语法检查机制发现,但是,其他的会在测试开始时才会被发现.打印错误出现在主流上和不明显的逻辑路径上的可能性是一样的.上述任何一条原因都是该进行白盒测试的论据,黑盒测试,不管它多么全面,都可能忽略前面提到的某些类型的错误.正如Beizer所说:"错误潜伏在角落里,聚集在边界上".白盒测试更可能发现它们.前面所述的基本路径测试技术是控制结构测试技术之一.尽管基本路径测试简单高效,但是,其本身并不充分.下面讨论控制结构测试的其他变种,这些测试覆盖并提高了白盒测试的质量.包括:条件测试数据流测试循环测试.1,条件测试条件测试是检查程序模块中所包含逻辑条件的测试用例设计方法.一个简单条件是一个布尔变量或一个可能带有NOT("!")操作符的关系表达式.关系表达式的形式如:E1E2其中E1和E2是算术表达式,而是下列之一:"",或"≥".复杂条件由简单条件,布尔操作符和括弧组成.我们假定可用于复杂条件的布尔算子包括OR"|",AND"&"和NOT"!",不含关系表达式的条件称为布尔表达式.所以条件的成分类型包括布尔操作符,布尔变量,布尔括弧(括住简单或复杂条件),关系操作符或算术表达式. 如果条件不正确,则至少有一个条件成分不正确,这样,条件的错误类型如下:布尔操作符错误(遗漏布尔操作符,布尔操作符多余或布尔操作符不正确);布尔变量错误;布尔括弧错误;关系操作符错误;算术表达式错误.条件测试方法注重于测试程序中的条件.条件测试策略主要有两个优点:首先,测度条件测试的覆盖率是简单的;其次,程序的条件测试覆盖率为产生另外的程序测试提供了指导.条件测试的目的条件测试是测试程序条件错误和程序的其他错误.如果程序的测试集能够有效地检测程序中的条件错误,则该测试集可能也会有效地检测程序中的其他错误.此外,如果测试策略对检测条件错误有效,则它也可能有效地检测程序错误.条件测试策略分支测试可能是最简单的条件测试策略,对于复合条件C,C的真分支和假分支以及C中的每个简单条件都需要至少执行一次.域测试(Domain testing)要求从有理表达式中导出三个或四个测试,有理表达式的形式如:E1E2需要三个测试分别用于计算E1的值是大于,等于或小于E2的值.如果错误,而E1和E2正确,则这三个测试能够发现关系算子的错误.为了发现E1和E2的错误,计算E1小于或大于E2的测试应使两个值间的差别尽可能小.有n个变量的布尔表达式需要2n个可能的测试(n>0).这种策略可以发现布尔操作符,变量和括弧的错误,但是只有在n很小时实用.也可以派生出敏感布尔表达式错误的测试.对于有n个布尔变量(n>0)的单布尔表达式(每个布尔变量只出现一次),可以很容易地产生测试数小于2n的测试集,该测试集能够发现多个布尔操作符错误和其他错误. 建议在上述技术之上建立条件测试策略,称为BRO(branch and relational)测试集.测试保证能发现布尔变量和关系操作符只出现一次而且没有公共变量的条件中的分支和条件操作符错误.BRO策略利用条件C的条件约束.有n个简单条件的条件C的条件约束定义为(D1,D2,…,Dn),其中Di(0<I≤N)表示条件C中第I个简单条件的输出约束.如果C的执行过程中C的每个简单条件的输出都满足D中对应的约束,则称条件C的条件约束D由C的执行所覆盖.对于布尔变量B,B输出的约束说明B必须是真(T)或假(F).类似地,对于关系表达式,符号用于指定表达式输出的约束.作为简单的例子,考虑条件C1:B1&B2其中B1和B2是布尔变量.C1的条件约束式如(D1,D2),其中D1和D2是"T"或"F",值(T,F)是C1的条件约束,由使B1为真,B2为假的测试所覆盖.BRO测试策略要求约束集{(T,T),(F,T),(T,F)}由C1的执行所覆盖,如果C1由于布尔算子的错误而不正确,至少有一个约束强制C1失败.作为第二个例子,考虑C2:B1&(E3=E4)其中B1是布尔表达式,而E3和E4是算术表达式.C2的条件约束形式如(D1,D2),其中D1是"T"或"F",D2是.除了C2的第二个简单条件是关系表达式以外,C2和C1相同,所以可以修改C1的约束集{(T,T),(F,T),(T,F)},得到C2的约束集,注意(E3=E4)的"T"意味着"=",而(E3=E4)的"F"意味着">"或"<".分别用(T,=)和(F,=)替换(T,T)和(F,T),并用(T,<\)和(T,>)替换(T,F),就得到C2的约束集{(T,=),(F,=),(T,)}.上述条件约束集的覆盖率将保证检测C2的布尔和关系算子的错误.作为第三个例子,考虑C3:(E1>E2)&(E3=E4)其中E1,E2,E3和E4是算术表达式.C3的条件约束形式如(D1,D2),其中D1和D2是.除了C3的第一个简单条件是关系表达式以外,C3和C2相同,所以可以修改C2的约束集得到C3的约束集,结果为{(>,=),(=,=),(,>),(>,<)}上述条件约束集能够保证检测C3的关系操作符的错误.2, 数据流测试数据流测试方法按照程序中的变量定义和使用的位置来选择程序的测试路径.为了说明数据流测试方法,假设程序的每条语句都赋予了独特的语句号,而且每个函数都不改变其参数和全局变量.对于语句号为S的语句,DEF(S)={X|语句S包含X的定义}USE(S)={X|语句S包含X的使用}如果语句S是if或循环语句,它的DEF集为空,而USE集取决于S的条件.如果存在从S到S′的路径,并且该路径不含X的其他定义,则称变量X在语句S处的定义在语句S′仍有效.变量X的定义―使用链(或称DU链)形式如[X,S,S′],其中S和S′是语句号,X在DEF(S)和USE(S′)中,而且语句S定义的X在语句S′有效.一种简单的数据流测试策略是要求覆盖每个DU链至少一次.我们将这种策略称为DU测试策略.已经证明DU测试并不能保证覆盖程序的所有分支,但是,DU测试不覆盖某个分支仅仅在于如下之类的情况:if-then-else中的then没有定义变量,而且不存在else部分.这种情况下,if语句的else分支并不需要由DU测试覆盖.数据流测试策略可用于为包含嵌套if和循环语句的程序选择测试路径,为此,考虑使用DU测试为如下的PDL选择测试路径:proc xB1;do while C1if C2thenif C4thenB4;elseB5;endif;elseif C3thenB2;elseB3;endif;endif;enddo;B6;end proc;为了用DU测试选择控制流图的测试路径,需要知道PDL条件或块中的变量定义和使用.假设变量X定义在块B1,B2,B3,B4和B5的最后一条语句之中,并在块B2,B3,B4,B5和B6的第一条语句中使用.DU测试策略要求执行从每个B(0<I≤5)到BJ(0<J≤6)的最短路径(这样的测试也覆盖了条件C1,C2,C3和C4中的变量使用).尽管有25条X的DU链,只需5条路径覆盖这些DU链.原因在于可用5条从BI(0<I≤5)到B6的路径覆盖X的链,而这5条链包含循环的迭代就可以覆盖其他的DU链.注意如果要用分支测试策略为上述的PDL选择测试路径,并不需要另外的信息.为了选择BRO测试的路径,只需知道每个条件和块的结构.(选择程序的路径之后,需要决定该路径是否实用于该程序,即是否存在执行该路径的至少一个输入).由于变量的定义和使用,程序中的语句都彼此相关,所以数据流测试方法能够有效地发现错误,但是,数据流测试的覆盖率测度和路径选择比条件测试更为困难.3,循环测试循环测试是一种白盒测试技术,注重于循环构造的有效性.有四种循环:简单循环,串接循环,嵌套循环和不规则循环.简单循环嵌套循环串接循环不规则循环简单循环:下列测试集用于简单循环,其中n是允许通过循环的最大次数.整个跳过循环;只有一次通过循环;两次通过循环;m次通过循环,其中m<N;n-1,n,n+1次通过循环.嵌套循环:如果将简单循环的测试方法用于嵌套循环,可能的测试数就会随嵌套层数成几何级增加,这会导致不实际的测试数目,下面是一种减少测试数的方法:从最内层循环开始,将其它循环设置为最小值;对最内层循环使用简单循环,而使外层循环的跌代参数(即循环计数)最小,并为范围外或排除的值增加其它测试;由内向外构造下以个循环的测试,但其它的外层循环为最小值,并使其它的嵌套循环为"典型"值;继续直到测试所有的循环.串接循环:如果串接循环的循环都彼此独立,可是使用嵌套的策略测试.但是如果两个循环串接起来,而第一个循环是第二个循环的初始值,则这两个循环并不是独立的.如果循环不独立,则推荐使用的嵌套循环的方法进行测试. 不规则循环:不能测试,尽量重新设计给结构化的程序结构后再进行测试.面向对象的白盒测试对OO软件的类测试相当于传统软件的单元测试.和传统软件的单元测试不同,他往往关注模块的算法细节和模块接口间流动的数据,OO软件的类测试是由封装在类中的操作和类的状态行为所驱动的.OO软件测试的特点:因为属性和操作是被封装的,对类之外操作的测试通常是徒劳的.封装使对对象的状态快照难于获得.继承也给测试带来了难度,即使是彻底复用的,对每个新的使用语境也需要重新测试.多重继承更增加了需要测试的语境的数量,使测试进一步复杂化.如果从超类导出的测试用例被用于相同的问题域,有可能对超类导出的测试用例集可以用于子类的测试,然而,如果子类被用于完全不同的语境,则超类的测试用例将没有多大用途,必须设计新的测试用例集.类测试一般有两种主要的方式:功能性测试和结构性测试,即对应于传统结构化软件的黑盒测试和白盒测试.功能性测试以类的规格说明为基础,它主要检查类是否符合其规格说明的要求.例如,对于Stack类,即检查它的操作是否满足LIFO规则;结构性测试则从程序出发,它需要考虑其中的代码是否正确,同样是Stack类,就要检查其中代码是否动作正确且至少执行过一次.结构性测试方法(白盒测试)结构性测试对类中的方法进行测试,它把类作为一个单元来进行测试.测试分为两层:第一层考虑类中各独立方法的代码;第二层考虑方法之间的相互作用.每个方法的测试要求能针对其所有的输入情况,但这样还不够,只有对这些方法之间的接口也做同样测试,才能认为测试是完整的.对于一个类的测试要保证类在其状态的代表集上能够正确工作,构造函数的参数选择以及消息序列的选择都要满足这一准则.因此,在这两个不同的测试层次上应分别做到:方法的单独测试:结构性测试的第一层是考虑各独立的方法,这可以与过程的测试采用同样的方法,两者之间最大的差别在于方法改变了它所在实例的状态,这就要取得隐藏的状态信息来估算测试的结果,传给其它对象的消息被忽略,而以桩来代替,并根据所传的消息返回相应的值,测试数据要求能完全覆盖类中代码,可以用传统的测试技术来获取.方法的综合测试:第二层要考虑一个方法调用本对象类中的其它方法和从一个类向其它类发送信息的情况.单独测试一个方法时,只考虑其本身执行的情况.而没有考虑动作的顺序问题,测试用例中加入了激发这些调用的信息,以检查它们是否正确运行了.对于同一类中方法之间的调用,一般只需要极少甚至不用附加数据,因为方法都是对类进行存取,故这一类测试的准则是要求遍历类的所有主要状态.白盒测试工具:内存资源泄漏检查:Numega中的bouncechecker,Rational的Purify等;代码覆盖率检查:Numega中的truecoverage,Rational的Purecoverage,Telelogic公司的logiscope,Macabe公司的Macabe等;开源覆盖率测试软件gCov等.总结:"白盒"法全面了解程序内部逻辑结构,对所有逻辑路径进行测试."白盒"法是穷举路径测试.在使用这一方案时,测试者必须检查程序的内部结构,从检查程序的逻辑着手,得出测试数据.贯穿程序的独立路径数是天文数字.但即使每条路径都测试了仍然可能有错误.第一,穷举路径测试决不能查出程序违反了设计规范,即程序本身是个错误的程序;第二,穷举路径测试不可能查出程序中因遗漏路径而出错.第三,穷举路径测试可能发现不了一些与数据相关的错误.。
白盒测试案例白盒测试是软件测试中的一种重要测试方法，它主要针对软件内部结构进行测试，旨在检验程序中的逻辑错误、代码覆盖率和路径覆盖等问题。
下面我们将通过几个具体的案例来介绍白盒测试的应用和方法。
案例一，函数逻辑测试。
假设我们有一个简单的函数，用于计算两个整数的和。
在进行白盒测试时，我们需要考虑函数的各种可能输入和边界情况。
比如，输入为正数、负数、零等不同情况下，函数的返回值是否符合预期；输入边界情况下，比如最大值、最小值、边界值加一等情况下，函数是否能够正确处理。
同时，我们还需要测试函数的异常情况，比如输入非整数、输入为空等情况下，函数是否能够正确处理并给出合理的错误提示。
案例二，条件覆盖测试。
在一个复杂的程序中，通常会存在多个条件判断的情况，这时候我们需要进行条件覆盖测试来确保程序的每个条件都能够得到正确的覆盖。
比如，一个函数中包含了多个if-else语句，我们需要设计测试用例，使得每个条件都能够被至少一次触发，以确保程序的完整性和准确性。
在进行条件覆盖测试时，我们需要考虑各种可能的组合情况，以及条件的嵌套关系，确保每个条件都能够得到充分的测试覆盖。
案例三，路径覆盖测试。
路径覆盖测试是白盒测试中的一种重要方法，它旨在测试程序中的各个路径是否都能够被正确执行。
在进行路径覆盖测试时，我们需要分析程序的控制流图，找出所有可能的执行路径，并设计测试用例来覆盖这些路径。
通过路径覆盖测试，我们可以发现程序中隐藏的逻辑错误和潜在的漏洞，提高程序的稳定性和可靠性。
结语。
通过以上几个具体的案例，我们可以看到白盒测试在软件开发中的重要性和应用价值。
在进行白盒测试时，我们需要充分理解程序的内部结构和逻辑，设计合理的测试用例，确保程序的各个部分都能够得到充分的覆盖和测试，从而提高程序的质量和稳定性。
希望本文能够帮助大家更好地理解白盒测试，并在实际工作中加以应用。
白盒测试技术案例详解白盒测试的测试方法有代码检查法、静态结构分析法、静态质量度量法、逻辑覆盖法、基本路径测试法、域测试、符号测试、Z路径覆盖、程序变异。
其中运用最为广泛的是基本路径测试法。
基本路径测试法是在程序控制流图的基础上，通过分析控制构造的环路复杂性，导出基本可执行路径集合，从而设计测试用例的方法。
设计出的测试用例要保证在测试中程序的每个可执行语句至少执行一次。
在程序控制流图的基础上，通过分析控制构造的环路复杂性，导出基本可执行路径集合，从而设计测试用例。
包括以下4个步骤和一个工具方法：1.程序的控制流图：描述程序控制流的一种图示方法。
2.程序圈复杂度：McCabe复杂性度量。
从程序的环路复杂性可导出程序基本路径集合中的独立路径条数，这是确定程序中每个可执行语句至少执行一次所必须的测试用例数目的上界。
3.导出测试用例：根据圈复杂度和程序结构设计用例数据输入和预期结果。
4.准备测试用例：确保基本路径集中的每一条路径的执行。
工具方法：图形矩阵：是在基本路径测试中起辅助作用的软件工具，利用它可以实现自动地确定一个基本路径集。
程序的控制流图：描述程序控制流的一种图示方法。
圆圈称为控制流图的一个结点，表示一个或多个无分支的语句或源程序语句流图只有二种图形符号：图中的每一个圆称为流图的结点，代表一条或多条语句。
流图中的箭头称为边或连接，代表控制流任何过程设计都要被翻译成控制流图。
如何根据程序流程图画出控制流程图?在将程序流程图简化成控制流图时，应注意：n在选择或多分支结构中，分支的汇聚处应有一个汇聚结点。
n边和结点圈定的区域叫做区域，当对区域计数时，图形外的区域也应记为一个区域。
如下图所示n如果判断中的条件表达式是由一个或多个逻辑运算符(OR,AND,NAND,NOR)连接的复合条件表达式，则需要改为一系列只有单条件的嵌套的判断。
例如：1if a or b2x3else4y对应的逻辑为：独立路径：至少沿一条新的边移动的路径基本路径测试法的步骤：o第一步：画出控制流图流程图用来描述程序控制结构。
白盒测试白盒测试(White-box Testing，又称逻辑驱动测试,结构测试)是把测试对象看作一个打开的盒子。
利用白盒测试法进行动态测试时，需要测试软件产品的内部结构和处理过程，不需测试软件产品的功能。
白盒测试又称为结构测试和逻辑驱动测试。
白盒测试法的覆盖标准有逻辑覆盖、循环覆盖和基本路径测试。
其中逻辑覆盖包括语句覆盖、判定覆盖、条件覆盖、判定/条件覆盖、条件组合覆盖和路径覆盖。
六种覆盖标准：语句覆盖、判定覆盖、条件覆盖、判定/条件覆盖、条件组合覆盖和路径覆盖发现错误的能力呈由弱至强的变化。
语句覆盖每条语句至少执行一次。
判定覆盖每个判定的每个分支至少执行一次。
条件覆盖每个判定的每个条件应取到各种可能的值。
判定/条件覆盖同时满足判定覆盖条件覆盖。
条件组合覆盖每个判定中各条件的每一种组合至少出现一次。
路径覆盖使程序中每一条可能的路径至少执行一次。
白盒测试也称结构测试或逻辑驱动测试，它是知道产品内部工作过程，可通过测试来检测产品内部动作是否按照规格说明书的规定正常进行，按照程序内部的结构测试程序，检验程序中的每条通路是否都有能按预定要求正确工作，而不顾它的功能，白盒测试的主要方法有逻辑驱动、基路测试等，主要用于软件验证。
"白盒"法全面了解程序内部逻辑结构、对所有逻辑路径进行测试。
"白盒"法是穷举路径测试。
在使用这一方案时，测试者必须检查程序的内部结构，从检查程序的逻辑着手，得出测试数据。
贯穿程序的独立路径数是天文数字。
但即使每条路径都测试了仍然可能有错误。
第一，穷举路径测试决不能查出程序违反了设计规范，即程序本身是个错误的程序。
第二，穷举路径测试不可能查出程序中因遗漏路径而出错。
第三，穷举路径测试可能发现不了一些与数据相关的错误。
白盒测试六种覆盖方法摘要：白盒测试作为测试人员常用的一种测试方法，越来越受到测试工程师的重视。
白盒测试并不是简单的按照代码设计用例，而是需要根据不同的测试需求，结合不同的测试对象，使用适合的方法进行测试。
白盒测试例子
白盒测试是软件测试中的一种重要方法，其主要目的是验证程序的内部结构是
否符合设计要求，以此来检查代码的覆盖率和质量。
在白盒测试中，测试人员可以查看源代码，并且能够了解程序的逻辑结构，以便更好地设计测试用例和发现潜在的缺陷。
以下是一个关于白盒测试的例子，以便更好地理解这一概念。
假设现在有一个计算器应用程序，其中包含了加法、减法、乘法和除法等功能。
我们需要对这个计算器应用程序进行白盒测试，以确保其功能的正确性和稳定性。
首先，我们可以查看计算器应用程序的源代码，了解其内部实现逻辑。
接下来，我们可以设计一些测试用例，例如针对加法功能的测试用例： - 输入
两个正整数，验证计算结果是否正确。
- 输入一个正整数和一个负整数，验证计算
结果是否正确。
- 输入两个小数，验证计算结果是否正确。
对于减法、乘法和除法功能也可以设计类似的测试用例。
在执行这些测试用例时，我们可以通过观察计算结果和预期结果是否一致来判断程序的正确性。
同时，还可以利用代码覆盖率工具来分析测试覆盖范围，确保所有的代码路径都得到覆盖。
通过这个例子，我们可以看到白盒测试的准确性和深度优势。
通过深入了解程
序的内部结构，白盒测试可以更好地发现潜在的问题，保障软件质量，提高用户体验。
综上所述，白盒测试是一种重要的软件测试方法，通过设计测试用例和分析源
代码，可以全面检查程序的内部逻辑和质量。
在软件开发过程中，合理运用白盒测试可以有效提高软件的稳定性和可靠性，确保软件交付符合设计要求。

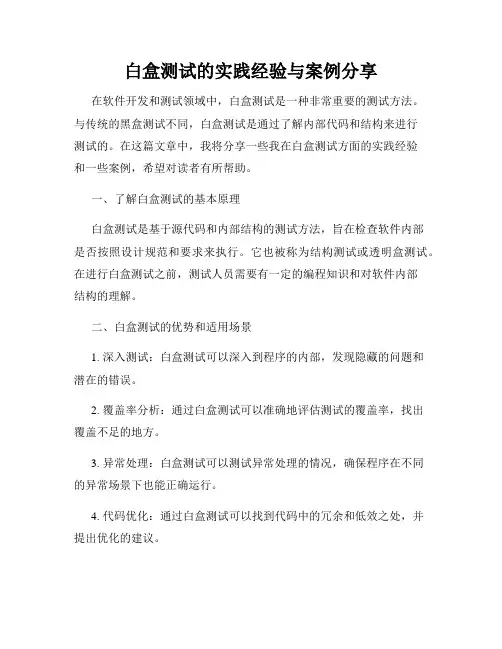

白盒测试的实践经验与案例分享在软件开发和测试领域中，白盒测试是一种非常重要的测试方法。
与传统的黑盒测试不同，白盒测试是通过了解内部代码和结构来进行测试的。
在这篇文章中，我将分享一些我在白盒测试方面的实践经验和一些案例，希望对读者有所帮助。
一、了解白盒测试的基本原理白盒测试是基于源代码和内部结构的测试方法，旨在检查软件内部是否按照设计规范和要求来执行。
它也被称为结构测试或透明盒测试。
在进行白盒测试之前，测试人员需要有一定的编程知识和对软件内部结构的理解。
二、白盒测试的优势和适用场景1. 深入测试：白盒测试可以深入到程序的内部，发现隐藏的问题和潜在的错误。
2. 覆盖率分析：通过白盒测试可以准确地评估测试的覆盖率，找出覆盖不足的地方。
3. 异常处理：白盒测试可以测试异常处理的情况，确保程序在不同的异常场景下也能正确运行。
4. 代码优化：通过白盒测试可以找到代码中的冗余和低效之处，并提出优化的建议。
适用场景：白盒测试特别适用于关键代码、核心功能、复杂业务逻辑的测试，以及对系统的性能和安全性进行评估。
三、实践经验与案例分享1. 代码覆盖率工具的使用在进行白盒测试时，我们通常需要评估测试的覆盖率，以确保测试能够覆盖到所有的代码路径和分支。
为了简化这个过程，我们可以使用代码覆盖率工具，例如JaCoCo或SonarQube。
这些工具可以生成代码覆盖率报告，帮助我们了解哪些代码没有被测试到。
案例分享：在一个项目中，我使用了JaCoCo作为代码覆盖率工具。
通过分析覆盖率报告，我发现有几个核心函数没有得到充分测试。
我随后编写了更多的测试用例，以覆盖这些代码，并确保测试能够达到100%的覆盖率。
2. 边界值测试边界值测试是白盒测试中常用的一种方法，它旨在测试边界条件下程序的行为。
边界值通常是指输入或输出的最小、最大或临界值。
通过测试这些边界条件，我们可以发现因为边界条件而导致的错误。
案例分享：在一个金融软件的开发过程中，我负责进行边界值测试。
白盒测试实验二一：实验目的1.通过实验熟悉测试用例设计2.通过实验熟悉白盒测试二：实验内容1：1．用java编写一个类，完成下面函数的功能，并编写另外一个类，调用该方法：void DoWork(int x,int y,int z){int k=0,j=0;if((x>3)&&(z<10)){k=x*y-1; //语句块1j=sqrt(k);}if((x= =4)||(y>5)){j=x*y+10; //语句块2}j=j%3; //语句块3}实验内容2：1、画出上面函数的流程图。
2、分别使用语句覆盖、判定覆盖（也称为分支覆盖）、条件覆盖、判定-条件覆盖、条件组合测试、路径测试设计测试用例（注意测试用例的格式）。
3、执行每个测试用例，执行完毕后填写测试用例。
三：实验结果：1、程序：【详细类代码：见文件夹冉维2009213998（白盒测试实验二代码）——包含文件Ranwei.java和test.java】2、流程图如下：3、测试用例语句覆盖:测试用例：x=4,y=7,z=7执行的路径：ace;判定覆盖:当(x>3)&&(z<10)为真时记为R1，为假时记为-R1;当(x= =4)||(y>5)为真时记为R2，为假时记为-R2。
测试用例判定覆盖执行的路径x=4、y=7、z=7 R1、R2 acex=2、y=7、z=7 -R1、-R2 abd条件覆盖:①对于第一个判定( (x>3)&&(z<10) )：当x>3 取真值记为RW1，取假值记为-RW1；当z<10 取真值记为RW2，取假值记为-RW2。
②对于第二个判定( (x==4)||(y>5) )：当x==4 取真值记为RW3，取假值记为-RW3 ；当y>5 取真值记为RW4，取假值记为-RW4。
测试用例执行路径覆盖条件覆盖分支ace x=4、y=7、z=7 ace RW1、RW2、RW3、RW4abd x=2、y=4、 z=12 abd -RW1、-RW2、 -RW3、-RW4判定—条件覆盖:①对于第一个判定( (x>3)&&(z<10) )：当x>3 取真值记为RW1，取假值记为-RW1；当z<10 取真值记为RW2，取假值记为-RW2。
白盒测试案例白盒测试是指在测试过程中，测试人员可以看到应用程序的内部结构和实现细节，从而能够有针对性地进行测试的一种测试方法。
下面是一个白盒测试案例：案例名称：登录功能测试案例描述：测试登录功能的正确性和安全性。
包括验证用户名密码验证、验证码功能、登录后页面跳转等。
测试目标：确保登录功能在各种输入情况下都能正常工作，且能够正确验证用户身份和信息安全。
测试步骤：1. 输入正确的用户名和密码，点击登录按钮。
2. 输入正确的用户名和错误的密码，点击登录按钮。
3. 输入不存在的用户名和正确的密码，点击登录按钮。
4. 输入不存在的用户名和错误的密码，点击登录按钮。
5. 输入正确的用户名、正确的密码但不输入验证码，点击登录按钮。
6. 输入正确的用户名、正确的密码且输入错误的验证码，点击登录按钮。
7. 输入正确的用户名、正确的密码且输入正确的验证码，点击登录按钮。
8. 登录成功后检查是否跳转到正确的页面。
9. 在登录页面检查是否有记住用户名、忘记密码、自动登录等功能，并分别进行测试。
10. 在登录页面检查是否有账号安全、注册账号等链接，并分别进行测试。
预期结果：1. 登录成功，并跳转到用户主页。
2. 出现密码错误提示。
3. 出现用户名错误提示。
4. 出现用户名和密码错误提示。
5. 出现验证码错误提示。
6. 出现验证码错误提示。
7. 登录成功，并跳转到用户主页。
8. 跳转到正确的页面。
9. 记住用户名、忘记密码、自动登录等功能正常。
10. 账号安全、注册账号等链接均正常。
测试环境：1. 操作系统：Windows 102. 浏览器：Chrome、Firefox、IE测试结果：1. 所有测试步骤均通过。
2. 用户名、密码、验证码输入框及登录按钮均正常显示。
3. 用户登录后跳转到正确的页面。
4. 记住用户名、忘记密码、自动登录等功能均正常。
5. 账号安全、注册账号等链接均正常。
结论：登录功能经过白盒测试后，验证了各种情况下的登录流程和功能正常性，保证了用户登录时的信息安全和正确性。
黑盒测试和白盒测试区别及测试案例黑盒测试和白盒测试是软件测试领域常用的两种测试方法。
黑盒测试是在不考虑内部结构和实现细节的情况下对软件系统进行测试，主要关注于输入和输出之间的关系，以及对软件功能是否符合需求进行验证。
而白盒测试则是考虑软件系统的内部结构和实现细节，主要关注于对软件逻辑的覆盖程度和正确性进行验证。
下面将分别从定义、特点、测试目的、测试方法和测试案例四个方面详细介绍黑盒测试和白盒测试的区别及测试案例。
一、定义：1.黑盒测试：黑盒测试是一种基于测试对象功能而不考虑其内部结构和实现细节的测试方法。
黑盒测试将软件系统视为一个黑箱子，只通过输入和输出来判断软件系统的正确性。
2.白盒测试：白盒测试是一种基于测试对象内部结构和实现细节的测试方法。
白盒测试需要了解软件系统的内部逻辑，通过覆盖关键路径和逻辑，验证软件的正确性。
二、特点：1.黑盒测试：黑盒测试关注的是软件系统的外部功能，不需要了解软件内部的具体实现。
测试人员不需要了解软件的内部结构和代码逻辑，只需要根据需求文档进行测试。
2.白盒测试：白盒测试关注的是软件系统的内部结构和实现细节。
测试人员需要了解软件的内部逻辑，包括代码覆盖、逻辑覆盖等方面。
三、测试目的：1.黑盒测试：黑盒测试的目的是验证软件系统的功能是否符合需求。
测试人员通过输入不同的数据，验证软件系统的输出是否符合预期结果，以此来发现软件的功能缺陷。
2.白盒测试：白盒测试的目的是验证软件系统的逻辑是否正确、结构是否合理。
通过了解软件的代码和内部逻辑，测试人员可以选择性地设计测试用例，覆盖关键路径和逻辑进行验证。
四、测试方法：1.黑盒测试：黑盒测试常用的方法有等价类划分法、边界值分析法、因果图、决策表等。
通过这些方法可以设计出有效的测试用例，覆盖软件系统的功能并发现潜在的缺陷。
2.白盒测试：白盒测试常用的方法有语句覆盖、判定覆盖、条件覆盖、路径覆盖、循环覆盖等。
通过这些方法可以设计出测试用例，覆盖软件系统的关键路径和逻辑进行验证。
白盒测试方法及示例白盒测试，也称为结构测试或者逻辑测试，是一种测试方法，旨在检查软件的内部结构和实现是否符合预期。
下面是一些白盒测试的常见方法及示例：1. 语句覆盖（Statement Coverage）：目标是确保每个代码语句都至少执行了一次。
示例：对于一个函数，测试用例需要覆盖函数中的每个语句。
2. 判定覆盖（Decision Coverage）：目标是确保每个条件判断语句的每个可能路径都被覆盖。
示例：对于一个条件判断语句，需要编写测试用例，覆盖每个可能的结果分支。
3. 条件覆盖（Condition Coverage）：目标是确保每个条件的真值和假值至少都被测试到。
示例：对于一个包含多个条件的逻辑表达式，需要编写测试用例使得每个条件的取值都被测试到。
4. 路径覆盖（Path Coverage）：目标是覆盖一个程序的所有可能路径。
示例：对于一个复杂的程序，需要编写足够的测试用例，覆盖程序的所有可能执行路径。
5. 循环覆盖（Loop Coverage）：目标是确保循环结构的执行路径中的每个部分都至少执行一次。
示例：对于一个包含循环的函数，需要编写测试用例，覆盖循环结构的各种情况。
6. 边界值分析（Boundary Value Analysis）：目标是测试输入数据的边界条件。
示例：对于一个接受输入数据的函数，需要编写测试用例，测试输入数据的最小值、最大值以及接近边界的值。
7. 异常处理测试（Exception Handling Testing）：目标是测试程序对于异常情况的处理能力。
示例：对于一个可能出现异常的程序，需要编写测试用例，测试程序对于异常情况的响应。
总的来说，白盒测试是通过对软件的内部结构进行检查和测试，以确保软件在各种情况下都能正确运行。
对不同类型的白盒测试方法，我们可以根据具体的测试目标和需求选择合适的方法来进行测试。
同时，通过不同的示例可以更好地理解和应用这些白盒测试方法。
白盒测试实例之一——需求说明三角形的问题在很多软件测试的书籍中都出现过，问题虽小，五脏俱全，是个很不错的软件测试的教学例子。
本文借助这个例子结合教学经验，从更高的视角来探讨需求分析、软件设计、软件开发与软件测试之间的关系与作用。
题目：根据下面给出的三角形的需求完成程序并完成测试：一、输入条件：1、条件1：a+b>c2、条件2：a+c>b3、条件3：b+c>a4、条件4：0<a<2005、条件5：0<b<2006、条件6：0<c<2007、条件7：a==b8、条件8：a==c9、条件9：b==c10、条件10：a2+b2==c211、条件11：a2+ c2== b212、条件12：c2+b2== a2二、输出结果：1、不能组成三角形2、等边三角形3、等腰三角形4、直角三角形5、一般三角形6、某些边不满足限制白盒测试实例之二——答案很多初学者一看到这个需求，都觉得很简单，然后立刻就开始动手写代码了，这并不是一个很好的习惯。
如果你的第一直觉也是这样的，不妨耐心看到文章的最后。
大部分人的思路：1、首先建立一个main函数，main函数第一件事是提示用户输入三角形的三边，然后获取用户的输入（假设用户的输入都是整数的情况），用C语言来写，这一步基本上不是问题（printf和scanf），但是要求用java来写的话，很多学生就马上遇到问题了，java5.0及之前的版本不容易获取用户的输入。
点评：这样的思路做出来的程序只能通过手工方式来测试所有业务逻辑，而且这个程序只能是DOS 界面版本了，要是想使用图形化界面来做输入，就得全部写过代码。
2、业务处理流程的思路用流程图表示如下：3、15. else16. {17. if(a==b || b==c || a==c)18. {19. printf("2是等腰三角形");20. }21. else22. {23. if(a*a+b*b==c*c || a*a+c*c==b*b || b*b+c*c==a*a)24. {25. printf("3是直角三角形");26. }27. else28. {29. printf("4是一般三角形");30. }31. }32. }33. }34. else35. {36. printf("5不能组成三角形");37. }38. }39. else40. {41. printf("6某些边不满足限制");42. }43. }白盒测试实例之三——需求分析需求分析是后续工作的基石，如果分析思路有问题，后续工作可能就会走向不正确的方向，比如：代码重用性差、难于测试、难于扩展和难于维护等。
白盒测试用例方法实例2009-7-131示例：程序源代码分析Dim a, b As IntegerDim c As DoubleIf (a>0 And b>0) Thenc=c/aEnd IfIf (a>1 Or c>1) Thenc=c+1End Ifc=b+c示例：程序源代码分析程序流程图示例：程序源代码分析•由上述的流程图1可以看出，该程序模块有4条不同的路径：–P1（1-2-4）–P2（1-2-5）–P3（1-3-4）–P4（1-3-5）•将里面的判定条件和过程记录为图2–条件M={a>0 and b>0}–条件N={a>1 or c>1}示例：程序源代码分析•程序的4条路径可以表示为：（/表示取反）–P1（1-2-4）=M and N–P2（1-2-5）=M and /N–P3（1-3-4）=/M and N–P4（1-3-5）=/M and /N示例：语句覆盖•语句覆盖，就是要满足条件M和条件N，那么按照语句覆盖的原则，测试用例为：{a=2，b=1，c=6}对应输出为：{a=2，b=1，c=5}语句覆盖优缺点•优点：可以很直观地从源代码得到测试用例，无须细分每条判定表达式。
•缺点：由于这种测试方法仅仅针对程序逻辑中显式存在的语句，但对于隐藏的条件和可能到达的隐式逻辑分支，是无法测试的。
判定覆盖•判定覆盖就是设计若干个测试用例，运行被测程序，使得程序中每个判断的取真分支和取假分支至少经历一次。
•判定覆盖又称为分支覆盖。
示例：判定覆盖•按照判定覆盖的基本思路，将前面提到的代码示例进行测试用例设计：–P1和P4可以作为测试用例–其中P1作为取真的路径，P4作为取反的路径，那么输入{a=2，b=1，c=6}和输出{a=2，b=1，c=5}覆盖了路径P1输入{a=-1，b=2，c=1}和输出{a=-1，b=2，c=3}覆盖了路径P4判定覆盖优缺点•优点：判定覆盖比语句覆盖要多几乎一倍的测试路径，当然也就具有比语句覆盖更强的测试能力。
