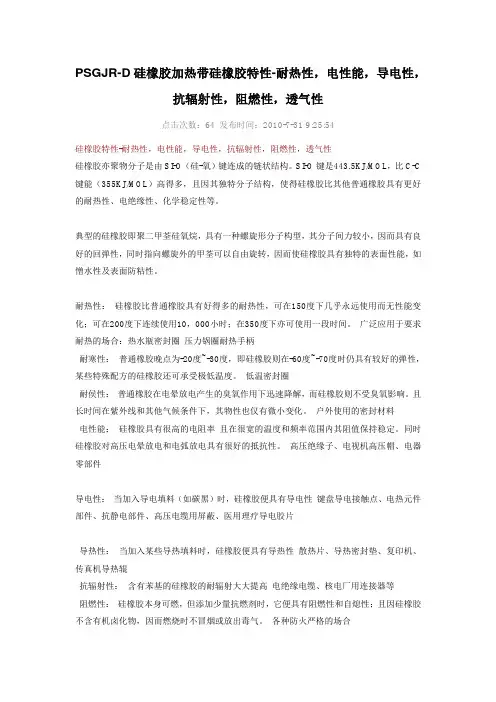

硅橡胶特性硅橡胶亦聚物分子是由SI-O （硅-氧）键连成的链状结构。SI-O 键是443.5KJ/MOL ，比C-C 键能（355KJ/MOL ）高得多，且因其独特分子结构，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。
典型的硅橡胶即聚二甲荃硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲荃可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。
耐热性：硅橡胶比普通橡胶具有好得多的耐热性，可在150 度下几乎永远使用而无性能变化；可在200 度下连
续使用10，000小时；在350 度下亦可使用一段时间。广泛应用于要求耐热的场合：热水瓶密封圈压力锅圈耐热手柄
耐寒性：普通橡胶晚点为-20度~-30 度，即硅橡胶则在-60度~-70 度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈
耐侯性：普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料
电性能：硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子、电视机高压帽、电器零部件
导电性：当加入导电填料（如碳黑）时，硅橡胶便具有导电性键盘导电接触点、电热元件部件、抗静电部件、高压电缆用屏蔽、医用理疗导电胶片
导热性：当加入某些导热填料时，硅橡胶便具有导热性散热片、导热密封垫、复印机、传真机导热辊抗辐射性：含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆、核电厂用连接器等
阻燃性：硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气。各种防火严格的场合
透气性：硅橡胶薄膜比普通橡胶及塑料打腊膜具有更好的透气性。其另一特征就是对不同的透气率具有很强的
选择性。气体交换膜医用品、人造器官
现在很多人用NBR 来代替Silicon ，因为NBR 的价格比Silicon 低很多，但是性能差不多，但是NBR 一般做成黑色。NBR 其实和silicon 差不多, 但是NBR 最大的特点就是耐用, 而且十分"便宜"!
NBR （丁晴橡胶）是丙烯晴与丁二烯之共聚合物。根据丙烯含量的不同而有低丙烯晴（25%）。中丙烯晴（33%）
和高丙烯晴（45%）三个品级。随丙烯晴含量的增加，共聚人合物的极性增加，耐油性提高，但过高则共聚物的耐屈绕性，耐水性和介电性等都合降低。
NBR 的优点：
A 极性较强的—CN 键，所以加硫胶表面有很强的耐溶剂性；
B 具有良好的物理机械性能。初始拉伸强度高，伸长率也高，耐磨耗优秀；
C 接着性强；
D 耐温优于NR 。
NBR （丁晴橡胶）其特性是具有极佳的耐油，抗张强度，所以适合制作各类油封等等。
硅橡胶的特性；
A 耐热性能和耐寒性能优异，能在-50—2500C 温度范围内长期使用而保持其橡胶弹性；
B 有优良的耐臭氧性，电绝缘性；
C 具有优异的耐疲劳性，抗冲击性，可长期日光下曝露使用；
D 可大量充填，可制作带有橡胶弹性的导电材料；
E 流动性极佳，可制作几何开头复杂的制品，毛边较易处理；
F 硫化胶可制作卫生用品。
8．2 不足
A 抗拉性差，伸长率低；
B 混料不易下片；
C 价格较高；
D 与其它物质的接着性着
SR （硅橡胶）：应用其优异的弹性与耐疲劳性，适用制作受冲击频率高的扣种电器按键和垫片，应用耐寒性和耐温性，制作卫生食品
包装材料，甚至是人体器官等.
橡胶是橡胶工业的基本原料，广泛用于制造轮胎、胶管、胶带、电缆及其他各种橡胶制品。像胶的分类：
1按原料分为天然橡胶和合成橡胶。
2按形态分为块状生胶、乳胶、液体橡胶和粉末橡胶。
乳胶为橡胶的胶体状水分散体；
液体橡胶为橡胶的低聚物，未硫化前一般为粘稠的液体；
粉末橡胶是将乳胶加工成粉末状，以利配料和加工制作。
3按使用又分为通用型和特种型。
通用型橡胶的综合性能较好，应用广泛。主要有：①天然橡胶。②异戊橡胶，又称合成天然橡胶。③丁苯橡胶，简称SBR。④顺丁橡胶，简称BR。
特种型橡胶指具有某些特殊性能的橡胶。主要有：
①氯丁橡胶，简称CR。
由氯丁二烯聚合制得。具有良好的综合性能，耐油、耐燃、耐氧化和耐臭氧。但其密度较大，常温下易结晶变硬，贮存性不好，耐寒性差。
②丁腈橡胶，简称NBR 。
由丁二烯和丙烯腈共聚制得。具有良好的耐油性、耐热性、耐寒性、耐压性和耐水性，气密性及优良的粘结性能，并具有适宜的耐磨性，通常的使用温度大致为一40C〜+ 120 C,可在120C的空气中或在150C的油中长期使用。
易于用金属模压成任意形状的液压密封件，因此丁晴橡胶最适宜于制作工作压力不大于32Mpa 的液压缸用密封件。经特别设计配方、耐易按发性油：耐磨能承受机械汽车轴心转速3000 转/时以下（此时橡胶硬度为70°）。
③ 硅橡胶。SILICONE
主链由硅氧原子交替组成，在硅原子上带有有机基团。耐高低温，耐臭氧，电绝缘性好。使用温度一40C_ +220C; 耐油尤佳，耐温，耐磨，耐油！特别适用于汽车发动机内的曲轴油封不耐温易挥发性油（柴油、汽油）耐磨方面，对氧，臭氧以及阳光（紫外线）有抗性。
④氟橡胶。Viton
子结构中含有氟原子的合成橡胶。通常以共聚物中含氟单元的氟原子数目来表示，如氟橡胶23，是偏二氟乙烯
同三氟氯乙烯的共聚物。氟橡胶耐高温、耐油、耐化学腐蚀。耐油，耐高温，耐化学品，还具有耐酸碱之特性。
使用温度一30C +280C。适用于喷射引擎内的曲轴油封，时规油封，还被用于化药剂的0型环及密封圈
⑤聚硫橡胶。
由二卤代烷与碱金属或碱土金属的多硫化物缩聚而成。有优异的耐油和耐溶剂性，但强度不高，耐老化性、加工性不好，有臭味，多与丁腈橡胶并用。
此外，还有聚氨酯橡胶、氯醇橡胶、丙烯酸酯橡胶等。
⑥聚氨酯橡胶
抗拉强度最高的一种合成橡胶，它具有优良的耐油性、耐热性、耐寒性、耐压性和耐磨性，通常的使用温度为－
40C〜+ 80C,聚氨酯橡胶的常温密封性能比丁晴橡胶优越，它特别适宜于制作中压、高压及超高压液压缸用密
封件。
硅胶的特性
又分为粗孔硅胶和细孔硅胶
硅胶既可吸附水分，又可吸乙炔和二氧化碳。随着温度的降低，首先吸附是水分（常温即可，约为25C ），其次是
乙炔和二氧化碳（温度越低，吸附能力越强）。
以吸附水分为例粒度/mm4〜8常温动吸附容量/%6〜8干燥后空气含水量/g - m-3 0.03 干燥后空气露点/C
-52
再生温度/C 140〜160
硅胶对水的吸附容量较大，再生温度较低，价格便宜，故空分装置中硅胶主要用作吸附水分，在低温下也用来吸附二氧化碳和乙炔。它的缺点是粉末较多。
硅胶有粗孔和细孔两种，二者孔径不同。粗孔硅胶孔径是5〜10nm（1nm=10-9m ，叫纳米），每克硅胶的比表
面积有100〜300m2/g 之多。它的吸水能力强，且吸水后不易破碎，机械强度好，常用在干燥器中吸附水分。细孔硅胶孔径是2.5〜4nm,比表面积为400〜600m2/g。常用来吸附二氧化碳和乙炔，吸附水分易破碎。二氧化碳吸附器的吸附过程是在-110〜-120 C低温下进行的，吸附二氧化碳的效果较好，还同时能吸附乙炔。因温度低于-130 C以下将有二氧化碳固体析出，固体二氧化碳不仅不能被硅胶所吸附，而且会堵塞吸附器。吸附乙炔是在液空、液氧吸附器中进行的，其吸附温度在-170〜-180 C左右。
丁腈橡胶(nitrile butadiene rubber )
它也叫做NBR。
是由丁二烯和丙烯腈经乳液聚合法制得的，丁腈橡胶主要采用低温乳液聚合法生产，耐油性极好，耐磨性较
高，耐热性较好，粘接力强。其缺点是耐低温性差、耐臭氧性差，电性能低劣，弹性稍低。
此外，它还具有良好的耐水性、气密性及优良的粘结性能。广泛用于制各种耐油橡胶制品、多种耐油垫圈、垫片、套管、软包装、软胶管、印染胶辊、电缆胶材料等，在汽车、航空、石油、复印等行业中成为必不可少的弹性材料。
丁腈橡胶具有优良的耐油性，其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性。丁晴橡胶的缺点是不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。
主要用途
丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，
如0形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。
丁腈橡胶的并用
