电工电子技术第3版电子精品教案精品课件一、教学内容本节课我们将学习《电工电子技术》第3版教材的第6章“模拟电子电路”，具体内容包括：6.1节“放大器基础”，6.2节“负反馈放大器”，6.3节“运算放大器及其应用”。
二、教学目标1. 了解放大器的基本原理，掌握放大器的性能指标。
2. 学会分析负反馈放大器的工作原理，理解负反馈对放大器性能的影响。
3. 掌握运算放大器的基本应用，如放大器、滤波器、比较器等。
三、教学难点与重点重点：放大器的基本原理，负反馈放大器，运算放大器的基本应用。
难点：负反馈放大器的工作原理及其对放大器性能的影响，运算放大器的具体应用。
四、教具与学具准备1. 教具：PPT课件，示波器，信号发生器，放大器实验板。
2. 学具：教材，笔记本，计算器。
五、教学过程1. 引入：通过展示实际生活中的放大器应用实例，激发学生的兴趣。
2. 理论讲解：a. 讲解放大器的基本原理，性能指标。
b. 分析负反馈放大器的工作原理，结合实验板演示。
c. 介绍运算放大器的基本应用，通过PPT展示具体电路图。
3. 例题讲解：讲解教材例题，引导学生运用所学知识解决问题。
4. 随堂练习：布置相关习题，让学生巩固所学知识。
5. 实践操作：分组进行实验，观察放大器的工作状态，测量相关参数。
六、板书设计1. 放大器基本原理2. 负反馈放大器工作原理3. 运算放大器基本应用4. 例题及解答七、作业设计1. 作业题目：a. 解释放大器的工作原理。
b. 分析负反馈对放大器性能的影响。
c. 设计一个运算放大器的应用电路，如放大器、滤波器、比较器等。
2. 答案：八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生的掌握情况，改进教学方法。
2. 拓展延伸：引导学生了解其他类型的放大器，如功率放大器、开关放大器等，以及模拟电子电路在其他领域的应用。
重点和难点解析1. 教学难点与重点的识别。
2. 教学过程中的实践操作环节。
3. 作业设计中的题目和答案。
![[宝典]电工电子技术 公开课教案范例](https://img.taocdn.com/s1/m/61f2be46640e52ea551810a6f524ccbff021ca5b.png)

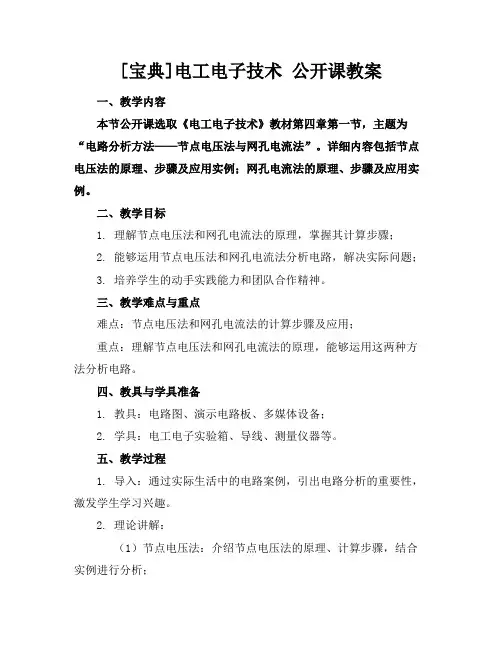

[宝典]电工电子技术公开课教案一、教学内容本节公开课选取《电工电子技术》教材第四章第一节，主题为“电路分析方法——节点电压法与网孔电流法”。
详细内容包括节点电压法的原理、步骤及应用实例；网孔电流法的原理、步骤及应用实例。
二、教学目标1. 理解节点电压法和网孔电流法的原理，掌握其计算步骤；2. 能够运用节点电压法和网孔电流法分析电路，解决实际问题；3. 培养学生的动手实践能力和团队合作精神。
三、教学难点与重点难点：节点电压法和网孔电流法的计算步骤及应用；重点：理解节点电压法和网孔电流法的原理，能够运用这两种方法分析电路。
四、教具与学具准备1. 教具：电路图、演示电路板、多媒体设备；2. 学具：电工电子实验箱、导线、测量仪器等。
五、教学过程1. 导入：通过实际生活中的电路案例，引出电路分析的重要性，激发学生学习兴趣。
2. 理论讲解：（1）节点电压法：介绍节点电压法的原理、计算步骤，结合实例进行分析；（2）网孔电流法：介绍网孔电流法的原理、计算步骤，结合实例进行分析。
3. 实践操作：（1）学生分组，每组使用电工电子实验箱搭建一个简单的电路；（2）运用节点电压法和网孔电流法对电路进行分析，测量并记录数据；（3）分析数据，验证理论知识的正确性。
4. 例题讲解：讲解典型例题，指导学生掌握解题方法和技巧。
5. 随堂练习：布置相关练习题，学生独立完成，教师进行解答和指导。
六、板书设计1. 节点电压法：（1）原理；（2）计算步骤；（3）实例分析。
2. 网孔电流法：（1）原理；（2）计算步骤；（3）实例分析。
七、作业设计1. 作业题目：（电路图）（电路图）2. 答案：八、课后反思及拓展延伸1. 反思：本节课的教学效果、学生的掌握程度、教学方法的适用性等；2. 拓展延伸：引导学生了解其他电路分析方法，如戴维南定理、诺顿定理等，鼓励学生进行自主学习。
重点和难点解析1. 教学内容的选取与组织；2. 教学目标的具体化；3. 教学难点与重点的区分；4. 教具与学具的准备；5. 教学过程的实践操作环节；6. 板书设计的清晰度；7. 作业设计的针对性与答案的准确性；8. 课后反思与拓展延伸的实际操作。
第 二 讲教学章节：第一章 电路和电路元件 1.3～1.4 独立电源元件，二极管教学要求：1、熟悉电压源和电流源；2、掌握两种电源模型的等效；3、熟练掌握二极管的特性；4、掌握稳压二极管、发光二极管和光电二极管的特点。
教学重点：两种电源模型的等效，二极管的特性，稳压二极管、发光二极管和光电二极管的特点。
教学难点：两种电源模型的等效；二极管的特性；稳压二极管工作状态。
教学方法与手段：启发式讲授，联系实际，多媒体，板书。
教学内容与进程：一、引入：电压源和电流源 1、电压源⑴ 两端的电压仅由自身决定，与流过的电流及外电路无关。
⑵ 流过的电流由外电路决定。
电压源置零，等效于两端短路。
电压源不允许外电路短路。
2、电流源⑴ 电流源的电流仅由自身决定，与两端的电压无关。
⑵ 两端的电压由外电路决定。
电流源置零，等效于两端开路。
电流源不允许外电路开路。
二、实际电源的模型 1、电压源模型2、电流源模型3、两种电源模型的等效1.4 二极管 三、PN 结及其单相导电性二极管的结构和电路符号如图所示，VD 是文字符号。
R -+U +U s -R -+U I s四、二极管的主要特性和主要参数（1）正偏导通（2）反偏截止（3）二极管的伏安特性正向特性：二极管正向电压超过某一数值时电流开始快速增长，对应的电压称为死区电压，也称阈值电压或开启电压，记作U T ，二极管导通时的正向电压称为二极管导通电压或管压降，记作U D 。
方向特性：二极管反向电流一般很小，小功率硅管为几μA ，锗管为几十μA 。
反向击穿特性：反向电压增高到一定数值U (BR)时，二极管反向电流急剧增大，这种现象称为反向击穿。
五、二极管的工作点和理想特性六、稳压二极管稳压二极管是应用在反向击穿区的特殊硅二极管。
稳压二极管的符号、伏安特性和典型应用电路。
七、发光二极管和光电二极管 发光二极管工作在正向偏置状态。
光电二极管又称光敏二极管，它工作在反向偏置状态。
电工电子技术公开课教案第一章：电工基础1.1 电流、电压和电阻的概念电流：电荷的定向移动形成电流，单位是安培（A）。
电压：电势差，单位是伏特（V）。
电阻：阻碍电流流动的性质，单位是欧姆（Ω）。
1.2 欧姆定律欧姆定律：电流I等于电压U除以电阻R，即I = U/R。
1.3 串并联电路串联电路：元件依次连接，电流相同，电压分配。
并联电路：元件并行连接，电压相同，电流分配。
第二章：电子元件2.1 半导体基础导体、绝缘体和半导体：导电性能不同的材料。
PN结：P型和N型半导体的结合，形成二极管。
2.2 二极管结构、符号和性质：单向导电性，正向导通，反向截止。
应用：整流、稳压、调制等。
2.3 晶体管结构、符号和性质：三极管，控制电流的放大作用。
应用：放大、开关、稳压等。
第三章：基本电路分析3.1 交流电路交流电：电压和电流随时间变化的电。
频率、周期和相位：交流电的基本参数。
3.2 频率响应滤波器：根据频率选择通过的信号。
放大器：增加信号的幅值。
3.3 谐振电路串联谐振和并联谐振：谐振条件、谐振特点。
第四章：电子测量技术4.1 测量仪器示波器：显示电压随时间变化的图形。
信号发生器：产生不同频率和幅值的信号。
4.2 测量方法直流测量和交流测量：测量电压、电流、电阻等。
测量误差和精度：仪器的误差和测量结果的精度。
4.3 数据处理平均值、均方根值和峰-峰值：描述信号的统计量。
信号处理和分析：滤波、放大、采样等。
第五章：电工电子应用实例5.1 照明电路灯泡的选择、接线和保护。
5.2 电源电路稳压电源：线性稳压电源和开关稳压电源。
5.3 充电电路充电器：适配器和充电电池的充电电路。
5.4 传感器应用温度传感器、压力传感器等：将非电量转换为电信号。
5.5 家庭电器电冰箱、洗衣机、空调等家用电器的工作原理和电路。
第六章：电机及其控制6.1 电动机的基础直流电动机和交流电动机的结构与原理。
电动机的分类：异步电动机、同步电动机、步进电动机等。
2024新版电工电子技术精品教案完整版一、教学内容1. 第三章：交流电路的分析与计算，包括单一参数的交流电路、RLC串联交流电路、交流电路的功率分析。
2. 第四章：半导体器件及其应用，包括半导体物理基础、二极管、晶体管、基本放大电路。
二、教学目标1. 理解并掌握交流电路的分析与计算方法。
2. 学会半导体器件的工作原理及其在电路中的应用。
3. 能够分析和设计基本的放大电路。
三、教学难点与重点1. 教学难点：RLC串联交流电路的分析、晶体管放大电路的工作原理。
2. 教学重点：交流电路的功率分析、半导体器件的特性及应用。
四、教具与学具准备1. 教具：示波器、信号发生器、电阻、电感、电容、二极管、晶体管、面包板。
2. 学具：每组一套实验器材，包括上述教具。
五、教学过程1. 实践情景引入：展示一个实际的交流电路，引导学生观察并思考其工作原理。
2. 理论讲解：a. 讲解单一参数的交流电路分析方法。
b. 分析RLC串联交流电路，并通过示波器观察波形。
c. 介绍交流电路的功率分析，举例说明。
d. 讲解半导体物理基础，介绍二极管、晶体管的工作原理。
e. 介绍基本放大电路的构成及工作原理。
3. 例题讲解：针对每个知识点，讲解典型例题，并引导学生进行计算和分析。
4. 随堂练习：布置相关练习题，要求学生在课堂上完成，并及时给予反馈。
5. 实验操作：a. 学生分组进行实验，搭建RLC串联交流电路，观察并分析波形。
b. 搭建半导体器件实验电路，观察并分析其工作状态。
c. 设计并搭建一个基本放大电路，观察其放大效果。
六、板书设计1. 交流电路的分析与计算：a. 单一参数的交流电路b. RLC串联交流电路c. 交流电路的功率分析2. 半导体器件及其应用：a. 半导体物理基础b. 二极管、晶体管c. 基本放大电路七、作业设计1. 作业题目：a. 计算单一参数的交流电路的电压和电流。
b. 分析RLC串联交流电路的功率。
c. 画图并解释二极管、晶体管的工作原理。
电工电子技术教案完整版一、教学内容本节课选自《电工电子技术》教材第四章第三节，详细内容为“交流电路的功率分析”。
主要包括交流电路的有功功率、无功功率和视在功率的定义及计算方法，以及功率因数的概念和改善方法。
二、教学目标1. 理解并掌握交流电路有功功率、无功功率、视在功率的计算方法。
2. 了解功率因数的概念及其对电路的影响，掌握提高功率因数的方法。
3. 能够运用所学知识分析实际电路的功率问题，培养解决实际问题的能力。
三、教学难点与重点重点：交流电路功率的计算方法，功率因数的概念及提高方法。
难点：理解有功功率、无功功率、视在功率之间的关系，以及功率因数对电路性能的影响。
四、教具与学具准备1. 教具：电路图示板、示波器、实验用交流电源。
2. 学具：计算器、笔记本、教材。
五、教学过程1. 引入实践情景：通过展示家庭电路和工业用电设备，引导学生思考电路中的功率问题。
2. 知识讲解：a. 介绍交流电路的有功功率、无功功率、视在功率的定义及计算方法。
b. 解释功率因数的概念，分析功率因数对电路性能的影响。
c. 讲解提高功率因数的方法。
3. 例题讲解：分析一个具体的交流电路，计算其有功功率、无功功率、视在功率，以及功率因数。
4. 随堂练习：让学生计算给定交流电路的功率，巩固所学知识。
5. 实践操作：使用示波器和实验用交流电源，观察不同功率因数下的电路现象。
六、板书设计1. 交流电路功率分析a. 有功功率、无功功率、视在功率的定义及计算方法b. 功率因数的概念及其对电路的影响c. 提高功率因数的方法2. 例题及解答七、作业设计1. 作业题目：a. 计算给定交流电路的有功功率、无功功率、视在功率。
b. 分析电路的功率因数，并提出提高功率因数的方法。
2. 答案：八、课后反思及拓展延伸1. 反思：本节课学生对交流电路功率分析的理解程度，以及实践操作中存在的问题。
2. 拓展延伸：引导学生思考交流电路功率分析在实际应用中的重要性，如节能、提高电力设备利用率等。
《电工电子技术》教案一、教学目标1. 知识目标：（1）了解电工电子技术的基本概念、原理和应用。
（2）掌握电路的基本组成、电路定律和分析方法。
（3）熟悉常用电子元器件的特性、选用和应用。
（4）掌握电子电路的设计和调试方法。
2. 能力目标：（1）具备分析电路和解决问题的能力。
（2）具备电子电路设计和调试的能力。
（3）具备电工电子技术实际操作的能力。
3. 情感目标：（1）培养对电工电子技术的兴趣和好奇心。
（2）树立工程意识和安全意识。
二、教学内容1. 电工基础（1）电流、电压、电阻的概念及关系。
（2）电路的基本组成部分及电路定律。
（3）欧姆定律、基尔霍夫定律的应用。
2. 电子元件（1）半导体器件的二极管、三极管的特性及应用。
（2）电阻、电容、电感的选用及计算。
（3）常用电子元器件的识别和检测。
三、教学方法1. 讲授法：讲解电工电子基本概念、原理和应用。
2. 案例分析法：分析实际电路案例，提高学生分析电路的能力。
3. 实验法：进行电工电子实验，培养实际操作能力。
4. 小组讨论法：分组讨论问题，培养团队合作意识。
四、教学资源1. 教材：《电工电子技术》。
2. 实验设备：电工实验桌、电子实验箱、万用表、示波器等。
3. 网络资源：相关电工电子技术的学习网站、视频等。
五、教学评价1. 平时成绩：课堂表现、作业完成情况。
2. 考试成绩：期末考试、实验报告。
3. 实践能力：电工电子实验、项目实践。
六、教学安排1. 课时：共计32课时，其中理论课16课时，实验课16课时。
2. 教学计划：第1-8课时：电工基础第9-16课时：电子元件第17-24课时：电路分析方法与应用第25-32课时：电子电路设计与实践七、教学步骤1. 电工基础：课时1-2：电流、电压、电阻的概念及关系。
课时3-4：电路的基本组成部分及电路定律。
课时5-6：欧姆定律、基尔霍夫定律的应用。
2. 电子元件：课时7-8：半导体器件的二极管、三极管的特性及应用。
[宝典]电工电子技术公开课精品教案一、教学内容本节课选自《电工电子技术》教材第四章第三节，主题为“交流电路的功率分析”。
具体内容包括：理解复数表示法在交流电路中的应用，掌握正弦交流电路中功率的计算方法，以及分析功率因数的改善方法。
二、教学目标1. 理解并掌握交流电路中复数表示法的应用。
2. 学会计算正弦交流电路的有功功率、无功功率和视在功率。
3. 能够分析并改善交流电路的功率因数。
三、教学难点与重点重点：交流电路的功率计算方法，功率因数的改善。
难点：复数表示法在交流电路中的应用。
四、教具与学具准备教具：PPT，电路图，示波器。
学具：计算器，笔记本，电路元件。
五、教学过程1. 实践情景引入（5分钟）展示一个实际电路，通过测量电压和电流，引导学生思考交流电路中的功率如何计算。
2. 知识讲解（20分钟）（1）回顾交流电路的基本概念，引入复数表示法。
（2）讲解正弦交流电路中功率的计算方法。
（3）分析功率因数对电路效率的影响，探讨改善方法。
3. 例题讲解（15分钟）结合教材例题，详细讲解复数表示法在交流电路中的应用，以及功率计算的过程。
4. 随堂练习（10分钟）让学生现场完成一道有关交流电路功率计算的题目，巩固所学知识。
5. 课堂小结（5分钟）六、板书设计1. 交流电路复数表示法2. 功率计算公式3. 功率因数的改善方法七、作业设计1. 作业题目：计算给定交流电路的有功功率、无功功率和视在功率。
答案：根据教材第四章第三节例题，自行计算。
2. 拓展延伸：分析家庭电路的功率因数，并提出改善措施。
八、课后反思及拓展延伸本节课通过实践情景引入，使学生更好地理解交流电路的功率计算方法。
课后，教师应关注学生对知识点的掌握程度，及时进行辅导。
拓展延伸部分，鼓励学生将所学知识应用到实际生活中，提高他们的实践能力。
同时，教师应不断反思教学方法，提高教学效果。
重点和难点解析1. 实践情景引入2. 知识讲解中的复数表示法应用3. 功率计算公式的理解与运用4. 功率因数的改善方法5. 作业设计与拓展延伸一、实践情景引入实践情景引入是激发学生学习兴趣、引导学生主动参与的关键环节。
精品文档《电工电子技术》教案授课教师：姚大杰授课班级：14机制14机制（对口）2015—2016第二学期教学内容注意点手写课前互动：试想如果没有电，会给同学们哪些不便？由问题引出下面内容：电工学是非电专业的技术基础课，通过本课程的学习，使学生具备电工技术与电子技术的基础知识，为升学以及后续课程打下一定的基础。
1、电工学课程研究的对象————“电”2、电工学课程的发展3、电能的优越性（1）便于转换（2）便于输送（3）便于控制第1章电路的基本概念与基本定律电路：电流流通的路径。
直流电路：由直流电源供电的电路。
1.1电路作用与电路模型一、电路的组成及作用电路就是电流通过的闭合路径，它是由各种电气器件按一定方式用导线连接组成的总体。
电路的结构形式和所能完成的任务是多种多样的，从日常生活中使用的用电设备到工、农业生产中用到的各种生产机械的电器控制部分及计算机、各种测试仪表等，从广义说，都是电路。
最简单的电路如图所示的手电筒电路。
1、组成：电路主要由三部分组成。
（1）电源是供应电能的设备。
在发电厂内将化学能或机械能等非电能转换为电能，如电池、蓄电池、发电机等。
（2）负载是使用电能的设备，又称用电器。
作用是将电能转换成其它形式的能量，如电灯、电炉、扬声器、电动机等。
（3）中间环节用于连接电源和负载。
起传输和分配电能或对电信号进行传递和处理的作用，如变压器、输电线等。
电路三部分组成教 学 内 容 注意点 手写大小和方向都不随时间变化的电流称为恒定电流，也称为直流电流，用I 表示。
大小和方向随时间变化的电流称为交变电流，简称交流电流，用i 表示。
电流的单位为A （安[培]），还有kA （千安）、mA （毫安）、μA （微安）等。
31kA 10A = 361A 10mA 10A μ==3、电流的方向 （1）实际方向习惯上规定正电荷移动的方向或负电荷移动的反方向为电流的实际方向。
（2）参考方向：可以任意选取在分析电路时，常常要知道电流的方向，但有时电路中电流的实际方向难于判断，此时常可任意选定某一方向作为电流的“参考方向（也称正方向）”。
所选的参考方向不一定与实际方向一致。
当电流的实际方向与其参考方向一致时，则电流为正值；反之，当电流的实际方向与其参考方向相反时，则电流为负值，如图所示。
I I实际方向实际方向参考方向参考方向aabba ）0I >b ）0I <4、电流的表示方法 （1）箭头：→ （2）双下标：ab I5、电流的测量——用电流表（安培表）来测量。
测量时注意： （1）交、直流电流用不同表测量。
（2）电流表应串联在电路中。
参考方向选取（3）直流电流表有正负端子，即：“+”、“-”记号，接线时不能接错。
（4）选择正确的量程。
三、电压（电位差）1、物理意义在图中，极板a带正电，极板b带负电，a、b间存在电场。
正极板a上的正电荷在电场力的作用下从a经过负载移到负极板b，从而形成了电流。
这说明电场力做功产生了电流。
I负载abUEab＋＋－－规定：电场力把单位正电荷从a点移动到b点所做的功称为a、b两点之间的电压，用abU表示。
电压的单位为V（伏[特]），还有kV（千伏）、mV（毫伏）、μV（微伏）等。
31kV10V=361V10mV10Vμ==2、实际方向：由高电位指向低电位结论：对于电阻性负载来说，没有电流就没有电压，有电压就一定有电流。
电阻两端的电压常叫做电压降（压降）。
而对于电源来说，其端电压的实际方向是正极指向负极。
3、参考方向：可以任意选取，同电流参考方向的选取4、电压的表示方法（1）箭头：→（2）正负号：＋、－（3）双下标：abU电压实际方向参考方向选取教学内容注意点手写5、电压的测量用电压表（伏特表）来测量。
测量时注意：（1）交、直流电压用不同表测量。
（2）电压表应并联在被测电路两端。
（3）直流电压表有正负端子，即：“+”、“-”记号，接线时不能接错。
（4）选择正确的量程。
【例】电路如图所示，已知16VU=-，24VU=，求：ab?U=1U2Ua b＋＋－－解：ab12()6V(4V)10VU U U=+-=-+-=-四、电动势1、物理意义为维持电路中的电流流通，则必须保持电路a、b两端间的电压abU恒定不变，这就需要电源力源源不断地把正电荷从负极板b移回正极板a上。
规定：电源力克服电场力把单位正电荷从b点（负极）经电源内部移回到a点（正极）所做的功，叫电动势，用E表示。
2、电动势的实际方向电动势的实际方向规定：在电源内部由负极指向正极，即电位升，其单位与电压单位相同，也是伏特（V）。
电动势的实际方向教学内容注意点手写结论：对于一个电源来说，既有电动势，又有端电压。
电动势只存在于电源内部，方向由负极指向正极；而端电压只存在于电源外部，其方向由正极指向负极。
一般情况下，电源的端电压总是低于电源内部的电动势，只有当电源开路或者电源的内阻忽略不计时，电源的端电压才与其电动势相等。
3、电动势（E）和电压（abU）的区别：* 物理意义不同；* 实际方向不同；* 电动势只表示电源，而电压既可表电源，也可表负载。
4、直流电动势的两种图形符号【例】电路如图所示，已知电源电动势10VE=，求出：ab?U=ba?U=a b＋－E解：ab10VU E==，ba ab10VU U=-=-。
五、功率把单位时间内电场力所做的功称为电功率。
用“P”表示。
定义式：22W UP UI I Rt R====单位：W、kW、mW其中：“W”为电功，指电流所做的功，简称“电功”（电能）。
电流做功的过程，实质上就是把电能转换为其他形式的能的过程。
表达式：W UIt=单位：焦耳（J）或千瓦时（kW h⋅）【例1】：应用欧姆定律对下图电路列出式子，并求电阻R。
解：对图(a)有，U IR=，63Ω2URI===对图(b)有，U IR=-，63Ω2URI=-=-=-【例2】：已知某100W的白炽灯在电压220V时正常发光，此时通过的电流是0.455A，试求该灯泡工作时的电阻。
解：220484Ω0.455URI==≈【例3】：有一个量程为300V（即测量范围是0～300V）的电压表，它的内阻OR为40kΩ。
用它测量电压时，允许流过的最大电流是多少？解：3O3000.0075A7.5mA4010UIR====⨯三、全电路欧姆定律1、概念（1）全电路：含有电源的闭合电路。
（2）内电路：电源内部的电路。
外电路：电源外部的电路。
（3）内电阻：电源内部的电阻，简称内阻。
用SR表示。
外电阻：外电路的电阻。
用LR表示。
RU6V+2AR+–U6VI(a)(b)I–2A–【例1】：图所示的并联电路中，求等效电阻ABR、总电流I、各负载电阻上的电压、各负载电阻中的电流。
解：等效电阻12AB12632Ω63R RRR R⨯===++总电流AB126A2UIR===各负载上的电压1212VU U U===各负载上的电流2112362A63R IIR R⨯===++21624AI I I=-=-=六、电阻的混联既有串联又有并联的电路称为混联。
混联电路形式多种多样，但可以利用电阻串、并联关系进行逐步化简。
【例1-5】：教材P6 略【例2】：（选作）如图，已知123451ΩR R R R R=====，求等效电阻abR。
等效电阻的求解注意分流公式的使用a b1R2R3R4R5Rc教学内容注意点手写教 学 内 容注意点 手写上式表明：当电源具有一定值的内阻时，端电压总是小于电源电动势；当电源电动势和内阻一定时，端电压随输出电流的增大而下降。
电源产生的功率=负载取用的功率+内阻及线路损耗的功率。
2、开路（断路）将图中的开关S 断开，电源处于开路状态，也称为电源的空载运行，相当于L R →∞。
此时负载上的电流、电压和功率均为零。
即：电源的开路电压等于电源的电动势。
0I =，O U U E ==3、短路 电源两端由于某种原因直接接触时，电源就被短路，电路处于短路运行状态。
其特点是：被短路元件两端电压为0。
电路中电流称为短路电流S I ，且有S OEI R =，电源输出电压为S O 0U E I R =-=。
短路电流S I 很大，如果没有短路保护，会发生火灾。
短路是电路最严重、最危险的事故，是禁止的状态。
产生短路的原因主要是接线不当，线路绝缘老化损坏等。
应在电路中接入过载和短路保护。
【例1】：如图所示，不计电压表和电流表内阻对电路的影响，求开关在不同位置时，电压表和电流表的读数各为多少？解：开关接“1”号位置，电路短路。
电压表读数为0； 电流表中的短路电流为：210A 0.2E I r ===短。
开关接“2”号位置，电路断路。
教学内容注意点手写复习提问：KCL，KVL？导入新课：二、电压源与电流源1、电压源(是对外提供电压的电源，开路状态时，两端有电压，电流为零；当接成闭合回路后，电压源上有电流流过)电压源按其内阻是否考虑可分为两类：一类是忽略内阻或内阻为零的电压源，称为理想电压源，或称恒压源；一类是考虑内阻，内阻不为零的电压源，称为实际电压源。
（1）理想电压源（恒压源）：内阻为0* 输出电压恒定不变，U = E* 输出电流由外负载决定，LRI1指针式万用表的使用复习：1、基本物理量——电压2、基本物理量——电动势1.6电路中电位的计算一、概念：是描述某一点性质的物理量。
电位是分析电路常用的物理量，用“V”表示。
从物理学可知，电压就是电位的差值，即：ab a bU V V=-在进行电路研究时，常常要分析电路中各点电位的高低。
为了确定电路中各点的电位值，必须选择电位的零点，即参考点，在电路图中用符号“⊥”来表示，又称零电位。
若电路中O点为参考点，则o0VV=。
其他各点的电位都同它相比较，比它高的电位为正，比它低的电位为负。
电路中某一点的电位等于该点到参考点之间的电压。
根据定义，电路中a点的电位为：a aoV U=【例1】：求各点电位二、电位和电压的区别A、电位针对一点电压针对两点a aoU U=ab a bU U U=-B、电位是相对的电压是绝对的三、电位的意义* 相对的* 参考点不同，同一点电位不同* 一旦参考点选定，同一点的电位唯一两个公式电位和电压的区别电位的意义教学内容注意点手写前面用了大量的课时讲解了直流电路的相关概念，对于具体电路应该如何去分析呢?第二章线性电路分析方法问题的提出：求图示电路中支路电流i1～i6（各支路电压与电流采用关联参考方向），用2b法求解电路。
问题：要想求解电路所列方程数多，复杂电路难以下手，如何简化方法？2.1 支路电流法概念：以各支路电流为未知量列写电路方程分析电路的方法。
以上图为例：支路数 b=6，节点数 n=4（1）取支路电流 i1～ i6为独立变量，并在图中标定各支路电流参考方向；支路电压u1～ u6的参考方向与电流的方向一致（图中未标出）。
