运算放大器参数详解运算放大器（通常简称为运放）是一种广泛应用于模拟信号处理领域的电子器件。
它被广泛应用于各种不同的电子设备中，包括音频放大器、模拟电路、数字电路等。
以下是对运算放大器参数的详细解释：1. 带宽增益乘积：这是运算放大器的一个重要指标，它等于开环带宽与开环增益的乘积。
这个参数可以用来估算运放在高频应用中的性能。
2. 开环增益：开环增益是运算放大器在没有反馈的情况下，输入电压与输出电压之比。
这是一个衡量运放放大能力的参数。
3. 最大差模输入电压：这是指运放可以接受的最大差分输入电压。
超过这个电压，运放可能会被损坏。
4. 最大共模输入电压：这是指运放可以接受的最大共模输入电压。
超过这个电压，运放可能会被损坏。
5. 最大输出电压：这是指运放在安全工作范围内可以输出的最大电压。
超过这个电压，运放可能会被损坏。
6. 电源电压范围：这是指运放正常工作所需的最小和最大电源电压。
低于最小电压，运放可能无法正常工作；高于最大电压，运放可能会被损坏。
7. 功耗：这是指运放在正常工作条件下消耗的功率。
这是一个重要的环保指标，因为电子设备的功耗直接影响到其热量产生和能源消耗。
8. 输入阻抗：这是指运放在没有反馈的情况下，输入端的电阻抗。
这个参数可以影响运放在特定应用中的性能。
9. 输出阻抗：这是指运放在没有反馈的情况下，输出端的电阻抗。
这个参数可以影响运放在特定应用中的性能。
10. 带宽增益乘积与最大带宽：带宽增益乘积是指运算放大器在特定频率下达到特定增益所需的带宽，通常以Hz为单位表示。
最大带宽是指运放在不失真的情况下可以处理的最高频率信号。
这两个参数共同决定了运算放大器处理高频信号的能力。
11. 建立时间：这是指运算放大器从启动到达到最终输出值所需的时间。
这个参数对于需要快速响应的电路设计来说非常重要。
12. 失调电压：这是指运算放大器在没有输入信号的情况下，输出端的直流偏置电压。
这个参数可能会对电路的直流性能产生影响。
运放参数运放（Operational Amplifier，简称Op Amp）是一种有着特殊符号的集成电路元件，其具有高放大增益、宽带、高输入阻抗、低输出阻抗等特点，被广泛应用于模拟电路和数字电路中。
以下是一些常用的运放参数：1. 常模增益：表示运放输出信号与输入信号共同变化的增益，常用符号为Acm。
2. 差模增益：表示运放输出信号与两输入信号差值之间的关系，常用符号为Adm。
3. 常模输入阻抗：表示运放两输入端之间对于共模信号的阻抗，常用符号为Ricm。
4. 差模输入阻抗：表示运放两输入端之间对于差模信号的阻抗，常用符号为Ridm。
5. 输出阻抗：表示运放输出端的阻抗，常用符号为Rout。
6. 带宽：表示运放能够放大信号的最高频率，常用符号为Bw（Bandwidth）。
7. 偏置电压：表示运放两输入端之间的电压差，常用符号为Vos（Offset Voltage）。
8. 共模抑制比：表示运放输出信号与共模信号的比值，常用符号为CMRR （Common Mode Rejection Ratio）。
9. 输入偏置电流：表示运放两输入端的电流偏置，常用符号为Ib（Input Bias Current）。
10. 输入偏置电流温度漂移：表示运放输入偏置电流随温度变化的比值，常用符号为Ib/T。
（其中’T’为温度变化量）。
11. 噪声：表示运放输入信号中的噪声电压，常用符号为En。
12. 失调电流：表示运放输出信号与输入信号之间的失调电流，常用符号为Ioff。
13. 失调电压：与失调电流类似，表示运放输出信号与输入信号之间的失调电压，常用符号为Voff。
以上几个参数是运放设计与选择时需要考虑的重要因素，通常应根据实际需要进行综合考虑。
运算放大器常见参数解析运算放大器是一种功率放大器，可以将输入电压放大到更大的输出电压，同时保持输入电压与输出电压之间的线性关系。
在电子设备与电路中广泛应用，例如音频放大器、通信系统等。
下面将对运算放大器的常见参数进行解析。
1.增益(Av)：运算放大器的增益即输出电压与输入电压之间的比值，通常用一个数字表示。
增益越大，输出信号放大倍数就越高。
运算放大器通常有固定增益和可调增益两种类型。
2. 输入偏置电压(Vos)：运算放大器的输入端有一个微小的直流偏置电压，即输入电压接近于零时实际电压。
输入偏置电压可以引起输出偏置电压，影响放大器的性能。
常见解决方法是使用一个偏置调零电路来降低输入偏置电压。
3.输入偏置电流(Ib)：运算放大器的输入端也有一个微小的直流偏置电流。
输入偏置电流过大会引起伪输出电压，并对信号放大造成影响。
输入偏置电流可以通过使用PN结和电流源进行补偿。
4. 输入电阻(Rin)：输入电阻是指运算放大器输入端对外部电路的等效电阻。
输入电阻越大，输入电压的损失就越小，维持输入信号的原始性。
输入电阻对应于差模模式和共模模式。
5.带宽(BW)：运算放大器的带宽是指输出信号能够跟随输入信号的频率范围。
带宽越高，放大器能够处理更高频率的信号。
带宽可以通过增加放大器的带宽限制元件来提高。
6. 输出电阻(Rout)：输出电阻是指运算放大器输出端对外部电路的等效电阻。
输出电阻影响着输出电压的稳定性和与外部电路的匹配性。
输出电阻越小，输出电压与负载电阻的影响就越小。
7.摆幅(Av)：摆幅是指运算放大器能够提供的最大输出电压幅值。
摆幅取决于供电电源电压和运算放大器内部极限电压。
摆幅越大，放大器能够输出的电压范围就越广。
8.直流增益(Ao)：直流增益是指运算放大器在输入信号频率为零时的增益。
直流增益可以决定运算放大器的静态精度，即输出电压与输入电压之间的比值。
9.共模抑制比(CMRR)：共模抑制比是指运算放大器对共模信号的压制能力。
运算放大器参数说明及选型指南一、运放的参数说明：1.增益：运算放大器的增益是指输出信号与输入信号之间的比值，通常用V/V表示。
增益可以是固定的，也可以是可调的。
增益决定了输出信号相对于输入信号的放大程度。
2.带宽：运算放大器的带宽是指在其增益达到-3dB时的频率范围。
带宽决定了运放的工作频率范围，对于高频应用，需要选择具有宽带宽的运放。
3.输入偏置电压：输入偏置电压是指在无输入信号时，运放输入端的直流偏置电压。
输入偏置电压可能会引入偏置误差，对于精密测量电路，需要选择输入偏置电压尽可能小的运放。
4.输入偏置电流：输入偏置电流是指在无输入信号时，运放输入端的直流偏置电流。
输入偏置电流可能会引起输入端的电平漂移，对于高精度应用，需要选择输入偏置电流尽可能小的运放。
5.输入偏置电流温漂：输入偏置电流温漂是指输入偏置电流随温度变化的比例。
输入偏置电流温漂可能会导致运放的工作点发生变化，对于温度变化较大的应用，需要选择输入偏置电流温漂较小的运放。
6.输入噪声：输入噪声是指在无输入信号时，运放输入端产生的噪声。
输入噪声可能会影响信号的纯净度，对于低噪声应用，需要选择输入噪声较低的运放。
7.输出电流：输出电流是指运放输出端提供的最大电流。
输出电流决定了运放的输出能力，在驱动负载电流较大的应用中，需要选择输出电流较大的运放。
8.输出电压：输出电压是指运放输出端能够提供的最大电压。
输出电压决定了运放的输出范围，在需要大幅度信号放大的应用中，需要选择输出电压较大的运放。
二、选型指南：1.确定应用需求：根据实际应用需求确定所需的放大倍数、带宽、输入/输出电压等参数。
例如，对于音频放大器，需要考虑音频频率范围、输出功率等因素。
2.选择性能指标：根据应用需求选择合适的性能指标。
不同应用对各个参数的要求可能会有所差异，需根据实际情况进行权衡与选择。
3.查询产品手册：查询供应商的产品手册或网站，获取相关产品的详细参数信息。
产品手册通常会提供各项参数的典型值和极限值，可以用于评估是否满足需求。

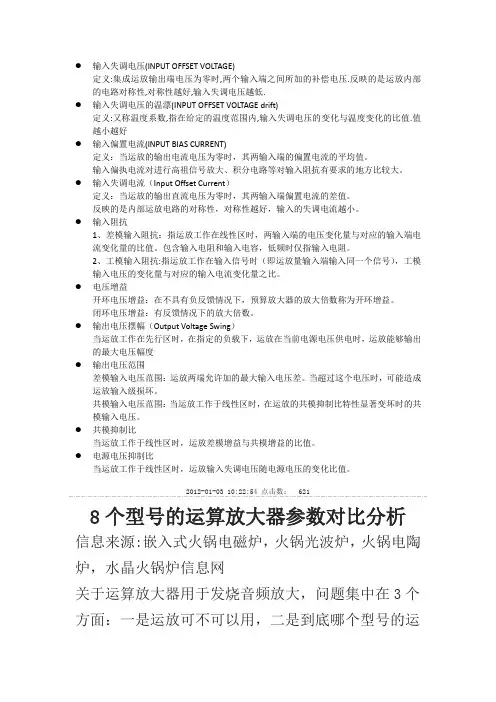

运放的指标：1、开环差模电压增益Avd：运放在没有外部反馈作用时的差模直流电压增益称为开环差模电压增益，它是决定运放电路运算精度的重要因素，定义为运放开环是的输出电压与差模输入电压之比，即：Avd＝Vod/Vid也可用分贝表示为：20×lg（Avd）＝20×lg（Vod/Vid）对于一般运放，Avd在（80～120）dB之间，高精度的运放Avd可达（120～140）dB。
2、输入失调电压Vos常温（27摄氏度）下，当运放输入端口短路时，放大器的输出失调电压折合到输入端的等效差模输入电压值称为输入失调电压，它主要反映了输入级差分对管的失配程度，一般Vos约为（1～10）mV，高质量运放Vos在1mV以下。
3、输入失调电压温漂dVos/dT该参数是指Vos在规定工作范围内的温度系数，是衡量运放温度影响的重要指标。
一般情况下dVos/dT约为（10～30）uV/摄氏度，高质量的可做到<0.5uV/C(摄氏度)。
4、输入失调电流Ios常温下当运放输入端口开路时，为了得到零输出，必须加到运放两个输入端的直流补偿电流，称为输入失调电流Ios，它表征了差放输入级两管B不对称所造成的影响，记为Ios＝|IB1-IB2|（Vo=0时的两管基极电流）通常，Ios为（0.5～5）nA，高质量的可低于1nA。
5、输入失调电流的温漂dIos/dT它是指Ios在规定工作范围内的温度系数，也是衡量运放受温度影响的重要指标，通常约为（1～50）nA/C，高质量的约为几个pA/C。
6、输入偏置电流IB他是衡量差分对管输入电流绝对值大小的标志，当常温下（27C），输入信号为零且零输出时，用两个输入端的基极偏置电流平均值来表示。
IB太大，不仅在不同信号内阻的情况下，对静态工作点有较大影响，而且会影响温漂和运算精度，IB一般在10nA～1uA范围内；IB小，表明输入失调电流小，放大器的输入电阻高。
7、共模抑制比KCMR它是衡量输入级各参数对称程度的表志。
运放参数详解超详细运放，全称为运算放大器，是一种主要用于电子设备中的放大电路。
它能够接收输入信号并在输出端放大，以达到放大信号的效果。
运放广泛应用于放大、滤波、积分、微分、求和、差分等电路中，是现代电子电路中不可或缺的元件之一在使用运放时，需要了解一些重要的参数，这些参数将影响到运放的性能和应用。
下面将详细介绍一些常见的运放参数：1.增益：增益指的是输入信号经过运放放大后的输出信号与输入信号之间的比例关系。
增益可以是小信号增益，即输入信号幅度相对较小的情况下的增益；也可以是大信号增益，即输入信号幅度较大的情况下的增益。
通常使用dB（分贝）来表示增益大小。
2.带宽：带宽是指运放能够正确放大的频率范围。
在带宽之外的信号将会被放大产生失真。
带宽通常以Hz（赫兹）表示，常见的运放带宽为几百kHz到几GHz。
3.输入电阻：输入电阻指的是运放输入端的电阻阻抗。
输入电阻越大，表示输入信号的损耗越小，输出信号与输入信号之间的电压差会更小。
输入电阻一般以欧姆（Ω）表示。
4.输出电阻：输出电阻指的是运放输出端的电阻阻抗。
输出电阻越小，表示运放输出信号的能力越强，能够驱动更大的负载。
输出电阻一般以欧姆（Ω）表示。
5.失调电流：失调电流是指运放输入端的两个输入电流之间的差异。
失调电流越小，表示运放的两个输入端能够更好地匹配，从而减小了对输入信号的失真。
失调电流一般以安培（A）表示。
6.偏置电压：偏置电压是指运放两个输入端相对于公共模式电压的偏差。
偏置电压越小，表示运放能够更好地接近理想运算放大器模型，减小了对输入信号的失真。
偏置电压一般以伏特（V）表示。
7.输出偏置电压：输出偏置电压是指运放输出端相对于公共模式电压的偏差。
输出偏置电压越小，表示运放输出信号更加准确，能够更好地匹配输入信号。
输出偏置电压一般以伏特（V）表示。
8.运放噪声：运放噪声是指运放输出信号中存在的由运放本身引起的随机噪声。
运放噪声分为输入噪声和输出噪声，通常以nV/√Hz（纳伏特/根赫兹）表示。
运放参数解析定义全一、单位增益带宽GB单位增益带宽定义为：运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）所对应的信号频率。
单位增益带宽是一个很重要的指标，对于正弦小信号放大时，单位增益带宽等于输入信号频率与该频率下的最大增益的乘积，换句话说，就是当知道要处理的信号频率和信号需要的增益后，可以计算出单位增益带宽，用以选择合适的运放。
这用于小信号处理中运放选型。
二、运放的带宽是表示运放能够处理交流信号的能力对于小信号，一般用单位增益带宽表示。
单位增益带宽，也叫做增益带宽积，能够大致表示运放的处理信号频率的能力。
例如某个运放的增益带宽=1MHz，若实际闭环增益=100，则理论处理小信号的最大频率1MHz/100=10KHz。
对于大信号的带宽，即功率带宽，需要根据转换速度来计算。
对于直流信号，一般不需要考虑带宽问题，主要考虑精度问题和干扰问题。
1、运放的带宽简单来说就是用来衡量一个放大器能处理的信号的频率范围，带宽越高，能处理的信号频率越高，高频特性就越好，否则信号就容易失真，不过这是针对小信号来说的，在大信号时一般用压摆率（或者叫转换速率）来衡量。
2、比如说一个放大器的放大倍数为n倍，但并不是说对所有输入信号的放大能力都是n倍，当信号频率增大时，放大能力就会下降，当输出信号下降到原来输出的0.707倍时，也就是根号2分之一，或者叫减小了3dB，这时候信号的频率就叫做运放的带宽。
3、当输出信号幅度很小在0.1Vp-p以下时，主要考虑增益带宽积的影响。
就是Gain Bandwidth=放大倍数*信号频率。
当输出信号幅度很大时，主要考虑转换速率Sr的影响，单位是V/uS。
在这种情况下要算功率带宽，FPBW=Sr/2πVp-p。
也就是在设计电路时要同时满足增益带宽和功率带宽。
三、运放关于带宽和增益的主要指标以及定义1、开环带宽：开环带宽定义为，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得开环电压增益从运放的直流增益下降3db（或是相当于运放的直流增益的0.707）所对应的信号频率。
运算放大器常见参数解析1. 增益（Gain）：运算放大器的增益是指输入信号经过放大器后的输出信号相对于输入信号的放大倍数。
增益通常以分贝（dB）为单位表示。
放大器的增益决定了输出信号的大小，所以选择适当的增益对于系统的设计非常重要。
2. 带宽（Bandwidth）：运算放大器的带宽是指放大器能够处理的频率范围。
带宽通常以赫兹（Hz）为单位表示。
带宽决定了放大器能够处理的输入信号频率范围，对于高频应用来说，需要选择具有较宽带宽的放大器。
3. 偏置电流（Bias Current）：运算放大器的偏置电流是指放大器输入端和输出端之间的电流，它对于放大器的性能和稳定性都十分重要。
较低的偏置电流通常可以提高放大器的性能和增益，但过低的偏置电流可能会导致放大器不稳定。
4. 偏置电压（Bias Voltage）：运算放大器的偏置电压是指放大器输入端和输出端之间的电压，它对于放大器的性能和稳定性也非常重要。
与偏置电流类似，适当的偏置电压可以提高放大器的性能，但过高或过低的偏置电压都可能会导致放大器的不稳定。
5. 输入电阻（Input Impedance）：运算放大器的输入电阻是指放大器输入端的阻抗，它决定了放大器输入端的电压和电流关系。
较高的输入电阻可以减少信号源和放大器之间的干扰和电流泄漏，从而提高放大器的性能。
6. 输出电阻（Output Impedance）：运算放大器的输出电阻是指放大器输出端的阻抗，它决定了输出信号的负载能力。
较低的输出电阻可以提高放大器的驱动能力和信号传输质量。
通常在设计中，会选择与负载匹配的输出电阻。
7. 输入偏置电压（Input Offset Voltage）：运算放大器的输入偏置电压是指放大器输入电压与基准电压之间的差值。
较小的输入偏置电压可以减少对输入信号的失真和干扰，提高放大器的性能。
8. 温度漂移（Temperature Drift）：运算放大器的温度漂移是指增益和偏置随温度变化的程度。
运放参数的详细解释和分析运放（Operational Amplifier，简称Op Amp）是一种主要用于放大和处理电信号的电子器件。
它是非常重要的集成电路之一，广泛应用于各种电子设备和系统中，如放大电路、滤波电路、模拟计算器、比较器等。
本文将详细解释并分析运放的参数。
1. 增益（Gain）：增益是运放最重要的特性之一，用于描述输入信号与输出信号之间的放大比例。
它通常以电压倍数（Voltage Gain）表示，即输出电压与输入电压的比值。
增益可以是正值或负值，表示了放大器是否进行了相位反转。
增益通常以dB（分贝）为单位，即20log(Vout/Vin)。
增益可以由外部电阻和内部电路元件决定，可以通过选择合适电路参数来调整增益。
2. 输入阻抗（Input Impedance）：输入阻抗是指运放输入端对外部电路的电阻。
对于传感器等输出电阻较高的装置，输入阻抗要足够大，以保持输入信号的精确度，防止干扰信号被负载吸收。
通过增加并联电阻或引入晶体管等组件可以提高输入阻抗。
3. 输出阻抗（Output Impedance）：输出阻抗是指运放输出端对外部电路的电阻。
输出阻抗应尽可能小，以便输出信号能够真实地传递到负载电路。
较小的输出阻抗也能提高运放的线性性能和频率响应特性。
4. 带宽（Bandwidth）：带宽表示运放能够放大的频率范围。
运放作为一个激励放大器，其输出信号随着频率的增加而衰减，当频率超出了带宽时，输出信号的幅度会显著降低，甚至无法放大。
带宽可以通过增加增益带宽积来提高。
增益带宽积是增益和带宽的乘积，其值越大表示运放能够放大更高的频率。
6. 运放的失调电流（Input Offset Current）：失调电流是指两个输入端之间的电流差异。
输入端的电压差异产生失调电流，这会导致输出信号与输入信号之间存在误差。
失调电流的大小取决于运放本身的结构和设计，并可以通过外部电路进行校准。
7. 噪声（Noise）：噪声是指运放输出端的不想要的信号，通常表现为随机应变，被称为随机噪声。
运算放大器的22个主要参数都在这了！参数一：共模输入电阻（RINCM）：该参数表示运算放大器工作在线性区时，输入共模电压范围与该范围内偏置电流的变化量之比。
参数二：直流共模抑制（CMRDC）：该参数用于衡量运算放大器对作用在两个输入端的相同直流信号的抑制能力。
参数三：交流共模抑制（CMRAC）：CMRAC用于衡量运算放大器对作用在两个输入端的相同交流信号的抑制能力，是差模开环增益除以共模开环增益的函数。
参数四：增益带宽积（GBW）：增益带宽积是一个常量，定义在开环增益随频率变化的特性曲线中以-20dB/十倍频程滚降的区域。
参数五：输入偏置电流（IB）：该参数指运算放大器工作在线性区时流入输入端的平均电流。
参数六：输入偏置电流温漂（TCIB）：该参数代表输入偏置电流在温度变化时产生的变化量。
TCIB通常以pA/℃为单位表示。
参数七：输入失调电流（IOS）：该参数是指流入两个输入端的电流之差。
参数八：输入失调电流温漂（TCIOS）：该参数代表输入失调电流在温度变化时产生的变化量。
TCIOS通常以pA/℃为单位表示。
参数九：差模输入电阻（RIN）：该参数表示输入电压的变化量与相应的输入电流变化量之比，电压的变化导致电流的变化。
在一个输入端测量时，另一输入端接固定的共模电压。
参数十：输出阻抗（ZO）：该参数是指运算放大器工作在线性区时，输出端的内部等效小信号阻抗。
参数十一：输出电压摆幅（VO）：该参数是指输出信号不发生钳位的条件下能够达到的最大电压摆幅的峰-峰值，VO一般定义在特定的负载电阻和电源电压下。
参数十二：功耗（Pd）：表示器件在给定电源电压下所消耗的静态功率，Pd通常定义在空载情况下。
参数十三：电源抑制比（PSRR）：该参数用来衡量在电源电压变化时运算放大器保持其输出不变的能力，PSRR通常用电源电压变化时所导致的输入失调电压的变化量表示。
参数十四：转换速率/压摆率（SR）：该参数是指输出电压的变化量与发生这个变化所需时间之比的最大值。
