综合管廊常见质量通病防治实用措施及处理规划方案.docx

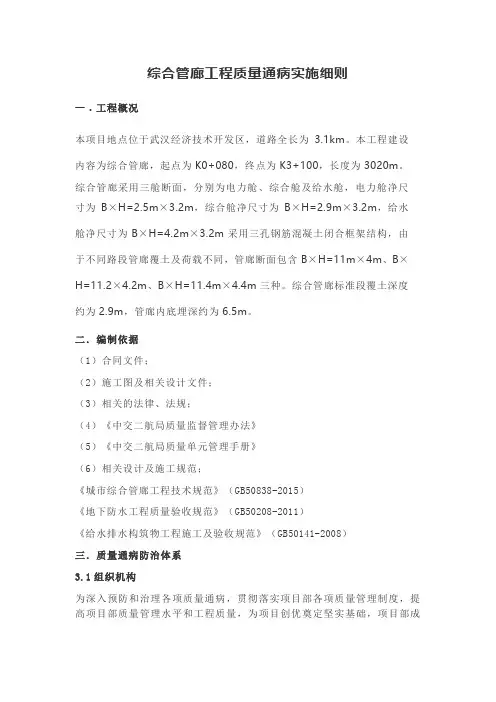

综合管廊工程质量通病实施细则一．工程概况本项目地点位于武汉经济技术开发区，道路全长为 3.1km。

本工程建设内容为综合管廊，起点为K0+080，终点为K3+100，长度为3020m。

综合管廊采用三舱断面，分别为电力舱、综合舱及给水舱，电力舱净尺寸为B×H=2.5m×3.2m，综合舱净尺寸为B×H=2.9m×3.2m，给水舱净尺寸为B×H=4.2m×3.2m采用三孔钢筋混凝土闭合框架结构，由于不同路段管廊覆土及荷载不同，管廊断面包含B×H=11m×4m、B×H=11.2×4.2m、B×H=11.4m×4.4m三种。

综合管廊标准段覆土深度约为2.9m，管廊内底埋深约为6.5m。

二．编制依据（1）合同文件；（2）施工图及相关设计文件；（3）相关的法律、法规；（4）《中交二航局质量监督管理办法》（5）《中交二航局质量单元管理手册》（6）相关设计及施工规范；《城市综合管廊工程技术规范》（GB50838-2015）《地下防水工程质量验收规范》（GB50208-2011）《给水排水构筑物工程施工及验收规范》（GB50141-2008）三．质量通病防治体系3.1组织机构为深入预防和治理各项质量通病，贯彻落实项目部各项质量管理制度，提高项目部质量管理水平和工程质量，为项目创优奠定坚实基础，项目部成立以项目总工为组长的“质量通病防治、治理”管理小组，小组组成成员如下：组长：副组长：组员：项目部专职质检员各协作队伍质检员3.2保证体系建立健全质保体系，日常质量巡查和定期抽查相结合，对分包单位进行资质审查，合同中约定分包商必须配备专职质检。

项目每月对项目质量情况进行检查通报，对日常发现的质量问题及时下发整改通知单，严格落实“自检、互检、专检”三检及监理报验制，未经报验或报验未满足设计规范要求严禁进入下道工序。

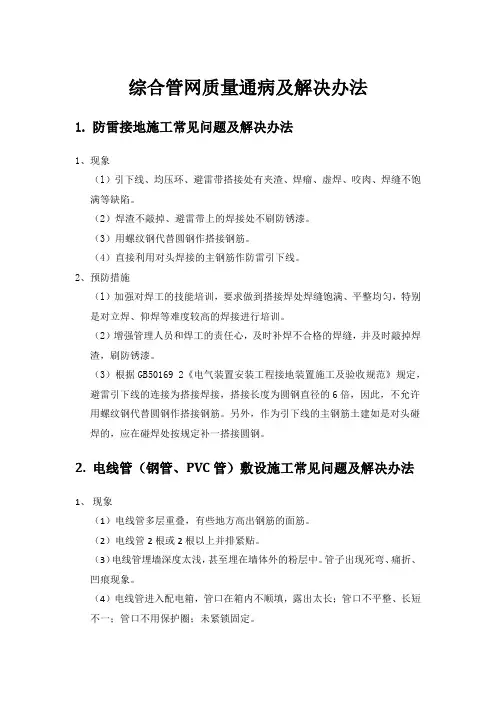

综合管网质量通病及解决办法1.防雷接地施工常见问题及解决办法1、现象（l）引下线、均压环、避雷带搭接处有夹渣、焊瘤、虚焊、咬肉、焊缝不饱满等缺陷。

（2）焊渣不敲掉、避雷带上的焊接处不刷防锈漆。

（3）用螺纹钢代替圆钢作搭接钢筋。

（4）直接利用对头焊接的主钢筋作防雷引下线。

2、预防措施（l）加强对焊工的技能培训，要求做到搭接焊处焊缝饱满、平整均匀，特别是对立焊、仰焊等难度较高的焊接进行培训。

（2）增强管理人员和焊工的责任心，及时补焊不合格的焊缝，并及时敲掉焊渣，刷防锈漆。

（3）根据GB50169 2《电气装置安装工程接地装置施工及验收规范》规定，避雷引下线的连接为搭接焊接，搭接长度为圆钢直径的6倍，因此，不允许用螺纹钢代替圆钢作搭接钢筋。

另外，作为引下线的主钢筋土建如是对头碰焊的，应在碰焊处按规定补一搭接圆钢。

2.电线管（钢管、PVC管）敷设施工常见问题及解决办法1、现象（1）电线管多层重叠，有些地方高出钢筋的面筋。

（2）电线管2根或2根以上并排紧贴。

（3）电线管埋墙深度太浅，甚至埋在墙体外的粉层中。

管子出现死弯、痛折、凹痕现象。

（4）电线管进入配电箱，管口在箱内不顺填，露出太长；管口不平整、长短不一；管口不用保护圈；未紧锁固定。

（5）预埋PVC电线管时不是用塞头堵塞管口，而是用钳夹扁拗弯管口。

2、预防措施（1）加强对现场施工人员施工过程的质量控制，对工人进行针对性的培训工作；管理人员要熟悉有关规范，从严管理。

（2）电线管多层重叠一般出现在高层建筑的公共通道中。

当塔楼的住宅每层有6套以上时，建议土建最好采用公共走廊天花吊顶的紧饰方式，这样电专业的大部分进户线可以通过在吊顶之上敷设的线槽直接进入住户。

也可以采用加厚公共走道楼板的方式，使众多的电线管得以隐蔽。

电气专业施工人员布管时应尽量减少同一点处线管的重叠层数。

（3）电线层不能并排紧贴，如施工中很难明显分开，可用小水泥块将其隔开。

（4）电线管埋入砖墙内，离其表面的距离不应小于15mm，管道敷设要"横平竖直"。

论城市地下综合管廊建设常出现的问题及解决方法城市地下综合管廊建设过程中，由于各种因素的影响，目前我国城市关于地下管线综合规划建设不足，使得各管线各自进行独立规划，而不是进行详细的综合管线规划。

这就直接导致各管线各自为政，或者即使建设综合管廊，也会在建设实施过程中存在诸多问题，基于此，本文阐述了城市地下综合管廊的主要类别，对城市地下综合管廊建设存在的主要问题及其措施進行了简要分析。

标签：城市地下综合管廊；类别；建设；问题；措施城市地下综合管廊的结构组成主要有廊道的本体，包括廊道的一般地段和特殊地段；通风口及出入口；排水、照明、通风、防灾安全等设备。

为了保证综合管廊能安全有效地运行。

标准的综合管廊系统是各种系统的有机组成：综合管廊本体，管线，监控系统，通风系统，供电系统，排水系统，通讯系统，标示系统，地面设施（包括地面控制中心、人员出入口、通风井、材料投入口等地面设施）。

为了充分发挥其作用，以下就城市地下综合管廊建设存在的主要问题及其措施进行了探讨分析。

一、城市地下综合管廊的主要类别城市地下综合管廊根据其功能城可以分为干线综合管廊、支线综合管廊和综合电缆沟。

干线综合管廊主要收容各种供给主干线.但不直接为周边用户提供服务：而支线综合管廊主要收容各种供给支线.与用户直接相连并为周边用户提供服务：电缆沟主要收容各种电力电缆、通信光缆、军警特种通信光缆等各种信息传输光缆等。

在建设位置上.干线综合管廊一般设于城市道路中央机动车道的下部.支线综合管廊与综合电缆沟则大多位于道路兩侧的非机动车或人行道的下部。

二、城市地下综合管廊建设存在的主要问题分析城市地下综合管廊建设存在的问题主要表现为：（1）初期投入成本大的问题。

城市地下综合管廊建设是国家发展的重要手段，但是初期投入成本较大，以至于城市地下综合管廊建设的后期投入表现不足，很有可能出现烂尾的现象，由此产生的各种损失是比较严重的。

首先，城市在建设城市地下综合管廊建设时，虽然是非常好的发展手段，但是必须充分考虑到自身所拥有的经济实力。

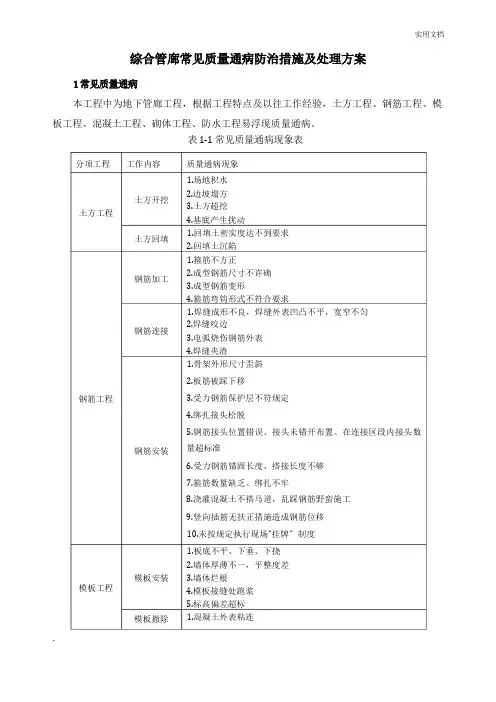

本工程中为地下管廊工程，根据工程特点及以往工作经验，土方工程、钢筋工程、模板工程、混凝土工程、砌体工程、防水工程易浮现质量通病。

表 1-1 常见质量通病现象表分项工程土方工程钢筋工程模板工程工作内容土方开挖土方回填钢筋加工钢筋连接钢筋安装模板安装模板撤除质量通病现象1.场地积水2.边坡塌方3.土方超挖4.基底产生扰动1.回填土密实度达不到要求2.回填土沉陷1.箍筋不方正2.成型钢筋尺寸不许确3.成型钢筋变形4.箍筋弯钩形式不符合要求1.焊缝成形不良，焊缝外表凹凸不平，宽窄不匀2.焊缝咬边3.电弧烧伤钢筋外表4.焊缝夹渣1.骨架外形尺寸歪斜2.板筋被踩下移3.受力钢筋保护层不符规定4.绑扎接头松脱5.钢筋接头位置错误、接头未错开布置、在连接区段内接头数量超标准6.受力钢筋锚固长度、搭接长度不够7.箍筋数量缺乏、绑扎不牢8.浇灌混凝土不搭马道，乱踩钢筋野蛮施工9.竖向插筋无扶正措施造成钢筋位移10.未按规定执行现场“挂牌〞制度1.板底不平、下垂、下挠2.墙体厚薄不一，平整度差3.墙体烂根4.模板接缝处跑浆5.标高偏差超标1.混凝土外表粘连2.1土方工程主要质量通病及防治措施〔1〕土方开挖主要质量通病及防治措施1〕场地积水产生原因①场地周围未做排水沟或者场地未做成一定排水坡度。

②测量偏差，使场地标高不一。

防治措施：①按要求做好基底排水沟、集水井及坡顶截水沟。

②做好测量复核，防止浮现标高错误。

2.混凝土楞角破损、脱落 1.匀质性差，强度达不到要求 2.蜂窝3.露筋4.混凝土麻面5.孔洞6.夹渣7.墙体烂根 8.缺棱掉角 9.现浇板面龟裂10.混凝土结构构件脱模后，外表酥松脱落 11.现浇楼板面外表平整度偏差太大 12.洞口移位变形13.截面尺寸、垂直度、平整度、轴线位移超允许值过大 14.混凝土结构位移、倾斜 1.砂浆强度不符合要求2.水平或者竖向灰缝砂浆饱满度不合格 1.混凝土构件的渗漏2.混凝土结构施工缝处的渗漏3.混凝土裂缝产生渗漏4.预埋件部位产生渗漏5.穿墙螺杆孔洞处理不当产生的渗漏6.防水卷材施工引起的渗漏混凝土施工砖砌施工防水施工混凝土工程砌体工程防水工程处理措施：抽排场地积水，清扫干净。

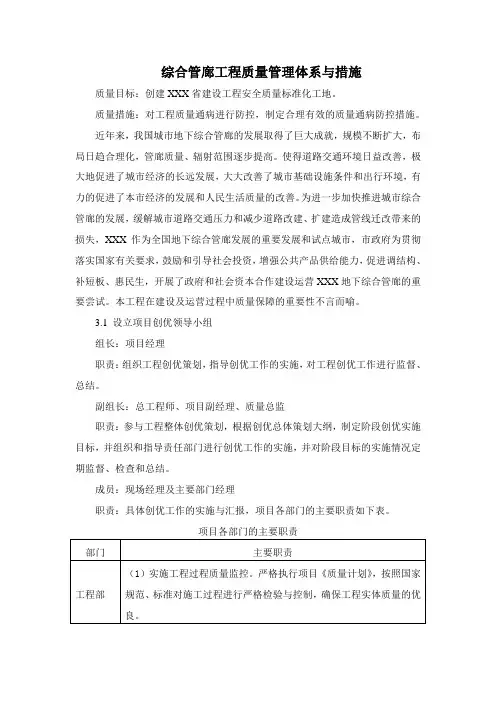

综合管廊工程质量管理体系与措施质量目标：创建XXX省建设工程安全质量标准化工地。

质量措施：对工程质量通病进行防控，制定合理有效的质量通病防控措施。

近年来，我国城市地下综合管廊的发展取得了巨大成就，规模不断扩大，布局日趋合理化，管廊质量、辐射范围逐步提高。

使得道路交通环境日益改善，极大地促进了城市经济的长远发展，大大改善了城市基础设施条件和出行环境，有力的促进了本市经济的发展和人民生活质量的改善。

为进一步加快推进城市综合管廊的发展，缓解城市道路交通压力和减少道路改建、扩建造成管线迁改带来的损失，XXX作为全国地下综合管廊发展的重要发展和试点城市，市政府为贯彻落实国家有关要求，鼓励和引导社会投资，增强公共产品供给能力，促进调结构、补短板、惠民生，开展了政府和社会资本合作建设运营XXX地下综合管廊的重要尝试。

本工程在建设及运营过程中质量保障的重要性不言而喻。

3.1 设立项目创优领导小组组长：项目经理职责：组织工程创优策划，指导创优工作的实施，对工程创优工作进行监督、总结。

副组长：总工程师、项目副经理、质量总监职责：参与工程整体创优策划，根据创优总体策划大纲，制定阶段创优实施目标，并组织和指导责任部门进行创优工作的实施，并对阶段目标的实施情况定期监督、检查和总结。

成员：现场经理及主要部门经理职责：具体创优工作的实施与汇报，项目各部门的主要职责如下表。

项目各部门的主要职责3.2 项目管理体系及质量保证措施本工程施工将委派优秀管理人员组成工程项目管理班子，项目经理部在公司总部领导下充分发挥企业的整体优势，按照“总部服务控制，项目授权管理，专业施工保障，社会协力合作”的项目管理模式，以此高效地组装和优化社会生产要素。

严格按照公司GB/T19001--ISO9001模式标准建立的质量保证体系来运作，形成以全面质量管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制，以此出色地实现我公司的质量方针和质量目标，以及对业主的承诺。

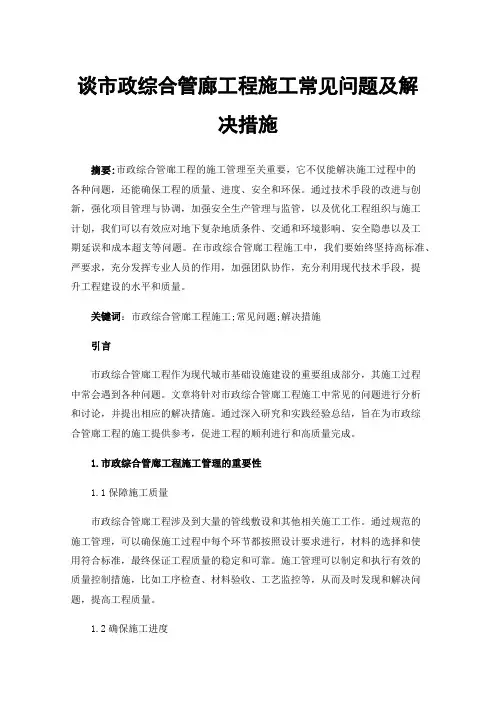

谈市政综合管廊工程施工常见问题及解决措施摘要:市政综合管廊工程的施工管理至关重要，它不仅能解决施工过程中的各种问题，还能确保工程的质量、进度、安全和环保。

通过技术手段的改进与创新，强化项目管理与协调，加强安全生产管理与监管，以及优化工程组织与施工计划，我们可以有效应对地下复杂地质条件、交通和环境影响、安全隐患以及工期延误和成本超支等问题。

在市政综合管廊工程施工中，我们要始终坚持高标准、严要求，充分发挥专业人员的作用，加强团队协作，充分利用现代技术手段，提升工程建设的水平和质量。

关键词：市政综合管廊工程施工;常见问题;解决措施引言市政综合管廊工程作为现代城市基础设施建设的重要组成部分，其施工过程中常会遇到各种问题。

文章将针对市政综合管廊工程施工中常见的问题进行分析和讨论，并提出相应的解决措施。

通过深入研究和实践经验总结，旨在为市政综合管廊工程的施工提供参考，促进工程的顺利进行和高质量完成。

1.市政综合管廊工程施工管理的重要性1.1保障施工质量市政综合管廊工程涉及到大量的管线敷设和其他相关施工工作。

通过规范的施工管理，可以确保施工过程中每个环节都按照设计要求进行，材料的选择和使用符合标准，最终保证工程质量的稳定和可靠。

施工管理可以制定和执行有效的质量控制措施，比如工序检查、材料验收、工艺监控等，从而及时发现和解决问题，提高工程质量。

1.2确保施工进度市政综合管廊工程一般需要在规定的时间内完成，这对施工进度提出了较高的要求。

施工管理可以进行科学的进度安排和管理，明确各施工任务的优先级和配合关系，合理分配资源和人力，有效加快施工进度。

通过施工管理的统筹策划和协调，可以避免一些不必要的时间浪费和工期延误，确保工程按时完成。

1.3环境和安全保障市政综合管廊工程通常会涉及到城市的道路、人行道等交通要道。

施工过程中如果管理不善，可能会对交通、周边居民和环境造成不良影响。

通过施工管理的严格规范和监督，可以进行科学的交通管理，采取有效的环境保护措施，杜绝安全事故的发生。

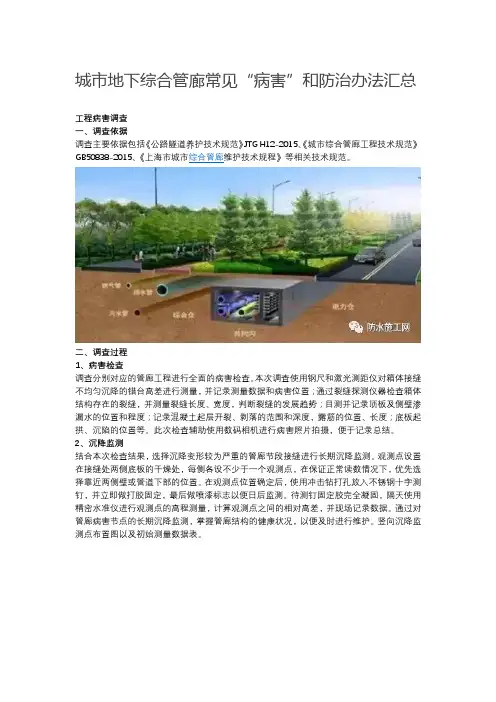

城市地下综合管廊常见“病害”和防治办法汇总工程病害调查一、调查依据调查主要依据包括《公路隧道养护技术规范》JTG H12-2015、《城市综合管廊工程技术规范》GB50838-2015、《上海市城市综合管廊维护技术规程》等相关技术规范。

二、调查过程1、病害检查调查分别对应的管廊工程进行全面的病害检查。

本次调查使用钢尺和激光测距仪对箱体接缝不均匀沉降的错台高差进行测量，并记录测量数据和病害位置；通过裂缝探测仪器检查箱体结构存在的裂缝，并测量裂缝长度、宽度，判断裂缝的发展趋势；目测并记录顶板及侧壁渗漏水的位置和程度；记录混凝土起层开裂、剥落的范围和深度，露筋的位置、长度；底板起拱、沉陷的位置等。

此次检查辅助使用数码相机进行病害照片拍摄，便于记录总结。

2、沉降监测结合本次检查结果，选择沉降变形较为严重的管廊节段接缝进行长期沉降监测。

观测点设置在接缝处两侧底板的干燥处，每侧各设不少于一个观测点，在保证正常读数情况下，优先选择靠近两侧壁或管道下部的位置。

在观测点位置确定后，使用冲击钻打孔放入不锈钢十字测钉，并立即做打胶固定，最后做喷漆标志以便日后监测。

待测钉固定胶完全凝固，隔天使用精密水准仪进行观测点的高程测量，计算观测点之间的相对高差，并现场记录数据。

通过对管廊病害节点的长期沉降监测，掌握管廊结构的健康状况，以便及时进行维护。

竖向沉降监测点布置图以及初始测量数据表。

三、结构状况及病害调查结果现场调查发现管廊主要病害包括结构不均匀沉降、结构裂缝、结构渗漏水、箱体结构扭转等，且多种病害常集中发生于一处，对箱体结构的安全性耐久性造成严重影响。

1、结构不均匀沉降调查结果显示共有139处不均匀沉降病害。

从病害发生部位看，不均匀沉降全部发生在管廊箱体接缝处；从病害程度来看，该工程不均匀沉降现象较为严重，90%以上病害沉降相对高差在10mm～50mm之间；从病害发生区间来看，环岛北路不均沉降现象最为严重，高差150mm以上的病害出现3次，并且在本次检查之前已经进行了加固处理；箱体接缝处的不均匀沉降导致变形缝止水破坏失效，进而引发渗漏水，结果显示139处不均匀沉降病害中伴有122处渗漏水病害（如表3-1）。

综合管廊常见质量通病防治措施及处理方案综合管廊作为一种重要的基础设施，承载着各种电力、通信、给排水等管线的运行，其质量关系到城市的运行和生活的便利性。

然而，在综合管廊的建设过程中，常常会出现一些质量问题。

本文将从常见的质量通病出发，提出相应的防治措施和处理方案。

1.接缝材料质量问题综合管廊的接缝是各种管线连接的关键部分，常见的质量问题包括接缝处渗漏、接缝开裂等。

对此，可采取以下防治措施：-选择优质的接缝材料，确保其密封性和耐久性；-在安装接缝时，确保接缝部位清洁，并使用专用胶粘剂进行固定和密封；-定期进行接缝检测和维护，及时修复损坏的接缝。

2.施工精度问题综合管廊的施工精度直接影响其整体质量，常见的问题包括偏差超标、高度不一致等。

为防治这类问题，可采取以下措施：-制定合理的施工方案和施工技术规范，明确施工所需的精度要求；-配备高精度的测量工具，对施工过程进行实时监测，确保精度控制在合理范围内；-提高施工人员的技术水平，加强培训和管理，确保施工过程中的精度控制。

3.材料质量问题综合管廊的材料质量直接决定了其使用寿命和运行安全性，常见的问题包括材料强度不足、腐蚀等。

为防治这类问题，可以采取以下措施：-选择符合国家标准和规范要求的材料，确保其质量可靠；-对材料进行严格的验收和检测，确保其符合质量要求；-定期对已安装的材料进行检测和维护，及时更换老化或损坏的材料。

4.管道堵塞问题综合管廊中的管道堵塞会导致各种管线运行不畅甚至停工，为防治管道堵塞问题，可采取以下措施：-定期清洗和维护管道，清除可能导致堵塞的杂物和沉积物；-加强对管道的日常巡检，及时发现和排除潜在的堵塞隐患；-在设计和施工阶段充分考虑管道的自洁能力和清理通道的设置，减少堵塞的可能性。

综合管廊施工中常见的质量通病不仅会对工程质量造成影响，还可能带来安全隐患和运行故障。

因此，施工单位应高度重视质量问题，并采取相应的防治措施和处理方案。

同时，相关部门也应加强监督和检查，确保综合管廊的质量安全。

综合管廊常见质量通病防治措施与处理方案综合管廊是现代城市建设中普遍采用的一种地下通道结构，用于集中敷设各类管线。

由于其地下位置、复杂的施工条件以及长时间使用等原因，综合管廊存在一些常见的质量通病。

为了保障综合管廊的正常运营和使用，需要采取相应的防治措施和处理方案。

一、综合管廊常见质量通病1.施工缺陷：综合管廊施工过程中可能存在基础不牢固、结构设计不合理、施工工艺不规范等问题，导致质量缺陷。

2.管道破损：综合管廊中的各类管道容易受到地下水位的压力、外力碰撞等因素影响，造成管道破损、渗漏等问题。

3.漏水渗水：综合管廊中的防水层、密封材料等可能存在质量问题，导致水流渗漏，造成综合管廊周围地埋设施受损。

4.弯头变形：综合管廊中的弯头由于长期承受管道内液体的压力以及外力的影响，可能会发生变形或失效。

5.接缝漏水：综合管廊连接处的接缝可能由于材料质量或施工缺陷等原因发生漏水。

二、综合管廊质量通病的防治措施和处理方案1.加强施工质量控制：施工过程中要加强对基础、结构、工艺等方面的质量控制，确保施工质量符合规范要求。

2.选择合适的材料：选择适合综合管廊使用环境的防水材料、密封材料等，以保证管道的正常运行。

3.加强管道保护：对综合管廊中的各类管道加强保护，使用抗震、抗压、耐腐蚀的材料，防止管道破损，增加使用寿命。

4.定期检查维护：对综合管廊进行定期巡检和维护，及时发现并处理管道破损、漏水等问题，防止进一步扩大。

5.处理漏水问题：针对综合管廊中的漏水问题，应首先查明漏水原因，然后选择适当的补救措施进行修复，如打补丁、更换密封材料等。

6.强化安全意识：综合管廊的安全保护工作非常重要，需要加强安全教育，提高施工人员的安全意识，减少人为因素对综合管廊质量的影响。

7.定期检测水压：利用专业设备对综合管廊中的管道进行定期水压测试，及时发现和解决管道破损或渗漏问题，保障综合管廊正常运行。

综合管廊的质量问题涉及到施工质量、材料选择、维护管理等多个方面，需要全面考虑并采取相应的防治措施。

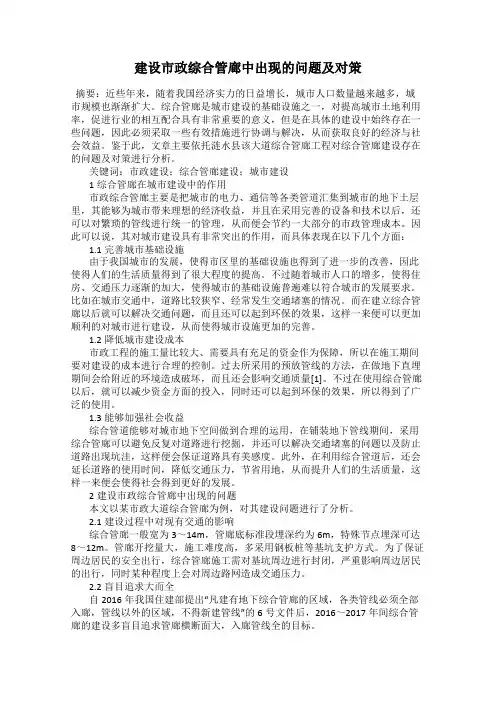

建设市政综合管廊中出现的问题及对策摘要：近些年来，随着我国经济实力的日益增长，城市人口数量越来越多，城市规模也渐渐扩大。

综合管廊是城市建设的基础设施之一，对提高城市土地利用率，促进行业的相互配合具有非常重要的意义，但是在具体的建设中始终存在一些问题，因此必须采取一些有效措施进行协调与解决，从而获取良好的经济与社会效益。

鉴于此，文章主要依托涟水县该大道综合管廊工程对综合管廊建设存在的问题及对策进行分析。

关键词：市政建设；综合管廊建设；城市建设1综合管廊在城市建设中的作用市政综合管廊主要是把城市的电力、通信等各类管道汇集到城市的地下土层里，其能够为城市带来理想的经济收益，并且在采用完善的设备和技术以后，还可以对繁琐的管线进行统一的管理，从而便会节约一大部分的市政管理成本。

因此可以说，其对城市建设具有非常突出的作用，而具体表现在以下几个方面：1.1完善城市基础设施由于我国城市的发展，使得市区里的基础设施也得到了进一步的改善，因此使得人们的生活质量得到了很大程度的提高。

不过随着城市人口的增多，使得住房、交通压力逐渐的加大，使得城市的基础设施普遍难以符合城市的发展要求。

比如在城市交通中，道路比较狭窄、经常发生交通堵塞的情况。

而在建立综合管廊以后就可以解决交通问题，而且还可以起到环保的效果，这样一来便可以更加顺利的对城市进行建设，从而使得城市设施更加的完善。

1.2降低城市建设成本市政工程的施工量比较大、需要具有充足的资金作为保障，所以在施工期间要对建设的成本进行合理的控制。

过去所采用的预放管线的方法，在做地下直埋期间会给附近的环境造成破坏，而且还会影响交通质量[1]。

不过在使用综合管廊以后，就可以减少资金方面的投入，同时还可以起到环保的效果，所以得到了广泛的使用。

1.3能够加强社会收益综合管道能够对城市地下空间做到合理的运用，在铺装地下管线期间，采用综合管廊可以避免反复对道路进行挖掘，并还可以解决交通堵塞的问题以及防止道路出现坑洼，这样便会保证道路具有美感度。

市政工程城市综合管廊施工及质量控制对策摘要：市政工程城市地下综合管廊已逐渐成为城市基础设施的重要组成部分。

采用综合管廊将城市水、电、热等多种公用管线集中统一管理，一方面解决了直埋式管线维修开挖路面对城市交通的影响，另一方面也提高了对城市管道线路的检修工作效率。

文章以城市地下综合管廊为依托，对管廊的施工工艺和质量控制措施进行了分析总结，为今后类似的地下综合管廊施工积累了经验。

关键词：综合管廊；施工技术；质量控制引言：城市交通、环保要求、既有建筑物的安全防护等都会影响到市政工程地下综合管廊的施工，采用明挖法时要在地面上挖掘出大规模的基坑，管廊施工可采用拼接预制钢筋混凝土结构或者现浇钢筋混凝土结构，明挖法的缺点在于安全风险高、交通干扰大等。

与之相比，盾构法、顶管法等暗挖施工技术无需大规模动土作业，其效率特大幅提升。

研究这些施工技术的特点对综合管廊的施工管理具有重要的价值[1]。

1.城市综合管廊的特点分析在城市建设实际应用综合管廊的时候具有以下特点：（1）可以实现统一的管理。

在城市综合管廊当中有很多地下管道，正因为是统一的管理才可以避免出现被有关部门垄断的现象，提升城市中综合管廊的管理水平和管理效率[2]。

（2）可以提升地下空间的使用效率。

现代化城市土地资源的使用率越来越高，也就意味着资源越来越紧张，城市道路的建设对交通有着重要的意义，并且很多市民都开始重视城市中的空间功能。

但是大量的房屋和交通占用土地资源，为了可以节约土地资源和美化城市，传统的电话线或者电力线都已经向地下转移，这样就让地下管线变得越来越多，这些管线规划和设计也就变得越来越复杂。

如果将城市综合管廊设计出来，可以将地下管线有规划地进行设计，从而将管线合理地分布，提高地下的空间的利用率。

（3）可以提升经济效益。

在建设城市综合管理的初期会投入很多的经费，但是在建设成功之后运用以及维护的时候不需要将路面挖开，可以延长城市道路的使用周期，这样能够节省大量修复和维护费用以及保护路面和周围环境。

道路地下综合管廊工程施工质量保证计划方案1.1工程质量目标本工程施工质量达到国家及青海省相关法律法规和标准对城市地下综合管廊的质量要求。

1.2项目质量保证体系及职责分工本标段将成立以项目经理为组长的全面质量管理领导小组，建立三级质量管理体系。

质量保证体系组织结构图如下：质量保证体系组织结构图1.3质量通病控制点和控制措施在本工程施工过程中，为了防治质量通病，贯彻我公司“诚信守法，满足顾客需求；持续改进，打造精品工程;预防污染，保障安全健康”的一体化管理方针，必须把质量保证活动贯穿于整个施工过程，特别是对于一些质量通病的多发区，应严格质量控制。

1.3.1针对本项目工程质量控制点和控制措施表1.1工程质量控制点和控制措施表1 8 抹灰工程基层处理开始抹灰前对墙面需认真清理，较干时，应浇水湿润，光滑面应进行凿毛处理19 墙面空鼓裂纹空鼓处用切割机割后进行修补1.3.2质量通病防治措施1、实施程序控制使质量始终处于受控状态。

2、建立工程项目质量承包责任制，严格按质量保证的分部分项工程质量目标实施，对建设单位负责。

3、所有关键、特殊工序必须书面交底，实行全面质量管理，建立以自检、互检和交接检为中心的岗位责任制。

4、建立各项质量管理制度，让各级管理人员切实履行各自的职责。

5、建立材料报检制度，对所有用于本工程的材料均要有完善的出厂合格证、材质证明、使用说明书等有关资料，按规定需复检的材料经复检和报业主、监理认可后，方可投入使用。

6、建立施工生产例会制度，及时提出和消除质量隐患。

7、坚持施工过程质量三检制度。

每道工序坚持实行班组自检、项目复检，再向监理报检的制度，作好文字记录。

8、竣工验收阶段的质量控制(1)单位工程竣工后，必须进行最终检验和试验。

项目总工应按编制竣工资料的要求收集、整理质量记录。

(2)项目总工应组织有关专业技术人员按最终检验和试验规定，根据合同要求进行全面验证。

(3)项目经理部应组织有关专业技术人员按合同要求编制工程竣工文件，并应做好工程移交准备。

综合管廊混凝土施工质量缺陷及预防方案一、错台：混凝土平整度较差，模板拼缝或二次浇筑混凝土面高低不平，最大错台超过2cm。

（内墙面普遍存在）产生原因：模板加固不牢固，穿墙丝杆不均匀；模板拼缝错台，模板背肋尺寸误差较大；支撑加固不到位，模板校正未拉通线；混凝土浇筑分层厚度过大。

预防方案：1、加强模板加固，模板拼缝严密；2、墙模板加固缩小拉杆间距（调整至450*600mm，第一道拉杆距离下部施工缝15cm，最上排拉杆距离倒角10cm，中间按重上向下分布）。

3、模板接缝：针对背肋尺寸误差，挑选方木或进行刨平处理；或采用80*80方木骑缝拼接模板。

4、严格按照混凝土浇筑顺序和分层厚度（不大于50cm）进行浇筑。

二、麻面：混凝土表面气泡严重，混凝土面拆模拉掉混凝土表皮。

产生原因：模板二次使用表面清理不干净，工人责任心不强，质量意识薄弱，混凝土振捣不密实；模板加工不合理（内部木钉眼较多），拆模不注意成品保护。

预防方案：1、模板安装前必须清理表面沾灰，并涂刷脱模剂。

2、混凝土浇筑严格按照分层浇筑（每层不大于50cm），按要求振捣（泵管处一组负责下料振捣，下料完成后另一组跟进振捣，振捣必须按“快插慢拔”进行，振捣间距30-40公分，振捣时间20-30秒左右，以混凝土不在显著下沉和不出现气泡，表面泛浆时为准，振捣器每层应插入下层混凝土5-10cm，预埋件或钢筋密集区域要加强振捣。

）墙内不宜观测，严格按步凑、间距进行振捣3、模板安装尽量减少木钉伸入内部，或采取先预拼，放倒加固在拼装方法进行，模板拆除时要先松动模板，不可蛮力敲打、硬拉，注重成品保护。

4、钢筋不允许直接在模板上焊接，采取接渣措施。

5、挑选技术过硬、责任心强的振捣工作业。

三、蜂窝：混凝土表面局部缺浆粗糙，石子外露，预埋件周边混凝土不填充不饱满；漏浆致使混凝土缺浆。

产生原因：振捣不到位，混凝土浇筑不均匀（放料堆积），模板拼缝不严密。

预防措施：1、混凝土振捣到位，严格按照要求进行，加强预埋件和钢筋密集部分振捣。

市政综合管廊工程施工常见问题及解决措施摘要：随着时代的发展和进步，带动了我国各工程的进步。

本文对市政综合管廊工程的施工难点与常见问题加以剖析，提出要从行业层面健全施工技术规范、减少投资主体不明确对施工的约束、引入BIM技术深化设计交底与施工进度管控、抓牢施工材料管理与施工技术要点，切实推进城市市政管网的集约化建设。

关键词：市政综合管廊；施工问题；解决措施引言综合管廊在人们的生活中扮演着不可缺少的重要角色，它主要为供热、供电、供水等提供一个地下空间。

在城市中建设综合地下管廊可以在很大程度上为城市增加空间面积，同时在城市地下空间出现问题的时候也可以尽快地解决，并且也可以为城市的管理提供有利条件。

1综合管廊建设内容综合管廊工程主要就是地下城市管道综合走廊，通过在地下空间内建造隧道结构，使电力、通信、燃气及给排水等管线集中设置。

在综合管廊中还配备了专门的检修口、吊装口以及高精度监测设备，能够对各类型市政管道运营状态进行全程监管，是现阶段城市建设工作的重要组成部分。

在综合管廊建设过程中，经常会受外界环境、人为操作等因素影响，导致质量问题频繁出现。

因此，在具体施工时，施工单位需要加强各环节质量监管力度，制定出全面可行的施工方案，指导综合管廊工程有序开展。

2市政综合管廊工程施工常见问题2.1相关技术标准规范不健全市政综合管廊工程的相关施工技术标准当前尚存在诸多不足，工程施工当前可参照的技术标准规范仅有《城市工程管线综合规划规范》和《城市电力电缆线路设计技术规定》，上述技术规范与规定大多从规划设计层面对特殊地下管线的空间布局与线路走向等加以说明，而针对市政综合地下管廊的规划设计与具体施工却缺乏明确的技术标准与规范，难以从专业层面、技术层面以及规范层面对市政综合管廊工程的施工技术加以约束与规范，综合管廊的施工技术要点、施工技术标准参照以及施工质量验收方法等仍然缺乏具象化的、可遵照执行的方案指导。

2.2防水设防等级地下综合管廊建造的主要作用是为输送电力、给排水、供热以及煤气等提供便利，其防水设计也需要切实的结合气候条件以及地理条件等进行。

谈市政综合管廊工程施工常见问题及解决措施摘要：我国经济快速发展，国家愈发重视基础设施项目建设，市政工程作为城市发展建设以及人们生产生活中的重要民生落实项目，其工程质量直接影响城市品质受到社会广泛关注。

综合管廊工程是市政工程施工中的重要内容，需要针对施工中存在的主要问题，针对性的完善工程施工管理，规范技术应用，加大资金投入力度等，为推动我国市政工程实现更好、更快的发展，提供宝贵的借鉴性经验。

关键词：市政综合管廊；工程施工；常见问题；解决措施引言在新时代背景下，对于城市基础设施的要求不断提升，不仅工程规模扩大，工程数量也在不断攀升。

新兴项目的建设施工对于已有的基础管网系统提出了更为严峻的挑战。

城市地下都会有错综复杂的管线，例如：给排水管道、电力管线等，一般都是使用路面开挖的模式，不仅会破坏环境，也会严重影响市政路面的美观与安全。

同时对于道路的频频动工，也会极大的增加城市交通运行压力，造成城市交通出现严重的拥堵。

市政综合管廊工程能够有效改善上述问题，是集合各种管线与管道为一体的现代化工程，能够在确保工程质量的基础上，降低工程施工成本，实现市政工程经济效益与社会效益同步提升，推动市政工程施工朝着精细化、技术化、集约化的方向深入发展。

1市政综合管廊工程施工中存在主要问题1.1工程投资主体不够明确市政综合管廊工程关系着城市供电、供水等重要能源的传输，其重要程度不言而喻。

但是结合市政工程实际情况来看，多数的市政府更重视对市政道路、桥梁这些工程的建设与投资，忽视了对市政综合管廊工程的投资，资金投入量不能满足工程的实际施工需要。

同时有些地方政府在工程资金的分配上，要求各个地区的管线单位自己筹集资金开展市政综合管廊工程建设，由于市政府并未对市政管廊工程的投资主体进行明确，导致工程投资主体模糊，出现各个部门相互推诿的情况，市政管廊工程是一项集约型的项目，供电部门、供水部门等相互推卸投资的责任，不能为市政综合管廊工程施工提供充足的资金保障。

综合管廊工程质量保证措施方案
1.项目前期准备：
在项目前期，应进行详细的可行性研究和前期论证，充分了解工程的
技术要求和工程环境，确保工程的可行性和合理性。

2.设计阶段：
在设计阶段，要由有经验的设计人员编制详细而科学的设计方案，在
设计中充分考虑工程的稳定性、安全性和可持续性。

3.选材阶段：
在选材阶段，要选择符合国家标准和工程要求的材料。

材料的质量应
经过严格的质检，确保其符合标准和要求，并进行相应的试验和检验。

4.施工阶段：
在施工阶段，要建立健全的质量管理体系，配备经验丰富的技术人员，并进行严格的施工管理，确保施工过程中的质量控制。

应进行施工过程和
现场环境的监测和检测，及时发现并处理施工中的质量问题。

5.质量检验和验收：
在施工完成后，进行严格的质量检验和验收工作，确保工程的质量符
合设计要求和国家标准。

对未合格的部分要进行整改，直到合格。

6.质量监控：
在工程完工后，要建立综合管廊工程的质量监控机制，进行长期的质
量监测和评估，确保工程的质量持续稳定。

7.质量记录和档案：
建立详细的质量记录和档案，记录工程的施工过程和质量管理情况，为后续的维护和管理提供参考。

通过以上措施，可以有效地保证综合管廊工程的质量。

然而，任何工程质量保证措施的实施都需要严格执行，并进行有效的监督和管理。

只有确保措施的全面实施，并及时发现并解决问题，才能真正保证工程的质量和可靠性。

某市地下综合管廊项目质量常见问题预防和控制方案编制：_______________审核：_______________审批：_______________二零XX年XX月第 1 页共 52 页目录一、工程概况 ------------------------------------------------------------------------------------------------------------ 4二、编制依据 ------------------------------------------------------------------------------------------------------------ 4三、质量通病预防保证体系----------------------------------------------------------------------------------------- 5四、质量通病预防及治理措施-------------------------------------------------------------------------------------- 54.1 基础工程 ------------------------------------------------------------------------------------------------------------ 54.2 模板工程 ------------------------------------------------------------------------------------------------------------ 6 4.2.1 轴线位移--------------------------------------------------------------------------------------------------------------- 6 4.2.2 标高偏差--------------------------------------------------------------------------------------------------------------- 7 4.2.3 结构变形--------------------------------------------------------------------------------------------------------------- 7 4.2.4 接缝不严--------------------------------------------------------------------------------------------------------------- 8（1）现象 --------------------------------------------------------------------------------------------------------------- 8（2）原因分析------------------------------------------------------------------------------------------------------- 8（3）防治措施 --------------------------------------------------------------------------------------------------------- 8 4.2.5 脱模剂使用不当 ----------------------------------------------------------------------------------------------------- 9（1）现象 --------------------------------------------------------------------------------------------------------------- 9（2）原因分析 --------------------------------------------------------------------------------------------------------- 9（3）防治措施------------------------------------------------------------------------------------------------------- 9 4.2.6 模板未清理干净 ----------------------------------------------------------------------------------------------------- 9（1）现象 --------------------------------------------------------------------------------------------------------------- 9（2）原因分析------------------------------------------------------------------------------------------------------- 9（3）防治措施 ------------------------------------------------------------------------------------------------------- 10 4.2.7 封闭或竖向模板无排气孔、浇捣孔 ------------------------------------------------------------------------- 10（1）现象 ------------------------------------------------------------------------------------------------------------- 10 （2）原因分析----------------------------------------------------------------------------------------------------- 10 （3）防治措施 ------------------------------------------------------------------------------------------------------- 10 4.2.8 模板支撑选配不当------------------------------------------------------------------------------------------------ 10（1）现象 ------------------------------------------------------------------------------------------------------------- 10（2）原因分析 ------------------------------------------------------------------------------------------------------- 10第 2 页共 52 页4.3 钢筋工程 ---------------------------------------------------------------------------------------------------------- 11 4.3.1 原料材质------------------------------------------------------------------------------------------------------------- 11（1）表面锈蚀1）现象 -------------------------------------------------------------------------------------------- 11 （2）混料1）现象 -------------------------------------------------------------------------------------------------- 12 （3）原料曲折1）现象 -------------------------------------------------------------------------------------------- 12 4.3.2 钢筋加工------------------------------------------------------------------------------------------------------------- 16（1）条料弯曲1）现象 -------------------------------------------------------------------------------------------- 16 （2）钢筋剪断尺寸不准1）现象 ------------------------------------------------------------------------------- 16 （3）钢筋调直切断时被顶弯1）现象------------------------------------------------------------------------- 17 （4）钢筋连切1）现象 -------------------------------------------------------------------------------------------- 17 （5）箍筋不方正1）现象----------------------------------------------------------------------------------------- 17 （6）成型尺寸不准1）现象 ------------------------------------------------------------------------------------- 18 （7）己成型好的钢筋变形1）现象---------------------------------------------------------------------------- 19 （8）钢筋代换后根数不能均分1）现象 --------------------------------------------------------------------- 19 4.3.3 钢筋安装------------------------------------------------------------------------------------------------------------- 204.4 混凝土工程 ------------------------------------------------------------------------------------------------------- 32 4.5 砌筑工程 ---------------------------------------------------------------------------------------------------------------- 42（1）砌缝砂浆不饱满 --------------------------------------------------------------------------------------------- 42 （2）清水墙面游丁走缝 ------------------------------------------------------------------------------------------ 42 4.6 防水工程 ---------------------------------------------------------------------------------------------------------------- 434.6.1 舱体防水 ------------------------------------------------------------------------------------------------------- 434.6.2 顶板防水 ------------------------------------------------------------------------------------------------------- 45 4.7 土方回填工程 --------------------------------------------------------------------------------------------------------- 49 4.8 机电工程 ---------------------------------------------------------------------------------------------------------------- 51第 3 页共 52 页某市地下综合管廊 PPP 项目工程位于某市市城区，总建设规模 39.69 公里，总投资额29.94 亿元，包含城市给水、热力、燃气、电力、电信、雨水、污水等七大类管线。

第19卷 第4期 中 国 水 运 Vol.19No.4 2019年 4月 China Water Transport April 2019收稿日期：2018-12-06作者简介：王 学，中交第二航务工程局有限公司第六工程分公司。

城市综合管廊施工“三大”质量病害防治与治理王学，张科技（中交第二航务工程局有限公司 第六工程分公司，湖北 武汉 430014）摘 要：本文以武汉经济技术开发区硃山路城市综合管廊项目为背景，认真总结施工中出现的质量病害，并采取针对性的防治与治理措施，为后续管廊施工提供借鉴。

关键词：综合管廊；质量通病；防治；治理中图分类号：TU990.3 文献标识码：A 文章编号：1006-7973（2019）04-0130-02一、引言城市综合管廊是解决地下各类管网布置问题的有效途径，在国外已有近五十年的发展历史。

目前国内实施的城市综合管廊主要是把电力、燃气、供水排水、热力等各种管线集于一体，在城市道路的地下空间建造一个集成化的箱涵。

但在国内综合管廊施工技术还不成熟，施工中易产生防水卷材铺设质量不合格、变形缝施工质量不合格等问题，亟需一套质量通病的防治与治理方法。

二、工程背景硃山路城市综合管廊项目位于武汉经济技术开发区，起点为K0+080，终点为K3+100，长度为3,020m。

项目平面位置如图1所示。

图1 项目平面位置图综合管廊采用三舱断面，分别为电力舱、综合舱及给水舱，净尺寸分别为：B×H=2.5m×3.2m、B×H=4.2m×3.2m、B×H=2.9m×3.2m，采用三孔钢筋混凝土闭合框架结构。

管廊断面如图2所示。

图2 综合管廊断面图三、质量通病分析及应对根据本工程特点，施工过程中主要涉及“三大”质量病害，即：边坡支护病害、防水卷材铺设质量不合格、变形缝施工不合格。

针对施工中出现的“三大”质量病害，项目部采取多种控制措施，具体总结如下：1．病害一：边坡支护病害边坡支护质量直接影响现场的施工安全，本项目边坡防护主要采用放坡开挖喷锚和钢板桩支护的两种作业形式。

浅谈城市综合管廊施工过程中的质量通病防治措施摘要：地下综合管廊对满足民生基本需求和提高城市综合承载力发挥着重要作用。

本文主要介绍了在综合管廊施工过程中，从基坑开挖、模板工程、钢筋工程、混凝土工程和防水工程五个方面的质量通病防治措施来提高施工质量，延长综合管廊的使用寿命。

关键词：综合管廊；施工；质量防治措施引言城市市政公用综合管线是城市正常运行的生命线。

随着城市市政建设的开展，城市基础设施网络体系建设中产生的问题也随之而来，不仅影响市容市貌，而且造成了很多的安全隐患和地下安全事故。

在这种背景下，综合管廊作为有效解决城市基础设施建设矛盾的新模式，有利于美化城市景观、完善城市功能、保障城市安全、促进城市转型发展逐步得到认可与推广。

在这种背景下，城市综合管廊施工过程中的质量通病防治措施便是本文的论述主要内容。

1.土方工程1.1坑槽底超挖1）机械开挖时，槽底的开挖标高应比设计标高提高15~30cm，机械挖完后，再用人工清槽。

2）改进机械挖土的铲斗，减少斗齿扰动土的厚度，相应减少槽底预留厚度，配合专人，随挖随按槽底设计标高，进行人工清槽。

3）随时检查开挖深度，防止因测量错误而造成的超挖。

1.2回填质量差1）新旧填土的衔接处，填土接茬台阶的最小长度为：采用机械压实，台阶长至少3m，采用动力打夯机时，台阶长至少1m；且每层填土虚厚不超过0.3m。

2）对填土临时坡道，在施工方案中应安排撤除后的填、压处理措施，防止漏夯或夯实不足，严禁超厚填土。

3）在机械难于压实的地方，根据压实机具的不同性能，预先安排小型夯实机进行补充分层夯实，且应保证夯实部位与碾压部位层次的协调，以便场面及角落的填土均达到设计要求的密实度。

4）按填土的不同类别进行的相应击实试验，击实试验的操作必须规范，取值必须符合相应规定。

回填材料建议采用统一材料，最好采用砂性土或石屑，其透水性较好，较易达到压实要求。

2模板工程2.1标高偏差1）铺设足够的标高控制点，竖向模板根部须做找平。
