PE塑料薄膜的吹膜成型工艺

pe吹塑薄膜生产工艺
PE（聚乙烯）吹塑薄膜是一种常见的塑料薄膜，在包装、农业、建筑等领域有广泛应用。

下面将介绍PE吹塑薄膜的生产
工艺。

首先，PE吹塑薄膜的生产过程通常分为原料准备、塑料片熔融、挤压吹膜和后处理等几个步骤。

1. 原料准备：选择合适的聚乙烯树脂作为原料，并根据产品要求添加适量的增塑剂、抗氧剂和色母粒等助剂。

将这些原料进行混合搅拌，并通过粉碎、干燥等处理使其达到理想的状态。

2. 塑料片熔融：将预先准备好的原料输送到吹塑机的料斗中，然后由螺杆机械传动和加热系统将塑料片转化为熔融状态。

螺杆的转动能够将塑料片加热、熔化和均匀混合，形成均匀的熔体。

3. 挤压吹膜：在熔融状态下的塑料通过挤出机的模头结构，通过成型模具挤出一根圆形管状的熔体。

通过控制挤出机的压力、温度和速度等参数，调整塑料片的厚度和尺寸。

4. 吹膜：将挤出的熔体圆形管状物引导到吹塑机的膜头部分，利用高压空气将熔体管进行膨胀，使其形成圆柱形薄膜。

同时通过调整吹塑机的速度和压力等参数，控制薄膜的厚度和尺寸。

5. 后处理：在薄膜吹制完成后，需要进行一系列的后处理工序，如冷却、牵伸、切割、收卷等。

通过冷却将薄膜的温度降低，
增加其刚度和稳定性；通过牵伸能够增强薄膜的拉伸强度和透明性；通过切割将薄膜进行定尺裁剪；通过收卷将薄膜卷起便于包装和运输。

以上就是PE吹塑薄膜的生产工艺。

整个生产过程需要严格控制各个环节的参数和操作，确保生产出质量稳定、性能良好的PE吹塑薄膜产品。

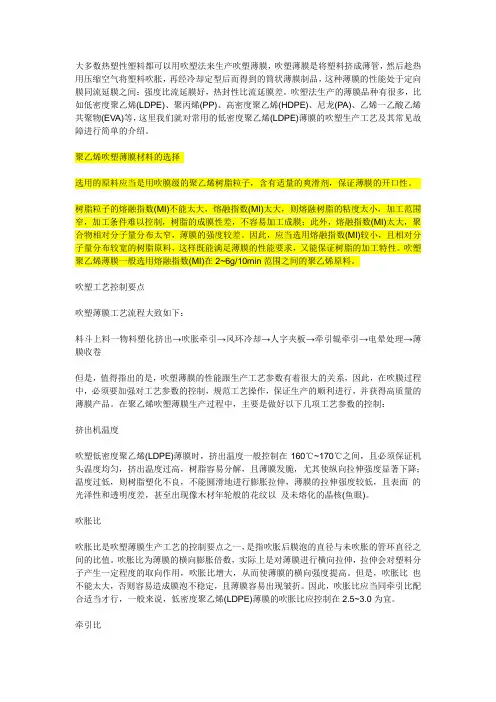

大多数热塑性塑料都可以用吹塑法来生产吹塑薄膜，吹塑薄膜是将塑料挤成薄管，然后趁热用压缩空气将塑料吹胀，再经冷却定型后而得到的筒状薄膜制品，这种薄膜的性能处于定向膜同流延膜之间：强度比流延膜好，热封性比流延膜差。

吹塑法生产的薄膜品种有很多，比如低密度聚乙烯(LDPE)、聚丙烯(PP)、高密度聚乙烯(HDPE)、尼龙(PA)、乙烯一乙酸乙烯共聚物(EVA)等，这里我们就对常用的低密度聚乙烯(LDPE)薄膜的吹塑生产工艺及其常见故障进行简单的介绍。

聚乙烯吹塑薄膜材料的选择选用的原料应当是用吹膜级的聚乙烯树脂粒子，含有适量的爽滑剂，保证薄膜的开口性。

树脂粒子的熔融指数(MI)不能太大，熔融指数(MI)太大，则熔融树脂的粘度太小，加工范围窄，加工条件难以控制，树脂的成膜性差，不容易加工成膜；此外，熔融指数(MI)太大，聚合物相对分子量分布太窄，薄膜的强度较差。

因此，应当选用熔融指数(MI)较小，且相对分子量分布较宽的树脂原料，这样既能满足薄膜的性能要求，又能保证树脂的加工特性。

吹塑聚乙烯薄膜一般选用熔融指数(MI)在2~6g/10min范围之间的聚乙烯原料。

吹塑工艺控制要点吹塑薄膜工艺流程大致如下：料斗上料一物料塑化挤出→吹胀牵引→风环冷却→人字夹板→牵引辊牵引→电晕处理→薄膜收卷但是，值得指出的是，吹塑薄膜的性能跟生产工艺参数有着很大的关系，因此，在吹膜过程中，必须要加强对工艺参数的控制，规范工艺操作，保证生产的顺利进行，并获得高质量的薄膜产品。

在聚乙烯吹塑薄膜生产过程中，主要是做好以下几项工艺参数的控制：挤出机温度吹塑低密度聚乙烯(LDPE)薄膜时，挤出温度一般控制在160℃~170℃之间，且必须保证机头温度均匀，挤出温度过高，树脂容易分解，且薄膜发脆，尤其使纵向拉伸强度显著下降；温度过低，则树脂塑化不良，不能圆滑地进行膨胀拉伸，薄膜的拉伸强度较低，且表面的光泽性和透明度差，甚至出现像木材年轮般的花纹以及未熔化的晶核(鱼眼)。

低密度聚乙烯薄膜（LDPE）工艺流程低密度聚乙烯薄膜一般采用吹塑和流延两种工艺制成。

流延聚乙烯薄膜的厚度均匀，但由于价格较高，目前很少使用。

吹塑聚乙烯薄膜是由吹塑级PE颗粒经吹塑机吹制而成的，成本较低，所以应用最为广泛。

低密度聚乙烯薄膜是一种半透明、有光泽、质地较柔软的薄膜，具有优良的化学稳定性、热封性、耐水性和防潮性，耐冷冻，可水煮。

其主要缺点是对氧气的阻隔性较差，常用于复合软包装材料的内层薄膜，而且也是目前应用最广泛、用量最大的一种塑料包装薄膜，约占塑料包装薄膜耗用量的40%以上。

由于聚乙烯分子中不含极性基团，且结晶度高，表面自由能低，因此，该薄膜的印刷性能较差，对油墨和胶黏剂的附着力差，所以在印刷和复合前需要进行表面处理。

吹塑薄膜工艺流程大致如下：料斗上料一物料塑化挤出→吹胀牵引→风环冷却→人字夹板→牵引辊牵引→电晕处理→薄膜收卷但是，值得指出的是，吹塑薄膜的性能跟生产工艺参数有着很大的关系，因此，在吹膜过程中，必须要加强对工艺参数的控制，规范工艺操作，保证生产的顺利进行，并获得高质量的薄膜产品。

在聚乙烯吹塑薄膜生产过程中，主要是做好以下几项工艺参数的控制：1．挤出机温度吹塑低密度聚乙烯(LDPE)薄膜时，挤出温度一般控制在160℃~170℃之间，且必须保证机头温度均匀，挤出温度过高，树脂容易分解，且薄膜发脆，尤其使纵向拉伸强度显著下降；温度过低，则树脂塑化不良，不能圆滑地进行膨胀拉伸，薄膜的拉伸强度较低，且表面的光泽性和透明度差，甚至出现像木材年轮般的花纹以及未熔化的晶核(鱼眼)。

2．吹胀比吹胀比是吹塑薄膜生产工艺的控制要点之一，是指吹胀后膜泡的直径与未吹胀的管环直径之间的比值。

吹胀比为薄膜的横向膨胀倍数，实际上是对薄膜进行横向拉伸，拉伸会对塑料分子产生一定程度的取向作用，吹胀比增大，从而使薄膜的横向强度提高。

但是，吹胀比也不能太大，否则容易造成膜泡不稳定，且薄膜容易出现皱折。

因此，吹胀比应当同牵引比配合适当才行，一般来说，低密度聚乙烯(LDPE)薄膜的吹胀比应控制在2.5~3.0为宜。

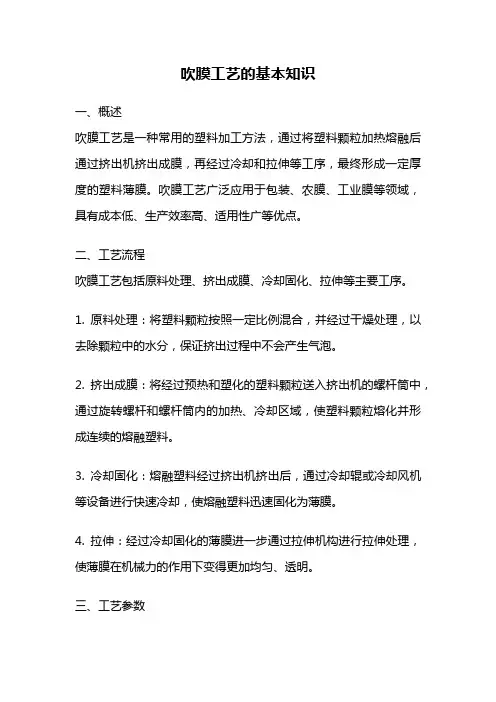

吹膜工艺的基本知识一、概述吹膜工艺是一种常用的塑料加工方法，通过将塑料颗粒加热熔融后通过挤出机挤出成膜，再经过冷却和拉伸等工序，最终形成一定厚度的塑料薄膜。

吹膜工艺广泛应用于包装、农膜、工业膜等领域，具有成本低、生产效率高、适用性广等优点。

二、工艺流程吹膜工艺包括原料处理、挤出成膜、冷却固化、拉伸等主要工序。

1. 原料处理：将塑料颗粒按照一定比例混合，并经过干燥处理，以去除颗粒中的水分，保证挤出过程中不会产生气泡。

2. 挤出成膜：将经过预热和塑化的塑料颗粒送入挤出机的螺杆筒中，通过旋转螺杆和螺杆筒内的加热、冷却区域，使塑料颗粒熔化并形成连续的熔融塑料。

3. 冷却固化：熔融塑料经过挤出机挤出后，通过冷却辊或冷却风机等设备进行快速冷却，使熔融塑料迅速固化为薄膜。

4. 拉伸：经过冷却固化的薄膜进一步通过拉伸机构进行拉伸处理，使薄膜在机械力的作用下变得更加均匀、透明。

三、工艺参数吹膜工艺的关键参数包括挤出速度、挤出温度、冷却速度、拉伸倍数等。

1. 挤出速度：挤出速度是指塑料颗粒在挤出机中的进给速度，它直接影响到薄膜的厚度和质量。

过高的挤出速度会导致薄膜厚度不均匀，过低则会影响生产效率。

2. 挤出温度：挤出温度是指挤出机内的加热区域的温度，不同塑料材料具有不同的熔融温度范围。

适宜的挤出温度可以保证塑料颗粒充分熔融，避免出现气泡等缺陷。

3. 冷却速度：冷却速度是指薄膜在冷却固化过程中的冷却速度，过快的冷却速度会导致薄膜表面凹凸不平，过慢则会影响生产效率。

冷却速度的控制需要根据不同的塑料材料和薄膜要求进行合理调整。

4. 拉伸倍数：拉伸倍数是指薄膜在拉伸过程中的拉伸长度与初始长度的比值。

拉伸倍数的选择会影响到薄膜的机械性能和透明度，需要根据不同的应用要求进行调整。

四、常见问题及解决方法在吹膜工艺中，常会遇到一些问题，如气泡、薄膜强度不足、厚度不均匀等。

解决这些问题可以采取以下方法：1. 控制挤出温度：合理控制挤出温度，确保塑料颗粒充分熔融，避免气泡产生。

保鲜膜制作工艺流程
保鲜膜是一种透明或半透明的薄膜，以聚乙烯（PE）、聚丙烯（PP）为主，有极少数是聚氯乙烯（PVC），主要用于食品、饮料、蔬菜、水果等包装，具有保鲜作用。

保鲜膜在使用时与食物直接接触，因此保鲜膜的质量好坏直接关系到食品安全。

下面介绍一下保鲜膜生产过程的工艺流程：
1.原料配比。

通常采用双螺杆挤出机挤出 PE膜、 PP膜。

2.吹膜。

PE膜吹制方法主要有两种：一种是将PE膜放入吹膜机内，用压缩空气吹成膜状；另一种是用挤出机挤条，将PE膜从挤条机中挤出，卷成卷。

这两种方法都是使PE膜断面平整、表面光滑的有效方法。

3.制袋。

将PE膜卷放在热模塑机中，先挤出一块PVC薄膜作为模头，然后加入一定量的热塑性塑料进行塑化（温度和压力），将塑料加热熔融、塑化均匀后再经模具冷却、定型而成。

塑化好的PVC薄膜须进行切割、整理。

4.检测包装。

将制袋好的PE薄膜卷放在打包机上，用打包机压好，然后送到薄膜加工流水线上进行检测。

—— 1 —1 —。

吹塑薄膜工艺一、概述：塑料薄膜是常见的一种塑料制品，它可以由压延法、挤出法、吹塑法等工艺方法生产，吹塑薄膜是将塑料原料通过挤出机把原料熔融挤成薄管，然后趁热用压缩空气将它吹胀，经冷却定型后即得薄膜制品。

用吹塑工艺成型方法生产薄膜与其它工艺方法具有以下优点：1、设备简单、投资少、收效快；2、设备结构紧凑，占地面积小，厂房造价低；3、薄膜经拉伸、吹胀，力学强度较高；4、产品无边料、废料少、成本低；5、辐度宽、焊缝少、易于制袋；与其它成型工艺比其缺点如下：1、薄膜厚度均匀度差；2、生产线速度低，产量较低（对压延而言）；3、厚度一般在0.01-0.25mm，折径100-5000mm；吹塑薄膜其主要用原料：LDPE、HDPE、LLDPE、EV A、PVC、PP、PS、PA等。

二、聚乙烯吹塑薄膜成型工艺：吹塑薄膜工艺流程为，物料塑化挤出形成管坯吹胀成型冷却牵引卷取。

在吹塑薄膜成型过程中，根据挤出和牵引方向的不同，可分为平吹、上吹、下吹三种，这是主要成型工艺也有特殊的吹塑法，如上挤上吹法。

1、平挤上吹法该法是使用直角机头，即机头出料方向与挤出机垂直，挤出管坯向上，牵引至一定距离后，由人字板夹拢，所挤管状由底部引入的压缩空气将它吹胀成泡管，并以压缩空气气量多少来控制它的横向尺寸，以牵引速度控制纵向尺寸，泡管经冷却定型就可以得到吹塑薄膜。

适用于上吹法的主要塑料品种有PVC、PE、PS、HDPE。

2、平挤下吹法该法使用直角机头，泡管从机头下方引出的方式称平挤下吹法，该法特别适宜于粘度小的原料及要求透明度高的塑料薄膜。

如PP、PA、PVDC（偏二氯乙烯）。

3、平挤平吹法该法使用与挤出机螺杆同心的平直机头，泡管与机头中心线在同一水平面上的方式称平挤平吹法，该法只适用于吹制小口径薄膜的产品，如LDPE、PVC、PS膜，平吹法也适用于吹制热收缩薄膜的生产。

三、吹塑薄膜成型设备及结构特点：吹塑设备一般采用单螺杆挤出机，从工艺可知，吹塑薄膜成型的主要设备有挤出机、机头、冷却风环、牵引和卷取。

PE吹塑薄膜生产工艺大多数热塑性塑料都可以用吹塑法来生产吹塑薄膜,吹塑薄膜就是将塑料挤成薄管,然后趁热用压缩空气将塑料吹胀,再经冷却定型后而得到得筒状薄膜制品,这种薄膜得性能处于定向膜同流延膜之间:强度比流延膜好,热封性比流延膜差。

吹塑法生产得薄膜品种有很多,比如低密度聚乙烯(LDPE)、聚丙烯(PP)、高密度聚乙烯(ＨDPＥ)、尼龙(PA)、乙烯一乙酸乙烯共聚物(EVＡ)等,这里我们就对常用得低密度聚乙烯(LＤPＥ)薄膜得吹塑生产工艺及其常见故障进行简单得介绍。

聚乙烯吹塑薄膜材料得选择ﻫ1、选用得原料应当就是用吹膜级得聚乙烯树脂粒子,含有适量得爽滑剂,保证薄膜得开口性、ﻫ２。

树脂粒子得熔融指数(MI)不能太大,熔融指数(MI)太大,则熔融树脂得粘度太小,加工范围窄,加工条件难以控制,树脂得成膜性差,不容易加工成膜;此外,熔融指数(MI)太大,聚合物相对分子量分布太窄,薄膜得强度较差。

因此,应当选用熔融指数(MＩ)较小,且相对分子量分布较宽得树脂原料,这样既能满足薄膜得性能要求,又能保证树脂得加工特性。

吹塑聚乙烯薄膜一般选用熔融指数(ＭＩ)在2~6g／10ｍin范围之间得聚乙烯原料。

ﻫ吹塑工艺控制要点ﻫ吹塑薄膜工艺流程大致如下:ﻫ料斗上料一物料塑化挤出→吹胀牵引→风环冷却→人字夹板→牵引辊牵引→电晕处理→薄膜收卷ﻫ但就是,值得指出得就是,吹塑薄膜得性能跟生产工艺参数有着很大得关系,因此,在吹膜过程中,必须要加强对工艺参数得控制,规范工艺操作,保证生产得顺利进行,并获得高质量得薄膜产品。

在聚乙烯吹塑薄膜生产过程中,主要就是做好以下几项工艺参数得控制: 1.挤出机温度ﻫ吹塑低密度聚乙烯(LDPE)薄膜时,挤出温度一般控制在160℃～1７0℃之间,且必须保证机头温度均匀,挤出温度过高,树脂容易分解,且薄膜发脆,尤其使纵向拉伸强度显著下降;温度过低,则树脂塑化不良,不能圆滑地进行膨胀拉伸,薄膜得拉伸强度较低,且表面得光泽性与透明度差,甚至出现像木材年轮般得花纹以及未熔化得晶核(鱼眼)、2.吹胀比吹胀比就是吹塑薄膜生产工艺得控制要点之一,就是指吹胀后膜泡得直径与未吹胀得管环直径之间得比值。

吹膜工艺流程
《吹膜工艺流程》
吹膜工艺是一种常见的塑料加工工艺，主要用于生产各种塑料薄膜制品。

通过吹膜工艺，可以生产出不同材质、厚度和用途的塑料薄膜，广泛应用于食品包装、农业覆盖、建筑防水等领域。

整个吹膜工艺流程可以分为以下几个步骤：
1. 原料预处理：首先需要将塑料原料进行干燥处理，以去除其中的水分和杂质，确保原料质量符合要求。

2. 挤出塑化：将经过预处理的塑料原料加入挤出机中进行塑化加热，使塑料变成熔融状态并达到设定的温度和压力。

3. 膜的吹塑：将熔融的塑料通过挤出机送入吹膜机的螺杆，形成薄膜的初型后通过气流进行拉伸，最终形成所需的塑料薄膜。

4. 冷却定型：吹塑的薄膜经过拉伸和成型后需要经过冷却定型装置进行冷却，并通过辊筒进行收卷。

5. 后续处理：将收卷的塑料薄膜进行切割、印刷、复合、分切等后续处理，使其达到最终产品的要求。

在整个吹膜工艺流程中，控制好挤出和拉伸的温度、压力、速度等参数是非常关键的。

只有在每个步骤都精准控制好工艺参
数，才能生产出符合要求的高质量塑料薄膜制品。

吹膜工艺流程虽然简单，但是对设备和操作工人都有一定的要求，而且在生产实践中需要不断的调整和改进，以确保生产出高品质的塑料薄膜制品。

随着科学技术的不断发展，吹膜工艺也在不断创新和提高，以满足不断变化的市场需求。

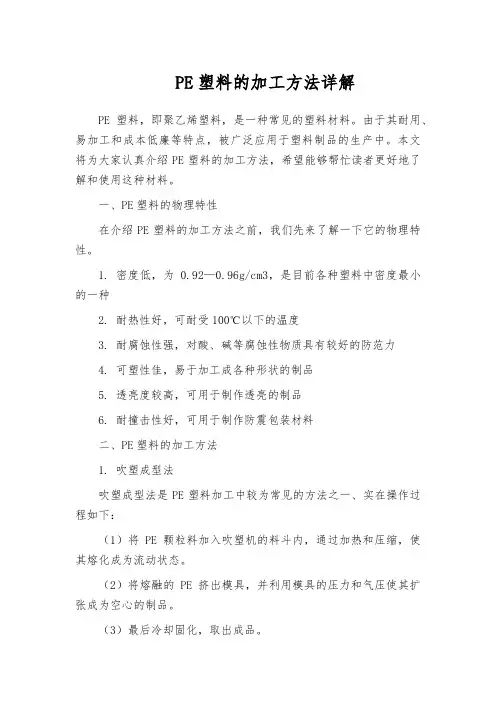

PE塑料的加工方法详解PE塑料，即聚乙烯塑料，是一种常见的塑料材料。

由于其耐用、易加工和成本低廉等特点，被广泛应用于塑料制品的生产中。

本文将为大家认真介绍PE塑料的加工方法，希望能够帮忙读者更好地了解和使用这种材料。

一、PE塑料的物理特性在介绍PE塑料的加工方法之前，我们先来了解一下它的物理特性。

1. 密度低，为0.92—0.96g/cm3，是目前各种塑料中密度最小的一种2. 耐热性好，可耐受100℃以下的温度3. 耐腐蚀性强，对酸、碱等腐蚀性物质具有较好的防范力4. 可塑性佳，易于加工成各种形状的制品5. 透亮度较高，可用于制作透亮的制品6. 耐撞击性好，可用于制作防震包装材料二、PE塑料的加工方法1. 吹塑成型法吹塑成型法是PE塑料加工中较为常见的方法之一、实在操作过程如下：（1）将PE颗粒料加入吹塑机的料斗内，通过加热和压缩，使其熔化成为流动状态。

（2）将熔融的PE挤出模具，并利用模具的压力和气压使其扩张成为空心的制品。

（3）最后冷却固化，取出成品。

这种方法可以制作出各种形状、尺寸和厚度的制品，如塑料瓶、塑料桶、水管等。

2. 注塑成型法注塑成型法是一种将熔融塑料注入模具中，通过压力和冷却制成制品的方法。

实在操作过程如下：（1）将PE颗粒料加入注塑机的料斗内，通过加热和熔融使其成为流动状态。

（2）将熔融的PE注入模具中，通过模具内部的压力和冷却使其成形。

（3）最后取出成品。

这种方法可以制作出精密、多而杂、高质量的制品，如汽车零部件、电子零件、玩具等。

3. 挤出成型法挤出成型法是将PE颗粒料经过加热和熔化后从挤出机的模头中挤出成型的方法。

实在操作过程如下：（1）将PE颗粒料加入挤出机的料斗内，通过加热和挤压使其熔化成为流动状态。

（2）将熔融的PE通过模头挤出，并经过冷却使其成型。

（3）最后取出成品。

这种方法可以制作出长条状的制品，如管道、膜材料等。

4. 热合成型法热合成型法是将熔融PE片材或膜材料通过热合接触使其相互黏合成为制品的方法。
