人教版九年级物理《电与磁》单元测试卷-基础卷一．选择题（共10小题）1．下列说法不正确的是（）A．磁体外部的磁感线总是从磁体的N极出发回到S极B．电饭锅是利用电流的热效应工作的C．大地、人体、石墨都是导体D．电流的方向与自由电子移动的方向相同2．下列关于磁场和磁感线的说法中错误的是（）A．磁感线用来描述磁场的分布情况B．磁感线越密的地方磁场磁性越强C．磁极间的相互作用是通过磁场完成的D．磁场和磁感线都是真实存在的3．如图所示，闭合开关S，将滑片P缓慢向右移动的过程中，下列分析正确的是（）A．电磁铁的磁性变弱B．弹簧测力计示数将变小C．电磁铁的上端是N极D．通过电磁铁的电流变大4．如图所示，闭合开关S1、S2，两个通电螺线管的相互作用情况以及A、B端的极性分别是（）A．相斥，A端为N极，B端为N极B．相斥，A端为S极，B端为S极C．相吸，A端为S极，B端为N极D．相吸，A端为N极，B端为S极5．如图所示的四个装置图表述正确的是（）A．图甲的左侧是N极B．图乙可用来探究产生热量多少与电流大小的关系C．图丙可用来演示电磁铁的磁性强弱与电流大小的关系D．图丁可用来演示电流的磁效应6．对图中甲、乙、丙、丁四个实验描述正确的是（）A．甲实验可以探究电磁铁磁性强弱与线圈匝数的关系B．乙实验可以探究发电机的工作原理C．丙实验说明磁能生电D．丁实验说明只要导体ab在磁场中运动，电路中就一定有感应电流7．图中，风车转动，电流表指针偏转。
下列的四个现象中与图中相同的是（）A．B．C．D．8．如图所示的是我国生产的某种电动式无针注射器工作示意图，通电时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤，下列能反映该注射器工作原理的是（）A．B．C．D．9．如图甲所示是乘客通过“刷身份证”进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。
图乙中与这一原理相同的是（）A．B．C．D．10．节能环保的电动汽车被大多数家庭喜爱，其核心部件是电动机，下列各图中能够说明电动机工作原理的是（）A．B．C．D．二．填空题（共5小题）11．如图所示，闭合开关S，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将________（选填“伸长”或“缩短”），小磁针N极向________（选填“上”或“下”）偏转。
上海市各区县2017届初三物理试题电学实验专题分类精编一、伏安法测电阻1、（2017宝山第25题）25．小徐同学利用导体甲和导体乙各一个、电流表一只、电压表一只、滑动变阻器一个、电键一个、电源和若干导线，探究通过导体中的电流与导体两端电压的关系。
⑴小徐同学连接的电路如图15所示,图中尚有一根导线未连接，请用笔线代替导线在图15中正确连接，____________。
（用2B 铅笔在答题纸的相应位置连线）⑵ 在实验中，该同学用两个不同导体进行多次测量，并记录有关数据，请你帮该同学完成表中两个栏目的设计（填写栏目）。
2、（2017崇明第23题)测定某导体 （1） 最基本的方法叫做是伏安法;其实验原理是根据 (2） ；实验时所用的两个电表在接入电路时应注意:①选择适当的 (3） 、②正确连接 （4) 。
3、（2017虹口第26题） 小华和小明做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R x 、电流表、电压表、滑动变阻器两个（甲：“20Ω 2A ”，乙:“50Ω 2A ”）、电键以及导线若干.小华首先选择一个变阻器进行实验，他正确连接电路，使变阻器接入电路中的电阻最大，闭合电键时电表示数如表一中实验序号1所示.小明用另一个变阻器实验，正确连接电路且使变阻器接入电路中的电阻最大，闭合电键时电表示数如表二中实验序号1所示。
图15 SPR 甲V– 3 15A– 0.6 3实验次数导体 _______________1甲／／ 2 ／ ／ 3 ／ ／ 4 乙／／ 5 ／ ／ 6／／⑾ ⑽ 图12表一：小华的实验记录 实验序号电压表示数 （伏） 电流表示数 （安） 1 2.0 0.20 2 3表二：小明的实验记录 实验 序号 电压表示数 （伏） 电流表示数 （安） 1 2.0 0.20 2 3① 若小华选择的变阻器为________，他实验所用电源的电压为________. ② 实验中他们分别移动变阻器的滑片P 到某一位置时,观察到电流表示数均如图12所示。

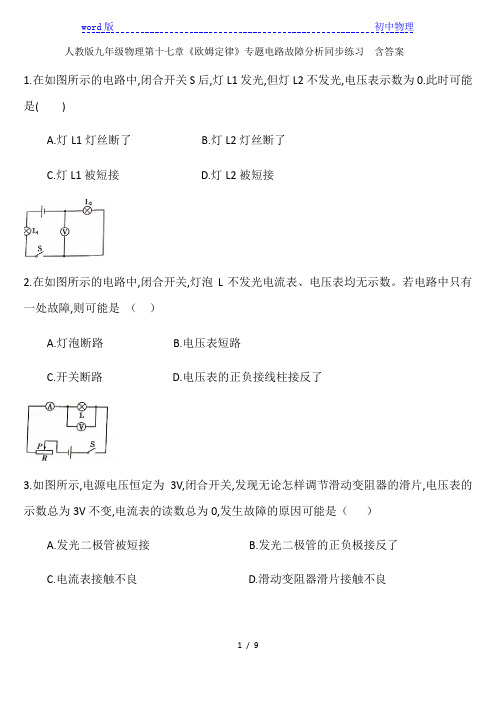

人教版九年级物理第十七章《欧姆定律》专题电路故障分析同步练习含答案1.在如图所示的电路中,闭合开关S后,灯L1发光,但灯L2不发光,电压表示数为0.此时可能是( )A.灯L1灯丝断了B.灯L2灯丝断了C.灯L1被短接D.灯L2被短接2.在如图所示的电路中,闭合开关,灯泡L不发光电流表、电压表均无示数。
若电路中只有一处故障,则可能是（）A.灯泡断路B.电压表短路C.开关断路D.电压表的正负接线柱接反了3.如图所示,电源电压恒定为3V,闭合开关,发现无论怎样调节滑动变阻器的滑片,电压表的示数总为3V不变,电流表的读数总为0,发生故障的原因可能是（）A.发光二极管被短接B.发光二极管的正负极接反了C.电流表接触不良D.滑动变阻器滑片接触不良4.在如图所示的电路中,闭合开关S,发现小灯泡L不发光,电流表和电压表的指针有偏转,但不明显,则可能是电路中（）A.滑动变阻器接入电阻较大B.小灯泡L断路C.电流表断路D.小灯泡L被短接5.如图所示的电路中,闭合开关后,发现无论怎么样移动滑动变阻器的滑片,电流表、电压表有示数但示数始终不变,原因可能是（）A.开关接触不良B.电流表短路C.电压表短路D.滑动变阻器被短接6.如图所示的电路中,电源电压为4.5V保持不变当开关S闭合后,发现电流表没有示数,电压表的示数为2.5V;若电路中只有一处故障,则( )A.电阻R断路B.电流表断路C.滑动变阻器断路D.电流表短路7.如图所示的电路中,R1、R2是定值电阻、开关S闭合一段时间后,电流表示数突然减小。
用电压表检测电路,当电压表接a、b两点时,电压表有示数;接b、c两点时,电压表无示数。
则故障原因可能是（）A.仅电阻R1断路B.仅电阻R2断路C.电流表断路D.导线ac断路8.在如图所示的电路中,闭合开关,两灯泡均发光过一会儿,其中一个灯泡突然熄灭,电流表和电压表指针仍有示数。
造成此现象的原因可能是（）A.灯L断路B.灯L2断路C.灯L1被短接D.灯L2被短接9.在如图所示的电路中,闭合开关S后,发现电流表有示数,电压表无示数,则电路中的故障不可能( )A.电压表内部断路B.电压表内部短路C.电阻R2内部短路D.电流表内部断路10.在如图所示的电路中,由于灯L、电阻R其中之一发生故障,闭合开关后,灯不发光。

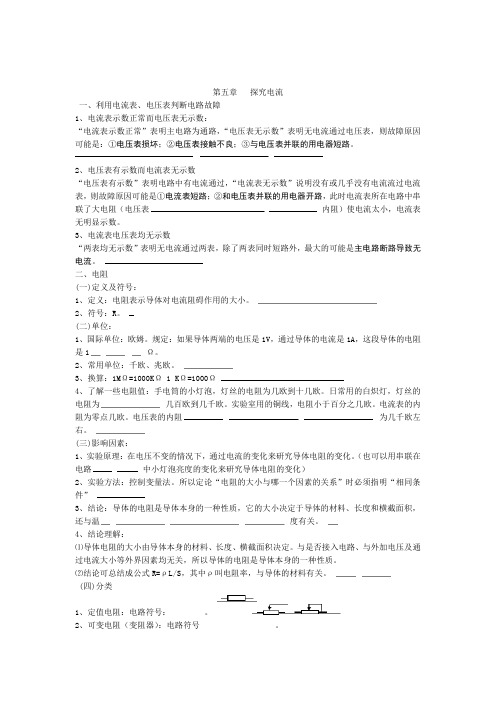

第五章探究电流一、利用电流表、电压表判断电路故障1、电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
2、电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
3、电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。
二、电阻(一)定义及符号：1、定义：电阻表示导体对电流阻碍作用的大小。
2、符号：R。
(二)单位：1、国际单位：欧姆。
规定：如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1Ω。
2、常用单位：千欧、兆欧。
3、换算：1MΩ=1000KΩ 1 KΩ=1000Ω4、了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。
日常用的白炽灯，灯丝的电阻为几百欧到几千欧。
实验室用的铜线，电阻小于百分之几欧。
电流表的内阻为零点几欧。
电压表的内阻为几千欧左右。
(三)影响因素：1、实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。
（也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）2、实验方法：控制变量法。
所以定论“电阻的大小与哪一个因素的关系”时必须指明“相同条件”3、结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。
4、结论理解：⑴导体电阻的大小由导体本身的材料、长度、横截面积决定。
与是否接入电路、与外加电压及通过电流大小等外界因素均无关，所以导体的电阻是导体本身的一种性质。
⑵结论可总结成公式R=ρL/S，其中ρ叫电阻率，与导体的材料有关。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。
下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。
检测内容：第二十章第4～5节得分________ 卷后分________ 评价________一、选择题(每小题5分,共35分)1．(南昌模拟)在如图所示的实验装置中,当开关闭合时,能观察到导体棒ab沿金属导轨运动。
利用这一现象所揭示的原理可制成的设备是( B )A．电热器 B．电动机C．发电机 D．电磁继电器第1题图第2题图2．(东营中考)如图所示,研究磁场对通电导线作用的实验装置,当闭合开关,电流由a至b通过导线ab时,导线ab向左运动,下列说法正确的是( C )A．只改变电流方向时,导线ab向右运动,机械能转化为电能B．只改变磁场方向时,导线ab向左运动,电能转化为机械能C．电流方向和磁场方向同时改变时,导线ab向左运动,电能转化为机械能D．电流方向和磁场方向同时改变时,导线ab向右运动,机械能转化为电能3．如图所示,a表示垂直于纸面的一根导体,它是闭合电路的一部分,它在各图中按所示方向运动时,不会产生感应电流的是( D )A B C D4．(常德中考)对下列各图的描述中,正确的是( C )A.甲图中导体棒ab竖直向上运动时,电流表指针将会摆动B．乙图的实验表明磁可以生电C．丙图的实验可以探究电磁铁磁性的强弱与线圈匝数的关系D．丁图中螺线管上方小磁针静止时a端是S极5．(安徽一模)处在磁场中的通电导体,当电流方向和磁场方向垂直时会受到力的作用,力的方向与磁场方向和电流方向三者之间互相垂直,并且存在一定的逻辑关系。
如图甲所示,电动机的线圈处在水平位置,通有顺时针方向的电流,如图乙所示,则下列说法中正确的是( A )A．电动机的线圈将逆时针方向转动B．此时,线圈前后两个边中电流方向和磁场方向平行,受力的方向相反C．此时,线圈受力平衡,不发生转动D．此时,线圈左边受力的方向竖直向上6．(多选)如图所示是扬声器(喇叭)的结构图。
当扬声器的线圈中通入携带声音的信息、时刻变化的电流时,线圈会在永久磁体的作用下受到力的作用并带动纸盆振动发声。
人教版九年级物理全一册《第十七章 欧姆定律》单元检测卷(有参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电路中闭合开关后，电压表示数将（ ）A ．变大B ．不变C ．变小D ．无法确定2．如图所示电路中，已知电源电压为6V ，1L 和2L 为两个不同规格的小灯泡，当开关S 闭合后两灯都不亮。
用电压表进行测量时，测得AB 两点之间的电压为零，BC 两点之间的电压为6V ，则故障原因可能是（ ）A ．开关S 接触不良B ．灯泡1L 的灯丝断了C ．灯泡2L 的灯丝断了D ．灯泡2L 被短接3．下列数据中，最接近生活实际的是（ ）A ．手电筒中的电流约为0.2AB ．家用电冰箱的电流约为20AC ．每节铅蓄电池的电压约为36VD ．我国家庭电路电压为380V4．在图所示的电路中，R 2为定值电阻，R 1为滑动变阻器．在变阻器的滑片向右移动的过程中，图中的电压表，电流表示数及它们的比值的变化情况是A ．电压表示数变小，电流表示数变大，比值变小B ．电压表示数变大，电流表示数变小，比值变大C ．电压表示数不变，电流表示数变大，比值变小D ．电压表示数不变，电流表示数变大，比值变大 5．在如图所示的电路图中，闭合开关S 后，灯泡L 1和L 2前者亮后者不亮，电压表无示数，其故障原因可能是（）A．L1断路，电流表有读数B．L1短路，L2断路，电流表有读数C．L2短路，电流表有读数D．无法确定6．关于电压，下列说法正确的是（）A．只要有电压，就能形成持续的电流B．事实证明，高于36V的电压对人体是安全的C．一节新的干电池可以提供2V的电压D．在我国，电饭锅正常工作的电压通常是220V7．如图所示，下列说法正确的是A．图甲中的验电器能检验物体是否带电，是利用了异种电荷相互吸引的原理B．图乙为音量电位器，若接入电路中是BC两接线柱，滑动片顺时针旋转时音量增大C．图丙，油量减少时，R的阻值变大，油量表示数变小D．图丁，在探究电流与电阻关系时，若将电阻R为10欧姆换成5欧姆时，滑片P应向右移动8．下图中各实验结论中，不能解释对应的生活应用或工作原理的是( )A．做功冲程B．照相机C．僵持的人象大战D．滑动变阻器9．作为国际通用测量语言的国际单位制，极大方便了国际交流。
（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案思维导图练习题一、选择题1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．同一导体两端的电压越大，这段导体中的电流就越大2．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变3．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。
并记录了定值电阻与小灯泡在不同电压下的电流值。
小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A4．近十年，中国高铁从追赶到领跑，实现了完美超越。
如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大5．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。
闭合开关S，滑片P在b 端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V6．如图所示，电源电压保持不变，电阻R1＝10Ω、R2＝50Ω，当开关S断开时，电流表示数为0.1A．则开关S闭合时，电压表示数为（）A．4V B．5V C．6V D．8V7．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4∶3 B．3∶2 C．3∶4 D．3∶18．乐乐设计了一款电子温度计，图甲是其电路原理图，电源电压为4.5V，且保持不变，电压表的量程为0~3V，定值电阻R0的阻值为300Ω，热敏电阻R1的阻值随环境温度变化的关系如图乙。
1.（2024年四川乐山中考题）物理学习小组在“探究电流与电压的关系”时，设计了如图甲所示的电路。
其中电源电压为3V ，定值电阻R 1约为4Ω，电流表量程为0～0.6A ，电压表量程为0～3V.该小组同学完成了以下实验步骤：（1）正确连接好电路，闭合开关S 前，需将滑片P移动至 （选填“a ”或“b ”）端； （2）闭合开关S 后，发现无论怎样移动滑片P ，电流表、电压表均无示数。
在检查电源和导线均正常的前提下，你认为引起上述现象的原因可能是 ；（写出一种即可）（3）排除故障后，小组同学正常进行操作，在表格中记录多组电流表、电压表的示数。
当电压表示数为1.2V 时，电流表如图乙所示为 A ；（4）根据表格数据，在图丙中画出I -U 关系图像；U /V 0.3 0.6 0.9 1.2 1.5 I /A 0.08 0.15 0.23 0.38 考点1 探究电流与电压的关系（5）分析所绘制的图像得出结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成 ；（6）该小组同学认为还需更换不同阻值的定值电阻重复上述操作，你认为他们这么做的目的是 。
2.（2024年辽宁中考题）某小组猜想电流与电压和电阻有关，现要探究电流与电压的关系。
（1）为探究电流与电压的关系，实验中应控制 不变；（2）该小组连接的部分电路如图所示，请用笔画线代替导线将电路补充完整（导线不能交叉）；（3）正确连接电路后，闭合开关前，滑动变阻器的滑片应调到最 端；（4）试触时发现电压表和电流表的指针均不偏转。
为查找故障，闭合开关，保持导线ab 的a 端不动，将b 端依次接到A 、B 和C 接线柱，电压表的指针均偏转，电流表指针均不偏转。
若电路中只有一处故障，则发生的故障是 ；（5）排除故障后，闭合开关，通过移动 的位置改变电阻两端的电压，测量电阻两端的电压U 和对应的电流I ，记录的实验数据如下表所示。
分析表格中的数据，发现电压与其对应电流的比值 ，从而得出结论： 。
答案和解析1.【答案】B【解析】【分析】本题考查了串联电路的特点和欧姆定律的应用，要注意电压表测L 1两端的电压。
由电路图可知，两灯泡串联，电压表测L 1两端的电压，根据串联电路的电压特点求出L 2两端的电压，根据串联电路的电流特点可知通过两灯泡的电流关系，根据欧姆定律求出两灯丝电阻的比值。
【解答】由电路图可知，两灯泡串联，电压表测L 1两端的电压，则L 1两端的电压为U 1=1.5V ，故B 正确；因串联电路中总电压等于各分电压之和，所以，L 2两端的电压：U 2=U -U 1=4.5V -1.5V =3V ，故A 错误；因串联电路中各处的电流相等，所以通过L 1与L 2的电流之比为1：1，故D 错误；由I =可得，L 1与L 2的灯丝电阻之比：====，故C 错误。
故选B 。
2.【答案】C【解析】【分析】本题考查了串并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
（1）根据图象读出甲两端电压为0.5V 时通过的电流；（2）根据图象读出乙两端电压为2.5V 时通过的电流，根据欧姆定律求出其电阻值；（3）将甲和乙串联，通过两电阻的电流相等，根据图象读出两电阻两端的电压，根据串联电路的电压特点求出它们两端的电压；（4）将甲和乙并联，它们两端的电压相等，根据图象读出通过两电阻的电流，根据并联电路的电流特点求出干路的电流。
【解答】A .由图象可知，当甲两端电压为0.5V 时，通过它的电流为0.1A ，故A 错误；B .由图象可知，当乙两端电压为2.5V 时，通过的电流为0.5A ，由I =可得，乙的阻值R 乙===5Ω，故B 错误；C .将甲和乙串联，若电流为0.3A ，则通过两电阻的电流均为0.3A ，由图象可知此时U 甲′=1.5V 、U 乙′=0.5V ，由串联电路中总电压等于各分电压之和可知，它们两端的电压：U =U 甲′+U 乙′=1.5V +0.5V =2V ，故C 正确；D .若甲和乙并联，若电压为1V ，则它们两端的电压均为1V ，由图象可知此时I 甲′=0.2A 、I 乙′=0.4A ，由并联电路中干路电流等于各支路电流之和可知，干路电流：I =I 甲′+I 乙′=0.2A +0.4A =0.6A ，故D 错误。
