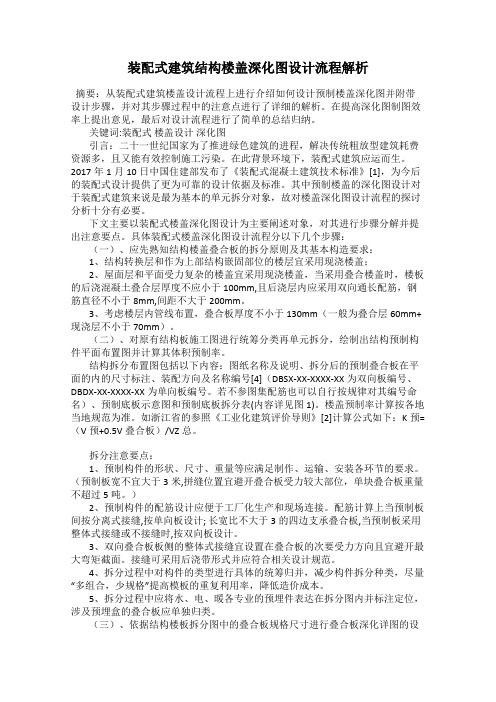

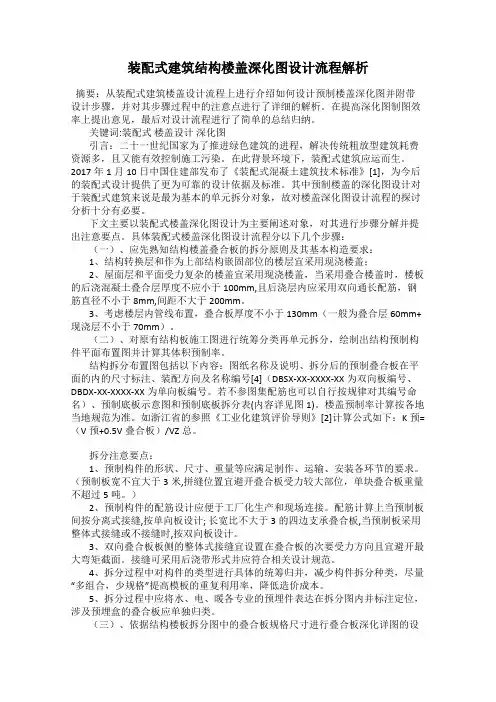

装配式建筑结构楼盖深化图设计流程解析摘要：从装配式建筑楼盖设计流程上进行介绍如何设计预制楼盖深化图并附带设计步骤，并对其步骤过程中的注意点进行了详细的解析。

在提高深化图制图效率上提出意见，最后对设计流程进行了简单的总结归纳。

关键词:装配式楼盖设计深化图引言：二十一世纪国家为了推进绿色建筑的进程，解决传统粗放型建筑耗费资源多，且又能有效控制施工污染。

在此背景环境下，装配式建筑应运而生。

2017年1月10日中国住建部发布了《装配式混凝土建筑技术标准》[1]，为今后的装配式设计提供了更为可靠的设计依据及标准。

其中预制楼盖的深化图设计对于装配式建筑来说是最为基本的单元拆分对象，故对楼盖深化图设计流程的探讨分析十分有必要。

下文主要以装配式楼盖深化图设计为主要阐述对象，对其进行步骤分解并提出注意要点。

具体装配式楼盖深化图设计流程分以下几个步骤：（一）、应先熟知结构楼盖叠合板的拆分原则及其基本构造要求：1、结构转换层和作为上部结构嵌固部位的楼层宜采用现浇楼盖；2、屋面层和平面受力复杂的楼盖宜采用现浇楼盖，当采用叠合楼盖时，楼板的后浇混凝土叠合层厚度不应小于100mm,且后浇层内应采用双向通长配筋，钢筋直径不小于8mm,间距不大于200mm。

3、考虑楼层内管线布置，叠合板厚度不小于130mm（一般为叠合层60mm+现浇层不小于70mm）。

（二）、对原有结构板施工图进行统筹分类再单元拆分，绘制出结构预制构件平面布置图并计算其体积预制率。

结构拆分布置图包括以下内容：图纸名称及说明、拆分后的预制叠合板在平面的内的尺寸标注、装配方向及名称编号[4]（DBSX-XX-XXXX-XX为双向板编号、DBDX-XX-XXXX-XX为单向板编号。

若不参图集配筋也可以自行按规律对其编号命名）、预制底板示意图和预制底板拆分表(内容详见图1)。

楼盖预制率计算按各地当地规范为准。

如浙江省的参照《工业化建筑评价导则》[2]计算公式如下：K预=（V预+0.5V叠合板）/VZ总。

二、相关政策简述
地方政策--北京
政策优惠汇总： 1、对于采用住宅产业化技术或者绿色住宅标准建造的项目，可全项 目按照普通住宅征收土地增值税。同时对于采用绿色住宅项目、产 业化住宅，房地产开发商在计算土地增值税时，适当提高房地产开 发成本加计扣除比例。 2、对装配率达到15%以上的项目给予财政补贴每平米60元，对装配 率达到25%以上的项目给予财政补贴每平米100元（参考上海市已出 台政策）。 3、对实施住宅产业化的项目，各地政府按当地现行标准基础上适当 减免相关费用，如市政配套费、安监费、质监费等，免予缴纳墙改 基金、散装水泥基金、人防易地建设费等各类押金、保证金。
二、相关政策简述
地方政策--河南
1、河南省住建厅下发的《关于推进建筑产业现代化的指导意见》提 出，以住宅产业化为切入点，力争２０１７年底前建设超３００万 平方米的“拼装”保障房，并希望通过其示范作用，推动全省建筑 产业向现代化转型升级。 2、采用装配式技术建造的房地产项目在办理规划时，其外墙预制部 分建筑面积（不超过规划总建筑面积的3%）不计入成交地块的容积 率核算，具体办法由各地结合实际制定。 3、装配式构件投入可计入工程建设总投资额，竣工验收合格后新型 墙体材料专项基金可实行优惠返还政策，可优先参与工程建设领域 的各类评优评先。 4、建筑产业现代化项目建设有序推进，到2017年，全省预制装配式 建筑的单体预制化率达到15%以上。
中央国务院发布关于进一步 加强城市规划建设管理工作 的若干意见》中提出大力推 广装配式建筑，加大政策支 持力度，力争用10年左右时 间，使装配式建筑占新建建 筑的比例达到30%。
二、相关政策简述
地方政策--上海
政策内容汇总： 1、明确了装配式建筑的装配率标准，外环内须≥２５％，外环外须 ≥１５％，住宅外墙采用预制墙体或叠合墙体≥50%，并宜采用预制 夹芯保温墙体。 2、新建装配式建筑的建筑面积比例：2014年不少于25%；2015年不 少于50%；2016年，外环线以内符合条件的新建民用建筑原则上全部 采用装配式建筑。 3、 “实施装配式建筑”这一要求将写入土地出让合同。 4、对实施了装配式建筑的项目，在建筑面积的计算上，给予最大3% 的政策优惠。 5、除独立式、联排式住宅外，装配式商品住宅和公共租赁住房应当 实施全装修。

预制构件范围
装配式建筑设计流程
成果：总体设计 文件
方案设计阶段
P2
施工图阶段
1.根据方案批文意 见，完善装配式方 案体系。 2. 完成平立面拆分 3.选定连接方案， 选定节点构造方案。
1.根据方案批文意见及专项审查意见，完善装配式方案体系。 2.在结合主体结构方案整体考虑的基础上，完成平面、立面初步 拆分图及节点大样图。 3.初步完成装配式构件构件详图（模板图）、节点连接方案大样。 4 .进一步明确设计任务书对项目的装配要求，包括采用装配整体 式的建筑面积和预制装配率，完成装配式结构构件布置及确定连 接方式。
1.与精装修设计单位落实预留预埋要求。 2.与施工总包单位落实相关安装装配要求，如脚
手架预留预埋点位要求，支撑扶墙件预留预埋要求 等。
3.与生产厂家沟通落实相关生产工艺要求。 4.落实铝合金门窗及栏杆等的相关预留预埋要求
。
5.落实水、暖、电各设备预留预埋的要求。 6.完成施工图报审工作。 7.完成招标图工作。
1.根据方案批文意 见，完善装配式方 案体系。 2. 完成平立面拆分 3.选定连接方案， 选定节点构造方案。
1. 完成平立剖 2. 深化构件详图 3. 配筋详图 4. 相关完整计算书
1. 完成装配图 2. 节点详图 3. 预埋件图 4. 金属件加工图
1.对厂家进行 技术交底； 2.配合厂家， 在生产过程中 提供技术支持。
缺点：①施工时需外部脚手架 ②材料防火要求较高
优点：①传统外保温施工方法将取消， 代替的是一种一体化的预制外墙板
②不影响内部使用面积
装配式建筑设计流程
确定保温类型以及外立面方案
外墙夹心保温做法
缺点：①冷热桥问题 ②外立面线条不易处理，凸窗及阳台处难做 ③石材外饰面受限

深化设计内容及步骤2.1封面深化内容深化设计施工图封面包含工程名称、工程名称〔有子工程或设计区域需有子工程名称或区域名称〕、设计单位〔是深化设计需有深化设计单位〕、资质证书号、工程设计编号、设计阶段、设计日期。

2.2目录深化内容目录与图纸内容完全匹配，并与各张施工图中有关内容一一对应，目录中包含序号、图号、图名、图幅、比例、页号、修改版次。

2.3施工图设计说明深化内容施工图设计说明是整套施工图的设计指引，包含内容广泛。

用图纸无法表现或用图纸很难表现清楚的内容，可通过施工图设计说明来表达的。

施工图设计说明，主要是其内容是否正确与齐全。

设计说明具体包含设计依据、分项工程标准、施工图纸说明、主材要求、枝术要求、重要提示、材料的防水/防腐/防潮/防虫问题说明、卫生间/浴室/厨房/洗衣间/SPA室/泳池/水景/花池防水做法、吊顶工程质量、现场试验说明、现场抽样送检说明、标识图例表格、图纸编号/索引说明、物料及编号表、材料进场审核标准说明及表格、面层/基层材料防火等级表。

2.4平面布置图深化内容平面布置图主要表现平面功能分区、家具布置、以及隐含的建筑设计信息。

深化平面图，主要是补充功能分区是否合理、齐全，并符合标准，家具、洁具、小五金等布置是否合理、齐全，并与设计文本对应。

查看防火分区、防烟分区与建筑设计是否一致，防火门、窗在装饰施工图中是否表达，并按要求注明了防火等级，建筑管井、设备房与建筑设计是否一致，较大的专业设备是否布置表达〔如消火栓箱、配电箱等〕。

核实该区域的装饰门窗是否存在与建筑有重复设计〔重点核实不同区域之间同一隔墙上的门窗在位置和开启方向是否一致，特别是外墙上的门窗是否存在与建筑有重复设计〕。

深化平面图，应注意是否有区域所在位置在总平面图上的缩略图，完善图上轴线轴号、图名、比例，图框是否填写正确、齐全。

2.5天花布置图深化内容天花布置图是平面类图纸中较为复杂的一类，所涉标准多、专业多，相互关系复杂，也容易与现场产生矛盾，较难按图实现标高，深化天花布置图还需适当查看各类专业图纸。

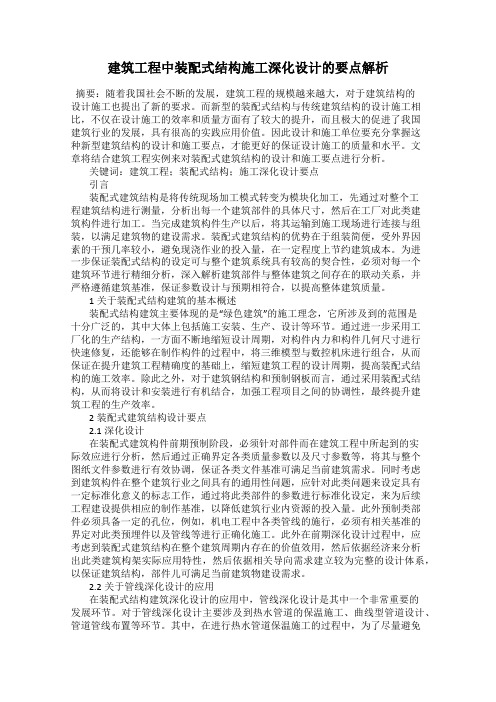

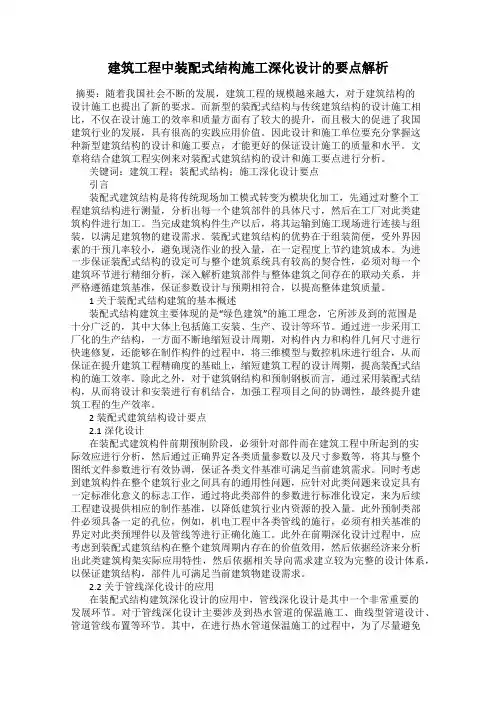

建筑工程中装配式结构施工深化设计的要点解析摘要：随着我国社会不断的发展，建筑工程的规模越来越大，对于建筑结构的设计施工也提出了新的要求。

而新型的装配式结构与传统建筑结构的设计施工相比，不仅在设计施工的效率和质量方面有了较大的提升，而且极大的促进了我国建筑行业的发展，具有很高的实践应用价值。

因此设计和施工单位要充分掌握这种新型建筑结构的设计和施工要点，才能更好的保证设计施工的质量和水平。

文章将结合建筑工程实例来对装配式建筑结构的设计和施工要点进行分析。

关键词：建筑工程；装配式结构；施工深化设计要点引言装配式建筑结构是将传统现场加工模式转变为模块化加工，先通过对整个工程建筑结构进行测量，分析出每一个建筑部件的具体尺寸，然后在工厂对此类建筑构件进行加工。

当完成建筑构件生产以后，将其运输到施工现场进行连接与组装，以满足建筑物的建设需求。

装配式建筑结构的优势在于组装简便，受外界因素的干预几率较小，避免现浇作业的投入量，在一定程度上节约建筑成本。

为进一步保证装配式结构的设定可与整个建筑系统具有较高的契合性，必须对每一个建筑环节进行精细分析，深入解析建筑部件与整体建筑之间存在的联动关系，并严格遵循建筑基准，保证参数设计与预期相符合，以提高整体建筑质量。

1关于装配式结构建筑的基本概述装配式结构建筑主要体现的是“绿色建筑”的施工理念，它所涉及到的范围是十分广泛的，其中大体上包括施工安装、生产、设计等环节。

通过进一步采用工厂化的生产结构，一方面不断地缩短设计周期，对构件内力和构件几何尺寸进行快速修复，还能够在制作构件的过程中，将三维模型与数控机床进行组合，从而保证在提升建筑工程精确度的基础上，缩短建筑工程的设计周期，提高装配式结构的施工效率。

除此之外，对于建筑钢结构和预制钢板而言，通过采用装配式结构，从而将设计和安装进行有机结合，加强工程项目之间的协调性，最终提升建筑工程的生产效率。

2装配式建筑结构设计要点2.1深化设计在装配式建筑构件前期预制阶段，必须针对部件而在建筑工程中所起到的实际效应进行分析，然后通过正确界定各类质量参数以及尺寸参数等，将其与整个图纸文件参数进行有效协调，保证各类文件基准可满足当前建筑需求。

键槽
露骨料粗糙面 拉毛粗糙面
刻花粗糙面
粗糙面的面积不宜小于结合面的 80%，预制板的粗糙面凹凸深度不 应小于4 mm，预制梁端、预制柱 端、预制墙端的粗糙面凹凸深度 不应小于6mm 。
3.3 预制构件安装
预制柱安装
吊装预制节段柱
柱底安装柱身翻起起吊时保护柱插筋的钢套
3.3 预制构件安装
预制柱安装
优点：能减少施工现场布筋、浇筑混凝土等工作，接头数量较少 缺点：构件是三维构件，重量大，不便于生产、运输、堆放以及安装施工。 该种框架体系应用较少
3.3 基本构件
预制楼梯
带防滑条，栏杆预埋件
3.3 基本构件
楼盖体系 钢筋桁架叠合楼板，可做单向、双向板
结合面
规程规定：预制构件与后浇混凝土、灌浆料、坐浆材料的结 合面应设置粗糙面、键槽。
装配式框架结构体系
内容
1 装配式建筑的发展历程 2 装配式建筑的技术体系介绍 3 装配式框架结构体系 4 装配式框架结构节点连接
1.1 装配式建筑的定义和特征
➢ 《装配式混凝土结构建筑技术规范》：建筑的结构系统、外围护系统、设备与管 线系统、内装系统的主要部分采用预制部品部件集成装配而成的建筑。
14
3.2 基本规定
✓方案阶段各专业的协同； ✓建筑及结构设计原则：标准化、模数化，少规格、多 组合；结构整体性、耐久性、高强高性能材料应用；合 理的预制拆分； ✓抗震设防标准； ✓深化设计要求。
3.2 基本规定
适用高度
3.2 基本规定
高宽比
3.3 基本构件
基于一维构件
把梁、柱预制成一维构件，通过一定的方法连接而成
管线
楼地面、墙面、 轻质隔墙、吊 顶、内门窗、 厨房、卫生间 和套内设备管

装配式结构施工有哪些深化设计要点汇总编制：__________________审核：__________________批准：__________________20xx年xx月目录前言 (3)一、预留预埋深化设计 (3)预制叠合板吊环预埋 (3)2、预制叠合板洞口及电气线盒预留预埋 (4)3、预制外墙木砖深化 (5)4、预制墙体专业配合深化设计 (6)二、配件工具深化设计 (7)三、施工措施深化设计 (11)1、墙顶圈边预留洞深化 (11)2、模板对拉螺栓连接预留孔洞深化 (12)3、斜支撑预埋螺栓深化 (12)4、叠合板防漏浆深化 (12)5、墙边防漏浆企口深化 (13)6、临时固定钢梁 (13)四、结语 (14)前言从构件深化设计的原始目的出发，分析构件深化设计的流程、项目和各种构件深化设计的内容、要点和注意事项，结合案例，分别从结构专业、建筑专业、设备专业、施工需要、生产需要等几个方面进行阐述。

一、预留预埋深化设计本文以工业化住宅为例，应用了预制外墙、预制内墙、预制叠合板、预制楼梯、预制楼梯隔墙、预制分户墙、预制女儿墙、预制阳台、预制PCF板等9类预制构件。

本文主要从预埋预留、配件工具、水电配合及施工措施角度出发，对构件进行深化设计。

预制叠合板吊环预埋预制叠合板厚度仅为60mm，单独埋设吊环，锚固长度长，且相对容易出现吊环脱出的情况。

分析研究考虑利用叠合板桁架筋节点代替原专用预埋吊环，复核吊点位置受力，完全满足吊装要求，如图1所示。

2种吊环设置方式比较来看，后一种方式不仅减少了预埋工序和吊环材料成本，还极好地避免了吊环脱出造成的破坏。

为避免吊装时发生错误对构件造成损坏，吊点处涂刷红漆标注。

2、预制叠合板洞口及电气线盒预留预埋依据图纸所示烟风道及其他管线位置，在相应叠合板预留烟风道洞口和管线洞口(见图2) 。

洞口尺寸略大于烟风道和管线的外轮廓尺寸，提前设计调整叠合板内钢筋排布，并在洞口处做相应的加强措施，保证构件强度，避免后期安装烟风道或其他管线相互碰撞产生的破坏。

装配式结构施工深化设计的要点前言：从构件深化设计的原始目的出发，分析构件深化设计的流程、项目和各种构件深化设计的内容、要点和注意事项，结合案例，分别从结构专业、建筑专业、设备专业、施工需要、生产需要等几个方面进行阐述。

01预留预埋深化设计本文以工业化住宅为例，应用了预制外墙、预制内墙、预制叠合板、预制楼梯、预制楼梯隔墙、预制分户墙、预制女儿墙、预制阳台、预制PCF板等9类预制构件。

主要从预埋预留、配件工具、水电配合及施工措施角度出发，对构件进行深化设计。

预制叠合板吊环预埋预制叠合板厚度仅为60mm，单独埋设吊环，锚固长度长，且相对容易出现吊环脱出的情况。

分析研究考虑利用叠合板桁架筋节点代替原专用预埋吊环，复核吊点位置受力，完全满足吊装要求，如图1所示吊环设置。

2种吊环设置方式比较来看，后一种方式不仅减少了预埋工序和吊环材料成本，还极好地避免了吊环脱出造成的破坏。

为避免吊装时发生错误对构件造成损坏，吊点处涂刷红漆标注。

预制叠合板洞口及电气线盒预留预埋依据图纸所示烟风道及其他管线位置，在相应叠合板预留烟风道洞口和管线洞口(见图2 洞口预留) 。

洞口尺寸略大于烟风道和管线的外轮廓尺寸，提前设计调整叠合板内钢筋排布，并在洞口处做相应的加强措施，保证构件强度，避免后期安装烟风道或其他管线相互碰撞产生的破坏。

依据建筑图纸以及精装图纸精准埋设顶板灯盒，减少现场顶板线盒预留工作。

预制外墙木砖深化全装配式剪力墙结构外窗一般不设计副框，外窗主框直接固定在构件预留木砖上，构件深化设计中应按设计要求及国家相应规范要求确定木砖位置，在构件生产过程中进行精准埋设( 见图3木砖预留) 。

预制墙体专业配合深化设计预制墙体内的预埋电盒、管线、新风洞口、水槽、管线槽、强电电箱、弱电电箱等，涉及水暖、电气、通风、设备等多个专业，在构件深化设计过程中需要多个专业的参建各方共同讨论确定方案，避免与结构钢筋或专业相互之间发生冲突(见图4预制墙体多专业配合深化设计) 。

b. 中高层和多层建筑(4~9 层)装配率应符合下列要求: •主体结构部分的分值不低于 10 分; •采用全装修(2013 年以前获得土地使用权的除 4 个郊区市县的新开工项目,需 要项目总建筑面积的 20% 采用全装修)。 •装配率不低于 30% 。 c. 低层建筑(3 层及以下)装配率应符合下列要求: •装配率不低于 15% 。 注意:项目高层建筑的装配率可按照加权平均计算结果符合《工作方案》第 5. 2. 2 条第 1 款的要求,项目中高层和多层建筑的装配率可按照加权平均计算结果符合 第 5. 2. 2 条第 2 款的要求,同时每个单体建筑的装配率各分项得分还应满足表 4. 1. 1、表 4. 1. 2 的最低分值要求。低层建筑的装配率可按照加权平均计算结果符合 第 5. 2. 2 条第 3 款的要求。全装修应用面积按照不低于总建筑面积的 20% 要求执 行。
5. 预制外墙挂板包括预制混凝土挂板、金属幕墙板、水泥制品幕墙板 、陶土外墙挂板等。
6. 当外围护墙采用预制混凝土夹心保温外墙挂板或预制外墙挂板 + 内 保温 + 内装修时,符合围护墙与保温、隔热、装饰一体化要求。
7. 当采用预拌砂浆作为低温热水地面辐射采暖系统的填充层时可按照 干式工法楼面、地面计算,但计算得分乘以0. 8。
2. 采用双面叠合剪力墙结构时,内外叶墙板之间的现浇混凝土体积可计 入预制混凝土体积计算;采用单面叠合剪力墙结பைடு நூலகம்时,可按照内(外)叶墙范围内 的现浇混凝土体积计入预制混凝土体积计算,但预制混凝土体积应乘以 0. 5。
3. 预制保温夹心外墙板中的夹心保温层可计入预制混凝土体积计算。 4. 非砌筑类型墙体包括采用各种中大型板材、幕墙、木骨架或轻钢龙 骨复合墙体、轻质隔墙条板、加气混凝土板、发泡陶瓷墙板、板材骨架复合墙 体、高精度蒸压砂加气混凝土砌块墙体(采用干法施工,专用砌筑黏结剂厚度不 大于 3 mm、抹灰砂浆厚度不大于 5 mm)等,满足工厂生产、现场安装、以“干 法”施工为主的要求。不包括空心砖、二次填充混凝土或砂浆的墙体。

√
√
阳台
√(局部) √(局部)
√
√
楼梯梯段
√
√
√
√
叠合楼板
X
X
√
√
女儿墙
X
√(局部) √(局部)
√
装配式建筑设计流程
根据预制率要求估算构件拆分范围
根据结构类型，确定构件优选路径 例： 剪力墙结构的优选路径 预制外墙>预制楼梯>预制楼板>预制阳台>预制女儿墙>预制凸窗
预制构件类型的选用
剪力墙结构的选用原则 ①尽量避免受力关键部位 ②尽量避免形状复杂部位 ③尽量避免管线较多部位
顶层梁柱中节点详图
预制梁牛担板节点详图
装配式建筑设计流 程
确定构件的连接方式
叠合板分离式节点详图
装配式钢结构节点可采用传 统钢结构的焊接或栓焊连接 节点，也可采用装配化更高
的全螺栓牛腿节点。
主次梁连接节点详图
装配式建筑设计流程
确定构件的连接方式
预制剪力墙与边缘构件连接节点详图
预制剪力墙与边缘构件连接节点详图
金属加工件图纸
装配式建筑设计流程
咨询顾问文书
生产阶段
P5
安装阶段
1.对厂家进行 技术交底； 2.配合厂家， 在生产过程中 提供技术支持。
装配式建筑设计流程
1.技术交底 对厂家做好技术交底，解决构件生产过程中出现的各种细节问题，以保证工程质量与进度。结 合实际情况，协助甲方对构件生产过程中的质量与进度进行管控。 2.技术方案支持
生产阶段，要配合业主对工厂的构件生产进度及生产质量进行把控，协助工厂制定吊装、运输等方案
墙板的吊装
墙板的运输
装配式建筑设计流程

起吊支架
2 生产加工阶段
磁铁
2 生产加工阶段
夹具
2 生产加工阶段
夹具
2 生产加工阶段
三明治墙板
2 生产加工阶段
三明治墙板
2 生产加工阶段
存储与运输
2 生产加工阶段
1、内墙生产线介绍 内墙板生产线和叠合板生产只需要一次混凝土浇筑即可成型，工艺相对简单，因此两种产品
在一条生产线上进行混合生产就能够满足工艺及产能的要求 。
叠合板
内墙板
2 生产加工阶段
1、内墙生产线介绍 模台清理
网片筋安装
螺栓预埋、埋卡
成品库堆码
冲洗区修补
蒸养后脱模
混凝土浇筑
2 生产加工阶段
1、内墙生产线介绍
钢筋 原材料检查
钢筋半成品 加工
不合格
半成品检查
合格
金属预埋件
吊环
电器盒
钢筋套筒
水泥 石子
砂子 粉煤灰
拆除模板
脱模
冲洗
清理底模
喷脱模剂
组装模板 钢筋骨架
3 防水构造设计要能够有效的避免渗水，需留置键槽的部位必须设置键槽，以加强与 现浇结构连接的整体性并起到防水作总进度计划进行《PC构件深化图》设计，PC构件加工深 化图纸完成后7天内，PC构件厂商编制《PC构件生产进度计划》，交由项目总承包工程部进 行详细审查，并经项目经理批准后提交PC构件生产厂实施。
1 图纸设计阶段
构件深化设计工作计划在基础施工前完成，不占用总工期。
设计质量与进度管理是进度计 划编制、优化、实施情况的跟踪、 评价、计划更新以及关系到项目的 资源分配、资金需求等的系统工程， 项目部实施设计全过程管控。
1 图纸设计阶段
1 由设计管理部下发图纸至各部门，进行阅图工作，提出图审要求； 2 设计管理部组织设计院、工程管理部、商务合约部参加图纸会审； 3 项目公司组织施工单位、监理单位参加图纸会审，邀请当地质监、安监部门参加； 4 设计院回复图纸会审提出的问题，设计管理部审核设计院图审回复意见并报送公司， 公司 整理图纸交底及图纸会审记录进行归档。

装配式构件深化设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!装配式构件深化设计流程一、项目准备阶段。

在开展装配式构件深化设计之前，需要做好充分的准备工作。

装配式构件深化设计流程英文回答：The process of detailed design for prefabricated components involves several steps to ensure the successful assembly and integration of the components into a larger structure. Here is a general outline of the process:1. Design Conceptualization: The first step is to understand the overall design requirements and constraints. This includes considering factors such as the intended use of the structure, load-bearing capacity, and aesthetic considerations. The design team will work closely with architects and engineers to develop a concept that meets these requirements.2. Component Selection: Once the design concept is finalized, the next step is to select the appropriate prefabricated components for the project. This involves considering factors such as the material, size, and shapeof the components. The design team will also consider the availability and cost-effectiveness of these components.3. Detailed Design: With the selected components, the design team will then proceed with the detailed design phase. This involves creating detailed drawings and specifications for each component, including dimensions, tolerances, and connection details. The team will also consider factors such as the transportation andinstallation requirements of the components.4. Structural Analysis: After the detailed design is complete, the design team will perform a structural analysis to ensure that the components can withstand the intended loads and forces. This analysis may involve computer simulations or physical testing, depending on the complexity of the structure. Any necessary modifications or reinforcements will be made based on the analysis results.5. Manufacturing and Fabrication: Once the design and analysis are finalized, the components will be manufactured and fabricated in a controlled factory environment. Thisensures consistent quality and precision in the production process. The design team will work closely with the manufacturing team to ensure that the components are produced according to the design specifications.6. Assembly and Integration: After the components are manufactured, they will be transported to the construction site for assembly and integration into the larger structure. This process may involve the use of cranes, hoists, orother lifting equipment to position and connect the components. The design team will provide detailed instructions and guidance to the construction team toensure a smooth and efficient assembly process.7. Quality Control: Throughout the entire process, quality control measures will be implemented to ensure that the components meet the required standards and specifications. This may involve regular inspections, testing, and documentation of the manufacturing and assembly processes. Any deviations or defects will be addressed and rectified promptly.中文回答：装配式构件深化设计流程涉及多个步骤，以确保构件成功组装并整合到更大的结构中。

现浇混凝土难以实现的，而预制构件由于在工厂生产， 经过蒸汽养护，易于实现高品质。
装配式建筑-结构设计要点解析
欧洲的国情
结构的主要技术要求
△仅部分地区是地震区
△主要应用于：
5层及5层以下的低层、多层公共 建筑，如：停车场、超市、仓 储用房等。
△强大的运输能力，可达150～350 公里，用火车和海运时，最大 的经济距离可达2000公里。
湿连接
弱连接 强连接-强连接弱构件-等同现浇
干连接
刚性连接-强连接弱构件 半刚性连接 铰接
装配式建筑-结构体系 湿连接-弱连接举例：
装配式建筑-结构体系 干连接举例：
装配式建筑-结构体系 干连接举例：
装配式建筑-结构设计要点解析
1、欧美日主要结构体系分析（它山之石可以攻玉） 2、结构体系及规范 3、装配式结构设计基本原则 4、装配式结构设计
△ 造价高于现浇结构
装配式建筑-结构设计要点解析
2019/12/26
节点区现浇
节点区预制
日本典型的 连接的梁柱节点
装配式建筑-结构设计要点解析
重点使用领域和特点： △对混凝土质量有较高的要求时，
需要使用高强、高性能混凝土如C80～C150的混凝土 △需要使用无污染的混凝土时 △建筑设计使用年限100年以上时
1 短暂设计状况 2 结构的概念设计 3 结构的计算设计 4 预制构件的连接设计
装配式建筑-结构设计要点解析
一、欧美日主要的结构体系
欧美主要的结构体系 日本主要的结构体系
△ 框架结构：节点铰接 节点刚架核心筒结构（主要用于高层）
△ 盒子结构
△ 框架结构：节点刚接 △ 剪力墙结构 △ 框架剪力墙
装配式建筑-结构设计要点解析

吊装设计
临时设计
4 装配式建筑深化设计概述
优秀的设计？
设计准确
建筑尺寸准确 结构满足规范
施工便利
生产方便 安装便利
经济性好
拆分合理 选材合适
4 装配式建筑深化设计概述
1. 预制构件设计内容
1.1 预制构件设计基本内容 (1)设计两阶段
装配式混凝土结构施工图部分设计应包括结构施工图和预制构件制作详图设计两阶段。预制构件 深化设计深度应满足建筑、结构和机电设备等各专业以及构件制作、运输、安装等各环节的综合 要求。
4 装配式建筑深化设计概述
1.3 构件详图图纸中应表达的内容
构件深化设计图是工厂用于生产的图纸，应含有以下基本项: (1) 平面拆分图 (2)模板图 | (3) 配筋图 (4) 安装图 (5) 钢筋表(带加工误差的要求》 (6) 构件混凝土钢筋信脑 (7) 预埋件表格 (8) 应包含3D示意图
4 装配式建筑深化设计概述
建筑工业化的特点（五化合一）： ➢ 设计标准化：标准化设计，最能影响项目的难易及建设成本。 ➢ 部品工厂化：建筑部品以及预制构件在工厂大批量生产。 ➢ 施工装配化：机械化施工，建造方式改变。 ➢ 装修一体化：设计、生产、制作、施工一体化。 ➢ 管理信息化：建筑全过程的信息化管理，以BIM为技术手段。
3 装配式建筑的特点
上海万科和城建的经验表明：一般可以做到每 层6天，与现浇持平，但部分工序可以提前，因 此可以节省20%的总工期
同期开工的两栋楼，结构相同、面积相近，左面是 传统建筑方式施工刚刚接近封顶，右边是工业化建 造方式方式施工，已交工；工期为 2010.6~2010.12
可以明显缩短建设工期
3 装配式建筑的特点
墙底混凝土质量难以保证

装配式结构施工深化设计要点分析装配式结构，也就是装配式混凝土结构，作为我国建筑结构发展的重要方向之一，有利于帮助我国的建筑在发展的过程中进一步朝着建筑工业化的发展方向发展。

并且在进行发展时，有利于促进我国建筑生产效率节约能源的提升，发展绿色环保建筑，同时对于提高和保证建筑工程质量也有着极大的帮助。

因此，为了做好相关的研究工作，本文主要对深化设计的主要流程、配件工具的深化设计以及施工措施的深化设计进行了深入的探究，从而为促进我国装配式结构的发展，提供帮助。

标签：装配式结构；施工；深化设计为了促进我国建筑工业化的发展，做好工业化建筑的构件设计方面的工作，我国的建筑设计者在进行工业化建筑的设计工作时，会充分考虑建筑结构的安全性以及建筑美观性，并且在对建筑的使用功能方面，也进行了充分的考虑工作。

通过相关因素的考虑，进行施工深化设计方面的工作，有利于促进建筑在进行施工时拥有更好地施工条件，从而推动了我国工业化建筑的发展。

1、深化设计的主要流程工业化建筑在进行构件设计的过程中，必须进行设计图纸的设计工作。

而为了促进设计图纸的更加深化，通常都会参考不同的意见，进而将这些意见和建议进行整合，最终使得设计图纸得以完成。

其主要参考的对象主要包含了建筑的业主以及设计者，同时还有构件生产单位、施工单位等参建各方。

而形成最终的设计图纸之前，还要经过原来设计单位的复核工作，只有得到了原来单位的认可，才能保证设计图纸的最终完成。

等到设计图纸通过设计完成之后，还要进行反复的施工深化设计复核方面的工作。

构件生产单位和施工单位的每项需求，均须经设计单位各专业协同复核，只有这样，才能保证工业化建筑在最终完成之后，在结构方面拥有极高的安全性，从而影响工业化建筑在进行使用之后，使得建筑构件与结构钢筋、水电埋管等产生碰撞，不利于日常工作的开展[1]。

而为了确保建筑符合结构安全及施工使用要求，调整、复核等方面的工作，施工单位、构件生产单位必须进行不断的循环，从而符合深化设计方面的工作，有利于工业化建筑的发展。
