第六章夹具设计原理

夹具设计的原理
夹具设计的原理是根据被加工工件的特点和加工要求，设计一种能够牢固固定工件并使其处于正确位置、方向和姿态的装置。

夹具的设计原理可概括为以下几点：
1. 刚性支撑：夹具必须具有足够的刚度和稳定性，以确保工件在加工过程中不发生位移或变形。

设计时要考虑工件的重量、形状和加工力等因素，并合理布置支撑点，增加夹具的刚性。

2. 合理定位：夹具的设计要保证工件能够准确地定位到所需加工位置。

通过设计合适的定位元件，如销子、定位块等，使工件能够在夹具中精确定位，并且能够快速、稳定地进行装夹和拆卸。

3. 稳定夹持：夹具应该能够牢固地夹持住工件，防止其在加工过程中发生滑动或转动。

常用的夹紧方式有机械夹紧、液压夹紧、气动夹紧等，根据工件的特点和加工要求选择适当的夹紧方式。

4. 安全可靠：夹具设计要考虑操作人员的安全因素，避免夹具在使用过程中发生意外伤害。

对于有旋转部件的夹具，应设计相应的防护装置，避免操作人员的手部接触到夹具中的旋转部件。

5. 经济实用：夹具设计要符合经济性原则，尽量减少成本同时满足加工要求。

夹具的制造和维护成本应合理控制，设计中要考虑所用材料的成本，加工工艺的复杂程度等因素。

综上所述，夹具设计的原理是通过刚性支撑、合理定位、稳定夹持、安全可靠和经济实用等方面的考虑，设计出一种能够有效固定工件并满足加工要求的装置。

夹具的设计应根据具体工件的特点和加工要求进行综合考虑，以实现高效、精确和安全的加工过程。

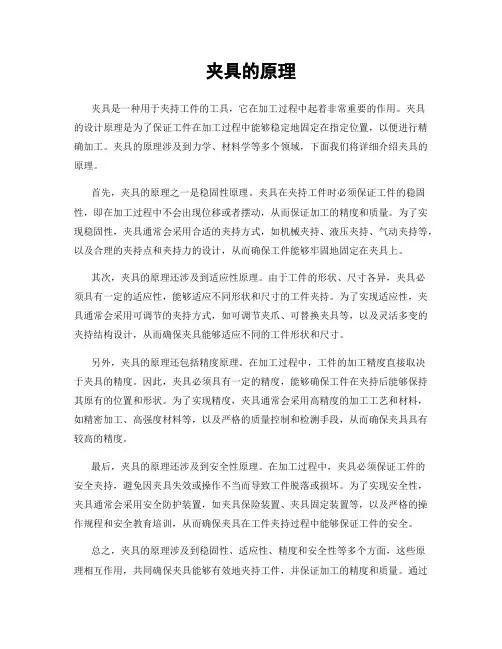

夹具的原理夹具是一种用于夹持工件的工具，它在加工过程中起着非常重要的作用。

夹具的设计原理是为了保证工件在加工过程中能够稳定地固定在指定位置，以便进行精确加工。

夹具的原理涉及到力学、材料学等多个领域，下面我们将详细介绍夹具的原理。

首先，夹具的原理之一是稳固性原理。

夹具在夹持工件时必须保证工件的稳固性，即在加工过程中不会出现位移或者摆动，从而保证加工的精度和质量。

为了实现稳固性，夹具通常会采用合适的夹持方式，如机械夹持、液压夹持、气动夹持等，以及合理的夹持点和夹持力的设计，从而确保工件能够牢固地固定在夹具上。

其次，夹具的原理还涉及到适应性原理。

由于工件的形状、尺寸各异，夹具必须具有一定的适应性，能够适应不同形状和尺寸的工件夹持。

为了实现适应性，夹具通常会采用可调节的夹持方式，如可调节夹爪、可替换夹具等，以及灵活多变的夹持结构设计，从而确保夹具能够适应不同的工件形状和尺寸。

另外，夹具的原理还包括精度原理。

在加工过程中，工件的加工精度直接取决于夹具的精度。

因此，夹具必须具有一定的精度，能够确保工件在夹持后能够保持其原有的位置和形状。

为了实现精度，夹具通常会采用高精度的加工工艺和材料，如精密加工、高强度材料等，以及严格的质量控制和检测手段，从而确保夹具具有较高的精度。

最后，夹具的原理还涉及到安全性原理。

在加工过程中，夹具必须保证工件的安全夹持，避免因夹具失效或操作不当而导致工件脱落或损坏。

为了实现安全性，夹具通常会采用安全防护装置，如夹具保险装置、夹具固定装置等，以及严格的操作规程和安全教育培训，从而确保夹具在工件夹持过程中能够保证工件的安全。

总之，夹具的原理涉及到稳固性、适应性、精度和安全性等多个方面，这些原理相互作用，共同确保夹具能够有效地夹持工件，并保证加工的精度和质量。

通过对夹具原理的深入理解，能够更好地设计和使用夹具，提高加工效率和质量，满足不同工件加工的需求。

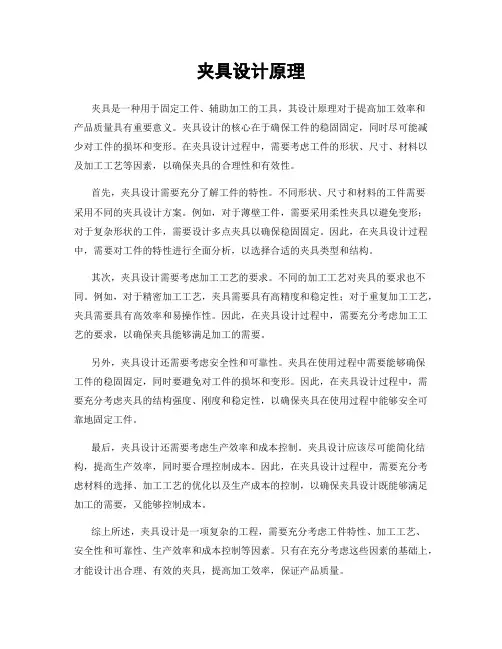

夹具设计原理夹具是一种用于固定工件、辅助加工的工具，其设计原理对于提高加工效率和产品质量具有重要意义。

夹具设计的核心在于确保工件的稳固固定，同时尽可能减少对工件的损坏和变形。

在夹具设计过程中，需要考虑工件的形状、尺寸、材料以及加工工艺等因素，以确保夹具的合理性和有效性。

首先，夹具设计需要充分了解工件的特性。

不同形状、尺寸和材料的工件需要采用不同的夹具设计方案。

例如，对于薄壁工件，需要采用柔性夹具以避免变形；对于复杂形状的工件，需要设计多点夹具以确保稳固固定。

因此，在夹具设计过程中，需要对工件的特性进行全面分析，以选择合适的夹具类型和结构。

其次，夹具设计需要考虑加工工艺的要求。

不同的加工工艺对夹具的要求也不同。

例如，对于精密加工工艺，夹具需要具有高精度和稳定性；对于重复加工工艺，夹具需要具有高效率和易操作性。

因此，在夹具设计过程中，需要充分考虑加工工艺的要求，以确保夹具能够满足加工的需要。

另外，夹具设计还需要考虑安全性和可靠性。

夹具在使用过程中需要能够确保工件的稳固固定，同时要避免对工件的损坏和变形。

因此，在夹具设计过程中，需要充分考虑夹具的结构强度、刚度和稳定性，以确保夹具在使用过程中能够安全可靠地固定工件。

最后，夹具设计还需要考虑生产效率和成本控制。

夹具设计应该尽可能简化结构，提高生产效率，同时要合理控制成本。

因此，在夹具设计过程中，需要充分考虑材料的选择、加工工艺的优化以及生产成本的控制，以确保夹具设计既能够满足加工的需要，又能够控制成本。

综上所述，夹具设计是一项复杂的工程，需要充分考虑工件特性、加工工艺、安全性和可靠性、生产效率和成本控制等因素。

只有在充分考虑这些因素的基础上，才能设计出合理、有效的夹具，提高加工效率，保证产品质量。

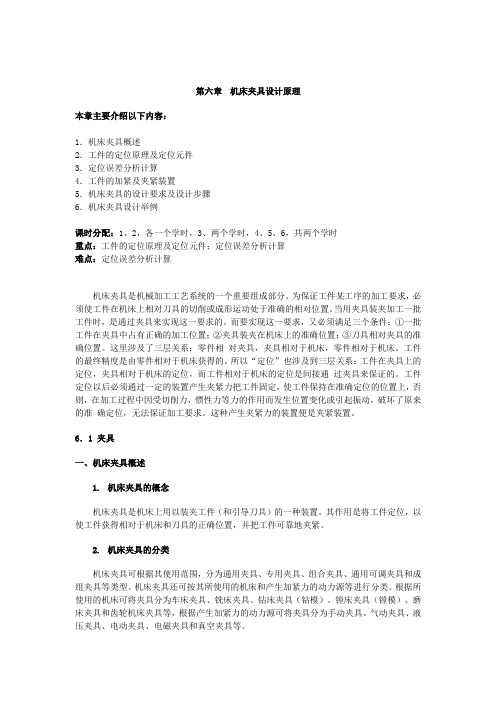

第六章机床夹具设计原理本章主要介绍以下内容：1．机床夹具概述2．工件的定位原理及定位元件3．定位误差分析计算4．工件的加紧及夹紧装置5．机床夹具的设计要求及设计步骤6．机床夹具设计举例课时分配：1、2，各一个学时，3、两个学时，4、5、6，共两个学时重点：工件的定位原理及定位元件；定位误差分析计算难点：定位误差分析计算机床夹具是机械加工工艺系统的一个重要组成部分。

为保证工件某工序的加工要求，必须使工件在机床上相对刀具的切削或成形运动处于准确的相对位置。

当用夹具装夹加工一批工件时，是通过夹具来实现这一要求的。

而要实现这一要求，又必须满足三个条件：①一批工件在夹具中占有正确的加工位置；②夹具装夹在机床上的准确位置；③刀具相对夹具的准确位置。

这里涉及了三层关系：零件相对夹具，夹具相对于机床，零件相对于机床。

工件的最终精度是由零件相对于机床获得的。

所以“定位”也涉及到三层关系：工件在夹具上的定位，夹具相对于机床的定位，而工件相对于机床的定位是间接通过夹具来保证的。

工件定位以后必须通过一定的装置产生夹紧力把工件固定，使工件保持在准确定位的位置上，否则，在加工过程中因受切削力，惯性力等力的作用而发生位置变化或引起振动，破坏了原来的准确定位，无法保证加工要求。

这种产生夹紧力的装置便是夹紧装置。

6．1 夹具一、机床夹具概述1.机床夹具的概念机床夹具是机床上用以装夹工件（和引导刀具）的一种装置。

其作用是将工件定位，以使工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧。

2.机床夹具的分类机床夹具可根据其使用范围，分为通用夹具、专用夹具、组合夹具、通用可调夹具和成组夹具等类型。

机床夹具还可按其所使用的机床和产生加紧力的动力源等进行分类。

根据所使用的机床可将夹具分为车床夹具、铣床夹具、钻床夹具（钻模）、镗床夹具（镗模）、磨床夹具和齿轮机床夹具等，根据产生加紧力的动力源可将夹具分为手动夹具、气动夹具、液压夹具、电动夹具、电磁夹具和真空夹具等。

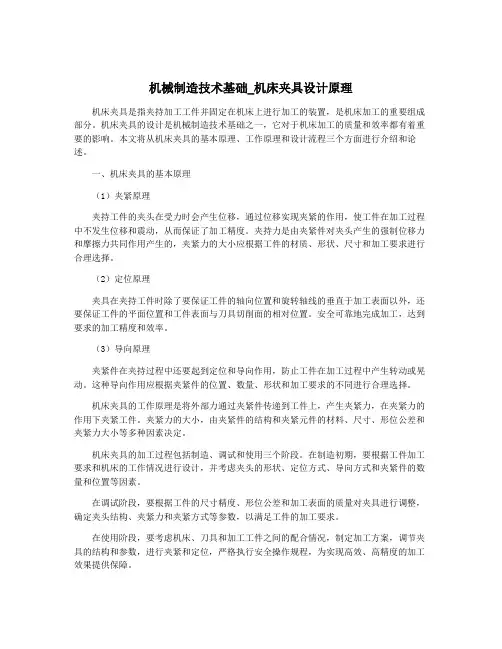

机械制造技术基础_机床夹具设计原理机床夹具是指夹持加工工件并固定在机床上进行加工的装置，是机床加工的重要组成部分。

机床夹具的设计是机械制造技术基础之一，它对于机床加工的质量和效率都有着重要的影响。

本文将从机床夹具的基本原理、工作原理和设计流程三个方面进行介绍和论述。

一、机床夹具的基本原理（1）夹紧原理夹持工件的夹头在受力时会产生位移，通过位移实现夹紧的作用，使工件在加工过程中不发生位移和震动，从而保证了加工精度。

夹持力是由夹紧件对夹头产生的强制位移力和摩擦力共同作用产生的，夹紧力的大小应根据工件的材质、形状、尺寸和加工要求进行合理选择。

（2）定位原理夹具在夹持工件时除了要保证工件的轴向位置和旋转轴线的垂直于加工表面以外，还要保证工件的平面位置和工件表面与刀具切削面的相对位置。

安全可靠地完成加工，达到要求的加工精度和效率。

（3）导向原理夹紧件在夹持过程中还要起到定位和导向作用，防止工件在加工过程中产生转动或晃动。

这种导向作用应根据夹紧件的位置、数量、形状和加工要求的不同进行合理选择。

机床夹具的工作原理是将外部力通过夹紧件传递到工件上，产生夹紧力，在夹紧力的作用下夹紧工件。

夹紧力的大小，由夹紧件的结构和夹紧元件的材料、尺寸、形位公差和夹紧力大小等多种因素决定。

机床夹具的加工过程包括制造、调试和使用三个阶段。

在制造初期，要根据工件加工要求和机床的工作情况进行设计，并考虑夹头的形状、定位方式、导向方式和夹紧件的数量和位置等因素。

在调试阶段，要根据工件的尺寸精度、形位公差和加工表面的质量对夹具进行调整，确定夹头结构、夹紧力和夹紧方式等参数，以满足工件的加工要求。

在使用阶段，要考虑机床、刀具和加工工件之间的配合情况，制定加工方案，调节夹具的结构和参数，进行夹紧和定位，严格执行安全操作规程，为实现高效、高精度的加工效果提供保障。

三、机床夹具的设计流程机床夹具的设计流程一般包括以下几个步骤：（1）确定加工零件的形状、尺寸、数量和精度等要求。

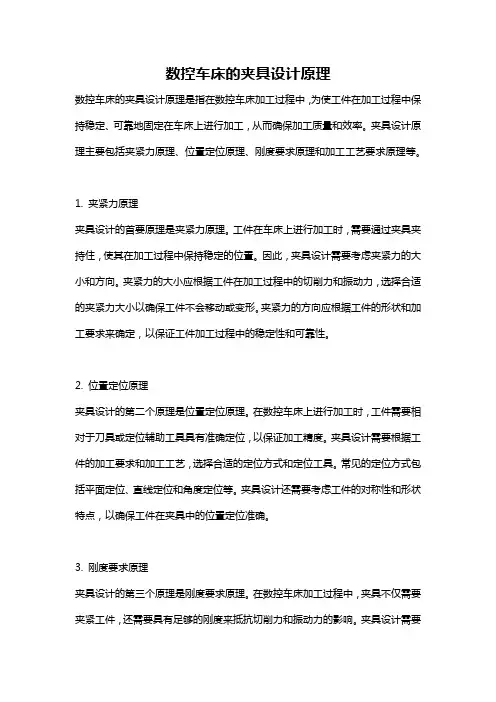

数控车床的夹具设计原理
数控车床的夹具设计原理主要包括以下几个方面：
1. 夹紧原理：夹具的主要功能是夹住工件，确保工件在加工过程中的稳定性。

夹具通常采用机械夹紧、液压夹紧或气动夹紧等方式，在夹紧过程中要考虑到夹紧力的大小、分布均匀性以及夹紧方式的灵活性等因素。

2. 定位原理：夹具的另一个重要功能是确保工件在加工过程中的准确定位。

夹具设计中要考虑到工件的形状、尺寸以及零件间的相对位置关系，选择适当的定位方式，如销子定位、球锥定位、面板定位等。

3. 支撑原理：数控车床加工过程中，工件需要在夹具内得到合理的支撑，以避免工件在切削力作用下发生变形。

夹具设计中需要考虑到工件的几何特征，确定合适的支撑点，采用支撑块、支撑台等结构形式，提供稳定的支撑面。

4. 切削力分析：夹具设计中还需要考虑到切削过程中产生的切削力，并进行力学分析。

根据切削力的方向和大小，设计夹具的支撑结构，增加夹具的刚性和稳定性，以提高加工精度和表面质量。

5. 运动原理：数控车床加工过程中，夹具需要与机械手、工作台等设备协同工作。

因此，夹具设计中要考虑到夹具的运动特点，确保夹具的操作灵活、方便，与其他设备的运动相匹配。

总之，夹具设计原理在于确保夹具对工件进行牢固夹持和准确定位的同时，提供合理的支撑和增加刚性，以满足数控车床加工过程的要求。

夹具设计知识点夹具设计是机械制造中的重要环节，广泛应用于各种生产过程中，它的设计质量直接关系到产品的质量和生产效率。

本文将介绍夹具设计的主要知识点，包括夹具的基本原理、设计要点、常见类型以及设计注意事项。

一、夹具的基本原理夹具是用来固定和夹持工件，以保证工件在加工过程中的稳定性和精度。

夹具设计的基本原理包括以下几点：1. 确定夹持位置：根据产品的工艺要求和加工过程的特点，确定夹持工件的位置和方式。

夹具的位置应使得工件能够稳定地固定在加工位置上，并保证加工刀具的正常使用。

2. 选择夹持方式：根据工件的形状和加工要求，选择适合的夹持方式。

常见的夹持方式有机械夹持、液压夹持、气动夹持等，具体选择取决于工件的特点和加工条件。

3. 确定夹紧力：夹具对工件施加的夹紧力应能够保证工件的稳定性和加工精度，但又不能过大，以免对工件造成损坏。

夹具的夹紧力需根据工艺要求和加工材料的特性进行合理估算。

4. 考虑工件的变形：在夹具设计过程中，需考虑工件受到夹持力的影响而产生的变形问题。

通过合理布置夹具支撑点和增加弹性元件等方式，可以有效减小工件的变形。

二、夹具设计要点夹具设计的关键在于满足工件的保持、定位和夹持要求，以及简化夹具的结构、提高夹持效果。

以下是夹具设计的一些要点：1. 合理选材：夹具的材料应具有足够的强度和刚性，以承受加工过程中的力和压力。

常用的夹具材料有优质钢材、硬质合金等。

2. 精确定位：夹具的定位部件应设计精确，能够准确定位工件，并保证工件在加工过程中的位置稳定。

3. 提高刚性：夹具的结构应尽量增加刚性，以减小振动和变形，提高加工精度。

合理设计夹具的支撑结构和增加加强筋等方式可以有效提高夹具的刚性。

4. 具备调节功能：夹具应具备一定的调节功能，以适应不同形状和尺寸的工件。

通过加装调节装置或使用可调节的夹具元件，可以实现对工件的有效夹持。

三、常见夹具类型夹具设计根据不同的工件形状和加工要求，可以采用不同的夹具类型。

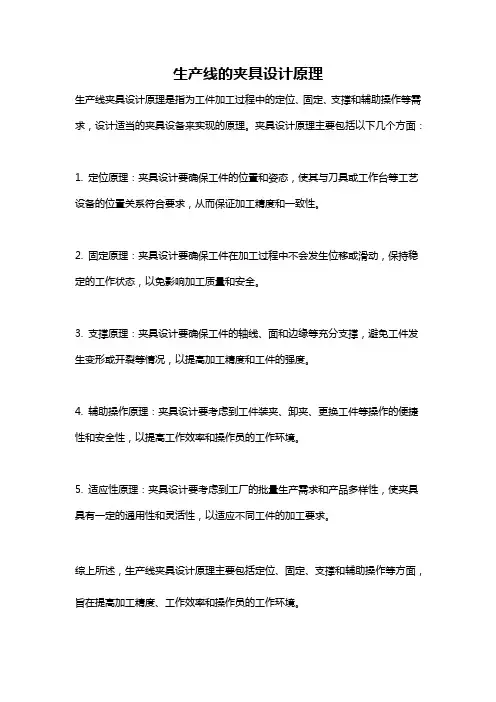

生产线的夹具设计原理
生产线夹具设计原理是指为工件加工过程中的定位、固定、支撑和辅助操作等需求，设计适当的夹具设备来实现的原理。

夹具设计原理主要包括以下几个方面：
1. 定位原理：夹具设计要确保工件的位置和姿态，使其与刀具或工作台等工艺设备的位置关系符合要求，从而保证加工精度和一致性。

2. 固定原理：夹具设计要确保工件在加工过程中不会发生位移或滑动，保持稳定的工作状态，以免影响加工质量和安全。

3. 支撑原理：夹具设计要确保工件的轴线、面和边缘等充分支撑，避免工件发生变形或开裂等情况，以提高加工精度和工件的强度。

4. 辅助操作原理：夹具设计要考虑到工件装夹、卸夹、更换工件等操作的便捷性和安全性，以提高工作效率和操作员的工作环境。

5. 适应性原理：夹具设计要考虑到工厂的批量生产需求和产品多样性，使夹具具有一定的通用性和灵活性，以适应不同工件的加工要求。

综上所述，生产线夹具设计原理主要包括定位、固定、支撑和辅助操作等方面，旨在提高加工精度、工作效率和操作员的工作环境。
