排洪渠箱涵模板与支撑系统工程施工组织设计方案
- 格式：doc
- 大小：237.00 KB
- 文档页数：33
下载文档原格式
合集下载
排洪涵洞工程施工组织设计方案
目录第一章编制依据及编制原则第二章工程概况第三章施工组织及部署第四章施工准备及现场布置规划第五章施工方案第六章施工进度计划及措施第七章质量保证措施第八章安全保证措施第九章主要材料、构配件计划第十章主要机械设备供应计划第十一章主要劳动力安排第十二章文明施工措施第一章编制依据及编制原则一、编制依据1、工程招标文件。
2、现场调查、采集、咨询所获取的资料。
二、编制原则1、根据工程实际情况，制定切实可行的施工方案，合理安排施工顺序，确保施工目标的圆满实现。
2、合理布置施工现场，尽量减少工程消耗，降低生产成本。
3、积极采用、推广新工艺、新技术和新材料，增加产品的科技含量。
4、采用平行、流水施工方法和网络计划技术组织施工，进行有序、均衡、连续的施工。
第二章工程概况本工程位于延安市。
排洪涵洞采用毛石混凝土排涵，基础采用片石铺底。
每6m设置伸缩沉降缝，缝宽2cm，采用沥青麻絮、闭孔泡沫塑料板或其它有弹性的防水材料填塞。
排洪内壁采用M5水泥砂浆抹面，底板用M5水泥砂浆做礓茬。
第三章施工组织及部署二、工期计划工期30天，详见施工进度计划表。
第四章施工准备及现场布置规划在施工准备期内必须做好施工前的各项准备工作，完成的临时设施建设，需具备施工人员进驻场地后即开始施工的条件。
本阶段工作的主要内容包括：工业场地的“四通一平”、单项工程的施工组织设计、组织措施工程、辅助生产设施、职工生活必须的设施和基本条件、必要的物资和器材准备等工作。
确保工程开工以后各项工作能够连续顺利进行。
一、供水工程及生活水均需建设方提前提供。
二、供电建设方提前提供电源。
三、通讯要确保各施工现场的通讯联络畅通。
四、测量定位根据甲方提供的测量控制点，测设工程施工控制点，精确测量出各工程控制坐标及高程，该项工作在准备阶段尽早完成，便于后续开工的工程进行定位。
第五章施工方案一、砌浆块石施工工艺1、石料（1）砌体石料必须质地坚硬、新鲜，不得有剥落层或裂纹。
其基本物理力学指标应符合设计规定。
排洪渠箱涵模板与支撑系统工程施工组织设计方案
水库冲沟及水库溢洪道下排洪渠整治河道二期工程箱涵模板及支撑系统施工专项方案编制人审核人审批人目录1 工程概况 (1)2 施工准备 (1)3 材料、人员、机械进场情况 (1)3.1、材料进场情况 (1)3.2、人员及机构情况 (1)3.3、机械及材料进场情况 (3)4 施工进度计划 (3)5 施工技术方案 (3)5.1 基础处理 (3)5.1.1工程地质与水文地质 (3)5.1.2 地基土承载力 (4)5.2 基础处理方案 (5)5.2.1基础处理原则 (5)5.3 支撑搭设方案 (5)5.3.1 支架搭设参数 (7)5.3.2 箱涵模板及支撑系统的搭设工艺 (7)5.3.3 模板及支撑架的拆除施工工艺 (7)5.4 模板的施工方案 (7)5.4.1 箱涵模板安装方法 (7)5.4.2 箱涵模板安装技术要求 (8)5.4.3模板及支架验收标准 (8)5.5 设计计算 (8)5.5.1 荷载计算 (15)5.5.2 底模板验算： (15)5.5.3 小楞验算 (16)5.5.4 横杆抗弯强度和挠度计算 (17)5.5.5钢管支架的稳定承载力计算 (19)5.5.6立杆的基础验算 (20)6、安全、文明及环境保证措施 (21)某水库冲沟及水库溢洪道下排洪渠整治河道二期工程箱涵模板及支撑系统的施工方案1、工程概况工程名称：某冲沟及水库溢洪道下排洪渠河道整治二期工程招标单位：某建设投资建设地点：某水库溢洪道旧排洪渠起至竹排冲建设规模：主要进行拆迁征地及排洪渠整治施工新建排洪渠经云星钱隆（南区）东侧与某四职高之间空地，横穿越竹溪大道，沿山水花都围墙外侧，最终排入竹排冲，全长574m，钢筋混凝土箱涵结构，断面尺寸为2孔3.5*3.0m（B*H）。
箱涵底板厚0.6m，边墙厚为0.6m宽，中墙0.5m宽，顶板厚度为0.6m。
箱涵拟采用钢管满堂支架法现浇施工，模板采用模板。
1.1 编制依据（1）施工图纸（2）《公路工程质量检验评定标准》JTG F80/1-2004（3）《公路桥涵施工技术规》JTG/TF50-2011( 4 ) 《建筑施工手册》（5）《建筑施工模板及作业平台钢管支架构造安全技术规》DB45/T618-20092 施工准备2.1 供水供电：桥边附近可接入生活给水管，水量充足，可作为箱涵施工及养护用水。
排洪渠工程施工组织设计范文模板
施工组织设计目录第一章工程概况及工程目标一、工程概况二、工程目标第二章施工部署及管理组织机构一、施工组织机构二、施工组织管理机构第三章、施工条件、施工导流及总体布置一、施工总体布置依据二、施工总体布置原则三、施工总体布置四、场地围护及现场文明施工五、临时用地六、施工围堰、导流第四章主要项目施工方案与技术措施一、施工准备二、施工测量三、土方开挖四、土方回填五、模板工程、钢筋制安、混凝土浇筑六、清障清淤工程七、砂、碎石垫层八、清理表土及清障除杂九、浆砌石工程十、砖砌工程十一、干砌石工程施工工艺十三、混凝土路面十四、泥结石路面施工施工工艺第五章工程进度及保证措施一、施工进度计划二、进度计划保证措施三、进度计划的组织管理措施第六章资源配备计划一、劳动力计划二、施工机械组织计划三、主要材料用量计划四、资金使用计划第七章质量管理体系与措施一、工程质量承诺及质量保证体系二、施工质量的控制三、施工质量的检验手段四、原材料、中间产品、金属结构的质量保证措施第八章安全生产管理体系与措施一、安全管理制度二、安全技术措施第九章文明施工及环保措施一、文明施工措施二、标化工地及环保措施第十章地下管线及其地上地下设施的保护加固措施一、地下管线保护加固措施二、地上电杆保护加固措施三、地上树木保护加固措施四、既有及在建房屋保护加固措施第十一章现场施工人员劳动技能培训措施一、正确引导思想意识二、强化技能培训三、全面提升素质第十二章项目风险预测与防范，事故应急预案一、项目风险预测二、项目风险防范三、事故应急预案附表一：拟投入本标的主要施工设备表附表二：拟投入本标的试验和检测仪器设备表附表三：劳动力安排计划表附表四：计划开、竣工日期和施工进度网络图或横道图附表五：施工总平面布置图附表六：临时用地表第一章工程概况及工程目标为了如期完成本工程的施工任务，实现我们制定的施工控制目标，特编制本实施性施工组织设计，以指导和约束施工，确保我方施工总体目标的实现。
箱涵施工组织设计方案
箱涵施工组织设计方案一、工程概述本次箱涵施工工程位于_____，主要目的是为了_____。
该箱涵的设计尺寸为_____，总长度为_____。
箱涵所处的地理位置较为重要，周边环境复杂，施工过程中需要充分考虑交通疏导、周边建筑物保护等因素。
二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，组织技术人员进行图纸会审，编制施工方案和技术交底。
2、对施工人员进行技术培训，确保其掌握施工工艺和质量要求。
（二）现场准备1、进行现场勘察，了解施工现场的地形、地貌、地下管线等情况。
2、清理施工现场，平整场地，修筑施工便道，确保施工车辆和设备通行顺畅。
（三）材料准备1、根据施工进度计划，提前采购所需的钢筋、混凝土、模板等材料，并确保材料的质量符合要求。
2、对进场材料进行检验和试验，不合格材料严禁使用。
（四）机械设备准备1、配备足够的施工机械设备，如挖掘机、装载机、起重机、混凝土搅拌机等，并对机械设备进行调试和维护，确保其性能良好。
（五）劳动力准备1、根据施工进度计划，组织足够的施工人员，包括钢筋工、模板工、混凝土工、架子工等，并对施工人员进行安全教育和培训。
三、施工工艺流程（一）测量放线1、根据设计图纸，使用全站仪和水准仪进行测量放线，确定箱涵的中心线、边线和高程控制点。
2、在施工现场设置明显的测量标志，以便施工过程中进行复核和控制。
（二）基础开挖1、采用挖掘机进行基础开挖，按照设计要求控制开挖深度和坡度。
2、在开挖过程中，随时进行测量，防止超挖和欠挖。
3、基础开挖完成后，进行基底承载力检测，如基底承载力不满足设计要求，应采取相应的处理措施。
（三）基础处理1、对基底进行平整和夯实，确保基底平整、坚实。
2、按照设计要求铺设砂砾垫层或混凝土垫层，并进行养护。
（四）钢筋制作与安装1、根据设计图纸，在钢筋加工场制作钢筋，确保钢筋的规格、尺寸和数量符合要求。
2、将制作好的钢筋运至施工现场，进行安装和绑扎，钢筋的连接方式应符合设计和规范要求。
排洪渠工程施工方案(3篇)

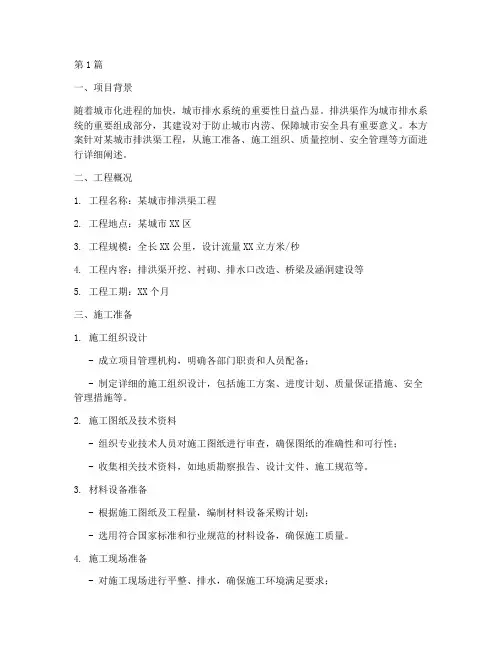

第1篇一、项目背景随着城市化进程的加快，城市排水系统的重要性日益凸显。
排洪渠作为城市排水系统的重要组成部分，其建设对于防止城市内涝、保障城市安全具有重要意义。
本方案针对某城市排洪渠工程，从施工准备、施工组织、质量控制、安全管理等方面进行详细阐述。
二、工程概况1. 工程名称：某城市排洪渠工程2. 工程地点：某城市XX区3. 工程规模：全长XX公里，设计流量XX立方米/秒4. 工程内容：排洪渠开挖、衬砌、排水口改造、桥梁及涵洞建设等5. 工程工期：XX个月三、施工准备1. 施工组织设计- 成立项目管理机构，明确各部门职责和人员配备；- 制定详细的施工组织设计，包括施工方案、进度计划、质量保证措施、安全管理措施等。
2. 施工图纸及技术资料- 组织专业技术人员对施工图纸进行审查，确保图纸的准确性和可行性；- 收集相关技术资料，如地质勘察报告、设计文件、施工规范等。
3. 材料设备准备- 根据施工图纸及工程量，编制材料设备采购计划；- 选用符合国家标准和行业规范的材料设备，确保施工质量。
4. 施工现场准备- 对施工现场进行平整、排水，确保施工环境满足要求；- 建立临时设施，如办公室、宿舍、食堂、仓库等；- 设置安全警示标志，确保施工现场安全。
四、施工组织1. 施工顺序- 按照施工图纸和施工组织设计，合理安排施工顺序，确保工程顺利进行； - 首先进行排洪渠开挖，然后进行衬砌、排水口改造、桥梁及涵洞建设等。
2. 施工工艺- 排洪渠开挖：采用机械开挖，严格控制开挖深度和宽度，确保渠底平整； - 衬砌：采用预制混凝土板或现浇混凝土衬砌，确保衬砌厚度和强度；- 排水口改造：根据设计要求，对原有排水口进行改造，确保排水畅通；- 桥梁及涵洞建设：按照设计图纸，进行桥梁及涵洞的施工，确保结构安全。
3. 施工进度- 制定详细的施工进度计划，明确各阶段的施工任务和时间节点；- 实行进度跟踪，确保工程按计划推进。
五、质量控制1. 质量目标- 达到国家及行业标准规定的质量要求；- 确保工程安全、可靠、耐用。

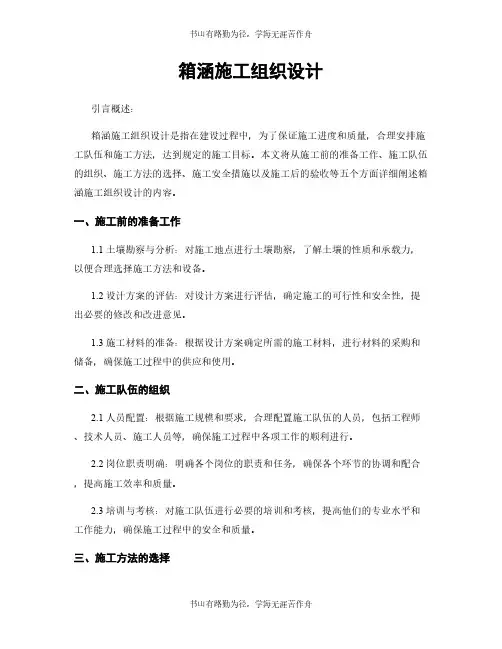

箱涵施工组织设计
箱涵施工组织设计1、工程概况：本工程箱涵贯穿于全线0+035—0+608，箱涵规格为2-BH=4.0m ×2.3m，箱涵结构为钢筋混凝土形成，混凝土强度等级为：盖板、底板、梁、梁垫、侧墙、井筒均采用C25砼，垫层为C10砼，座浆、抹角用1：3水泥砂浆。
2、沟槽开挖沟槽土方均采用机械开挖，人工配合清基的方式。
注意事项：土方开挖前应对开挖边线、轴线和高程进行反复的校核，做到准确无误后方可开挖，开挖时严格控制好槽底高程，不得超挖。
同时槽底标高应预留20cm进行人工清底，做好沟槽排水工作，开挖边沟及集水坑。
边沟尺寸为0.3m×0.3m，保证管道基础在无水条件下作业，计算好余土方量，将余土就近堆放，为不影响最终回填工序的施工。
对需回填的段面，含水量适宜的土方要用彩条雨布进行覆盖并及时碾压回填，保证含水量无大的变化，以利于回填土的施工质量。
3、碎石垫层和C10素砼基础沟槽开挖成型后，应复核槽底宽度、中线高程，并报监理工程师验收，准确无误后进行10CM碎石垫层的摊铺和C10素砼的浇筑。
采用商品砼浇筑，现场震捣。
垫层施工工序的定位用经纬仪，在沟槽内起止部位选定控制点打中桩控制，并用水泥砼固定。
水准点转至开挖点附近，便于沟底抄平与检验。
4、C25钢筋砼箱涵底板A、底板钢筋施工施工技术人员在成型的垫层底部划分出箱涵底板中心轴线，根据图纸设计要求，先铺设底层筋，按间距120mm槽向分布Ф20主筋；按间距200mm纵向分布Ф12副筋，用铁丝绑扎稳固，然后在铺设上层钢筋网片。
按间距200分布Ф12副筋，按间距180横向分布Ф20主筋，用铁丝绑扎稳固，待两层网片绑扎完成后，用Ф16底板撑筋按每平方米将两层钢筋网片支撑分开。
（2）箱涵底板砼施工底板砼采用商品砼，施工前先检查两侧模板两侧模板支撑是否牢固，并涂刷脱模剂，模板高程是否准确，钢筋绑扎是否牢固，然后浇水湿润，浇筑混凝土要连续进行，最好以每两道沉降缝之间距离分解施工，并采用插入式振动捧捣实，人工分三次收浆抹平，混凝土浇筑完毕后，用草袋覆盖并洒水养护。
雨水排洪箱涵工程施工方案
雨水排洪箱涵工程施工方案一、工程概述本工程为雨水排洪箱涵工程，位于某城市西部，主要包括雨水排洪箱涵的施工、连接及附属设施的建设。
雨水排洪箱涵沿西纬一路，从西经三路开始，北接松白公路边现状过路排洪箱涵，南接白芒检查站附近的现状排洪渠。
箱涵为现浇钢筋混凝土结构，全长约1000米。
二、施工目标1. 确保工程质量符合设计要求和规范标准；2. 保证工程安全、文明施工，减少对周边环境的影响；3. 确保工程按期完成，满足城市排水需求。
三、施工准备1. 组织施工人员学习施工方案、技术交底和安全操作规程；2. 准备施工所需的机械设备、材料及工具；3. 完成施工场地的平整、排水和临时设施建设；4. 办理施工许可等相关手续；5. 与相关部门沟通，确保施工过程中的协调与配合。
四、施工方法及工艺1. 施工顺序：先进行箱涵基础施工，然后进行箱涵主体结构施工，最后进行附属设施的安装。
2. 基础施工：采用挖孔桩基础，孔径大于设计桩径20cm，孔深大于设计桩长50cm。
桩身混凝土强度等级为C30，采用现场浇筑。
3. 主体结构施工：采用现浇钢筋混凝土结构，混凝土强度等级为C40。
施工过程中，严格控制混凝土的配合比、浇筑温度和养护条件，确保混凝土质量。
4. 附属设施施工：包括排水管道、检查井等设施的施工，严格按照设计要求和规范标准进行，确保设施的稳定性和功能性。
五、质量控制1. 严格把控原材料的质量，确保原材料合格；2. 加强施工过程中的监督检查，确保施工质量；3. 做好施工记录，为工程验收提供依据；4. 定期对施工人员进行技术培训和质量教育，提高质量意识。
六、安全管理1. 制定施工现场安全管理制度，明确安全责任；2. 对施工现场进行定期安全检查，发现问题及时整改；3. 加强施工现场的安全教育，提高施工人员的安全意识；4. 配备齐全的安全防护设施，确保施工现场的安全。
七、环境保护1. 遵守国家和地方环境保护法规，严格执行施工环保要求；2. 做好施工现场的清洁卫生工作，减少施工对周边环境的影响；3. 合理利用施工废弃物，做到废物利用，降低环境污染。
箱涵施工组织设计方案doc.完整版
箱涵施工组织设计方案doc.完整版【一】【第一章：项目概述】1.1 项目背景在xxxx年，xxxx地区计划修建一座新的箱涵工程，以解决道路交通拥堵问题。
本项目位于xxxx地区，总长度为xxxx米，包括xxxx段，xxxx段和xxxx段。
1.2 项目目标本项目的主要目标是提高道路交通流量，减少交通拥堵，提供便利的出行环境。
【第二章：施工过程】2.1 设计方案根据本项目的特点和要求，我们提出了以下施工设计方案：a) 施工方法：采用xxxx方法进行施工，包括xxxx步骤和xxxx工艺。
b) 施工流程：详细描述了在各个施工阶段所需进行的工作和顺序。
c) 施工设备：列出了所需的施工设备及其规格和数量。
d) 施工材料：列出了所需的施工材料及其规格和数量。
2.2 施工计划为了保证项目按时完成，我们制定了详细的施工计划，包括以下内容：a) 工期安排：明确了各个施工阶段的起止时间。
b) 人力资源安排：确定了各个施工阶段所需的人力资源数量和工时。
c) 材料供应计划：规划了施工过程中所需材料的采购和供应。
【第三章：质量控制】3.1 施工质量标准明确了本工程的施工质量标准和要求，包括以下内容：a) 材料质量标准：列出了所需材料的质量要求和检测方法。
b) 施工工艺要求：详细描述了各个施工阶段的施工要求和检测方法。
c) 完工验收标准：规定了工程竣工后的验收标准和方法。
3.2 质量控制措施为了保证工程质量，我们采取了以下措施：a) 质量检查：设立专门的质量检查团队，定期对施工过程进行质量检查。
b) 质量记录：详细记录了施工过程中的质量数据和检测结果。
c) 质量培训：对施工人员进行专业培训，提高其施工质量意识和技能水平。
【第四章：安全生产】4.1 安全措施为了保障施工过程中的安全生产，我们采取了以下措施：a) 安全培训：对所有参与施工的人员进行安全培训，强化安全意识。
b) 安全设备：配备必要的安全设备，如安全帽、安全绳等。
c) 安全监控：安装了摄像头和报警系统，对施工现场进行实时监控。
排水箱涵施工组织设计(方案)
目录一、编制依据 . (2)二、工程基本情况 (2)三、工程进度计划 (3)四、工程施工内容 (3)五、劳动力、材料、设备安排 (7)六、质量保证措施 (10)七、安全保证措施 (12)八、环境保护措施 (13)施工进度横道图 (13)一、编制依据1、根据深圳市市政设计院有限公司提供的南科一路市政工程给排水专业工程及水工结构工程设计图。
2、国家及有关部门的现行技术标准、施工规范：《室外排水设计规范（GB50014-2006）》、《城市防洪工程设计规范（ CJJ50-92）》、《深圳市排水管网规划》（2008.01 ）。
二、工程基本情况1、主要情况南科一路位于深圳市南山区西丽大学城片区东部原福光村村址，处于待建的深圳大学西丽校区与南方科技大学校区之间，是两所学校的分界道路。
主要服务对象为深圳大学西丽校区与南方科技大学，主要取担两所大学的对外交通服务功能。
南科一路起点接规划学苑大道东延段，跨越大沙河，终点接二线公路，采用城市支路标准建设，道路起点桩号为 K0+060，终点桩号为K1+289.833，道路全长约 1.23km，双向 4 车道，道路红线宽度 30m，设计行车速度 30Km/h，道路下设 1#、2#两条雨水箱涵，主要是为了解决现状二线公路及北面片区流向大沙河排洪需要，排洪箱涵为钢筋混凝土矩形结构， 2#箱涵（K0+280~K1+220）宽高尺寸分别为 3.2 ×2.5 米、 3.2 ×2.5 米，长约 945 米，沿道路走向， 1#箱涵 (K1+250)宽高尺寸为 4.0 × 2.5 米，为过路箱涵，两条箱涵均采用钢板桩支护施工，覆土厚为 1.0 ～ 4.0 米。
2、地质概况本工程道路下的的箱涵底大部分为人工填土和耕植土，软土路基均采用换填处理，换填土采用砂性土、粘土或粉质粘土，土中有机质含量不得超过5%，填土的压实度应分层检验，并应满足填土密实度要求及地基承载力必须满足设计要求才能施工钢筋混凝土箱涵。
箱涵专项施工方案(修)

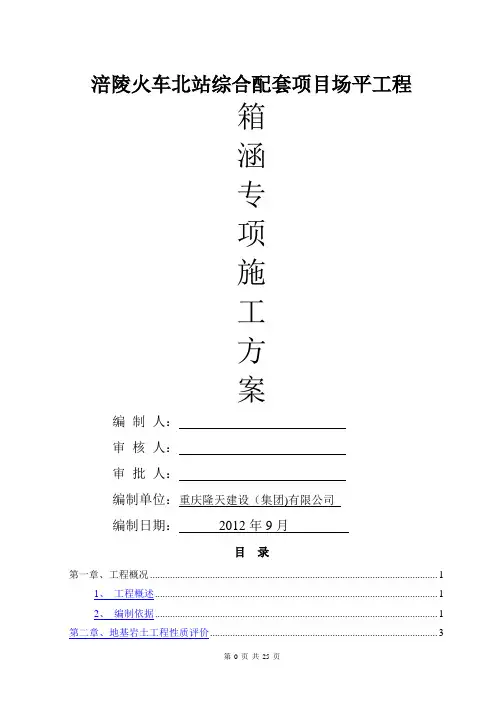

涪陵火车北站综合配套项目场平工程箱涵专项施工方案编制人：审核人：审批人：编制单位：重庆隆天建设（集团)有限公司编制日期：2012年9月目录第一章、工程概况 (1)1、工程概述 (1)2、编制依据 (1)第二章、地基岩土工程性质评价 (3)第三章、设计技术要求 (4)第四章、施工部署.................................................................................... 错误!未定义书签。
1、施工管理组织架构 (5)2、项目主要管理人员职责 (5)3、施工进度计划 (6)4、劳动力安排 (6)5、机械设备安排 (6)6、材料安排 (7)第五章、施工方案.。
.。
....。
.。
.。
...。
.。
..。
.。
....。
..。
.。
.。
.。
...。
..。
..。
.。
.。
..。
.。
..。
.。
..。
..。
.。
.。
.。
...。
.。
.。
.。
. (8)1、箱涵工程概述 (8)2、软基工程处理 (10)第六章、施工质量保证措施 (28)1、管理措施 (28)2、质量检查程序 (30)3、施工过程中的质量控制 (17)第七章、安全保证措施 (182)1、安全生产保证体系 (18)2、安全生产保证措施 (18)第八章、文明施工保证措施 (20)第一章、工程概况1、工程概述（1)、为了配合排洪渠工程，结合现状并考虑规划的路口,本次设计排洪渠沿线共设置了7座箱涵、以满足排洪渠建成后,西侧工业园区与105国道的交通联系,涵洞连接的两侧道路分别为城市主干道（G105国道）及城市次干道（G105国道辅道)，箱涵上部设计荷载为公路-I级，我公司承建的二标段共有两座箱涵，其分布如下：(2）、K2687+414.0箱涵K2687+414.0处有一条现状路口,新建排洪渠后，园区内的交通与105国道被隔断，需新建箱涵以供车辆及行人通行。
（3）、K2687+753.75箱涵K2687+753.75处有一条现状路口,新建排洪渠后，园区内的交通与105国道被隔断，需新建箱涵以供车辆及行人通行.2、编制依据(1）、编制所依据的资料及有关文件；（2）、本项目的设计图纸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

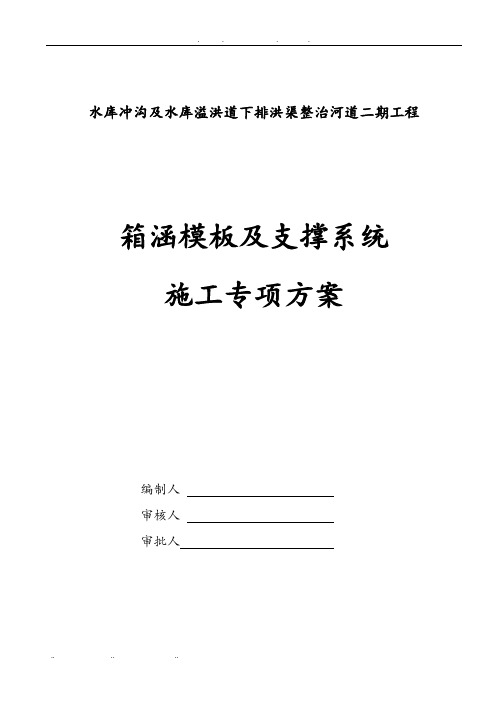

水库冲沟及水库溢洪道下排洪渠整治河道二期工程箱涵模板及支撑系统施工专项方案编制人审核人审批人目录1 工程概况 (1)2 施工准备 (1)3 材料、人员、机械进场情况 (1)3.1、材料进场情况 (1)3.2、人员及机构情况 (1)3.3、机械及材料进场情况 (3)4 施工进度计划 (3)5 施工技术方案 (3)5.1 基础处理 (3)5.1.1工程地质与水文地质 (3)5.1.2 地基土承载力 (4)5.2 基础处理方案 (5)5.2.1基础处理原则 (5)5.3 支撑搭设方案 (5)5.3.1 支架搭设参数 (7)5.3.2 箱涵模板及支撑系统的搭设工艺 (7)5.3.3 模板及支撑架的拆除施工工艺 (7)5.4 模板的施工方案 (7)5.4.1 箱涵模板安装方法 (7)5.4.2 箱涵模板安装技术要求 (8)5.4.3模板及支架验收标准 (8)5.5 设计计算 (8)5.5.1 荷载计算 (15)5.5.2 底模板验算： (15)5.5.3 小楞验算 (16)5.5.4 横杆抗弯强度和挠度计算 (17)5.5.5钢管支架的稳定承载力计算 (19)5.5.6立杆的基础验算 (20)6、安全、文明及环境保证措施 (21)某水库冲沟及水库溢洪道下排洪渠整治河道二期工程箱涵模板及支撑系统的施工方案1、工程概况工程名称：某冲沟及水库溢洪道下排洪渠河道整治二期工程招标单位：某建设投资有限公司建设地点：某水库溢洪道旧排洪渠起至竹排冲建设规模：主要进行拆迁征地及排洪渠整治施工新建排洪渠经云星钱隆（南区）东侧与某四职高之间空地，横穿越竹溪大道，沿山水花都围墙外侧，最终排入竹排冲，全长574m，钢筋混凝土箱涵结构，断面尺寸为2孔3.5*3.0m（B*H）。
箱涵底板厚0.6m，边墙厚为0.6m宽，中墙0.5m宽，顶板厚度为0.6m。
箱涵拟采用钢管满堂支架法现浇施工，模板采用模板。
1.1 编制依据（1）施工图纸（2）《公路工程质量检验评定标准》JTG F80/1-2004（3）《公路桥涵施工技术规范》JTG/TF50-2011( 4 ) 《建筑施工手册》（5）《建筑施工模板及作业平台钢管支架构造安全技术规范》DB45/T618-20092 施工准备2.1 供水供电：桥边附近可接入生活给水管，水量充足，可作为箱涵施工及养护用水。
经与当地电力部门协商，已从附近的变压器接线，限定用电功率400KW；可保证施工用电的充足供应。
2.2 测量放线：墩柱施工结束后，平整场地，碾压回填密实，全站仪放样定位控制支架位置，按图纸确放出箱涵底模边线位置。
2.3 有模板体系施工方案，并对工人进行安全技术交底，安全教育及施工技术交底等。
3、材料、人员、机械进场情况3.1、材料进场情况模板体系如下材料：箱涵的模板外模、内模采用1830mm×915mm×18mm的木胶合板制作而成，外、内楞采用40mm×80mm×2000mm枋木，支撑体系统先用Ф48mm×3.5mm钢管及配套。
3.2、人员及机构情况3.2.1、箱涵模板支撑施工管理机构：项目经理：负责箱涵作业人、材、机的协调管理工作。
现场技术负责人：负责箱涵现场施工技术管理。
安全员：负责箱涵施工的安全管理工作测量负责人：负责箱涵定位施工管理工作。
材料负责人：负责箱涵所需材料的供应工作。
质检员：负责箱涵现场施工质量检验工作。
3.2.2、现场作业人员安排：箱涵施工设组长2人，其中：架子工16人，木工20人，普工10人，采用两班倒施工流水作业。
箱涵模板及支撑系统组织机构图3.3机械及材料进场情况箱涵施工所用机械及周转材料数量及进场时间如表1、表2 表1 箱涵施工机械一览表表2 临时周转性材料计划表4、施工进度计划箱涵模板及支撑系统计划于2013年2月10日开工，2013年5月10日完成，计划工期60天。
5、施工技术方案5.1基础处理5.1.1 工程地质与水文地质某水库溢洪道排洪渠属某市青秀山北侧水系，总体地势为南高北低，场地地面标高65.18~76.50M,地形起伏较大，属沟谷地貌。
（2）地层分布及其工程地质特征经两次钻控查明，场地内的岩土层主要为人工填土，第四系河流冲积成因的粉质粘土，粘土及第三系湖相沉积的半成岩。
根据场地的地貌单元、岩土成因类型、风化程度及其物理力学特征，对场区内的岩土层进行划分，场地内自上而下的各岩土层依次为：①填土：黄、灰褐色，稍湿至湿，松散状态。
素填土为主，局部为杂填土。
主要成份为粘性土，局部含10-30%砾石，局部地段为废弃水泥块、砖头等建筑垃圾，为新近人工填土，填土时间1-2年，在旧排洪渠桩号0+160--0+380M段则为淤泥质填土。
分布层厚1.20-5.8M,两个方案的拟建场地沿线都有分布。
②粉质粘土黄色，稍湿--湿，可--硬塑状态，土质较致密，冲积形成，局部夹木屑等杂质，手搓砂感明显，主要分布于旧排洪渠竹排冲出口，仅在旧排洪渠方案的钻孔ZK14中揭露，厚度为4.20M。
③粘土黄色，稍湿，土质致密，呈硬塑状，冲积形成，韧性高，摇振无反应，干强度高，切面光滑，属中压缩性土，干燥类型土。
标准贯入实测击数N=8-13击。
整个拟建场院都有分布，揭露层厚1.50~10.0M,部分钻孔未钻穿。
④粉质粘土灰、暗灰色，稍湿，可塑状，冲积形成，韧性高，摇振无反应，干强度中等，切面光滑，属中压缩性土，干燥类型土。
标准贯入实测击数N=5-6击。
在新排洪渠方案的钻孔ZKB10和ZKB11中揭露，揭露层厚1.30--1.50M。
⑤泥岩青灰、蓝灰色，全风化，已风化呈可塑--硬塑的土状，稍湿。
局部夹泥质粉砂岩、粉砂岩，含少量钙质结核，标准贯入实测击数N=9-14击。
揭露厚度1.90-5.90M,钻孔深度内未钻穿。
5.1.2 地基土承载力：见设计提供的地基土容许承载力表（表3.2.1）表3.2.1 地基土容许承载力表5.2 基础处理方案5.2.1 基础处理原则和基础处理措施箱涵施工支架体系必须支撑在满足要求的地基上；本项目支架直支撑在箱涵底板上，箱涵底板的砼采用强度为C25基础，往下为C15厚100垫层+≥150Kpa的粘土。
支撑基底刚度满足要求不需要再进行加固(详见验算过程)。
5.3 支撑搭设方案根据本箱涵的结构特点及我单位施工经验，采用钢管支架支撑体系。
5.3.1 支架搭设参数1、支撑总体尺寸：翼板部分横、纵向间距为0.6M，具体搭设尺寸以附图为准；支撑沿涵长方向满堂搭设，内支撑高度为3m。
2、满堂支架搭设材料要求1）搭设支架全部采用φ48mm，壁厚3.5mm 的钢管，横桥向，顶托梁采用8×10cm 的方木，在方木上顺涵向铺设4×8cm的方木。
2）钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。
钢管上严禁打孔。
3）扣件材质必须符合《建筑施工模板及作业平台钢管支架构造安全技术规范》DB45/T618-2009规定。
旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓进行更换处理。
3、支架搭设要求放好涵洞投影线，由中间向两侧搭设。
支架搭设要求“横平竖直”。
搭设支架时要切实保证横杆的水平（关键是对第一层水平杆的控制，必须挂线安装），如有高差用底托进行调整。
为了确保碗扣支架的整体强度、刚度和稳定性，横向剪刀撑每4跨设置一排，纵向剪刀撑每9跨设置一列（详见支架搭设图）；沿箱涵全宽设置；剪刀撑斜度控制在45~60度，必须用扣件扣紧，确保空间网架结构的稳定性。
剪刀撑杆件接长时，应用搭接方法，搭接长为1米，用3个旋转扣件将搭接处拧紧。
为增加支架的稳定性，在支架两侧可适当增加45～60°斜撑，斜撑必须落在坚硬的混凝土基础加垫枕木。
底部和封顶位置各全面设置一层水平剪刀撑，纵横向的剪刀撑每7跨设一道。
支架底部设平板底座，顶部设U形可调托座，在托座上横向铺10×8cm的方木，间距同支架间距。
支架搭设完毕后，计算每根钢管的高度，然后用可调顶托准确调节支架高度，保证整个支架的高度满足设计要求。
4、支架施工注意事项1）当立杆基底间的高差大于60cm时，则可用立杆错节来调整。
2）立杆：在竖立杆时要注意杆件的长短搭配使用。
3）在无荷载情况下逐个检查立杆底座有否松动或空浮情况，并及时旋紧可调座和薄钢板调整垫实。
4）剪刀撑采用脚手杆，网格应与架子的尺寸相适应。
剪刀撑杆为拉压杆，与地面夹角为45~60°，一般情况下剪刀撑应靠近节点≤150mm。
5）尽量与支架的节点相连，但亦可以错节布置。
6）斜撑杆对于加强脚手架的整体刚度和承载能力的关系很大，应按规定要求设置，不应随意拆除。
7）可调底座及可调托撑丝杆插入立杆内的长度不得小于150mm。
8）扣件应有测试报告和产品质量合格证。
并在使用过程中经常检查，发现缺陷杆件及时更换。
9）地基处理时，需事先规划并进行杆件配置计算，以便在填筑时适当调整标高。
10）不得在支架基础及其邻近处进行挖掘作业。
5.3.2 箱涵模板及支撑系统的搭设工艺：支撑搭设的工艺流程：底板砼施工→定位设置通长立杆垫板→排放纵向扫地杆→竖立杆→将纵向扫地与立杆用直角扣件连接→安装横向扫地杆（用直角扣件与立杆连接，设于纵向杆下方）→安装纵向水平杆→安装横向水平杆→安装三向剪刀撑→对模板支撑验收→引测标高→铺设方木→安装底模→绑扎钢筋→安装侧模→检查验收→砼施工根据构造要求在箱涵的投影面尺量出内、外立杆离墙距离，并做好标记。
用钢卷尺拉直，分出立杆位置，点出立杆标记。
垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。
5.3.3 模板及支撑架的拆除施工工艺当砼工程施工完成并养护达到80%设计强度后方可拆除支撑和模板，支架拆除的顺序为：先拆除中间部分，然后由中间向两边（支座处）对称拆除，使箱涵逐渐受力，避免产生裂纹。
拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：剪刀撑→横向水平杆→纵向水平杆→立杆。
不准分立面拆架或在上下两步同时进行拆架。
做到一步一清、一杆一清。
拆立杆时，要先抱住立杆再拆开最后两个扣件。
拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣件。
分地段拆除高差不应大于2步，当脚手架拆至下部最后一根长钢管的高度（约6m）时，应先在适当位置搭临时抛撑加固。
5.4 模板的施工方案5.4.1 模板安装方法模板的优良与否是影响现浇箱涵质量好坏的关键，其必须有足够的强度和刚度。
该箱涵模采用18mm厚木胶合光面板。
在粗调好垫木标高后、铺钉底模板前，必须挂线找来纵、横向垫木，以确保垫木面在同一平面内，对于不平整的垫木应用手提刨刨平。
在安装底模时，底模木胶板的纵向拼缝下面最好设置通长方木，以确保模板拼缝质量，同时在腹板外侧部位处的纵向垫木应密布30cm宽，并用大号铁钉与横向垫木钉紧，以便腹板侧模根部背带方木能钉到纵向垫木上不落空，防止侧模移位。
