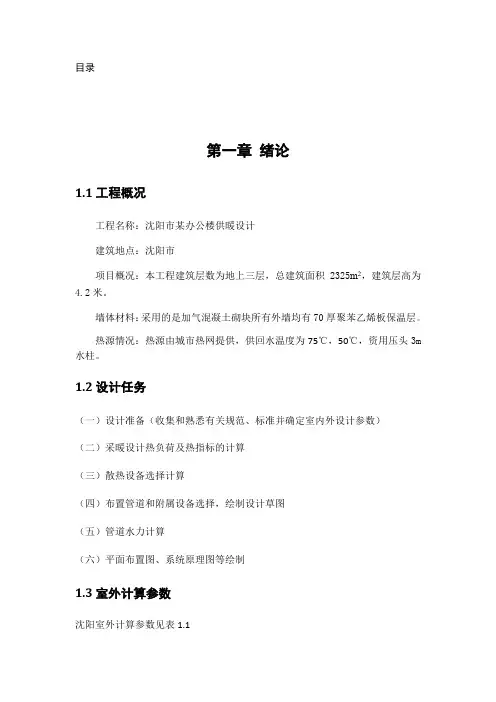

目录一、设计题目 (5)二、原始资料 (5)三、热负荷计算 (5)1. 有关的气象资料 (5)2. 计算热负荷 (6)3. 建筑物供暖热指标计算 (12)四、系统布置及散热器选择 (12)五、水力计算 (14)六、选择系统的附属设备和器具 (15)八、参考书目及资料 (16)七、附表及附图 (17)围护结构耗热量计算表...........................................................散热器计算表...........................................................................系统简图...................................................................................管段局部阻力系数表...............................................................水力计算表...............................................................................管路压力平衡分析图................................................................室内采暖系统课程设计说明书一、设计题目牡丹江某3层办公楼采暖课程设计二、原始资料1.建筑物修建地区：牡丹江2.公建资料：建筑物的平面图（见附图一）；三、热负荷计算1. 有关的气象资料(1) 大气压力：100.46Kp(2) 室外计算（干球）温度：﹣24℃(3) 冬季主导风向及其频率：SW 13%; C 34%(4) 冬季主导风向的平均风速：2.5m/s(5) 冬季室外平均风速：2.4m/s(6) 最大冻土深度：189cm(7) 冬季日照率：66%其它资料热源：独立锅炉房；资用压头：1m；设计供回水温度：95/70℃；建筑周围环境：室内、无遮挡2. 热负荷计算(1) 围护结构基本耗热量计算房间编号说明：房间编号由三个数字与一个字母组成，例如房间A101，字母A表示该房间属于A单元，（此建筑总分为三层，一个单元）字母A后的数字1表示该房间所属楼层为一楼，01则是该房间的编号。
哈尔滨工业大学课程设计任务书哈尔滨工业大学课程设计说明书（论文）目录一、设计题目 (4)二、原始资料 (4)三、热负荷计算 (4)1. 有关的气象资料 (4)2. 计算热负荷 (4)3. 建筑物供暖热指标计算 (4)四、系统布置及散热器选择 (10)五、水力计算 (13)六、选择系统的附属设备和器具 (18)七、附表及附图 (18)八、参考书目及资料 (18)室内采暖系统课程设计说明书一、设计题目多层居民楼采暖系统设计二、原始资料2.1建筑修建地区：呼和浩特2.2土建资料：居民楼底层，顶层，标准层采暖（见蓝图）2.3其他资料：2.3.1热源：独立锅炉房2.3.2资用压头：10000Pa(1-1.5mH20)2.3.3设计供回水温度：95/70℃2.3.4建筑周围环境：室内，无遮挡三、热负荷计算3.1有关的气象资料1)大气压力：90.09kpa2)室外计算（干球）温度：−19℃3)冬季主导风向及其频率：NW4)冬季主导风向的平均风速：4.5m/s5)冬季室外平均风速：1.9m/s6)最大冻土深度：143cm7)冬季日照率：69%8)朝向修正X ch:方向南北东/西修正率% -23 8 -23.2房间编号说明如图1：符号说明：A房间所在单元, X房间所在楼层, 后两位数字为具体编号，楼层方位面积相同的后两位数字编号相同。
哈尔滨工业大学课程设计说明书（论文）-5- 图13.3 计算或查出有关围护结构的传热系数K并计算其面积（见附表1）：1.外墙：普通砖四九墙（490mm）,双面抹灰热阻 R0=0.801m2∙℃/W, K0=1.25W/m2∙℃ , ∑D=6.862, 冬季类型I 。
2.外窗：平开或推拉铝窗，传热系数K=3.26W/m2∙℃，每米窗缝空气渗透量L=0.1m3/(m∙h)或L=0.5m3/(m∙h)。
3.外门：M009金属防盗门，传热系数K=6.40W/m2∙℃，每米门缝空气渗透量L=1.2m3/(m∙h)。
河南城建学院《供热工程》课程设计学号041412140专业建筑环境与设备工程课程名称供热工程指导教师王靖李奉翠虞婷婷付浩卡能源与建筑环境工程学院2015年5月目录第1 章设计概况 ............................................................................................. 错误！未定义书签。
1.1 设计题目 (2)1.2 设计任务及要求 (2)1.3 设计原始材料 ............................................................................................ 错误！未定义书签。
1.4设计依据 .................................................................................................... 错误！未定义书签。
第2章采暖负荷计算 ....................................................................................... 错误！未定义书签。
2.1 采暖系统设计热负荷 ................................................................................ 错误！未定义书签。
2.2围护结构的基本耗热量计算 (4)2.3围护结构朝向修正耗热量的计算 (5)2.4冷风渗透耗热量的计算 (5)2.5冷风侵入耗热量的计算 (6)2.6 热负荷计算举例 (6)第3章采暖方式的比较与选择 (7)3.1集中供热 (7)3.2采暖系统形式选择 (7)3.3 分户采暖 (8)3.4 采暖末端方式的选择与计算 (8)第4章机械循环单管跨越式分户采暖水力计算 (10)4.1 室内平面图及水力计算 (10)4.2 一单元一层用户水力计算 (10)4.3 三单元三层用户水力计算 (12)4.4 单元立管与水平干管水力计算 (14)4.5 不平衡率的计算 (15)第5章设计心得体会与经验总结 (9)第一章设计概况1.1设计题目北京市京郊大院采暖工程设计1.2设计任务及要求1.21 设计任务设计任务包括一层到三层采暖计算1.22设计要求1、采暖设计计算内容(1)建筑围护结构耗热量的计算确定外墙、屋顶、门、窗、地面等的传热系数；列表计算各房间的基本耗热量，附加耗热量，进而求出供暖设计热负荷；计算该建筑物的热指标(2)采暖系统方案确定(3)采暖系统设备选择及计算(4)采暖系统进行水力计算2、散热器计算(1)散热器的选择及计算3、设计图纸绘制及基本要求(1)采暖平面图1:50或1:100(2)采暖系统图（按比例绘制，但出图时不需要比例也不标注比例）(3)散热器设备布置平面图1:50或1:100(4)采暖管路布置平面图1:50或1:100(5)图纸目录、设计施工说明、设备材料表等。
西安市住宅楼地暖设计说明书一、引言本设计说明书旨在详细介绍西安市住宅楼地暖的设计原理、设计方法以及设计要求，为相关设计人员提供参考和指导。
二、设计原理地暖是一种利用地板、墙壁或天花板传递热能的采暖方式。
该系统通过将热能直接传输到室内空间，从而提供均匀舒适的采暖效果。
设计地暖系统需要考虑以下原理：2.1 热传导原理地暖系统通过地板的高热传导性，将热能传递到室内空间。
热传导原理是地暖系统能够实现高效采暖的基础。
2.2 热空气对流原理地暖系统可通过热空气对流来均匀分配热能。
它通过产生热的气流，使室内温度达到均匀稳定，提供舒适的采暖效果。
2.3 温度控制原理地暖系统的温度控制是实现舒适采暖的重要一环。
合理的温度控制可以调整室内温度，满足不同用户的需求。
三、设计方法为了确保地暖系统在西安市住宅楼中的良好运行，需按照以下方法进行设计：3.1 供暖方式选择根据西安市的气候条件和用户需求，选择适合的供暖方式。
在地暖系统中，常见的供暖方式有电地暖和水地暖两种。
3.2 散热面积计算根据所需采暖面积和实际户型，计算散热面积。
散热面积要与房间的保温性能相匹配，以确保采暖效果。
3.3 管路设计根据建筑平面布置，确定管道的走向和布局。
考虑到供热问题，管道宜采用环形或S形布局，以提高传热效率。
3.4 温度控制设计根据不同房间的需求，设计合理的温度控制系统。
可以选用不同的温控设备，例如室内恒温器、地面感温器等。
3.5 供暖系统配套设施设计地暖系统还需要配套设施，例如水泵、管网等。
设计时需考虑设备的安装位置和容量，确保系统的正常运行。
四、设计要求按照西安市的相关标准和规范，地暖系统的设计应满足以下要求：4.1 温度标准根据西安市的气候条件和用户需求，确定合理的室内温度标准。
室内温度应保持在舒适范围内，不低于15℃。
4.2 能耗要求地暖系统设计需满足能耗要求，尽可能减少能源的消耗。
可采用节能型地板材料、优化管路布置等方式来降低能耗。
课程设计说明书1.设计题目B、某小学学校教学楼采暖系统设计2.原始资料1、建筑物修建地点：银川市。
2、建筑物朝向：南。
3、土建资料：建筑物的平、立面图。
4、其他资料：热源：独立的锅炉房；资用压头：10000Pa；设计供回水温度：95℃/70℃；建筑物周围环境：市内、无遮挡；3.设计内容和要求1、设计应包括以下主要内容：（1）计算供暖设计热负荷（2）布置管道和散热设备、选择计算散热设备（3）管道的水力计算及附属设备的选择2、说明书要阐述设计方案主要依据和基本计算公式。
说明书的文字要简练，字迹要工整。
说明书中要有以下几张表格和附图：（1）房间围护结构耗热量计算表（2）散热器计算表（3）管路水力计算表、局部阻力系数统计表（4）管路水力计算简图3、绘制的图纸图面要清洁，图中各项内容符合制图要求，要有文字说明，要有以下图纸：（1）采暖系统平面图（2）采暖系统图本设计涉及到的规范有：（1）《采暖通风与空气调节规范》GB 50019-2003；（2）《采暖与卫生工程施工及验收规范》GB50242-2002；（3）《暖通空调制图标准》GB/T 5014-2001；（4）《民用建筑节能设计标准》JGJ26-95（5）《集气罐制作与安装》T903；（6）《散热器系统安装》K402-1～2；（7）《方形伸缩器》N106。
目录1 原始资料................................................................................................... - 1 - 1.1自然条件.. (1)1.1.1气象条件（银川市）： (1)1.1.2设计热媒： (1)1.2土建资料 (1)1.2.1建筑平面图(已知) (1)1.2.2屋顶构造图： (1)1.3墙体构造 (2)2 热负荷的计算............................................................................................- 2 - 2.1围护结构耗热量.. (3)2.1.1围护结构的热系数的校核计算 (4)2.1.2室内温度设计=18℃ (5)2.1.3室外温度的确定 (5)2.2围护结构的附加耗热量 (5)2.2.1朝向修正耗热量： (5)2.2.2风力附加耗热量： (5)2.3门窗缝隙渗入冷空气的耗热量 (6)2.4冷风侵入耗热量 (7)2.5建筑物采暖热指标的计算 (7)2.6热负荷计算 (8)3 采暖热媒和采暖系统的选择 ...................................................................- 9 -3.1采暖热媒的选择 (9)3.2采暖系统的确定 (10)4.散热器的选择与计算.............................................................................. - 10 - 4.1散热器的计算. (10)4.1.1散热面积的计算 (10)4.1.2散热器内热媒平均温度 (11)4.1.3散热器传热系数 (11)4.1.4散热器片数的确定 (11)4.2散热器的计算实例 (11)5 水力计算................................................................................................. - 12 - 5.1水力计算的基本原理. (12)5.2水力计算的方法 (13)5.3水力计算 (13)6 辅助设备的选择与计算.............................................. 错误！未定义书签。
采暖设计说明书范文一、设计目的该采暖设计说明书的目的是为了确保建筑物在冬季提供舒适的室内温度，保障人们在寒冷的天气中的生活和工作条件。
同时，为了降低能源消耗和环境污染，提高建筑的能源利用效率，采取合理的采暖系统设计方案。
二、建筑概况三、采暖系统设计1.供暖方式本次设计采用集中供暖方式，通过一个集中供热系统向建筑物的每个房间提供热水供暖。
2.采暖设备本次设计使用燃气锅炉作为采暖设备，燃气锅炉的供热功率为1000kW，能够满足建筑物的采暖需求。
3.供热管道设计供热管道采用预制直埋供热管道，采用钢管材质，管道埋设在地下。
供热管道的直径根据建筑物的热负荷和供水温度来确定，根据计算，本次设计采用直径为DN200的供热管道。
4.室内散热器设计本次设计采用水暖散热器作为室内散热设备，散热器的型号和数量根据各个房间的热负荷来确定。
散热器与供热管道之间采用水泵进行水循环，保证热水能够被均匀地输送到每个散热器。
5.控制系统设计本次设计采用智能控制系统，通过温度传感器实时监测建筑物的室温，并根据设定的温度调节燃气锅炉的工作状态和水泵的运行状态，以保持建筑物的室温在设定值附近。
四、工程施工本次采暖系统的工程施工需要按照相关的建筑规范进行，包括施工设计、管道安装、散热器安装、控制系统测试、系统调试等。
五、经济效益和环保效益根据计算，本次集中供暖系统能够满足建筑物的采暖需求，同时采用智能控制系统能够调整供暖设备的工作状态，以提高能源利用效率。
相比于分散供暖系统，本次设计能够减少能源消耗和环境污染，达到良好的经济效益和环保效益。
六、总结通过本次采暖设计说明书，我们提供了一个合理高效的集中供暖系统设计方案，该方案能够满足建筑物的采暖需求，减少能源消耗和环境污染，同时提供舒适的室内温度和工作条件。
在工程施工过程中，需要按照相关规范进行施工，保证系统的正常运行和安全性。
最终，该设计方案将为建筑物提供经济效益和环保效益。
采暖设计说明书一、负荷计算：1.围护结构的基本耗热量按稳态传热计算：q′=F×K×(t n−t w′)×α (W) (1-1)式中：α——温差修正系数，F——计算传热面积（m2）；K——计算传热系数［w／（m2·℃）］；t n——冬季室内计算温度（℃）；t w′——供暖室外计算温度（℃）。
整个建筑物或房间的基本耗热量Q1.j′等于它的围护结构各部分（门、窗、墙、地板、屋顶等）基本耗热量q′的总和：Q1.j′=q′=KF(t n−t w′)α W (1-2)1.1室内计算温度：1）室内计算温度是指距地面2m以内人们活动地区的平均温度，对于一般民用建筑可以用其他房间无冷热源影响的几何中心处的温度来代表。
2）严寒和寒冷地区主要房间应采用18℃～24℃；3）夏热冬冷地区主要房间宜采用16℃～22℃；4）公共卫生间温度取16℃，住宅、公寓卫生间温度取25℃；5）电梯机房、管理用房、设备用房、车库取值班温度，不小于5℃；6）其他房间具体温度可参考《使用供热空调设计手册》。
7）严寒或寒冷地区设置供暖的公共建筑，在非使用的时间内，室内温度必须保持在0℃以上；当利用房间蓄热量不能满足要求是，应按保证室内温度5℃设置值班供暖。
注：值班温度的房间和正常供暖的房间分系统设置，防止夜间整个系统值班供暖时，值班供暖房间因供暖热备散热量减少而产生水管冻结的问题。
1.2围护结构两侧温差大于5℃或通过隔墙或楼板等的传热量大于该房间热负荷的10%时，应计算隔墙或楼板等的传热量或通过温差修正；表1-1温差修正系数α注：由于内墙两侧的温差无法确定，在计算内墙户间传热时，可将内墙当做外墙计算，采用温差系数修正。
1.3 围护结构面积的丈量：1）围墙面积的丈量，高度从本层地面算到上层地面（底层除外）。
对平屋顶的建筑物，最顶层的丈量是从最顶层的地面到平屋顶的外表面的高度；而对有闷屋顶的斜屋面，算到闷顶内的保温层表面。
目录第一章概述 (1)1.1设计目的 (1)1.2设计任务 (1)1.3 工程概况 (1)第二章技术参数 (2)2.1 气象资料 (2)2.2 室内设计参数 (2)2.3 建筑参数 (2)第三章供暖热负荷计算 (4)3.1起居室热负荷计算 (4)3.1.1 围护结构传热耗热量计算 (4)3.1.2 冷风渗透耗热量计算 (6)3.2 其他房间负荷计算................................................. 错误!未定义书签。
第四章供暖系统设计 .. (7)4.1热源条件 (7)4.2 供暖系统形式选择 (7)4.3 加热管的选择及布置 (8)4.3.1 塑料管材的选用 (8)4.3.2 埋地管的敷设 (8)4.4 低温热水地板辐射供暖散热设备的选择计算 (8)4.4.1 计算方法 (8)4.4.2 相关房间采暖盘管计算 (10)4.4.3 地暖盘管管径及其立管管径的确定............................... 第五章采暖水系统设计 . (10)5.1 系统水力计算方法 (10)5.2 户内环路水力计算 (10)5.3 室外管网水力计算 (10)第六章管道的保温 (11)6.1保温管道的确定原则 (12)6.2保温材料的选择 (12)设计总结 (13)致谢 (14)参考文献 (15)第一章概述1.1设计目的供热工程课程设计是《供热工程》课程教学的重要环节与内容，是在学完该这门专业课之后进行的一次重要实践训练，是理论联系实际的重要阶段，通过这一实践性教学环节，使学生掌握供热工程的基本理论和基本设计程序，同时也使学生学会查阅和使用设计资料，培养和提高学生运用所学课程知识分析并解决工程问题的能力。
1.2设计任务完成该工程的供热系统设计，内容包括：供暖热负荷计算、方案选择，加热盘管的敷设.水力计算、施工图绘制等。
1.3 工程概况本工程为地处天津市一栋居民楼建筑供暖系统设计，根据业主要求采用低温地板辐射采暖形式。
暖通空调课程设计说明书设计任务：河南郑州某五层办公楼采暖设计学院：城市建设学院专业：建筑环境与设备工程年级：指导教师：姓名：学号：设计时间：本工程是位于河南省郑州市的一栋五层办公楼，设计任务是做采暖系统，主要的内容有：热负荷的计算、散热器型式选择、散热器面积和片数的计算、系统形式的选择、绘图、水力计算。
本工程选用的是4柱813型散热器，系统为单管上供下回同程式系统。
供水立管从管道井内通向顶层，因本建筑没有地下室，所以底层回水管需设专门的地沟。
关键词：热负荷；散热器；上供下回摘要 (1)第1章工程概况 (3)1.1 工程概况 (3)1.2 设计范围 (3)1.3 建筑设计条件 (3)第2章采暖热负荷计算 (4)2.1热负荷计算概述 (4)2.2热负荷计算表 (7)第3章采暖系统的选择与确定 (12)3.1系统型式的选择 (12)第4章散热器的选型 (15)4.1 散热器的计算 (15)4．2 各房间散热器计算表 (18)4．3 散热器的布置 (22)第5章管道的水力计算 (24)5.1 绘制系统图 (24)5.2 供暖系统水力计算的任务 (24)5.3 水泵选型 (29)参考资料 (30)心得体会 (31)第1章工程概况1.1 工程概况本课程设计任务的工程是位于郑州的一栋五层办公楼，总建筑面积4276.8 m2，一至四层为办公室，第五层为居住宿舍和部分办公室。
1.2 设计范围本次暖通空调设计的内容：采暖系统1.3 建筑设计条件1.3.1 室外空气设计参数本工程位于郑州市，该地区室外气象参数摘录如下：北纬：35°东经：113.65°冬季采暖室外计算温度：—5℃1.3.2 室内空气设计参数冬季采暖室内设计计算温度办公室、宿舍、会议厅、休息厅：18℃走廊、厕所、大厅、电梯厅：14℃休息厅：16℃1.3.3 热源条件本建筑物北面有完善的热水采暖外网，供水温度95℃，回水温度70℃。
第2章采暖热负荷计算2.1热负荷计算概述本工程主要采用一维稳态传热法计算各个房间的热负荷，其中包括建筑的围护结构的耗热量和由门窗缝隙渗入室内的冷空气耗热量，最后将各个房汇总。
2．1．1热负荷计算参数1、墙壁：本建筑外墙为300mm的加气混凝土墙，其传热系数：K=0.73W/（m2·K）。
2、玻璃窗：双层透明中空玻璃，金属框，玻璃窗的传热系数为：K=3.00 W/（m2·K）。
3、屋面：屋面从上到下依次为：①防水层加小豆石10mm；②水泥砂浆找平层20mm；③保温层，加气混凝土200mm；④隔气层；⑤承重层120空心板Φ60孔；⑥内粉刷。
属Ⅱ型类，传热系数K=1.06W/（m2·K）。
4、地面：不保温地面。
K值按地带划分计算，从外墙每2m划分一个带，地带划分如图2-1所示第Ⅰ地带：K=0.46 W/（m2·K）第Ⅱ地带：K=0.23 W/（m2·K）第Ⅲ地带：K=0.12 W/（m2·K）第Ⅳ地带：K=0.07 W/（m2·K）2．1．2热负荷计算方法对外墙、外窗、屋面、天窗、一层地面引起的热负荷进行计算，最后将各个房间耗热量汇总。
1.围护结构耗热量计算：Q j=AK(t R-t0.w)a——部分围护结构的基本耗热量，W；QjA ——部分围护结构的表面积，m2；K ——部分围护结构的传热系数，W/(m2·℃)；——冬季室内计算温度，℃；tR——采暖室外计算温度，℃；t0.wa——围护结构温差修正系数；规范中规定：与相邻房间的温差大于5℃时，应计算通过隔墙楼板等的耗热量。
与相邻房间的温差大于5℃，且通过隔墙楼板等的传热量大于该放假热负荷的10%时，尚应计算其传热量。
围护结构附加耗热量，应按其占基本耗热量的百分率确定。
各项附加百分率应按下给定的数值选用：1）朝向修正率：北、东北、西北 0～10%东、西 -5%东南、西南 -10%～-15%南 -15%～-30%注：⑴应根据当地冬季日照率、辐射照度、建筑物使用和被遮挡等情况选用修正率。
⑵冬季日照率小于35%的地区，东南、西南和南向的修正率，宜采用-10%～0，东、西向可不修正。
2）风力附加率：建筑在不避风的高地、河边、海岸、旷野上的建筑物。
以及城镇、厂区内特别高出的建筑物，垂直的外围护结构附加5%～10%。
3）门外附加率：当建筑物的楼层数为n时：一道门 65%×n两道门（有门斗） 80%×n三道门（有两个门斗） 60%×n公共建筑和工业建筑的主要出入口 500%注：⑴外门附加率，只适用于短时间开启的、捂热空气幕的外门。
⑵阳台门不应计入外门附加。
4）高度附加率：民用建筑和工业企业辅助建筑（楼梯间除外）的高度附加率，房间高度大于4m时，没高出1m应附加2%，但总的附加率应大于15%。
注：高度附加率，应附加于围护结构的基本耗热量和其他附加耗热量上。
2.用换气次数法对门窗缝隙渗入冷空气耗热量进行计算：Q i=0.278cV f n kρw（t R-t w）----冷风渗透耗热量，W;QiC----空气定压比热，c=1kJ/（kg·℃）；----房间容积，m3；Vf----房间换气次数，次/h；nk----空气密度，kg/m3；ρw----冬季室内计算温度，℃；tR----采暖室外计算温度，℃；tw本建筑换气次数采用表表 2-1 房间办公室、宿舍走廊、楼梯间、电梯厅，休息厅门厅换气次数（次/h）0.5 1.0 2.02.2热负荷计算表二层某办公室热负荷计算表表2-2围护结构耗热量计算表房间编号房间名称围护结构传热系数室内计算温度室外计算温度室内外计算温度差温差修正系数基本耗热量耗热量修正房间热负荷Q1（W）名称及方向面积计算面积（m2）KW/(m2·℃)t o.m(℃)t a(℃)t a-t o.m(℃)aQ(W)朝向修正率（%）风力附加（%）修正值修正后的热量高度附加1915.075 办公室北外墙14.65×3.9 57.135 0.7318 -5 231 959.3 0 0 1 959.3 0北外窗6×1.8 10.8 2.27 1 563.87 0 0 1 563.87 0 东外墙 6.3×3.9 24.57 0.73 1 412.53 -0.5 0 0.95 391.9 0注：北外墙的长应为3600×4+250=14650mm，东墙同样处理。
外窗，在计算北外墙面积时未扣除窗的面积，即窗已按墙的K值计算了传热量，故此处计算窗墙传热系数差值的传热量3.0-0.73=2.27 Q2=0.278×(6.05×14.3×3.9)×1×0.5×1.2×(18+5)=1294.43WQ=Q1+Q2=1915.07+1294.43=3209.5W共30页第7页三层某办公室热负荷计算表表2-3围护结构耗热量计算表房间编号房间名称围护结构传热系数室内计算温度室外计算温度室内外计算温度差温差修正系数基本耗热量耗热量修正房间热负荷Q1（W）名称及方向面积计算面积（m2）KW/(m2·℃)t o.m(℃)t a(℃)t a-t o.m(℃)aQ(W)朝向修正率（%）风力附加（%）修正值修正后的热量高度附加775.0411 办公室南外墙 3.85×3.6 13.86 0.7318 -5 231 232.71 -0.2 0 0.8 186.17 0南外窗3×1.95 5.85 2.27 1 305.43 -0.2 0 0.8 244.34 0 西外墙6×3.6 21.6 0.73 1 362.66 -5 0 0.95 344.53 0注：南外墙的长应为3600+250=3850mm，西墙同样处理。
外窗，在计算南外墙面积时未扣除窗的面积，即窗已按墙的K值计算了传热量，故此处计算窗墙传热系数差值的传热量3.0-0.73=2.27 Q2=0.278×(5.8×3.5×3.6)×1×0.5×1.2×(18+5)=280.36WQ=Q1+Q2=775.04+280.36=1055.4W共30页第8页四层某办公室热负荷计算表表2-4 围护结构耗热量计算表房间编号房间名称围护结构传热系数室内计算温度室外计算温度室内外计算温度差温差修正系数基本耗热量耗热量修正房间热负荷Q1（W）名称及方向面积计算面积（m2）KW/(m2·℃)t o.m(℃)t a(℃)t a-t o.m(℃)aQ(W)朝向修正率（%）风力附加（%）修正值修正后的热量高度附加109410 办公室北外墙7.45×3.6 26.82 0.7318 -5 231 450.3 0 0 1 450.31 0北外窗3×1.8 5.4 2.27 1 281.9 0 0 1 281.93 0 西外墙 6.3×3.6 22.68 0.73 1 380.8 -5 0 1 361.76 0注：北外墙的长应为3600×2+250=7450mm，西墙同样处理。
外窗，在计算北外墙面积时未扣除窗的面积，即窗已按墙的K值计算了传热量，故此处计算窗墙传热系数差值的传热量3.0-0.73=2.27 Q2=0.278×(6.05×7.1×3.6)×1×0.5×1.2×(18+5)=593.25WQ=Q1+Q2=1094+593.25=1687.25W共30页第9页汇总表表2-5楼层房间围护结构耗热量门窗冷风渗透量总热负荷底层办公室 1 1892 556.86 2448.86 办公室 2 1427 556.86 1983.86 办公室 4 713.7 278.43 992.13 办公室 5 1892 556.86 2448.86 办公室 6 1077 348.04 1425.04 办公室 7 529 348.04 877.04 走廊 8 339.4 1265 1604.4 公厕 9 437 287.51 724.51 楼梯间 10 320.5 0 320.5 电梯厅 11 672.8 298.05 970.85 会议室 12 2138 1044.1 3182.1 休息厅 13 1615 1588.9 3203.9 走廊 14 339.4 1265 1604.4 门厅 14 2559 6210.2 8769.2 通道 15 693.3 575.02 1268.32二层办公室 1 856.86 303.73 1160.59 办公室 2 470.52 295.05 765.57 办公室 3 2220.71 1209.45 3430.16 办公室 4 1411.56 919.86 2331.42 办公室 5 1915.07 1294.43 3209.5 办公室 6 864.22 796.57 1660.79 办公室 8 376.7 307.77 684.47 办公室 8 376.7 307.77 684.47 办公室 9 1161.67 642.69 1804.36 电梯厅500.12 732.32 1232.44 走廊211.83 1394.94 1606.77 走廊211.83 1394.94 1606.77 厕所311.19 508.49 819.68 楼梯间311.2 492.87 804.07三层办公室 1 775.04 280.36 1055.4 办公室 2 418.42 272.35 690.77 办公室 3 1004.98 602.82 1607.8 办公室 4 965.88 591.37 1557.25三层办公室 5 1255.27 849.1 2104.37 办公室 6 1811.13 1194.86 3005.99 办公室 7 800.88 735.3 1536.18 办公室 9 358.57 284.09 642.66 办公室 10 1094 593.25 1687.25 电梯厅479.57 676 1155.57 走廊202.35 1287.63 1489.98 走廊202.35 1287.63 1489.98 厕所296.21 469.37 765.58 楼梯间296.2 492.87 789.07四层办公室 1 775.04 280.36 1055.4 办公室 2 418.42 272.35 690.77 办公室 3 1004.98 602.82 1607.8 办公室 4 965.88 591.37 1557.25 办公室 5 1255.27 849.1 2104.37 办公室 6 1811.13 1194.86 3005.99 办公室 7 800.88 735.3 1536.18 办公室 9 358.57 284.09 642.66 办公室 10 1094 593.25 1687.25 电梯厅479.57 676 1155.57 走廊202.35 1287.63 1489.98 走廊202.35 1287.63 1489.98 厕所296.21 469.37 765.58 楼梯间296.2 492.87 789.07顶层宿舍 1 1316 298.32 1614.32 宿舍 2 965.8 298.32 1264.12 办公室 3 2659 745.8 3404.8 楼梯间 4 731.2 492.87 1224.07 宿舍 5 3669 979.59 4648.59 宿舍 6 1316 298.32 1614.32 宿舍 7 1254 298.32 1552.32 宿舍 8 885.2 298.32 1183.52 厕所 9 731.2 246.44 977.64 宿舍 10 1235 298.32 1533.32 走廊 11 1509 1490.9 2999.9 走廊 11 1509 1490.9 2999.9 电梯厅 0 1077 676.33 1753.33第3章采暖系统的选择与确定3.1系统型式的选择可供选择的系统型式，按系统循环动力的不同可分为重力循环系统和机械循环系统。
