烟煤粘结指数测定方法GB5447—85

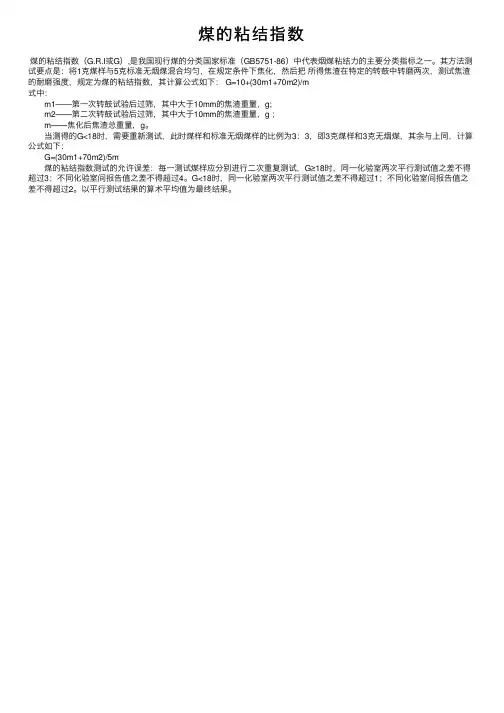

煤的粘结指数烟煤的粘结指数测定是将一定质量的试验煤样和专用无烟煤样（我国以宁夏汝萁沟矿生产的专用无烟煤为标准煤样），在规定的条件下混合，快速加热成焦，所得焦块在一定规格的转鼓内进行强度检验，以焦块的耐磨强度，即抗破坏力的大小来表示煤样的粘结能力。

粘结指数是判别煤的粘结性、结焦性的一个关键指标。

粘结指数是我国北京煤化所参考罗加指数测定原理提出的表征烟煤粘结性的一种指标。

该指标的测定方法是按1:5或3:3的配比使烟煤和标准无烟煤混合后焦化,测定其所得焦块的粘结强度。

烟煤的粘结指数(GR.I.)与R.I.不同之点在于：1、专用无烟煤的统一加工及选定；2、标准无烟煤的粒度由R.I.法的0.3～0.4毫米，改为GR.I.法的0.1～0.2毫米,扩大强粘煤的测值范围,同时由于无烟煤粒度与试验用烟煤粒度相近,容易混匀,减少指标误差,提高测定的重现性与稳定性；3、在测定弱粘结性煤的粘结指数时,将无烟煤与烟煤的配比改为3:3,解决罗加法中对弱粘煤的测定不准的问题；4、实现了机械搅拌，改善了试验条件，减少了人为误差；煤的粘结指数测定方法要点：将一定重量的试验煤样和专用无烟煤，在规定的条件下混合，快速加热成焦，所得焦块在一定规格的转鼓内进行强度检验，用规定的公式计算粘结指数。

仪器设备1、天平：精度不低于0.0019.2、瓷质专用柑祸和增祸盖；上部外直径40士1.5mm，底部直径20士1.5mm，高40士1.5mm，壁底厚小于2mm：瓷增锅盖中心有一直径2mm的小孔．3、撑拌竿,直径1-1.5mm的金属丝制成·(见图)4、镍铬钢压块：重110一115g5、压力器：专用设备，以6kg重量压紧试验煤样与无烟煤混合物．6、马弗炉：该炉具有中热带，其恒温区（士10℃）长度不小于120mm，并附有温度控制器。

7、转鼓试验装置：包括两个转鼓，一台变速器和一台电动机使转鼓转速必须保证50士2r/min。

转鼓内径200mm，深70mm，壁上铆有相距1800厚3mm的档板两块。

煤质分析中粘结指数测定需注意事项G值指数测定是一个规范性很强的方法，其测定结果随试验条件而变化。

因此，只有严格遵守国家标准的各项规定，才能获得准确而可比的结果。

除了某些本身的特性外，影响G值测定的主要因素和试验中应注意的事项如下：1、焦化温度：根据在相同焦化时间（15min）、不同焦化温度（830℃、850℃和870℃）下的试验结果，证明随焦化温度的升高G指数有偏高的趋势，而且煤种不同，偏高的幅度也不相同，因此，试验中应严格按照GB5447《烟煤粘结指数测定方法》规定，将焦化温度控制在（850±10）℃。

2、焦化时间：同一焦化温度（850℃）、不同焦化时间（10min、13min、15min和17min）的试验证明，随焦化时间的延长，G指数偏高，但不显著。

为了获得重复性和再现性都好的测定结果、试验中也应按GB/T5447规定，控制焦化时间为15min。

3、马弗炉温度回升速度：按照国家标准方法规定，当煤样放入马弗炉后6min以内，炉温应恢复到850℃，因为回升速度的快慢，直接影响到在有效的焦化温度下的焦化时间，从而影响试验结果。

回升速度慢，有效焦化温度下的焦化时间短，测定结果就会偏低，为此，试验中要保证达到国家标准方法规定的温度回升速度。

4、试验煤样粒度和放置时间：为了提高测定结果的准确度，必须小心制样，最好用逐级破碎的方法，尽量减少小于0.1mm粒度级的比例，使0.1mm～0.2mm粒度级的比例达到20％～35％。

如果0.1～0.2mm粒级的质量百分数小于20％，意味着在试样中小于0.1mm的份量较多，粒度组成偏细，G指数有偏高的趋势，但偏高的幅度随煤种不同而异，反之，如0.1～0.2mm粒度级的质量百分数大于35％，说明试样粒度组成偏粗，G指数有偏低的可能。

为此，有必要对被测烟煤样规定一定的粒度组成。

同时应将整个采样－制样－化验的周期，控制在7d内。

测定粘结指数必须采制新鲜煤样，因为煤样氧化后会影响其粘结能力，特别是低价烟煤，氧化的影响尤为显著。

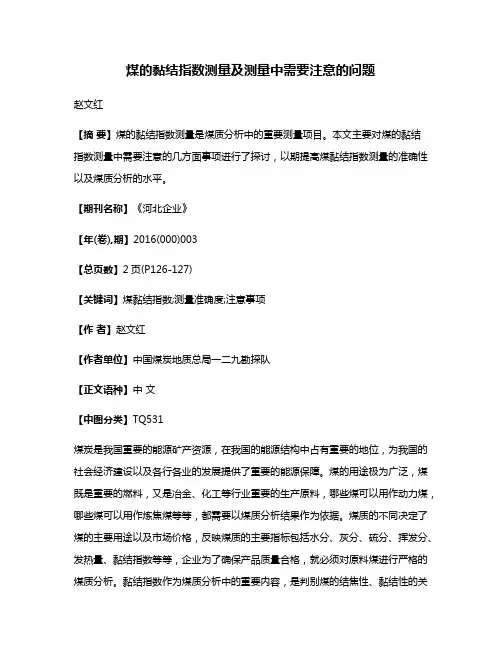

煤的黏结指数测量及测量中需要注意的问题赵文红【摘要】煤的黏结指数测量是煤质分析中的重要测量项目。

本文主要对煤的黏结指数测量中需要注意的几方面事项进行了探讨，以期提高煤黏结指数测量的准确性以及煤质分析的水平。

【期刊名称】《河北企业》【年(卷),期】2016(000)003【总页数】2页(P126-127)【关键词】煤黏结指数;测量准确度;注意事项【作者】赵文红【作者单位】中国煤炭地质总局一二九勘探队【正文语种】中文【中图分类】TQ531煤炭是我国重要的能源矿产资源，在我国的能源结构中占有重要的地位，为我国的社会经济建设以及各行各业的发展提供了重要的能源保障。

煤的用途极为广泛，煤既是重要的燃料，又是冶金、化工等行业重要的生产原料，哪些煤可以用作动力煤，哪些煤可以用作炼焦煤等等，都需要以煤质分析结果作为依据。

煤质的不同决定了煤的主要用途以及市场价格，反映煤质的主要指标包括水分、灰分、硫分、挥发分、发热量、黏结指数等等，企业为了确保产品质量合格，就必须对原料煤进行严格的煤质分析。

黏结指数作为煤质分析中的重要内容，是判别煤的结焦性、黏结性的关键指标，同时黏结指数也是影响煤价结算的重要参照依据。

因此，准确测量煤的黏结指数，真实反映煤的质量，对于提高煤炭相关企业的经济效益以及保证产品质量具有重要的意义。

煤黏结指数体现了煤样的耐磨性能和抗变形能力的大小，用G值来表示，根据G值的由低到高，将煤的黏结指数分为不黏结、弱黏结、中黏结、强黏结、特强黏结五个级别。

黏结指数测量是将一定量的试验煤样与专用无烟煤（以宁夏汝萁沟矿生产的专用无烟煤为标准煤样）进行搅拌，混合均匀并快速进行加热焦化，通过转鼓对焦块进行强度检查，用公式计算出煤样的黏结指数。

黏结指数使煤样的黏结性能通过一个具体的数值反映出来，使人们对煤样的黏结性能有一个更为直观、更为科学、更为准确的掌握。

进行煤黏结指数测量的主要仪器设备有：天平，精度不低于0.001 g；瓷质专用坩埚和坩埚盖；直径1～1.5 mm的金属撑拌竿；压块（镍铬钢，重110～115 g）；压力器，以6 kg重量用于压紧无烟煤混合物与待测煤样;马弗炉；转鼓装置，其转速必须保证50±2 r/min；筛孔直径为l mm的圆孔筛和一个筛孔直径为0.l mm的分样筛；钳锅架；带手柄平铲，用于送取盛样坩埚架出入马弗炉；秒表、小镊子、玻璃干燥器、称样皿、搪瓷盆。

粘结指数，是我国北京煤化所参考罗加指数测定原理提出的，用于表征烟煤粘结性的一种指标。

具体的测定方法是按1:5或3:3的配比使烟煤和标准无烟煤混合后焦化，然后测定所得焦块的粘结强度。

烟煤的粘结性是通过粘结指数G来区分的：0-5为不粘结和微粘结煤；>5-20为弱粘结煤；>20-50为中等偏弱粘结煤；>50-65为中等偏强粘结煤；>65则为强粘结煤。

对于强粘结煤中的胶质层最大厚度Y大于25mm或者奥亚膨胀度b大于150%（对于Vdaf大于28%的烟煤，b大于220%）的煤，会被进一步划分为特强粘结煤。

在烟煤类中，如果粘结指数G大于85，则需要对胶质层最大厚度Y值或奥亚膨胀度b 值进行再次测定，以便更精细地区分肥煤、气肥煤与其他烟煤类别。

当Y值大于25mm时，如果Vdaf大于37%，则划分为气肥煤；如Vdaf小于37%，则划分为肥煤；如果Y值小于25mm，则会按照其Vdaf的大小划分到相应的其他煤类。

煤质化验工考试(试卷编号2191)1.[单选题]常用的贝克曼温度计是量程可调的，其最小分度值为（ ）KA)0.1B)0.01C)0.001答案:B解析:2.[单选题]从业人员依法获得劳动安全生产保障，是劳动者应享有的基本（ ）。

A)权利B)权力C)义务答案:A解析:3.[单选题]一般情况下，缓冲溶液的组分浓度愈大，缓冲作用（ ）。

A)强B)弱C)无变化答案:A解析:4.[单选题]煤炭开采和加工处理中混入的矿物质即为（）。

A)原生矿物质B)次生矿物质C)外来矿物质答案:C解析:5.[单选题]在分析工作中，常把（ ）测定的结果作为标准来校对其他分析结果的准确度A)化学分析B)重量分析C)容量分析答案:B解析:6.[单选题]当改变温度计的基点温度和不在标准露出柱温度下测温时，应对温度计进行（ ）的修正。

C)孔径修正值答案:B解析:7.[单选题]粒度小于25mm或小于13mm的煤叫（ ）A)粉煤B)末煤C)煤泥答案:B解析:8.[单选题]（ ）是根据沉淀的质量来计算试样中被测组分的含量。

A)重量分析B)滴定分析C)氧化还原答案:A解析:9.[单选题]煤的最高内在水分符号为（ ）。

A)MinhB)MgnfC)MHCD)Mgf答案:C解析:10.[单选题]根据煤化程度的深浅，可将煤划分为褐煤、烟煤、（ ）三大类。

A)无烟煤B)长焰煤C)贫煤D)焦煤答案:A解析:11.[单选题]氢（Had）重复性测定的允许差为（ ）。

A)0.001B)0.0015C)0.002D)0.005答案:B12.[单选题]碳氢测定中，称取空气干燥煤样（ ）gA)1B)0.2C)0.5D)0.3答案:B解析:13.[单选题]储煤场厂区应当（ ）洒水抑尘，储煤场四周应当设抑尘网,装卸煤炭应当喷雾降尘或者洒水车降尘,煤炭外运时应当采取密闭措施。

A)每天B)每周C)每月D)定期答案:D解析:14.[单选题]测定煤的挥发分，当Vad＝45.00%时，重复性限是 ( )%A)0.30B)0.50C)0.80D)1.50答案:C解析:15.[单选题]某煤样灰分Aad，测定五次的数据为7.48，7.38，7.39，7.45，7.50。

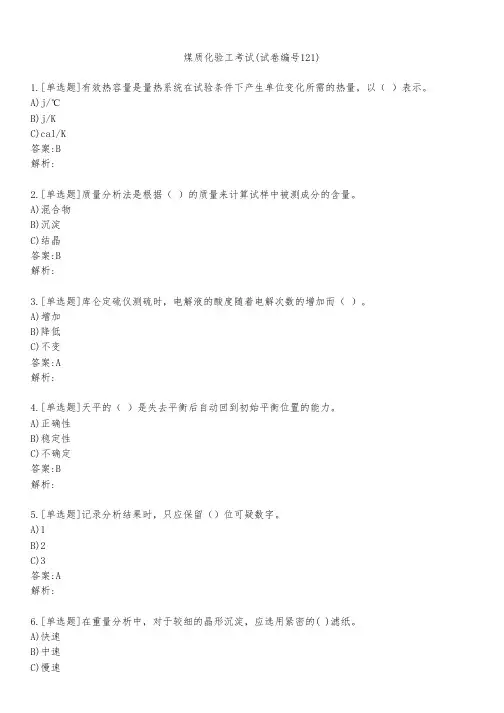

煤质化验工考试(试卷编号121)1.[单选题]有效热容量是量热系统在试验条件下产生单位变化所需的热量，以（ ）表示。

A)j/℃B)j/KC)cal/K答案:B解析:2.[单选题]质量分析法是根据（ ）的质量来计算试样中被测成分的含量。

A)混合物B)沉淀C)结晶答案:B解析:3.[单选题]库仑定硫仪测硫时，电解液的酸度随着电解次数的增加而（ ）。

A)增加B)降低C)不变答案:A解析:4.[单选题]天平的（ ）是失去平衡后自动回到初始平衡位置的能力。

A)正确性B)稳定性C)不确定答案:B解析:5.[单选题]记录分析结果时，只应保留（）位可疑数字。

A)1B)2C)3答案:A解析:6.[单选题]在重量分析中，对于较细的晶形沉淀，应选用紧密的( )滤纸。

A)快速解析:7.[单选题]影响温度计平均分度值的最大因素的是（ ）。

A)基点温度B)露出柱温度C)浸没深度答案:A解析:8.[单选题]煤中无机硫不包括（ ）。

A)黄铁矿B)白铁矿C)石膏D)硫醚答案:D解析:9.[单选题]某煤样Mar=5.48%,Ad=24.53%,Vdaf=20.32%,Mad=0.65%，则FCar等于（ ）%A)56.84B)57.59C)58.17D)58.04答案:A解析:10.[单选题]标准试验筛的规格除了可以用网目表示外， 还可以用 mm 或（ ）来表示。

A)umB)mC)kmD)cm答案:A解析:11.[单选题]总体上讲，煤质分析检测包括采、制和化三个部分，其中对检测结果准确性影响最大的是（ ）。

A)采样B)化验C)制样D)都一样12.[单选题]测定值和真实值之间的差值叫（ ）。

A)绝对误差B)相对误差C)C . 绝对偏差D)相对偏差答案:A解析:13.[单选题]库仑定硫仪测硫时，新配置的电解液为（ ），其酸度随电解次数增多而增大。

A)深黄色B)浅黄色C)无色D)棕色答案:B解析:14.[单选题]干燥基的符号（ ）A)adB)dC)dafD)ar答案:B解析:15.[单选题]一氧化碳的变换是原料气的( )A)制造过程B)净化过程C)污染过程D)增加过程答案:B解析:16.[单选题]对于炼焦用煤,首看的指标是（ ） 。

中国煤炭分类标准一、有关标准及规程GB 482-1981 煤层煤样采取方法GB 481-1964 生产煤样采取方法GB 475-1983 商品煤样采取方法GB 474-1983 煤样制备方法GB 212-1977 煤的工业分析方法GB 476-1979 煤的元素分析方法GB 5447-1985 烟煤粘结指数测定方法GB 479-1964 烟煤胶质层指数测定方法GB 5450-1985 烟煤奥亚膨胀计试验GB 2566-1981 年轻煤的透光率测定方法GB 213-1979 煤的发热量测定方法GB 4632-1984 煤的最高内在水分测定方法煤炭部颁布（1979）煤炭资源勘探煤样采取规程二、分类参数1、本标准按煤的煤化程度及工艺性能进行分类。

2、采用煤的煤化程度参数来区分无烟煤、烟煤和褐煤。

3、无烟煤煤化程度的参数采用干燥无灰基挥发分和干燥无灰基氢含量作为指标，以此来区分无烟煤的小类。

4、采用两个参数来确定烟煤的类别，一个是表征烟煤煤化程度的参数，另一个是表征烟煤粘结性的参数。

烟煤煤化程度的参数采用干燥无灰基挥发分作为指标。

烟煤粘结性的参数，根据粘结性的大小不同选用粘结指数、胶质层最大厚度（或奥亚膨胀度）作为指标，以此来区分烟煤中的类别。

5、褐煤煤化程度的参数，采用透光率作为指标，用以区分褐煤和烟煤，以及褐煤中划分小类。

并采用恒湿无灰基高位发热量为辅来区分烟煤和褐煤。

三、煤类的划分和编码1、种类煤用两位阿拉伯数码表示。

十位数系按煤的挥发分分组，无烟煤为0，烟煤为1～4，褐煤为5。

个位数，无烟煤类为1～3，表示煤化程度；烟煤类为1～6，表示粘结性；褐煤类为1～2，表示煤化程度。

2、按中国煤炭分类表和图进行编码和分类。

2.1煤炭分类总表（表1）：类别符号数码分类指标VR，% PM,%无烟煤WY 01，02，03 <10.0烟煤YM 11，12，13，14，15，1621，22，23，24，25，2631，32，33，34，35，3641，42，43，44，45，46 >10.0褐煤HM 51，52 >37.0* <50**2.2无烟煤的分类表（表二）：类别符号数码分类指标VR，% Hr*，%无烟煤一号 WY1 01 0～3.5 0～2.0无烟煤二号 WY2 02 >3.5～6.5 >2.0～3.0无烟煤三号 WY3 03 >6.5～10.0 >3.0*在已确定无烟煤小类的生产矿、厂的日常工作中，可以只按Vr分类；在地址勘探工作中，为新区确定小类或生产矿、厂和其他单位需要重新核定小类时，应同时测定Vr和Hr，按上表小类。

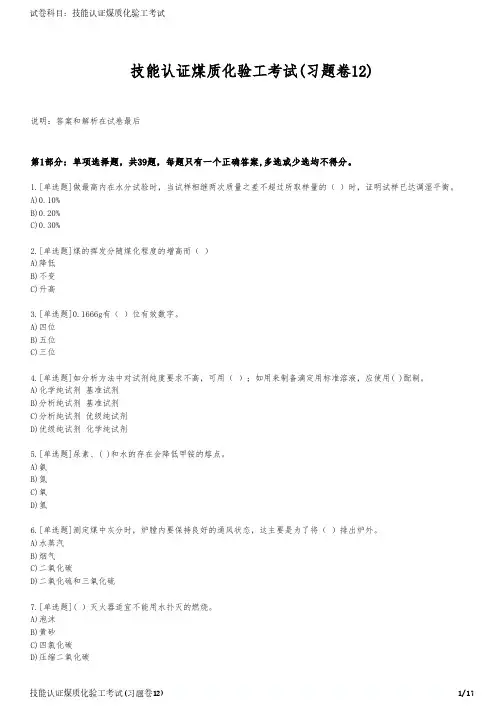

技能认证煤质化验工考试(习题卷12)说明：答案和解析在试卷最后第1部分：单项选择题，共39题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]做最高内在水分试验时，当试样相继两次质量之差不超过所取样量的（ ）时，证明试样已达调湿平衡。

A)0.10%B)0.20%C)0.30%2.[单选题]煤的挥发分随煤化程度的增高而（ ）A)降低B)不变C)升高3.[单选题]0.1666g有（ ）位有效数字。

A)四位B)五位C)三位4.[单选题]如分析方法中对试剂纯度要求不高，可用（ ）；如用来制备滴定用标准溶液，应使用( )配制。

A)化学纯试剂 基准试剂B)分析纯试剂 基准试剂C)分析纯试剂 优级纯试剂D)优级纯试剂 化学纯试剂5.[单选题]尿素、( )和水的存在会降低甲铵的熔点。

A)氨B)氮C)氧D)氢6.[单选题]测定煤中灰分时，炉膛内要保持良好的通风状态，这主要是为了将（ ）排出炉外。

A)水蒸汽B)烟气C)二氧化碳D)二氧化硫和三氧化硫7.[单选题]( ）灭火器适宜不能用水扑灭的燃烧。

A)泡沫B)黄砂C)四氯化碳D)压缩二氧化碳8.[单选题]高锰酸钾是（ ）剂。

A)强氧化B)强还原C)弱还原D)弱氧化9.[单选题]下列氢含量最高的是（ ）A)褐煤B)烟煤C)无烟煤D)瘦煤10.[单选题]煤灰熔融性测定中，取粒度小于（ ）mm 的空气干燥煤样。

A)3B)1C)0.5D)0.211.[单选题]粘结测定中，马弗炉应保持的温度是( ）。

A)81５℃±1０℃B)850℃±1０℃C)900℃±10℃D)105℃-11０℃12.[单选题]在发热量测定中，按照国标要求，终点时内筒温度应高出外筒温度（ ）℃左右，外筒温度与室温之差控制在（ ）之内。

A)1.0 1.5B)1.5 1.5C)1.0 1.0D)1.5 1.013.[单选题]焦渣的成分是（）。

A)固定碳B)灰分C)灰分+固定碳D)挥发分与固定碳之差14.[单选题]百里酚酞本身为（ ）色A)黄B)红C)无D)绿15.[单选题]挥发分（Vad）值在0-20%之间的测定重复性限是（ ）A)0.70B)0.30C)0.50D)0.616.[单选题]烟煤粘结指数测定方法依据的标准是（ ）A)GB/T5447B)GB/T1997C)GB/T479D)GB/T47817.[单选题]要配制 0.5 mol/L 碳酸钠溶液 500mL,需称取无水碳酸钠（ ）克,已知碳酸钠分子量为 106 。

煤的粘结指数烟煤的粘结指数测定是将一定质量的试验煤样和专用无烟煤样（我国以宁夏汝萁沟矿生产的专用无烟煤为标准煤样），在规定的条件下混合，快速加热成焦，所得焦块在一定规格的转鼓内进行强度检验，以焦块的耐磨强度，即抗破坏力的大小来表示煤样的粘结能力。

粘结指数是判别煤的粘结性、结焦性的一个关键指标。

粘结指数是我国北京煤化所参考罗加指数测定原理提出的表征烟煤粘结性的一种指标。

该指标的测定方法是按1:5或3:3的配比使烟煤和标准无烟煤混合后焦化,测定其所得焦块的粘结强度。

烟煤的粘结指数(GR.I.)与R.I.不同之点在于：1、专用无烟煤的统一加工及选定；2、标准无烟煤的粒度由R.I.法的0.3～0.4毫米，改为GR.I.法的0.1～0.2毫米,扩大强粘煤的测值范围,同时由于无烟煤粒度与试验用烟煤粒度相近,容易混匀,减少指标误差,提高测定的重现性与稳定性；3、在测定弱粘结性煤的粘结指数时,将无烟煤与烟煤的配比改为3:3,解决罗加法中对弱粘煤的测定不准的问题；4、实现了机械搅拌，改善了试验条件，减少了人为误差；煤的粘结指数测定方法要点：将一定重量的试验煤样和专用无烟煤，在规定的条件下混合，快速加热成焦，所得焦块在一定规格的转鼓内进行强度检验，用规定的公式计算粘结指数。

仪器设备1、天平：精度不低于0.0019.2、瓷质专用柑祸和增祸盖；上部外直径40士1.5mm，底部直径20士1.5mm，高40士1.5mm，壁底厚小于2mm：瓷增锅盖中心有一直径2mm的小孔．3、撑拌竿,直径1-1.5mm的金属丝制成·(见图)4、镍铬钢压块：重110一115g5、压力器：专用设备，以6kg重量压紧试验煤样与无烟煤混合物．6、马弗炉：该炉具有中热带，其恒温区（士10℃）长度不小于120mm，并附有温度控制器。

7、转鼓试验装置：包括两个转鼓，一台变速器和一台电动机使转鼓转速必须保证50士2r/min。

转鼓内径200mm，深70mm，壁上铆有相距1800厚3mm的档板两块。
