数控车床编程实例详解

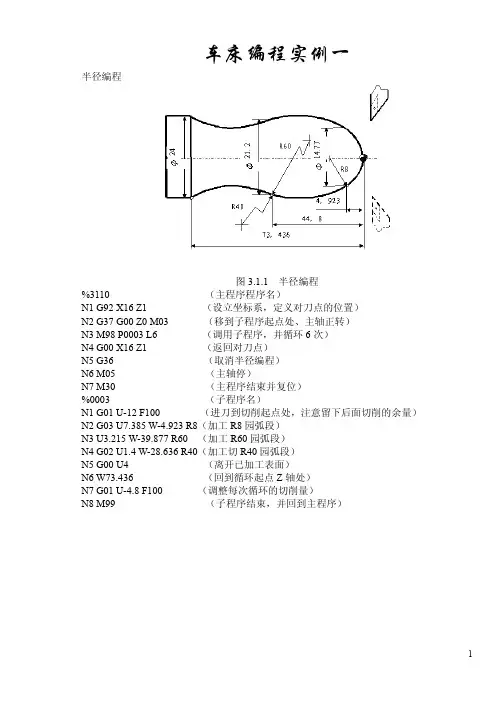

半径编程车床编程实例一图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6 次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8 园弧段）N3U3.215 W-39.877 R60 （加工R60 园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40 园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z 轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）1直线插补指令编程车床编程实例二%3305图3.3.5 G01 编程实例N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26 外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）圆弧插补指令编程车床编程实例三%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min 旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15 圆弧段）N6 G02 X26 Z-31 R5 （加工R5 圆弧段）N7 G01 Z-40 （加工Φ26 外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位图3.3.8 G02/G03 编程实例2倒角指令编程车床编程实例四%3310图3.3.10.1 倒角编程实例N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3 圆角）N50 U39 W-14 C3 （倒边长为3 等腰直角）N60 W-34 （加工Φ65 外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）车床编程实例五倒角指令编程%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26 外圆）N60 G02 U30 W-15 R15 RL=3（加工R15 圆弧，并倒边长为4 的直角）N70 G01 Z-70 （加工Φ56 外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）图3.3.10.2 倒角编程实例3车床编程实例六圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ'=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min 旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X 轴方向快退）N6 Z101.5 （Z 轴方向快退到螺纹起点处）N7 X28.6 （X 轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X 轴方向快退）N10 Z101.5 （Z 轴方向快退到螺纹起点处）N11 X28.2 （X 轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X 轴方向快退）N14 Z101.5 （Z 轴方向快退到螺纹起点处）N15 U-11.96 （X 轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X 轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）4恒线速度功能编程车床编程实例七%3314图3.3.14 恒线速度编程实例N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min 旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15 圆弧段）N7 G02 X26 Z-31 R5 （加工R5 圆弧段）N8 G01 Z-40 （加工Φ26 外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min 旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317图3.3.17 G80 切削循环编程实例M03 S400 （主轴以400r/min 旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）5车床编程实例九G81 指令编程(点画线代表毛坯)图3.3.20 G81 切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K 值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82 指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min 正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）图3.3.23 G82 切削循环编程实例6车床编程实例十一外径粗加工复合循环编制图3.3.27 所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。

数控车床编程实例大全数控车床编程是数控加工中至关重要的环节，通过合理的编程，可以实现各种复杂形状零件的高精度加工。

以下为您呈现一些常见的数控车床编程实例，帮助您更好地理解和掌握这一技术。

一、简单轴类零件加工编程假设我们要加工一根直径为 50mm，长度为 100mm 的圆柱形轴，材料为 45 号钢。

程序如下：｀｀｀O0001 （程序名）N10 G50 X150、 Z150、（设定坐标系）N20 G99 （每转进给）N30 M03 S800 （主轴正转，转速 800r/min）N40 T0101 （选择 1 号刀具，1 号刀补）N50 G00 X52、 Z2、（快速定位到加工起点）N60 G01 Z-100、 F02 （直线切削到轴的长度方向）N70 G00 X55、（快速退刀）N80 Z2、（快速退回到起点）N90 M05 （主轴停止）N100 M30 （程序结束）｀｀｀在这个程序中，G50 用于设定坐标系，G99 表示每转进给，M03 启动主轴正转，S800 设定转速，T0101 选择刀具和刀补，G00 是快速定位指令，G01 为直线插补指令，F02 是进给速度。

二、阶梯轴加工编程现在要加工一个阶梯轴，大端直径 60mm，小端直径 40mm，长度分别为 80mm 和 50mm。

程序如下：｀｀｀O0002N10 G50 X150、 Z150、N20 G99N30 M03 S1000N40 T0101N50 G00 X62、 Z2、N60 G01 Z-80、 F02N80 Z-130、N90 G00 X100、N100 Z100、N110 M05N120 M30｀｀｀此程序中，通过逐步改变刀具的 X 坐标值，实现了阶梯轴的加工。

三、螺纹轴加工编程以加工一个 M30×2 的螺纹轴为例，长度为 100mm。

｀｀｀O0003N10 G50 X150、 Z150、N20 G99N30 M03 S600N40 T0101N50 G00 X32、 Z2、N60 G92 X29、 Z-100、 F2、（螺纹切削循环）N80 X282N90 X2805N100 G00 X100、N110 Z100、N120 M05N130 M30｀｀｀在这个程序中，G92 是螺纹切削循环指令，通过多次改变 X 坐标值来逐步切削螺纹。

车床编程实例一半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6 次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8 园弧段）N3U3.215 W-39.877 R60 （加工R60 园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40 园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z 轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）直线插补指令编程图3.3.5 G01 编程实例%3305N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26 外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）车床编程实例三圆弧插补指令编程%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min 旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15 圆弧段）N6 G02 X26 Z-31 R5 （加工R5 圆弧段）N7 G01 Z-40 （加工Φ26 外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位图3.3.8 G02/G03 编程实例倒角指令编程图3.3.10.1 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3 圆角）N50 U39 W-14 C3 （倒边长为3 等腰直角）N60 W-34 （加工Φ65 外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）车床编程实例五倒角指令编程%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26 外圆）N60 G02 U30 W-15 R15 RL=3（加工R15 圆弧，并倒边长为4 的直角）N70 G01 Z-70 （加工Φ56 外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）图3.3.10.2 倒角编程实例车床编程实例六圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ'=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min 旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X 轴方向快退）N6 Z101.5 （Z 轴方向快退到螺纹起点处）N7 X28.6 （X 轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X 轴方向快退）N10 Z101.5 （Z 轴方向快退到螺纹起点处）N11 X28.2 （X 轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X 轴方向快退）N14 Z101.5 （Z 轴方向快退到螺纹起点处）N15 U-11.96 （X 轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X 轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）恒线速度功能编程%3314车床编程实例七图3.3.14 恒线速度编程实例N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min 旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15 圆弧段）N7 G02 X26 Z-31 R5 （加工R5 圆弧段）N8 G01 Z-40 （加工Φ26 外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min 旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317M03 S400 （主轴以400r/min 旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）图3.3.17 G80 切削循环编程实例车床编程实例九G81 指令编程(点画线代表毛坯)图3.3.20 G81 切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K 值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82 指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min 正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）图3.3.23 G82 切削循环编程实例车床编程实例十一外径粗加工复合循环编制图3.3.27 所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。

车床编程实例一半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6 次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8 园弧段）N3U3.215 W-39.877 R60 （加工R60 园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40 园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z 轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）1直线插补指令编程%3305车床编程实例二图3.3.5 G01 编程实例N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26 外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）圆弧插补指令编程车床编程实例三%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min 旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15 圆弧段）N6 G02 X26 Z-31 R5 （加工R5 圆弧段）N7 G01 Z-40 （加工Φ26 外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位图3.3.8 G02/G03 编程实例2倒角指令编程%3310车床编程实例四图3.3.10.1 倒角编程实例N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3 圆角）N50 U39 W-14 C3 （倒边长为3 等腰直角）N60 W-34 （加工Φ65 外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）倒角指令编程%3310车床编程实例五N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26 外圆）N60 G02 U30 W-15 R15 RL=3（加工R15 圆弧，并倒边长为4 的直角）N70 G01 Z-70 （加工Φ56 外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）图3.3.10.2 倒角编程实例3车床编程实例六圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ'=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min 旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X 轴方向快退）N6 Z101.5 （Z 轴方向快退到螺纹起点处）N7 X28.6 （X 轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X 轴方向快退）N10 Z101.5 （Z 轴方向快退到螺纹起点处）N11 X28.2 （X 轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X 轴方向快退）N14 Z101.5 （Z 轴方向快退到螺纹起点处）N15 U-11.96 （X 轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X 轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）4恒线速度功能编程%3314车床编程实例七图3.3.14 恒线速度编程实例N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min 旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15 圆弧段）N7 G02 X26 Z-31 R5 （加工R5 圆弧段）N8 G01 Z-40 （加工Φ26 外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min 旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317M03 S400 （主轴以400r/min 旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）图3.3.17 G80 切削循环编程实例5车床编程实例九G81 指令编程(点画线代表毛坯)图3.3.20 G81 切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K 值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82 指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min 正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）图3.3.23 G82 切削循环编程实例6车床编程实例十一外径粗加工复合循环编制图3.3.27 所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。

数控车床编程实例如下图所示为数控加工的机床手柄零件图，毛坯尺寸和类型为mm 的棒料，毛坯材料为45钢。

编程实例零件图依据图纸要求，工件以mm圆柱面定位，以三爪卡盘夹持mm圆柱面。

加工时，自右向左进行外轮廓面加工；粗加工的背吃刀量为2mm，进给速度为100mm/min；精加工的背吃刀量为0.25mm，进给速度为150mm/min。

精加工工艺路线如下：R3mm圆弧— R29mm圆弧— R45mm圆弧— mm 外圆— Ra3.2mm台阶面。

根据精加工工艺路线走粗加工轮廓。

工件坐标原点设置于工件右端面，建立如上图所示的工件坐标系，起刀点在工件坐标系中的坐标为(50，10)。

通过计算可知：R3mm圆弧和R29mm圆弧切点坐标为(4.616，-1.083)，R29mm圆弧和R45mm 圆弧切点坐标为(13.846，-30.390)。

粗加工路线以(20.5，0)为切削始点，精加工路线以(0，0)为切削始点。

数控加工程序如下：O0014N0010 G92 X50 Z10N0020 T0100N0030 M03 S600N0040 G00 X25 Z2N0050 G01 Z0.5 F100N0060 X0N0070 X23N0080 Z0N0090 M98 P0022 L0011N0100 G00 X50 Z10N0110 P05N0120 S1000N0130 G00 X25 Z0N0140 G01 X2.5 F150N0150 M98 P0022N0160 G00 X50 Z10N0170 M05N0180 M30O0022N0010 G01 U-2.5N0020 G03 U4.616 W-1.083 R3 N0030 G03 U9.230 W-29.307 R29N0040 G02 U-3.846 W-27.610 R45 N0050 G01 W-6N0060 G00 U12.5N0070 W64N0080 U-22N0090 F100N0100 M99。

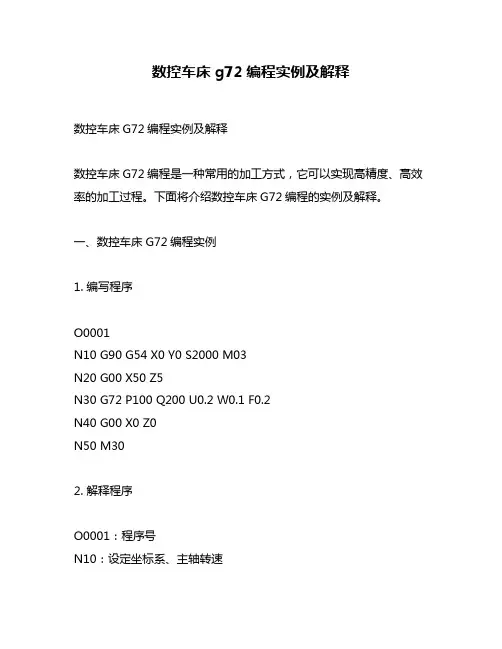

数控车床g72编程实例及解释数控车床G72编程实例及解释数控车床G72编程是一种常用的加工方式，它可以实现高精度、高效率的加工过程。

下面将介绍数控车床G72编程的实例及解释。

一、数控车床G72编程实例1. 编写程序O0001N10 G90 G54 X0 Y0 S2000 M03N20 G00 X50 Z5N30 G72 P100 Q200 U0.2 W0.1 F0.2N40 G00 X0 Z0N50 M302. 解释程序O0001：程序号N10：设定坐标系、主轴转速G90：绝对坐标系G54：选择工件坐标系X0 Y0：设定工件坐标系原点S2000：设定主轴转速为2000转/分M03：主轴正转N20：快速移动到加工起点G00：快速移动X50 Z5：移动到X轴50mm、Z轴5mm的位置N30：设定G72循环加工G72：设定G72循环加工P100：设定加工次数为100次Q200：设定每次加工的深度为200mmU0.2：设定每次加工的进给量为0.2mmW0.1：设定每次加工的切削量为0.1mmF0.2：设定进给速度为0.2mm/转N40：快速移动到加工终点G00：快速移动X0 Z0：移动到X轴0mm、Z轴0mm的位置N50：程序结束M30：程序结束，主轴停止二、数控车床G72编程解释1. G72循环加工G72循环加工是一种常用的加工方式，它可以实现高效率、高精度的加工过程。

在G72循环加工中，设定加工次数、每次加工的深度、每次加工的进给量和切削量等参数，然后通过循环加工的方式，实现对工件的加工。

2. P、Q、U、W、F参数的含义P参数：设定加工次数，即工件需要加工的次数。

Q参数：设定每次加工的深度，即每次加工需要切削的深度。

U参数：设定每次加工的进给量，即每次加工需要进给的距离。

W参数：设定每次加工的切削量，即每次加工需要切削的距离。

F参数：设定进给速度，即每分钟进给的距离。

3. G00和G01指令的区别G00指令是快速移动指令，用于快速移动到指定位置，不进行加工。

数控车床编程实例详解（30个例子）1. 基础G00轨迹移动G00指令可以用于快速移动机床上的工具，不做切削。

例如，要将铣刀从(0,0,0)点移动到(100,100,0)可以使用下面的编程：G00 X100 Y100 Z02. 简单的G01直线插补3. 向X正方向设定工件原点在某些情况下，需要在工件上设计的特定原点作为整个程序的起点。

在下面的例子中，我们将工件原点移到X轴上的10毫米位置:G92 X104. G02 G03 模拟圆弧G02和G03指令可以用于沿着一条圆弧轨迹移动工具。

例如，以下代码将插入一个逆时针圆弧：G03 X50 Y50 I25 J05. 床上对刀长度测量刀具长度对刀是数控车床操作的重要步骤。

在这个例子中，我们使用手动设定对刀。

首先，我们将铣刀移动到Z轴处的一个位置，然后将刀具轻轻放置在工件上以测量其长度。

最后，我们将刀具测量值输入机床，以便于适当地调整刀具长度。

6. 坐标旋转在某些情况下，需要在XY平面上绕特定角度旋转工件，以便于确保最佳切削角度。

在这个例子中，我们将工件绕着Z轴旋转45度：G68 X0 Y0 R457. 使用M code 启动或停止旋转工件M03用于启动旋转工作台的主轴，M05用于关闭它。

例如，以下代码段启动了工作台的主轴，并等待它旋转到合适速度，以便于切削。

8. 镜像轨迹在制造工具或零件时，可能需要将一个轮廓沿着特定轴镜像。

例如，以下代码镜像X 轴上的轮廓：G01 X50 Y0G01 X0 Y50G01 X-50 Y0G01 X0 Y-50MHE29. 使用G04指令延迟程序G04指令用于程序内部的延迟。

例如，以下代码让机床停顿1秒钟：G04 P100010. 利用G10指令改变工作坐标系G10指令可以用于更改工作坐标系。

例如，下面的代码段将当前坐标系设定为{X50 Y50 Z0}：11. 使用G17, G18和G19指令绘制园形、X-Y平面和Z-X平面G17G02 X50 Y50 I25 J0G02 X0 Y0 I-25 J0G02 X-50 Y50 I0 J25G02 X0 Y100 I25 J0G02 X50 Y50 I0 J-25G02 X0 Y0 I-25 J0MHE2M30指令可以用于彻底结束程序。

数控车床g72编程实例及解释标题：深入探讨数控车床G72编程：实例及解析引言：数控车床是一种先进的制造工具，它的使用在现代制造业中非常广泛。

在数控车床编程中，G72指令是一个重要的功能，它用于实现车床上的自动化加工。

在本文中，我们将深入研究数控车床G72编程，并提供一些实例和解析，以帮助读者更好地理解这一主题。

第一部分：数控车床G72编程入门1.1 什么是数控车床G72编程？- 简要介绍G72编程的概念和作用。

- 强调G72编程在数控车床上的重要性。

1.2 G72编程的基本语法- 介绍G72编程语法的基本结构。

- 解释常用的G72编程指令和参数。

- 提供一个简单的代码示例，以帮助读者更好地理解语法。

第二部分：数控车床G72编程实例2.1 实例1：内螺纹加工- 解释如何使用G72编程实现车床上的内螺纹加工。

- 提供一个详细的代码示例，并对每个指令进行解析。

- 强调实例中每个指令的作用和影响。

2.2 实例2：外轮廓加工- 演示如何使用G72编程实现车床上的外轮廓加工。

- 提供一个示例代码，并详细解析每个指令的功能和用法。

- 强调实例中使用的技巧和注意事项。

第三部分：数控车床G72编程的进阶技巧3.1 使用G72编程进行重复加工- 详细解释如何使用G72编程实现重复加工。

- 提供一个复杂的代码示例，并对每个指令进行解析和说明。

- 强调如何减少重复代码，提高编程效率。

3.2 G72编程的高级应用- 探讨G72编程在数控车床上的高级应用。

- 介绍一些进阶技巧和技术，如差动进给、切削参数的优化等。

- 强调这些技术的重要性和效果。

总结：通过本文的深入研究，我们对数控车床G72编程有了更全面、深刻和灵活的理解。

我们介绍了G72编程的基本语法和常用指令，并提供了多个实例和解析，帮助读者更好地掌握编程技巧。

我们还讨论了G72编程的进阶技巧和高级应用，以帮助读者进一步提高编程效率和加工质量。

数控车床G72编程是一个复杂而强大的工具，通过学习和实践，我们可以充分发挥其潜力，实现高效、精确的加工。

数控车床编程实例，一次性给你讲清楚！实例一、如图2-16所示工件，毛坯为φ45㎜×120㎜棒材，材料为45钢，数控车削端面、外圆。

1．根据零件图样要求、毛坯情况，确定工艺方案及加工路线1）对短轴类零件，轴心线为工艺基准，用三爪自定心卡盘夹持φ45外圆，使工件伸出卡盘80㎜，一次装夹完成粗精加工。

2）工步顺序① 粗车端面及φ40㎜外圆，留1㎜精车余量。

② 精车φ40㎜外圆到尺寸。

2．选择机床设备根据零件图样要求，选用经济型数控车床即可达到要求。

故选用CK0630型数控卧式车床。

3．选择刀具根据加工要求，选用两把刀具，T01为90°粗车刀，T03为90°精车刀。

同时把两把刀在自动换刀刀架上安装好，且都对好刀，把它们的刀偏值输入相应的刀具参数中。

4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。

5．确定工件坐标系、对刀点和换刀点确定以工件右端面与轴心线的交点O为工件原点，建立XOZ工件坐标系，如前页图2-16所示。

采用手动试切对刀方法（操作与前面介绍的数控车床对刀方法基本相同）把点O作为对刀点。

换刀点设置在工件坐标系下X55、Z20处。

6．编写程序(以CK0630车床为例)按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。

该工件的加工程序如下：N0010 G59 X0 Z100 ；设置工件原点N0020 G90N0030 G92 X55 Z20 ；设置换刀点N0040 M03 S600N0050 M06 T01 ；取1号90°偏刀，粗车N0060 G00 X46 Z0N0070 G01 X0 Z0N0080 G00 X0 Z1N0090 G00 X41 Z1N0100 G01 X41 Z-64 F80 ；粗车φ40㎜外圆，留1㎜精车余量N0110 G28N0120 G29 ；回换刀点N0130 M06 T03 ；取3号90°偏刀，精车N0140 G00 X40 Z1N0150 M03 S1000N0160 G01 X40 Z-64 F40 ；精车φ40㎜外圆到尺寸N0170 G00 X55 Z20N0180 M05N0190 M02实例二如图2-17所示变速手柄轴，毛坯为φ25㎜×100㎜棒材，材料为45钢，完成数控车削。

半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8园弧段）N3 U3.215 W-39.877 R60 （加工R60园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）直线插补指令编程图3.3.5 G01编程实例%3305N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z轴2mm处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）车床编程实例三圆弧插补指令编程%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15圆弧段）N6 G02 X26 Z-31 R5 （加工R5圆弧段）N7 G01 Z-40 （加工Φ26外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位图3.3.8 G02/G03编程实例倒角指令编程图3.3.10.1 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3圆角）N50 U39 W-14 C3 （倒边长为3等腰直角）N60 W-34 （加工Φ65外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）车床编程实例五倒角指令编程%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26外圆）N60 G02 U30 W-15 R15 RL=3（加工R15圆弧，并倒边长为4的直角）N70 G01 Z-70 （加工Φ56外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）图3.3.10.2 倒角编程实例圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ '=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X轴方向快退）N6 Z101.5 （Z轴方向快退到螺纹起点处）N7 X28.6 （X轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X轴方向快退）N10 Z101.5 （Z轴方向快退到螺纹起点处）N11 X28.2 （X轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X轴方向快退）N14 Z101.5 （Z轴方向快退到螺纹起点处）N15 U-11.96 （X轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）恒线速度功能编程图3.3.14 恒线速度编程实例%3314N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15圆弧段）N7 G02 X26 Z-31 R5 （加工R5圆弧段）N8 G01 Z-40 （加工Φ26外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317M03 S400 （主轴以400r/min旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）图3.3.17 G80切削循环编程实例G81指令编程(点画线代表毛坯)图3.3.20 G81切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）图3.3.23 G82切削循环编程实例车床编程实例十一外径粗加工复合循环编制图3.3.27所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。

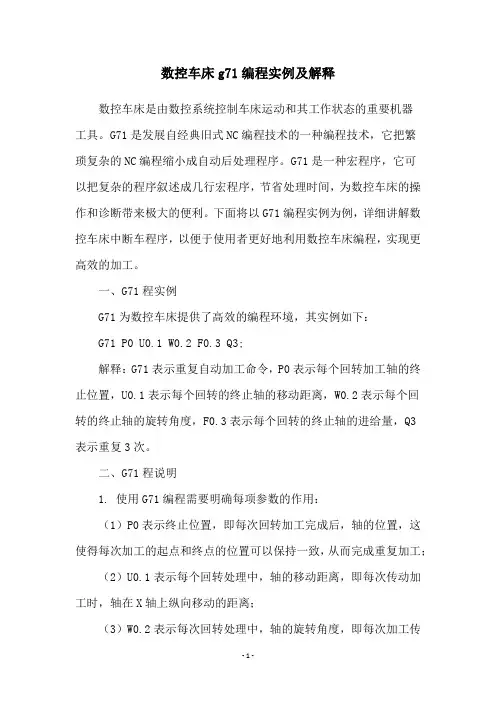

数控车床g71编程实例及解释数控车床是由数控系统控制车床运动和其工作状态的重要机器工具。

G71是发展自经典旧式NC编程技术的一种编程技术，它把繁琐复杂的NC编程缩小成自动后处理程序。

G71是一种宏程序，它可以把复杂的程序叙述成几行宏程序，节省处理时间，为数控车床的操作和诊断带来极大的便利。

下面将以G71编程实例为例，详细讲解数控车床中断车程序，以便于使用者更好地利用数控车床编程，实现更高效的加工。

一、G71程实例G71为数控车床提供了高效的编程环境，其实例如下：G71 P0 U0.1 W0.2 F0.3 Q3;解释：G71表示重复自动加工命令，P0表示每个回转加工轴的终止位置，U0.1表示每个回转的终止轴的移动距离，W0.2表示每个回转的终止轴的旋转角度，F0.3表示每个回转的终止轴的进给量，Q3表示重复3次。

二、G71程说明1. 使用G71编程需要明确每项参数的作用：（1）P0表示终止位置，即每次回转加工完成后，轴的位置，这使得每次加工的起点和终点的位置可以保持一致，从而完成重复加工；（2）U0.1表示每个回转处理中，轴的移动距离，即每次传动加工时，轴在X轴上纵向移动的距离；（3）W0.2表示每次回转处理中，轴的旋转角度，即每次加工传动时，轴在Z轴上沿定向转动的角度；（4）F0.3表示每次回转处理结束时，轴的进给量，即每次加工结束时，轴移动的距离。

2. G71宏程序的运行流程：（1）断车到起点运动：在加工前，将轴移动到起点，用G00或G01指定移动的方式，从而完成断车到起点的运动。

（2）G71的运行：使用G71指令，指定每次回转的参数，如终止位置、移动距离、角度、进给量等，从而实现高效精准的重复加工。

（3）断车回原点：加工完成后，使用G00或G01指令，将轴移动回原点，从而完成断车处理。

以上就是G71编程实例及解释的详细介绍。

数控车床编程除了G71宏程序，还有G02、G03等圆弧加工编程指令，使用者可以根据加工需要灵活组合指令，实现更复杂的加工要求。

数控车床g72编程实例及解释数控车床在现代制造业中扮演着重要的角色，它能够对各种各样的工件进行精确加工。

而G72编程则是数控车床中一个重要的编程方式。

本文将以一个实例为基础，详细介绍G72编程的相关知识，并深入解释其原理和应用。

一、实例介绍假设我们需要在数控车床上加工一个半径不规则的零件，如图所示。

该零件的外轮廓呈现出一个连续的曲线，传统的编程方式无法精确控制车床的刀具轨迹。

这时G72编程就能派上用场了。

[插入图片：零件示意图]二、G72编程原理G72编程是一种面向外轮廓的刀具半径补偿编程方式。

其原理是通过指定刀具半径，在车削时自动将刀具几何轨迹内移。

这样一来，刀具就能够按照预定半径来车削工件，从而完成复杂曲线的加工。

三、编程步骤1. 编写G72代码段我们需要在数控车床程序中编写G72代码段。

例如：G72 Pxx Qyy Rzz其中，P代表初始刀具半径，Q代表最终刀具半径，R代表刀具每转进给距离。

2. 指定补偿方向根据具体的零件形状，我们需要通过G41或G42指令来指定刀具补偿的方向。

G41为左偏补偿，G42为右偏补偿。

3. 设置辅助数据为了实现刀具的准确补偿，还需要在程序中设置一些辅助数据。

初始点坐标、最终点坐标和切入刀具的深度等等。

4. 编写轮廓加工程序在G72代码段之后，我们需要编写具体的车削轮廓加工程序。

该程序将根据G72编程自动计算刀具轨迹，并进行精确的加工。

四、实例分析我们以一个半径不规则的零件为例，演示G72编程的应用。

我们需要在数控车床上编写如下的代码段：G72 P10.0 Q12.5 R0.05接下来，我们使用G41指令来指定左偏补偿，设定辅助数据如下：- 初始点坐标：X0 Y0- 最终点坐标：X50 Y50- 切入刀具深度：Z-0.5我们编写具体的轮廓加工程序，并将其与G72代码段结合起来。

程序运行后，数控车床将按照指定的刀具半径对该零件进行加工。

五、总结与回顾通过本文的实例分析，我们深入探讨了数控车床G72编程的原理和应用。

车床编程实例一%3110N1 G92 X16 Z1 （取消半径编程） （主轴停）（主程序结束并复位） （子程序名）（进刀到切削起点处，注意留下后面切削的余量）（加工R8园弧段）N3U3.215 W-39.877 R60N4 G02 U1.4 W-28.636 R40 （离开已加工表面）（回到循环起点Z 轴处） （调整每次循环的切削量） （子程序结束，并回到主程序）半径编程 N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转） N3 M98 P0003 L6 N4 G00 X16 Z1 （调用子程序，并循环 6次） （返回对刀点）N5 G36 N6 M05 N7 M30 %0003N1 G01 U-12 F100N2 G03 U7.385 W-4.923 R8（加工R60园弧段） （加工切R40园弧段） N5 G00 U4 N6 W73.436N7 G01 U-4.8 F100 N8 M99（主程序程序名）（设立坐标系，定义对刀点的位置）（设立坐标系，定义对刀点的位置） （移到倒角延长线，Z 轴2mm 处） （倒3X 45。

角）（加工①26外圆）（切第一段锥） （切第二段锥） （退刀） （回对刀点） （主轴停）（主程序结束并复位）车床编程实例三圆弧插补指令编程%3308N2 M03 S400 N3 G00 X0 N4 G01 Z0 F60N5 G03 U24 W-24 R15 N6 G02 X26 Z-31 R5 N7 G01 Z-40 N8 X40 Z5（回对刀点）直线插补指令编程 ■&q liOS&图335 G01编程实例N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）%3305N1 G92 X100 Z10 N2 G00 X16 Z2 M03 N3 G01 U10 W-5 F300 N4 Z-48N5 U34 W-10 N6 U20 Z-73 N7 X90N8 G00 X100 Z10 N9 M05 N10 M30（主轴以400r/min 旋转）（到达工件中心） （工进接触工件毛坯） （加工R15圆弧段） （加工R5圆弧段） （加工①26外圆）40图3.3.8 G02/G03编程实例N9 M30 （主轴停、主程序结束并复位车床编程实例四%3310N10 G92 X70 Z10N20 G00 U-70 W-10N30 G01 U26 C3 F100倒角指令编程N40 W-22 R3N50 U39 W-14 C3 N60 W-34N70 G00 U5 W80 N80 M30 （倒R3圆角）（倒边长为3等腰直角）（加工①65外圆）（回到编程规划起点）（主轴停、主程序结束并复位）车床编程实例五倒角指令编程%3310N10 G92 X70 Z10 N20 G00 X0 Z4N30 G01 W-4 F100 N40 X26 C3N50 Z-21（设立坐标系，定义对刀点的位置）（到工件中心）（工进接触工件）（倒3X，（加工①26外圆）45。

数控车床编程实例二：直线插补指令G01数控编程直线插补指令G01数控编程零件图样％3305N1 G92 X100 Z10 M03 S500 T010(设立加工工件坐标系，定义对刀点的位置）N2 G00 X16 Z2 （移到倒角延长线，Z轴2mm处）N3 G01 U10 W-5 F300 (倒3×45°角）N4 Z-48 （加工Φ26外圆)N5 U34 W—10（切第一段锥）N6 U20 Z—73 （切第二段锥）N7 X90 (退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30(主程序结束并复位）数控车床编程实例三：圆弧插补G02/G03指令数控编程圆弧插补指令编程零件图样％3308N1 G92 X40 Z5（设立工件坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min旋转）N3 G00 X0（到达工件中心）N4 G01 Z0 F60（工进接触工件毛坯）N5 G03 U24 W-24 R15 (加工R15圆弧段）N6 G02 X26 Z-31 R5 （加工R5圆弧段）N7 G01 Z-40 （加工Φ26外圆）N8 X40 Z5 （回对刀点）N9 M30（主轴停、主程序结束并复位）数控车床编程实例四：倒角指令数控编程％3310N10 G92 X70 Z10(设立坐标系，定义对刀点的位置）N20 G00 U-70 W—10（从编程规划起点，移到工件前端面中心处)N30 G01 U26 C3 F100（倒3×45°直角)N40 W—22 R3（倒R3圆角）N50 U39 W-14 C3（倒边长为3等腰直角）N60 W—34（加工Φ65外圆)N70 G00 U5 W80（回到编程规划起点）N80 M30(主轴停、主程序结束并复位）数控车床数控编程实例五：倒角指令数控编程二％3310N10 G92 X70 Z10（设立坐标系，定义对刀点的位置）N20 G00 X0 Z4（到工件中心）N30 G01 W-4 F100(工进接触工件）N40 X26 C3 （倒3×45°的直角)N50 Z—21 （加工Φ26外圆）N60 G02 U30 W—15 R15 RL=3 （加工R15圆弧,并倒边长为4的直角) N70 G01 Z-70 （加工Φ56外圆）N80 G00 U10（退刀，离开工件）N90 X70 Z10（返回程序起点位置）M30（主轴停、主程序结束并复位)数控车床编程实例六：圆柱数控螺纹编程圆柱数控螺纹编程零件图样％3312N1 G92 X50 Z120(设立坐标系，定义对刀点的位置）N2 M03 S300(主轴以300r/min旋转)N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1。

数控车床编程实例例1．G01直线插补指令编程如下图所示安装装仿形工件请设置安装装仿形工件,各点坐标参考如下 X向余量4mm坐标点X 直径Z圆弧半径圆弧顺逆A00B300C30-48D64-58E84-73F84-1500-150FUNAC数控车编程如下:O9001N10 G50 X100 Z10 设立坐标系,定义对刀点的位置N20 G00 X16 Z2 M03 移到倒角延长线,Z 轴2mm 处N30 G01 U10 W-5 G98 F120 倒3×45°角N40 Z-48 加工Φ26 外圆N50 U34 W-10 切第一段锥N60 U20 Z-73 切第二段锥N70 X90 退刀N80 G00 X100 Z10 回对刀点N90 M05 主轴停N100 M30 主程序结束并复位G76螺纹切削复合循环,如下图加工螺纹为ZM60×2,工件尺寸见图,其中括弧内尺寸根据标准得到。

FUNAC数控车编程如下:O9010N10 T0101 换一号刀,确定其坐标系N20 G54 G00 X100 Z100 到程序起点或换刀点位置N30 M03 S400 主轴以400r/min 正转N40 G00 X90 Z4 到简单循环起点位置N50 G90 Z-30 加工锥螺纹外表面N60 G00 X100 Z100 M05 到程序起点或换刀点位置N70 T0202 换二号刀,确定其坐标系N80 M03 S300 主轴以300r/min 正转N90 G00 X90 Z4 到螺纹循环起点位置N95 G76 P020000N100 G76 Z-24N110 G00 X100 Z100 返回程序起点位置或换刀点位置N120 M05 主轴停N130 M30 主程序结束并复位xx就是变量号,关于变量号是什么意思再不知道的的话我也就没治了,不过还是教一下吧,变量号就是把数值代入到一个固定的地址中,固定的地址就是变量,一般0 TD系统中有#0~~~#100~#149~~~#500~#531关闭电源时变量#100~#149被初始化成“空”,而变量#500~#531保持数据.我们如果说#100=30那么现在#100地址内的数据就是30了,就是这么简单.好现在我来说一下H代码,大家可以看到A类宏的标准格式中#xx和xx都是数值,而G65表示使用A类宏,那么这个H就是要表示各个数值和变量号内的数值或者各个变量号内的数值与其他变量号内的数值之间要进行一个什么运算,可以说你了解了H代码A类宏程序你基本就可以应用了。
