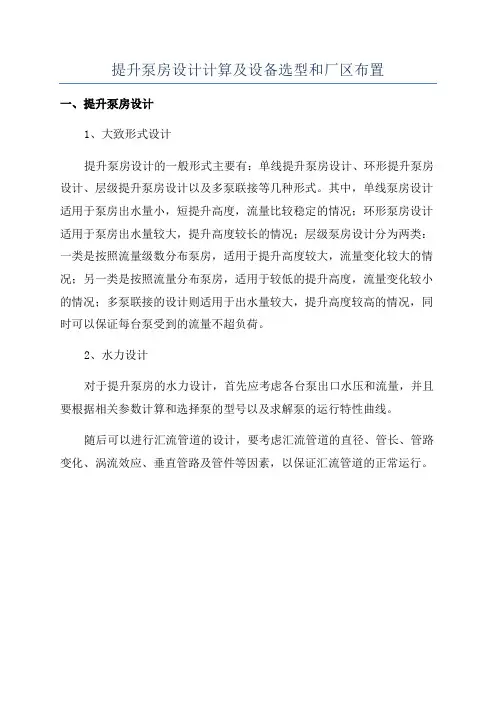

提升泵房设计计算及设备选型和厂区布置

提升泵房设计计算及设备选型和厂区布置
一、提升泵房设计
1、大致形式设计
提升泵房设计的一般形式主要有：单线提升泵房设计、环形提升泵房设计、层级提升泵房设计以及多泵联接等几种形式。

其中，单线泵房设计适用于泵房出水量小，短提升高度，流量比较稳定的情况；环形泵房设计适用于泵房出水量较大，提升高度较长的情况；层级泵房设计分为两类：一类是按照流量级数分布泵房，适用于提升高度较大，流量变化较大的情况；另一类是按照流量分布泵房，适用于较低的提升高度，流量变化较小的情况；多泵联接的设计则适用于出水量较大，提升高度较高的情况，同时可以保证每台泵受到的流量不超负荷。

2、水力设计
对于提升泵房的水力设计，首先应考虑各台泵出口水压和流量，并且要根据相关参数计算和选择泵的型号以及求解泵的运行特性曲线。

随后可以进行汇流管道的设计，要考虑汇流管道的直径、管长、管路变化、涡流效应、垂直管路及管件等因素，以保证汇流管道的正常运行。

取水泵站设计计算书一、流量确定考虑到输水管漏渗和净化站本身用水，取自用水系数α=1.5，则近期设计流量：Q=1.05×100000÷3600÷24=1.215 m³/s远期设计流量：Q=1.05×1.5×100000÷3600÷24=1.823 m³/s二、设计扬程（1）水泵扬程：H=HST+Σh式中HST 为水泵静扬程.Σh 包括压水管水头损失、吸水管路水头损失和泵站内部水头损失采用灵菱型式取水头部。

在最不利情况下的水头损失，即一条虹吸自流管检修时要求另一条自流管通过75%最大设计流量，取水头部到吸水间的全部水头损失为1 米，则吸水间最高水面标高为4.36-1=39.36 米，最低水位标高为32.26-1=31.26 米。

正常情况时，Q=1.215/2=0.608 m³/s,一般不会淤泥，所以设计最小静扬程：HST=42.50-39.36=3.14 m设计最大静扬程：HST=42.50-31.26=11.24 m（2）输水管中的水头损失∑h设采用两条φ900 铸铁管，由徽城给水工程总平面图可知，泵站到净水输水管干线全长1000m ，当一条输水管检修时，另一条输水管应通过75% 设计流量，即：Q=0.75×1.823=1.367 m³ /s，查水力计算表得管内流速v=2.16 m/s, 1000i=5.7m ,所以∑h=1.1×5.7×1000/1000=6.27m （式中1.1 系包括局部水头损失而加大的系数）。

（3）泵站内管路中的水头损失hp其值粗估为2 m（4）安全工作水头hp其值粗估为2 m综上可知，则水泵的扬程为: 设计高水位时：Hmax=11.24+1+6.27+2+2=21.51 m设计低水位时：Hmin=3.14+1+6.27+2+2=13.41 m三、机组选型及方案比较：水泵选型有以下二种方案:方案一: 一台 20sh-19 型水泵(Q=450~650 l/s,H=15~27m, N=148~137KW),近期4 台，3 台工作，一台备用，远期增加一台，4 台工作，一台备用。

水泵房施工设计方案及对策一、方案概述水泵房是水源工程中的重要组成部分，主要起到提供动力、增加水压、保持水源稳定供应的作用。

水泵房施工设计方案必须考虑到安全、可靠、高效的原则。

本文将从水泵选型、布置设计、电气设计、安全防护、应急措施等方面进行详细的探讨。

二、水泵选型1.根据工程需求及水源特点，选择合适的水泵类型，如离心泵、轴流泵等，并根据实际需要来确定水泵的数量和规格。

2.水泵的选型应考虑到水流量、扬程、效率、功率等因素，以确保泵站的正常运行。

三、布置设计1.水泵房的布置应尽量靠近水源，以减少输送管道的长度和压力损失。

2.根据水泵的数量和规格，合理安排泵房内的泵组布局，保证每个泵组都能正常运作，同时设置合适的通道和操作空间，方便维护和检修。

3.在泵房内设置水泵的自动控制装置，实现自动控制和运行监测功能。

四、电气设计1.根据水泵的功率和数量，设计合理的电源系统，保障稳定供电。

2.根据实际需求，选择合适的电缆规格和材质，确保传输的电能不受损失。

3.设置过载保护、短路保护、漏电保护等电气安全设备，确保泵站的安全运行。

五、安全防护1.在水泵房的进出口处设置柵栏，禁止未经许可人员进入。

2.设置高水位报警器、低水位报警器等安全监测设备，及时发现并解决水位异常情况。

3.采取防火、防爆措施，如设置合适的防火墙、灭火器等设备，确保泵房的安全。

六、应急措施1.针对泵站可能出现的突发情况，制定相应的应急预案，如停电、泵组故障等情况。

2.配备应急发电设备，保证泵站在停电时能正常运行。

3.工作人员需定期进行应急演练，熟悉应急措施，提升应急处置能力。

七、施工质量控制1.严格按照相关规范和标准进行施工，确保水泵房的质量符合要求。

2.进行施工过程的质量监督，及时发现并纠正工程中的问题。

3.水泵房竣工后进行必要的验收和检测工作，确保各项指标符合设计要求。

八、项目管理和监督1.设立专门的工程管理小组，负责项目的组织和协调工作。

2.设立监督岗位，对施工过程进行监督，确保工程质量。

提升泵房专项施工方案1. 引言提升泵房作为供水系统重要的设备之一，其施工方案对于供水系统的正常运行和持续供水起着关键作用。

本文将详细介绍提升泵房专项施工方案的设计和实施，并提出一些注意事项和建议。

2. 施工前准备在进行提升泵房施工之前，有一些必要的准备工作需要完成，以确保施工顺利进行。

以下是一些主要的准备环节：2.1 方案设计在施工前，需要进行提升泵房方案的设计工作。

方案设计应包括泵房的布局、设备选型、管道布置等内容。

设计时需要考虑到供水系统的特点，并确保设计方案符合相关的标准和规范。

2.2 材料采购根据方案设计，需要采购相应的材料和设备。

材料采购需根据实际需要进行清单编制，并根据供应商的要求进行采购。

在采购过程中，要确保材料的质量和供应商的信誉度。

2.3 施工人员培训在施工前，需要对相关施工人员进行培训，使其了解提升泵房施工的相关流程和要求。

培训内容可以包括施工安全、设备操作和维护等。

3. 施工流程提升泵房施工的流程主要包括以下几个环节：3.1 土建施工土建施工是提升泵房施工的首要环节。

在进行土建施工之前，需要进行地基处理和基础施工。

地基处理需要根据土壤情况进行，并在基础施工中采用适当的材料和工艺，以确保泵房的稳定性和耐久性。

3.2 设备安装设备安装是提升泵房施工的关键环节。

在设备安装中，需要根据方案设计将各种设备进行安装和连接，包括泵站设备、管道、阀门等。

在安装过程中，需要注意设备的位置布置和连接方式，以确保供水系统的正常运行。

3.3 电气接线电气接线是提升泵房施工的重要环节之一。

在进行电气接线时，需要严格按照相关标准进行操作，确保接线的可靠性和安全性。

同时，还要注意避免电器设备之间的干扰，以防止供水系统发生故障。

3.4 调试和试运行在施工完成后，需要进行泵房的调试和试运行。

这一过程主要包括设备的启停、管道的通水和水质的检测等。

通过调试和试运行，可以确保提升泵房的各项设备和系统都正常运行，并满足供水系统的要求。

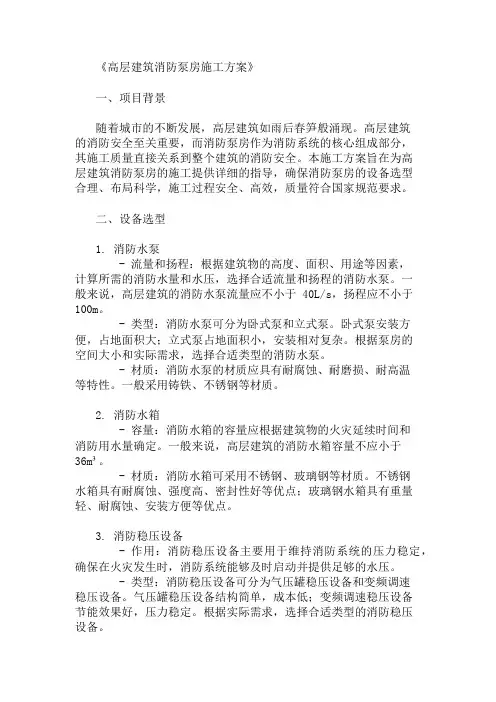

《高层建筑消防泵房施工方案》一、项目背景随着城市的不断发展，高层建筑如雨后春笋般涌现。

高层建筑的消防安全至关重要，而消防泵房作为消防系统的核心组成部分，其施工质量直接关系到整个建筑的消防安全。

本施工方案旨在为高层建筑消防泵房的施工提供详细的指导，确保消防泵房的设备选型合理、布局科学，施工过程安全、高效，质量符合国家规范要求。

二、设备选型1. 消防水泵- 流量和扬程：根据建筑物的高度、面积、用途等因素，计算所需的消防水量和水压，选择合适流量和扬程的消防水泵。

一般来说，高层建筑的消防水泵流量应不小于 40L/s，扬程应不小于100m。

- 类型：消防水泵可分为卧式泵和立式泵。

卧式泵安装方便，占地面积大；立式泵占地面积小，安装相对复杂。

根据泵房的空间大小和实际需求，选择合适类型的消防水泵。

- 材质：消防水泵的材质应具有耐腐蚀、耐磨损、耐高温等特性。

一般采用铸铁、不锈钢等材质。

2. 消防水箱- 容量：消防水箱的容量应根据建筑物的火灾延续时间和消防用水量确定。

一般来说，高层建筑的消防水箱容量不应小于36m³。

- 材质：消防水箱可采用不锈钢、玻璃钢等材质。

不锈钢水箱具有耐腐蚀、强度高、密封性好等优点；玻璃钢水箱具有重量轻、耐腐蚀、安装方便等优点。

3. 消防稳压设备- 作用：消防稳压设备主要用于维持消防系统的压力稳定，确保在火灾发生时，消防系统能够及时启动并提供足够的水压。

- 类型：消防稳压设备可分为气压罐稳压设备和变频调速稳压设备。

气压罐稳压设备结构简单，成本低；变频调速稳压设备节能效果好，压力稳定。

根据实际需求，选择合适类型的消防稳压设备。

4. 阀门和管道- 阀门：消防泵房内的阀门应采用优质的闸阀、蝶阀、止回阀等，确保阀门的密封性和可靠性。

阀门的材质应与管道材质相匹配。

- 管道：消防泵房内的管道应采用耐腐蚀、耐压的钢管或镀锌钢管。

管道的连接方式应采用焊接、法兰连接或沟槽连接，确保管道的连接牢固、密封性好。

提升泵房设计计算及设备选型和厂区布置2.3提升泵房设计计算本次设计运用SBR 法，对于小规模污水处理厂，可只考虑一次污水提升。

污水提升后进入沉砂池，然后进入SBR 池，消毒池。

设计流量Q max =0. 65m 3/s ，集水池最高水位为79.93m ，出水管提升至细格栅，出水管长度为5m ，细格栅水面标高为85.001m 。

泵站设在处理厂内，泵站的地面高程为81.50m 。

泵房形式：为运行方便，本次设计采用自灌式泵房，流量小于2m 3/s 。

（1）集水间的设计计算选择集水池与机器间合建式的圆形泵站，考虑3台水泵（2用一备），每台水泵的设计流量为：Q 1=Q max 0. 65==0. 325m 3/s 。

22集水间的容积计算： V 总=V 有效+V 死水采用一台泵最大流量是5min 的出水量设计，则集水池的容积为： V 有效=Q 1?t =0. 325?5?60=97. 5m 3 取集水池有效水深H =2m ，则集水池面积为：97. 5F ===48. 75m 2H 2死水容积为最低水位以下的容积：设吸水喇叭口距池底高度取0.5m ，最低水位距喇叭口0.5m 。

则： V 死水=48.75?1=48.75m 3V 总=V 有效+V 死水=48. 75+48. 75=97. 5m 3 集水池水位为：h 1=2+0. 5+0. 5=3mV 有效集水池总高为：H =h 1+h 2=3+0. 5=3. 5m （超高h 2取0.5m ）（2）泵房机器间设计计算经过格栅的水头损失为0.07m①集水池正常工作水位与所需提升经常高水位之间的高差为：85. 001-(79. 93-3) =8. 071m ②出水管管线水头损失每一台泵单用一根出水管，其流量为Q max 0. 65Q 1===0. 325m 3/s ，选用管径为DN600mm ，的铸铁管，差22手册可得流速v =1. 33m /s （介于0.8～2.5m 之间），1000i=3.68。

提升泵房设计计算及设备选型和厂区布置泵房是水处理工程中的重要设施，其设计计算及设备选型和厂区布置对于工程的运行效率和安全性至关重要。

本文将从提升泵房设计计算、设备选型和厂区布置的角度进行讨论。

一、提升泵房设计计算1.水量计算：在设计泵房时，需要首先明确需要提升的水量。

根据工程的需求，结合用水设备的用水量和用水时段的特点，可以计算出泵房的设计流量。

同时，还需要考虑峰值流量和容错能力，以确保泵房可以满足系统的需求。

2.扬程计算：泵房的扬程是指泵站泵入水的总扬程，包括输配水管道的摩擦阻力、管网高差、泵站出水管道的阻力等因素。

通过计算泵站的总扬程，可以选择符合扬程要求的泵体。

3.功率计算：泵站的功率计算是指泵站所需驱动装置的功率大小。

通常可以通过泵站的扬程和流量计算出功率，并选择适当的电机进行驱动。

二、设备选型1.泵的选型：根据需要提升的水量和所需扬程，可以选择合适的泵进行选型。

在选型时，还需要考虑泵的效率、稳定性、可靠性等因素，并根据现场条件选择合适的材料和结构。

2.控制系统的选型：泵房的控制系统是实现自动化控制和监测的重要组成部分。

根据泵房的特点和需求，选择合适的自动控制系统和监测仪器，以提高运行效率和安全性。

三、厂区布置1.建筑结构布置：泵房的建筑结构布置应考虑泵的安装位置、操作区域、设备维修通道等因素。

合理的布置可以提高操作的便利性和设备的维护率。

2.设备布局：不同设备之间的布局应科学合理，以保证泵房设备的安全运行和方便维护。

同时，还需要考虑管道的布置，以便于水的流向和调控。

3.前处理设施布置：根据水质特点，可能需要额外增设前处理设施，如细网过滤器、除磷、除氨等设备。

这些设备的布置也需要充分考虑操作的便利性和运行效率。

总结起来，提升泵房设计计算及设备选型和厂区布置需要综合考虑水量、扬程、功率等因素，并根据系统需求选择合适的设备。

同时，在厂区布置时需要考虑建筑结构、设备布局和前处理设施等方面的因素。

泵站机方案选型与设计泵站是水利工程中的重要组成部分，主要用于水的输送、提升和调节。

选择适当的泵站机方案对于水利工程的安全、稳定和高效运行至关重要。

下面我们将介绍泵站机方案的选型与设计。

一、泵站机方案选型1.泵站类型选型按照泵站的工作方式和用途，可以分为很多不同的类型，如流量调节泵、变频泵、污水泵站等等。

在进行泵站机方案选型时，应根据具体用途选择合适的泵站类型。

一般而言，选择泵站类型应考虑以下几个方面：（1）工程需求：根据工程的用途和要求，选择适当的泵站类型，如泵站的大小、流量、水位等。

（2）成本预算：在进行泵站机的选型时，需要考虑成本预算，以在预算范围内选择合适的泵站类型和设备。

（3）能耗和效率：不同类型的泵站机在能耗和效率方面有着不同的差异，应根据实际情况选择合适的泵站类型，以确保其能够高效工作。

2.泵站机品牌选型在泵站机方案选型时，选择品牌也是非常重要的。

一个良好的品牌可以保证产品的质量、服务和售后支持，同时可以降低运营成本和风险。

在选择品牌时，需要考虑以下几个方面：（1）品牌信誉度：选择具有良好信誉度的品牌，能够保证产品的质量、服务和售后支持。

（2）品牌声誉：一个好的品牌，具有良好的声誉和口碑，能够为泵站的正常运行提供保障。

（3）技术研发能力：技术研发能力强的品牌，能够保证产品的质量和稳定性，并提供更好的技术支持和服务。

二、泵站机方案设计泵站机方案的设计应根据泵站的实际情况，结合泵站机本身的特点和用途，以提高泵站的效率、降低运营成本、增强安全性为目标，进行合理的设计。

1.泵站机的布局设计泵站机的布局设计应考虑泵房面积、水井规格，以及设备的压力、流量等参数。

合理的泵站布局，能够保证泵站的运行稳定性和安全性，使设备处于适当的安装位置，减少对环境的影响，能更好的达到运行的效果。

2.泵站机的设备配置设计泵站机的设备配置设计应根据泵站机的用途和泵站机型选型，合理配置设备，满足泵站机的运行要求。

在设备配置设计中，需要考虑以下几个方面：（1）泵站机的运行规范：根据规范选择合适的设备，能够保证泵站的运行规范。

泵房提升工程方案及流程一、工程背景泵房是供水系统中的关键设施，其运行稳定与否直接关系到供水系统的正常运行和供水质量。

然而，随着城市发展和年久失修，许多泵房设施已经老化，设备陈旧，性能逐渐下降，甚至出现了一些运行故障，影响了供水系统的正常运行。

因此，对泵房设施进行提升改造已经成为当前供水系统维护和改进的重要任务。

二、泵房提升工程方案1. 工程目标：本次泵房提升工程的目标是通过对现有泵房设施的升级更换和优化配置，达到提高供水系统稳定性和效率的目的，确保居民和企业的正常用水需求和城市供水系统的可持续发展。

2. 工程内容：本次泵房提升工程主要包括以下内容：（1）设备更换升级：根据泵房设备的年限和性能情况，对旧有水泵、管道、阀门、控制设备等进行更换或升级，提高设备的运行效率和可靠性。

（2）布局优化：根据供水系统的实际运行情况，对泵房设施的布局进行优化，使之更加符合工艺要求，并提高操作的便利性。

（3）技术改造：引入先进的自动化控制系统和监测仪器，提高泵房的智能化水平，降低运行成本和人工干预，提高系统的自动化程度。

（4）安全保障：对泵房的安全设施进行全面检测和升级，确保设施运行的安全可靠性，防范发生事故。

3. 工程周期：整个泵房提升工程预计周期为6个月，包括方案设计、设备采购、建设实施和调试等多个阶段，确保改造工程顺利进行。

4. 技术方案：根据目前泵房设施的情况和国内最新的技术和设备应用情况，本次提升工程选用先进的水泵、节能设备和智能控制系统，以提高供水系统的整体运行效率和水质稳定性。

5. 设备选型：本工程选择高效、低噪声、低能耗的水泵设备，根据供水系统的实际需求和运行特点，选择合适的泵以及匹配的管道和连接件，确保泵房提升后的设备能够更好地满足供水系统的运行要求。

6. 成本预算：根据工程的具体内容和技术方案，进行详细的成本预算，包括设备购置、施工费用、人工和材料等方面，确定提升工程的总投资额和预期运营成本等。

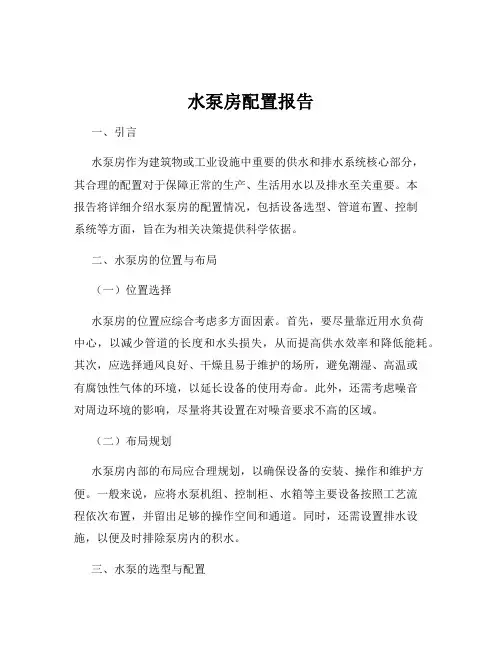

水泵房配置报告一、引言水泵房作为建筑物或工业设施中重要的供水和排水系统核心部分，其合理的配置对于保障正常的生产、生活用水以及排水至关重要。

本报告将详细介绍水泵房的配置情况，包括设备选型、管道布置、控制系统等方面，旨在为相关决策提供科学依据。

二、水泵房的位置与布局（一）位置选择水泵房的位置应综合考虑多方面因素。

首先，要尽量靠近用水负荷中心，以减少管道的长度和水头损失，从而提高供水效率和降低能耗。

其次，应选择通风良好、干燥且易于维护的场所，避免潮湿、高温或有腐蚀性气体的环境，以延长设备的使用寿命。

此外，还需考虑噪音对周边环境的影响，尽量将其设置在对噪音要求不高的区域。

（二）布局规划水泵房内部的布局应合理规划，以确保设备的安装、操作和维护方便。

一般来说，应将水泵机组、控制柜、水箱等主要设备按照工艺流程依次布置，并留出足够的操作空间和通道。

同时，还需设置排水设施，以便及时排除泵房内的积水。

三、水泵的选型与配置（一）水泵类型根据不同的用途和工况，水泵可分为离心泵、轴流泵、混流泵等多种类型。

在水泵房的配置中，通常选用离心泵，因其具有流量范围广、扬程高、效率较高等优点，适用于大多数供水和排水系统。

（二）流量与扬程的确定水泵的流量应根据建筑物或工业设施的最大用水量来确定，并考虑一定的余量。

扬程则需根据供水高度、管道阻力以及用水点的压力要求等因素进行计算。

在确定流量和扬程时，应进行详细的水力计算，以确保水泵的选型准确无误。

（三）水泵数量为保证供水的可靠性，一般应配置多台水泵。

通常采用一用一备或多用一备的方式，当一台水泵出现故障时，备用泵能够自动投入运行，不影响正常供水。

（四）水泵的安装水泵的安装应严格按照厂家的安装说明书进行，确保水泵的水平度和同心度符合要求。

同时，还需安装减震装置，以减少水泵运行时产生的振动和噪音。

四、管道系统的配置（一）管道材质管道材质的选择应根据水质、压力、温度等因素综合考虑。

常见的管材有钢管、铸铁管、塑料管等。
