电阻的测量之欧姆表测电阻

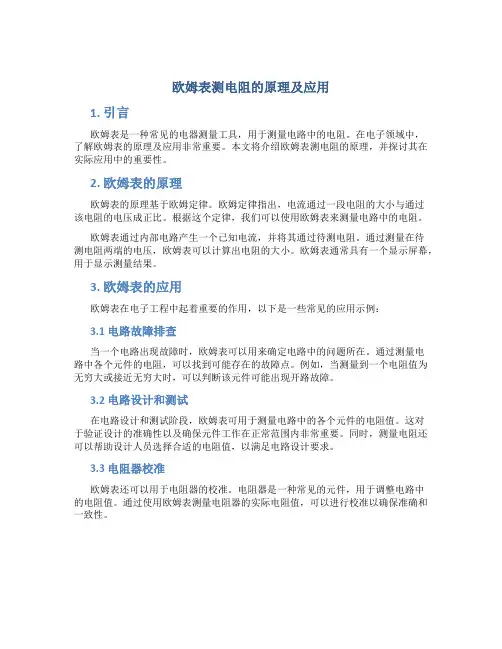

欧姆表测电阻的原理及应用1. 引言欧姆表是一种常见的电器测量工具，用于测量电路中的电阻。

在电子领域中，了解欧姆表的原理及应用非常重要。

本文将介绍欧姆表测电阻的原理，并探讨其在实际应用中的重要性。

2. 欧姆表的原理欧姆表的原理基于欧姆定律。

欧姆定律指出，电流通过一段电阻的大小与通过该电阻的电压成正比。

根据这个定律，我们可以使用欧姆表来测量电路中的电阻。

欧姆表通过内部电路产生一个已知电流，并将其通过待测电阻。

通过测量在待测电阻两端的电压，欧姆表可以计算出电阻的大小。

欧姆表通常具有一个显示屏幕，用于显示测量结果。

3. 欧姆表的应用欧姆表在电子工程中起着重要的作用，以下是一些常见的应用示例：3.1 电路故障排查当一个电路出现故障时，欧姆表可以用来确定电路中的问题所在。

通过测量电路中各个元件的电阻，可以找到可能存在的故障点。

例如，当测量到一个电阻值为无穷大或接近无穷大时，可以判断该元件可能出现开路故障。

3.2 电路设计和测试在电路设计和测试阶段，欧姆表可用于测量电路中的各个元件的电阻值。

这对于验证设计的准确性以及确保元件工作在正常范围内非常重要。

同时，测量电阻还可以帮助设计人员选择合适的电阻值，以满足电路设计要求。

3.3 电阻器校准欧姆表还可以用于电阻器的校准。

电阻器是一种常见的元件，用于调整电路中的电阻值。

通过使用欧姆表测量电阻器的实际电阻值，可以进行校准以确保准确和一致性。

3.4 电子教育和实验欧姆表是一个非常有用的工具，用于电子教育和实验。

它可以帮助学生理解欧姆定律，并通过测量电阻值来验证实验结果。

同时，欧姆表还可以用于构建简单的电子电路，帮助学生掌握电路原理和电阻计算方法。

4. 注意事项在使用欧姆表测量电阻时，我们需要注意以下几点：•在测量前，确保电路已经断开，以避免对测量结果产生干扰。

•使用正确的量程和测量模式，以确保测量结果的准确性。

•在测量过程中，注意测量引线的接触是否良好，以避免测量误差。

电阻测量常用方法解析电阻的测量是高中物理电学实验中的一个基本实验，是物理实验教学的重点和难点，也是历年高考考查的热点之一。

电阻的测量方法从大的方面来讲，可以分为直接测量和间接测量，而间接测量又可以有许多不同的方法。

尽管电阻测量的方法多种多样，但都有规律可循。

下面介绍六种常用的测量电阻的方法。

1.欧姆表法（直接测量法）1.1测量原理：闭合电路欧姆定律1.2具体方法：将多用电表选择开关旋至欧姆档，先试接，观察指针偏转的角度，再确定倍率进行欧姆调零，然后接入被测电阻，读出示数。

1.3说明：利用欧姆表测电阻虽可直接测出电阻的大小，方便、快捷，但误差较大。

为了减小误差，通常需使指针指在中值电阻附近。

利用欧姆表测电阻，每次换档后需重新进行欧姆调零，测量后将选择开关旋至OFF 或交流电压的最高档。

长期不用时，需将电池取出。

2.伏安法2.1测量原理：伏安法测电阻的实验原理是部分电路欧姆定律，即测出待测电阻R x 两端的电压U 和通过的电流I ，再根据IUR x求得。

2.2测量电路：伏安法测电阻的测量电路有两种，“电流表外接法”（如图1所示）和“电流表内接法”（如图2所示）。

2.3说明：由于电流表和电压表本身有内阻，故这两种测量电路都不可避免地会出现系统误差。

“电流表外接法”由于电压表的分流作用，电流表中的电流（读数）会大于待测电阻R x 中的电流，故测量值小于真实值。

显然，利用“电流表外接法”测电阻时，要求R V >>R x 。

而“电流表内接法”由于电流表的分压作用，电压表的读数会大于待测电阻R x 两端的电压，故测量值大于真实值。

显然，利用“电流表内接法”测电阻时，要求R x >>R A 。

①在已知待测电阻大约阻值的情况下，根据R V >>R x 还是R x >>R A ，来确定是利用“电流表外接法”还是“电流表内接法”。

②在不知待测电阻大约阻值的情况下，可以利用“试触法”（如图3所示）来确定是利用“电流表外接法”还是“电流表内接法”：若电流表的示数变化较大，说明电压表的分流影响大，而应采用“电流表内接法”；若电压表的示数变化较大，则说明电流表的分压影响大，而应采用“电流表外接法”。

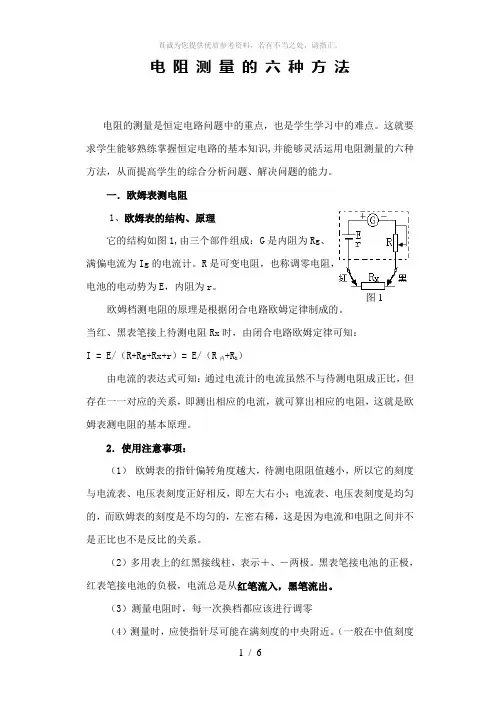

电阻测量的六种方法电阻的测量是恒定电路问题中的重点，也是学生学习中的难点。

这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法，从而提高学生的综合分析问题、解决问题的能力。

一．欧姆表测电阻1、欧姆表的结构、原理它的结构如图1,由三个部件组成：G是内阻为Rg、满偏电流为Ig的电流计。

R是可变电阻，也称调零电阻，电池的电动势为E，内阻为r。

图1 欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。

当红、黑表笔接上待测电阻Rx时，由闭合电路欧姆定律可知：I = E/（R+Rg+Rx+r）= E/（R内+R X）由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存在一一对应的关系，即测出相应的电流，就可算出相应的电阻，这就是欧姆表测电阻的基本原理。

2．使用注意事项：（1）欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。

（2）多用表上的红黑接线柱，表示＋、－两极。

黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。

（3）测量电阻时，每一次换档都应该进行调零（4）测量时，应使指针尽可能在满刻度的中央附近。

（一般在中值刻度的1/3区域）（5）测量时，被测电阻应和电源、其它的元件断开。

（6）测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF 档。

二．伏安法测电阻1．原理：根据部分电路欧姆定律。

2．控制电路的选择控制电路有两种：一种是限流电路（如图2）；另一种是分压电路。

（如图3） （1）限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。

其优点是节省能量；一般在两种控制电路都可以选择的时候，优先考虑限流电路。

电阻的测量几种方法电阻是电路中常用的元件，用来控制电流的大小。

为了准确地测量电阻值，人们发展了多种方法。

下面将介绍几种常用的电阻测量方法。

1.电桥法电桥法是一种最常用的测量电阻的方法。

通过调节电桥上的电阻，使电桥两侧电压相等，即平衡条件，可以测量未知电阻的值。

电桥法主要适用于需要精确测量小阻值的情况，例如测量电阻器。

2.欧姆表欧姆表是一种常见的电阻测量仪器。

它利用电流通过电阻产生的电压与电阻成正比的原理，通过测量电压和电流的比值来计算电阻值。

欧姆表的测量范围一般较广，可以测量大范围的电阻值。

不过需要注意的是，欧姆表测量时需要断开电路，因此只适用于断电情况下的测量。

3.电流法电流法是一种简单的电阻测量方法。

该方法通过测量通过电阻的电流来计算电阻值。

测量时，将电阻与已知电压源连接，并测量通过电阻的电流，利用欧姆定律即可计算出电阻值。

电流法适用于测量小阻值的电阻，并且不需要断电。

4.电压比法电压比法是一种间接测量电阻值的方法。

该方法利用标准电阻和未知电阻组成电压分压器，通过测量分压比例来计算未知电阻值。

电压比法适用于测量高阻值或非线性电阻的情况。

5.恒流源法恒流源法是一种高精度的电阻测量方法。

该方法通过将已知电流通过待测电阻产生的电压与标准电压源产生的电压进行比较，从而测量电阻值。

恒流源法适用于需要高精度测量小阻值的情况。

除了以上的方法，还有一些特殊的测量方法，如四端子法和反射法等。

四端子法能够消除电阻的接触电阻和引线电阻对测量结果的影响，适用于高精度测量小阻值的情况。

反射法则利用电磁波在电阻上的反射特性，通过测量反射波的幅度和相位差来计算电阻值，适用于测量阻值较大的电阻。

总结起来，电阻的测量方法有电桥法、欧姆表、电流法、电压比法、恒流源法等多种方法，可以根据不同的测量需求选择合适的方法进行测量。

电阻测量方法汇总电阻的测量是恒定电路问题中的重点，也是学生学习中的难点。

这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法，从而提高学生的综合分析问题、解决问题的能力。

一．欧姆表测电阻 1、欧姆表的结构、原理它的结构如图1,由三个部件组成：G 是内阻为Rg 、 满偏电流为Ig 的电流计。

R 是可变电阻，也称调零电阻， 电池的电动势为E ，内阻为r 。

欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。

当红、黑表笔接上待测电阻Rx 时，由闭合电路欧姆定律可知：I = E/（R+Rg+Rx+r ）= E/（R 内+R X ） 由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存在一一对应的关系，即测出相应的电流，就可算出相应的电阻，这就是欧姆表测电阻的基本原理。

2．使用注意事项：（1） 欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。

（2）多用表上的红黑接线柱，表示＋、－两极。

黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。

（3）测量电阻时，每一次换档都应该进行调零（4）测量时，应使指针尽可能在满刻度的中央附近。

（一般在中值刻度的1/3区域） （5）测量时，被测电阻应和电源、其它的元件断开。

（6）测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF 档。

二．伏安法测电阻1．原理：根据部分电路欧姆定律。

2．控制电路的选择图 1图2控制电路有两种：一种是限流电路（如图2）； 另一种是分压电路。

（如图3）（1）限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。

其优点是节省能量；一般在两种控制电路都可以选择的时候，优先考虑限流电路。

电阻测量的六种方法电阻的测量是恒定电路问题中的重点，也是学生学习中的难点。

这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法，从而提高学生的综合分析问题、解决问题的能力。

一．欧姆表测电阻1、欧姆表的结构、原理它的结构如图1,由三个部件组成：G是内阻为Rg、满偏电流为Ig的电流计。

R是可变电阻，也称调零电阻，电池的电动势为E，内阻为r。

图1 欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。

当红、黑表笔接上待测电阻Rx时，由闭合电路欧姆定律可知：I = E/（R+Rg+Rx+r）= E/（R内+R X）由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存在一一对应的关系，即测出相应的电流，就可算出相应的电阻，这就是欧姆表测电阻的基本原理。

2．使用注意事项：（1）欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。

（2）多用表上的红黑接线柱，表示＋、－两极。

黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。

（3）测量电阻时，每一次换档都应该进行调零（4）测量时，应使指针尽可能在满刻度的中央附近。

（一般在中值刻度的1/3区域）（5）测量时，被测电阻应和电源、其它的元件断开。

（6）测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF 档。

二．伏安法测电阻1．原理：根据部分电路欧姆定律。

2．控制电路的选择控制电路有两种：一种是限流电路（如图2）；另一种是分压电路。

（如图3） （1）限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。

其优点是节省能量；一般在两种控制电路都可以选择的时候，优先考虑限流电路。

几种测量电阻阻值的方法严水洲电阻的测量是中学物理中的基本测量，其中涉及到的物理规律有：部分电路的欧姆定律，闭合电路的欧姆定律，串、并联电路的特点；电学仪器和元件有：电压表、电流表、多用电表、电阻箱、滑动变阻器、标准电阻、开关、导线等；考查内容包括实验原理、实验电路及实验方案的设计、实验器材的选择和正确使用及实验数据的处理，下面对电阻阻值测量的几种方法进行原理和误差的比较。

一、欧姆表测电阻1、常用模拟欧姆表常用模拟欧姆表其原理是闭合电路的欧姆定律，原理如图1所示G 是内阻为g R 满偏电流为g I 的电流表表头，R 是可变电阻，也叫欧姆调零电阻，电池的电动势为E ，内电阻为r ，当红黑表笔相接时，调节R 的阻值，使g g I Rr R E=++，则指针指到满刻度，表明红黑表笔间的电阻为零，当红黑表笔不接触时，电路中没有电流，指针不偏转，即指着电流表的零点，表明表笔间的电阻是无穷大的，当红黑表笔间接入某一电阻x R 时，则通过电流表的电流xg R R r R EI +++=，x R 改变，I 也随之改变，可见每一个x R 的值有一个对应的电流I ，如果我们在刻度盘上直接标出与I 对应的电阻x R 的值，那么只要用红黑表笔分别接触待测电阻的两端就可以从表盘上直接读出它的阻值。

当指针恰好指向表盘刻度中央时，此时2g I I ＝，表示R r R R g x ++=，因此，R r R g ++也称为欧姆表的中值电阻。

由xg R R r R EI +++=也可看出I 与x R 并不是线性关系，因此欧姆表表盘刻度并不均匀。

黑表笔 红表笔 图1—用欧姆表只能粗测电阻，使用时应合理选择量程，使指针指在量程的31~32区域，若使用时，指针偏转较小，则应换用较大的档位，反之，若使用时指针偏转较大，则应换用较小档位，并且每次换档之后都要进行欧姆调零，以便减小测量误差。

欧姆表测电阻由于只能粗测，因此读数时一般只读取两位有效数字。

电阻的测量(七种方法电阻是描述电流通过时电压下降的程度的物理量，是电路中一种常见的基本器件。

测量电阻是电子工程师、电气工程师等领域中必备的一项基本技能。

下面介绍七种常见的电阻测量方法。

1.欧姆表法欧姆表法是最常用的测量电阻的方法之一、欧姆表的测量原理是通过在待测电阻上施加一个已知电压，并通过表笔引线测量通过电阻的电流来计算电阻值。

欧姆表常用于测量较大的电阻值。

2.桥式法桥式法是一种精确测量电阻值的方法。

桥式法基于维尔斯通电桥原理，通过调节电桥中的电阻，使得电桥平衡，从而获得待测电阻的准确值。

桥式法对精度要求较高的场合下常用。

3.脉冲法脉冲法利用脉冲电信号在电阻上的响应来测量电阻值。

该方法通过测量脉冲信号在电阻上的电压和电流，从而计算出电阻值。

脉冲法通常精度较高，适用于较小的电阻测量。

4.串联换流法串联换流法是一种间接测量电阻值的方法，通常用于测量较大电阻值。

该方法通过串联一个已知电阻和待测电阻，测量它们之间的电压差和电流，利用欧姆定律计算出待测电阻的值。

5.幅差法幅差法是一种电桥测量电阻法的变种。

该方法通过利用两个电桥，其中一个电桥上有待测电阻，另一个电桥为参考电桥，通过比较两个电桥的电压差，得到待测电阻的值。

6.伏安法伏安法是通过测量电阻上的电压和电流来计算电阻值的方法。

该方法通过测量电阻两端的电压和通过电阻的电流来计算电阻值。

伏安法通常适用于较小的电阻测量。

7.万用表法万用表是一种常用的多功能测量仪器，可以用来测量电压、电流、电阻等物理量。

其中，电阻测量是万用表的基本功能之一、通过选择合适的档位和连接电路，可以直接读取电阻值。

总结起来，电阻的测量有欧姆表法、桥式法、脉冲法、串联换流法、幅差法、伏安法和万用表法等七种常见方法。

不同的方法适用于不同的电阻范围和精度要求。

在实际应用中，根据需要选择合适的方法进行电阻测量。
