摄像机基础培训（三）一、CCD彩色摄像机的主要技术指标或测量方法1、CCD彩色摄像机的主要技术指标（１）CCD尺寸，亦即摄像机靶面。
一般来说，尺寸越大，包含的像素越多，清晰度就越高，性能也就越好。
在像素数目相同的条件下，尺寸越大，则显示的图像层次越丰富。
（２）CCD像素，是CCD的主要性能指标，它决定了显示图像的清晰程度，分辨率越高，图像细节的表现越好。
CCD是由面阵感光元素组成，每一个元素称为像素，像素越多，图像越清晰。
现在市场上大多以25万和38万像素为划界，38万像素以上者为高清晰度摄像机。
（３）水平分辨率。
彩色摄像机的典型分辨率是在320到500电视线之间，主要有330线、380线、420线、460线、500线等不同档次。
分辨率是用电视线（简称线TV LINES）来表示的，彩色摄像头的分辨率在330-500线之间。
分辨率与CCD和镜头有关，还与摄像头电路通道的频带宽度直接相关，通常规律是1MHz的频带宽度相当于清晰度为80线。
频带越宽，图像越清晰，线数值相对越大。
分辨率是水平线的数量乘上。
因此最高垂直分辨率为：NTSC ：525 X =393 条；PAL ：625 X = 470 条。
水平分辨率测量方法：a、检验(解析)图：将摄影机直接拍摄检验图，在监视器上直接读取垂直及水平分辨率。
当多个摄像机进行测试时，应使用相同镜头，（推荐使作定焦、二可变镜头），以测试卡中心圆出现在监视器屏幕的左右边为准，清晰准确的数出已给的刻度线共10组垂直线和10组水平线。
分别代表着垂直清晰度和水平清晰度，并给出相应的线数。
如垂直350线水平800线。
此时最好用高线的黑白监视器。
测试时可在远景物聚焦，也可边测边聚焦。
最好能两者兼用，可看出此摄像机的差异（对远近会聚）。
b、频宽测量：使用示波器测量摄影机读取图像讯号频宽, 测量出频宽再乘80就是摄影机的分辨率，如：测量出频宽为5 MHZ，则用5 X 80 =400 条。
摄像头品质检测规范
一、总则
1.1、本规范适用于摄像头的品质检测。
1.2、产品质量检测中，测量参数有：
（1）曝光度
（2）色彩分辨率
（3）噪声
（4）聚焦
（5）线路
（6）图像失真
（7）图像变形
1.3、摄像头品质检测规范的执行对象是检测摄像头产品质量的工程师们、测试机构们等。
二、摄像头曝光度测试
2.1、曝光度测试的目的是测量摄像头的曝光度，以便了解摄像头的表现能力。
2.2、曝光度测试的工具：色彩校正仪，测试灯等；
2.3、曝光度测试的具体操作：
（1）将摄像头挂在测试灯下；
（2）调节测试灯的亮度；
（3）将色彩校正仪放置在摄像头的后方，然后调节色彩校正仪的亮度；
（4）摄像头拍摄实物图像，实物图像由色彩校正仪显示；
（5）记录测试灯的亮度和色彩校正仪的亮度；
（6）重复2-5步，完成曝光度测试。
三、摄像头色彩分辨率测试
3.1、色彩分辨率测试的目的是测量摄像头的色彩分辨率，以便了解摄像头实现的色彩表现力。
3.2、色彩分辨率测试的工具：标准模板，色彩校正仪；
3.3、色彩分辨率测试的具体操作：
（1）将摄像头挂在支撑结构上；。
摄像头试验检验指导书
一、定义
摄像头（camera）是用来记录图像或视频信号的一种电子设备。
摄像
头的试验和检验是指在实际应用中，确保摄像头的正常工作，确保摄像头
能够正确地记录图像和视频信号，并且确保摄像头的画面质量。
二、摄像头试验与检验的主要内容
1.电气试验：测试摄像机的工作电压、电流和耗散电功率等是否正常，以及摄像机的主要部件的运行是否正常。
2.动态试验：测试摄像机的输入到输出的图像质量，检查摄像机是否
能够清晰记录图像和视频信号。
3.画质试验：测试摄像机的白平衡、颜色、对比度、色彩失真度等是
否正常。
4.功能试验：测试摄像机的自动曝光功能、自动对焦功能、自动白平衡、记录格式和比特率等是否正常。
5.无线传输试验：测试摄像机的无线传输距离、传输速率和传输质量，以确保无线传输的安全和稳定性。
6.兼容性试验：测试摄像机与其他系统的兼容性，确保摄像机可以正
常工作。
三、摄像头试验与检验的主要方法
1.对摄像头设备的外观检查，检查摄像头是否有外观的损坏，以及电
源线和连接线是否正常。
2.用多个摄像头进行实时视频监控。

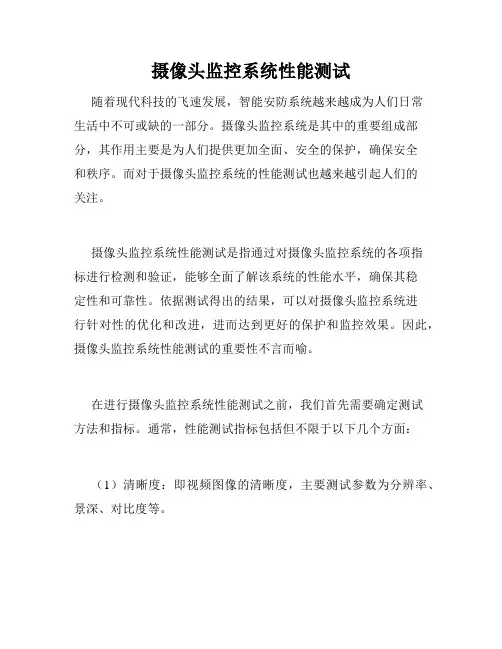

摄像头监控系统性能测试随着现代科技的飞速发展，智能安防系统越来越成为人们日常生活中不可或缺的一部分。
摄像头监控系统是其中的重要组成部分，其作用主要是为人们提供更加全面、安全的保护，确保安全和秩序。
而对于摄像头监控系统的性能测试也越来越引起人们的关注。
摄像头监控系统性能测试是指通过对摄像头监控系统的各项指标进行检测和验证，能够全面了解该系统的性能水平，确保其稳定性和可靠性。
依据测试得出的结果，可以对摄像头监控系统进行针对性的优化和改进，进而达到更好的保护和监控效果。
因此，摄像头监控系统性能测试的重要性不言而喻。
在进行摄像头监控系统性能测试之前，我们首先需要确定测试方法和指标。
通常，性能测试指标包括但不限于以下几个方面：（1）清晰度：即视频图像的清晰度，主要测试参数为分辨率、景深、对比度等。
（2）色彩还原度：即视频图像的色彩还原度，主要测试参数为颜色还原、亮度均衡等。
（3）动态响应：即视频图像的动态响应，主要测试参数为曝光时间、帧率、动态范围等。
（4）低照度性能：即在暗光环境下的监控性能，主要测试参数为感光度、信噪比等。
（5）运动清晰度：即视频图像在高速移动时的清晰程度，主要测试参数为视频帧率、快门速度等。
（6）低功耗性能：即摄像头监控系统在长时间使用过程中的能耗大小。
经过上述明确后，我们可进行性能测试实验。
首先需要将摄像头监控系统固定在一个特定的位置，模拟摄像头监控系统在工作过程中的实际情况。
然后，通过人工模拟多种情况，如正常和异常的场景，不同光照条件下的监拍效果等。
在这个互助过程中，检查摄像头监控系统是否符合预期要求。
使用现代科技，测试摄像头监控系统的各项性能时，需要依赖计算机技术。
使用计算机模拟摄像头监控系统在不同条件下的工作情况，通过不同的指标进行测试，并依据测试结果进行性能优化。
综上所述，摄像头监控系统性能测试是一个必须重视的过程。
在进行测试之前，需要明确测试方法和指标，并遵循科学的测试流程。
城市监控系统摄像机重要指标的实用测试方法摄像机是城市监控系统的前端关键部件，为提高摄像机选型测试的工作质量，文章分析了摄像机的清晰度、色彩还原度等重要指标特征，并结合实际项目测试案例，提出了具体实用的测试方法，对城市监控系统项目建设具有重要的参考价值。
标签：摄像机；指标；实用；测试；方法引言随着社会经济的发展和信息时代的到来，利用智能技术手段的犯罪活动逐年增多，城市公共安全矛盾日益突出。
为加强城市安防管理，2005年8月起，公安部依托“3111试点工程”和平安城市项目，不断加快推进全国各地城市监控系统的建设。
据报道，武汉市的城市监控系统整合安装了25万个街头监控摄像机，组成“不眨眼”的“天网”，大大提高了犯罪破案率，并于2013年荣获全国综合治理最高奖——长安杯，跨入全国最平安城市行列。
摄像机是城市监控系统的关键部件，用于实现系统的视频图像前端采集功能。
摄像机的选型测评指标主要包括清晰度、色彩还原度、时延、视距、夜间抓拍、日夜虚焦、低照度效果、变动倍数、逆光补偿、最低工作电压等。
下面将结合实际项目案例经验，论述其中几个重要指标的实用测试方法。
1 清晰度（TVL值）测试图像清晰度是指图像上各细部影纹及其边界的清晰程度，是人眼对摄像机客观性能所生成图像清晰程度的感知判断。
它可以用黑白相间线条的粗细来衡量，有标准的测试方法，其测量数据单位为电视线（TVLine），全高清屏幕最高可实现1080电视线。
本项测试用到ISO12233标准测试卡和Olympus Hyres3.1软件。
ISO12233标准测试卡测量高度20cm，要求只有约0.1毫米的误差。
Hyres软件是业内常用的图像清晰度检测软件，由奥林巴斯（Olympus）公司开发。
下面以S市平安城市项目为例说明TVL值测试方法，在指定的拍摄环境和拍摄角度下，摄像机分别用广角、长焦两种模式对目标（ISO12233标准卡）进行满屏画面抓图，生成格式为JPG文件的图像。
监控工程验收及测试方案一、前言随着社会的发展和科技的进步，监控系统在各行各业中得到广泛应用，作为安全技术的重要组成部分，监控工程的质量关系到人们的生命财产安全和社会稳定。
因此，监控工程的验收及测试是非常重要的环节，本文将详细介绍监控工程的验收及测试方案。
二、监控工程验收指标1.设备性能指标：监控摄像头的分辨率、灵敏度、信噪比、色彩还原度等性能指标需要达到标准要求。
2.系统可靠性指标：监控系统需要保证设备的可靠性、稳定性、兼容性和扩展性。
3.监控系统覆盖范围：监控系统需要覆盖到各个需要监控的区域，确保监控全面。
4.数据存储和传输：监控系统需要保证数据的存储安全和传输稳定。
5.监控系统的合规性：监控系统需要符合相关法律法规和标准要求。
三、监控工程测试方案1.设备性能测试：（1）分辨率测试：利用专业的测试设备对监控摄像头的分辨率进行测试，确保其达到标准要求。
（2）色彩还原度测试：利用色差仪对监控摄像头的色彩还原度进行测试，确保色彩还原度达到标准要求。
（3）信噪比测试：利用专业测试仪器对监控摄像头的信噪比进行测试，确保其达到标准要求。
（4）灵敏度测试：通过对监控摄像头在不同光线条件下的拍摄结果进行测试，确保摄像头的灵敏度达到标准要求。
2.系统可靠性测试：（1）设备稳定性测试：对监控系统中的各个设备进行长时间稳定性测试，确保设备的可靠性。
（2）设备兼容性测试：对监控系统中不同设备的兼容性进行测试，确保各个设备的兼容性良好。
（3）系统扩展性测试：对监控系统进行扩展性测试，确保系统能够满足日后的扩展需求。
3.监控系统覆盖范围测试：（1）全面性测试：对监控系统的覆盖范围进行全面性测试，确保监控系统覆盖到各个需要监控的区域。
（2）监控视野测试：对监控摄像头的视野进行测试，确保摄像头能够覆盖到需要监控的区域。
4.数据存储和传输测试：（1）数据存储安全测试：对监控系统的数据存储设备进行安全性测试，确保数据存储安全可靠。

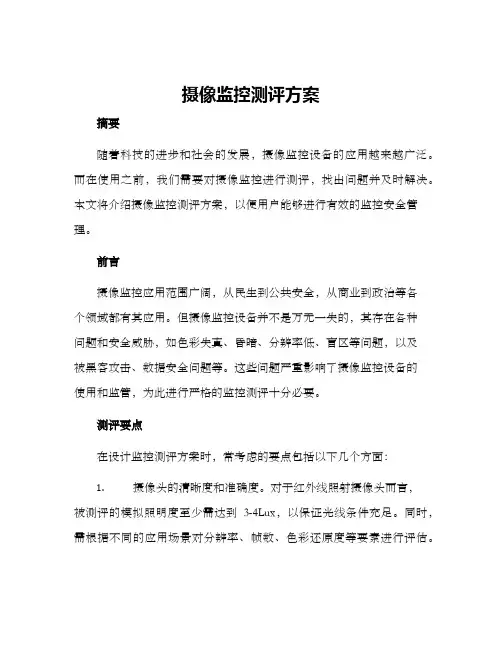

摄像监控测评方案摘要随着科技的进步和社会的发展，摄像监控设备的应用越来越广泛。
而在使用之前，我们需要对摄像监控进行测评，找出问题并及时解决。
本文将介绍摄像监控测评方案，以便用户能够进行有效的监控安全管理。
前言摄像监控应用范围广阔，从民生到公共安全，从商业到政治等各个领域都有其应用。
但摄像监控设备并不是万无一失的，其存在各种问题和安全威胁，如色彩失真、昏暗、分辨率低、盲区等问题，以及被黑客攻击、数据安全问题等。
这些问题严重影响了摄像监控设备的使用和监管，为此进行严格的监控测评十分必要。
测评要点在设计监控测评方案时，常考虑的要点包括以下几个方面：1.摄像头的清晰度和准确度。
对于红外线照射摄像头而言，被测评的模拟照明度至少需达到3-4Lux，以保证光线条件充足。
同时，需根据不同的应用场景对分辨率、帧数、色彩还原度等要素进行评估。
2.摄像头的角度和视识别情况。
需要对摄像头的布局位置和朝向进行详细的测量和评估，以找出任何可能会出现的死角或视盲区，并针对此类问题进行优化和解决。
3.网络安全问题。
设备的网络端口、防火墙、密码安全措施等需要进行详细的测试和评估，以保证设备信息的安全性。
4.数据存储问题。
需要对设备的存储容量、备份设备、数据备份策略等进行评估，以确保数据的完整性和安全性。
测评流程1.确定测评目标。
初步确定监控设备的应用场景，以及涉及的测评要点。
2.设计测试方案。
根据测评要点和目标，设计出针对性强的测试方案，包括测试设备，测试环境，测试方法等。
3.实施测评。
执行测试方案，记录测试过程中出现的问题和情况。
4.分析测评结果。
对测试数据进行分析，找出问题和潜在问题。
5.提供反馈意见。
根据测评结果，向测试人员提供相关建议和意见。
6.输出报告。
根据分析结果，编撰测评报告，对摄像监控设备的安全性进行评估和建议。
结论本文介绍了摄像监控测评方案，主要介绍了测评要点和流程。
摄像监控设备运用广泛，但也存在各种问题和安全威胁。
摄像头清晰度测试标准
摄像头清晰度测试标准主要涉及到以下几个方面：
1.分辨率：分辨率是衡量摄像头清晰度的重要指标，通常以像素为单位。
较高的分辨率意味着摄像头可以捕捉到更清晰的图像。
在测试过程中，需要观察摄像头的实际输出画面是否达到预期的分辨率。
2.帧率：帧率是指摄像头每秒钟捕捉的图像帧数。
较高的帧率可以保证画面流畅，避免拖影和模糊。
在测试中，需要检查摄像头的实际帧率是否符合要求。
3.动态范围：动态范围指摄像头在拍摄过程中能够捕捉的亮度范围。
较大的动态范围意味着摄像头在不同光线条件下都能获得清晰的画面。
测试过程中，需要观察摄像头在高低光环境下的表现。
4.色彩还原：色彩还原是指摄像头捕捉到的画面是否能够真实地呈现色彩。
在测试中，可以通过观察拍摄出的画面是否符合实际色彩来评估摄像头的色彩还原能力。
5.低光性能：低光性能是指摄像头在光线较暗的环境下是否能捕捉到清晰的画面。
测试过程中，需要观察摄像头在低光环境下的画质和噪点控制情况。
6.抗干扰能力：抗干扰能力是指摄像头在复杂环境下是否能保持稳定的画面输出。
测试中，可以通过模拟实际干扰因素（如电
磁干扰、光线干扰等）来观察摄像头的抗干扰能力。
7.清晰度量化指标：通过专业的图像测试工具，如分辨率测试卡、灰度测试图等，对摄像头的清晰度进行量化评估。
综合以上几个方面，对摄像头的清晰度进行综合评价。
需要注意的是，不同类型的摄像头（如网络摄像头、行车记录仪等）在清晰度测试方面可能会有不同的侧重点和要求。
在实际测试过程中，需根据摄像头的主要应用场景和性能要求来进行针对性的测试。
摄像头品质检测规范摄像头是一种用于录制和传输视频信号的设备，广泛应用于监控、安防、视频会议等领域。
为确保摄像头的品质和性能达到标准要求，对其进行品质检测是必不可少的。
以下是一个摄像头品质检测规范的范例，供参考。
一、外观检测1.检查摄像头外壳表面是否光滑，无任何划痕或凹陷。
2.检查摄像头组件是否牢固，无松动或脱落。
二、图像质量检测1.色彩准确性：使用标准色卡对摄像头进行校准，检测其对不同颜色的还原度。
2.图像清晰度：对各种场景进行拍摄，检测图像的清晰度和细节还原度。
3.对比度：检测摄像头对暗部和亮部的处理能力，要求能够保持较高的对比度。
4.噪点检测：在低光条件下对摄像头进行测试，检测图像中是否存在过多的噪点。
5.快速运动处理：对快速运动的物体进行拍摄，检测图像是否出现模糊或扭曲。
6.运动补偿：检测摄像头的运动补偿功能，要求能够有效减少图像的抖动。
三、光学性能检测1.对焦性能：测试摄像头的自动对焦功能，要求能够在不同距离下对物体进行清晰对焦。
2.光学畸变：检测摄像头是否存在镜头畸变，要求能够保持图像的几何形状。
3.色差校正：测试摄像头对色差的校正能力，要求能够减少或消除色差效应。
4.光学变形：对不同角度的物体进行拍摄，检测摄像头是否存在图像形变或失真。
四、视频传输性能检测1.视频压缩率：检测摄像头的视频压缩性能，要求能够提供高质量的压缩视频流。
2.视频编码方式：测试摄像头的视频编码方式是否符合标准要求。
3.视频传输延迟：模拟实际网络环境，测试摄像头的视频传输延迟是否在可接受范围内。
4.视频分辨率：测试摄像头的视频分辨率是否符合标准要求。
五、其他功能检测1.音频：测试摄像头的音频采集和传输功能。
2.PTZ控制：测试摄像头的云台控制功能，要求能够在远距离下实现平滑的云台控制。
3.防抖动功能：模拟震动环境，测试摄像头的防抖动功能。
六、其他要求1.可靠性测试：对摄像头进行长时间连续工作测试，以检测其可靠性和稳定性。
摄像头参数测试指导摄像头是一种用于捕捉和录制视频图像的设备，常见于安防系统、视频会议、电子监控等领域。
在进行摄像头参数测试时，有一些重要的指导原则需要遵循，以确保测试结果准确可靠。
以下是一些摄像头参数测试的指导原则。
1.分辨率测试分辨率是摄像头的最基本参数之一，用于描述摄像头能捕捉到的图像的清晰度。
在进行分辨率测试时，应将摄像头放置在同一位置，使用标准测试物体进行测试，如分辨率测试卡。
根据摄像头的最大分辨率设置，对测试物体进行拍摄和录制。
随后，利用图像处理软件或视频播放器，查看和测量测试物体的细节清晰度和边缘清晰度。
测试结果应与摄像头的规格书中的分辨率数值相匹配。
2.白平衡及色彩准确性测试白平衡是摄像头的一个重要参数，用于调节图像的颜色平衡，以确保图像中的白色物体在不同的光照条件下看起来是白色的。
在进行白平衡测试时，应选择具有不同色彩温度的光源，如白炽灯、荧光灯和自然光等。
将摄像头定位在固定位置，以固定的设置进行录制。
然后，使用图像处理软件检查和比较不同光源下的摄像头的色彩准确性，测试结果应与摄像头的规格书中的色彩准确性要求相匹配。
3.对比度测试对比度是描述图像中光和暗部分之间差异的参数，对于呈现真实世界中的图像细节至关重要。
在进行对比度测试时，应选择具有不同亮度的测试物体，如黑色和白色的棋盘格。
将摄像头定位在固定位置，并进行拍摄和录制。
然后，对图像进行分析，测量测试物体之间的亮度差异并计算对比度。
测试结果应与摄像头的规格书中的对比度要求相匹配。
4.帧率测试帧率是摄像头的一个重要参数，用于描述摄像头每秒能够捕捉和传输的图像帧数。
在进行帧率测试时，应选择一个标准视频源，如帧率测试卡或标准视频剪辑。
将摄像头设置为所需的帧率，并进行录制。
然后，使用视频播放器或专业工具进行分析，检查和计算捕捉到的图像的实际帧率。
测试结果应与摄像头的规格书中的帧率数值相匹配。
5.敏感度测试敏感度是指摄像头对光线的感受能力，在低光环境下能否正常捕捉到图像。
监控摄像头的技术指标与测试方法
摄像机是电视监控系统的眼睛，它的选用不仅影响监控系统质量的好坏，也直接影响到系统技术指标能否达到CB50198-94《民用闭路监控电视系统工程技术规范》的要求。
以下将就摄像机的技术指标与测试方法，一一进行说明。
•摄像机的分类
目前市面上的摄像机大致可按下列几种方式进行区分：
▪按图像色彩分：彩色（Colour）、黑白（B/W）、彩色自动转黑白（根据环境照度的大小自动转换）；
▪按传感器分：CCD、CMOS；
▪按传感器大小分：1"、2/3"、1/2"、1/3"、1/4"；
▪按供电电源分：直流12V、交流24V、直流／交流水帐24V、交流220V；
▪按灵敏度（最低照度）分：常规（一般）摄像机为彩色1~3lux(F1.2、F1.4)、黑白0.05~0.1lux(F1.2、F1.4)；较低照度摄像机为彩色0.5~1lux(F1.2)、黑白
0.01~0.05lux(F1.2)；低照度摄像机为黑白0.005~0.01lux(F1.2)；星光级摄像机
为黑白0.0001~0.005lux(F1.2)；
▪按同步方式分：随机同步（内同步）、外同步、电源同步、VD2（脉冲）同步；▪按镜头接口分：C格式、CS格式。
•摄像机主要技术指标
摄像机测量目前所用的技术标准有二：一为国标GB12338-90《黑白通用型应用电视摄像机测量方法》，另一为国际标准IEC1146-1-1994《彩色电视摄像机（PAL/SECAM/NTSC）测量方法》。
摄像机主要技术指标包括：
极性
有正极性和负极性之分。
正极性时，亮区的电平高于暗区电平、同步头为负电平；负极性时，亮区的电平低于暗区电平，同步头为正电平。
输出幅度
指摄像机在75Ω负载下，最高白电平至同步脉冲顶部的信号峰－峰值（标准幅度为1Vp-p，其中视频电平为0.7Vp-p，同步头为0.3Vp-p）。
最低照度
指摄像机输出端之视频信号幅度降至“某一规定值”时，在持定景物上的照度，而这“某一规定值”各标准和各厂方均不一样，请读者注意。
此外，测试时最低照度的数值，是受诸多因素影响的，包括：
▪各厂家有用信号（黑电平至白电平）幅度的定义值有所不同，所用相同最低照度的摄像机，因幅度的定义值不同，效果也显着不同。
对于选用者这就是要在相同条件下来比对；
▪同一个摄像机在不同光圈下，其最低照度不一样。
光圈越大，代表口径越大，最低照度会降低（即灵敏度会提高）；
▪最低照度还受光源色温影响，如：GB12338-90标准是用28560K，EIA标准是用31000K；
▪最低照度还和反射率（目标的反射和背景）有关；
▪最低照度还和AGC的大小、快门状态等有关。
有效图元（像素）
对CCD和CMOS摄像机来说，有效图元和清晰度是有直接关系的，一般而言它们之间是线性关系。
以黑白摄像机为例，像素为752×582(CCIR)，水平清晰度达570TVL；像素若为795×596，水平清晰度一般可达580TVL。
而摄像机的电路有一定提升和降低作用。
分辨力（清晰度）
它是指对一帧等宽黑白相同的线条之图像，分辨其黑白线条最小宽度的能力，常用测试图上鉴别出的每帧高度中的最大线数表示。
分辨力有水平分辨力(H)和垂直分辨力(V)之分；同时还有中心分辨力和边缘分辨力之分。
亮度鉴别等级
又称灰度等级，它是电视图像中从最黑到最白之间所能区别的亮度等级。
信杂比
它是视频信号中有用信号幅度的峰－峰值与随机杂波有效值之比，用分贝(dB)表示。
信杂比又有不加权信杂比和加权信杂比之分，加权信杂比是指在摄像机输
出至视频杂波测量仪之间加上6MHz低通滤波器和100KHz高通滤波器。
此外，还有亮度信噪比和色度信噪比之分。
扫描频率
指单位时间内扫描电子束重复的次数，常用赫兹(Hz)表示。
同步方式
分为外同步、内同步（随机同步）、电源同步、VD2脉冲同步。
一般较好的摄像机会同时有外同步、内同步、电源同步，甚至VD2脉冲同步（如松下等产品）。
而一般直流供电的摄像机会具备内同步（随机同步），其优点是简单，缺点则是同步不佳，特别是在有视频切换器和视频矩阵的系统中，切换过程中图像会出现跳动和不稳现象。
•摄像机主要技术指标测量方法
摄像机主要技术指标的测量方法，主要有《IEC1146-1-1994标准》及《GB12338-90标准》。
《IEC1146-1-1994标准》测量装置包括：(1)测试卡：可选EIAJ-A NO.3清晰度卡，或EIAJ-A NO.4或NO.5多功能卡。
(2)光源：3100K，二侧射光（这里是反射卡）。
(3)示波器：分选行示波器、矢置示波器TEK1741，及视频综合测试仪TEK VM-700A。
(4)黑白监视器：水平清晰度为1000线、有缩屏功能的监视器（参考图1）。
图1 《IEC1146-1-1994标准》测量装置
测试卡光源3100K 摄像机（标准镜头）光源3100K 示波器75Ω 终接
黑白监视器
而《GB12338-90标准》测量基本装置包括：(1)测试卡：分透射式电视综合测试图(GB6996.1)、透射式电视线性测试图A型(GB6996.2)、透射式电视综合测试图B型(GB6996.3)、透射式电视灰度测试图A型(GB6996.12)。
(2)光源：A型光源、色温2856K。
(3)电视测试信号发生器：TEK-111A。
(4)示波器：TEK-1741A。
(5)监视器：松下B/W≥800线（参考图2）。
图2 《GB12338-90标准》测量装置
电视测试图摄像机加法器监示器示波器电视测试信号发生器
极性的测量
包括极性输出幅度的测量，两者均可采用示波器测量，测量时应终接75Ω负载。
最低照度的测量
首先应有可调节光照度的光源。
对反射测试卡是入射光源，或对透射测试卡是透射光源进行调节。
应该注意，室外的照度可从1×10-4－2.5×104lux，1×10-4是指在无光害的夜晚（星光级），2.5×104lux是指在强烈的太阳光下。
照度计可选用日本美能达低照度计。
有效图元（像素）的测量
可选用美国TER公司的视频综合测量仪VM-700A，加上CCD摄像机的附件。
这样不仅可测到有效图元（像素），还可测到CCD的器件的缺陷数（不良的像素数）。
清晰度测量
黑白摄像机可采用国标《GB12338-90标准》的测试设备和方法，用摄像机摄取GB6996.1的测试图，用目测法观察监视上图像中心楔上能分辨的最大线数。
彩色摄像机可采用国际标准《IEC1146-1-1994彩色摄像机（PAL/SECAM/NTSC）测量方法》的测试设备和方法。
以某个彩色摄像机（水平清晰度标称值为330TVL）为例，经测试实践证明：以目测法＋波形测量法的要求最高，若目测法为330TVL，则通过波形测量法后则为300TVL。
这是因为人眼有延迟作用，而产生一定误差；用波形分析器（选行示波器）作选行测量，可从高TVL向低TVL移动，到临界波形稳定示行定下，读出该行的TVL的对应值，较为科学。
此外，用黑白监视器和彩色监视器也有差别。
若用黑白监视器（≥1000TVL），摄像机水平清晰度测得330TVL；若用彩色监视器（≥500TVL），摄像机水平清晰度，则测得300TVL。
亮度鉴别等级测量
又称灰度等级测量方法，指摄像机摄取GB6996.12的灰度测试卡，在监视器上用目视法测量可分辨的最大亮度鉴别等级。
需注意：(1)也可用其它灰度卡，一般是十级以上的卡。
(2)可调节监视器的亮度和对比度旋钮，以达到最大的分辨率时测量。
信杂比测量
测量仪器可选美国TEK公司视频综合测试仪VM-700A，或德国R/S公司视频噪声测试仪。
▪GB12338-90标准测量法
测量方法是以摄像机摄取GB6996.12R的灰度测试图，使摄像机输出端之视频信号幅度为0.7VP-P，盖上镜盖后，在视频杂波测量仪上读取信杂比。
需注意测试时要打开摄像机的自动控制（AGC）和校正电路，还要接入6MHZ低通滤波器和100KHZ高通滤波器。
▪半视频幅度时测量法
将摄像机对准灰度卡，调整光圈的大小使视频输出电平为350mVp-p时，接入视频杂波测量仪。
此时要断开摄像机的AGC和校正电路，并接入6MHZ低通滤波器和100KHZ高通滤波器。
需注意：在白电平（700mVp-p）、中白电平（350mVp-p），以及黑电平下（0.0mVp-p）的噪声是有差别的。
而TEK-VM700A还可以测量视频噪声频谱。
扫描频率测量
可用视频综合测试仪TEK-VM700A，也可以用数字时间标尺的示波器来测量。
一般随机同步（内同步）的摄像机（PAL）帧频和行频与24Hz和15625Hz的误差较大，同一种型号的摄像机相互之间也有偏差。
电源同步的摄像机帧频和行频高25Hz和15625Hz很接近。
•结语
此外，现在好的摄像机电源同频能适应三相中任意一相供电，它的电源同步相位可调可大于270°。
<0>摄像机还有很多性能，例如有：几何失真、色度失真、白平衡、校正等。
本文只是叙述最常规和最主要的技术指标和其测试，供读者参考。
详情到请登录:/。
