洪河至前哨段工程建设项目
承包单位黑龙江农垦建工路桥有限公司合同号C3
监理单位黑龙江省公路工程监理咨询公司编号6C3D47-1H

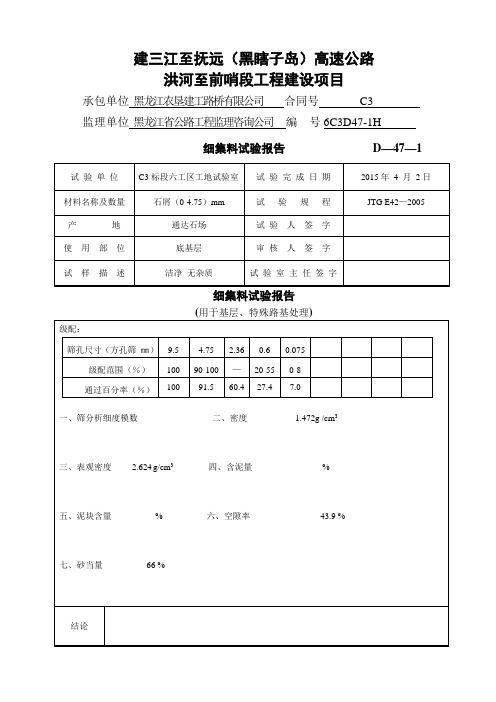

细集料试验报告D—47—1
细集料试验报告
洪河至前哨段工程建设项目
承包单位黑龙江农垦建工路桥有限公司合同号C3
监理单位黑龙江省公路工程监理咨询公司编号6C3D48-1H
细集料技术性能试验（一）D—48—1
洪河至前哨段工程建设项目
承包单位黑龙江农垦建工路桥有限公司合同号C3
监理单位黑龙江省公路工程监理咨询公司编号6C3D49H
细集料技术性能试验（基层）（二）D—49
试验人签字：审核人签字：试验室主任签字：2015 年 4 月2日。
第五部分 集料的各种试验项目（粗集料部分）一、粗集料筛分试验（T 0302-2000）（一）目的与范围：测定粗集料（碎石、砾石、矿渣等）的颗粒级配。
（二）仪器与材料：试验筛、天平、方盘等。
（三）方法与步骤：（干筛法）1.四分法按下表称取集料的质量。
3.依据各技术规范要求，对集料按筛孔大小排列顺序逐个过筛，直至1min 内通过筛孔的质量小于筛上残余质量的1%为止。
4.称取每个筛上的筛余质量，准确至总质量的0.1%（最后总质量筛前筛后相差不得超过0.5%）。
5.计算：分计筛余、累计筛余、通过率（精确0.1%）6.绘制筛分曲线图。
二、 水泥混凝土集料的压碎值试验（T 0315-2000）（一）目 的：测碎石、砾石抵抗压碎的能力。
（二）仪器材料：压力试验机、压碎值指标测定仪、天平、圆孔筛（2.5mm 、10mm 、20mm ） （三）方法步骤：1.将试样过10mm-20mm 标准筛，并剔除针、片状颗粒,称取3kg,三份。
2.将圆筒置于底盘上，底盘放10mm 光圆钢筋。
取一份材料，分两层装入筒内，每装一层，左右交替颠击各25下；第二层装入后试样表面距离盘底的高度在100mm 左右；整平试样表面，将压块平整放入筒内。
3.将试筒放在压力机上，在3min-5min 内，均匀加荷到200KN ，稳定5S 后，卸荷。
4.将筒内集料全部过2.5mm 的筛。
称筛余物称质量。
5.计算：Q=（3kg –筛余物称质量）/3kg ×100 （精确0.1%）6.要求做三次平行试验，求平均值。
三、 沥青路面用粗集料的压碎值试验 （T 0316-2000）（一）目的与范围：本方法适用于鉴定路面基层、底基层、沥青面层的粗集料，检测其抵抗压碎的能力。
（二）仪器与材料：集料压碎值试验仪、金属棒、天平、压力机、金属筒、方孔筛（13.2mm 、16mm 、2.36mm ） （三）方法步骤：1.取13.2mm-16mm 试样3kg （烘干，100℃，4小时）2.将集料分三层装入，每一层要求用金属棒以50mm 的高度自由下落，均匀夯实25次；刮平表面，将压柱平稳放入试筒。

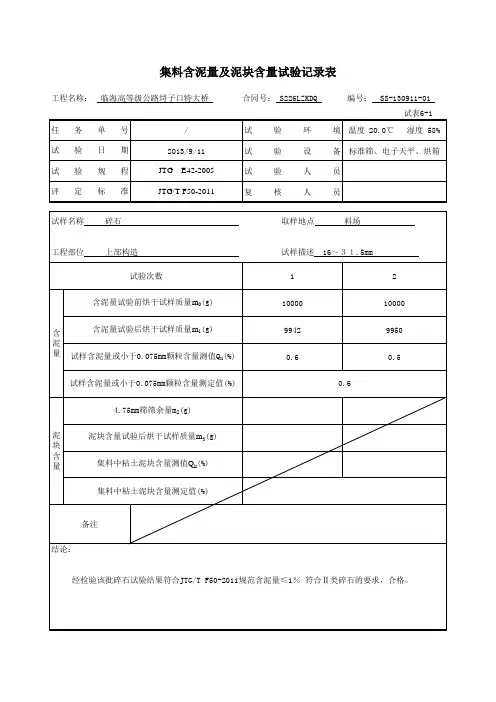

检测参数标准化流程1参数名称粗集料的含泥量及泥块含量。
2名称解释测定碎石或砾石中小于O.075㎜的尘屑、淤泥和粘土的总含量及4.75㎜以上泥块颗粒含量。
3标准规范试验标准：《公路工程集料试验规程》(JTGE 42-2005)评定标准：《公路沥青路面施工技术规范》(JTG F40-2004)《公路桥涵施工技术规范》(JTG/T F50-2011)4目的与适用范围测定碎石或砾石中小于O.075㎜的尘屑、淤泥和粘土的总含量及4.75㎜以上泥块颗粒含量。
5 仪具与材料(1)台秤：感量不大于称量的0.1％。
(2)烘箱：能控温105℃±5℃。
(3)标准筛：测泥含量时用孔径为1.18㎜、0.075㎜的方孔筛各1只；测泥块含量时，则用2.36㎜及4.75㎜的方孔筛各1只。
(4)容器：容积约10L的桶或搪瓷盘。
(5)浅盘、毛刷等。
6 试验环境要求：温度、湿度无特殊要求。
7试验工作程序及样品处置7.1样品收发程序现场采样活委托送样→样品编号→取样品→试验员进行试验→进行原始数据记录处理→填写试验报告→复核人复核签字→审核签字→批准签字→报告盖章（归档）→客户7.2试验工作程序按规范要求进行取样→进行试验→试验结束→样品集中处理→进行原始记录数据的处理→填写试验记录→出具试验报告→完毕8 操作过程8.1试验准备按T0301方法取样，将来样用四分法或分料器法缩分至表。
T9310-1所规定的量(注意防止细粉丢失并防止所含粘土块被压碎)，置于温度为105℃±5℃的烘箱内烘干至恒重，冷却至室温后分成两份备用。
表 T0310-1含泥量及泥块含量试验所需试样最小质量9.1含泥量试验步骤9.1.1称取试样1份(m 0)装入容器内，加水，浸泡24h ，用手在水中淘洗颗粒(或用毛刷洗刷)，使尘屑、粘土与较粗颗粒分开，并使之悬浮于水中；缓缓地将浑浊液倒入1.18㎜及0.075㎜的套筛上，滤去小于0.075㎜的颗粒。
试验前筛子的两面应先用水湿润，在整个试验过程中，应注意避免大于0.075㎜的颗粒丢失。

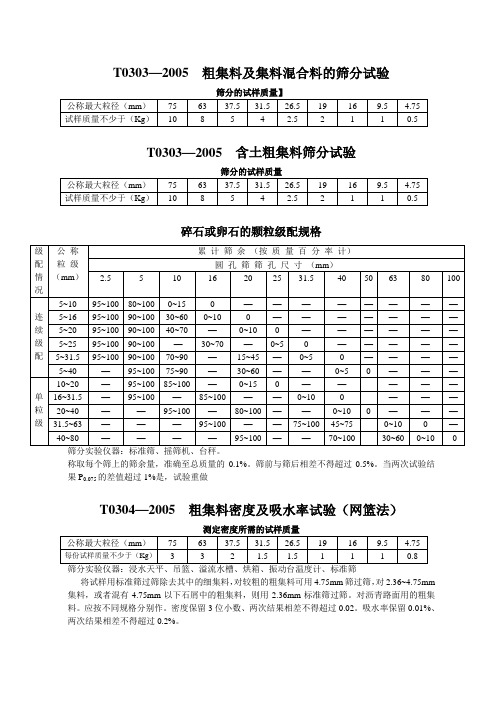

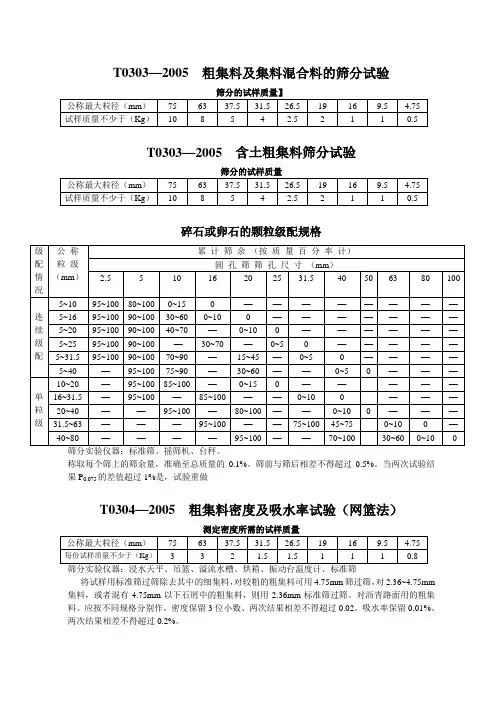

T0303—2005 粗集料及集料混合料的筛分试验T0303—2005 含土粗集料筛分试验筛分的试样质量碎石或卵石的颗粒级配规格筛分实验仪器：标准筛、摇筛机、台秤。
称取每个筛上的筛余量，准确至总质量的0.1%。
筛前与筛后相差不得超过0.5%。
当两次试验结果P0.075的差值超过1%是，试验重做T0304—2005 粗集料密度及吸水率试验（网篮法）将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36~4.75mm 集料，或者混有4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛。
对沥青路面用的粗集料。
应按不同规格分别作。
密度保留3位小数、两次结果相差不得超过0.02。
吸水率保留0.01%、两次结果相差不得超过0.2%。
T0308—2005 粗集料密度及吸水率试验（容量瓶法）两次结果相差不得超过0.02。
吸水率保留0.1%、两次结果相差不得超过0.2%T0309—2005 粗集料堆积密度及空隙率试验容量筒的规格要求不同水温时水的密度ρT 及水温修正系数ɑTT0310—2005 粗集料含泥量及泥块含量试验含泥量及泥块含量试验所需试样最小质量筛分实验仪器：台秤、烘箱、标准筛、容器、浅盘、毛刷、含泥量：用1.18 mm和0.075 mm两个筛洗，精确至0.1%。
以平均值为测定值，两次结果的差值超过0.2%，应重做. 泥块含量：用4.75mm过筛，称取筛上试样。
用2.36mm的筛洗。
精确至0.1%。
以平均值为测定值，两次结果的差值超过0.1%，应重做.T0311—2005水泥混凝土用粗集料针片状颗粒含量试验（规准仪法）含泥量及泥块含量试验所需试样最小质量精确至0.1%。
T0312—2005 粗集料针片状颗粒含量试验（游标卡尺法）用4.75mm标准筛将试样过筛，取筛上部分供试验用，准确至1g，试样数量不少于800 g，并不少于100颗。
试验要平行测定两次，计算平均值。
如两次结果之差小于平均值的20%，取平均值。
普通混凝土用石子的强度、针片状颗粒含量、含泥量和泥块含量的检测方法一、石子的颗粒级配检测一、试样制备试验前，根据石子的最大粒径不同，将样品缩分至表4.4所规定的试样最少用量，并烘干或风干后备用。
表4.4筛分析所需试样的最少用量二、试验步骤（1）按表4.4的规定称取试样，精确至1g。
将试样倒入按筛孔大小从上到下放置的套筛上。
（2）将套筛在摇筛机上筛10min，取下套筛，按筛孔大小顺序再逐个用手筛，当每只筛上的筛余层厚度大于试样的最大粒径值时，应将该筛上的筛余试样分成两份，再次进行筛分，直至各筛每分钟的通过量不超过试样总量的0.1%。
（3）称取各筛筛余的质量，精确至试样总质量的0.1%各筛的分计筛余量和筛底剩余量的总和与筛分前测定的试样总量相比，其相差不得超过1%。
三、数据处理与分析（1）计算分计筛余（各筛上筛余量除以试样的百分率），精确至0.1%。
（2）计算累计筛余（该筛的分计筛余与筛孔大于该筛的各筛的分计筛余百分率总和），精确至1%。
（3）根据各筛的累计筛余，评定该试样的颗粒级配。
二、石子的针片状颗粒含量检测一、试样制备按规定取样，将试样缩分至略大于表4.5规定的数量，称量（m0），烘干或风干后备用。
按表4.5的规定称取试样一份，然后按表4.6规定的粒级对石子进行筛分。
表4.5针状和片状颗粒总含量检测所需试样最少质量表4.6针状和片状颗粒总含量检测的粒径划分及相应的规准仪孔宽或间距二、检测步骤（1）按表4.6规定的粒级用规准仪逐粒对试样进行鉴定，凡颗粒长度大于针状规准仪相应间距者，为针状颗粒。
厚度小于片状规准仪上相对应孔宽的，为片状颗粒。
（2）公称粒径大于37.5mm的碎石或卵石可用卡尺鉴定其针、片状颗粒，卡尺卡口的设定宽度符合表4.7规定。
表4.7公称粒径大于37.5mm用卡尺卡口的设定宽度（3）称量由各粒级挑出的针状和片状颗粒的总重量（m1）。
三、数据处理与分析针、片状颗粒含量ωp按式（4-2）计算（精确至0.1%）：式中：ωp为针、片状颗粒的总含量，%；m1为试样中针、片状颗粒的总含量，g；m0为试样总质量，g。
中华人民共和国行业标准公路工程集料试验规程Test Methods of Aggregate for Highωay EngineeringJTG E42—2005主编单位：交通部公路科学研究所批准部门：中华人民共和国交通部施行日期：2005年08月01日人民交通出版社2005·北京中华人民共和国交通部公告第3号关于发布《公路工程水泥及水泥混凝土试验规程》(JTG E30—2005)、《公路工程岩石试验规程》(JTG E41—2005)、《公路工程集料试验规程》(JTG E42—2005)的公告现发布《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)、《公路工程岩石试验规程》(JTG E41-2005)和《公路工程集料试验规程》(JTG E42-2005)、自2005年8月1日起施行。
原《公路工程水泥混凝土试验规程》(JTJ 053-94)《公路工程石料试验规程》(JTJ 054-94)和《公路工程集料试验规程》(JTJ 058-2000)同时废止。
《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)与《公路工程集料试验规程》(JTG E42-2005)由交通部公路科学研究所主编，《公路工程岩石试验规程》(JTG E41-2005)由中交第二公路勘察设计研究院主编。
规程的管理权和解释权归交通部，日常的具体解释和管理工作由主编单位负责。
请各有关单位在实践中注意积累资料，总结经验.及时将发现的问题和修改意见函告规程主编单位(交通部公路科学研究所，北京市海淀区西土城路8号，邮政编码：100088；中交第二公路勘察设计研究院，武汉市汉阳区鹦鹉大道498号，邮政编码：430052)，以便修订时参考。
特此公告。
中华人民共和国交通部二〇〇五年三月三日前言原《公路工程集料试验规程》(JTJ 058-2000)(以下称原规程)，由交通部公路科学研究所主编，是在1994年版的基础上修订而成的。

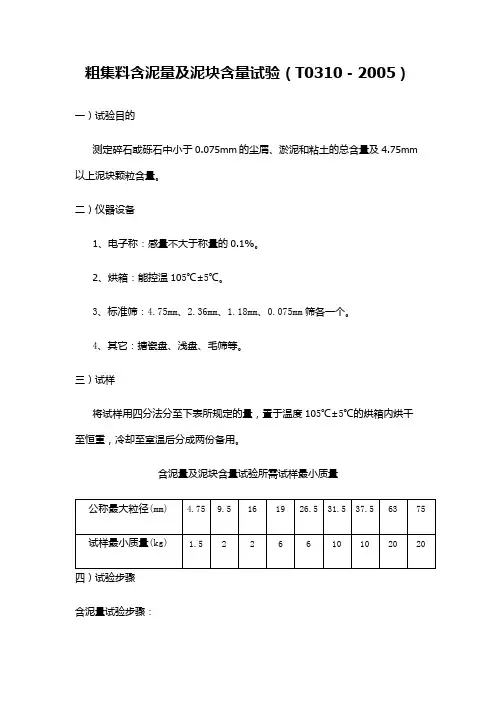

粗集料含泥量及泥块含量试验（T0310－2005）一）试验目的测定碎石或砾石中小于0.075mm的尘屑、淤泥和粘土的总含量及4.75mm 以上泥块颗粒含量。
二）仪器设备1、电子称：感量不大于称量的0.1%。
2、烘箱：能控温105℃±5℃。
3、标准筛：4.75mm、2.36mm、1.18mm、0.075mm筛各一个。
4、其它：搪瓷盘、浅盘、毛筛等。
三）试样将试样用四分法分至下表所规定的量，置于温度105℃±5℃的烘箱内烘干至恒重，冷却至室温后分成两份备用。
含泥量及泥块含量试验所需试样最小质量含泥量试验步骤：1、称取试样1份装入容器内，加水，浸泡24h，用手在水中淘洗颗粒（或用毛刷流洗刷），使尘屑、粘土与较粗颗粒分开，并使之悬浮于水中；缓缓地将浑浊液倒入1.18mm及0.075mm的套筛上，滤去小于0.075mm的颗粒。
试验前筛子的两面应先用水湿润，在整个试验过程中，应注意避免大于0.075mm 的颗粒丢失。
2、再次加水于容器中，重复上述步骤，直到洗出的水清澈为止。
3、用水冲洗余留在筛上的细粒，并将0.075mm筛放在水中（使水面略高于筛内颗粒）来回摇动，以充分洗除小于0.075mm的颗粒，而后将两只筛上余留的颗粒和容器中已经洗净的试样一并装入浅盘，置于温度为105℃±5℃的烘箱中烘干至恒重，取出冷却至室温后，称取试样的质量。
泥块含量试验步骤：1、取试样1份，用4.75mm筛将试样过筛，称出筛去4.75mm以下颗粒后试样质量。
2、将试样在容器中摊平，加水使水面高出试样表面，24h后将水放掉，用手捻压泥块，然后将试样放在2.36mm筛上用水冲洗，直至洗出的水清澈为止。
3、小心地取出2.36mm筛上试样，置于温度为105℃±5℃的烘箱中烘干至恒重，取出冷却至室温后称重。
五）计算1、碎石或砾石的含泥量按下式计算，精确至0.1%。
010100n m m Q m -=⨯ 式中：Q n ——碎石或砾石的含泥量（%）；m 0——试验前烘干试样质量（g ）；m 1——试验后烘干试样质量（g ）。

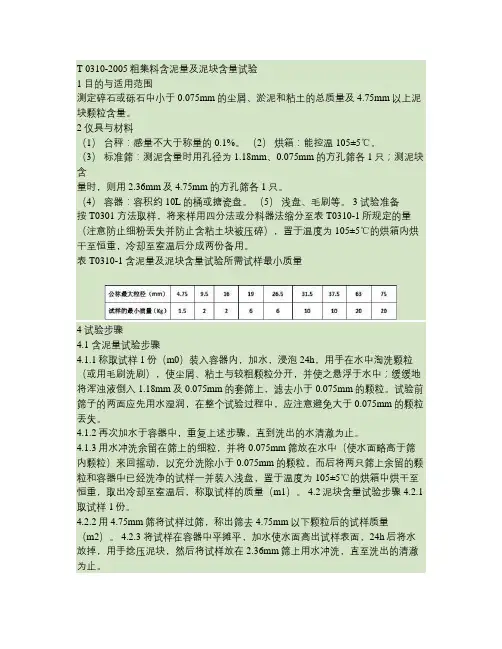

T 0310-2005粗集料含泥量及泥块含量试验1 目的与适用范围测定碎石或砾石中小于0.075mm的尘屑、淤泥和粘土的总质量及4.75mm以上泥块颗粒含量。
2 仪具与材料（1）台秤：感量不大于称量的0.1%。
（2）烘箱：能控温105±5℃。
（3）标准筛：测泥含量时用孔径为1.18mm、0.075mm的方孔筛各1只；测泥块含量时，则用2.36mm及4.75mm的方孔筛各1只。
（4）容器：容积约10L的桶或搪瓷盘。
（5）浅盘、毛刷等。
3 试验准备按T0301 方法取样，将来样用四分法或分料器法缩分至表T0310-1所规定的量（注意防止细粉丢失并防止含粘土块被压碎），置于温度为105±5℃的烘箱内烘干至恒重，冷却至室温后分成两份备用。
表 T0310-1 含泥量及泥块含量试验所需试样最小质量4 试验步骤4.1 含泥量试验步骤4.1.1称取试样1份（m0）装入容器内，加水，浸泡24h，用手在水中淘洗颗粒（或用毛刷洗刷），使尘屑、粘土与较粗颗粒分开，并使之悬浮于水中；缓缓地将浑浊液倒入1.18mm及0.075mm的套筛上，滤去小于0.075mm的颗粒。
试验前筛子的两面应先用水湿润，在整个试验过程中，应注意避免大于0.075mm的颗粒丢失。
4.1.2再次加水于容器中，重复上述步骤，直到洗出的水清澈为止。
4.1.3用水冲洗余留在筛上的细粒，并将0.075mm筛放在水中（使水面略高于筛内颗粒）来回摇动，以充分洗除小于0.075mm的颗粒。
而后将两只筛上余留的颗粒和容器中已经洗净的试样一并装入浅盘，置于温度为105±5℃的烘箱中烘干至恒重，取出冷却至室温后，称取试样的质量（m1）。
4.2泥块含量试验步骤 4.2.1取试样1份。
4.2.2用4.75mm筛将试样过筛，称出筛去4.75mm以下颗粒后的试样质量（m2）。
4.2.3 将试样在容器中平摊平，加水使水面高出试样表面，24h后将水放掉，用手捻压泥块，然后将试样放在2.36mm筛上用水冲洗，直至洗出的清澈为止。
术语、符号2.1 术语2.1.1集料(骨料)aggregate在混合料中起骨架和填充作用的粒料，包括碎石、砾石、机制砂、石屑、砂等。
2.1.2粗集料coarse aggregate在沥青混合料中，粗集料是指粒径大于2.36mm的碎石、破碎砾石、筛选砾石和矿渣等；在水泥混凝土中，粗集料是指粒径大于4.75mm的碎石、砾石和破碎砾石。
2.1.3细集料fine aggregate在沥青混合料中，细集料是指粒径小于2.36mm的天然砂、人工砂(包括机制砂)及石屑；在水泥混凝土中，细集料是指粒径小于4.75mm的天然砂、人工砂。
2.1.4天然砂natural sand由自然风化、水流冲刷、堆积形成的、粒径小于4.75mm岩石颗粒，按生存环境分河砂、海砂、山砂等。
2.1.5人工砂manufactured sand，synthetic sand经人为加工处理得到的符合规格要求的细集料，通常指石料加工过程中采取真空抽吸等方法除去大部分土和细粉，或将石屑水洗得到的洁净的细集料。
从广义上分类，机制砂、矿渣砂和煅烧砂都属于人工砂。
2.1.6机制砂crushed sand由碎石及砾石经制砂机反复破碎加工至粒径小于2.36mm的人工砂，亦称破碎砂。
2.1.7石屑crushed stone dust，screenings，chips采石场加工碎石时通过最小筛孔(通常为2.36mm或4.75mm)的筛下部分，也称筛屑。
2.1.8混合砂blend sand由天然砂、人工砂、机制砂或石屑等按一定比例混合形成的细集料的统称。
2.1.9填料filler在沥青混合料中起填充作用的粒径小于0.075mm的矿物质粉末。
通常是石灰岩等碱性料加工磨细得到的矿粉，水泥、消石灰、粉煤灰等矿物质有时也可作为填料使用。
2.1.10矿粉mineral filler由石灰岩等碱性石料经磨细加工得到的，在沥青混合料中起填料作用的以碳酸钙为主要成分的矿物质粉末。
粗细集料单项选择题1、如下（E）不属于集料的范围Ａ.碎石 B．砾石Ｃ.机制砂 D.石屑 E.矿粉2、在沥青混合料中，粗集料是指粒径不小于(A)mm的集料A. 2．36B. 4．75 Ｃ. 9.５ D. 1３.2 E.１9３、在水泥混凝土中,粗集料是指粒径不小于（B）mm的集料Ａ. 2.３6 Ｂ. 4.7５C．９.5 D．１3.2 Ｅ.19４、同样的试验条件,同样的试样，如下检测出的各种密度值最小的是(C)Ａ. 表观密度 B.表干密度C．毛体积密度 D.视密度 E.表观相对密度5、如下（B）在计算过程中需要用到物质颗粒的饱和面干质量Ａ.表观密度 B.表干密度 C.毛体积密度 Ｄ.视密度 Ｅ.表观相对密度6、如下(A)在计算过程中将单位体积定义为“含材料的实体矿物成份及闭口孔隙体积”Ａ.表观密度 B.表干密度 C． 毛体积密度 D. 表干相对密度 E.毛体积相对密度7、如下(E)不是集料用标准方筛孔的尺寸Ａ.２.36 B.４.７5 C. 9.５ Ｄ.１3.２ Ｅ．208、公称最大粒径是指(B)最小标准筛筛孔尺寸A. 100%都要求通过的B.允许筛余不超出10% C.允许筛余不超出２0%D.允许筛余不超出30% E.允许筛余不超出40％9、对于粗集料的取样措施描述错误的是（Ｅ）A．通过皮带运输机的材料，将间隔3次以上所取的试样组成一组试样，作为代表性试样 Ｂ.在材料场同批来料的料堆上取样时，应先铲除堆脚等处无代表性的部分C. 从火车、汽车、货船上取样时.应从各不一样部位和深度处,抽取大体相等的试样若干份，组成一组试样 D.相同的试验,不一样粒径取样数量有所不一样 Ｅ.取样数量重要跟粒径有关，与试验类型无关10、如下(Ｄ）不是粗集料筛分试验所重要用的到的仪器用具A. 标准方孔筛Ｂ.天平或台秤 C.摇筛机 D. 洛杉矶磨耗机 E.烘箱1１、筛分试验之前，一般要求试验在（Ａ)℃烘箱中烘干至恒重A. 1０0~105B. 40０~５０0C. ８０0~９0０D. 950～1000E.１000以上１２、某粗集料公称最大粒径９.5mm,筛分需要集料质量为(A）ｋgA．1 Ｂ. 8 C．１0 D． 20 Ｅ.5０１3、某粗集料公称最大粒径37.５mm,筛分需要集料质量为(Ｃ）kgＡ. 0．5 B． 1 C. 5 D. 50 E.１00１4、粗集料筛分，称量筛余量时,一般要求精准到总质量的（Ｂ)A. 0.0１％B. 0.1 % Ｃ. 1% Ｄ. 10% E.0.001%15、集料筛分有“干筛法”和“水洗法”两种,如下说法正确的是(D)Ａ.只有细集料才能采取“水洗法”B．水泥混凝土用集料不能采取“水洗法” C.沥青混凝土用集料不能采取“水洗法” D．粗、细集料都能够采取干筛和水洗法 Ｅ.水泥混凝土用集料不能采取“干筛法”16、如下（B)不属于粗集料干筛法的操作步骤A. 取试样一份置10５℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量,准确至0.1%B.将试样置一洁净容器中，加入足够数量的洁净水,将集料所有淹没Ｃ.称取每个筛上的筛余量,准确至总质量的０.1％Ｄ. 计算各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量之比，相差不得超出筛前干燥集料质量的0.５％E.用搪瓷盘作筛分容器,按筛孔大小排列次序逐一将集料过筛１7、如下是有关沥青混合料用粗集料水洗的操作步骤，其中操作有误的是（E)①取一份试样,将试样置１05℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量，准确至总质量的0.1％。
