第18章家庭电路与安全用电沪粤物理
┃典例精析把方向┃
典例1：家庭电路的连接
例1 如图18－1所示，安装两盏白炽电灯和两个插座，其
中安装错的元件是(
A. 电灯L1和开关Sl C. 电灯L2和开关S2
)
B. 插座a D. 插座b
物理·新课标（HY）
第18章 家庭电路与安全用电┃ 典例精析把方向
图18－1
图18－1
物理·新课标（HY）
第18章 家庭电路与安全用电┃ 典例精析把方向
[答案]甲 不能 440
物理·新课标（HY）
第18章 家庭电路与安全用电┃ 典例精析把方向
物理·新课标（HY）
第18章 家庭电路与安全用电┃ 典例精析把方向 [解析] 电路中允许的总功率： P ＝UI ＝220 V×20 A＝4400 W (1)家庭中现有用电器的功率 P′＝40 W×40＋60 W×20＝ 2800 W 电路中还能接入用电器的功率为P″＝P－P′＝1600 W 而1600 W＜2000 W，所以不能再接入2 kW的电炉． (2)P实＝220 V×18 A＝3960 W, 则P余＝ P－P实＝440 W．即 能接一只440 W功率的用电器．
物理·新课标（HY）
物理
九年级上、下合订一册
新课标（HY）
第18章 家庭电路与安全用电
物理·新课标（HY）
第18章 家庭电路与安全用电┃ 思维感悟成体系
┃思维感悟成体系┃
物理·新课标（HY）
第18章 家庭电路与安全用电┃ 回眸教材析知识
┃回眸教材析知识┃
进户线、电能表、 1. 家庭电路的组成与连接：组成：由___________________ 闸刀开关、熔断器、插座、开关、用电器 等 组 成 ． 连 接 ： 各 ______________________________________ 种用电器是 并联 接入电路的，插座与灯座 并联 ，控制各用 电器工作的开关与用电器 串联 且接在 火线 上．电压值：火线 与零线之间的电压是 220 V ，零线与地线之间的电压是 0 V .

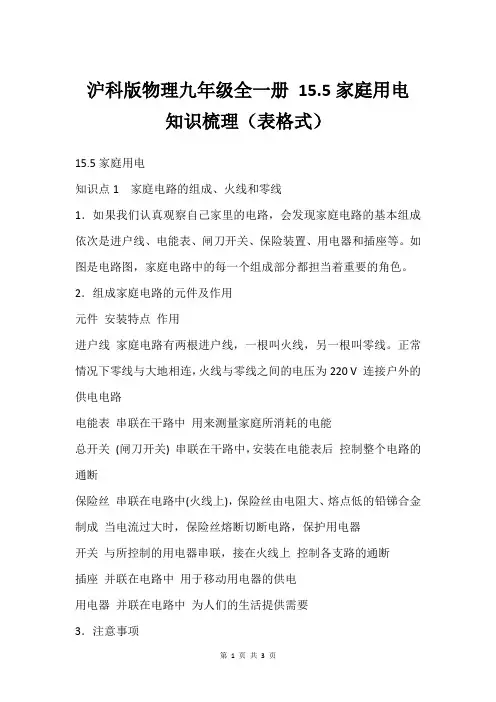

沪科版物理九年级全一册 15.5家庭用电 知识梳理(表格式)
沪科版物理九年级全一册15.5家庭用电知识梳理（表格式）15.5家庭用电知识点1家庭电路的组成、火线和零线1．如果我们认真观察自己家里的电路，会发现家庭电路的基本组成依次是进户线、电能表、闸刀开关、保险装置、用电器和插座等。
如图是电路图，家庭电路中的每一个组成部分都担当着重要的角色。
2．组成家庭电路的元件及作用元件安装特点作用进户线家庭电路有两根进户线，一根叫火线，另一根叫零线。
正常情况下零线与大地相连，火线与零线之间的电压为220 V 连接户外的供电电路电能表串联在干路中用来测量家庭所消耗的电能总开关(闸刀开关) 串联在干路中，安装在电能表后控制整个电路的通断保险丝串联在电路中(火线上)，保险丝由电阻大、熔点低的铅锑合金制成当电流过大时，保险丝熔断切断电路，保护用电器开关与所控制的用电器串联，接在火线上控制各支路的通断插座并联在电路中用于移动用电器的供电用电器并联在电路中为人们的生活提供需要3．注意事项(1)家庭电路中的各用电器应并联，这样既保证了各用电器两端的电压是220 V，又使各用电器的通断互不影响。
(2)开关要和它所控制的用电器串联，并且必须接在火线上。
(3)三孔插座一定要有接地线。
这是因为家用电器上的三脚插头，两个脚接用电部分(如电冰箱、洗衣机中的电动机)，另外那个与接地插孔相应的脚，是与家用电器的外壳相连接的(图甲)。
这样，把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把外壳与大地连接起来了(图乙)。
如果内部火线绝缘皮破损或失去绝缘性能，致使火线与用电器外壳接通，外壳带的电将会从接地导线流走，人体接触用电器外壳就没有危险了。
4．测电笔(1)构造：由笔尖金属体、电阻、氖管、弹簧、笔尾金属体等组成。
(2)作用：区分火线与零线。
正确的做法错误的做法实验操作现象如果氖管发光，则说明接触的是火线；如果不发光，说明接触的是零线无论测电笔接触的是火线，还是零线，氖管都不会发光(3)使用方法知识点2安全用电1．触电事故分为高压触电和低压触电高压触电分为高压电弧触电和跨步电压触电。
沪科版物理九年级《家庭用电》课件
网络教学
利用网络平台，提供相关 的学习资料和视频，供学 生在课余时间进行自主学 习和复习。
实验教学
提供实验室环境和必要的 实验器材，让学生亲手进 行实验操作，通过实践掌 握相关知识。
THANKS
教学的重点与难点
家庭用电的电路连接和用电安全是本节课的重点，因为这 些内容不仅是电学的基础知识，而且与学生的日常生活密 切相关。
对于一些电路连接的基本原理和用电安全的基本原则，学 生可能比较陌生，因此需要教师在教学过程中特别强调和 解释。
与前后知识的联系与区别
本节课与前面学习的电路基本知识和欧姆定律有联系，因为家庭用电的电路连接 和用电安全涉及到电路的基本组成和欧姆定律的应用。
通过观察和实验等 方法，探究家庭电 路中各元件的作用 和连接方式；
通过分析和解释实 验现象，提高分析 和解决问题的能力 。
通过小组讨论和交 流，提高合作学习 和探究的能力；
情感态度与价值观
关注家庭用电安全，养成安全用电的良好习惯；
通过学习家庭用电知识和技能，提高生活能力和自我 保护意识；
关注环境保护，树立绿色低碳的生活理念；
通过与同学合作学习和交流，培养合作精神和集体荣 誉感。
02
教学内容分析
教学内容的地位和作用
家庭用电是物理学中电学部分的重要内容，它介绍了家庭用 电的基本知识和安全用电的常识，是学生掌握电学知识的基 础。
通过本节课的学习，学生能够了解家庭用电的基本原理和安 全用电的常识，掌握一些基本的电路连接和用电安全技能， 提高学生运用电学知识解决实际问题的能力。
与高中物理中的电学知识相比，家庭用电的内容更加贴近实际生活，更加实用， 但知识点相对较为简单，主要介绍一些基本的电路连接和用电安全常识。

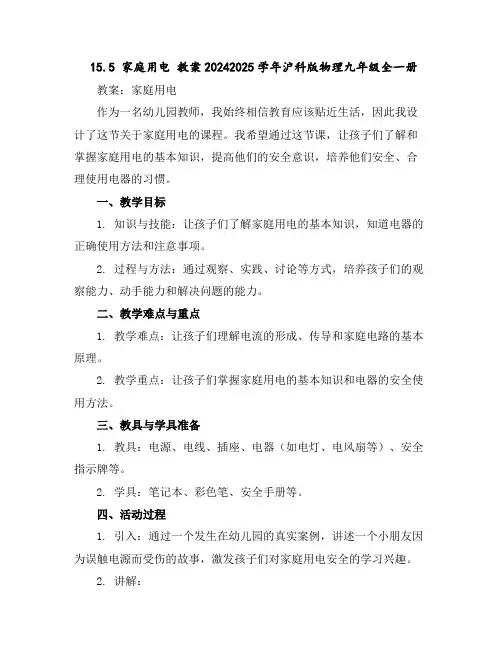

15.5家庭用电教案-2024-2025学年沪科版物理九年级全一册
15.5 家庭用电教案20242025学年沪科版物理九年级全一册教案：家庭用电作为一名幼儿园教师，我始终相信教育应该贴近生活，因此我设计了这节关于家庭用电的课程。
我希望通过这节课，让孩子们了解和掌握家庭用电的基本知识，提高他们的安全意识，培养他们安全、合理使用电器的习惯。
一、教学目标1. 知识与技能：让孩子们了解家庭用电的基本知识，知道电器的正确使用方法和注意事项。
2. 过程与方法：通过观察、实践、讨论等方式，培养孩子们的观察能力、动手能力和解决问题的能力。
二、教学难点与重点1. 教学难点：让孩子们理解电流的形成、传导和家庭电路的基本原理。
2. 教学重点：让孩子们掌握家庭用电的基本知识和电器的安全使用方法。
三、教具与学具准备1. 教具：电源、电线、插座、电器（如电灯、电风扇等）、安全指示牌等。
2. 学具：笔记本、彩色笔、安全手册等。
四、活动过程1. 引入：通过一个发生在幼儿园的真实案例，讲述一个小朋友因为误触电源而受伤的故事，激发孩子们对家庭用电安全的学习兴趣。
2. 讲解：(1) 电流的形成和传导：用简单的语言和图示，向孩子们讲解电流的形成、传导过程，让他们了解电流的基本原理。
(2) 家庭电路：介绍家庭电路的基本组成部分，如电源、电线、插座、电器等，让孩子们对家庭电路有初步的认识。
(3) 电器的安全使用：讲解电器的安全使用方法，如开关的正确操作、避免潮湿环境使用、定期检查电线等，强调注意事项。
3. 实践操作：(1) 孩子们分成小组，在老师的指导下，连接一个简单的电路，如电灯的开关控制。
(2) 孩子们在老师的监督下，尝试操作电器，如开关电灯、电风扇等，了解电器的基本使用方法。
4. 讨论与交流：(1) 孩子们分成小组，讨论在家庭用电中可能遇到的问题，如电器故障、电线老化等，并提出解决方法。
(2) 每个小组选择一个代表，向全班同学分享他们的讨论成果。
(1) 老师对孩子们在实践活动中的表现进行点评，强调安全使用电器的重要性。
沪科版九年级物理全一册课件：15.5家庭用电-(一)
二、火线和零线
❖家庭电路由__户__外__低_压__电__力__网_____供电。 我国家庭电路的电压是_2_2_0___伏。
进户线 火线
线间电
（两根线）零线（电源端接地） 压:220V
220 V
220 V
0V
如何辨别火线和零线？
火线 零线
大地
用试电笔！
试电笔
1．试电笔 （1）作用：辨别火线和零线。
第十五章 探究电路
第五节 家庭用电
（第一课时）
• 夜的沉默，如一个深深的灯盏，银河便是 它燃着的灯光。
•
——印度·泰戈尔
学习目标
• 1、观察家庭电路的组成及连接方法，知道 火线和零线。
• 2、通过实验探究，知道用测电笔辨别火线 和零线的方法。
情境导入
自主学习
• 认真阅读书中P93-P94页回答下列问题： • 1．家庭电路主要由进入家庭的________、电能表
接线方式
火线（L）、零线（N）、地线（E）
火线 零线 接地
两孔插座
三孔插座
“左零右火上接 地”
2．漏电保护器
想一想
空气开关和漏电保护器在电路中分别起什么作 用？这样安装有什么好处？
如何把灯泡接入电路
螺口灯泡
卡口灯泡
灯泡和灯座
1、种类：
（1）卡口式
（2）螺旋式
卡
螺
口
口
灯
灯
泡
必须接在
泡
零线上
2、构造：（1）灯丝：用熔点很高的钨做的 （2）泡内：①为了防止钨丝在高温下被氧化， 小功率的灯泡都抽成真空. ②大功率（60w以上）灯泡充进氮气和 氩气，以阻碍钨丝在高温下升华.
一、家庭电路的组成
沪科版九年级全一册物理教案15.5家庭用电
教案：沪科版九年级全一册物理 15.5家庭用电一、教学内容本节课的教学内容来自沪科版九年级全一册物理第15.5章，主要讲解家庭用电的相关知识。
具体内容包括：1. 家庭电路的基本组成部分：电源、开关、导线、用电器等。
2. 家庭电路的电压：我国家庭电路的电压一般为220V。
3. 家庭电路的连接方式：串联和并联。
4. 家庭电路的安全用电原则：不接触低压带电体，不靠近高压带电体。
5. 家庭电路的故障及预防措施：短路、断路、漏电等。
二、教学目标1. 了解家庭电路的基本组成部分和电压，能正确描述家庭电路的连接方式。
2. 掌握家庭电路的安全用电原则，提高学生的安全意识。
3. 学会分析家庭电路的故障，并能提出相应的预防措施。
三、教学难点与重点重点：家庭电路的基本组成部分、电压、连接方式和安全用电原则。
难点：家庭电路故障的分析及预防措施。
四、教具与学具准备1. 教具：多媒体课件、实物模型、电压表、电流表等。
2. 学具：笔记本、笔、实验器材等。
五、教学过程1. 实践情景引入：通过展示一些家庭用电的实际场景，如开关控制灯泡、空调等，引导学生关注家庭电路的基本组成部分和连接方式。
2. 知识讲解：讲解家庭电路的基本组成部分，如电源、开关、导线、用电器等，并介绍家庭电路的电压和连接方式。
3. 安全用电原则：讲解家庭电路的安全用电原则，引导学生自觉遵守，提高安全意识。
4. 故障分析与预防措施：通过实例分析家庭电路的常见故障，如短路、断路、漏电等，并讲解相应的预防措施。
5. 例题讲解：针对家庭电路的知识点，设计一些例题，如电路连接方式、电压计算等，帮助学生巩固所学知识。
6. 随堂练习：设计一些练习题，让学生现场解答，检验学习效果。
7. 课堂小结：六、板书设计板书内容主要包括家庭电路的基本组成部分、电压、连接方式和安全用电原则。
七、作业设计1. 请描述家庭电路的基本组成部分和连接方式。
2. 家庭电路的电压是多少？请解释为什么要注意这个电压值。
沪科版初中九年级物理 14.5家庭用电 ppt课件
4.电器该接地的地方一定要按 要求接地． 5.不用湿手扳开关、换灯泡， 插、拔插头．
6.不站在潮湿的桌椅上接触火线． 7.接触电线前，先把总电闸打开，在 不得不带电操作时，要注意与地绝缘， 先用测电笔检测接触处是否与火线连 通，并尽可能单手操作．
安全用电注意事项
观看影片得到的知识
1、首先，切断电源，或用干燥的木棍将电线挑开，
火线
零线 想救我， 快去断开电源！
（1）双线 触电
火线 零线
（2）单线 触电 高压触电类型
高压电弧触电 跨步电压触电
1.开关接在火线上，避免打开开关时使零 线与接地点断开． 2.安装螺口灯的灯口时，火线接中心、零 线接外皮． 3.室内电线不要与其它金属导体接触，不 在电线上晾衣物、挂物品．电线有老化与 破损时，要及时修复．
闸刀开关的作用
接通和切断电源，便于更换 电器或维修设备
动触头
静触头 （里面）
闸刀开关的结构
静触头，动触头，保险丝
闸刀开关的安装原则
电源线连在静触头上，静触头一定要 在上边，切不可倒装。否则断开的闸 刀可能自动落下合上，造成事故。
保险丝
有关测电笔
测电笔是用来辨别 火 线 和 零 线的，手应该接触 笔尾的 金属体 ，笔尖接触 一根电线，如果氖管发光， 表示接触的是 火 线,否则 是 零 线。 试电笔中电阻的作用十分 重要，阻值很大,电流极小。
沪科版
第五节： 家 庭 用 电
知识点索引
家庭电路的组成 火线和零线 两种类型触电 触电的急救 三线插头和漏电保护器
家 庭 电 路
一、家庭电路的组成：
220V 。 。
闸刀开关
电 能 表
火线 零线 开 关 电灯
沪科版物理九年级15.5《家庭用电》-课件
高压电弧触电
跨步电压触电
触电急救
该怎么办呢？
这种方法可以吗？
1.应当赶快切断电源，（在家中）或者用干燥的木棍、竹竿将电线跳开，使被触电的人迅速脱离电源。（在野外）
2.必要时进行人工呼吸，同时打120通知医务人员抢救。
不能直接去碰触电的人
否则施救者也会触电
四、家庭电路中电流过大的原因：
一、短路
二、用电器的总功率过大
第十五章 探究电路
家庭用电
教学目标 知识与技能
1、观察了解家庭电路的组成和连接方法，培养学生的观察能力和分析能力。 2、知道火线和零线。 3、了解生活中安全用电知识，培养安全用电意识。4、 过程与方法： 通过实验探究，知道用测电笔辨别火线和零线的方法。5、 情感态度与价值观： 使学生拥有安全用电的意识和社会责任感，能自觉地执行和宣传安全用电。
家庭电路
1.进户线:连接户外的供电电路的电线,通常有两根,一根是火线,一根是零线.火线和零线之间的电压是220V2.地线不与外边进户线相接,而是连接在住宅楼埋入大地的接地导体上3.家庭电路使用的电压为220V(我国的家庭用电电压)4.家庭电路是交流电
一、家庭电路的组成
火线
零线
U=220V
U=220V
U=0 V
地面
火线和零线
地线
1、进户线（电源线）有两条：
2、电能表：测量用户一段时间内消耗电能的仪表。安装在家庭电路的干路上
3、闸刀开关：安装在电能表之后，是家庭电路的总开关，其下端有保险丝
4、保险丝：材料由电阻率大、熔点低的铅锑合金组成，串联在电路中。当电流过大时，自动切断电路。
2、辨别火线和零线的工具：
要点归纳
1.如何防止触电，保证安全用电呢？
(沪科版)中考物理复习ppt课件【第22课时】家庭用电、电与热
第22课时
家庭用电 电与热
第22课时┃ 家庭用电 电与热
考点1
家庭电路的组成
考点聚焦
归类示例
第22课时┃ 家庭用电 电与热
组件 零线 进户线
说明 家庭电路一般有两条进
备注 三孔插座要连接地线，
户线，从低压输电线引下 火线和地线之间也有 火线 220 的电压；正常 来，即零线和火线；火线 ______V 和零线之间有______V 220 的 情况下，零线和地线之
2
考点聚焦
归类示例
第22课时┃ 家庭用电 电与热
类型一 家庭电路的组成
例1 [2014·滨州] 如图22－2所示的家庭电路，有两个器件连接错误，
它们是(
C
)
A. 闸刀开关和带开关的灯泡 B. 带开关的灯泡和带熔丝的二线插座 C. 带开关的灯泡和三线插座 D. 闸刀开关和三线插座
考点聚焦 归类示例
第22课时┃ 家庭用电 电与热
考点聚焦
归类示例
第22课时┃ 家庭用电 电与热
3．纯电阻电路电热与电能的关系： 在电路中接入的如果 是电炉、白炽灯、电烙铁等“纯电阻性”的用电器，当电流 通过时，消耗的电能全部转化为内能，此时电能和电热的计 U 2 算相同，即 W＝Q＝UIt＝I Rt＝ t 。 R 4．非纯电阻电路电热与电能的关系： 在电路中接入的如 果是电动机、充电的蓄电池等，当电流通过时，消耗的电能 大部分转化为机械能、化学能，只有一部分电能消耗在导线 上转化为内能， 所以， 电热 Q 只占电能 W 的一部分， 即 W＞ Q。
考点5
电热与电能的关系
1．电流的热效应：电流通过导体时电能转化为________ 内能 的现象叫做电流的热效应。 2．焦耳定律：电流通过导体产生的热量跟电流的二次方 正比 、跟通电时间成 成______ 正比 ，跟导体的电阻成________ ______ 正比 。用公式表示为Q＝________ I2Rt 。
家庭用电 电与热
第22课时┃ 家庭用电 电与热
考点1
家庭电路的组成
考点聚焦
归类示例
第22课时┃ 家庭用电 电与热
组件 零线 进户线
说明 家庭电路一般有两条进
备注 三孔插座要连接地线，
户线，从低压输电线引下 火线和地线之间也有 火线 220 的电压；正常 来，即零线和火线；火线 ______V 和零线之间有______V 220 的 情况下，零线和地线之
2
考点聚焦
归类示例
第22课时┃ 家庭用电 电与热
类型一 家庭电路的组成
例1 [2014·滨州] 如图22－2所示的家庭电路，有两个器件连接错误，
它们是(
C
)
A. 闸刀开关和带开关的灯泡 B. 带开关的灯泡和带熔丝的二线插座 C. 带开关的灯泡和三线插座 D. 闸刀开关和三线插座
考点聚焦 归类示例
第22课时┃ 家庭用电 电与热
考点聚焦
归类示例
第22课时┃ 家庭用电 电与热
3．纯电阻电路电热与电能的关系： 在电路中接入的如果 是电炉、白炽灯、电烙铁等“纯电阻性”的用电器，当电流 通过时，消耗的电能全部转化为内能，此时电能和电热的计 U 2 算相同，即 W＝Q＝UIt＝I Rt＝ t 。 R 4．非纯电阻电路电热与电能的关系： 在电路中接入的如 果是电动机、充电的蓄电池等，当电流通过时，消耗的电能 大部分转化为机械能、化学能，只有一部分电能消耗在导线 上转化为内能， 所以， 电热 Q 只占电能 W 的一部分， 即 W＞ Q。
考点5
电热与电能的关系
1．电流的热效应：电流通过导体时电能转化为________ 内能 的现象叫做电流的热效应。 2．焦耳定律：电流通过导体产生的热量跟电流的二次方 正比 、跟通电时间成 成______ 正比 ，跟导体的电阻成________ ______ 正比 。用公式表示为Q＝________ I2Rt 。
粤沪版九年级物理下册 (怎样用电才安全)家庭电路与安全用电教育课件
【解析】
A、根据P=UI，家庭电路中的电压是一定的，U=220V， 所以用电器总功率过大，电路中的总电流就会过大， 电流通过保险丝产生的热量就会更多，保险丝温度升 高而熔断，故A可能； B、如果保险丝的额定电流小于电路中的正常工作电 流，电流通过保险丝产生的热量多，保险丝会熔断， 故B可能； C、拉线开关中两根导线的线头相碰，使电路闭合， 用电器工作，不会使保险丝熔断，故C不可能； D、插头中的两根导线线头相碰，电路中发生短路， 导致电路中电流过大，保险丝熔断，故D可能。
沪粤版物理九年级下册
第十八章 家庭电路与安全用电
怎样用电才安全
学习目标
1．知道电功率越大，电路中的电流就越大。 2．通过观察体验，知道保险怎样“保险”， 归纳安全用电的知识。 3．培养安全用电的意识。
导入新知
电给人类生活带来了极大的方便
合作探究
知识点 1 家用电器总功率对家庭电路的影响
现代厨房中，有电饭锅、微波炉、电烤箱、电热水 器等。这些大功率电器同时工作时，有时
1 在家庭电路中若发生以下三种情况：①灯座里的两线 头相碰，②开关里的两线头相碰，③两孔插座中的两 线头相碰，其中会引起电路中熔丝熔断的是( B ) A．①② B．①③ C．②③ D．①②③
2 如图所示的甲、乙两个电路中，开关闭合后，电线 燃烧起来，甲产生的原因是_电__路__中__同__时__使__用__的__用__电__ __器__总__功__率__过__大__。乙产生的原因是__短__路___。
新知小结
家庭电路中的保险丝熔断，是由于电路中的电 流过大引起的，而产生电流过大的原因有两个：一 是发生了短路，另一个是用电器功率过大。
巩固新知
1 【中考·南京】如图所示，在接线柱A、B间接入导线 (其材料为普通铜丝)，在接线柱C、D间接入熔丝， 接通电源，灯泡正常发光，熔丝不熔断；断开电源， 在B、D间连上一根导线，再次接通电源时，灯不亮， 熔丝熔断。以下判断错误的是( B ) A．导致熔丝熔断的原因是电路中电流过大 B．熔丝熔断时，熔丝中的电流 大于AB间导线中的电流 C．熔丝熔断，但灯泡依然完好 D．用铜丝代替熔丝不符合安全用电的原则
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六、防止触电
是否人体一接触到电就称为触电呢？
➢不是。人体是导体，当人体成为闭合电 路的一部分时，就会有电流通过。如果电 流达到一定大小，就会发生触电事故。 （家庭电路中发生触电事故都是直接或间 接接触到火线造成的。）
物理家庭电路以及安全用电讲义沪科版 九年级
有一位很细心的小朋友，每
做一件事，她从不马虎。
安全用电注意事项
安全用电注意事项
物理家庭电路以及安全用电讲义沪科版 九年级
电线断了
物理家庭电路以及安全用电讲义沪科版 九年级
湿布摸
物理家庭电路以及安全用电讲义沪科版 九年级
电线上晾衣服
物理家庭电路以及安全用电讲义沪科版 九年级
未接地线
物理家庭电路以及安全用电讲义沪科版 九年级
烤湿衣服
物理家庭电路以及安全用电讲义沪科版 九年级
物理家庭电路以及安全用电讲义沪科版 九年级
四、插头与插座
两线插座接线原则：左零右火。 三线插座接线原则：左零右火中接地。
物理家庭电路以及安全用电讲义沪科版 九年级
五、探究熔丝熔断的原因
探究熔丝熔断的原因
阅读课本思考： ❖家用熔丝是由电阻率较 大，熔点较 低
的铅锑合金制成的。
❖当有过大的电流通过时，熔丝产生较 多的 热量 ，使它的温度达到 熔点， 熔丝 熔，化自动切断电路，起到保险 作用。
断器内.当电流过大时,保险丝会____, 切断电路,所以对用电熔器丝起保护作用.
物理家庭电路以及安全用电讲义沪科版 九年级
熔化
复习练习
3、如图是家庭电路的一部分，则： （Ｃ ）
A．元件“1”是电能表、“2”是保险丝“3” 是闸刀开关； B．元件“1”、“2”、“3”正确连接顺序为“2”、“1”、
物理家庭电路以及安全用电讲义沪科版 九年级
4、触电的形式：
火线 零线
我来 帮你！
火线 零线
啊！ 电死我啦！
（1）单线
想救我触，电 给我穿上绝缘鞋
单线触电
物理家庭电路以及安全用电讲义沪科版
或给我一张干燥的木凳吧九年级
有关触电的形式：
双线触电
火线 零线
想救我， 快去断开电源！
（2）双线 触电
物理家庭电路以及安全用电讲义沪科版 九年级
危害：加速绝缘材料老化或烧坏熔丝， 引发事故。
物理家庭电路以及安全用电讲义沪科版 九年级
不要短路
切莫短路：
短路：火线未经过用电器直接与零线相接 触的现象。 短路的危害：烧坏熔丝，如果不接入熔断 器会引起火灾。
物理家庭电路以及安全用电讲义沪科版 九年级
??? 熔丝不能用铜丝替代
某同学家里由于用电不当，经常烧保险丝， 一气之下，他找了一根铁丝代替保险丝接上 结果这“保险丝”真的没有烧坏，你觉得他这 样做妥当吗？为什么？
❖熔丝应安装在 干路上。 物理家庭电路以及安全用电讲义沪科版 九年级Βιβλιοθήκη 家庭电路中电流过大的 原因
原因一:短路 原因二:超负荷运行（过载）
短路和过载的动画 物理家庭电路以及安全用电讲义沪科版 九年级
新 课 讲 授不要过载
不要过载：
概念：指电路中同时工作的用电器过多， 导致线路总电流超过额定值的现象。
➢家庭电路中各盏灯应22并0V联，开关与它所
控制 的电灯应是 串 联，插座与电灯应
是 并 联，熔断器和用电器应 联。 接地
零线 物理家庭电路以及安全用电讲义沪科版 九年级
串
三：练习使用测电笔
测电笔的结构及使用动画 测电笔正确使用方法：手必须靠笔尾金属
电极，不能靠笔尖金属电极。 高电阻不能用铜丝代替。
物理家庭电路以及安全用电讲义沪科版 九年级
家庭电路主要由_进户_线__(_电__源__线__)、
______、____电__能表、__闸__刀__开__关和插座、
电熔灯断等器用电器组成。 电能表是用来_______________。
修理家庭电路时,必显须示断所开用_的_ 电_能____。 常用的保险装置是_____闸_,装刀在开熔关
四、安全用电原则：
请勿接触低压带电体 请勿靠近高压带电体 不弄湿的用电器 不破坏绝缘体 （低压勿摸，高压勿近）
物理家庭电路以及安全用电讲义沪科版 九年级
五、触电的急救
强大电流通过人体可能使心跳、呼吸停止。 若发生触电事故，要立即切断电源，必要 时进行人工呼吸，同时打120通知医务人员 抢救。
课题
第四节： 家庭安全用电
➢家庭电路的组成 ➢火线和零线 ➢探究熔丝熔断的原因 ➢两种类型触电和用电安全
物理家庭电路以及安全用电讲义沪科版 九年级
一、家庭电路的组成：
。220。V
闸刀开关
电 能 表
..
熔丝
插座
物理家庭电路以及安全用电讲义沪科版 九年级
开关 火线 零线
地线
电灯
几组动画
家庭电路各主要部件 家庭电路的布线
电 触 电流通过人体达到一 定程度时引起的伤害
由I=U/R得 通过人体的电流
取决于外加电压 和人体电阻
物理家庭电路以及安全用电讲义沪科版 九年级
三、避免触电：
1、人体的安全电压为不高于36Ｖ；我国 家庭电路的电压为220Ｖ。
2、触电：一定强度的电流通人体造成一 定伤害的事故 3、触电原因：由于跟地面不绝缘的人体 直接或间接地触摸到火线连通所造成的
小
有一次,她向我讲述了自己 差点儿触电的经历，她说：一
故
天，她的父亲叫她去商店买二
事
节电池，她说她不敢。后来在
她父亲的再三催促下，她终于
踏上了去商店的路。
我问她你为何不敢？她说：“电池有电，我怕
电流通过人体，造成触电。”在商店里的时候，她
总是放心不下，特地叫服务员把干电池放在尼龙袋
里，确保安全后，才回家。 物理家庭电路以及安全用电讲义沪科版 九年级
“3”； C．图中接错的元件是“5”； D．图中电路元件连接完全正确 ；
物理家庭电路以及安全用电讲义沪科版 九年级
二、火线和零火线 线和零线
思考：
➢两根输电线中，一根叫_零__线,另一根叫_火__线 火线和零线之间有__2_2_0_伏的电压，正常情况 下零线和地之间_没__有__电压。
➢低压低供压电供线电路电先源后通过火电线能表 闸用刀户开关 熔断器 接到家庭电路上。
不行，因为铁丝、铜丝在电流过大时不熔
断，起不到保险的作用。（该行为千万不
能试!）
物理家庭电路以及安全用电讲义沪科版 九年级
选用熔丝的原则
熔丝的额定电流等于或略大于电路中的最 大正常工作电流（即电路中所有用电器都 正常工作时干路中的电流。)
物理家庭电路以及安全用电讲义沪科版 九年级
两种类型的触电
是否人体一接触到电就称为触电呢？
➢不是。人体是导体，当人体成为闭合电 路的一部分时，就会有电流通过。如果电 流达到一定大小，就会发生触电事故。 （家庭电路中发生触电事故都是直接或间 接接触到火线造成的。）
物理家庭电路以及安全用电讲义沪科版 九年级
有一位很细心的小朋友，每
做一件事，她从不马虎。
安全用电注意事项
安全用电注意事项
物理家庭电路以及安全用电讲义沪科版 九年级
电线断了
物理家庭电路以及安全用电讲义沪科版 九年级
湿布摸
物理家庭电路以及安全用电讲义沪科版 九年级
电线上晾衣服
物理家庭电路以及安全用电讲义沪科版 九年级
未接地线
物理家庭电路以及安全用电讲义沪科版 九年级
烤湿衣服
物理家庭电路以及安全用电讲义沪科版 九年级
物理家庭电路以及安全用电讲义沪科版 九年级
四、插头与插座
两线插座接线原则：左零右火。 三线插座接线原则：左零右火中接地。
物理家庭电路以及安全用电讲义沪科版 九年级
五、探究熔丝熔断的原因
探究熔丝熔断的原因
阅读课本思考： ❖家用熔丝是由电阻率较 大，熔点较 低
的铅锑合金制成的。
❖当有过大的电流通过时，熔丝产生较 多的 热量 ，使它的温度达到 熔点， 熔丝 熔，化自动切断电路，起到保险 作用。
断器内.当电流过大时,保险丝会____, 切断电路,所以对用电熔器丝起保护作用.
物理家庭电路以及安全用电讲义沪科版 九年级
熔化
复习练习
3、如图是家庭电路的一部分，则： （Ｃ ）
A．元件“1”是电能表、“2”是保险丝“3” 是闸刀开关； B．元件“1”、“2”、“3”正确连接顺序为“2”、“1”、
物理家庭电路以及安全用电讲义沪科版 九年级
4、触电的形式：
火线 零线
我来 帮你！
火线 零线
啊！ 电死我啦！
（1）单线
想救我触，电 给我穿上绝缘鞋
单线触电
物理家庭电路以及安全用电讲义沪科版
或给我一张干燥的木凳吧九年级
有关触电的形式：
双线触电
火线 零线
想救我， 快去断开电源！
（2）双线 触电
物理家庭电路以及安全用电讲义沪科版 九年级
危害：加速绝缘材料老化或烧坏熔丝， 引发事故。
物理家庭电路以及安全用电讲义沪科版 九年级
不要短路
切莫短路：
短路：火线未经过用电器直接与零线相接 触的现象。 短路的危害：烧坏熔丝，如果不接入熔断 器会引起火灾。
物理家庭电路以及安全用电讲义沪科版 九年级
??? 熔丝不能用铜丝替代
某同学家里由于用电不当，经常烧保险丝， 一气之下，他找了一根铁丝代替保险丝接上 结果这“保险丝”真的没有烧坏，你觉得他这 样做妥当吗？为什么？
❖熔丝应安装在 干路上。 物理家庭电路以及安全用电讲义沪科版 九年级Βιβλιοθήκη 家庭电路中电流过大的 原因
原因一:短路 原因二:超负荷运行（过载）
短路和过载的动画 物理家庭电路以及安全用电讲义沪科版 九年级
新 课 讲 授不要过载
不要过载：
概念：指电路中同时工作的用电器过多， 导致线路总电流超过额定值的现象。
➢家庭电路中各盏灯应22并0V联，开关与它所
控制 的电灯应是 串 联，插座与电灯应
是 并 联，熔断器和用电器应 联。 接地
零线 物理家庭电路以及安全用电讲义沪科版 九年级
串
三：练习使用测电笔
测电笔的结构及使用动画 测电笔正确使用方法：手必须靠笔尾金属
电极，不能靠笔尖金属电极。 高电阻不能用铜丝代替。
物理家庭电路以及安全用电讲义沪科版 九年级
家庭电路主要由_进户_线__(_电__源__线__)、
______、____电__能表、__闸__刀__开__关和插座、
电熔灯断等器用电器组成。 电能表是用来_______________。
修理家庭电路时,必显须示断所开用_的_ 电_能____。 常用的保险装置是_____闸_,装刀在开熔关
四、安全用电原则：
请勿接触低压带电体 请勿靠近高压带电体 不弄湿的用电器 不破坏绝缘体 （低压勿摸，高压勿近）
物理家庭电路以及安全用电讲义沪科版 九年级
五、触电的急救
强大电流通过人体可能使心跳、呼吸停止。 若发生触电事故，要立即切断电源，必要 时进行人工呼吸，同时打120通知医务人员 抢救。
课题
第四节： 家庭安全用电
➢家庭电路的组成 ➢火线和零线 ➢探究熔丝熔断的原因 ➢两种类型触电和用电安全
物理家庭电路以及安全用电讲义沪科版 九年级
一、家庭电路的组成：
。220。V
闸刀开关
电 能 表
..
熔丝
插座
物理家庭电路以及安全用电讲义沪科版 九年级
开关 火线 零线
地线
电灯
几组动画
家庭电路各主要部件 家庭电路的布线
电 触 电流通过人体达到一 定程度时引起的伤害
由I=U/R得 通过人体的电流
取决于外加电压 和人体电阻
物理家庭电路以及安全用电讲义沪科版 九年级
三、避免触电：
1、人体的安全电压为不高于36Ｖ；我国 家庭电路的电压为220Ｖ。
2、触电：一定强度的电流通人体造成一 定伤害的事故 3、触电原因：由于跟地面不绝缘的人体 直接或间接地触摸到火线连通所造成的
小
有一次,她向我讲述了自己 差点儿触电的经历，她说：一
故
天，她的父亲叫她去商店买二
事
节电池，她说她不敢。后来在
她父亲的再三催促下，她终于
踏上了去商店的路。
我问她你为何不敢？她说：“电池有电，我怕
电流通过人体，造成触电。”在商店里的时候，她
总是放心不下，特地叫服务员把干电池放在尼龙袋
里，确保安全后，才回家。 物理家庭电路以及安全用电讲义沪科版 九年级
“3”； C．图中接错的元件是“5”； D．图中电路元件连接完全正确 ；
物理家庭电路以及安全用电讲义沪科版 九年级
二、火线和零火线 线和零线
思考：
➢两根输电线中，一根叫_零__线,另一根叫_火__线 火线和零线之间有__2_2_0_伏的电压，正常情况 下零线和地之间_没__有__电压。
➢低压低供压电供线电路电先源后通过火电线能表 闸用刀户开关 熔断器 接到家庭电路上。
不行，因为铁丝、铜丝在电流过大时不熔
断，起不到保险的作用。（该行为千万不
能试!）
物理家庭电路以及安全用电讲义沪科版 九年级
选用熔丝的原则
熔丝的额定电流等于或略大于电路中的最 大正常工作电流（即电路中所有用电器都 正常工作时干路中的电流。)
物理家庭电路以及安全用电讲义沪科版 九年级
两种类型的触电
