电路分析基础第三章(李瀚荪)

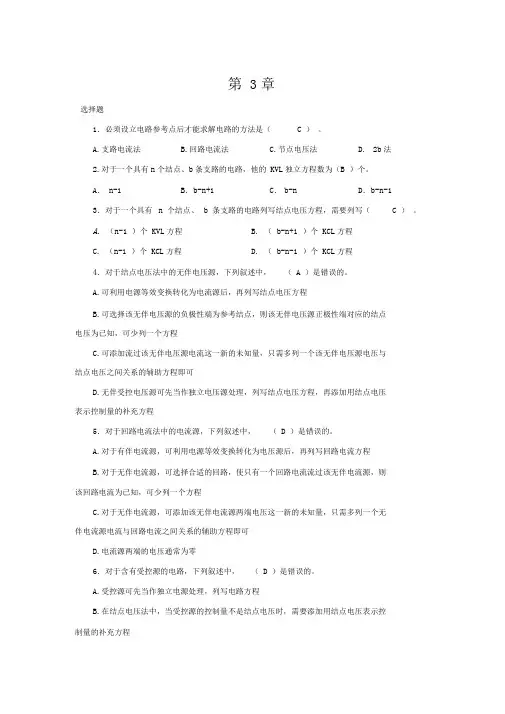

第3章选择题1．必须设立电路参考点后才能求解电路的方法是（ C ）。

A.支路电流法B.回路电流法C.节点电压法D. 2b法2.对于一个具有n个结点、b条支路的电路，他的KVL独立方程数为（B ）个。

A．n-1 B．b-n+1 C．b-n D．b-n-13．对于一个具有n 个结点、 b 条支路的电路列写结点电压方程，需要列写（ C ）。

A.（n-1 ）个KVL方程B. （ b-n+1 ）个KCL方程C. （n-1 ）个KCL方程D. （ b-n-1 ）个KCL方程4．对于结点电压法中的无伴电压源，下列叙述中，（A ）是错误的。

A.可利用电源等效变换转化为电流源后，再列写结点电压方程B.可选择该无伴电压源的负极性端为参考结点，则该无伴电压源正极性端对应的结点电压为已知，可少列一个方程C.可添加流过该无伴电压源电流这一新的未知量，只需多列一个该无伴电压源电压与结点电压之间关系的辅助方程即可D.无伴受控电压源可先当作独立电压源处理，列写结点电压方程，再添加用结点电压表示控制量的补充方程5．对于回路电流法中的电流源，下列叙述中，（D ）是错误的。

A.对于有伴电流源，可利用电源等效变换转化为电压源后，再列写回路电流方程B.对于无伴电流源，可选择合适的回路，使只有一个回路电流流过该无伴电流源，则该回路电流为已知，可少列一个方程C.对于无伴电流源，可添加该无伴电流源两端电压这一新的未知量，只需多列一个无伴电流源电流与回路电流之间关系的辅助方程即可D.电流源两端的电压通常为零6．对于含有受控源的电路，下列叙述中，（D ）是错误的。

A.受控源可先当作独立电源处理，列写电路方程B.在结点电压法中，当受控源的控制量不是结点电压时，需要添加用结点电压表示控制量的补充方程C.在回路电流法中，当受控源的控制量不是回路电流时，需要添加用回路电流表示控制量的补充方程D.若采用回路电流法，对列写的方程进行化简，在最终的表达式中互阻始终是相等的，即：R二R填空题1.对于具有n个结点b条支路的电路，可列出n-1 个独立的KCL方程，可列出b-n+1 个独立的KVL方程。

第2部分课后习题详解说明：本部分对李瀚荪编写的《电路分析基础》（第4版）教材每一章的课后习题进行了详细的分析和解答，并对个别知识点进行了扩展。

课后习题答案经过多次修改，质量上乘，非常标准，特别适合应试作答和临考冲刺。

第1章集总参数电路中电压、电流的约束关系§1-2电路变量电流、电压及功率1-1接在图1-1所示电路中电流表A的读数随时间变化的情况如图中所示。

试确定t ＝1s、2s及3s时的电流i。

图1-1解：因图中以箭头所示电流i的参考方向是从电流表负端到正端，所以t＝1s，i＝－1At＝2s，i＝0At＝3s，i＝1A1-2设在图1-2所示元件中，正电荷以5C/s的速率由a流向b。

（1）如电流的参考方向假定为由a至b，求电流。

（2）如电流的参考方向假定为由b至a，求电流。

（3）如流动的电荷为负电荷，（1）、（2）答案有何改变？图1-2解：（1）根据电流的定义，5C/s＝5A，实际流动方向为a→b，若参考方向假定为a→b，两者吻合，该电流应记为i＝5A（2）若参考方向假定为b→a，而电流实际流向为a→b，两者不吻合，该电流应记为i＝－5A（3）以上均系指正电荷而言，若流动的是负电荷，则（1）、（2）的答案均须改变符号。

1-3各元件的情况如图1-3所示。

（1）若元件A吸收功率10W，求（2）若元件B吸收功率10W，求（3）若元件C吸收功率－10W，求（4）试求元件D吸收的功率；（5）若元件E提供的功率为10W，求（6）若元件F提供的功率为－10W，求（7）若元件G提供的功率为10mW，求（8）试求元件H提供的功率。

图1-3解：元件A、C、E、G的u和i为关联参考方向，在取关联参考方向前提下，可以使用P＝ui，功率为正表示这段电路吸收功率，功率为负表示该段电路提供功率。

而元件B、D、F、H的u和i为非关联参考方向，应注意在使用的公式中加负号，即使用P＝－ui。

（该元件吸收功率为－20μw，即提供功率20μw）；（该元件提供功率为4mW）。

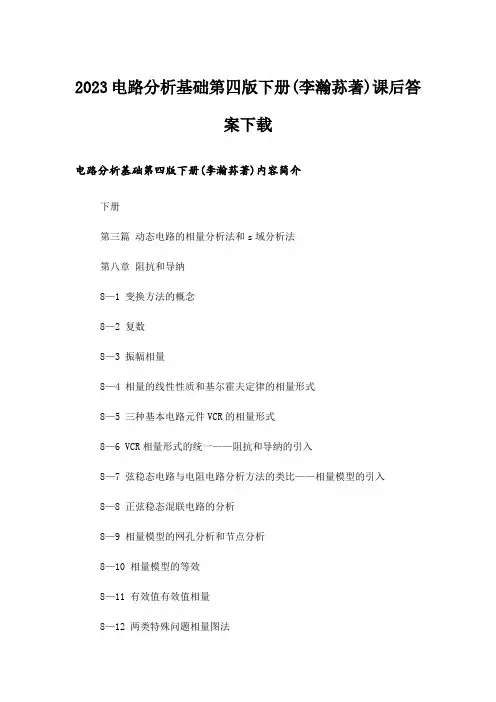

2023电路分析基础第四版下册(李瀚荪著)课后答案下载电路分析基础第四版下册(李瀚荪著)内容简介下册第三篇动态电路的相量分析法和s域分析法第八章阻抗和导纳8—1 变换方法的概念8—2 复数8—3 振幅相量8—4 相量的线性性质和基尔霍夫定律的相量形式8—5 三种基本电路元件VCR的相量形式8—6 VCR相量形式的统一——阻抗和导纳的引入8—7 弦稳态电路与电阻电路分析方法的类比——相量模型的引入8—8 正弦稳态混联电路的分析8—9 相量模型的网孔分析和节点分析8—10 相量模型的等效8—11 有效值有效值相量8—12 两类特殊问题相量图法习题第九章正弦稳态功率和能量三相电路 9—1 基本概念9—2 电阻的平均功率9—3 电感、电容的平均储能9—4 单口网络的`平均功率9—5 单口网络的无功功率9—6 复功率复功率守恒9—7 弦稳态最大功率传递定理9—8 三相电路习题第十章频率响应多频正弦稳态电路 10一1 基本概念10—2 再论阻抗和导纳10—3 正弦稳态网络函数10—4 正弦稳态的叠加10—5 平均功率的叠加10—6 R1C电路的谐振习题第十一章耦合电感和理想变压器11—1 基本概念11—2 耦合电感的VCR耦合系数11—3 空心变压器电路的分析反映阻抗11—4 耦合电感的去耦等效电路11—5 理想变压器的VCR11—6 理想变压器的阻抗变换性质11—7 理想变压器的实现11—8 铁心变压器的模型习题第十二章拉普拉斯变换在电路分析中的应用 12一1 拉普拉斯变换及其几个基本性质12—2 反拉普拉斯变换——赫维赛德展开定理 12—3 零状态分析12—4 网络函数和冲激响应12—5 线性时不变电路的叠加公式习题附录A 复习、检查用题附录B 复习大纲部分习题答案(下册)索引结束语电路分析基础第四版下册(李瀚荪著)目录《电路分析基础》(下高等学校教材)第4版下册讲授动态电路的相量分析法和s域分析法。

具体内容有：阻抗和导纳、正弦稳态功率和能量/三相电路、频率响应/多频正弦稳态电路、耦合电感和理想变压器、拉普拉斯变换在电路分析中的应用。

《电路分析基础》课程教学大纲课程编号：C013003、C015003英文名称：Fundamentals of Electric Circuits学分：3.25 学时：72 （其中理论学时：52 实验学时：20 ）适用专业：电子信息类各专业一、课程的性质、地位、任务：《电路分析基础》是电路理论的入门课程。

是电类各专业的技术基础课，它将着重阐述线性非时变电路的基本概念，基本规律和基本分析方法，为后继课程打下牢固的分析基础，是电类各专业本科生的核心课程之一。

通过本课程的学习，学生不但能获得上述基本知识，而且可以在抽象思维能力，分析计算能力，总结归纳能力和实验研究能力诸方面得到提高。

本课程的先修课程是《高等数学》和《大学物理》。

二、教学内容及学时分配：第一章集中参数电路中电压、电流的约束关系（6学时）§1-1 基尔霍夫定律§1-2 电路元件：电阻元件、独立电源、受控源§1-3 分压公式和分流公式§1-4 支路电流法和支路电压法第二章运用独立电流、电压变量的分析方法 (4学时)§2-1 网孔分析法§2-2 节点分析法§2-3 电路的对偶性第三章叠加方法与网络函数 (2学时)§3-1 线性网络的比例性网络函数§3-2 叠加定理第四章分解方法及单口网络 (8学时)§4-1 分解的基本步骤§4-2 单口网络的电压电流关系§4-3 置换定理§4-4 单口网络的等效电路§4-5 戴维南定理§4-6 诺顿定理§4-7 最大功率传递定理第五章动态元件 (2学时)§5-1 电容元件§5-2 电感元件第六章一阶电路 (6学时)§6-1 一阶电路的零输入响应§6-2 一阶电路的零状态响应§6-3 一阶电路的完全响应§6-4 一阶电路的三要素法第七章二阶电路 (6学时)§7-1 RLC串联电路的零输入响应§7-2 RLC串联电路的零状态响应§7-3 RLC串联电路的完全响应§7-4 GCL并联电路分析第八章阻抗和导纳 (8学时)§8-1 阻抗、导纳、相量模型§8-2 正弦混联电路分析§8-3 相量模型的网孔分析法和节点分析法§8-4 相量模型的等效§8-5 有效值有效值相量§8-6相量图解法第九章正弦稳态功率和能量 (4学时)§9-1 单个元件的功率§9-2 单口网络的功率§9-3 正弦稳态最大功率传递定理第十章耦合电路 (6学时)§10-1耦合电感的伏安关系、耦合系数及耦合电感的去耦等效变换§10-2空心变压器电路的分析§10-3理想变压器的伏安关系、阻抗变换性质三、大纲说明：本大纲在已有大纲内容的基础上做了适当调整和修改，本着“打好基础、精选内容、利于教学”的原则制定。
