震动探测器应用

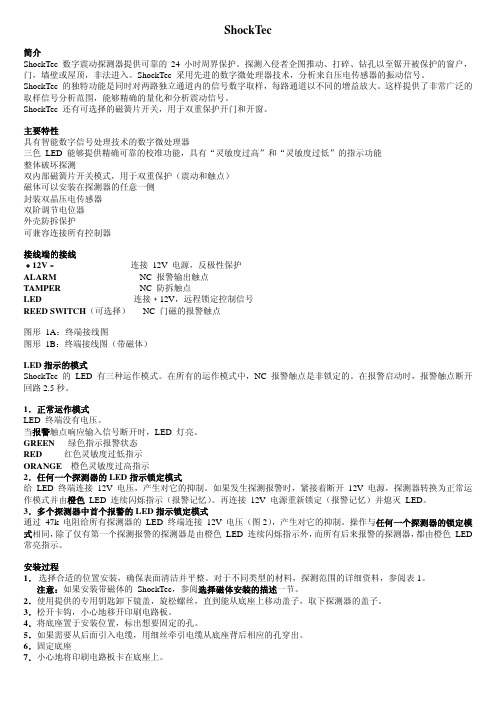

ShockTec简介ShockTec 数字震动探测器提供可靠的24小时周界保护。

探测入侵者企图推动、打碎、钻孔以至锯开被保护的窗户，门，墙壁或屋顶，非法进入。

ShockTec 采用先进的数字微处理器技术，分析来自压电传感器的振动信号。

ShockTec 的独特功能是同时对两路独立通道内的信号数字取样，每路通道以不同的增益放大。

这样提供了非常广泛的取样信号分析范围，能够精确的量化和分析震动信号。

ShockTec 还有可选择的磁簧片开关，用于双重保护开门和开窗。

主要特性具有智能数字信号处理技术的数字微处理器三色 LED 能够提供精确可靠的校准功能，具有“灵敏度过高”和“灵敏度过低”的指示功能整体破坏探测双内部磁簧片开关模式，用于双重保护（震动和触点）磁体可以安装在探测器的任意一侧封装双晶压电传感器双阶调节电位器外壳防拆保护可兼容连接所有控制器接线端的接线﹢12V﹣连接 12V 电源，反极性保护ALARM NC 报警输出触点TAMPER NC 防拆触点LED连接﹢12V，远程锁定控制信号REED SWITCH（可选择）NC 门磁的报警触点图形 1A：终端接线图图形 1B：终端接线图（带磁体）LED指示的模式ShockTec 的LED 有三种运作模式。

在所有的运作模式中，NC 报警触点是非锁定的。

在报警启动时，报警触点断开回路2.5秒。

1．正常运作模式LED 终端没有电压。

当报警触点响应输入信号断开时，LED 灯亮。

GREEN绿色指示报警状态RED红色灵敏度过低指示ORANGE橙色灵敏度过高指示2．任何一个探测器的LED指示锁定模式给 LED 终端连接 12V 电压，产生对它的抑制。

如果发生探测报警时，紧接着断开 12V 电源，探测器转换为正常运作模式并由橙色 LED 连续闪烁指示（报警记忆）。

再连接 12V 电源重新锁定（报警记忆）并熄灭 LED。

3．多个探测器中首个报警的LED指示锁定模式通过 47k 电阻给所有探测器的 LED 终端连接 12V 电压（图2），产生对它的抑制。

震动传感器入侵解决方案原文：史新华振动传感器(YT-JB3、YT-SHK)系统主要用于探测入侵者对企图穿过周界栅栏，切割和攀爬金属围栏网、破墙,而入等多种情况引起的防撬、防砸、防破坏振动，这些振动通过电子处理器单元进行监视和分析。

通过比对振动特征信号，判断真正的入侵企图事件，通过模拟分析转变为报警信号。

前言：随着通信ATM及基站、金库、保险柜、博物馆等不断增多和分布日趋广泛，防盗监控已成为移动通信基站的重要保障。

近年来手机用户数量的持续增长，基站的数量、分布区域不断扩大，身处城乡结合部或偏远山区的移动基站因常年无人值守成为盗窃分子的光顾之地，基站的各种附属设备如蓄电池、铁塔角钢、空调外机、铜地线（排）、馈线等设备也成了盗贼的主要偷盗目标，如果基站的附属设备发生被盗，将使基站通信设备处于高危运行状态，既严重影响通信设备的正常运行，又给运行维护部门增加大量的额外开支纵观历年来特别是近年来的被盗案件，基站偷盗呈现以下特点：1、被盗物品基本作为废品处理，因此，多以金属为主，如铜、铅、铁等，具体集中在室外变压器、空调室外机、蓄电池、电力电缆(含地线)等。

2、被盗基站普遍发生在偏远山区或高速公路附近，这些地区路途偏远，工作人员难以短时间内赶到现场，或者在公路附近，作案后迅速撤离，难以抓到现行。

3、盗窃人员以本地居民为主，且了解基站情况的人员比例比较高，特别是一些曾经从事过基站内设备的安装、维护工作的各种协作单位的临时工作人员，利用基站钥匙进行复制等手段伺机进行偷盗。

4、偷盗手段越来越五花八门，从锯断室外电缆，翻墙，撬门、气体割烧门、墙体开洞、钻馈线窗、手法专业。

针对上述特点，采取传统的某一项或两项防盗措施，已难以起到效果，这些说明振动探测器在基站周界防护中起着比较重要的作用，采取震动探测器技防措施，才能起到有效的防盗作用。

根据设备安全性能的高低来配置产品，有人非法进入基站区域或者进行破坏时，震动探测器在探测到非法侵入信息后，通过主机拨号的形式，将警情在第一时间将信息传达给电信基站接警中心，基站人员在接到信息后及时处理警情或驱动电子监控系统来记录非法侵入者的影像，起到全方位的防护作用！二、振动探测器系统设计要求基站的振动防盗报警系统要求达到如下的要求：1、实用性：振动探测器(YT-JB3、YT-SHK)系统方案设计无人值守自助设备特殊环境管理工作需要，如墙体防范、区域保护、门窗保护、ATM保护等。

震动传感器安装使用全解方案原文：史新华振动传感器(YT-JB3、YT-SHK)系统主要用于探测入侵者对企图穿过周界栅栏，切割和攀爬金属围栏网、破墙,而入等多种情况引起的防撬、防砸、防破坏振动，这些振动通过电子处理器单元进行监视和分析。

通过比对振动特征信号，判断真正的入侵企图事件，通过模拟分析转变为报警信号。

前言：随着通信ATM及基站、金库、保险柜、博物馆等不断增多和分布日趋广泛，防盗监控已成为移动通信基站的重要保障。

近年来手机用户数量的持续增长，基站的数量、分布区域不断扩大，身处城乡结合部或偏远山区的移动基站因常年无人值守成为盗窃分子的光顾之地，基站的各种附属设备如蓄电池、铁塔角钢、空调外机、铜地线（排）、馈线等设备也成了盗贼的主要偷盗目标，如果基站的附属设备发生被盗，将使基站通信设备处于高危运行状态，既严重影响通信设备的正常运行，又给运行维护部门增加大量的额外开支纵观历年来特别是近年来的被盗案件，基站偷盗呈现以下特点：1、被盗物品基本作为废品处理，因此，多以金属为主，如铜、铅、铁等，具体集中在室外变压器、空调室外机、蓄电池、电力电缆(含地线)等。

2、被盗基站普遍发生在偏远山区或高速公路附近，这些地区路途偏远，工作人员难以短时间内赶到现场，或者在公路附近，作案后迅速撤离，难以抓到现行。

3、盗窃人员以本地居民为主，且了解基站情况的人员比例比较高，特别是一些曾经从事过基站内设备的安装、维护工作的各种协作单位的临时工作人员，利用基站钥匙进行复制等手段伺机进行偷盗。

4、偷盗手段越来越五花八门，从锯断室外电缆，翻墙，撬门、气体割烧门、墙体开洞、钻馈线窗、手法专业。

针对上述特点，采取传统的某一项或两项防盗措施，已难以起到效果，这些说明振动探测器在基站周界防护中起着比较重要的作用，采取震动探测器技防措施，才能起到有效的防盗作用。

根据设备安全性能的高低来配置产品，有人非法进入基站区域或者进行破坏时，震动探测器在探测到非法侵入信息后，通过主机拨号的形式，将警情在第一时间将信息传达给电信基站接警中心，基站人员在接到信息后及时处理警情或驱动电子监控系统来记录非法侵入者的影像，起到全方位的防护作用！二、振动探测器系统设计要求基站的振动防盗报警系统要求达到如下的要求：1、实用性：振动探测器(YT-JB3、YT-SHK)系统方案设计无人值守自助设备特殊环境管理工作需要，如墙体防范、区域保护、门窗保护、ATM保护等。

震动探测器
说明书
一、概述
震动探测器是以侦测物体振动来报警的探测器，可以通过非法人员产生的震动发出报警信号。

本震动探测器为机械式无源震动探测器，无需供电即可工作。

主要用于门窗、柜员机，入侵、被破坏报警，振动探测器必需要安装在被保护物体上，需用螺钉拧紧安装于易感受振动的平面上，当一次剧烈振动达到报警阀值时，探测器输出报警信息，当未达到报警阀值的振动连续发生时无报警信息输出，最大限度减少误报。

二、优点
★室外安装有效防水
★无需电源供电即可工作
★灵敏度可调
三、安装方式
震动探测器的安装方式有：
1.安装在保护物体表面
2.嵌入式安装，如预制在墙体内部，对墙体进行保护；安装在设备内部等
注意：在固定震动探测器时，要保持其与地面水平，而且要固定牢靠；选择的保护物体要是不会轻易受外界自然环境的影响而产生剧烈震动，比如自然风
四、灵敏度调节
震动探测器由三部分组成，固定底座、防水外壳、震动探测器，如图：
拆开外壳后，可以看到震动探测器的一侧有如下标识
L：最小灵敏度
M：一般灵敏度
H：最大灵敏度
旋转震动探测器，可以调节其灵敏度。

固定好震动探测器，当H 字样向下与地面垂直时即为最大灵敏度；M字样朝下与地面垂直即为一般灵敏度，L字样朝下与地面垂直时即为最小灵敏度。

震动探测器应用施工分析方案（振动传感器）主编：史新华震动探测器_振动探测器_A TM震动探测器_柜员机震动探测器_金库墙体震动探测器等使用环境中旳问题震动探测器振动探测器一、振动探测器YT-JB3是以探测入侵者旳走动或进行多种破坏活动时所产生旳振动信号来作为报警根据，例如，入侵者在进行凿墙、钻洞、破坏门、窗、撬保险柜等破坏活动时，都会引起这些物体旳振动，以这些振动信号来触发报警旳探测器就称为振动探测器。

二、常用旳几种振动探测器旳基本工作原理根据所使用旳振动传感器旳不一样，振动探测器可分为：机械式振动探测器、惯性棒电子式振动探测器、电动式振动探测器、压电晶体振动探测器、电子式全面型振动探测器等多种类型。

不一样类型旳振动探测器其工作机理及安装规定也各有差异，以YT-JB3振动探测器为例，它属于压电晶体振动探测器。

该型振动探测器工作原理是运用压电晶体旳压电效应。

压电晶体是一种特殊旳晶体，它可以将施加于其上旳机械作用力转变为对应大小旳电压，即模拟旳电信号。

此电信号旳频率及幅度与机械振动旳频率及幅度成正比。

运用压电晶体旳压电效应就可做成压电晶体振动探测器，其应用范围广阔。

合用于金库、保险箱、A TM机、钢筋混凝土墙和保险库、玻璃、墙体、钢制铠装柜、自动售卖机和门旳防护。

可监控防护面旳震动状况和温度，检测已知类型旳入侵袭击，例如重锤敲击、钻孔、爆炸、液压工具和热力工具三、振动探测器YT-JB3系统设计规定基站旳振动防盗报警系统规定到达如下旳规定：1、实用性：振动探测器YT-JB3 ，YT-JB3系统方案设计无人值守自助设备特殊环境管理工作需要，如墙体防备、区域保护、门窗保护、ATM保护等。

除具有以上功能外，尚有视频录像、报警系统和监控系统旳联动等实用功能。

由于基站是无人职守，因此在报警系统设置旳过程中考虑到现场报警、语音吓退，等多重防备，最大程度旳赶走或恐吓侵入者，到达保护财产旳作用。

2.可靠性：在偏远旳无人值守旳特殊环境中，震动探测器系统必须保证较强旳稳定性和可靠性，前端振动产品选用先进、成熟、可靠旳产品，是已在类似工程中使用过许多旳，证明能适应室外环境旳硬件，并且在系统故障或事故导致中断后，能保证数据旳精确性、完整性和一致性，并具有迅速恢复旳功能，同步系统具有一整套完毕旳系统管理方略，可以保证系统旳运行安全。

常见入侵报警探测器适用范围、特点和安装要点一、应遵循以下原则：1、在防护区域内，入侵探测器盲区边缘与防护目标之间的距离应≥5m。

2、探测器的作用距离、覆盖面积，一般应留有25%～30%的余量，应能通过灵敏度调整进行调节。

二、安装设计要点：1、开关式入侵探测器：（1）磁控开关：主要用于各类门、窗警戒。

a.安装时注意门窗质地：普通的磁控开关仅用于木质的门窗上，钢、铁门窗采用专用的磁控开关。

b．安装在距门窗拉手边150mm的位置。

c．舌簧管安装在门、窗框上，磁铁安装在门、窗上，对准、间距0.5cm左右。

（2）微动开关：主要用于被保护物体下面，物体被移开时发生报警。

（3）水银触点开关：主要用于防范保险柜等大型物体被非法搬运。

2、被动红外入侵探测器：常用于室内防护目标的空间区域警戒。

（1）特点：a.功耗低、隐蔽性好（被动式）。

b.同一室内可安装多台，探测区任意交叉互不干扰。

c.灵敏度随室温升高而下降，探测范围也随之减小。

d.探测区内有热变化或热气流流过易造成误报。

e.红外线穿透性差，遇遮挡造成盲区。

（2）安装设计要点：a.壁挂式被动红外探测器，安装高度距地面2.2m左右，视场与可能入侵方向成90度角，探测器与墙壁的倾角视防护区域覆盖要求确定。

b.吸顶式被动红外探测器,一般安装在重点防范部位上方附近的天花板上，应水平安装。

c.楼道式被动红外探测器，视场面对楼道（通道）走向，安装位置以能有效封锁楼道（或通道）为准，距地面高度2.2m左右。

3、微波探测器的主要特点及安装使用要点微波是一种波长很短的电磁波。

其波长是从1mm到1dm，频率是从300MHz 到300GHz。

（1）其警戒范围为一个立体防范空间，其控制范围比较大，可以覆盖60。

～95。

的水平辐射角，控制面积可达几十～几百平方米。

（2）微波对非金属物质的穿透性既有好的一面，也有坏的一面。

（3）微波探测器的探头不应对准可能会活动的物体。

（4）在监控区域内不应有过大、过厚的物体，特别是金属物体，否则在这些物体的后面会产生探测的盲区。

振动探测器原理
振动探测器原理是利用振动的感知和测量来检测物体的运动或振荡情况。

振动探测器通常由感应元件和测量系统组成。

感应元件可以是加速度计、压电传感器、光学传感器等。

加速度计是一种常用的感应元件，其工作原理是利用固定在其内部的质量块受到振动时，在坐标轴上产生相对位移，进而导致感应元件内部的电荷变化或电阻变化。

压电传感器则是利用压电效应来感应振动，当物体受到振动时，压电元件会产生电荷或位移，进而生成电信号。

光学传感器则是利用光电二极管或光敏电阻等光学元件，通过接收到的光信号的变化来感应振动。

测量系统则是用来接收、放大和处理感应元件产生的信号。

测量系统根据具体的需要可以有多种形式，包括模拟信号处理电路和数字信号处理器。

在模拟信号处理电路中，信号经过放大、滤波等处理后被转化为测量结果。

数字信号处理器则更进一步，可以利用微处理器或专门的数字处理芯片，将模拟信号转换为数字信号进行处理，并实现更复杂的功能，如数据存储、实时分析等。

根据振动探测器的原理，我们可以通过感应元件的输出信号来分析物体的振动特征，包括振动的强度、频率、相位等。

这些特征可以用于判断物体的运动状态，如是否处于振荡、频率是否稳定等。

同时，振动探测器也可以用于监测物体的结构健康状态，对于预测和预防结构的损坏具有重要意义。

值得注意的是，不同类型的振动探测器适用于不同的应用场景，
需要根据具体需要选择合适的感应元件和测量系统。

此外，振动探测器的精度和可靠性也是值得考虑的因素，因为它们会直接影响到监测结果的准确性和可信度。

振动入侵探测器的原理及应用GB/T10488-1997振动入侵探测器作为国家标准已实施三年，振动入侵探测器作为技防手段已逐步被人们认识和应用。

为了更好地贯彻GB/T10488-1997振动入侵探测器的国家标准顺利实施，使更多的人了解振动入侵探测器的原理和应用，现结合本公司研制生产的振动入侵探测器介绍一下有关振动入侵探测器原理和应用的基本知识。

1|振动入侵探测器在预防犯罪中的作用改革开放以来，随着人、财、物大流动，犯罪形势也发生了很大变化。

不少犯罪分子把罪恶的手伸向银行、博物馆、古墓和枪支弹药库，屡屡得手。

如黑龙江省、吉林省、山西省、广西省等几十起案件，不仅造成巨大的经济损失，枪支弹药的失窃，对社会治安也构成重大威胁。

对这些案例进行分析，我们发现其中有不少起案件是挖地道和破墙而入的。

银行的保卫成员对门窗的守卫极为严密，企图从门窗进入金库的犯罪分子有百分之八十未能得逞。

在正面不得而入的情况下，他们就在地下管道、通风处、地下室等能够接近金库的薄弱环节上打主意。

为了对付这种犯罪，银行对金库墙壁进行一次次的加固。

在采用密集钢筋和高标号水泥筑成五十公分厚度时，挖墙入室案件明显减少。

但是贼心不死，利用普通的工具挖不开，就采用一种可以贴在墙上的可塑性浓缩炸药进行定向爆炸。

这种新型炸药爆炸的声音虽小，但威力极强。

守库人员只感到轻微震感，作案时不易被发现。

有的犯罪分子还与金库设计施工人员相互勾结，专门寻找最薄弱部位进行小剂量爆破，便作案成功率更高。

为了对付这种犯罪，守库人员进一步加强了周界的防护。

于是一些犯罪分子又采取远距离挖地道的办法来接近金库。

振动入侵探测器正是在这种情况下应运而生的。

银行金库采用这种探测器后，破墙而入的案件确实明显减少，因此这种探测器得以迅速推广。

我公司在汲取国外经验教训的基础上，为了防患于未然，早在84年就开始了振动入侵探测器的研究，于86年投入市场。

产品一经问世，立即得到社会各界的公认。

先后在银行、文物博物馆、部队等系统广泛应用。

部队军械弹药库安全防范振动报警系统工程设计方案第一章：工程概况部队军械库的安全防范工程是集人防、物防、技防为一体的安全技术防范系统工程，必须根据防范区域的环境条件和建筑物的特点因地制宜地用点、线、面和空间相结合的多种技术类型的探测器和报警复核手段，构筑具有纵深防护功能的安全防范体系。

而振动入侵探测器在军械弹药库内及周界围墙的防护中起到其它报警设备无法代替的作用，众所周知，随着人，财，物的大量流动，犯罪形势也发生较大变化，把罪恶的手伸向军械库，炸药库等，作案手段从破门窗而入逐步向砸墙，掏洞，挖地道等方式转移，并屡屡得手，使国家枪枝药库遭破坏，枪枝流落到社会，随时都会危害着人民生命安全。

故此，部队为了预防恶性案件发生，要求在库房和围墙上安装振动入侵探测器，用于墙体防护。

军械弹药库是部队重点保护对象，是一级风险一级保护。

本公司依据GA26-92《军工产品储存凤险等级和防护级别的规定》和部队安全防范振动报警系统设计任务书的具体要求，结合我们以往的工程经验，在符合目前标准的前提下，参考国内外先进的经验、成熟的技术和库区的实际环境进行全面的安全防范工程设计。

第二章：系统的设计依据及指导思想一．设计依据军械药库安全技术防范系统工程设计依据：1．GA/T75-94 《安全防范工程程序与要求》；2．GAAA/T368-2001《入侵报警系统技术要求》；3．GA308-2001 《安全防范系统验收规则》；4．GA26-92 《军工产品储存风险等级和防护级别的规定》；5．GB7946-87 《带电铁丝网和电围栏的安装和安全运行》；6．GA247-2000 《监所周界高压电网装置》；7，部队安全防范振动报警系统设计任务书二．系统设计思想在系统方案设计中，我们将贯彻如下思想：1．树立风险意识：在系统设计中，应加强防范观念，把技防、物防、和人防有机的结合，贯彻“预防为主，防打结合”的方针思想。

2．优化设计思想：在系统设计中，充分考虑部队对军械弹药库的技防要求，在系统功能上尽可能的完善、适用。
