6种常用低压电气元件的功能作用本文以图文并茂的方式介绍常用6种电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、低压隔离开关我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关。

高压开关电器中使用最多的一种电器，在电路中起隔离作用，它本身的工作原理及结构比较简单。

低压电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。

隔离开关的主要特点1、是无灭弧能力，只能在没有负荷电流的情况下分、合电路；2、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；3、断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

隔离开关的功能作用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点；2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式；3、用以接通或断开小电流电路隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍；额定电流标准值> 最大负载电流的150%隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；2、负荷开关也起隔离作用，并且能切断负荷电流；3、断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸。

另外，某些型号的断路器也具有隔离功能，可以作为隔离电气使用。

2、断路器断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

电感的常用电路
电感是电路中常用的元件之一，它具有储能和隔离信号的作用。

在各种电路中，电感的应用非常广泛，如滤波电路、振荡电路、变压器等。

本文将以电感的常用电路为题，为读者介绍几种常见的电感电路和其应用。

一、LC滤波电路
LC滤波电路是一种利用电感和电容组成的滤波器，用于对电路中的信号进行滤波。

它的原理是根据电感和电容的特性来实现对不同频率的信号进行衰减或放大。

LC滤波电路广泛应用于音频放大器、无线通信设备等领域，能够有效地去除杂散干扰和噪声。

二、LC振荡电路
LC振荡电路是一种利用电感和电容组成的振荡器，用于产生稳定的振荡信号。

它的原理是通过电感和电容之间的能量转换来实现振荡。

LC振荡电路在无线电通信、射频技术等领域有着广泛的应用，如射频发射机、调频调幅电路等。

三、变压器
变压器是一种利用电感的原理来实现电压的升降的装置。

它由两个或多个线圈组成，通过磁耦合来实现电能的传输和转换。

变压器在电力系统中起到了重要的作用，能够实现电能的远距离传输、电压的升降和电流的变化。

以上是电感的常用电路及其应用的简单介绍。

电感作为一种重要的电子元件，在各种电路中都有着广泛的应用。

通过合理的设计和使用，可以实现信号的滤波、振荡和电能的传输。

希望本文对读者对电感电路有所了解，并能在实际应用中发挥作用。

常见电子元件及应用常见的电子元件包括电阻、电容、电感、二极管、三极管、集成电路等。

1. 电阻：电阻是电子元件中最常见的一种，它的作用是限制电流流过的量。

电子电路中常常用电阻来调整电路的工作状态，例如电流分压、电流限制、直流耦合等。

电子设备中常见的电阻有碳膜电阻、金属膜电阻、热敏电阻等。

2. 电容：电容是一种可以储存电荷的元件，它的作用是存储电荷并释放。

在电子电路中，电容常用于滤波器、耦合器和振荡器等电路中。

电子设备中常见的电容有陶瓷电容、铝电解电容等。

3. 电感：电感是一种可以产生感应电动势的元件，它的作用是储存磁能。

在电子电路中，电感常用于滤波器、振荡器和变压器等电路中。

电子设备中常见的电感有线圈电感、铁氧体电感等。

4. 二极管：二极管是一种具有单向导电性的元件，它的作用是限制电流的流动方向。

在电子电路中，二极管常用于整流器、开关、振荡器等电路中。

电子设备中常见的二极管有普通二极管和肖特基二极管等。

5. 三极管：三极管是一种电流放大器，它的作用是将小电流放大成大电流。

在电子电路中，三极管常用于放大器、开关、振荡器等电路中。

电子设备中常见的三极管有普通三极管、场效应三极管等。

6. 集成电路：集成电路是把许多电子元件集成在一起的器件，它的作用是实现复杂的电路功能。

在电子电路中，集成电路常用于计算机、手机、电视等电子设备的控制和信号处理。

常见的集成电路有数字集成电路（如逻辑门、计数器）和模拟集成电路（如放大器、滤波器）等。

以上是常见的一些电子元件及其应用。

这些电子元件在电子技术中起到了至关重要的作用，它们使得电子设备能够实现各种功能。

随着科技的不断进步，电子元件的种类也在不断增多，应用范围也越来越广泛。

电子元器件的分类与功能电子元器件是电子设备中的组成部分，它们具有不同的功能和特点。

电子元器件根据其功能和用途可以分为不同的类型。

本文将介绍几种常见的电子元器件，并详细解释它们的分类和功能。

1. 电阻器（Resistor）- 电阻器用于限制电流流动，通过产生电阻来控制电路中的电压和电流。

- 根据电阻值的大小可分为固定电阻器和变阻器。

固定电阻器的电阻值固定，而变阻器可以调节电阻值。

- 常见的电阻器有碳膜电阻、金属膜电阻、线绕电阻等。

2. 电容器（Capacitor）- 电容器用于存储和释放电荷。

它由两个带电极板和介质组成。

- 根据介质的类型可以分为小型电容器、陶瓷电容器、铝电解电容器等。

- 电容器具有吸收噪声、滤波和能量存储等功能。

3. 电感器（Inductor）- 电感器用于储存和释放磁能，通过电流的变化来产生电场和磁场。

- 电感器主要由线圈和铁芯组成。

- 电感器在电源滤波、频率选择和振荡器等电路中有重要作用。

4. 二极管（Diode）- 二极管是一种用来控制电流流动方向的元器件。

- 它具有单向导通的特性，正向导通时电流可以流动，反向截止时电流无法通过。

- 常用的二极管有普通二极管、稳压二极管、肖特基二极管等。

5. 三极管（Transistor）- 三极管是一种具有放大和开关功能的半导体器件。

- 它由三个区域组成，分别为基极、发射极和集电极。

通过控制基极电流可以控制集电极电流的变化。

- 三极管广泛应用于放大器、振荡器、计算机逻辑门等电路中。

6. 集成电路（Integrated Circuit）- 集成电路是多个电子元件以及其它传导材料集成在一个晶片上的芯片。

- 它具有体积小、功耗低和可靠性高等优点。

- 集成电路根据应用可以分为模拟集成电路和数字集成电路。

7. 传感器（Sensor）- 传感器是将非电信号转换成电信号的装置。

- 它可以感知各种物理量和环境信号，如温度、压力、光线等。

- 传感器广泛应用于工业自动化、环境监测、医疗设备等领域中。

常用电子元器件型号说明电子元器件是电子设备中不可或缺的组成部分。

在不同的电子设备中，我们会看到各种各样的电子元器件，它们都有不同的型号和功能。

本文将介绍一些常用电子元器件的型号及其说明。

一、电阻器电阻器是一种用来控制电流和电压的元器件。

电阻器的型号通常表示为“R”和数字，“R”代表电阻器，数字代表它的阻值。

例如R1200表示阻值为1200Ω的电阻器。

电阻器的阻值单位是欧姆（Ω），常用颜色环标记法来表示电阻器的阻值和容差。

二、电解电容器电解电容器是一种可以存储电荷的元器件，常用于平滑电源电压、滤波、耦合等电路。

电解电容器的型号通常表示为“C”和数字，数字代表电容的值，单位是微法（μF）。

例如C1000表示电容值为1000μF的电解电容器。

电解电容器的正负极需要注意，一般标注正极“+”号。

三、二极管二极管是一种具有单向导电特性的元器件，能够将电流从“正极”流向“负极”，而阻挡反向电流。

二极管的型号通常表示为“D”和数字，数字代表其型号和性能。

例如D1001表示一款具有特定性能的二极管。

常见的二极管型号有Zener二极管、肖特基二极管、光电二极管等。

四、三极管三极管是一种三极管，其由发射极、基极和集电极组成。

它可以放大电流和开关电路，常用于放大电路和低频功率放大器中。

三极管的型号通常表示为“Q”和数字，数字代表型号和性能。

例如Q8050表示一款具有特定性能的三极管。

五、晶体管晶体管是一种半导体器件，其有PN结或者NPN结构。

可以放大电流和开关电路，常用于放大电路、振荡电路和数字逻辑电路中。

晶体管的型号通常表示为“T”和数字，数字代表型号和性能。

例如TIP120表示一款具有特定性能的晶体管。

六、集成电路集成电路是将多个元器件集成于一体的电子器件，常用于制作微处理器、存储器和逻辑电路。

集成电路的型号通常表示为芯片型号，例如M65831表示Mitsubishi公司生产的某一款特定芯片。

以上是常用电子元器件的型号说明，它们都有各自的特点和应用场合，掌握这些型号能够更好地帮助我们进行电路设计和维护。

认识电子元器件1. 介绍电子元器件是构成电子产品的基本组成部分，它们在电路中起着不同的作用。

了解电子元器件的种类、特性和应用范围对于学习电子行业非常重要。

本文将介绍一些常见的电子元器件，并讨论它们在电子行业中的应用。

2. 电子元器件的分类电子元器件可以按照不同的标准进行分类。

根据元器件的功能和作用，可以将电子元器件分为被动元器件和主动元器件。

被动元器件包括电阻、电容和电感等，它们没有放大或控制电信号的能力。

主动元器件则包括晶体管、场效应管和集成电路等，它们可以放大和控制电信号。

此外，电子元器件还可以按照工作原理、结构和材料等方面进行分类。

例如，根据工作原理的不同，可以将电子元器件分为电阻式元器件、电容式元器件和电感式元器件等。

3. 常见的电子元器件3.1 电阻电阻是电流通过时阻碍电流流动的元器件，用来限制电路中的电流，调节电路的电压和功率。

电阻的单位是欧姆（Ω）。

电阻的阻值和功率是电阻的两个重要参数。

3.2 电容电容是储存电荷的元器件，它可以存储电势能。

电容的单位是法拉（F）。

电容的容值和工作电压是电容的两个重要参数。

3.3 电感电感是通过电流变化而产生感应电动势的元器件，它可以储存电流。

电感的单位是亨利（H）。

电感的感值和电流是电感的两个重要参数。

3.4 晶体管晶体管是一种主动元器件，它可以放大电信号。

晶体管有很多种类型，包括二极管、三极管和场效应管等。

晶体管广泛应用于放大电路和开关电路中。

3.5 集成电路集成电路是把多个晶体管、电容、电阻等元器件集成在一个芯片上的元器件，它具有体积小、功耗低、可靠性高等优点。

集成电路广泛应用于计算机、通信和消费电子等领域。

4. 电子元器件的应用电子元器件的应用非常广泛，在各个领域都有重要的作用。

以下是一些常见的应用场景：•电阻常用于电路中的电流限制和调节；•电容常用于电源滤波、信号耦合和振荡电路等；•电感常用于频率选择电路和电磁感应等；•晶体管广泛应用于放大电路、开关电路和振荡电路等；•集成电路广泛应用于计算机、通信和消费电子等领域，如处理器、存储器和控制器等。

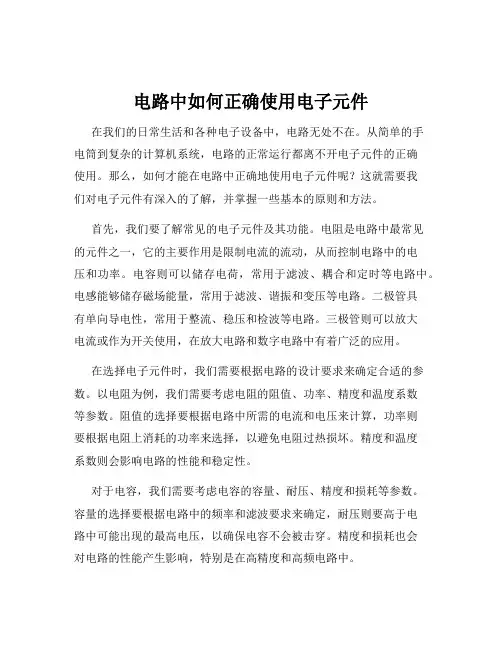

电路中如何正确使用电子元件在我们的日常生活和各种电子设备中，电路无处不在。

从简单的手电筒到复杂的计算机系统，电路的正常运行都离不开电子元件的正确使用。

那么，如何才能在电路中正确地使用电子元件呢？这就需要我们对电子元件有深入的了解，并掌握一些基本的原则和方法。

首先，我们要了解常见的电子元件及其功能。

电阻是电路中最常见的元件之一，它的主要作用是限制电流的流动，从而控制电路中的电压和功率。

电容则可以储存电荷，常用于滤波、耦合和定时等电路中。

电感能够储存磁场能量，常用于滤波、谐振和变压等电路。

二极管具有单向导电性，常用于整流、稳压和检波等电路。

三极管则可以放大电流或作为开关使用，在放大电路和数字电路中有着广泛的应用。

在选择电子元件时，我们需要根据电路的设计要求来确定合适的参数。

以电阻为例，我们需要考虑电阻的阻值、功率、精度和温度系数等参数。

阻值的选择要根据电路中所需的电流和电压来计算，功率则要根据电阻上消耗的功率来选择，以避免电阻过热损坏。

精度和温度系数则会影响电路的性能和稳定性。

对于电容，我们需要考虑电容的容量、耐压、精度和损耗等参数。

容量的选择要根据电路中的频率和滤波要求来确定，耐压则要高于电路中可能出现的最高电压，以确保电容不会被击穿。

精度和损耗也会对电路的性能产生影响，特别是在高精度和高频电路中。

电感的选择则要考虑电感量、电流、品质因数和自谐振频率等参数。

电感量的选择要根据电路中的频率和滤波要求来计算，电流要大于电路中可能通过的最大电流，品质因数和自谐振频率则会影响电感在电路中的性能。

在使用电子元件之前，我们还需要对其进行检测和筛选。

对于电阻、电容和电感等无源元件，可以使用万用表等工具来检测其阻值、容量和电感量等参数是否符合要求。

对于二极管、三极管等有源元件，则需要使用专门的测试仪器来检测其性能，如二极管的正向压降和反向漏电流，三极管的放大倍数和饱和压降等。

在安装电子元件时，要注意正确的安装方式和方向。

电路基本元件及特性概述电路是现代科技中至关重要的一部分，而电路的基本元件则是构成电路的核心组成部分。

本文将对电路中常见的基本元件及其特性进行概述，以帮助读者更好地理解电路的构成和工作原理。

一、电阻器（Resistor）电阻器是最为常见的电路元件之一，其主要功能是阻碍电流通过。

电阻器的特性由其电阻值和功率来描述。

电阻器的电阻值常用欧姆（Ω）来表示，功率则以瓦特（W）为单位。

不同的电阻器具有不同的电阻值和功率容量，可以根据具体的电路需要选择合适的电阻器。

二、电容器（Capacitor）电容器是另一种常见的电路元件，其主要功能是储存电荷。

电容器的特性由其容量和工作电压来描述。

电容器的容量常用法拉（F）为单位，工作电压则以伏特（V）表示。

电容器的容量大小决定了其储存电荷的能力，而工作电压决定了其所能承受的最大电压值。

三、电感器（Inductor）电感器是一种能够储存电磁能量的电路元件。

它的特性由其电感值和工作电流来描述。

电感器的电感值常以亨利（H）为单位，工作电流则以安培（A）表示。

电感器的电感值决定了其储存电磁能量的能力，而工作电流则决定了其所能承受的最大电流值。

四、二极管（Diode）二极管是一种具有单向导电性质的电子元件。

它的特性由其正向电压降和反向击穿电压来描述。

正向电压降是指当二极管正向导通时所具有的电压降，而反向击穿电压则指在反向工作时二极管所能承受的最大反向电压。

二极管在电路中常用于整流和保护等方面。

五、三极管（Transistor）三极管是一种具有放大和开关功能的半导体电子元件。

它的特性由其射极电流增益、基极电压和集电极电流等参数来描述。

三极管的射极电流增益用来衡量其放大能力，基极电压则决定了其工作状态，而集电极电流指定了其承载能力和输出信号的大小。

六、集成电路（Integrated Circuit）集成电路是将多个电子元件和电路功能集成在一个芯片上的电子元件。

它的特性由其集成度、功能和性能等方面来描述。

电子行业第二部分：电子线路简介电子线路是电子设备中非常重要的组成部分，它们用于连接各种电子元件，传递电流和信号。

本文将介绍一些常用的电子线路及其应用。

1. 基本的电子线路1.1 电路元件电子线路中常见的元件包括：电阻、电容、电感、二极管和晶体管等。

它们分别具有不同的特性和用途。

•电阻：用于限制电流流动的元件，常用的单位是欧姆。

它可以起到分流、降压和调节电流的作用。

•电容：具有储存电荷和释放电荷的能力，常用的单位是法拉。

它在电子线路中常用于储存能量、平滑电压和滤波。

•电感：具有产生感应电动势的能力，常用的单位是亨利。

它在电子线路中常用于储存能量、滤波和产生振荡。

•二极管：具有只允许单向电流通过的特性。

它在电子线路中常用于整流、限流和保护其他元件。

•晶体管：是电子线路中基本的放大器和开关元件。

它常用于信号放大、开关控制和逻辑门等应用。

1.2 电路拓扑常见的电路拓扑包括串联、并联和混合连接。

不同的拓扑结构可以实现不同的电路功能。

•串联：将电路元件依次连接，电流只能沿着一个通路流动。

串联电路可实现电阻、电容和电感等元件的电压和电流的加法关系。

•并联：将电路元件同时连接，电流可以分流到不同的分支上。

并联电路可实现电阻和电容等元件之间电压和电流的分配。

•混合连接：将串联和并联拓扑结合，以满足复杂的电路要求。

混合连接电路可实现更复杂的电压和电流分配关系。

2. 常见的电子线路应用2.1 电源电路电源电路是电子设备中必不可少的一部分，它负责为其他电子元件提供所需的电力。

常见的电源电路包括电池电路、直流电源和交流电源。

•电池电路：将电池与其他元件连接，为电路提供直流电源。

电池电路常用于便携设备和低功耗应用。

•直流电源：通过变压器、整流器和稳压器等元件将交流电转换为直流电。

直流电源常用于计算机、通信设备和家用电器等应用。

•交流电源：通过变压器和稳压器等元件将交流电的电压和频率调整为所需的值。

交流电源常用于电力系统、工业自动化和航空航天等应用。
