交换机配置方式及基本命令的熟悉

交换机配置命令大全交换机是网络中非常重要的设备，它可以实现局域网内计算机之间的数据传输和通信。

在进行交换机的配置时，我们需要掌握一些基本的配置命令，以确保交换机能够正常运行并满足网络的需求。

下面将介绍一些常用的交换机配置命令，希望对大家有所帮助。

1. 设置交换机的主机名。

在配置交换机之前，我们首先需要设置交换机的主机名，以便在网络中进行识别和管理。

我们可以通过以下命令来设置交换机的主机名：```。

Switch(config)#hostname S1。

```。

这条命令将交换机的主机名设置为S1，您也可以根据实际情况进行修改。

2. 配置交换机的管理IP地址。

为了实现对交换机的远程管理，我们需要为交换机配置一个IP地址。

我们可以通过以下命令来配置交换机的管理IP地址：```。

Switch(config)#interface vlan 1。

Switch(config-if)#ip address 192.168.1.1 255.255.255.0。

Switch(config-if)#no shutdown。

```。

这条命令将VLAN 1接口的IP地址设置为192.168.1.1，子网掩码为255.255.255.0，并启用该接口。

3. 配置交换机端口。

在实际网络中，我们需要对交换机的端口进行配置，以满足不同设备的连接需求。

以下是一些常用的端口配置命令：```。

Switch(config)#interface fastethernet 0/1。

Switch(config-if)#switchport mode access。

Switch(config-if)#switchport access vlan 10。

```。

这条命令将FastEthernet 0/1端口设置为接入模式，并将该端口划分到VLAN 10中。

4. 配置交换机的VLAN。

VLAN是虚拟局域网的缩写，它可以将一个物理局域网划分成多个逻辑上的局域网。

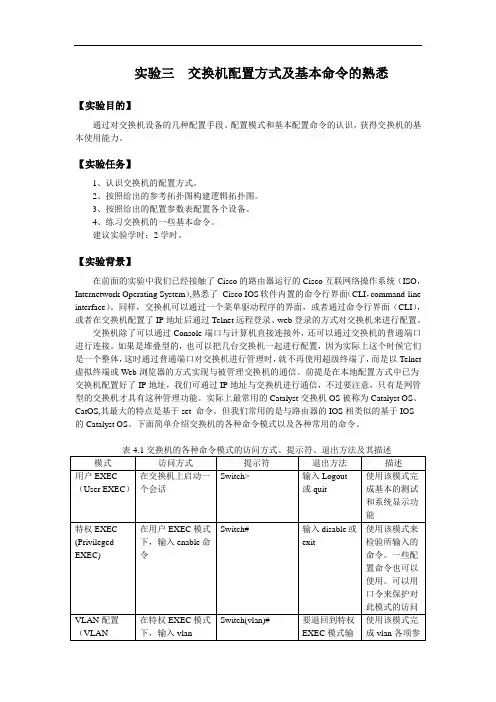

实验三交换机配置方式及基本命令的熟悉【实验目的】通过对交换机设备的几种配置手段、配置模式和基本配置命令的认识，获得交换机的基本使用能力。

【实验任务】1、认识交换机的配置方式。

2、按照给出的参考拓扑图构建逻辑拓扑图。

3、按照给出的配置参数表配置各个设备。

4、练习交换机的一些基本命令。

建议实验学时：2学时。

【实验背景】在前面的实验中我们已经接触了Cisco的路由器运行的Cisco互联网络操作系统（ISO，Internetwork Operating System）,熟悉了Cisco IOS软件内置的命令行界面（CLI，command-line interface）。

同样，交换机可以通过一个菜单驱动程序的界面，或者通过命令行界面（CLI），或者在交换机配置了IP地址后通过Telnet远程登录、web登录的方式对交换机来进行配置。

交换机除了可以通过Console端口与计算机直接连接外，还可以通过交换机的普通端口进行连接。

如果是堆叠型的，也可以把几台交换机一起进行配置，因为实际上这个时候它们是一个整体，这时通过普通端口对交换机进行管理时，就不再使用超级终端了，而是以Telnet 虚拟终端或Web浏览器的方式实现与被管理交换机的通信。

前提是在本地配置方式中已为交换机配置好了IP地址，我们可通过IP地址与交换机进行通信，不过要注意，只有是网管型的交换机才具有这种管理功能。

实际上最常用的Catalyst交换机OS被称为Catalyst OS、CatOS,其最大的特点是基于set 命令。

但我们常用的是与路由器的IOS相类似的基于IOS的Catalyst OS。

下面简单介绍交换机的各种命令模式以及各种常用的命令。

表4.1交换机的各种命令模式的访问方式、提示符、退出方法及其描述表4.2常用的命令及其完成的任务【实验设备】Catalyst2950，运行终端仿真程序的PC、Console扁平线缆和相应的DB-9或DB-25适配器，直通线。

华为交换机配置命令大全华为交换机是一种高性能、高可靠的数据通信设备，广泛应用于各种网络环境中。

为了更好地使用华为交换机，我们需要了解一些基本的配置命令。

本文将为大家详细介绍华为交换机的配置命令大全，帮助大家更好地了解和使用华为交换机。

1. 登录华为交换机。

首先，我们需要登录华为交换机进行配置。

一般来说，我们可以通过串口、Telnet或SSH方式登录交换机。

以SSH方式登录为例，我们可以使用以下命令：```shell。

ssh -l username 192.168.1.1。

```。

其中，username为登录用户名，192.168.1.1为交换机的IP地址。

登录成功后，我们需要输入密码进行验证。

2. 查看交换机当前配置。

在登录成功后，我们可以使用以下命令查看交换机的当前配置信息：```shell。

display current-configuration。

```。

这条命令可以显示出交换机当前的全部配置信息，包括接口配置、VLAN配置、路由配置等。

3. 配置交换机接口。

接下来，我们可以对交换机的接口进行配置。

比如，我们可以通过以下命令配置一个VLAN接口：```shell。

interface Vlanif1。

ip address 192.168.1.1 255.255.255.0。

```。

这条命令将为VLAN接口Vlanif1配置IP地址为192.168.1.1，子网掩码为255.255.255.0。

4. 配置交换机VLAN。

除了配置接口，我们还可以对交换机的VLAN进行配置。

比如，我们可以使用以下命令创建一个VLAN：```shell。

vlan 10。

```。

这条命令将创建一个VLAN ID为10的VLAN。

5. 配置交换机路由。

在需要进行路由配置时，我们可以使用以下命令添加静态路由：```shell。

ip route-static 0.0.0.0 0.0.0.0 192.168.1.254。

```。

熟悉和掌握交换机配置命令Ⅰ.实验目标：熟悉交换机的编辑命令和帮助命令的使用。

Ⅱ.实验环境：网络实验室,锐捷交换机RG-S2126G，WINDOWS XPⅢ.基本内容：配置交换机的方法（1）（各种窗口菜单的使用）Ⅳ.实验原理：LAN交换技术Ⅴ.实验设备：交换机，主机。

1、网络实验室介绍每小组对应一个实验台，每小组的机柜里有5台设备，从上到下依次为：验设备使用说明⑴RG-RCMS对该组实验台上所有网络设备进行统一的管理和控制，学生作网络实验时，不需要对控制线进行任何的拔插。

⑵登录任一设备的方式为：HTTP://RCMS控制台IP地址：该设备的端口号其中，每小组RCMS控制台的IP地址为：如登录到第一组的第一台交换机的方式为：HTTP:// 172．16．1．1:8080●每台设备的登录密码均为：Star●进入特权方式的命令为：enable 14Ⅵ.实验内容：第一部分：熟悉交换机RG-S2126G（二层交换机）配置命令（1）一、交换机基本操作1.由用户模式进入特权模式Switch>enableSwitch#例如：Switch> enable 14 //进入特权模式Password: starSwitch# config terminal //进入全局配置模式Switch#exitPress RETURN to get started!Switch>二、配置模式：1、全局配置模式:[主机名(config)#]:配置交换机的整体参数2、子模式:⑴线路配置模式:[主机名(config-line)#]:配置交换机的线路参数⑵接口配置模式:[主机名(config-if)#]:配置交换机的接口参数①进入全局配置模式Switch#configure terminalSwitch(config)#exitSwitch#②进入接口配置模式Switch(config)#interface fastEthernet 0/1Switch(config-if)#exitSwitch(config)#③从子模式下直接返回特权模式Switch(config-if)#endSwitch#三、交换机操作帮助特点：1.支持命令简写(按TAB键将命令补充完整)2.在每种操作模式下直接输入“?”显示该模式下所有的命令3.命令空格“?”显示命令参数并对其解释说明4.字符“?”显示以该字符开头的命令5.命令历史缓存:(Ctrl+P)显示上一条命令,(Ctrl+N)显示下一条命令附1：help命令详解要查看帮助系统的一些简要信息，请执行help命令。

实训2 交换机基本配置一、实训目的1．掌握交换机的基础配置命令2．熟悉交换机端口配置3．能进行交换机端口安全配置二、实验逻辑图图2-1 实训逻辑图三、实验内容及步骤1．交换机基础配置（1）配置交换机主机名Switch# configure terminalSwitch(config)# hostname XXX注：在工程中名称一般命名为交换机所处建筑物位置和型号这样的名字。

（2）为log和debug设置时间戳Switch(config)# service timestamps debug uptimeSwitch(config)# service timestamps log uptime（3）禁止DNS查询Switch(config)# no ip domain-lookup（4）设置虚拟终端线路vty及telnet登录参数Switch(config-line)# line vty 0 4Switch(config-line)#password XXXSwitch(config-line)# loginSwitch(config-line)# end2．配置交换机端口速率及双工模式Switch(config)# int f0/1Switch(config-if)# speed 100Switch(config-if)# duplex full //设置F0/1口为全双工接口Switch(config-if)# exitSwitch(config)# int range f0/2 -5Switch(config-if)# speed 10Switch(config-if)# duplex half //设置F0/1口为半双工接口Switch(config-if)# exitSwitch(config)# int range f0/6 , f0/9Switch(config-if)# speed 100Switch(config-if)# duplex auto //设置F0/1口为自适应接口Switch(config-if)# endSwitch# show running-confit3．交换机端口安全配置Switch(config)# int f0/10Switch(config-if)# switchport mode access //设置接口为access模式Switch(config-if)# switchport port-security //开启端口安全Switch(config-if)# switchport port-security mac-address MAC地址//绑定MAC地址Switch(config-if)# endSwitch# show running-config4．保存所做的配置到启动配置文件Switch# copy running-config startup-configSwitch# show startup-config四、实训调测及结果1．进入交换机后，查看其当前配置Switch>enableSwitch# show running-config显示结果为：2．进行实训中的配置步骤后查看交换机当前运行配置Switch# show running-config显示结果为：（与前面显示不同处设置为蓝色）Building configuration...Current configuration : 1204 bytes!version 12.1no service timestamps log datetime msecno service timestamps debug datetime msecno service password-encryption!hostname hngy!enable secret 5 $1$mERr$AqLQG3PAfePeBA Vl5rJeQ1!no ip domain-lookupspanning-tree mode pvst !interface FastEthernet0/1 duplex fullspeed 100!interface FastEthernet0/2 duplex halfspeed 10!interface FastEthernet0/3 duplex halfspeed 10!interface FastEthernet0/4 duplex halfspeed 10!interface FastEthernet0/5 duplex halfspeed 10!interface FastEthernet0/6 speed 100!interface FastEthernet0/7 !interface FastEthernet0/8 !interface FastEthernet0/9 speed 100!interface FastEthernet0/10 !interface FastEthernet0/11 !interface FastEthernet0/12 !interface FastEthernet0/13interface FastEthernet0/14!interface FastEthernet0/15!interface FastEthernet0/16!interface FastEthernet0/17!interface FastEthernet0/18!interface FastEthernet0/19!interface FastEthernet0/20!interface FastEthernet0/21!interface FastEthernet0/22!interface FastEthernet0/23!interface FastEthernet0/24!interface Vlan1ip address 192.168.1.1 255.255.255.0 !!line con 0!line vty 0 4password hngyloginline vty 5 15login!!end3．查看启动配置文件Switch# show startup-configstartup-config is not present4．保存所做的配置到启动配置文件Switch# copy running-config startup-configSwitch# show startup-config与你前面的配置哪一步相同？第二步5．配置交换机端口速率及双工模式Switch# show running-confit将显示结果中f0/1、f0/2、f0/3、f0/4、f0/5、f0/6、f0/9端口的显示行复制：!interface FastEthernet0/1duplex fullspeed 100!interface FastEthernet0/2duplex halfspeed 10!interface FastEthernet0/3duplex halfspeed 10!interface FastEthernet0/4duplex halfspeed 10!interface FastEthernet0/5duplex halfspeed 10interface FastEthernet0/6speed 100!interface FastEthernet0/7!interface FastEthernet0/8!interface FastEthernet0/9speed 1006．交换机端口安全配置Switch(config)# int f0/10Switch(config-if)# switchport mode accessSwitch(config-if)# switchport port-securitySwitch(config-if)# switchport port-security mac-address MAC地址Switch(config-if)# endSwitch# show running-config将显示结果中f0/10端口的显示行复制：interface FastEthernet0/1duplex fullspeed 100!interface FastEthernet0/2duplex halfspeed 10!interface FastEthernet0/3duplex halfspeed 10!duplex halfspeed 10!interface FastEthernet0/5duplex halfspeed 10!interface FastEthernet0/6speed 100!interface FastEthernet0/7!interface FastEthernet0/8!interface FastEthernet0/9speed 100!interface FastEthernet0/10switchport mode accessswitchport port-security五、实训思考作为一个网络管理员，常常是将交换机的基础配置先写在一个文本文件中（.txt文件），配置时再将该文件中的内容粘贴到交换机中去，运行后再将运行配置拷贝到启动配置文件。

交换机的基本配置方法及VLAN常用命令详解导读交换机的配置过程是比较复杂的，也会因品牌与产品的不同而有所差异。

今日，我们一起来学习一下交换机的基本配置模式以及VLAN常用配置命令。

交换机的基本配置方法及VLAN常用命令详解交换机的配置过程是比较复杂的，也会因品牌与产品的不同而有所差异。

今日，我们一起来学习一下交换机的基本配置模式以及VLAN常用配置命令。

一、交换机的基本配置模式：用户模式：switch>特权模式：Switch#进入方法：在默认的用户模式下输入：enable进入。

退出方法：输：exit退回到用户模式。

注意用户模式和特权模式的前面代码的区别：一个是switch>；一个是Switch#。

VLAN模式：Switch(vlan)#进入方法：从#模式输入vlandatabase进入全局配置模式：Switch(config)#进入方法：从#模式输入configterminal进入接口配置模式：Switch(config-if)#进入方法：从(config)#模式输入interface+接口号进入终端线路配置模式：Switch(config-line)#进入方法：从(config)#模式输入line+终端标识进入要记住这些交换机的配置模式，要知道如何进入和退出，也有能看懂当前处于哪个模式下，在所有模式中，输入exit返回上级，输入end或ctrl+z退出。

二、VLAN的常用配置命令：交换机没有被划分VLAN的时候，交换机默认只有VLAN1，所有的端口都在VLAN1里面，所以我们是不能创建也不能删除VLAN1的。

创建VLANSwitch#vlandatabase（进入VLAN数据库）Switch(vlan)#vlan10namevlan10switch(vlan)#vlan20namevlan20第一条命令：进入VLAN数据库第二条命令：创建一个名称为VLAN10的VLAN10第三条命令：创建一个名称为VLAN20的VLAN20这里Name属性最好定义一下，如果不定义会和默认VLAN名称冲突，这样一一对应比较好。

1.1 设置用户访问控制权限
缺省情况下，Console口登录用户具有最高权限（3 级），可以使用所有配置命令，并且不需要任何口令认 证； 一旦设置了安全口令，则登录时需要口令。
1.2 AUX用户接口视图下的认证方式
在AUX用户接口视图下，可以设置Console用户登录 的口令认证。有如下三种认证方式： None： 不需要口令认证； Password Password：需要简单的本地口令认证，包括明(simple) (simple) 和密文(cipher)。 Scheme： 通过RADIUS服务器或本地提供用户名和口 令认证。
设置设备的系统名 [XXX] 删除Flash中的配置 [XXX] 信息 <XXX> 可观察到交换机的启动过程以 重启交换机 及系统配置 <XXX> 设置系统时间 [XXX] 进入接口 [XXX] 网络连通性命令 所有的命令所用参数 退回较低级的视图 [XXX] 请应用部分帮助和完 [XXX] 退回到用户视图 全帮助来查找使用。 [XXX] 网络连通性命令
S3600命令行提供如下视图
用户视图 VLAN视图 本地用户视图 SFTP Client视图 公共密钥视图 PIM视图 OSPF区域视图 高级ACL视图 QoS profile视图 HWPing视图 PoE profile视图 系统视图 VLAN接口视图 用户界面视图 MST域视图 公共密钥编辑视图 RIP视图 路由策略视图 二层ACL视图 RADIUS方案视图 HWTACACS视图 以太网端口视图 LoopBack接口视图 FTP Client视图 集群视图 DHCP DHCP地址池视图 OSPF视图 基本ACL视图 用户自定义ACL视图 ISP域视图 MSDP视图
1.3 在AUX用户接口视图下用户级别配置

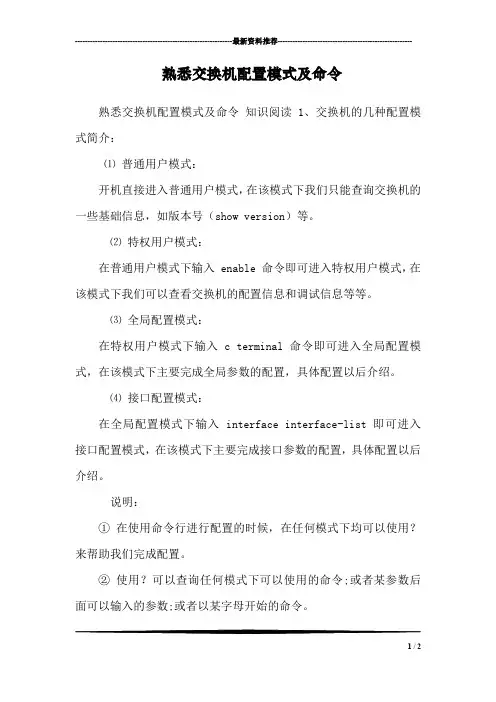

---------------------------------------------------------------最新资料推荐------------------------------------------------------熟悉交换机配置模式及命令熟悉交换机配置模式及命令知识阅读 1、交换机的几种配置模式简介：⑴ 普通用户模式：开机直接进入普通用户模式，在该模式下我们只能查询交换机的一些基础信息，如版本号（show version）等。

⑵ 特权用户模式：在普通用户模式下输入 enable 命令即可进入特权用户模式，在该模式下我们可以查看交换机的配置信息和调试信息等等。

⑶ 全局配置模式：在特权用户模式下输入 c terminal 命令即可进入全局配置模式，在该模式下主要完成全局参数的配置，具体配置以后介绍。

⑷ 接口配置模式：在全局配置模式下输入 interface interface-list 即可进入接口配置模式，在该模式下主要完成接口参数的配置，具体配置以后介绍。

说明：① 在使用命令行进行配置的时候，在任何模式下均可以使用？来帮助我们完成配置。

② 使用？可以查询任何模式下可以使用的命令;或者某参数后面可以输入的参数;或者以某字母开始的命令。

1 / 2例如在全局配置模式下输入？或show ？或s？，可以看看它们分别有什么帮助信息显示。

实验步骤：1. 使用思科模拟器建立一个简单局域网的拓扑图。

2.设置工作站的 IP 为：PC1:192.168.1.1 PC2:192.168.1.2。

3.单击交换机进入命令行分别进入用户模式、特权用户模式、全局配置模式、接口配置模式：1）.由用户模式进入特权模式Switchenable Switch# 1）.由用户模式进入特权模式Switchenable Switch# 2）. 由特权模式进入全局配置模式Switch#configure Switch（config）# Switch#configure Switch（config）# 3). 由全局模式进入接口配置模式Switch(config)#interface fa 0/1 Switch(config-if)#4).返回上一模式命令 exit 5). 从子模式下直接返回特权模式命令 end 详见《思科模拟器 Cisco Packet Tracer 实验教程》实验2、实验 3 3). 由全局模式进入接口配置模式Switch(config)#interface fa 0/1 Switch(config-if)#4).返回上一模式命令 exit 5). 从子模式下直接返回特权模式命令 end 详见《思科模拟器 Cisco Packet Tracer 实验教程》实验 2、实验 3。

实验四交换机的配置及应用一、实验目的：熟悉并掌握H3C交换机的命令行视图熟悉并掌握H3C交换机的几种配置方法二、实验内容:Console配置方式Telnet配置方式交换机常用命令的使用交换机配置视图1.交换机的基本配置命令：⑴转换视图<H3C> sys ↙；用户视图（system-view ）[H3C] ；系统视图⑵转换为中文模式<H3C>language-mode C⑶恢复出厂默认值<[H3C>reset sa⑷设备重启<H3C> reboot⑸显示配置[H3C] disp ？；version、save 显示版本信息等[H3C] disp cu ；显示当前配置[H3C] disp this ；显示当前视图配置⑹系统（设备）命名[H3C] sysname Switch A[Switch A]⑦撤销命令再上一级视图界面输入undo 后跟需撤销的命令2.交换机的常用配置方法⑴ Telnet 配置管理Telnet 配置管理方法是网络工程师或网络管理员使用最广泛的一种设备访问控制方式。

它通过局域网或广域网实现本地或远程的访问控制。

但是它的使用必须要求首先对设备进行初始化配置，否则用户无法正确登录和访问。

初始化配置只能通过Console口登录进行配置。

方法：①设置用户、密码；②设置IP；③设置服务方式；④认证方式具体操作如下：①创建用户[H3C] local-user admin[H3C-Luser-admin] password ?[H3C-Luser-admin] password Simple 123 ；simple：明文，ciphel：密文[H3C-Luser-admin] level ?[H3C-Luser-admin] level 3 ；最高级②设置IP[H3C] interface vlan-interface 1[H3C-VLAN-interface 1] ip addr 192.168.10.2 24[H3C-VLAN-interface 1] quit[H3C]③设置服务类型[H3C] local-user admin[[H3C-Luser-admin] service-type ?[[H3C-Luser-admin] service-type telnet④认证方式[H3C] user-interface vty 0 4 ；允许远程访问的用户数[H3C-UI-vty 0-4] authentication-mode ?NonePasswordScheme ；本地认证方式[H3C-UI-vty 0-4] authentication-mode scheme[H3C] dis cu 显示配置相关信息交换机配置好后，可远程访问配置或配置交换机。

交换机的基本配置命令的知识点相关知识和技能1、认识交换机的各种端口，知道各种配置交换机的线缆2、交换机的分类、常用交换机的配置访问方式3、会配置交换机仿真终端，熟练配置交换机的用户界面4、会使用交换机的帮助命令，能通过telent配置交换机5、知道交换机端口各种参数的含义能熟练配置交换机端口的参数6、熟练使用以太网交换机的常用系统命令，会使用命令查看交换机的基本信息，了解交换机的有硬件组成和硬件参数认识交换机各种交换机的数据接口类型一览1、RJ-45接口：这种接口就是现在最常见的网络设备接口，俗称“水晶头”2、SC光纤接口：在一些SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC 光纤接口3、FDDI接口：FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点，常用于城域网、校园环境的主干网、多建筑物网络分布的环境，于是FDDI接口在网络骨干交换机上比较常见，现在随着千兆的普及，一些高端的千兆交换机上也开始使用这种接口4、AUI接口：AUI接口专门用于连接粗同轴电缆，早期的网卡上有这样的接口与集线器、交换机相连组成网络，现在一般用不到了5、BNC接口：BNC是专门用于与细同轴电缆连接的接口，细同轴电缆也就是我们常说的“细缆”，它最常见的应用是分离式显示信号接口，即采用红、绿、蓝和水平、垂直扫描频率分开输入显示器的接口，信号相互之间的干扰更小现在BNC基本上已经不再使用于交换机，只有一些早期的RJ-45以太网交换机和集线器中还提供少数BNC接口6、Console接口：可进行网络管理的交换机上一般都有一个“Console”端口，它是专门用于对交换机进行配置和管理的。

使用`interface`命令进入接口配置模式， 如`interface FastEthernet 0/1`进入 FastEthernet 0/1接口。
VLAN间路由配置
01 02 03 04
使用`interface`命令进入三层接口配置模式，如`interface vlan 10`进入 VLAN 10的三层接口。
源端口和目的端口散列
同时考虑数据包的源端口和目的端口进行负载均衡。
配置负载均衡策略
在全局配置模式下使用`port-channel load-balance`命令进行配置。
端口聚合故障排除技巧
01
检查物理连接
确保所有参与聚合的物理端口都已 正确连接。
03
检查交换机配置
确认交换机的配置是否正确，包括 聚合模式、聚合组号等。
限制登录用户
指定允许通过SSH远程登录的用户或用户组。
交换机日志与审计功能启用
启用日志功能
将交换机操作记录到日志文件中，方便后续 审计和分析。
远程日志服务器
将日志文件发送到远程日志服务器进行集中 存储和管理。
配置日志级别
根据需要设置日志记录的详细程度（如信息、 警告、错误等）。
审计功能
启用审计功能，对特定操作进行实时监控和 记录。
思科网络交换机配置命令详细 总结归纳
目 录
• 交换机基本配置 • VLAN配置与管理 • 生成树协议（STP）配置与优化 • 端口聚合（EtherChannel）配置与应用 • 交换机安全性设置与加固 • 交换机性能监控与故障排除
01
交换机基本配置
交换机登录与访问控制
1 2
通过控制台端口登录 使用终端仿真软件通过控制台端口连接到交换机， 输入用户名和密码进行登录。

实验一交换机基本配置一、实验目的1. 掌握桌面网络组建方法2. 掌握Quidway S 系列中低端交换机几种常见配置方法二、实验内容1. 通过Console 口搭建配置环境2. 通过Telnet 搭建配置环境3. 熟悉VRP 的各种视图及各视图下的常用命令三、实验原理、方法和手段1. 交换机配置方式交换机通常的配置方式有：Console 方式,telnet 方式,web 方式和modem 拨号方式2. 命令行接口Command - line Interface 华为网络设备中运行的操作VRP向用户提供一系列配置命令以及命令行接口，方便用户配置和管理网络设备，包括以太网交换机。

命令行有如下特性：1) 通过Console 口进行本地配置2) 通过telnet 进行本地或远程配置3) 通过modem 拨号登录到网络设备进行远程配置4) 配置命令分级保护，确保未授权用户无法侵入到网络设备5) 用户可以随时键入<?>以获得在线帮助6) 提供网络测试命令，如tracert 、ping 等，迅速诊断网络是否正常7) 提供种类丰富、内容详尽的调试信息，帮助诊断网络故障8) 用telnet 命令直接登录并管理其它网络设备9) 提供ftp 服务，方便用户上载、下载文件10) 提供类似Doskey 的功能，可以执行某条历史命令11) 命令行解释器对关键字采取不完全匹配的搜索方法，用户只需键入无冲突关键字即可解释四、实验组织运行要求1. 熟悉实验内容；2. 要求独立完成实验，教师可以给予一定的辅导；五、实验条件1. 华为Quidway S/思科Catalyst 2960/中兴ZXR10 交换机2. 计算机一台即可六、实验步骤1. 通过Console 口搭建配置环境1) 如图1-2，建立本地配置环境，只需将微机(或终端)的串口通过配置电缆与以太网交换机的Console 口连接。

2) 在微机上运行终端仿真程序 (如Windows 的超级终端) ，设置终端通信参数为：波特率为9600bit/s 、8 位数据位、1 位停止位、无校验和无流控，并选择终端类型为VT100，如图1-2至图1-3 所示：3) 以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户输入回车，之后将出现命令行提示符。

交换机的配置方法首先，登录交换机的管理界面。

可以通过终端连接或使用web浏览器访问交换机的IP地址。

接下来，根据交换机的品牌和型号，选择相应的配置命令。

以下是一些常见的交换机配置命令：1. 配置基本网络设置：设置交换机的IP地址、子网掩码、默认网关等。

config terminalinterface vlan 1ip address <IP地址> <子网掩码>default-gateway <默认网关>exit2. 配置VLAN：创建VLAN，并将端口分配给相应的VLAN。

config terminalvlan <VLAN号>name <VLAN名称>exitinterface <接口号>switchport mode accessswitchport access vlan <VLAN号>exit3. 配置端口安全：限制允许连接到交换机的设备数量。

config terminalinterface <接口号>switchport port-securityswitchport port-security maximum <设备数量>switchport port-security violation <违规动作>exit4. 配置镜像端口：将指定接口上的网络流量复制到指定的监控接口上，以便进行网络分析。

config terminalmonitor session 1 source interface <被监视接口>monitor session 1 destination interface <监控接口>exit5. 配置链路聚合：将多个物理接口组合成一个逻辑接口，提供更高的带宽和冗余性。

config terminalinterface range <物理接口范围>channel-group <聚合组号> mode <聚合模式>exit6. 配置静态路由：手动配置路由表，以便交换机可以进行不同子网之间的通信。

User EXEC 模式（用户模式）；Privileged EXEC 模式（特权模式）；Global configuration 模式（全局配置模式）；Interface configuration 模式（接口配置模式）；Config-vlan 模式（VLAN 配置模式）；1、User EXEC（用户模式）访问交换机时首先进入该模式。

Switch> （用户模式的提示符为设备的名称后紧跟‘> ’符号）输入exit 命令离开该模式。

要进入特权模式，输入enable 命令。

当用户访问交换机时，自动进入用户模式。

在用户模式下的用户级别称为普通用户级，。

普通用户级别能够使用的Exec 命令（即可执行命令）只是特权用户级别Exec 命令的一个子集。

在这种情况下，用户通常只能进行一些简单的测试操作，或者查看系统的一些信息。

用户模式所能执行的Exec 命令由设备提供的功能决定，要查看全部命令列表，在命令模式提示符下键入查询符号（?）。

Switch> ?2、Privileged EXEC（特权模式）在用户模式下，使用enable 命令进入该模式。

Switch# （特权模式的提示符为设备的名称后紧跟‘＃’符号）返回到用户模式，输入disable 命令。

要进入全局配置模式，输入configure命令。

因为特权模式的命令管理着许多设备的运行参数，必须使用口令保护来防止非授权使用，所以从用户模式进入特权模式必须输入正确的口令。

特权模式的命令集包含了用户模式的全部命令。

如果系统管理员设置了特权级别的口令，则进入特权模式之前将提示需要输入口令，输入的口令在屏幕上不会显示。

特权模式所能执行的Exec 命令由设备提供的功能决定，要查看全部命令列表，在命令模式提示符下键入查询符号（?）。

Switch# ?3、Global configuration（全局配置模式）在特权模式下，使用configure 命令进入该模式。

交换机的基本配置与管理交换机是计算机网络中的重要设备，用于连接多台计算机和其他网络设备，实现数据的传输和网络流量的控制。

正确配置和管理交换机对于保障网络的稳定运行和安全性至关重要。

本文将介绍交换机的基本配置与管理方法，帮助读者更好地了解和应用交换机。

一、交换机的基本配置交换机的基本配置包括设置IP地址、VLAN、端口速率、端口安全等。

以下是具体步骤：1. 设置IP地址：在交换机上配置IP地址，可通过命令行界面或Web界面进行操作。

首先进入交换机的配置模式，然后为交换机的管理接口分配一个IP地址和子网掩码，确保交换机能够与其他设备进行通信。

2. 配置VLAN：VLAN是虚拟局域网的缩写，用于将交换机划分为多个逻辑网络。

在交换机中创建VLAN并将端口划分到相应的VLAN 中，可以实现不同VLAN之间的隔离和通信。

3. 设置端口速率：交换机的端口速率设置决定了数据传输的速度。

根据网络需求和设备性能，可以设置端口的速率，如10Mbps、100Mbps、1000Mbps等。

4. 配置端口安全：通过配置端口安全功能，可以限制交换机上连接的设备数量和MAC地址。

可以设置最大允许连接的设备数目，或者指定允许连接的MAC地址列表，增加网络的安全性。

二、交换机的管理交换机的管理包括监控交换机状态、进行故障排除、更新交换机固件等。

以下是管理交换机的常见方法：1. 监控交换机状态：通过交换机提供的命令行界面或Web界面，可以查看交换机的各项状态信息，如端口的连接状态、数据流量、CPU利用率等。

及时监控交换机的状态，可以发现并解决潜在的问题。

2. 进行故障排除：当交换机发生故障或网络出现问题时，需要进行故障排除。

可以通过查看交换机日志、检查网络连接和配置、使用网络诊断工具等方法，找出问题所在并采取相应的措施解决故障。

3. 更新交换机固件：交换机的固件是指交换机上的操作系统和软件程序。

定期更新交换机的固件可以修复已知的安全漏洞、改进性能和功能，并提供更好的兼容性。

目录
contents
一 交换机简介
二 交换机基础配置
三 交换机高级配置
二、交换机基础配置-工具准备
1.Console线
一头是水晶头 一头是串口母头
3.HUAWEI华为
S2300
5.线路连接正常以 后，电脑端会提示 安装驱动，这一步 借助驱动精灵之类
的软件安装
2.串口线
一头是串口公头 一头是USB
华为 S2300
三、交换机高级配置--实例-测试
port trunk allow-pass vlan 100 to 110
如图：端口视图下应用100到 110连续的11个VLAN到端口
上
port trunk pvid vlan 1 如图：端口视图下剥离vlan 1
ip route 0.0.0.0 0.0.0.0 172.168.1.1
如图：系统视图下配置静态 路由的下一跳
4.串口线串口公头和 Console线串口母头连接 串口线USB和电脑USB连 接 Console线水晶头和 HUAWEI华为 S2300 Console口连接
二、交换机基础配置-串口端口查看
电脑桌面用鼠标右键点击计算机或我的电脑，如下图，本次接口为COM3
二、交换机基础配置-工具准备-CRT配置
三、交换机高级配置--实例-命令
[Quidway]interface GigabitEthernet 0/0/1 //进入GE1端口视图 [Quidway-GigabitEthernet0/0/1]port link-type access //端口工作模式配置为acces [Quidway-GigabitEthernet0/0/1]port default vlan 50 //配置GE1口缺省Vlan [Quidway-GigabitEthernet0/0/1]quit //返回系统视图 [Quidway]interface GigabitEthernet 0/0/2 // 进入GE2端口视图 [Quidway-GigabitEthernet0/0/2]port link-type trunk // 端口工作模式配置为 trunk [Quidway-GigabitEthernet0/0/2]port trunk allow-pass vlan 100 to 110 //配置GE2汇集Vlan [Quidway-GigabitEthernet0/0/2]port trunk pvid vlan 1 // 剥离Vlan 1标签 [Quidway-GigabitEthernet0/0/2]quit // 返回系统视图 [Quidway]ip route 0.0.0.0 0.0.0.0 10.10.1.1 //本地汇集静态路由 下一跳 10.10.1.1 [Quidway]quit //返回用户视图 <Quidway>save //保存配置 The current configuration will be written to the device. Are you sure to continue?[Y/N]y //键入Y确认保存配置

Cisco交换机的概述交换机根据OSI层次通常可分为第2层交换机和多层交换机。

通常所说的交换机指第2层交换机也叫LAN交换机（第二层MAC地址进行交换）；多层交换机与第2层交换机工作方式类似，除了使用第二层MAC地址进行交换之外，还使用第3层网络地址。

交换机的基本配置3、电缆连接及终端配置如图11-8所示，接好PC机和交换机各自的电源线，在未开机的条件下，把PC机的串口1（COM1）通过控制台电缆线与交换机的Console端口相连，即完成设备连接工作。

交换机Console端口的默认参数如下：端口速率：9600b/s；数据位：8；奇偶校验：无；停止位：1；流控：无。

3、交换机的启动启动过程未用户提供了丰富的信息，我们可以对交换机的硬件结构和软件加载过程有直观的认识，这些信息对我们了解该交换机以及对她做相应的配置很有帮助，另外部件号、序列号、版本号等信息再产品验货时都是非常重要的信息。

3、交换机的基本配置在默认情况下，所有接口处于可用状态并且都属于VLAN1，这种情况下交换机就可用正常工作了，为了方便管理和使用，首先应对交换机做基本的配置，最基本的配置可以通过启动时的对话框配置模式完成，也可以在交换机启动后再进行配置。

（1）配置Enable口令和主机名。

在交换机中可以配置使能口令（Enable password）和使能密码（Enable secret），一般情况下只需配置一个就可以，当两者同时配置时，后者生效。

这两者的区别是使能口令以明文显示而使能密码以密文形式显示。

Switch> (用户执行模式提示符)Switch>enable (进入特权模式)Switch # （特权模式提示符）Switch # config termianal (进入配置模式)Switch (config) # (配置模式提示符)Switch (config) # enable password cisco 设置enable password 为cisco）Switch (config) # enable secret cisco1 (设置enable secret 为cisco1)Switch (config) # hostname C2950 (设置主机名为C2950)C2950 (config) # end (退回到特权模式)C2950 #（2）配置交换机IP地址、默认网关、域名、域名服务器。
