端子拉力国际标准

接插件和端子的拉力标准通常由相关行业标准和规范来规定。

这些标准旨在确保插件和端子的连接可靠性和安全性。

以下是一些常见的插件和端子的拉力标准和考虑因素：
1. 电子和电气设备行业标准：电子和电气设备行业通常使用一些标准来规定插件和端子的连接要求。

例如，国际电工委员会（IEC）发布了一系列与电气连接和插件相关的国际标准，包括IEC 61984《插头连接设备和插座连接设备的连接特性和试验方法》。

这些标准可能包括有关连接的拉力要求。

2. 汽车工业标准：汽车行业通常有自己的标准和规范，用于规定汽车中使用的插件和端子的连接要求。

这些标准通常由汽车制造商和相关行业组织制定，并涵盖了连接的可靠性、安全性和性能。

3. 航空航天工业标准：航空航天工业对连接的可靠性和安全性要求极高。

航空航天领域通常有专门的标准和规范，用于规定飞机和航天器中使用的连接器和端子的拉力要求。

4. 军事标准：军事领域对连接器和端子的要求也非常严格。

军事标准通常涵盖了连接的可靠性、抗震性、防水性等方面的要求。

5. 专业制造商规范：一些插件和端子制造商可能会制定自己的规范，以确保其产品符合特定的拉力要求。

这些规范通常由制造商提供，供设计和工程团队参考。

拉力要求可能会因连接器和端子的类型、应用和行业而异。

因此，在具体项目中，通常需要查阅适用的行业标准、规范和制造商提供的信息，以了解相关的拉力标准和要求。

此外，连接的可靠性和安全性对于各种应用都非常重要，因此确保连接器和端子的正确安装和维护也是至关重要的。

压接端子拉力标准1. 引言压接端子是一种常用的连接电线的工具，它能够确保电线连接的牢固性和稳定性。

在实际应用中，压接端子的拉力标准是保证连接质量和安全性的重要指标之一。

本文将深入研究压接端子拉力标准，并探讨其在电气工程中的应用。

2. 压接端子拉力标准的定义压接端子拉力标准是指在特定条件下，对于特定型号和规格的压接端子，在连接电线时所需要施加的最小拉力要求。

这个标准可以确保连接部位具有足够强度和稳定性，能够承受正常工作负荷和外部环境条件。

3. 压接端子拉力标准的重要性3.1 保证连接质量：适当施加合适的拉力可以确保电线与压接端子之间有足够大、均匀分布、牢固可靠、低阻抗等特点。

3.2 提高安全性：合适施加拉力可以防止电线与压接端子之间松动、断开或破坏等情况发生，从而减少火灾、电击和其他安全事故的风险。

3.3 符合标准要求：在电气工程中，压接端子拉力标准是必须遵守的技术要求之一，合格的拉力标准可以确保工程符合相关法规和规范。

4. 压接端子拉力标准的制定4.1 标准制定机构：压接端子拉力标准通常由国家或行业相关机构制定，如国家电工委员会、国际电工委员会等。

4.2 标准依据：制定压接端子拉力标准时通常参考相关法规、行业规范和技术要求，并结合实际应用经验进行研究和分析。

4.3 标准内容：压接端子拉力标准一般包括适用范围、定义、测试方法、测试设备、测试过程等内容。

5. 压接端子拉力标准的应用5.1 产品设计与生产：在设计和生产过程中，厂商需要根据压接端子拉力标准来确定产品结构和材料，并确保产品符合相关要求。

5.2 安装与维护：在安装和维护过程中，施工人员需要根据压接端子拉力标准来选择合适的工具和方法，并进行拉力测试和调整，以确保连接的质量和安全性。

5.3 检测与验收：在工程验收过程中，监督部门可以根据压接端子拉力标准进行检测和验收，以确保工程质量符合要求。

6. 压接端子拉力标准的研究进展6.1 实验研究：通过实验研究可以探究不同条件下压接端子拉力与连接质量、安全性之间的关系，并为制定更合理的标准提供依据。

端子拉力测试标准(国标)端子与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表2的规定。

表2 拉力值采用刺破连接方法时应符合下列要求：1. 电线端面应平整，并与电线的轴线相垂直。

端面处导体与绝缘层应在同一平面上。

在连接处电线应不弯曲，并在图3所示a区内可见电线端部。

2 .端子与电线连接应牢固，在规定的拉力下不应损伤和脱开。

0.35mm2电线拉力值应不小于50N。

什么是AWG？AWG是American Wire Gauge的简称，单线导体是根据直径、绞线是根据横截面积来决定线号。

CANARE公司使用的导体线号如下表所示。

另外，线号越大说明导体的横截面积越小。

AWG 导体横截面积(mm2)13 2.8114 2.1815 1.7516 1.2718 1.0020 0.51,0.5622 0.34,0.37,0.3923 0.29,0.30,0.3124 0.20,0.22,0.2325 0.1826 0.14,0.1528 0.08,0.0931 0.04双绞线100欧姆屏蔽电缆5类4对24AWG 100欧5类4对26AWG 屏蔽软线100欧姆非屏蔽电缆6类4对23AWG的UTP或SCTP超5类4对24AWG非屏蔽电缆5类4对24AWG4对24AWG非屏蔽软线25对24AWG非屏蔽软线4类4对24AWG非屏蔽线25对24AWG非屏蔽线3类4对24AWG非屏蔽线25对24AWG非屏蔽线双体电缆24AWG非屏蔽4/4对24AWG非屏蔽/屏蔽4/4对24/22AWG非屏蔽/屏蔽 4/2对 24AWG非屏蔽2/2对150欧姆屏蔽电缆1A型6A型9A型。

端子压接拉力标准国标
国标GB/T 18983.3-2003《电子元器件封装技术规范第3部分端子型元件端子尺寸和安装尺寸》中规定了端子压接拉力的标准。

根据该标准，端子压接拉力的标准值应满足以下要求：
1. 对于贵金属层厚度小于3μm的端子，其标准值为0.15N至0.45N；
2. 对于贵金属层厚度大于等于3μm的端子，其标准值为0.25N 至0.60N；
3. 对于过孔端子，其标准值为0.40N至0.80N；
4. 对于贵金属层厚度大于等于3μm的过孔插针端子，其标准值为0.60N至1.50N。

需要注意的是，上述数值仅为标准值，具体的压接拉力应根据具体的应用要求进行调整。

连接器拉力测试标准
连接器拉力测试标准主要依据国际标准进行，具体如下：
IEC :2006 电气和电子设备连接器 - 第 2 部分:圆形连接器 - 一般要求和测试。

JIS C 5402-4:2004 无焊连接 - 第 4 部分:无焊端子的测试方法。

UL 486A-486B-2007 安全线连接器标准。

此外，还有一些特定测试要求：
Strain-Relief Test（拉力测试）：测试要求电源线至少305mm长，对线尾施加1分钟156N的拉力，位移不可超过2mm。

Push Back relief Test（推力测试）：测试要求电源线至少305mm长，对连接部分施加1分钟的推力，电线部分不能被推动。

如需了解更多信息，建议阅读相关测试标准，或咨询专业人士。

端子压线拉力测试标准文件编号 TF-03-008端子压线拉力测试标准版号/修订 B/0IEC、CCC电源BSMI、JIS电源UL电源线规格线规格线规吊重重量(Minimum Force) (AWG) (Wire Size) 磅(Pounds) 牛顿(N) 公斤(Kg)28 0.08mm? 2 8.9 0.9126 0.13mm? 3 13.4 1.3624 0.20 mm? 5 22.3 2.2722 0.32mm? 0.3mm? 8 35.6 3.6320 0.52mm? 0.5mm? 13 57.9 5.918 0.82mm? 0.75mm? 0.75mm? 20 89 9.0816 1.3mm? 1.0mm? 1.25mm? 30 134 13.614 2.1mm? 1.5mm? 2.0mm? 50 223 22.712 3.3mm? 70 312 31.7810 5.3mm? 80 356 36.32各种单位换算:1公斤=2.205英磅1英磅=0.454公斤1公斤=9.8 牛顿1米 =100 厘米=1000毫米1英尺=12 英寸=0.305米1英寸=2.54 厘米=25.4毫米附则:1. 如有客户要求和本标准不一致时，请依照客户要求。

2. 本作业指导书经总经理级核准后实施，修废时亦同。

核准审核编制发行日期 2012.8.30This document is the exclusive property of TOFFCONN and shall not be reproduced or copied ortransformed to any other format without prior permission of TOFFCONN. 第 1 页共 1 页本数据为TOFFCONN专有之财产，非经许可，不得复制、翻印或转变成其它形式使用。

端子拉力标准端子拉力标准是电子行业中非常重要的一个标准，它用来衡量和评估电子元器件上的端子连接的牢固程度。

端子作为电子元器件的引脚，连接着电路中的电源、信号和地等重要部分，其质量对于电子设备的性能和稳定性有着重要影响。

本文将从端子拉力标准的背景和意义、标准的制定与应用以及不同类型标准的介绍等方面进行探讨。

一、背景和意义随着电子设备的不断发展和应用范围的扩大，对于端子连接的要求也越来越高。

而端子拉力作为连接的一个重要指标，其稳定性和牢固程度对于电子设备的可靠性和长期使用具有重要影响。

制定端子拉力标准是为了保障电子设备的正常运行和提高其使用寿命。

端子拉力标准一般由国际标准化组织（ISO）、电子工业联合会（EIA）、日本电气通信设备标准化协会（JETI）和中国电子标准化协会（CES）等组织制定。

这些标准主要包括了端子连接方式、连接力度、连接机械性能和使用寿命等方面的要求。

二、标准的制定与应用端子拉力标准的制定一般是由各个国家和地区的标准化组织组织起草，经过多轮评审和讨论最终形成。

制定标准时需要考虑到不同类型的电子设备和不同使用环境的需求，以确保标准的适用性和有效性。

在实际应用中，端子拉力标准主要通过对电子设备进行拉力测试来进行验证。

测试时，一般采用专用的测试设备和方法，对端子进行拉力施加，然后通过测试仪器检测拉力的大小。

测试数据一般以标准的形式进行记录，以便于对电子设备的连接质量进行评估。

三、不同类型标准的介绍1. ISO 178标准：该标准适用于塑料材料制成的电子设备端子的连接，要求连接力度大于2N，并具有一定的弹性。

2. EIA-364标准：该标准适用于电子连接器及其他连接装置的端子连接，要求连接力度在2N到10N之间，并具有一定的抗震动和抗脱落能力。

3. JETI标准：该标准适用于日本地区的电子设备，要求连接力度大于1.5N，并具有一定的耐久性和稳定性。

4. CES标准：该标准适用于中国地区的电子设备，要求连接力度在1N到5N之间，并具有一定的机械强度和耐腐蚀性。

端子拉力测试标准文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-端子拉力测试标准参照JST的序号端子型号适用线材压接高度单位:mm抗拉强度单位：N开口长度单位：mmAWGSA（mm）16.3直插（250直）22#0.331.25±0.0545N以上620#0.51.35±0.0573N以上18#0.811.40±0.0591N以上16#1.321.65±0.05136N以上14#2.081.70±0.05270N以上26.3旗形（250旗）18#0.811.30±0.0582N以上516#1.321.40±0.05133N以上14#2.081.55±0.05194N以上34.8直插（187直）22#0.331.10±0.0545N以上520#0.51.15±0.0573N以上18#0.811.25±0.0591N以上16#1.321.30±0.05136N以上44.8旗形（187旗）20#0.50.95±0.0561N以上4.218#0.811.00±0.0582N以上16#1.321.10±0.05133N以上54.2o型（SRA）24#0.210.85±0.0520N以上5.522#0.330.90±0.0539N以上20#0.51.65±0.0561N以上18#0.811.70±0.0582N以上16#1.251.75±0.05133N以上14#21.80±0.05194N以上64.2u型（SAA）20#0.51.60±0.0561N以上5.518#0.811.65±0.0582N以上16#1.251.70±0.05133N以上14#21.75±0.05194N以上73.96间距22#0.331.05±0.0545N以上420#0.51.10±0.0565N以上18#0.811.15±0.0580N以上82.5mm间距（XH）28#0.080.60±0.0510N以上326#0.130.65±0.0520N以上24#0.210.70±0.0530N以上22#0.830.75±0.0540N以上92mm间距（PH）28#0.080.50±0.0510N以上2.526#0.130.55±0.0520N以上24#0.210.60±0.0530N以上备注：类似端子型号按此规范执行。

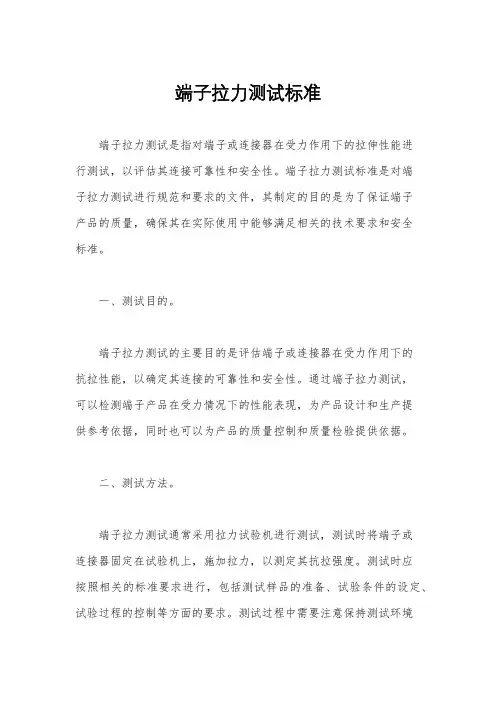

端子拉力测试标准(国标)
端子与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表2的规定。

表2 拉力值
什么是AWG？
AWG是American Wire Gauge的简称，单线导体是根据直径、绞线是根据横截面积来决定线号。

CANARE公司使用的导体线号如下表所示。

另外，线号越大说明导体的横截面积越小。

AWG 导体横截面积(mm2)
13 2.81
14 2.18
15 1.75
16 1.27
18 1.00
20 0.51,0.56
22 0.34,0.37,0.39
23 0.29,0.30,0.31
24 0.20,0.22,0.23
25 0.18
26 0.14,0.15 28 0.08,0.09 31 0.04
双绞线
100欧姆屏蔽电缆
5类4对24AWG 100欧
5类4对26AWG 屏蔽软线
100欧姆非屏蔽电缆
6类4对23AWG的UTP或SCTP
超5类4对24AWG非屏蔽电缆
5类
4对24AWG
4对24AWG非屏蔽软线
25对24AWG非屏蔽软线
4类
4对24AWG非屏蔽线
25对24AWG非屏蔽线
3类
4对24AWG非屏蔽线
25对24AWG非屏蔽线
双体电缆
24AWG非屏蔽4/4对
24AWG非屏蔽/屏蔽4/4对
24/22AWG非屏蔽/屏蔽 4/2对
24AWG非屏蔽2/2对
150欧姆屏蔽电缆
1A型
6A型
9A型。

端子拉力测试国际标准单位
在端子拉力测试（Terminal Pull Test）中，常用的国际标准单位是牛顿（Newton）。

拉力测试用于测定电气连接器端子（如插头、插座等）与导线的连接牢固性，以确保连接的可靠性和性能。

在拉力测试中，端子连接部分受到一定的牵拉力，然后测定在何种牵拉力下连接是否能够保持稳定。

测试结果以牛顿（N）为单位表示连接的牵拉强度。

具体的国际标准和测试方法可能会因行业和应用而异。

在电气和电子领域，一些标准组织（如IEC、UL等）发布了相关的测试标准，这些标准通常详细描述了测试装置、测试参数、测试过程以及评估标准。

因此，进行端子拉力测试时，建议参考相应的行业标准以确保测试的准确性和可比性。
