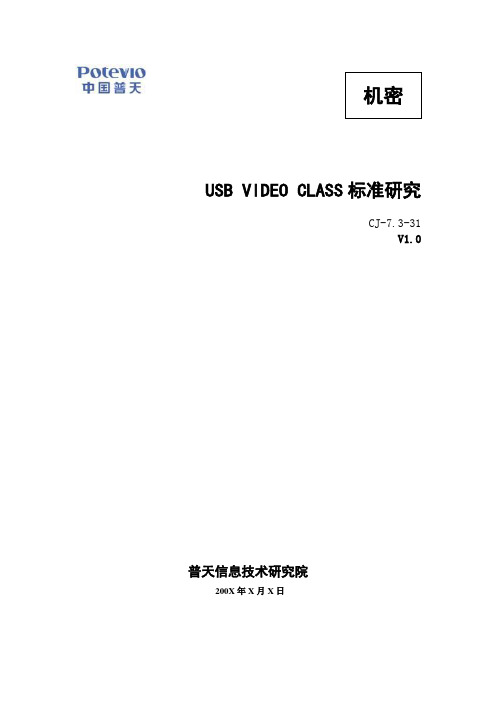

USB VIDEO CLASS标准研究CJ-7.3-31V1.0 普天信息技术研究院200X年X月X日修订历史记录编制审查审核批准文档评审负责人：参加评审人员：目录1文档介绍 (4)1.1 目的 (4)1.2 范围 (4)1.3 参考文档 (4)1.4 术语与缩写解释 (4)2功能特性 (6)2.1 视频接口分类 (6)2.2 视频接口子类和协议 (6)2.3 视频功能技术 (6)2.4 操作模式（OPERATIONAL MODEL） (8)2.4.1视频接口集合 (8)2.4.2视频控制接口 (8)2.4.3视频流接口（videostreaming interface） (9)2.4.4控制传输和请求处理 (10)3描述符 (11)3.1 描述符L AYOUT O VERVIEW (11)3.2 设备描述符 (12)3.3 D EVI CE_Q UALIFIER 描述符 (13)3.4 配置描述符 (13)3.5 其它速度配置描述符（O THER_S PEED_C ONFIGURATION D ESCRIPTOR） (13)3.6 接口联合描述符 (13)3.7 视频控制接口描述符 (13)3.8 视频控制端点描述符 (14)3.9 视频流接口描述符 (14)3.10 视频流端点描述符 (15)3.11 字符串描述符 (15)4特殊类请求 ................................................................................. 错误！未定义书签。

4.1 请求L AYOUT (16)4.1.1Set请求 (16)4.1.2Get请求 (17)4.2 视频控制请求 (19)4.3 视频流请求 (19)1文档介绍1.1目的这篇文档主要描述了一个视频流设备（video streaming device）要满足USB视频分类规范（USB video class specification）必须具有的最低性能和特性。

uvc 协议UVC（USB Video Class）协议是指一种基于USB接口的视频传输标准。

UVC协议使视频设备能够通过USB接口连接到计算机，并通过该接口传输视频数据。

下面我们将分为三个部分介绍UVC协议的基本原理、优势以及应用领域。

首先，UVC协议的基本原理是将视频设备的视频采集功能和计算机的视频处理功能进行分离，通过USB接口进行数据传输。

这样一来，视频设备只需要负责采集视频数据并进行压缩，而计算机可以通过UVC驱动程序来识别并配置视频设备，接收视频数据并进行解压，最终将视频在显示器上显示出来。

其次，UVC协议的优势主要体现在以下几个方面。

首先，UVC协议的标准化使得厂商可以按照统一的规范设计和生产视频设备，提高了产品的兼容性和互操作性。

其次，UVC协议基于USB接口，无需额外的电源线，插拔方便，适用于笔记本电脑、智能手机等便携式设备。

再次，UVC协议的实时传输能力较强，能够满足高清视频的传输要求。

最后，UVC协议相对简单，易于开发和维护。

这使得许多第三方开发者可以针对UVC协议开发相关的应用软件和硬件设备。

最后，UVC协议在各个领域都有广泛的应用。

首先，在视频会议领域，UVC协议使得摄像头可以通过USB接口直接连接到计算机，减少了传统视频会议设备的复杂性和成本。

其次，在监控领域，UVC协议可以用于实时视频监控系统，便携式监控设备等。

再次，在医疗领域，UVC协议可以使用在内窥镜、手术助手等医疗设备上，用于图像采集和传输。

此外，UVC协议还可以用于虚拟现实、视频教育、智能相机等领域。

综上所述，UVC协议是一种基于USB接口的视频传输标准，通过该协议视频设备可以方便地连接到计算机，并进行数据传输。

UVC协议不仅提高了视频设备的兼容性和互操作性，同时也在各个领域得到广泛应用。

随着技术的不断发展，UVC协议将进一步推动视频设备的普及和应用的创新。

UVCUSBVIDEOCLASS协议规范篇一：嵌入式Linux下Camera编程--V4L2最近有个需求，要在ARM Linux上实现USB Camera 拍照功能。

0. 背景知识：首先要确认的是，Kernel是否支持USB Camera。

因为Linux 下，USB协议除了电气协议和标准，还有很多Class。

这些Class就是为了支持和定义某一类设备接口和交互数据格式。

只要符合这类标准，则不同厂商的USB设备，不需要特定的driver就能在Linux下使用。

例如：USB Input class,则使所有输入设备都可以直接使用。

还有类似Audio Class，Pring Class，Mass Storage Class， video class等。

其中Video Class 就是我们常说的UVC（USB Video Class）. 只要USB Camera符合UVC标准。

理论上在2.6 Kernel Linux 就可以正常使用。

网络上有人谈到怎样判断是否UVC Camera设备：#lsusbBus 001 Device 010: ID 046d:0825 Logitech, Inc.#lsusb -d 046d:0825 -v | grep "14 Video"如果出现：bInterfaceClass 14 VideobInterfaceClass 14 VideobInterfaceClass 14 VideobInterfaceClass 14 VideobInterfaceClass 14 VideobInterfaceClass 14 VideobInterfaceClass 14 VideobInterfaceClass 14 VideobInterfaceClass 14 VideobInterfaceClass 14 VideobInterfaceClass 14 VideobInterfaceClass 14 VideobInterfaceClass 14 Video则说明是支持UVC.1. Kernel配置：Device Drivers ---> <*> Multimedia support ---><M>Video For LinuxDevice Drivers ---> <*> Multimedia support ---> [*]Video captureadapters ---> [*]V4L USBdevices ---> <M>USB Video Class (UVC)--- V4L USB devices : 这里还有很多特定厂商的driver.可供选择。

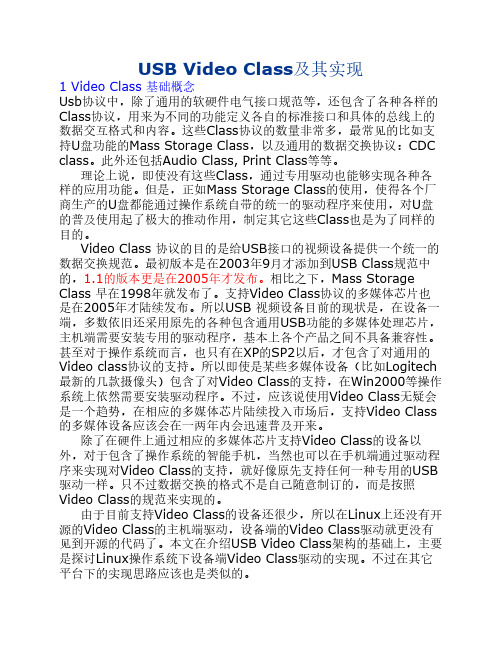

USB Video Class及其实现1 Video Class 基础概念Usb协议中，除了通用的软硬件电气接口规范等，还包含了各种各样的Class协议，用来为不同的功能定义各自的标准接口和具体的总线上的数据交互格式和内容。

这些Class协议的数量非常多，最常见的比如支持U盘功能的Mass Storage Class，以及通用的数据交换协议：CDC class。

此外还包括Audio Class, Print Class等等。

理论上说，即使没有这些Class，通过专用驱动也能够实现各种各样的应用功能。

但是，正如Mass Storage Class的使用，使得各个厂商生产的U盘都能通过操作系统自带的统一的驱动程序来使用，对U盘的普及使用起了极大的推动作用，制定其它这些Class也是为了同样的目的。

Video Class 协议的目的是给USB接口的视频设备提供一个统一的数据交换规范。

最初版本是在2003年9月才添加到USB Class规范中的，1.1的版本更是在2005年才发布。

相比之下，Mass Storage Class 早在1998年就发布了。

支持Video Class协议的多媒体芯片也是在2005年才陆续发布。

所以USB 视频设备目前的现状是，在设备一端，多数依旧还采用原先的各种包含通用USB功能的多媒体处理芯片，主机端需要安装专用的驱动程序，基本上各个产品之间不具备兼容性。

甚至对于操作系统而言，也只有在XP的SP2以后，才包含了对通用的Video class协议的支持。

所以即使是某些多媒体设备（比如Logitech 最新的几款摄像头）包含了对Video Class的支持，在Win2000等操作系统上依然需要安装驱动程序。

不过，应该说使用Video Class无疑会是一个趋势，在相应的多媒体芯片陆续投入市场后，支持Video Class 的多媒体设备应该会在一两年内会迅速普及开来。

除了在硬件上通过相应的多媒体芯片支持Video Class的设备以外，对于包含了操作系统的智能手机，当然也可以在手机端通过驱动程序来实现对Video Class的支持，就好像原先支持任何一种专用的USB 驱动一样。
