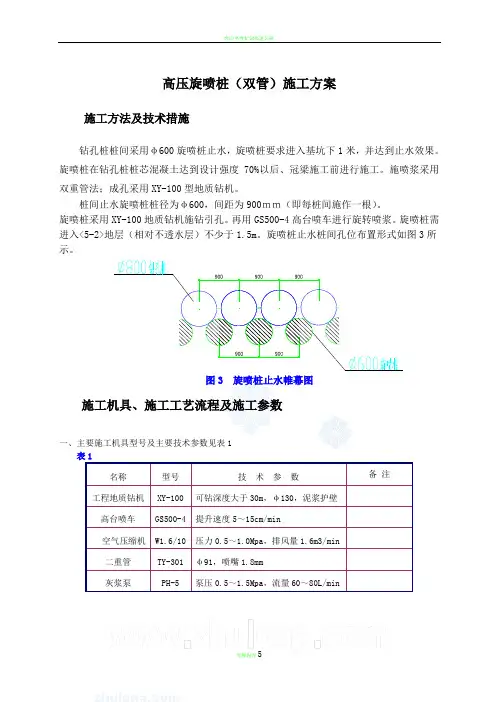

高压旋喷桩（双管）施工方案施工方法及技术措施钻孔桩桩间采用φ600旋喷桩止水，旋喷桩要求进入基坑下1米，并达到止水效果。

旋喷桩在钻孔桩桩芯混凝土达到设计强度70%以后、冠梁施工前进行施工。

施喷浆采用双重管法；成孔采用XY-100型地质钻机。

桩间止水旋喷桩桩径为φ600，间距为900ｍｍ（即每桩间施作一根）。

旋喷桩采用XY-100地质钻机施钻引孔。

再用GS500-4高台喷车进行旋转喷浆。

旋喷桩需进入<5-2>地层（相对不透水层）不少于1.5m。

旋喷桩止水桩间孔位布置形式如图3所示。

图3 旋喷桩止水帷幕图施工机具、施工工艺流程及施工参数一、主要施工机具型号及主要技术参数见表1表1名称型号技术参数备注工程地质钻机XY-100可钻深度大于30m，φ130，泥浆护壁高台喷车GS500-4提升速度5～15cm/min空气压缩机W1.6/10压力0.5～1.0Mpa，排风量1.6m3/min二重管TY-301φ91，喷嘴1.8mm灰浆泵PH-5泵压0.5～1.5Mpa，流量60～80L/min二、 施工工艺流程图如图4、5所示图4 高压旋喷桩施工工艺流程图测量定位钻机就位钻进造孔高喷台车就位下管喷射浆液喷射 旋摆提升 成桩移机至下一孔位废浆沉淀硬化、外运终孔检查浆液配制 水泥浆配制 不合格 合格废浆排放 沉淀池 废水排放、沉渣外运 (c)旋喷开始(b)钻孔至设计高程(e)旋喷结束成桩(c)(d)(e)旋喷管(d)边旋喷边提升(a)钻机就位钻孔(b)钻孔机械压浆车(a)一、高压旋喷桩施工技术参数见表2表2序号项目单位参数值备注气压MPa0.5～0.71压缩空气气量l/min1500～3000浆比重kg/l 1.52水泥浆浆量l/min60～703提升速度cm/min10～154喷嘴直径mm 2.15加浆比重g/cm3 1.2施工方法及技术措施①测量定位先采用液压锤破除路面砼，再依据控制桩和设计图，准确放出旋喷桩孔位。

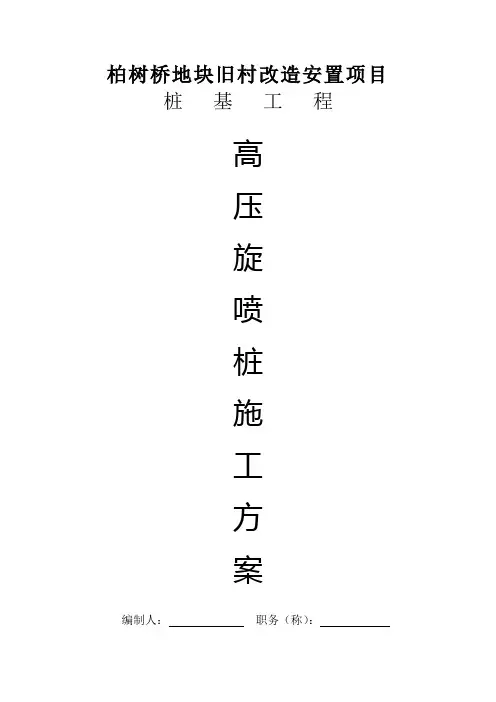

柏树桥地块旧村改造安置项目桩基工程高压旋喷桩施工方案编制人：职务（称）：审核人：职务（称）：批准人：职务（称）：福建省第九建筑工程有限公司二0 0 八年八月高压旋喷桩施工方案一、工程概况柏树桥地块旧村改造安置项目桩基工程位于宁波市翠柏路以东、范江岸路以北，基坑采用钻孔灌注桩进行支护，采用高压旋喷桩作止水帷幕，加深部分除注明外采用木桩临时支护。

位于工程南、西侧的单管高压旋喷桩为双排，前排Φ800@600，后排Φ800@1000，前后搭接200，桩顶标高-0.200，桩长9.8m，共845根，其中上部5m水泥掺量为25%，下部4.8m水泥掺量为15%，水泥采用P.O32.5普通硅酸盐水泥。

二、工程地质情况1.工程环境及地质条件详见宁波市联城岩土工程有限公司提供的勘察报告。

2.施工依据旋喷施工依据：1、《建筑桩基技术规范》（JGJ94-94）2、«建筑基础处理技术规范»（ GB5007-2002）3、《宁波市建筑桩基设计与施工细则》（2001甬DBJ02-12）4、宁波市联城岩土工程有限公司设计的基坑支护施工图三、旋喷桩施工工艺及参数设计1、施工程序：清理作业面——施工旋喷桩清理作业面使用小型挖机，旋喷桩的施工采用1台SJB-Ⅱ型旋喷钻机施工。

2.旋喷桩施工a、工作原理本工程采用单管旋喷法。

其原理是利用钻机等设备，把安装在注浆管（单管）底部侧面的特殊喷咀，置入岩土层预定深度后，使用高压注浆泵，以20MPa以上的压力，把浆液（水泥浆）从喷咀中喷射出去切割破坏土体，同时借助注浆管的旋转和提升运动，使浆液与切割下来的土体搅拌混合，经过一定时间凝固后，在土层中形成圆柱状的水泥土固结体，达到设计止水帷幕目的。

浆液采用P.O32.5普通硅酸盐水泥水泥浆（水灰比0.8 : 1）。

b、高压旋喷施工工艺设计1.设计要求1.1桩型及标高、桩长。

现地面标高 2.700m（本工程±0.000相当于黄海高程2.900m），防渗桩桩长9.8m。

高压旋喷桩施工组织设计一、编制原则及依据1、编制原则：科学组织、合理安排，优化施工方案是工程施工管理的行动指南，在施工组织设计编制中，避开冬雨季施工，在保证安全、确保质量、满足工期、有利环保的原则下对施工方案进一步优化。

2、编制依据：施工组织设计、类似施工经验、相关设计规范、设计图纸二、施工工期及质量、安全施工目标1、工期目标：计划于10月1日开工，于11月29日完成，施工时以业主批准的实际开工日期为准。

2、质量目标：业主要求本工程质量等级为符合质量验收标准，在确保工程质量达到要求的基础上，努力将本工程建成各方都能满意的优质工程。

3、安全目标：(1)安全生产，无伤亡事故；(2)杜绝重大机械设备事故；(3)杜绝交通事故。

三、工程质量保证措施1、在项目部经理、总工程师领导下，由专职工程师组成质检部负责质量管理工作。

2、项目经理部设质检科对本项目部施工项目实施全过程进行质量控制；施工作业队设专职质检员负责全队施工质量检查，班组设专人做好自检。

3、开工前项目部组织有关人员编制《项目质量计划》，建立健全质量保证体系，落实各类人员的职责，确保项目质量目标的实现。

4、每月由质量管理委员会进行月检查考核，对项目部工程质量情况进行考核评分，根据考核评比得分，决定质量流动红旗的优胜单位并和经理部工资总额挂钩。

5、坚持实行质量月报和质量事故报告制度，各作业队质检员每月26日~28日将质量月报送至质检科，一旦出现质量事故，24小时内必须将事故报告（写明事故原因）送质检科。

6、施工班组坚持"三检制"，即自检、专检、交接检。

7、在整个施工操作过程中，贯穿工前有交底、工中有检查、工后有验收的"一条龙"操作管理方法。

做到施工操作程序化、标准化、规范化，确保施工质量。

8、确保施工过程、成品、半成品的质量检验等级为优良，并在其接受、使用、安装、交付的各个阶段进行标识，防止混用，在需要时能够实现其可追溯性。

高压旋喷桩施工方案一、工程概况本工程止水帷幕原采用三重管高压旋喷桩的止水方案。

三重管高压旋喷桩桩直径为800mm，为确保三重管高压旋喷桩施工时不破坏工程支护桩，必须待工程支护桩混凝土强度达到设计强度80%后再施工。

二、三重管高压旋喷桩施工工艺1．工艺原理1）、加固原理高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为25～36MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到止水防渗的目的。

2）、成桩机理高压喷射注浆的成桩机理包括以下五种作用：（1）、高压喷射流切割破坏土体作用。

喷射流动压以脉冲形式冲击破坏土体，使土体出现空穴，土体裂隙扩张。

（2）、混合搅拌作用。

钻杆在旋转提升过程中，在射流后部形成空隙，在喷射压力下，迫使土粒向着与喷咀移动方向相反的方向（即阻力小的方向）移动位置，与浆液搅拌混合形成新的结构。

（3）、充填、渗透固结作用。

高压水泥浆迅速充填冲开的沟槽和土粒的空隙，析水固结，还可渗入砂层一定厚度而形成固结体。

（4）、压密作用。

高压喷射流在切割破碎土层过程中，在破碎部位边缘还有剩余压力，并对土层可产生一定压密作用，使旋喷桩体边缘部分的抗压强度高于中心部分。

2．工艺流程高喷灌浆工艺流程图如下：3．施工工艺1）、钻高喷灌浆孔（1）测量放样根据设计单位提供的施工图纸和技术要求及本项目部测放的施工控制网，采用经检验合格的全站仪、水准仪和钢卷尺，放出高喷轴线，定出具体施工的各个孔位，测出各孔位的孔口高程。

孔位用木桩和红油漆标出，同时在坝顶外边坡放出每个孔位的控制点。

并把高喷轴线、孔位、孔口高程的放样制成果图表报监理单位审批复核合格后，开始进行造孔施工。

（2）钻高喷灌浆孔造孔采用钻灌一体高喷机进行回转钻进下放高喷杆，采用P.O42.5的普通硅酸盐纯水泥浆进行护壁，同时开低压力水、气、浆进行回转钻进，钻孔孔径110mm。

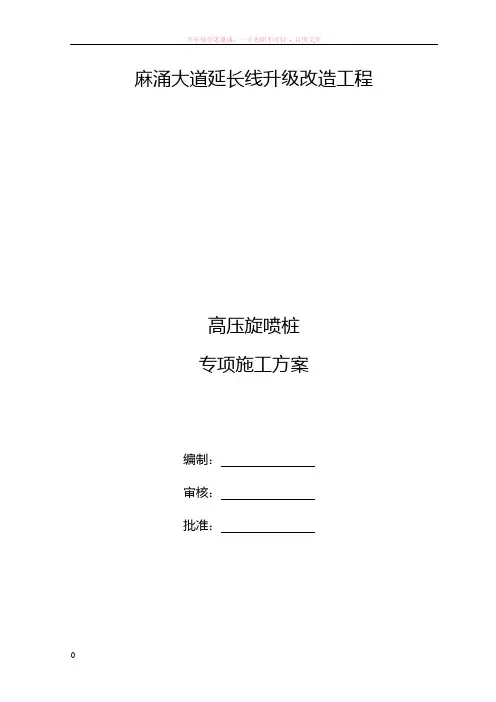

麻涌大道延长线升级改造工程高压旋喷桩专项施工方案编制：审核：批准：湖南中格建设集团有限公司麻涌大道延长线升级工程项目经理部2013年5月旋喷桩施工方案1、目的明确旋喷桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范旋喷桩作业施工。

2、工程概况麻涌大道延长线升级改造工程K0+700处，即沿江高速桥底下。

处理面积为1602平米；施工配备1台高压旋喷机，1台铲车。

3、编制原则3.1满足麻涌大道延长线升级工程项目经理部的工期、安全、质量、环保、成本的要求;3.2推广应用“新技术、新工艺、新材料、新设备”；3.3根据施工现场地质地貌、征地拆迁等条件，要有可操作性,配置匹配资源。

4、编制依据1、东莞麻涌大道延长线升级改造工程的施工招标文件、工程量清单；2、东莞麻涌大道延长线升级改造工程的施工图；3、招标单位介绍及现场实地踏勘情况；4、我公司工程技术管理及机械设备装备情况5、国家现行有关市政工程施工及验收规范、规程、标准、技术要求；6、我公司有关质量、安全、文明施工的规定4.1、编制说明高压旋喷桩设计桩径为0.5m，设计桩长依据地质情况而定，桩间距为1×1m,水灰比为1:1，采用PO42.5水泥，水泥浆比重控制在1.6，软基处理高压旋喷桩施工参数：液喷嘴直径2.2mm（一个），喷压力25Mpa，注浆管直径19mm，钻头旋转速度25r/min，钻头提升速度25cm/min，浆液流量57L/min4.2、施工准备4.2.1、施工用水用电施工用水为利用附近沟渠农田灌溉水，施工前对水质进行了检测，符合使用要求，可以使用。

施工用电采用发电机供电。

4.2.1原材料的检测及进场储存施工所用的是金鳞牌水泥，水泥标号为42.5普通硅酸盐水泥，水泥进场后必须进行检测，合格后方可用于工程施工。

水泥进场后储存必须覆盖一层毡布对其进行严密遮盖，防止淋雨或受潮。

4.2. 3机械设备本标段采用MGJ-50型旋喷桩机，设备进场后，对其进行了调试、检验，设备处于良好的工作状态，可保证其能正常进行,机械的主要性能如下表。

第一章编制说明1.1编制依据（1）《建筑地基处理技术规范》（JGJ79-2002）；（2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；（3）《建筑基坑工程技术规范》（YB9258-97）；（4）《建筑基坑支护技术规程》（JGJ120-99）；（5）呼和浩特市轨道交通2号线一期工程天府花园站施工图纸；（6）踏勘施工现场了解的情况和收集的相关资料；（7）类似的施工经验；（8）我单位现有技术水平、施工管理水平和机械设备配套能力。

1.2编制原则（1）确保技术方案针对性强、操作性强，施工方案经济、合理。

坚持技术先进性、科学合理性、经济适用性与实事求是相结合。

根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工工艺参数和机具设备。

（2）技术可靠性原则根据本标段工程特点，依据呼和浩特市及其周边地区类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。

（3）经济合理性原则针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使旋喷桩加固施工达到既经济又优质的目的。

（4）环保原则施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工。

施工中认真作好文明施工，减少空气、噪音污染，保证施工场地整齐有序。

1.3适用范围本施工方案适用于主体围护结构、附属围护结构桩间止水旋喷桩施工。

第二章工程概况2.1 设计概况天府花园站位于气象局西巷与赛马场北路交口处，沿气象局西巷呈西北~东南走向布置。

车站东北侧为呼和浩特市体育场，西侧为新爆米花音乐广场，南侧为城市维也纳、二层小商铺，西南侧为成吉思汗小学。

车站覆土根据地势不同略有起伏，站中心里程处约为3.0m。

天府花园站设计中心里程为AK17+074.00，车站主体长200.6m，宽19.7m （不含围护结构）。

车站附属建筑包括 4个出入口、2组风亭组。

主体结构为地下两层单柱双跨钢筋混凝土框架结构。

7.3高压旋喷桩采用单管法高压旋喷注浆工艺，其施工顺序为：钻机定位→钻机成孔→旋喷管插入，原地旋转旋喷管→送浆，提升旋喷管，进行由下而上旋喷→冲洗、移机。

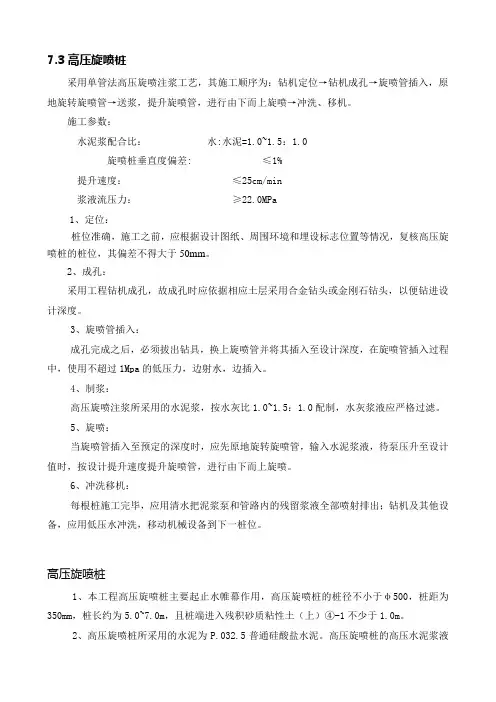

施工参数：水泥浆配合比：水:水泥=1.0~1.5：1.0旋喷桩垂直度偏差: ≤1%提升速度：≤25cm/min浆液流压力：≥22.0MPa1、定位：桩位准确，施工之前，应根据设计图纸、周围环境和埋设标志位置等情况，复核高压旋喷桩的桩位，其偏差不得大于50mm。

2、成孔：采用工程钻机成孔，故成孔时应依据相应土层采用合金钻头或金刚石钻头，以便钻进设计深度。

3、旋喷管插入：成孔完成之后，必须拔出钻具，换上旋喷管并将其插入至设计深度，在旋喷管插入过程中，使用不超过1Mpa的低压力，边射水，边插入。

4、制浆：高压旋喷注浆所采用的水泥浆，按水灰比1.0~1.5：1.0配制，水灰浆液应严格过滤。

5、旋喷：当旋喷管插入至预定的深度时，应先原地旋转旋喷管，输入水泥浆液，待泵压升至设计值时，按设计提升速度提升旋喷管，进行由下而上旋喷。

6、冲洗移机：每根桩施工完毕，应用清水把泥浆泵和管路内的残留浆液全部喷射排出；钻机及其他设备，应用低压水冲洗，移动机械设备到下一桩位。

高压旋喷桩1、本工程高压旋喷桩主要起止水帷幕作用，高压旋喷桩的桩径不小于φ500，桩距为350mm，桩长约为5.0~7.0m，且桩端进入残积砂质粘性土（上）④-1不少于1.0m。

2、高压旋喷桩所采用的水泥为P.032.5普通硅酸盐水泥。

高压旋喷桩的高压水泥浆液液压力不小于22MPa，水泥浆液的水灰比1.0~1.5：1，提升速度为0.15~0.25m/min。

高压旋喷桩的水泥用量为220kg/m。

当地下水流力较强烈时，可在水泥浆液中加入水玻璃等速凝剂，防止浆液流失。

3、高压旋喷桩桩位偏差不得大于50mm，成孔的垂直度偏差不得大于1%。

注浆管分段提升的搭接长度不得小于100mm，相邻桩施工的时间间隔不应大于24小时。
