Tecplot——强大的数据分析和可视化软件

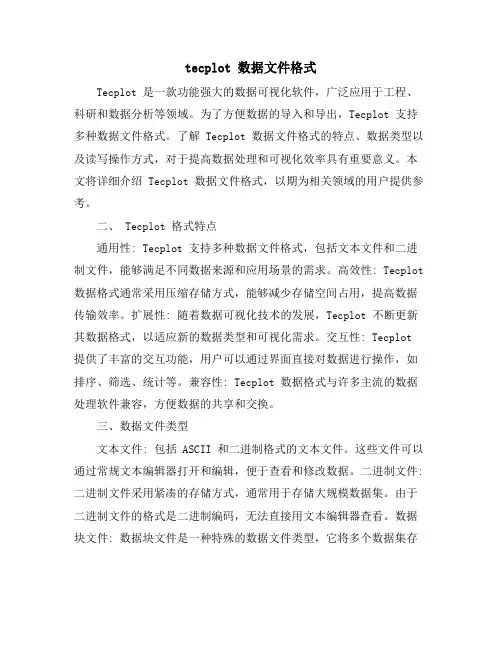

tecplot 数据文件格式Tecplot 是一款功能强大的数据可视化软件，广泛应用于工程、科研和数据分析等领域。

为了方便数据的导入和导出，Tecplot 支持多种数据文件格式。

了解 Tecplot 数据文件格式的特点、数据类型以及读写操作方式，对于提高数据处理和可视化效率具有重要意义。

本文将详细介绍 Tecplot 数据文件格式，以期为相关领域的用户提供参考。

二、 Tecplot 格式特点通用性: Tecplot 支持多种数据文件格式，包括文本文件和二进制文件，能够满足不同数据来源和应用场景的需求。

高效性: Tecplot 数据格式通常采用压缩存储方式，能够减少存储空间占用，提高数据传输效率。

扩展性: 随着数据可视化技术的发展，Tecplot 不断更新其数据格式，以适应新的数据类型和可视化需求。

交互性: Tecplot 提供了丰富的交互功能，用户可以通过界面直接对数据进行操作，如排序、筛选、统计等。

兼容性: Tecplot 数据格式与许多主流的数据处理软件兼容，方便数据的共享和交换。

三、数据文件类型文本文件: 包括 ASCII 和二进制格式的文本文件。

这些文件可以通过常规文本编辑器打开和编辑，便于查看和修改数据。

二进制文件: 二进制文件采用紧凑的存储方式，通常用于存储大规模数据集。

由于二进制文件的格式是二进制编码，无法直接用文本编辑器查看。

数据块文件: 数据块文件是一种特殊的数据文件类型，它将多个数据集存储在一个文件中，每一个数据集称为一个数据块。

这种文件类型便于同时处理多个数据集。

四、数据读写操作读取操作: Tecplot 支持多种方式读取数据文件，包括直接打开文件、通过剪贴板粘贴、从其他应用程序导入等。

用户可以根据需要选择合适的方式。

写入操作: 写入操作包括将数据导出为 Tecplot 支持的文件格式，或者将数据保存为其他应用程序可以读取的格式。

通过选择适当的文件类型和参数设置，用户可以确保数据以适当的方式存储和导出。

Tecplot360培训教程一、概述Tecplot360是一款功能强大的科学数据可视化软件，广泛应用于工程计算、流体力学、热力学等领域。

为了帮助用户更好地掌握Tecplot360的使用方法，本文将详细介绍Tecplot360的基本操作、数据处理、可视化设置以及常见问题解决方法。

二、软件安装与启动1.安装包：访问Tecplot官方网站，适用于您操作系统的Tecplot360安装包。

2.安装软件：双击安装包，按照提示完成安装。

安装过程中，请确保安装路径不含中文和空格，以免影响软件运行。

3.启动软件：安装完成后，双击桌面图标或从开始菜单中找到Tecplot360并启动。

4.许可证激活：启动软件后，根据提示输入许可证信息，完成激活。

三、基本操作1.文件操作：新建、打开、保存、另存为等。

2.视图操作：放大、缩小、旋转、平移等。

3.数据导入：支持多种数据格式，如CSV、DAT、TXT等。

4.数据查看：查看数据集、变量、网格等信息。

5.数据处理：数据过滤、插值、计算等。

6.绘图设置：坐标轴、图例、等。

7.输出设置：图片、动画、报告等。

四、数据处理与分析1.数据集操作：合并、拆分、复制、删除等。

2.变量操作：新建、删除、重命名、计算等。

3.网格操作：创建、编辑、删除等。

4.数据分析：统计、曲线拟合、相关性分析等。

5.数据筛选：根据条件筛选数据。

五、可视化设置1.图形类型：散点图、线图、柱状图、等值线图等。

2.颜色映射：自定义颜色映射方案。

3.网格设置：网格线颜色、线型、线宽等。

4.坐标轴设置：坐标轴范围、刻度、标签等。

5.图例设置：图例位置、字体、颜色等。

6.设置：内容、字体、颜色等。

7.动画设置：帧率、播放顺序、输出格式等。

六、常见问题解决方法1.数据导入失败：检查数据格式是否正确，确保数据文件无损坏。

2.图形显示异常：检查数据范围、坐标轴设置是否正确。

3.软件运行缓慢：关闭其他不必要的应用程序，提高计算机性能。

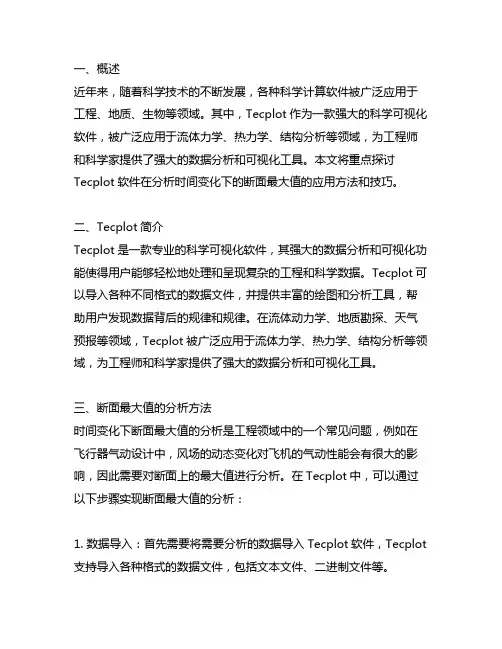

一、概述近年来，随着科学技术的不断发展，各种科学计算软件被广泛应用于工程、地质、生物等领域。

其中，Tecplot作为一款强大的科学可视化软件，被广泛应用于流体力学、热力学、结构分析等领域，为工程师和科学家提供了强大的数据分析和可视化工具。

本文将重点探讨Tecplot软件在分析时间变化下的断面最大值的应用方法和技巧。

二、Tecplot简介Tecplot是一款专业的科学可视化软件，其强大的数据分析和可视化功能使得用户能够轻松地处理和呈现复杂的工程和科学数据。

Tecplot可以导入各种不同格式的数据文件，并提供丰富的绘图和分析工具，帮助用户发现数据背后的规律和规律。

在流体动力学、地质勘探、天气预报等领域，Tecplot被广泛应用于流体力学、热力学、结构分析等领域，为工程师和科学家提供了强大的数据分析和可视化工具。

三、断面最大值的分析方法时间变化下断面最大值的分析是工程领域中的一个常见问题，例如在飞行器气动设计中，风场的动态变化对飞机的气动性能会有很大的影响，因此需要对断面上的最大值进行分析。

在Tecplot中，可以通过以下步骤实现断面最大值的分析：1. 数据导入：首先需要将需要分析的数据导入Tecplot软件，Tecplot 支持导入各种格式的数据文件，包括文本文件、二进制文件等。

2. 断面设置：在Tecplot中，可以通过设置切割面的方式来定义需要分析的断面，用户可以自定义切割面的位置和方向。

3. 最大值提取：在定义好断面后，可以利用Tecplot提供的数据分析工具，直接提取断面上的最大值数据，并将其可视化呈现。

4. 时间变化分析：对于时间变化的数据，Tecplot还提供了丰富的时间序列分析工具，可以进行动态的数据可视化和分析。

四、案例分析为了更直观地展示Tecplot在时间变化下的断面最大值分析方法，下面将利用一个风洞气动力学模拟数据进行案例分析：1. 数据导入：首先将风洞模拟数据导入Tecplot软件，数据包括风速、压力等参数，以及空间中各点的坐标位置信息。

Tecplot系列软件绘图及数据可视化的21大技巧Tecplot系列软件是由美国Tecplot公司推出的功能强大的数据分析和可视化处理软件。

它包含数值模拟和CFD结果可视化软件Tecplot 360，工程绘图软件Tecplot Focus，以及油藏数值模拟可视化分析软件Tecplot RS。

1.了解您的听众使您的介绍适合您的听众。

如果他们对您的研究内容很陌生，那么就要确保在介绍中提供足够的背景资料。

反之，如果您是在面向一些专家进行介绍，他们可以根据有关数据作出假设，那么就要在您的布局中突出您的关键想法。

2.三分法则您希望您的绘图布局能够给观众以视觉上的冲击，引起他们的兴趣。

如果使用简单的图片和动画，您很少会听到您想要的“哇”的声音。

制作视觉冲击的一个好办法就是将您的布局在垂直方向和水平方向上分为三部分，产生四个距离相等的点。

让所有的重要信息（标题、图表、图片）都与这些点对齐，这将使您的布局更有吸引力。

3.注解y文本和字体——当您使用了多个文本框，一定要制订一个统一的明确的格式，使得标题和副标题能够被明确的区分开来。

避免出现杂乱的、不同字体的布局。

混杂的字体会掩盖掉信息，所以不要使用超过两种以上的字体—— 一种用户标题，而另一种用于内容。

作为替代方案，您可以使用同一字体的不同格式，例如主标题使用黑体字而二级标题使用正常字体。

同时，还要注意避免标签和文字出现重叠。

y反差——眼睛会自动捕捉那些具有地比效果的内容（如黑色或暗色背景上白色或亮色的文字），所以要注意对比效果的使用。

对比效果容易捕捉到目光，但是也容易让眼睛感到疲劳。

而且，薄字体在这种效果下也会趋于消失。

y数字——用截断数字对等高线，轴标签，参考向量幅度，以及参考散射尺寸进行标注。

y关键——要包含清晰的颜色图例，同时还要有一个包括了公司名称、标志和图片名称的标题快。

y框——当使用边框线时，应使文字与边框线之间保持一定距离。

使用框和下划线是突出重点的好方法，但是要注意不要在每个部分都加框，否则就什么都无法突出了。

功能介绍Tecplot 360是Tecplot公司推出的数值模拟、实验分析和CFD可视化的专业软件，可以使模拟或者实验结果快速而精准地以图表或者动画的方式显示，可以分析复杂数据，排版多种布局和以专业的图像和动画交流你的结果，方便工程师和科研人员在最短的时间内对大量数据进行可视化分析，为设计和研究提供科学的依据。

在现有的所有CFD可视化工具中，Tecplot 360具有使用方便、操作简单、功能强大、图形丰富等优点，所以在航空航天航海等领域有着广泛的应用。

使用Tecplot 360可以很轻松地分析和研究复杂数据，检查结果和验证设计，Tecplot的主要功能1.数据接口：可读入30种CFD、FEA数据结构文件；Txt, Dat, Excel文件。

比如CFX、fluent、flow3d、CGNS等格式数据。

2.绘图功能：XY、Polar、2D和3D图；切片、流线、迹线、等值面图等2.1 XY曲线图可进行计算数据与实验数据的比较，对某点不同时刻的数据同时显示和同时刻的不同参数同时显示，可以把不同工况的相同位置的参数方便地进行对比分析散点图曲线图极坐标2.2云图操作方便使用简单，图像渲染效果好。

可绘制速度、压力等已有参数云图，也可以绘制自定义参数云图；可绘制2D、3D云图，图像渲染效果好，对3D云图的透明化处理比较方便；对马蹄涡、通道涡、鞍点、螺旋点等特征的描绘非常清晰；可绘制等值面图且标出数值参数；可绘制矢量图、地形图、粒子图、等值图、切片图等；极限流线和压力系数等参数同步显示；可多个操作对象或者不同工况在一个工作区域显示。

3.输出功能：图片可直接输出到office软件、网页等可以输出JPEG, PNG, TIFF, BMP, WMF, EPS等多种图片和动画格式，还可以直接粘贴到office文档中。

4.批处理功能：快键宏命令，Add-ons客制化功能录制宏可以自动进行批处理工作，对多工况分析提高有力的工具，节省大量的工作量，使用户更加专注结果的对比分析上。

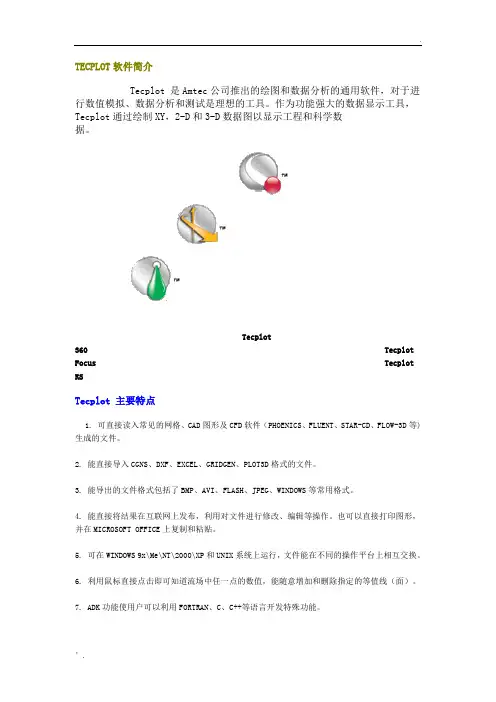

TECPLOT软件简介
Tecplot 是Amtec公司推出的绘图和数据分析的通用软件，对于进行数值模拟、数据分析和测试是理想的工具。

作为功能强大的数据显示工具，Tecplot通过绘制XY，2-D和3-D数据图以显示工程和科学数
据。

Tecplot
360 Tecplot Focus Tecplot RS
Tecplot 主要特点
1. 可直接读入常见的网格、CAD图形及CFD软件（PHOENICS、FLUENT、STAR-CD、FLOW-3D等)生成的文件。

2. 能直接导入CGNS、DXF、EXCEL、GRIDGEN、PLOT3D格式的文件。

3. 能导出的文件格式包括了BMP、AVI、FLASH、JPEG、WINDOWS等常用格式。

4. 能直接将结果在互联网上发布，利用对文件进行修改、编辑等操作。

也可以直接打印图形，并在MICROSOFT OFFICE上复制和粘贴。

5. 可在WINDOWS 9x\Me\NT\2000\XP和UNIX系统上运行，文件能在不同的操作平台上相互交换。

6. 利用鼠标直接点击即可知道流场中任一点的数值，能随意增加和删除指定的等值线（面）。

7. ADK功能使用户可以利用FORTRAN、C、C++等语言开发特殊功能。

随着功能的扩展和完善，在工程和科学研究中Tecplot 的应用日益广泛，用户遍及航空航天、国防、汽车、石油等工业以及流体力学、传热学、地球科学等科研机构。

tecplot的使用入门与技巧Tecplot是一种用于可视化和分析科学和工程数据的软件。

它可用于处理流体力学、热传导、结构力学等领域的数据，并提供了丰富的绘图和分析功能。

下面是Tecplot的使用入门与技巧：1. 数据导入：在Tecplot中，可以从多种不同的文件格式导入数据，包括文本文件、二进制文件和CGNS文件等。

选中文件后，可根据需要进行数据的区域选择和参数设置。

2. 数据处理：Tecplot提供了多种数据处理功能，如数学操作、数据过滤和插值等。

可以通过它们对数据进行加工和优化，以提供更清晰和准确的分析结果。

3. 绘图功能：Tecplot提供了丰富的绘图选项，包括线图、矢量图、等值线图和剖面图等。

用户可以根据需要选择不同的图形类型，并对参数进行调整，以满足自己的可视化要求。

4. 可视化效果：Tecplot还提供了多种可视化效果选项，如坐标轴调整、颜色填充和图例设置等。

通过调整这些参数，可以使绘图结果更加美观和直观。

5. 数据分析：Tecplot提供了一些常用的数据分析工具，如最小二乘法拟合、数据平滑和数据统计等。

使用这些工具可以更深入地研究和理解数据背后的规律和关系。

6. 脚本编程：Tecplot支持脚本编程，通过编写脚本，可以自动化和批处理数据处理和分析任务。

使用脚本还可以实现一些复杂的操作和定制化需求。

7. 结果输出：Tecplot可以将绘图结果保存为多种格式的文件，如图片文件、动画文件和PDF文件等。

此外，还可以将图形导出为矢量图，以便于在其他软件中进行编辑和处理。

8. 帮助文档与在线资源：Tecplot提供了详细的帮助文档和在线资源，包括教程、示例和论坛等。

在使用过程中，可以随时参考这些资源，以解决问题和学习新功能。

总之，Tecplot是一款功能强大的科学数据可视化和分析软件，通过掌握其基本使用入门与技巧，可以提高数据处理和分析的效率，并获得更好的可视化效果。
