UPS电池的计算与选择1、恒功率法（查表法）该方法是能量守恒定律的体现，蓄电池提供的功率等于后者稍大于负荷消耗功率（W负荷P(W) 电池组提供的总功率P(VA) UPS标称容量（VA）PF UPS功率因数η逆变器转换效率Pnc 每cell需要提供的功率n 机器配置的电池数量N 单体电池cell数Vmin 电子单体终止电压计算步骤：P（W）={P（VA）*Pf}/ηPnc=P（W）/（N*n）我们可以在厂家提供的Vmin下的恒功率放电参数表中，找出等于或者稍大于Pnc的功率值，这一功率值所对应的型号即能够满足UPS系统的要求。

如果表中所列的功率值均小于Pnc.可以通过多组电池并联的方式达到要求。

附：汤浅UXH系列电池放电特性表例如：科华FR-UK33200，延时5分钟，如何配置电池P（VA）=200000VA，Pf = 0.8，η=0.92，N=6，n=29P（W）=（200000×0.8）÷0.92=173913.04Pnc=173913.04÷（29×6）=999.5W根据汤浅UXH系列电池每单格降到1.70V时的每单格瓦特数，型号UXH100-12的瓦特数为489.0，可以并联2组，配置12V100AH电池2组共58节（每组29节），可以满足科华FR-UK33200，延时5分钟的需求。

A、电池放电电流的计算：确定参数UPS功率P(VA)UPS输出功率因数PF：高频机和15K以下工频机为0.7；20KVA以上工频机按0.8计算UPS直流输入电压(Ei)电池放电效率η：1-2KVA为0.8,3-8KVA为0.85,10-30KVA为0.9,40-100KVA为0.91,100KVA 以上为0.92。

电池放电电流I=(P×PF)÷（Ei×η）B、根据指定电池品牌厂家公布的电池恒电流放电特性表查得所需电池后备时间需配置的电池组。

或可根据电池放电速率计算出电池AH数电池AH数= I电池放电电流÷C H放电时间（小时）0 .5 1 2 3 4 5 6 7 8放电速率（C） 1 0.58 0.38 0.29 0.2 0.18 0.15 0.13 0.11注：其它品牌电池基本也可参考此参数。

UPS后备蓄电池容量计算方法介绍蓄电池是UPS系统中的重要组成部分，其优劣直接关系到整个UPS系统的可靠程度,其容量的正确选择对UPS系统的正常运行也是至关重要的。

电池容量过大会造成投资的浪费，容量偏小又不能满足UPS后备时间，造成安全事故，还会因电池放电倍率太大，严重影响电池使用性能和寿命。

因此介绍几种常用的电池容量计算方法以供大家参考。

一、恒功率法(查表法)该方法是能量守恒定律的体现，蓄电池提供的功率等于后者稍大于负荷消耗功率。

W负荷≤W电池,P负荷≤P电池,P负荷={P,(VA)×Pf}/η;P电池=电池实际试验的恒功率数据;P负荷为电池组提供的总功率;P(VA)为UPS标称容量(VA);Pf为UPS功率因数;η为逆变器转换效率;Pnc为每cell需要提供的功率;n为机器配置的电池数量;N为单体电池cell数;Vmin为电池单体终止电压。

具体计算步骤如下：P负荷={P(VA)×Pf}/ηPnc=P负荷/(N×n)可以在厂家提供的Vmin下的恒功率放电参数表中，找出P电池等于或者稍大于Pnc的功率值所对应的型号蓄电池。

如果表中所列的功率值P电池均小于Pnc。

可以通过多组电池并联的方式达到要求。

恒功率法(查表法)是UPS蓄电池容量计算的最常用方法，蓄电池容量及型号的确定是根据对应型号蓄电池实际试验数据得来的，电池放电功率数据有限，不能满足所有放电时间下的电池容量计算。

不同电压等级电池和同电压等级不同容量电池因提供的恒功率与电池容量值没有线性关系，故不同电压等级和容量不可简单的数字换算来配置，需要严格按照提供的恒功率来配置。

不同品牌蓄电池的产品性能存在差异，放电参数相差较大，顾同容量不同品牌电池也不可以互换。

蓄电池恒功率数据都来自新电池试验数据，恒功率法(查表法)并没有考虑蓄电池的折旧以及温度的变化，顾该方法适用于UPS蓄电池运行环境稳定，且UPS负荷长时间在额定容量80%以下运行时选用。

UPS（不间断电源）蓄电池后备时间的恒功率计算方法
恒功率法
关于UPS（不间断电源）的后备时间以及所需蓄电池容量的计算一般用到两种方法，分别是恒功率法和最大放电电流法。

数据中心UPS（不间断电源）蓄电池的计算方法通常采用恒功率法。

计算公式如下：
W=S×PF×1000
η×N
（1）
根据厂家产品介绍，UPS额定直流电压DC＝384V（32只电池组）时，UPS直流关机电压为DCmin＝335V，单体电池放电终止电压＝335/192＝1.75V。

电池终止电压一般取1.75。

如果后备时间为30分钟，查下表西恩迪LBT电池恒功率放电表可知：需要配置12V 114AH 电池2组。

功率值214.7W*2=429.4W>399W。

各电池厂家恒功率值会略有区别，需结合厂家提供的恒功率放电表才能得出合适的电池选型。

UPS蓄电池计算方法及其配置表格UPS电池配置按公式计算的话，相当的麻烦，在实际项目中或与厂商的交流中，常常遇到这样的情况，根据UPS的输出容量和所要求的后备时间、需快速、粗略地给出相关电池的配置。

而ups本身的计算方法非常复杂，一般人根本无法操作，所以掌握简单的方法或估算可以迅速做出结果，在实际中节约了时间。

一、UPS电源简单计算方法对于ups的公式计算，我们在之前曾提到过，算起来比较复杂，很多人也不理解，那么今天我们来了解下简单的计算方法。

使用时按下列公式计算：所需电池容量(Ah)= UPS容量（KVA）×109（Ah.块）/KVA/每组电池块数举例一：例如：对于109Ah·块/kVA设计UPS电池容量的算法，一台120kVA的UPS，每组电池32块，要求后备时间60min(即1h)。

则所需电池容量为（60min）：120kVA×109Ah·块/kVA=13080Ah·块,13080Ah·块/32块=409(Ah),即可选12V，100Ah电池4组(32块/组)。

注意：实际后备时间不足与60min接近。

如果每组33块,则13080/33=396Ah，同样可选12V、100Ah电池4组(33块/组)。

注意：33块/组实际后备时间超过60min(超出一点)。

如果要求后备时间为30min时：则109×120=13080Ah·块13080/32=409Ah,409/2=205Ah。

由于电池的放电功率与放电时间不是线性的，即不能只简单除以2，还需乘以修正系数。

见表1，因此205×1.23=252Ah。

即可选12V、65Ah电池4组(32块/组)。

注意：实际后备时间超过30min(超出一点)。

如果要求后备时间20min时：则409/3=136Ah，还需乘以修正系数，见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组)。

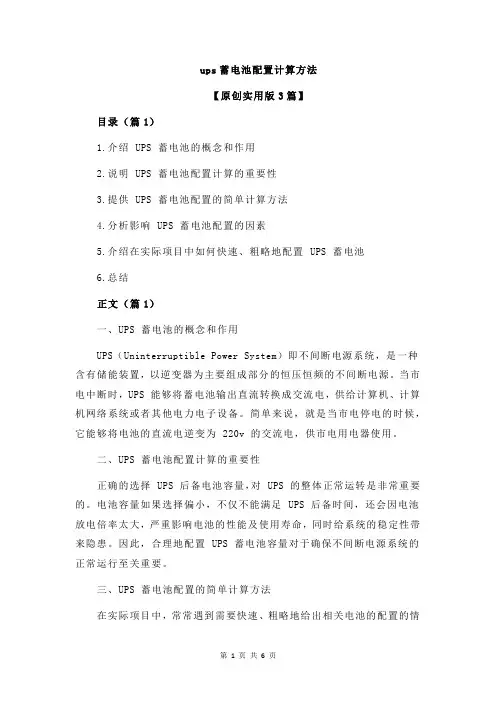

ups蓄电池配置计算方法【原创实用版3篇】目录（篇1）1.介绍 UPS 蓄电池的概念和作用2.说明 UPS 蓄电池配置计算的重要性3.提供 UPS 蓄电池配置的简单计算方法4.分析影响 UPS 蓄电池配置的因素5.介绍在实际项目中如何快速、粗略地配置 UPS 蓄电池6.总结正文（篇1）一、UPS 蓄电池的概念和作用UPS（Uninterruptible Power System）即不间断电源系统，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。

当市电中断时，UPS 能够将蓄电池输出直流转换成交流电，供给计算机、计算机网络系统或者其他电力电子设备。

简单来说，就是当市电停电的时候，它能够将电池的直流电逆变为 220v 的交流电，供市电用电器使用。

二、UPS 蓄电池配置计算的重要性正确的选择 UPS 后备电池容量，对 UPS 的整体正常运转是非常重要的。

电池容量如果选择偏小，不仅不能满足 UPS 后备时间，还会因电池放电倍率太大，严重影响电池的性能及使用寿命，同时给系统的稳定性带来隐患。

因此，合理地配置 UPS 蓄电池容量对于确保不间断电源系统的正常运行至关重要。

三、UPS 蓄电池配置的简单计算方法在实际项目中，常常遇到需要快速、粗略地给出相关电池的配置的情况。

以下是一种简单的计算方法：1.确定所需的后备时间，例如，如果需要保证 4 小时的后备时间，那么 UPS 蓄电池的容量就应该为：4 小时 * 设备总功率 = 4 小时 * 1000W = 4000Wh。

2.确定蓄电池的放电速率，通常以倍数 C（倍数电流）表示。

例如，如果设备的最大启动电流为 100A，那么放电速率就是 100A / 1000 = 0.1C。

3.根据所需的后备时间和放电速率，查表或使用公式计算出所需的蓄电池容量。

例如，如果放电速率为 0.1C，后备时间为 4 小时，那么所需的蓄电池容量就应该为：4000Wh / 0.1 = 40Ah。

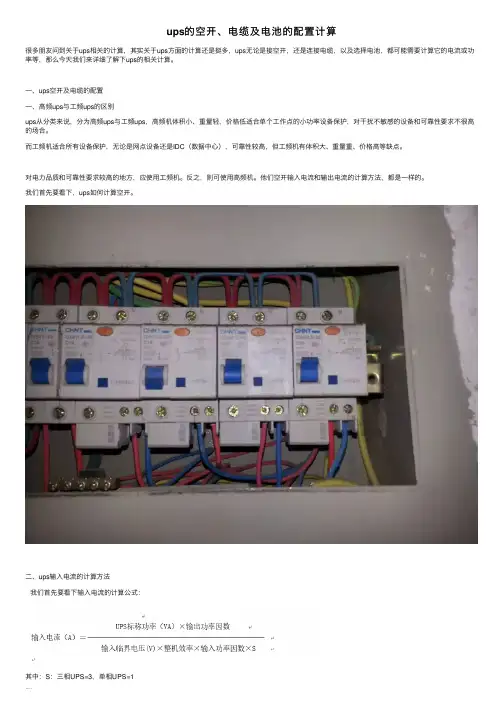

ups的空开、电缆及电池的配置计算很多朋友问到关于ups相关的计算，其实关于ups⽅⾯的计算还是挺多，ups⽆论是接空开，还是连接电缆，以及选择电池，都可能需要计算它的电流或功率等，那么今天我们来详细了解下ups的相关计算。

⼀、ups空开及电缆的配置⼀、⾼频ups与⼯频ups的区别ups从分类来说，分为⾼频ups与⼯频ups，⾼频机体积⼩、重量轻，价格低适合单个⼯作点的⼩功率设备保护，对⼲扰不敏感的设备和可靠性要求不很⾼的场合。

⽽⼯频机适合所有设备保护，⽆论是⽹点设备还是IDC（数据中⼼），可靠性较⾼，但⼯频机有体积⼤、重量重、价格⾼等缺点。

对电⼒品质和可靠性要求较⾼的地⽅，应使⽤⼯频机。

反之，则可使⽤⾼频机。

他们空开输⼊电流和输出电流的计算⽅法，都是⼀样的。

我们⾸先要看下，ups如何计算空开。

⼆、ups输⼊电流的计算⽅法我们⾸先要看下输⼊电流的计算公式：其中：S：三相UPS=3，单相UPS=1例1：例1：已知： UPS功率：100KVA，输⼊临界电压：176V，输⼊功率因数：0.99(⾼频机都可以近似取1，⼯频机取值0.85),整机效率：0.95，S=3，输出功率因数：0.8。

计算结果如下：100000×0.8输⼊电流（A）＝ —————— =160A176×0.95×3*1这⾥以⼯频机输⼊功率因数作为计算。

例2：已知： UPS功率：6KVA，输⼊临界电压：176V，输⼊功率因数：0.99(⾼频机都可以近似取1，⼯频机取值0.85),整机效率：0.90，S=1，输出功率因数：0.7。

计算结果如下：6000×0.8输⼊电流（A）＝—————— =30A176×0.9×1三、ups输出电流的计算⽅法我们先来看下输出电流的计算公式：S：三相UPS=3，单相UPS=1。

举例：已知：UPS功率：100KVA，输出电压：220V，S=3（三相ups）。

蓄电池是UPS系统中的重要组成部分，其优劣直接关系到整个UPS系统的可靠程度,其容量的正确选择对UPS系统的正常运行也是至关重要的。

电池容量过大会造成投资的浪费，容量偏小又不能满足UPS后备时间，造成安全事故，还会因电池放电倍率太大，严重影响电池使用性能和寿命。

因此介绍几种常用的电池容量计算方法以供大家参考。

一、恒功率法(查表法)该方法是能量守恒定律的体现，蓄电池提供的功率等于后者稍大于负荷消耗功率。

W负荷≤W电池,P负荷≤P电池,P负荷={P,(VA)×Pf}/η;P电池=电池实际试验的恒功率数据;P负荷为电池组提供的总功率;P(VA)为UPS标称容量(VA);Pf为UPS功率因数;η为逆变器转换效率;Pnc为每cell需要提供的功率;n为机器配置的电池数量;N为单体电池cell数;Vmin为电池单体终止电压。

具体计算步骤如下：P负荷={P(VA)×Pf}/ηPnc=P负荷/(N×n)可以在厂家提供的Vmin下的恒功率放电参数表中，找出P电池等于或者稍大于Pnc的功率值所对应的型号蓄电池。

如果表中所列的功率值P电池均小于Pnc。

可以通过多组电池并联的方式达到要求。

恒功率法(查表法)是UPS蓄电池容量计算的最常用方法，蓄电池容量及型号的确定是根据对应型号蓄电池实际试验数据得来的，电池放电功率数据有限，不能满足所有放电时间下的电池容量计算。

不同电压等级电池和同电压等级不同容量电池因提供的恒功率与电池容量值没有线性关系，故不同电压等级和容量不可简单的数字换算来配置，需要严格按照提供的恒功率来配置。

不同品牌蓄电池的产品性能存在差异，放电参数相差较大，顾同容量不同品牌电池也不可以互换。

蓄电池恒功率数据都来自新电池试验数据，恒功率法(查表法)并没有考虑蓄电池的折旧以及温度的变化，故该方法适用于UPS蓄电池运行环境稳定，且UPS负荷长时间在额定容量80%以下运行时选用。

二、估算法该方法是和电力公式和蓄电池容量概念的体现。

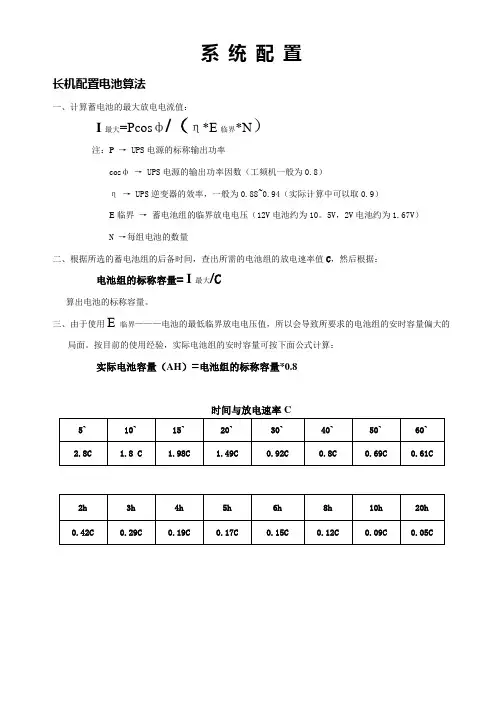

系统配置长机配置电池算法一、计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P→ UPS电源的标称输出功率cosф→ UPS电源的输出功率因数（工频机一般为0.8）η→ UPS逆变器的效率，一般为0.88~0.94（实际计算中可以取0.9）E临界→蓄电池组的临界放电电压（12V电池约为10。

5V，2V电池约为1.67V）N →每组电池的数量二、根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C算出电池的标称容量。

三、由于使用E临界———电池的最低临界放电电压值，所以会导致所要求的电池组的安时容量偏大的局面。

按目前的使用经验，实际电池组的安时容量可按下面公式计算：实际电池容量（AH）=电池组的标称容量*0.8时间与放电速率CUPS的电池配置大家在销售过程中经常碰到的问题就是电池怎样配置的问题，这里给大家讲一下根据不同的要求怎样配置电池。

1、首先根据负载的大小来确定选用何种UPS，容量为多大。

快速查表方法：，比较科学和准确，公式为：先求电流(电池放电电流) : A(安培)=S /（n*V）S=UPS的KVA数n=电池个数V=电池额定电压例：一台6KVA UPS长时配置（16节电池） / 1H则 S=6000VAn=16V=12A=6000 / 16*12=31.3 放电电流（A）2、当UPS主机备用时间确定下来以后，查表来确定电池容量。

例如：1小时的放电倍率为0.55C (保护电压10.5V)3、放电电流 / 放电倍率=31.3/0.55=57 AH可选用65AH电池16节。

这样计算是在满负载情况下。

如果负载较轻，则时间将会相对延长。

即使这样，以上计算也不能说一定准确。

因每个电池、每台UPS的效率以及实际负载都不可能完全一致。

UPS电池配置由于UPS蓄电池的延时配置在各行业、各区域、各项目都有不同的计算方法，因此，我司给出了以下2种计算公式，以应对在不同行业、区域、项目要求时进行灵活的配置。

1、电池配置计算方法1-1、电流法1)计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → UPS电源的标称输出功率cosф→ UPS电源的输出功率因数η→ UPS逆变器的效率，一般为0.88~0.96（根据具体型号\功率取值）E临界→蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.75V）N →每组电池的数量2)根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C算出电池的标称容量。

蓄电池的放电时间与放电速率C对应表5` 10` 15` 20` 30` 40` 50` 60`3.5C 2.4C 1.98C 1.49C 0.92C 0.8C 0.69C 0.61C2h 3h 4h 5h 6h 8h 10h 20h0.42C 0.29C 0.19C 0.17C 0.15C 0.12C 0.09C 0.05C1-2、恒功率法根据蓄电池功率可以准确地选出蓄电池的型号.首先计算在后备时间内,每个电池至少向UPS提供的恒功率.恒功率法计算公式如下：电池组提供的功率W ＝UPS 的负载KVA ×功率因数 / 逆变器的效率 需要每节电池提供的功率＝电池组提供的功率W / 每组电池额定节数 即： W ＝{P （KVA ）×1000×cos Ø}/（ŋ×N ）其中：W ----电池组提供的功率P -----UPS 额定功率cos Ø--功率因数ŋ-----UPS 满载时逆变器效率N --- -UPS 每电池组额定节数1-3、举例说明型号：三进三出高频系列 输出功率因数Cos ф：0.8 直流电压：480V （电池低压保护：420V ） 效率：93% 后备时间：2小时1) 电流法I 最大=Pcos ф/（η*E 临界*N ）= 100*1000*0.8/0.93*10.5*40 =204.8A电池组的标称容量AH= I 最大/C = 204.8/0.42= 487.6AH (C 值取至于蓄电池的放电时间与放电速率C 对应表)因此，选用12V100AH 40节 并联5组2) 恒功率法100×1000×0.80.93×40对照某品牌恒功率放电表（以10.5V/每只电池为终止电压 77.6*6=466W ），120分钟对应466*5=2330W 大于计算值2150W ，满足后备120分钟要求。

UPS蓄电池配置计算方法UPS—Uninterruptible Power System 是不间断电源系统的简称。

作用是提供不间断的稳定可靠的交流电源，在市电中断(停电)时UPS 之所以能不间断的供电原因是有蓄电池储能。

所能供电时间的长短由蓄电池的容量大小决定。

现将UPS蓄电池配置的计算方法介绍如下:一、下列因素影响备用时间1、负载总功率P总(W)，考虑到UPS的功率因数，在计算时可直接以P总的伏安(VA)为单位计算。

2、V低是蓄电池放电后的终止电压(V)，2V电池V低=1.7V; 12V 电池V低=10.2V3、V浮是蓄电池的浮充电压(V)，2V电池V浮=2.3V;12V电池V 浮=13.8V4、Kh为电池容量换算系数(Ct/C10)，10Hr放电率为1，5Hr放电率0.9，3Hr放电率为0.75，1Hr放电率为0.625、I为电池工作电流(A)，T为连续放电时间(H)，V为UPS外接电池的直流供电电压(V)二、计算方法1、12V单体电池的数量N：N=V÷12 12V单体电池的数量为6N2、电池工作电流I：I=P总÷V3、实际电池容量C：C=I×T÷Kh例如：功率为1KVA的电源备用时间4小时，选择科士达UPS的型号为HP9101H，V=36V，则:N=36V÷12V=3节I=1000VA÷36V=28AC=28A×4H÷0.9=124AH电池的配量可选用100AH一组3节，或65AH二组6节，选用的结果有偏离，这要看用户的需求和成本的考虑.注：12V蓄电池常用容量规格为7Ah、17Ah、24Ah、38Ah、65Ah、100Ah、200Ah等。

说明：1. 放电率以电池在常温下计算，不同品牌的电池其放电率也不同，其值也应改变。

2. 请在蓝色区域内填写对应的参数，将光标移至对应的红色单元格按下即可。

3. 理论电池容量=总功率*时间数/(11*电池数量*放电系数)。
