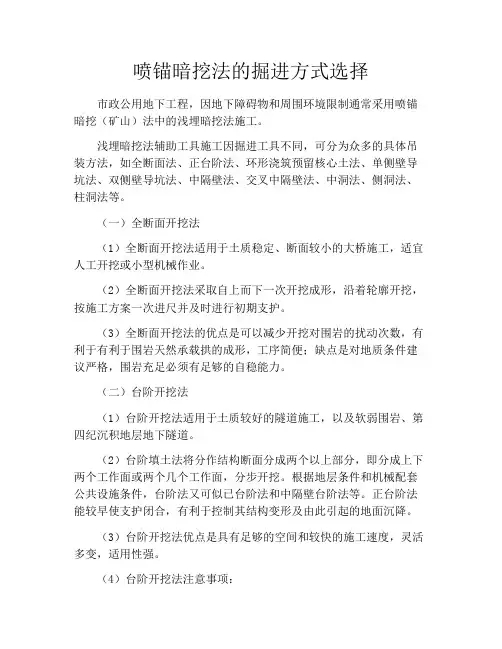

喷锚暗挖法的掘进方式选择市政公用地下工程，因地下障碍物和周围环境限制通常采用喷锚暗挖（矿山）法中的浅埋暗挖法施工。

浅埋暗挖法辅助工具施工因掘进工具不同，可分为众多的具体吊装方法，如全断面法、正台阶法、环形浇筑预留核心土法、单侧壁导坑法、双侧壁导坑法、中隔壁法、交叉中隔壁法、中洞法、侧洞法、柱洞法等。

（一）全断面开挖法（1）全断面开挖法适用于土质稳定、断面较小的大桥施工，适宜人工开挖或小型机械作业。

（2）全断面开挖法采取自上而下一次开挖成形，沿着轮廓开挖，按施工方案一次进尺并及时进行初期支护。

（3）全断面开挖法的优点是可以减少开挖对围岩的扰动次数，有利于有利于围岩天然承载拱的成形，工序简便；缺点是对地质条件建议严格，围岩充足必须有足够的自稳能力。

（二）台阶开挖法（1）台阶开挖法适用于土质较好的隧道施工，以及软弱围岩、第四纪沉积地层地下隧道。

（2）台阶填土法将分作结构断面分成两个以上部分，即分成上下两个工作面或两个几个工作面，分步开挖。

根据地层条件和机械配套公共设施条件，台阶法又可似已台阶法和中隔壁台阶法等。

正台阶法能较早使支护闭合，有利于控制其结构变形及由此引起的地面沉降。

（3）台阶开挖法优点是具有足够的空间和较快的施工速度，灵活多变，适用性强。

（4）台阶开挖法注意事项：1）台阶数不宜过多，台阶长度要适当，对城市公园第四纪地层，石阶长度一般以控制在1D内（D一般指隧道跨度）为宜。

2）对岩石地层，针对破碎破碎地段可配合挂网喷锚支护施工单位，以防止落石和崩塌。

（三）环形开挖预留核心土法（1）环型开挖预留核心土法适用于一般土质围岩坍塌的软弱或易、断面较大的隧道施工。

是城市第四纪软土地层浅埋暗挖法最常用泥炭的一种标准掘进方式。

（2）一般情况下，将断面分成环形拱部（见表1K413041对应工法示意图中会1，2，3），上部核心土（见表1K413041对应工法示意图中会4）、下部台阶（见表1K413041对应工法示意图中会5）等三部分。

目录1.工程概述 (2)1.1工程概况 (2)1.2气象水文 (2)1.3工程地质概况 (2)1.3.1地质情况 (2)1.3.2 水文地质条件: (3)1.4对外交通条件 (3)2.编制依据 (3)3.施工准备 (4)3.1技术准备 (4)3.2现场施工准备 (4)4.基坑边坡喷锚施工 (4)4.1挂网喷锚施工 (4)5.机具设备及人员组织计划 (7)5.1施工人员组织计划 (7)5.2施工机具设备计划 (7)5.3施工平面布置 (8)6.施工进度计划及工期保证措施 (8)6.1施工进度计划 (8)6.2保证工期的措施 (8)7、施工质量保证措施 (9)7.1施工放样质量保证措施 (9)7.2喷砼施工质量控制措施 (9)7.3施工过程中的质量控制 (10)8、环境保护及文明施工 (11)9、安全保证管理措施 (11)10、应急措施 (12)10.1消防事故应急预案 (12)10.2大型机械设备的应急预案 (13)10.3触电应急预案 (13)1.工程概述1.1工程概况*******项目位于********路交叉口处, 西临规划道路及建设中的一期工程, 南临****, 东临****。

面积约2000 m2, 地下二层, 地上47层总建筑面积约35570m2。

基坑开挖深度开挖深度-14.10~16.05m。

项目基坑重要性等级为一级, 建筑地基基础设计等级为甲级。

在基坑南侧、东侧与商业广场基坑相连的分隔桩上, 需做挂网喷浆处理, 其主要设计工程量见下表:1.2气象水文武汉属北亚热带季风性湿润气候, 有雨量充沛、日照充足、夏季酷热、冬季寒冷的特点, 总体气候环境良好, 近几年30年来, 年均降雨量1269毫米, 且多集中在6-8月。

年均气温15.8℃-17.5℃, 年无霜期一般为211天-272天, 年日照总时数1810小时-2100小时。

一般年均气温15.8℃-17.5℃, 一年中, 1月平均气温最低, 0.4℃；7、8、9月平均气温最高, 28.7℃。

喷锚支护作业指导书喷锚支护作业指导书一、喷射混凝土施工准备工作:1、材料方面：水泥：应优先采用普通硅酸盐水泥，也可采用矿渣硅酸盐水泥；在软弱围岩宜选用早强水泥。

使用前应做强度复查试验。

速凝剂：必须采用质量合格的产品。

应注意保管，不使其变质。

使用前应做速凝效果试验，要求初凝不超过5min，终凝不超过10 min。

应根据水泥品种、水灰比等，通过试验确定速凝剂的最佳掺量，并应在使用时准确计量。

砂：喷射混凝土应采用硬质洁净的中砂或粗砂，细度模数宜大于 2.5，含水率一般为5%--7%，使用前均应过筛，并应事先冲洗干净。

石料：采用坚硬耐久的碎石或卵石，粒径不宜大于15mm，且级配良好。

当使用碱性速凝剂时，石料不得含活性二氧化硅。

水：水质应符合工程用水的有关标准，水中不得含有影响水泥正常凝结与硬化的有害杂质。

2、机械及管路方面：喷射机、混凝土搅拌机、皮运输机等使用前均应检修完好，就位前要进行试运转。

管路及接头要保持良好，要求风管不漏风，沿风、水管路每隔40—50米装一阀门接头，以便当喷射机移动时，联结风、水管。

3、劳动力方面每工班劳力安排：空压机操作员1人搅拌混凝土：4人操作喷管头 2人电工1人。

具体人员数量根据现场实际需要配4、其它方面：检查开挖断面，欠挖处要补凿够。

敲帮找顶、清除浮石，用高压水冲洗岩面，附着于土面的泥污应冲洗干净，每次冲洗长度以10—20米为宜。

对裂隙水要进行处理。

不良地质处应先进行加固（如采用锚杆、钢筋网或金属支架等）。

对设计要求或施工使用的预埋件要安装准确。

备好脚手架或喷射台车，以便于喷射边墙上部或拱部。

埋设测量喷混凝土厚度的标志，如利用锚杆预留一定长度作标记时，应及时将多余长度锯掉，以免喷射后露在表面。

喷射作业面必须有充足的照明，照明灯上应罩上铁丝网，以免回弹物打坏照明灯。

作好回弹物的回收和使用的准备，喷射前先在喷混凝土地段铺设薄铁板或其它易于回收回弹物的设备。

二、喷射作业工艺流程1、干喷：喷射混凝土喷浆料在洞外集中拌制，运输车运至作业点，采用PZ —5（5m3/h）型干喷机配合简易台车进行喷射施工。

一、工程概况我公司承建的兰亭·半岛二期一标段，根据现场基坑实际开挖情况7#、8#、9#须对坑壁做加固处理，由《中国冶金建设集团成都勘察研究总院》的勘察技术报告中反映出7#、8#、9#地质土层由上而下依次为素填土、粉质粘土、粉土、细砂、中砂，松散卵石、稍密卵石、中密卵石、密实卵石。

基坑开挖后与地勘报告基本相符，该工程设计基础持力层为稍密卵石层，为满足设计要求，基坑局部开挖平均须至-4.5到-5米左右，由于基坑超深且为了满足坑壁的施工要求，对7#、8#、9#采取喷锚护壁方式，按1:0.30～1:0.60坡度放坡。

二、土质分布：7#、8#、9#楼基坑开挖后土质分布与地勘报告基本符合：1、 7#楼设计基础底标高为-2.5，从地勘报告中反应出-2.5米处大面积土质为粉土，粉土下层为砂层，至到-5米左右才为卵石层，2、 8#楼设计基础底标高深处-3.5米；从地勘报告中反应出17-1轴基本为松散卵石层及砂层，松散卵石层深度达到-6米左右。

17轴交B轴区域存在砂层，深度达到-4米左右，经现场实际开挖基坑底标高为-5.802，3、 9#楼设计基础底标高深处-3.5米；从地勘报告中反应出1-17轴基本为粉土及松散卵石层，松散卵石层深度达到-5米左右。

9轴交B轴区域存在松散卵石层，深度达到-5.5米左右，经现场实际开挖基坑底标高为-5.45米三、土方开挖方式根据边坡实际情况，边坡进行机械开挖。

1、对于需重超挖的边坡，土方开挖分步进行，土方开挖从坑顶开始，先挖出一个作业面以便喷锚支护插入施工。

喷锚支护施工的同时，土方进行同一标高另一作业面的挖运，直至此标高面的基坑护壁施工完毕，再进行二步土方开挖如此循环开挖至设计基底标高。

2、土方开挖出喷锚作业面后，在进行喷锚施工前，应搭设好护壁施工的脚手架，脚手架高度应满足护壁施工的要求，并确保施工安全。

3、土方开挖中遇不良土质时应缩小开挖垂直距离和长度，遇砂层时每次开挖垂直距离为500mm，开挖长度不超过3.0米，护壁做好后再继续下挖。

作业指导书（锚喷部分）一、工程概况本工程位于宜昌市长阳土家族自治县贺家坪镇堡镇村与榔坪镇长丰村之间，右洞出口在沟底溪流南侧，左洞出口居南侧坡梢上，两侧坡角50o 。

年平均气温15℃左右，年平均降雨量1 338mm～1500mm。

隧道抗震设计为7度。

二、工程地质隧道整体位于扬子淮地台上扬子台坪内的五级构造单元—长阳背斜的北翼，属秦昆构造体系，主体构造线走向近东西，与路线基本平行展布。

地层产状较为稳定，显示为北倾斜的单斜构造，倾角50。

左右，无区域性断裂构造。

隧道区内基岩基本出露，上覆薄层残坡碎石土，局部沟谷处有较厚冲洪积堆积，隧道经过地质为：中厚层状瘤状灰岩与页岩互层；奥陶系下统分乡组（01f）厚层状生物屑灰岩与页岩互层和南津关组（01n）灰岩、白云岩。

龙潭隧道设计为双线分离式隧道。

隧道左右出口洞门设计均为台阶式洞门，左洞出口接长17 米明洞，衬砌类型为SO-1 型拱形明洞衬砌，外侧设挡墙，右洞出口接长50 米明洞，衬砌类型为SO-2 型明洞衬砌。

隧道内路面采用26cm 厚C40 水泥砼面层，15cm 厚C15 水泥砼基层，主要用于隧底调平与回填。

行车横洞路面结构与主洞一致，行人横洞路面采用15cm 厚C25 水泥混凝土路面；基层为15cmC15 水泥混凝土，用于洞底调平。

三、临时设施临时设施在已平整好的临时场地上。

隧洞喷射混凝土的施工布置， 在满足施工工艺的前提 下，应力求紧凑，充分利用场地空间及运输线，避免施工干扰。

施工需机械设备如下表：机械设备表序号 机械设备名称 型号 数量 备注 1 电动空压机 L20/8 6 2 侧翻装载机 ZLC50B 3 3 湿喷机 KS —2 型 2 4 通风机 35KW 2 5 通风机 55KW 2 6风钻TY-2830以上设备应经保障部批准后使用。

四、施工工艺及方案喷锚支护紧跟开挖面及时施作，喷锚支护施工程序见以下框图：1、系统锚杆施工 系统锚杆施工工艺流程为：钻孔→清孔→装入锚固药包→插入杆体锚杆要求：锚杆长度、质量严格按设计图纸施作，锚固药包为厂制早强药卷，施工时，先 将锚固药包在水中扎浸泡 1～2min ， 再用木棍捅入孔中， 然后再插入锚杆并旋转， 使药包破裂， 成流状充填锚杆孔，药包选用易渗、易破碎的纸。

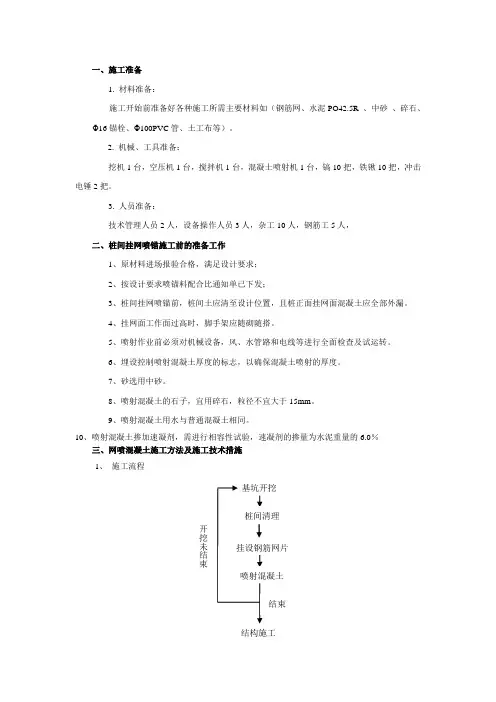

一、施工准备1. 材料准备：施工开始前准备好各种施工所需主要材料如（钢筋网、水泥PO42.5R 、中砂 、碎石、Φ16锚栓、Φ100PVC 管、土工布等）。

2. 机械、工具准备：挖机1台，空压机1台，搅拌机1台，混凝土喷射机1台，镐10把，铁锹10把，冲击电锤2把。

3. 人员准备：技术管理人员2人，设备操作人员3人，杂工10人，钢筋工5人，二、桩间挂网喷锚施工前的准备工作1、原材料进场报验合格，满足设计要求；2、按设计要求喷锚料配合比通知单已下发；3、桩间挂网喷锚前，桩间土应清至设计位置，且桩正面挂网面混凝土应全部外漏。

4、挂网面工作面过高时，脚手架应随砌随搭。

5、喷射作业前必须对机械设备，风、水管路和电线等进行全面检查及试运转。

6、埋设控制喷射混凝土厚度的标志，以确保混凝土喷射的厚度。

7、砂选用中砂。

8、喷射混凝土的石子，宜用碎石，粒径不宜大于15mm 。

9、喷射混凝土用水与普通混凝土相同。

10、喷射混凝土掺加速凝剂，需进行相容性试验，速凝剂的掺量为水泥重量的6.0％三、网喷混凝土施工方法及施工技术措施1、 施工流程基坑开挖桩间清理挂设钢筋网片 喷射混凝土 开挖未结束结束结构施工2、基坑开挖待基坑围护结构封闭后，方可开始开挖，开挖采用分步分层开挖，具体开挖方式见新华大街站土方开挖施工方案。

3、桩间清理先用小挖机配合，去掉桩面大面积的土块，再人工对开挖出来的桩间进行清理，边开挖边清理，保证桩间土表面控制在桩面往里50mm处，灌注桩面完全暴露出来，保证喷射混凝土跟灌注桩粘结牢固。

冠梁边多余的混凝土块及灌注桩桩体局部混凝土扩大处须用风镐破除，保证网面的平整度。

桩间土清理时，如有废墟物体影响到网喷面的稳定时，仍需清理干净。

4、挂设钢筋网片首先采用性能等级为4.8级的Φ16锚栓，长度为25cm，有效锚固长度为13cm，加上灌注桩保护层厚度70mm，锚栓外露50mm，按上下间距1 m将其打入灌注桩桩身内，挂上Φ6钢筋网片，间距为150×150mm，网片间搭接长度为300mm，采用三道绑扎法，再用两根Φ14钢筋纵向夹住Φ16锚栓，上面一根为通长筋，钢筋间采用搭接，搭接长度为35d且不小于500mm（Φ14搭接长度≥500mm），同截面钢筋接头面积百分率不得大于50％，接头错开间距为1.3La（La为搭接长度，Φ14搭接错开长度≥640mm），下面一根长度为300mm，以锚栓为中心对称布置，Φ14钢筋外侧压上一块80×80×8的钢板后上螺母拧紧。

基坑支护专项方案编制人 : _________________________________审核人： ________________________________审批人： _________________________________施工单位： _______________________________编制日期： ________________________________目录一、编制说明 (1)1、编制目的 (1)2、编制依据 (1)3、编制原则 (1)4、编制内容 (1)二、工程概况及特点 (2)1、工程概况 (2)2、设计概况 (2)3、场地工程地质条件 (3)4、位置、地形及地貌及周边环境 (3)5、场区地层基土工程性能 (3)6、地下水 (3)7、场地水、土对建材腐蚀性 (3)8、工程特点与施工条件 (3)三、施工部署 (4)1、项目组织机构及项目管理模式 (4)2、施工总体目标 (6)四、施工现场平面布置及管理 (7)1、总则 (7)2、垂直运输设备的布置 (7)3、现场施工道路布置 (8)4、现场办公室布置 (8)5、临水、临电及场区排水平面布置 (9)五、主要施工方案 (9)2、施工作业要求 (9)3、基坑防、排水要求 (10)4、施工技术准备 (10)5、施工技术要求 (10)6、设计说明 (10)7、喷锚支护方案 (11)8、施工工艺流程 (11)9、支护设计参数 (11)10、施工方法 (12)六、质量保证措施 (16)七、安全保证措施 (17)1、总体安全措施 (17)2、施工安全技术组织措施 (17)3、施工现场临时用电安全措施 (18)4、施工防火安全措施 (19)5、吊装安全措施 (19)6、基坑施工安全措施 (20)八、现场文明施工 (20)2、实施责任 (21)3、文明施工管理要点 (21)4、场区环境保护措施 (21)5、场区宣传板、标识板 (22)九、基坑施工应急预案 (22)1、方针和指导原则 (22)2、工作流程 (23)3、突发事件风险分析及预防 (24)4、应急资源分析 (24)5、法律法规要求 (24)6、应急准备 (25)7、教育、训练 (28)8、相互协议 (28)9、应急响应 (28)10、突发事件应急预案 (30)十、工期保证措施 (32)一、编制说明1、编制目的为保证本工程的基坑围护工程能顺利进行，保证基坑的安全，并且指导围护工程施工，特编制此方案。

喷锚支护施工工作程序目录1. 目的 (1)2. 适用范围 (1)3. 引用文件 (1)4. 定义 (1)5. 责任 (1)6. 程序 (1)6.1. 工作先决条件 (1)6.2. 施工过程控制 (2)6.3. 质量管理 (4)6.4. 安全管理 (5)7. 附件 (6)1.目的本程序规定了喷锚支护施工中质量及安全控制的内容和方法，为保证做好边坡喷锚支护质量及安全控制工作，加强对部爆破施工作业的管理，对施工各环节管理做出具体要求。

2.适用范围本程序适用漳州核电厂3、4号排水隧洞设计施工一体化（EPC）边坡喷锚支护施工作业。

3.引用文件(1)工程公司所提供的施工图纸、技术规格书、有关技术文件等；(2)《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086-2015）；(3)《钢筋焊接及验收规程》（JGJ18-2012）；(4)《钢筋混凝土用钢筋焊接网》（GB/T 33365-2016）；(5)《普通混凝土配合比设计规程》（JGJ55-2011）。

(6)《钻爆专项施工方案》（FY802D20017TMLH42SS）4.定义无5.责任(1)本程序由工程技术部负责编制、修改、解释和有效实施。

(2)施工技术主管负责编制《施工方案》，对作业人员做好技术、质量、环境、职业健康安全、文明施工口头和书面交底工作，并组织实施过程的监视和测量。

(3)质检、安全等部门负责对实施的监督检查。

(4)凡参加喷锚支护的全体人员必须按此程序进行防渗墙施工作业。

6.程序6.1.工作先决条件(1)完成相关行政许可的办理工作。

(2)编制专项施工方案并报审，并完成质量计划的报批。

(3)组织施工作业人员进入现场，接受三级安全技术交底并进行安全教育，由CNPE进行见证考试，通过后进场。

(4)组织机械设备进场，进行检查验收并报CNPE及监理审查，通过审查后方能进行施工。

设备要做好进场前的核验及进场准入，确保设备性能完好，符合方案要求。

(5)复核施工坐标控制点。

边坡喷锚支护施工作业指导书1编制依据《水利水电地下工程锚喷支护施工技术规范》SDJ57____85《公路工程施工安全技术规程》Jtj0762适用范围本作业指导书适用于项目部所有边坡喷锚支护的施工。

3技术要求3.1砂浆锚杆施工工艺1、砂浆锚杆施工工艺流程"文本框：支架搭设点点""文本框：施工准备点点""文本框：排水孔施工点点""文本框：锚杆施工点点""文本框：挂网点点""文本框：喷砼施工点点""文本框：验收点点"2、原材料及配合比a、锚杆杆体采用直径25毫米的HPB4螺纹钢，使用前调直、除油，砂浆采用中砂和___号水泥拌制，砂使用前过筛清洗。

b、砂浆配合比控制在（水泥：砂子）1：1.55.c、砂浆拌合均匀，随拌随用，在砂浆初凝前使用完毕。

3、钻孔a、采用手持凿岩机、锚杆台车钻孔。

b、钻孔的深度、方向和布置严格按设计施工。

c、孔深误差不超过5厘米，孔径大于杆体直径15毫米。

d、钻孔完毕吹净孔内积水、积粉和岩碴。

4、注浆a、采用牛角泵注浆。

灌浆开始或中途停止超过30分钟，用水或稀水泥浆润滑注浆泵及管路。

b、注浆时注浆管插入距孔底5____10厘米处，随砂浆的注入缓慢均匀拔出，灌浆压力不大于0.4MPa。

避免孔中砂浆漏灌，保证锚杆全长锚固。

c、锚杆的插入长度不小于设计长度的___%，锚杆安装后不得随意敲击。

2先注浆后插锚杆施工工艺流程（1）先注浆后插锚杆施工工艺流程测量放线锚杆制作基面清理造孔清洗注浆插送锚杆检查b、连接锚杆、注浆管、注浆泵。

c、注浆，直至浆液从孔口周围溢出。

d、注浆完成，卸下注浆管和锚杆接头，转入下一孔注浆。

验收（2）锚杆施工工艺措施1）造孔a、钻头选用要符合要求，钻孔点有明显标志，开孔的位置在任何方向的偏差均应小于1mm。

b、锚杆孔的孔轴方向应满足施工图纸的要求。

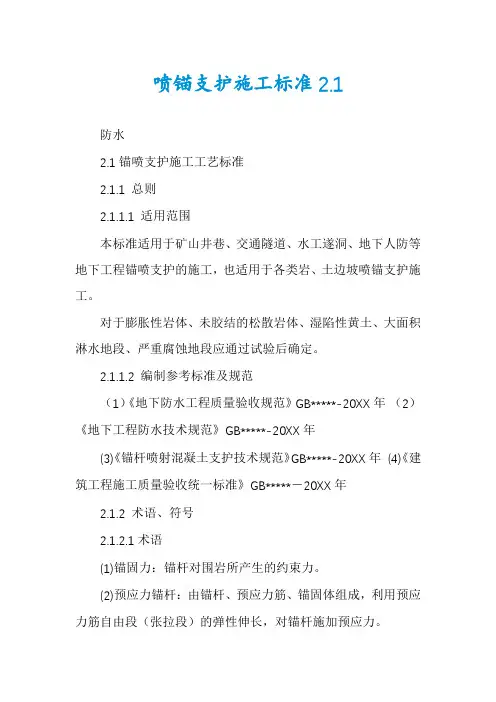

喷锚支护施工标准2.1防水2.1锚喷支护施工工艺标准2.1.1 总则2.1.1.1 适用范围本标准适用于矿山井巷、交通隧道、水工遂洞、地下人防等地下工程锚喷支护的施工，也适用于各类岩、土边坡喷锚支护施工。
