温度保险丝工作原理和动作温度测试方法

温度保险丝也叫做热熔断体或者温敏电阻PTC（国标GB9816.1-2013)，是温度感应回路切断装置。

温度保险丝能感应电器电子产品非正常运作中产生的过热，从而切断回路以避免火灾的发生。

常用于：电吹风、电熨斗、电饭锅、电炉、变压器、电动机、饮水机、咖啡壶等，温度保险丝一般都是属于一次性保险丝，温度保险丝运作后无法再次使用，只在熔断温度下动作一次。

温度保险丝的主要特点有：对外界温度感受灵敏，动作温度准确，稳定。

体积小，密封式结构。

性能可靠。

电阻值低。

一次性动作切断电流，电流中断能力最高达250VAC/25A。

华德温度保险丝温度在2A~15A。

温度保险丝的常见类型有如下几种：1、有机物型温度保险丝2、合金型温度保险丝有机物型温度保险丝的特点有：当有机物温度保险丝周围温度上升到它的动作温度时，感温块熔化，压缩弹簧B放松让出空间，弹簧A得以释放推开星状簧片，使之与A引脚脱离接触，从而断开电流通路，这样，电路被永久切断。

合金型温度保险丝的特点有：当合金型温度保险丝周围温度上升到它的动作温度时，其易熔合金熔化并在表面张力作用下及特殊树脂帮助作用下，收缩成球状附在两引脚末端，这样，电路被永久性切断。

温度保险丝选型重要参数有如下几点：型号外型尺寸额定动作温度实测动作温度保持温度极限温度额定电流额定电压安规符合性温度保险丝有关温度的定义如下：1、实测动作温度：温度保险丝在硅油池内以每分钟0.5-1℃速率升温，检测电流小于100mA 条件下所测得的熔断温度。

它是温度保险丝的实际动作温度2、保持温度：温度保险丝在通过额定电流时，能保持168小时而不会改变其导电状态的最高温度。

3、额定动作温度：温度保险丝按标准规定方法测试，改变其导电状态的温度。

按基于IEC691的安全标准规定，温度保险丝必须在上述温度+0/-10℃范围内动作(日本电气用品管理法规定公差范围为±7℃范围内动作4、极限温度：温度保险丝能承受10分钟而不曾发生重新接通现象的最高温度。

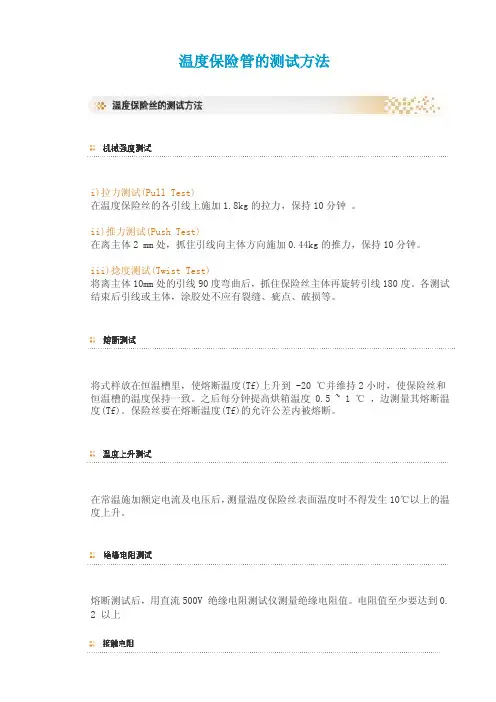

温度保险管的测试方法i)拉力测试(Pull Test)在温度保险丝的各引线上施加1.8kg的拉力，保持10分钟。

ii)推力测试(Push Test)在离主体2 mm处，抓住引线向主体方向施加0.44kg的推力，保持10分钟。

iii)捻度测试(Twist Test)将离主体10mm处的引线90度弯曲后，抓住保险丝主体再旋转引线180度。

各测试结束后引线或主体，涂胶处不应有裂缝、疵点、破损等。

将式样放在恒温槽里，使熔断温度(Tf)上升到 -20 ℃并维持2小时，使保险丝和恒温槽的温度保持一致。

之后每分钟提高烘箱温度 0.5 ~ 1 ℃，边测量其熔断温度(Tf)。

保险丝要在熔断温度(Tf)的允许公差内被熔断。

在常温施加额定电流及电压后，测量温度保险丝表面温度时不得发生10℃以上的温度上升。

熔断测试后，用直流500V 绝缘电阻测试仪测量绝缘电阻值。

电阻值至少要达到0.2 以上测量离保险丝主体两端10mm 处的引线之间的电阻值，其电阻值要在1.5m?以下。

进行熔断测试(Tf)后，在被熔断的保险丝上施加500V电压并维持1分钟。

不应发生通电或电弧。

在维持90~95%湿度的恒温槽里，将温度保险丝按下列条件放置500小时后，进行熔断测试时，要在公称动作温度的允许公差内被熔断。

Tf chamber temperaturehumidity100℃ less 40 ± 2℃90~95%熔断温度(Tf)为-20 ℃± 3 ℃ ( Tf 200 ℃以上 : 熔断温度(Tf) - 30 ℃±4 ℃ )的恒温槽里放置48小时时，不应被熔断，而且各部件或环氧树脂（Epoxy）的涂胶不应有异常。

施加15A 250V的负荷，并使熔断温度(Tf) 从-10 ℃开始慢慢上升时，在外观或各部件不发生异常情况下切断电流。

将150A、宽度为3ms的电流以10s为周期共施加100回时，要维持电流的导通状态，外观也无异常。

温度保险丝工作原理温度保险丝通常由一个双金属片组成，这两层金属片的线性热膨胀系数不同。

当环境温度升高时，这两层金属片因热膨胀而产生应力，当温度升高到一定程度时，这种应力达到金属材料的极限，金属片发生变形，从而引起了温度保险丝的动作。

在正常工作温度下，两层金属片相互叠加，保持一个闭合状态，电流可以顺利通过。

但是，一旦环境温度升高超过设定阈值，金属片的膨胀程度达到或超过一定程度，它们之间的接触点会受到应力影响而发生位移，导致两层金属片分离。

当两层金属片分离后，电流断开，从而保护电路和其他元件不受过热损坏。

一旦环境温度回落到安全范围内，两层金属片会因收缩而恢复原样，接触点再次闭合，电路恢复通导状态。

除了热膨胀的作用外，金属片的电阻变化也起到了重要的作用。

在金属受热膨胀的同时，其电阻值也会发生变化。

通常情况下，温度保险丝的设计是基于这种电阻变化来触发保护动作的。

当金属片受热膨胀，电阻值增加时，电流通过温度保险丝的阻力也会增加，而导致的功率损耗会产生很高的热量。

这些热量进一步加热金属片，使得膨胀加剧，形成了正反馈效应，最终导致温度保险丝的断开动作。

温度保险丝的工作原理可以用一个简单的模型来描述。

假设有一根导体材料，其电阻值随温度的升高而增加。

当温度升高超过设定阈值时，电阻的增加会导致温度保险丝上产生较高的电压降，使得工作电流增加。

这时，保险丝材料会因电流通过而自身发热，进一步升高温度，正反馈效应不断放大，最终导致温度保险丝的断开。

总结起来，温度保险丝的工作原理是基于热膨胀和电阻变化的相互作用。

其能够通过检测到异常高温并断开电路来保护电路和其他元件的安全。

这种电子元件在一些重要的电气设备和电子产品中被广泛应用，起到了至关重要的保护作用。

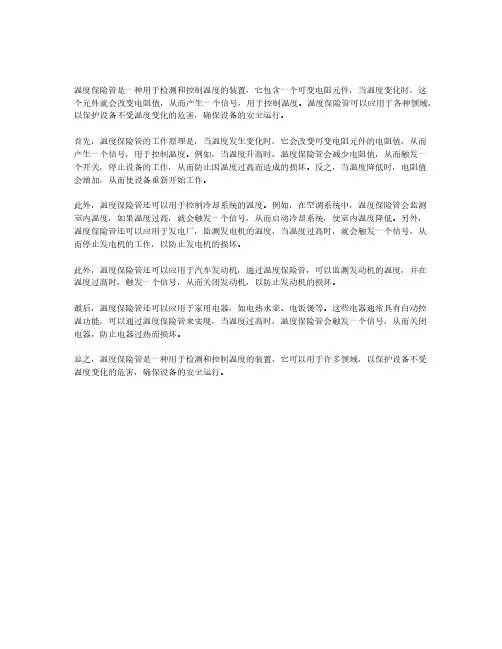

温度保险管是一种用于检测和控制温度的装置，它包含一个可变电阻元件，当温度变化时，这个元件就会改变电阻值，从而产生一个信号，用于控制温度。

温度保险管可以应用于各种领域，以保护设备不受温度变化的危害，确保设备的安全运行。

首先，温度保险管的工作原理是，当温度发生变化时，它会改变可变电阻元件的电阻值，从而产生一个信号，用于控制温度。

例如，当温度升高时，温度保险管会减少电阻值，从而触发一个开关，停止设备的工作，从而防止因温度过高而造成的损坏。

反之，当温度降低时，电阻值会增加，从而使设备重新开始工作。

此外，温度保险管还可以用于控制冷却系统的温度。

例如，在空调系统中，温度保险管会监测室内温度，如果温度过高，就会触发一个信号，从而启动冷却系统，使室内温度降低。

另外，温度保险管还可以应用于发电厂，监测发电机的温度，当温度过高时，就会触发一个信号，从而停止发电机的工作，以防止发电机的损坏。

此外，温度保险管还可以应用于汽车发动机，通过温度保险管，可以监测发动机的温度，并在温度过高时，触发一个信号，从而关闭发动机，以防止发动机的损坏。

最后，温度保险管还可以应用于家用电器，如电热水壶、电饭煲等。

这些电器通常具有自动控温功能，可以通过温度保险管来实现，当温度过高时，温度保险管会触发一个信号，从而关闭电器，防止电器过热而损坏。

总之，温度保险管是一种用于检测和控制温度的装置，它可以用于许多领域，以保护设备不受温度变化的危害，确保设备的安全运行。

温度保险丝温度保险丝也叫做温度熔断器是温度感应回路切断装置。

温度保险丝能感应电器电子产品非正常运作中产生的过热，从而切断回路以避免火灾的发生。

常用于：电吹风、电熨斗、电饭锅、电炉、变压器、电动机、饮水机、咖啡壶等等温度保险丝运作后无法再次使用，只在熔断温度下动作一次。

温度保险丝有多种构成方式，以下介绍比较通用的两种：第一种：- Bef ore由可动触点(s liding contact)、弹簧(s pring)、可熔体(electrically nonc onduct iv e therm alpellet)构成。

在温度保险丝启动之前电流从左侧引线流向可动触点(sliding contact)，通过金属外壳向右侧引线流动。

在外部温度达到预定温度时可熔体熔化，压缩弹簧会变松。

即弹簧膨胀，可动触点(s lidingc ont act)与左侧引线分离。

回路被打开，可动触点(sliding c ont act)与左侧引线间电流被切断。

第二种：- Bef ore由轴对称的引线(leed )、在规定温度下可熔化的金属化合物可熔体(therm al elem ent)及为防止其熔化氧化的特殊混合物(s pecial com pound)和绝缘容器(ceramic ins ulator)构成。

周围温度上升时特定的树脂混合物开始液化，当达到熔点时树脂混合物熔化产生表面张力作用，之后连接两个引线的金属化合物熔化移向引线，从而永久切断回路。

下列事项是为确保保险丝正常操作必须遵守的事项：i)各温度保险丝有额定电流和电压，熔断温度(Tf)，使用温度(Th)，最大温度(Tm)，要在规定的参数下使用。

ii)选定保险丝安装位置时要注意不能因成品内的震动及其他配件的变位，令应力转嫁到保险丝上。

iii)要安装在温度保险丝熔断后温度不会上升到最大使用温度以上的地方。

iv)不能用于液体或湿度维持在95%以上的机器内。

v)温度保险丝要安装在只能够感应温度保险丝热源的场所。

温度保险丝构造及原理温度保险丝的构造通常由保险丝管、热敏材料和两个导电端子组成。

保险丝管一般采用金属材料制成，具有较高的电导性和导热性，以确保在过载时能够快速升温。

热敏材料是保险丝的核心部分，它能够根据温度的升高或降低而改变电阻值。

通常采用的热敏材料有聚氨酯、聚酯等。

导电端子是保险丝的两个电极，用于与电路连接。

保险丝的工作原理基于热敏材料的温度特性。

当电路过载时，由于电流过大，保险丝的瞬间功率损耗会产生大量的热量，导致热敏材料的温度升高。

当温度超过热敏材料的工作温度时，热敏材料的电阻值会迅速增加，从而限制电流通过，达到断路的目的。

一旦保险丝断路，电路中的电流将停止流动，从而保护了电路和设备。

此时，保险丝需要冷却一段时间，使温度降低到热敏材料的恢复温度以下，使其电阻值降低，电流可以再次通过，实现对电路的恢复。

温度保险丝的额定电流和额定工作温度是确定其性能的重要参数。

额定电流是指保险丝能够连续工作的最大电流值，超过这个电流值时，保险丝会断开。

额定工作温度是指保险丝能够正常工作的温度范围，超过或低于这个温度范围，保险丝可能会出现误动作或失效的情况。

在实际应用中，温度保险丝通常与其他保护装置如熔断器、电磁继电器等组合使用，形成多重保护系统，以确保电路和设备的安全可靠。

此外，温度保险丝还可以根据不同的应用需求设计成各种形状和尺寸，以适应不同的电器产品和电路设计。

综上所述，温度保险丝是一种通过热敏材料的电阻值变化来控制电流断路和恢复的安全装置。

其构造简单，原理清晰，通过限制过载电流，可有效防止电路过热和起火的危险，保护电气设备和电路的安全运行。

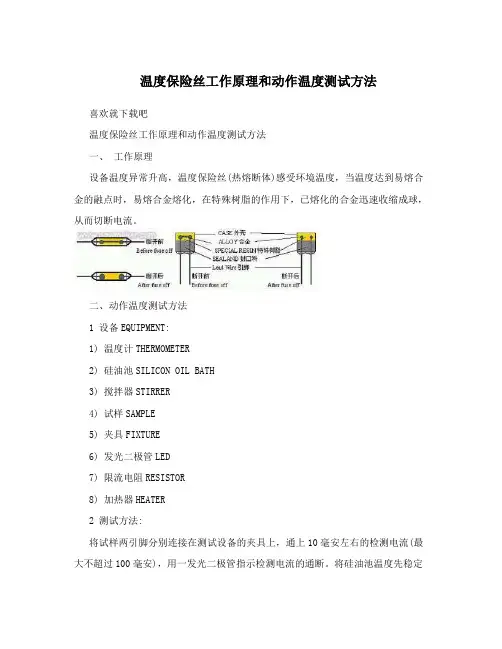

温度保险丝工作原理和动作温度测试方法喜欢就下载吧温度保险丝工作原理和动作温度测试方法一、工作原理设备温度异常升高，温度保险丝(热熔断体)感受环境温度，当温度达到易熔合金的融点时，易熔合金熔化，在特殊树脂的作用下，已熔化的合金迅速收缩成球，从而切断电流。

二、动作温度测试方法1 设备EQUIPMENT:1) 温度计THERMOMETER2) 硅油池SILICON OIL BATH3) 搅拌器STIRRER4) 试样SAMPLE5) 夹具FIXTURE6) 发光二极管LED7) 限流电阻RESISTOR8) 加热器HEATER2 测试方法:将试样两引脚分别连接在测试设备的夹具上，通上10毫安左右的检测电流(最大不超过100毫安)，用一发光二极管指示检测电流的通断。

将硅油池温度先稳定在TF-10?(硅油池应带有搅拌器以保证温度均匀，加热升温速率可控制)，然后将试样放入硅油池内，温度计探头应尽靠近试样，控制硅油池温度以每分钟0.5-1?的速率升温，当发光二极管熄灭时，记下温度计读数，既试样的动作温度。

(如果没有油池测试设备，也可在带鼓风装置的恒温箱内测试，但必须注意将温度计探头紧贴试样，才能得到准确的结果) (end)应用原理传统保险丝作为过流保护，仅能保护一次，烧断了就需更换。

而作为新型过流保护元件的可恢复保险丝具有过流保护，自动复原双重功能:过流保护JKPPTC元件串接在电路中，正常情况下，呈低阻状态，保证电路正常工作，当电路发生短路或窜入异常大电流时，JKPPTC元件的自热使其阻抗增加把电流限制到足够小，起到过电流保护作用。

自动复原:当产生过电流的故障得到排除，JKPPTC元件自动复原到低阻状态。

这既避免了维护更换，也避免了可能引起电路损坏的持续循环的开闭状态。

JKPPTC 可恢复保险丝具有过流保护，自动复原双重功能的原因是由于其特殊的构造。

JKPPTC可恢复保险丝是高分子聚合物及导电材料等混合制成，正常情况下，导电材料通过聚合物材料构成三维导电通道，JKPPTC阻值很小;当有异常大的电流剧增，通过的电流变小，电路如同断开，达到保护目的。
