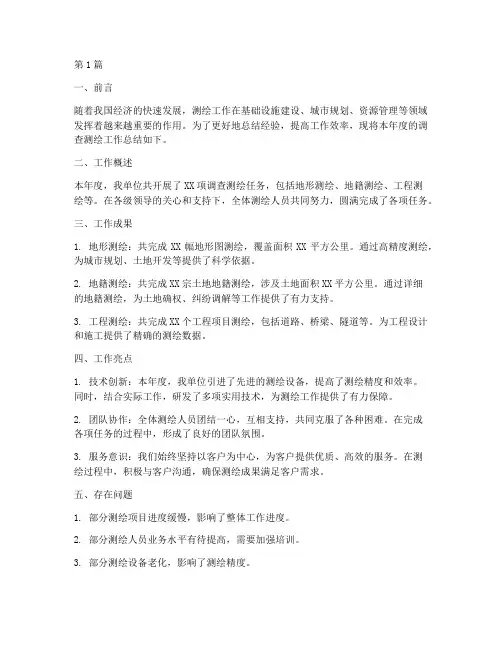

第1篇一、前言随着我国经济的快速发展,测绘工作在基础设施建设、城市规划、资源管理等领域发挥着越来越重要的作用。
为了更好地总结经验,提高工作效率,现将本年度的调查测绘工作总结如下。
二、工作概述本年度,我单位共开展了XX项调查测绘任务,包括地形测绘、地籍测绘、工程测绘等。
在各级领导的关心和支持下,全体测绘人员共同努力,圆满完成了各项任务。
三、工作成果1. 地形测绘:共完成XX幅地形图测绘,覆盖面积XX平方公里。
通过高精度测绘,为城市规划、土地开发等提供了科学依据。
2. 地籍测绘:共完成XX宗土地地籍测绘,涉及土地面积XX平方公里。
通过详细的地籍测绘,为土地确权、纠纷调解等工作提供了有力支持。
3. 工程测绘:共完成XX个工程项目测绘,包括道路、桥梁、隧道等。
为工程设计和施工提供了精确的测绘数据。
四、工作亮点1. 技术创新:本年度,我单位引进了先进的测绘设备,提高了测绘精度和效率。
同时,结合实际工作,研发了多项实用技术,为测绘工作提供了有力保障。
2. 团队协作:全体测绘人员团结一心,互相支持,共同克服了各种困难。
在完成各项任务的过程中,形成了良好的团队氛围。
3. 服务意识:我们始终坚持以客户为中心,为客户提供优质、高效的服务。
在测绘过程中,积极与客户沟通,确保测绘成果满足客户需求。
五、存在问题1. 部分测绘项目进度缓慢,影响了整体工作进度。
2. 部分测绘人员业务水平有待提高,需要加强培训。
3. 部分测绘设备老化,影响了测绘精度。
六、改进措施1. 加强项目管理,合理安排工作计划,确保项目按时完成。
2. 加强业务培训,提高测绘人员综合素质。
3. 加大设备更新力度,提高测绘精度。
4. 建立健全激励机制,激发员工工作积极性。
七、结语回顾过去的一年,我单位在调查测绘工作中取得了一定的成绩。
在新的一年里,我们将继续努力,不断提高测绘水平,为我国经济社会发展做出更大贡献。
第2篇一、前言随着我国经济社会的快速发展,测绘工作在国民经济建设中扮演着越来越重要的角色。

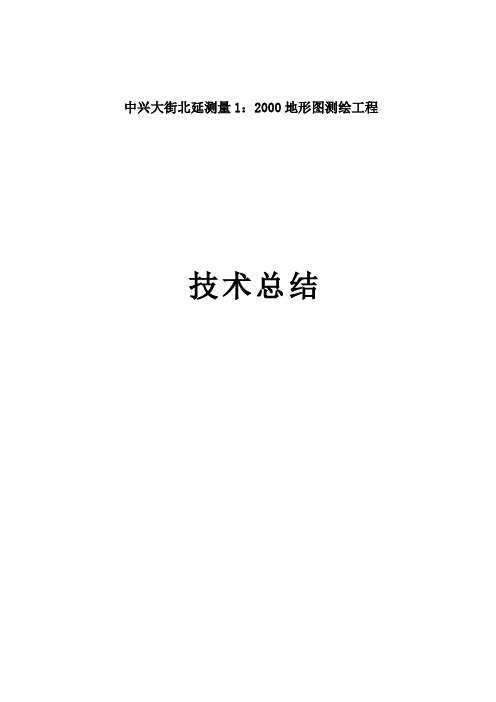

中兴大街北延测量1:2000地形图测绘工程技术总结邯郸勘察测绘院2017年12月中兴大街北延测量1:2000地形图测绘工程技术总结编写单位(盖章):编写人:2017 年 12月 25 日审核意见:审核人:年月日目录一、概述 (1)1.1、测区概况 (1)1.2、采用基准及已有资料利用情况 (4)1.2.1采用基准和技术指标 (4)1.2.2已有资料利用情况 (5)1.3 、生产组织、工期及完成工作量 (5)1.3.1生产组织 (5)1.3.2投入的设备 (6)1.3.3所使用的软件 (7)1.3.4完成工期 (7)1.3.5完成工作量 (7)二、技术设计执行情况 (8)2.1、工程技术依据 (8)2.2、控制测量 (9)2.2.1平面控制网 (9)2.2.2高程控制网 (10)2.2.3图根控制测量 (10)2.3 、1:2000地形图测量 (11)2.3.1地形测量基本要求 (11)2.3.2作业模式 (12)2.3.3地形图表示内容 (13)2.4、中线放样 (13)2.5、经验体会 (14)三、测绘成果质量情况 (14)3.1、成果说明 (14)3.2、质量检查 (15)3.2.1手簿检查 (15)3.2.2埋石点 (15)3.2.3地形图 (15)3.2.4控制精度统计 (16)四、提交成果和资料 (17)一、概述1。
1、测区概况中兴大街北延位于邯郸市市区南部,起于中兴大街与邯郸市火车南站场北四路交叉处,沿规划中兴大街线位向南于梅宅村北跨越在建黄大铁路与既有德大铁路后,继续向南跨越四干渠,再与武王村南先后跨越武家大沟、支脉河,经东南坡村北跨越广北新河,终点止于高店水库西北角,与S319广青路平交,项目道路全长15公里,该工程的实施将对构建城市交通网路,完善城市基础设施,提升城市文明形象,带动沿线土地升值,为邯郸市市建设带来新的发展机遇,起到至关重要的作用。
测区地处中纬度,背陆面海,受亚欧大陆和西太平洋共同影响,属暖温带大陆性季风气候,基本气候特征为冬寒夏热,四季分明。
地形测量技术的总结报告地形测量技术的总结报告范文技术总结报告1一、概述1、任务来源;2、测区概况;3、投入的人员和仪器设备;4、完成的任务情况。
二、作业的技术依据1、建设部19xx年颁布的.CJJ8-99《城市测量规范》2、建设部19xx年颁布的GB50026-93《工程测量规范》;3、国家标准GB/T7929-1995《1:500、1:1000、1:20xx地形图图式》4、CJJ 73-97《全球定位系统城市测量技术规程》。
*说明*:根据具体情况选用三、已有测绘资料的利用1、平面控制:来源;等级;坐标系统;2、高程控制:来源;等级;坐标系统;四、控制测量(一)、平面控制测量1、选点、埋石;2、观测;3、计算;4、精度统计。
(二)、高程控制测量1、选点、埋石;2、观测;3、计算;4、精度统计。
五、图根控制测量1、选点、埋石;2、观测;3、计算;4、精度统计。
六、地形图测量1、地形图分幅、编号、比例尺、成图方法;2、地形图测绘方法:(1)、碎部测量(2)、形图上高程注记(3)、城区外电力线、通讯线连线表示(4)、测绘房屋综合(5)、天然形成和人工修建的坡、坎的测绘表示(6)、梯田的田坎、陡坎、斜坡表示(7)、河流测绘(8)、花圃、植被表示(9)、其他地物的表示。
3、地形图整饰:(1).地物、地貌,各种管线及各要素的整饰(2).高程各种注记的字体大小,?注记的位置(3).图幅号、方格网坐标、测图者、?测图时间以及图幅外的一切整饰。
七、成果资料的检查八、提交资料地形测量技术总结报告 21、完成任务情况:⑴、任务来源:老师下发、测区范围:文科楼、图书馆、音乐楼、美术楼、遵守的技术要求:测量误差必须在允许范围内(5cm)、规范和图式;⑵、施测单位:第四小组、工作起止日期:6-14——6-、实际完成的工作量:文科楼、图书馆、音乐楼、美术楼。
2、利用资料情况:⑴、利用资料的施测单位、时间;⑵、坐标系统、采用仪器:全站仪、观测方法:先进行控制测量,平差,再进行碎步测量、实测范围:文科楼往下,音乐美术楼,到图书馆;⑶、利用资料的精度情况;⑷、对利用资料的检查分析和技术评价。
XX县XXX镇公路土方1:500数字地形图测绘技术总结XXXXXXX测绘有限公司2014年11月目录一、任务概述............................................. 错误!未定义书签。
1、1 任务来源........................................... 错误!未定义书签。
1、2完成任务内容........................................ 错误!未定义书签。
1、3工作流程............................................ 错误!未定义书签。
1、4平面控制ﻩ错误!未定义书签。
1、5 数字化地形测量ﻩ8二、技术设计执行况...................................... 错误!未定义书签。
2、1 作业技术依据ﻩ错误!未定义书签。
2、2设计书执行情况...................................... 错误!未定义书签。
2、3作业中得问题与处理ﻩ错误!未定义书签。
2、4质量保证措施....................................... 错误!未定义书签。
2、5新技术与方法得应用ﻩ错误!未定义书签。
2、6经验与教训ﻩ错误!未定义书签。
三、质量说明与评价...................................... 错误!未定义书签。
四、上交资料清单ﻩ错误!未定义书签。
一、任务概述1、1 任务来源本测绘项目为配合XX县XXX镇南公路规划、设计及后期建设等工作,我公司受XX县国土资源局委托提供地形图与测量控制成果,测绘地形图60490平方米(合91亩)。
1、2 完成任务内容2014年11月中旬,组成以XX县国土资源局为主,土地局部分人员参与得城市1:500数字化地形图测绘队伍共7人,分2个作业组。
测绘个人工作总结范文8篇篇1在过去的一年里,我作为一名测绘工程师,在公司的领导下,积极参与各项工作,努力提升自己的业务水平。
本文将对我过去一年的工作进行总结,分析自己的工作表现和成果,同时反思存在的问题,并提出改进意见。
一、工作背景与目标在公司的测绘项目中,我主要负责项目的技术指导和现场测绘工作。
我的工作目标是确保测绘项目的顺利进行,提供准确、全面的测绘数据,为公司的发展提供有力支持。
二、主要工作与成果1. 完成了多个测绘项目的现场测绘工作,包括地形测量、地下管线探测等。
在项目实施过程中,我严格按照相关规范和标准进行操作,确保了测绘数据的准确性和可靠性。
2. 在项目技术指导方面,我积极参与项目讨论和技术交流,为项目团队提供了专业的技术支持和指导。
同时,我也注重培养团队成员的业务能力,提升了整个团队的技术水平。
3. 在数据处理方面,我熟练掌握了多种测绘数据处理软件,能够独立完成数据的采集、处理和分析工作。
在项目实施过程中,我注重数据的质量和完整性,确保了测绘成果的可靠性。
三、工作表现与成果分析在过去的一年里,我认为自己在工作表现和成果方面取得了不错的成绩。
首先,我能够按时、高质量地完成各项测绘任务,为公司提供了准确、全面的测绘数据。
其次,在项目实施过程中,我注重与团队成员的沟通和协作,能够积极解决项目中的技术难题,提升了整个团队的工作效率。
此外,我也注重自身的业务学习和提升,参加了多个培训和学习活动,提升了自身的专业技能和素质。
四、存在的问题与改进意见虽然我在过去的一年里取得了一定的成绩,但仍然存在一些问题需要改进。
首先,在项目实施过程中,我有时会因为对现场情况的了解不够充分而出现一些偏差。
为了解决这个问题,我会在项目实施前更加详细地了解现场情况,制定更加科学合理的测绘方案。
其次,我在数据处理方面还需要进一步提升自己的技能水平。
为了解决这个问题,我会加强学习和实践,提升自己在数据处理方面的专业技能。
金寨南路带状地形图测绘测绘技术工作总结安徽省勘查技术院二〇一四年七月金寨南路带状地形图测绘测绘技术工作总结项目负责:张伟拟编:李蕴飞审核:程上宾总工程师:代志国安徽省勘查技术院二〇一四年七月目录一概述二作业的技术依据三已有测绘资料的利用四控制测量五 1:1000比例尺地形图测量六成果资料的检查七结论与建议八成果资料提交一、概述为满足金寨南路拓宽改造工程设计及施工需要,受安徽省交通规划设计研究院(以下简称甲方)的委托,我单位承担了金寨南路带状地形图的测绘任务,以下为本次测绘的技术总结。
1、测区概况测区位于合肥市肥西县,交通较为便利。
测量区域为上三路至新建206国道段,测区内道路地势起伏比较平缓,通视条件较好,测绘内容主要为道路、房屋、沟渠等,地形测量困难类别为建筑与工业区Ⅰ类。
2、投入的人员和仪器设备(1)本工程投入人员共7人,其中测图组4人,控制组3人;其中助理工程师2人,技术员5人。
(2)NTS-362RL全站仪2台套(2″)。
(3)SOUTH-DL200电子水准仪1台套(1mm/KM)。
(4)南方S86-T GPS接收机3台套,平面等级精度为1㎝+1ppm,高程等级精度为2㎝+1ppm。
(5)计算机3台,打印机1台。
3、完成的任务情况(1)E级GPS测量共施测一级GPS网一个,共计4点。
(2)导线控制测量测区共施测量导线8256米,导线控制点12个。
(3)图根控制测量测区利用南方S86-T移动RTK施测图根控制点。
(4)1:1000地形图测量,施测带状地形图约为5.3KM。
二、作业的技术依据1、《城市测量规范》(CJJ8—99);2、《1:500、1:1000、1:2000地形图图式》(GB/T7929—1995);3、《工程测量规范》(GB50026—93);4、《全球定位系统城市测量技术规程》(CJJ73—97);5、与本工程有关的其它技术规定、协议及合同。
三、已有测绘资料的利用1、平面控制资料测区附近有控制GPS点两个(详见下表)。
2024测绘工作总结今年以来,我认真____上级指示精神,努力钻研业务知识,从去年的业务排名靠后逐步上升到中间位置。
工作中,我时时督促自己,服从领导、听从分配,思想与行动上与单位领导____保持一致,坚持学习____各项方针、政策。
在生活中,我时刻保持谦虚友善的态度,保持良好的人际关系,积极帮助同事,全年无任何违反纪律的情况发生。
在全年的工作中,我测绘图纸张,参加户外测绘次,测绘一次性通过率也从最初的____%上升到____%。
作为一名基层测绘工作者,我深知自己肩负的责任和使命,哪怕是____毫米的偏差都有可能酿成巨大的灾难。
年中我跟随领导完成了郑州新区的测绘考察工作,郑州新区的工作环境十分优雅,但我并没有流连于山川美景之中,而是将精力全身心的投入到对郑州新区的参观考察之中,努力吸取这里先进的工作机制和工作方法,以便回去后更好的投入工作。
随后,我又参加了南港工业区1:500地形图的验收工作,验收地形图的工作要求严谨,我顶着巨大的工作压力,在领导的关怀和同事们的帮助下,基本完成了分属于自己的工作任务,完成的验收图较之以往定位准确,精度高,同时自己的业务水平也得到了进一步的提高。
在年底的房屋安全普查工作中,我始终工作在第一线,抱着工作中学习的信念,积极与同事配合,用自己的理论功底和实践经验完成了数十栋房屋的安全检查,虽然很辛苦,但却使自己的工作能力和水平又提高到了一个新的层面。
在平时的工作和学习中,面对日趋严格的要求和日新月异的工作方法,我不懂就问,虚心向有经验的老同志请教,虽然距离一名高水平的测绘员还有一定的差距,但我努力使这种差距越来越小。
同时,为便于更加快速的了解测绘行业的'信息知识和使自己的理论水平进一步加强,我还报名参加了今年武汉大学测绘专业的在职硕士研究生入学考试,虽然仅差几分而与课堂失之交臂,但我在学习的同时还是掌握了许多以前没有接触到的东西,所以我不会放弃,而是会继续参加学习和考试,争取尽快的用所掌握的知识融入到工作中去。
第1篇一、实验目的本次地形测量实验旨在通过实际操作,使学生掌握地形测量的基本原理和方法,熟悉常用测量仪器的使用,提高学生的实际操作能力和解决实际问题的能力。
二、实验内容1. 地形图的基本知识:了解地形图的比例尺、坐标系统、等高线等基本概念。
2. 测量仪器的使用:学习水准仪、经纬仪、全站仪等常用测量仪器的操作方法。
3. 外业测量:进行水准测量、角度测量、距离测量等,获取地形点的坐标和高程。
4. 内业计算:根据外业测量数据,进行坐标和高程的计算,绘制地形图。
三、实验步骤1. 准备工作:了解实验区域地形特点,熟悉测量仪器操作方法。
2. 水准测量:选择合适的水准路线,安置水准仪,进行水准测量。
3. 角度测量:利用经纬仪,进行水平角和垂直角的测量。
4. 距离测量:使用钢尺、皮尺等工具,测量地形点间的距离。
5. 数据处理:根据测量数据,计算地形点的坐标和高程。
6. 绘制地形图:根据计算结果,绘制地形图。
四、实验结果与分析1. 水准测量结果:通过水准测量,获取了地形点的高程,为绘制地形图提供了基础数据。
2. 角度测量结果:通过角度测量,获得了地形点间的相对位置关系,为绘制地形图提供了空间信息。
3. 距离测量结果:通过距离测量,获得了地形点间的距离,为绘制地形图提供了距离信息。
4. 数据处理结果:根据测量数据,计算出了地形点的坐标和高程,为绘制地形图提供了准确的数据。
5. 地形图绘制结果:根据处理后的数据,绘制出了地形图,直观地反映了实验区域的地理特征。
五、实验总结1. 通过本次实验,使学生掌握了地形测量的基本原理和方法,熟悉了常用测量仪器的使用。
2. 培养了学生的实际操作能力和解决实际问题的能力,提高了学生的综合素质。
3. 实验过程中,学生遇到了各种问题,通过相互讨论和请教指导教师,最终解决了问题,提高了学生的团队协作能力。
4. 实验结果表明,地形测量在工程建设、城市规划等领域具有重要意义,本次实验对培养学生的实际应用能力具有积极意义。

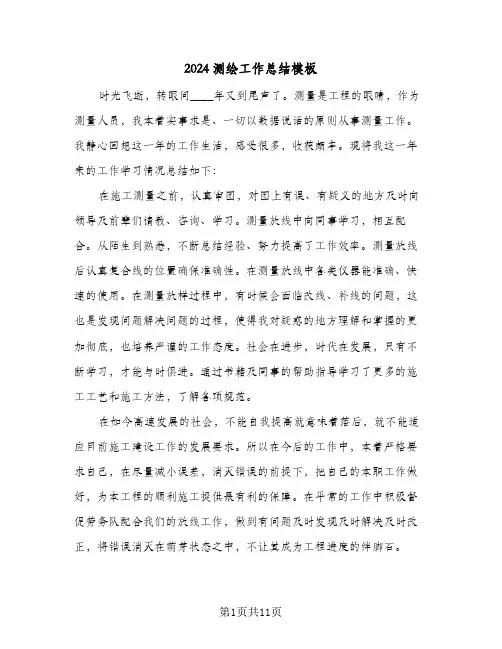

2024测绘工作总结模板时光飞逝,转眼间____年又到尾声了。
测量是工程的眼睛,作为测量人员,我本着实事求是、一切以数据说话的原则从事测量工作。
我静心回想这一年的工作生活,感受很多,收获颇丰。
现将我这一年来的工作学习情况总结如下:在施工测量之前,认真审图,对图上有误、有疑义的地方及时向领导及前辈们请教、咨询、学习。
测量放线中向同事学习,相互配合。
从陌生到熟悉,不断总结经验、努力提高了工作效率。
测量放线后认真复合线的位置确保准确性。
在测量放线中各类仪器能准确、快速的使用。
在测量放样过程中,有时候会面临改线、补线的问题,这也是发现问题解决问题的过程,使得我对疑惑的地方理解和掌握的更加彻底,也培养严谨的工作态度。
社会在进步,时代在发展,只有不断学习,才能与时俱进。
通过书籍及同事的帮助指导学习了更多的施工工艺和施工方法,了解各项规范。
在如今高速发展的社会,不能自我提高就意味着落后,就不能适应目前施工建设工作的发展要求。
所以在今后的工作中,本着严格要求自己,在尽量减小误差,消灭错误的前提下,把自己的本职工作做好,为本工程的顺利施工提供最有利的保障。
在平常的工作中积极督促劳务队配合我们的放线工作,做到有问题及时发现及时解决及时改正,将错误消灭在萌芽状态之中,不让其成为工程进度的绊脚石。
在这一年的工作中,从刚来工地的好奇到熟悉,得到了至深的锻炼,专业知识有了进一步提高,而自己也变得成熟、稳重。
尽管这一年当中我取得了一定进步,但这并不代表自己就是一个合格的测量员,相对于自己期望还相差甚远,对于现在的我还有很多需要学习改进的地方。
在今后的工作中根据现场出现的问题积累经验,吸取教训,加强新知识、新理论的充实,加强个人操作技术和管理意识,配合其他部门做好本职工作。
明年的工作中,在闲暇时间多与其他项目测量员互相交流经验,分享心得,互相提升。
做到别人出现的问题我不会再出错,我自己出现过的错误不再次发生。
做到慢慢蜕变,直到破茧成蝶。
1:500地形图测绘技术总结篇一:.....1:500地形测绘技术总结密级:编号:....1:500地形测绘技术总结????.年07月20XX....1:500地形测绘技术总结编写单位(盖章):编写人:年月日审核意见:审核人:年月日目录1概述 (1)1.1任务来源及目的.................................................................................................................. ...............11.2工作量.................................................................................................................................................11.3任务的安排及完成情况.................................................................................................................. ...11.3.1任务的安排.................................................................................................................. ..................11.3.2任务完成情况.................................................................................................................. ..............21.4测区概况和已有资料利用情况.........................................................................................................21.4. 1测区概况.................................................................................................................. ......................21.4.2已有资料利用情况.................................................................................................................. (2)2技术设计执行情况 (3)2.1技术依据.................................................................................................................. ...........................32.2技术执行情况.................................................................................................................. ...................32.2.1坐标系和高程基准.................................................................................................................. ......32.2.2成图比例尺及地形图分2.3时间系统.................................................................................................................. ......................42.2.4主要精度指标.................................................................................................................. ..............42.3图根控制测量.................................................................................................................. ...................42.41:500地形图的测绘.................................................................................................................. .........52.4.1基本要求.................................................................................................................. ......................52.4.2地物、地貌的测绘方法. (5)2.4.3地形图的编辑.................................................................................................................. ..............72.5质量保证措施执行情况.................................................................................................................. ...82.6经验教训及建议.................................................................................................................. ...............92.6.1经验教训.................................................................................................................. ......................92.6.2建 (9)3成果质量说明与评价................................................................................94上交测绘成果及资料清单. (10)....1:500地形测绘技术总结1概述1.1任务来源及目的为适应?城市建设的快速发展,合理、有效地利用土地资源,满足经济建设和社会发展的需要,及时准确地为城区的规划、税收及土地整理等方面提供重要的基础资料,受??住房和城乡规划建设局委托,??(以下简称“我?.”)承担....1:500地形测绘项目。
XX县XXX镇公路土方
1:500数字地形图测绘技术总结
XXXXXXX测绘有限公司
2014年11月
目录
1.5 数字化地形测量 (8)
一、任务概述
1.1 任务来源
本测绘项目为配合XX县XXX镇南公路规划、设计及后期建设等工作,我公司受XX县国土资源局委托提供地形图和测量控制成果,测绘地形图60490平方米(合91亩)。
1.2 完成任务内容
2014年11月中旬,组成以XX县国土资源局为主,土地局部分人员参与的城市1:500数字化地形图测绘队伍共7人,分2个作业组。
工程师2人,助理工程师及技术员5人。
2、设备配置:
3、任务完成情况
完成了测区的控制测量、地形测量、资料整理以及测绘成果的检查和验收。
共布设图根点9个,测绘1:500地形图面积60490平方米。
1.3 工作流程
1.4 平面控制
平面坐标系采用:国家1980西安坐标系
高程系统采用:1985国家高程基准
起算点由XX省卫星连续运行站中心提供差分数据结算坐标、高程
1.5 数字化地形测量
该测区地形测量采用解析法全站仪施测地物点,地物点施测测站均设在首级控制点或图根导线点上,对部分较隐蔽地物点采用支导线或支点施测,对最困难的地物点采用皮尺丈量或交会法等作业方式施测地物点,点位精度和解析量达到《城市测量规范》(原国家土地局TD1001-93)规定要求。
《CASS》系统是在Auto-CAD平台上开发的多用途数字地形测绘与管理系统,其功能较强,图形编辑直接采用Auto-CAD平台进行,编辑时,按照附表要
向认真按《1:500、1:1000、1:2000地形图图式》规定和本设计书执行。
二、技术设计执行情况
2.1 作业技术依据
(1)《全球定位系统(GPS)测量规范》(GB/T18314-2001);
(2)《国家三、四等水准测量规范》(GB12898-91);
(3)《工程测量规范》(GB50026-2007);
(4)《水利水电工程测量规范》(SL197-97)
(5)《1:500 1:1000 1:2000 地形图图式》(GB/T7929-1995);
(6)《1:500、1:1000、1:2000外业数字化测图技术规程》(GB/T 14912-2005);
(7)《测绘技术设计规定》(CH/T 1004-2005);
(8)《数字测绘产品检查验收规定和质量评定》(GB/T18316-2001) ;
(9)该项目技术设计书
2.2设计书执行情况
作业过程中,一般情况下严格执行设计书要求的各项内容,特殊情况下,经县国土资源局主管部门和设计方的同意,执行情况作了修改。
因土地开发整理的特殊要求,地形图测绘过程中
(1)居民地逐个测绘,穿越居民地的道路和水系进行详细测绘:
(2)部分可能要整理的土地(有挖填方)详的密度;细测绘高程,增加细部高程点
(3)所有水系沟渠都要详细测绘,并测绘部分水系断面。
2.3作业中的问题和处理
(1)GPS观测记录没有按设计书要求用A4纸记录,用裱糊的办法将原始观测记录粘贴到A4纸上,然后装订。
(2)由于时间紧,任务急,难度等因素,在组织工作中还存在很多纰漏,造成一些不应有的返工现象。
(3)在检查人员未检查到的地方可能仍有少量的错漏现象。
(4)以上出现的问题我们将认真总结经验,更加完善我们的工作,在增加
先进的仪器设备,引进先进技术的同时,在工作中更加认真细致,结合测区的特点与具体情况,制定针对性强的作业方案,确保生产出高质量的测绘产品,为用户服务。
2.4质量保证措施
在生产中严格按照ISO9001-2000量认证体系的标准,有效运作质量管理体系,认真贯彻质量方针,落实项目质量目标,明确项目管理者职责,积极按时开展工作。
本项目指定阳庆国为项目负责人和质量负责人,肖扬为技术负责人和兼职检查员。
管理技术人员和作业人员都有单位认可的相应作业资格,作业中使用的仪器设备、计算机、软件均满足规程要求和检验验证。
计算机制定了定期杀毒制度,并经常更新杀毒软件病毒库,每天的所有作业数据备份到本机的备份盘和U盘上,并且每隔5~7天各个小组的数据备份到移
动硬盘上,每2-3周进行一次光盘刻录备份
2.4.1 质量检查
1、作业组首先对外业观测资料和成果、成图资料,按有关《规范》和《图式》要求,进行认真自检、互校和修改,确认质量合格后提交队进行队级检查;在外业检查中发现了有水池、坟,里程碑等,检查与图上相比较相差:±4cm,图根控制点±7mm,内业检查有漏等高线、植被填充不均匀,图面整饰等问题,以上问题经核实已改正。
2、队检查员对作业组提交的成果图件资料,按有关《规范》和《图式》要求,进行全面内、外业检查,提出书面的意见责成作业员修改。
确认测绘成果图件资料质量均合格后,提交质检部检查验收。
3、公司总工程师组织公司生产技术科,对生产全过程进行质量跟踪监督,对队提交的各工序测绘成果成图资料,进行100%内业检查和外业30%重点抽查;发现问题按ISO9001质量管理规定填写《不合格品报告》,责成队及时处理,并依此处理的情况进行审核。
作业人员对其所完成作业的质量负责;作业单位对本单位成果质量负责;各级检查、验收人员对其所检查、验收的成果质量负责。
检查与验收依据《技术设计书》、《数字测绘产品检查验收规定和质量评定》(GB/T18316-2001)等标准。
2.4.2 检查内容有:
(一)文字部分
1、技术设计书
2、技术总结
(二)控制部分
1、控制网布设
2、起算数据来源
3、控制点成果表
(三)细部测量部分
1、界址点、地物点
2、建、构筑物测量
3、相邻地物距离误差
4、地形、地貌
(四)图件部分
1、地形图
2、土方计算图
2.5新技术和方法的应用
开阔地带的地形、地物、道路采用GPS-RTK测量,速度快,精度高。
RTK碎部测量高程控制采用曲面拟合方法。
2.6经验与教训
作业过程中由于各个作业人员水平不同,对规范和设计书的理解不透,不同类型的地形各人理解不同,表示也不太一致,致使各个作业组测绘的地形图拼接时出现差别。
三、质量说明与评价
控制和地形图测绘工作结束后,分别作了检查(作业队级验收)工作并作了检查结论:该期测绘成果符合规范及设计要求控制测量部分按规程操作,精度良好,资料齐全。
地形图测绘外业部分,数学精度良好地物表示合理,图式符号运用正确,地理景观描述恰当,满足规范及设计要求。
总体质量为合格。
能满足下工序作业前的要求。
四、上交资料清单
(1)1:500电子地形图 1 份
(2)土方计算图 1 份
(3)土方量计算表 1 份
2014年11月。
