缓和曲线、竖曲线、圆曲线、匝道（计算公式）一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”) 求：①线路匝道上点的坐标：xy②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x0时sgn(x)=1，当x=0时sgn(x)=0。
高速公路的一些线路坐标、高程计算公式(缓和曲线、竖曲线、圆曲线、匝道) 一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：。
计算公式一、 方位角的计算公式1. 字母所代表的意义：x 1：QD 的X 坐标 y 1：QD 的Y 坐标 x 2：ZD 的X 坐标 y 2：ZD 的Y 坐标 S ：QD ～ZD 的距离 α：QD ～ZD 的方位角2. 计算公式：()()212212y y x x S -+-=1）当y 2- y 1>0，x 2- x 1>0时：1212x x y y arctg--=α2）当y 2- y 1<0，x 2- x 1>0时：1212360x x y y arctg --+︒=α 3）当x 2- x 1<0时：1212180x x y y arctg--+︒=α 二、 平曲线转角点偏角计算公式1. 字母所代表的意义：α1：QD ～JD 的方位角 α2：JD ～ZD 的方位角 β：JD 处的偏角2. 计算公式：β＝α2-α1（负值为左偏、正值为右偏）三、 平曲线直缓、缓直点的坐标计算公式1. 字母所代表的意义：U ：JD 的X 坐标 V ：JD 的Y 坐标 A ：方位角（ZH ～JD ）T ：曲线的切线长，2322402224R L L D tg R L R T ss s -+⎪⎪⎭⎫ ⎝⎛+=D ：JD 偏角，左偏为-、右偏为+2. 计算公式：直缓（直圆）点的国家坐标：X ′=U+Tcos(A+180°)Y ′=V+Tsin(A+180°)缓直（圆直）点的国家坐标：X ″=U+Tcos(A+D)Y ″=V+Tsin(A+D)四、 平曲线上任意点的坐标计算公式1. 字母所代表的意义：P ：所求点的桩号B ：所求边桩～中桩距离，左-、右+ M ：左偏-1，右偏+1C ：JD 桩号 D ：JD 偏角 L s ：缓和曲线长 A ：方位角（ZH ～JD ） U ：JD 的X 坐标 V ：JD 的Y 坐标T ：曲线的切线长，2322402224R L L D tg R L R T ss s -+⎪⎪⎭⎫ ⎝⎛+=I=C -T ：直缓桩号 J=I+L ：缓圆桩号s L DRJ H -+=180π：圆缓桩号K=H+L ：缓直桩号2. 计算公式： 1）当P<I 时中桩坐标：X m =U+(C -P)cos(A+180°) Y m =V+(C -P)sin(A+180°) 边桩坐标：X b =X m +Bcos(A+90°) Y b =Y m +Bsin(A+90°)2）当I<P<J 时()s230RL I P MA O π-︒+= ()()2390R I P I P G ---=中桩坐标：X m =U+Tcos(A+180°)+GcosO Y m =V+Tsin(A+180°)+GsinO()s290RL I P W π-︒=边桩坐标：X b =X m +Bcos(A+MW+90°) Y b =Y m +Bsin(A+MW+90°)3）当J<P<H 时()()R J P L M A R J P R L M A O s s πππ-+︒+=⎪⎭⎫⎝⎛-︒+︒+=909090 ()RJ P R G π-︒=90sin2中桩坐标：()O G R L M A R L L A T U X s ss m cos 30cos 90180cos 23+⎪⎭⎫⎝⎛︒+⎪⎪⎭⎫ ⎝⎛-+︒++=π ()O G R L M A R L L A T V Y s ss m sin 30sin 90180sin 23+⎪⎭⎫ ⎝⎛︒+⎪⎪⎭⎫ ⎝⎛-+︒++=π ()RJ P W π-︒=90边桩坐标：X b =X m +Bcos(O+MW+90°) Y b =Y m +Bsin(O+MW+90°)4）当H<P<K 时()sRL K P MMD A O π230180-︒-︒++= ()2390R P K P K G ---= 中桩坐标：X m =U+Tcos(A+MD)+GcosO Y m =V+Tsin(A+MD)+GsinO()s290RL K P W π-︒=边桩坐标：X b =X m +Bcos(A+MD -MW+90°) Y b =Y m +Bsin(A+MD -MW+90°)5）当P>K 时中桩坐标：X m =U+(T+P -K)cos(A+MD) Y m =V+(T+P-K)sin(A+MD) 边桩坐标：X b =X m +Bcos(A+MD+90°) Y b =Y m +Bsin(A+MD+90°)注：计算公式中距离、长度、桩号单位：“米”；角度测量单位：“度”；假设要以“弧度”为角度测量单位，请将公式中带°的数字换算为弧度。

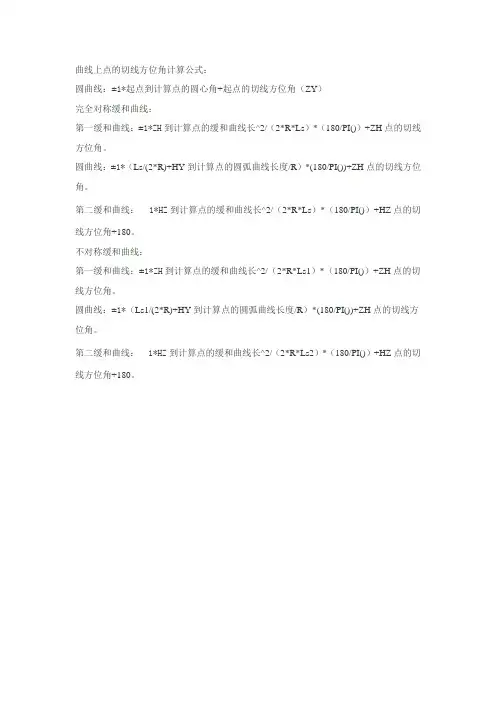

曲线上点的切线方位角计算公式：
圆曲线：±1*起点到计算点的圆心角+起点的切线方位角（ZY）
完全对称缓和曲线：
第一缓和曲线：±1*ZH到计算点的缓和曲线长^2/（2*R*Ls）*（180/PI()）+ZH点的切线方位角。
圆曲线：±1*（Ls/(2*R)+HY到计算点的圆弧曲线长度/R）*(180/PI())+ZH点的切线方位角。
第二缓和曲线：1*HZ到计算点的缓和曲线长^2/（2*R*Ls）*（180/PI()）+HZ点的切线方位角+180。
不对称缓和曲线：
第一缓和曲线：±1*ZH到计算点的缓和曲线长^2/（2*R*Ls1）*（180/PI()）+ZH点的切线方位角。
圆曲线：±1*（Ls1/(2*R)+HY到计算点的圆弧曲线长度/R）*(180/PI())+ZH点的切线方位角。
第二缓和曲线：1*HZ到计算点的缓和曲线长^2/（2*R*Ls2）*（180/PI()）+HZ点的切线方位角+180。
高速公路的一些线路坐标、高程计算公式(缓和曲线、竖曲线、圆曲线、匝道)一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x<0时sgn(x)=-1，当x>0时sgn(x)=1，当x=0时sgn(x)=0。
方位角及坐标计算公路工程各点方位角及坐标计算公式（一）各点方位角计算：1、第一直线段（K0～ZH）：F=arctgΔY/ΔX注：直线方位角要考虑象限角才能定出正确线路走向 2、第一缓和曲线段（KZH～KHY）：δ1=（K0－KZH）2/（2RLh）×180/π 3、圆曲线段（KHY～KYH）：δ2=[2（K0－KZH）－Lh]/2R×180/π δ2=（KHY－KZH）/2R×180/π＋（K0－KHY）/R×180/π无缓和曲线时：δ2=（K0－KHY）/R×180/π（即圆曲线圆心角） 4、第二缓和曲线段（KYH～KHZ）：δ3=（KHZ－K0）2/（2RLh）×180/π 5、第二直线段（KHZ～KZH）：F±α （左偏时F－α，右偏时F+α）注：K0――计算点的程α――曲线交点偏角Lh――缓和曲线长（注意有时第一和第二缓和曲线长不一样）（二）各点坐标计算XZH=XJD－T?CosF XHZ=XJD＋T?Cos（F±α） YZH=YJD－T?SinF YHZ=YJD＋T?Sin（F±α） 1、第一直线段：X=XZH＋（K0－KZH）?CosF 中桩Y=YZH＋（K0－KZH）?SinF X边=X中±B?Cos（F－Δ）边桩Y边=Y中±B?Sin（F－Δ）注：B――中桩至所求点的距离（左幅时为＋B，右幅时为－B，当设计轴线与线路不垂直时B取斜长，即B/SinΔ）设计轴线线路方向。
BΔ 图S-12、第一缓和曲线段： XX=XZH－Y′?Sinθ＋X′?Cosθ X X′ X′ 中桩′Y=YZH＋Y′?Cosθ＋X′?Sinθ Y ZH Y θ HZX边=X中±B?Cos（F＋μδ1－Δ） HY YH 边桩Y边=Y中±B?Sin（F＋μδ1－Δ）JD Y′ 注：（本公式只适用与图S-2线形）图S-2 μ――曲线左转为－1，右转为＋1θ――线路方位角与Y轴所夹的锐角，见图S-2 Y′=L－L5／（40R2Lh2）；X′=L3／（6RLh）－L7／（336R3Lh3）；（R―圆曲线半径，L―缓和曲线上任一点至曲线起点长度）3、圆曲线段：X=XHY+2R?Sinφ?Cos（F+μ（ξ+φ））中桩Y=YHY+2R?Sinφ?Sin（F+μ（ξ+φ）） X边=X中±B?Cos（F＋μδ2－Δ）边桩Y边=Y中±B?Sin（F＋μδ2－Δ）注：φ=（K0－KHY）/2R×180/π；ξ=（KHY－KZH）/2R×180/π 4、第二缓和曲线段：X=XHZ－Y′?Sinθ＋X′?Cosθ 中桩Y=YHZ－Y′?Cosθ－X′?Sinθ X边=X中±B?Cos（F＋μδ1－Δ）边桩Y边=Y中±B?Sin（F＋μδ1－Δ）注：1、本公式只适用与图S-2线形，其他线形可根据本线形公式变换2、式中符号与第一缓和曲线意义相同3、注意有时第一缓和曲线长和第二缓和曲线长不一样4、第二直线段：X=XHZ+（K0－KHZ）?Cos（F±α）中桩Y=YHZ＋（K0－KHZ）?Sin（F±α） X边=X中±B?Cos（F±α－Δ）边桩Y边=Y中±B?Sin（F±α－Δ）注：F――第一直线段的方位角（三）用CASIO fx-4500P计算已知坐标点在线路上的里程和距中线距离 1、直线段（已知坐标X、Y）Pol(X-XHZ，Y-YHZ)：K=V?Cos（F－W）＋KHZ B=V?Sin（F－W）注： 1、在fx-4500P中计算结果存入变量储存区V和W，要显示储存区内容时按RCL V 、 W 键。
高速公路的线路(缓和曲线)计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z，y Z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z，y Z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y ②待求点的切线方位角：αT计算过程：。
缓和曲线、竖曲线、圆曲线、匝道（计算公式）一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：S、SZ为里程数据，往往有些人计算时误入，用等实际计算的距离计算！！五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1三、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”) 求：①线路匝道上点的坐标：xy②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x0时sgn(x)=1，当x=0时sgn(x)=0。
《坐标计算》一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：。
非完整缓和曲线坐标计算公路、铁路主干线一般线形采用曲线基本型，而在公路匝道部分常采用线形单元组合形式，组合线形的坐标计算只能按线形单元分段计算。
通常设计文件中提供各特征点的桩号、坐标、切线方位角。
圆曲线计算较为简单，这里主要讨论非完整缓和曲线的桩点的坐标计算。
一、计算ZH（HZ）点的坐标已知数据：如图4.9.1所示，起点p的半径Rp ，桩号Lp坐标Xp、Yp，切线方位角αp，缓和曲线参数A。
式中各项计算如下：图4.9.1 非完整缓和曲线αpZ的计算：其中Δp——右偏用“－”，左偏用“＋”。
ZH切线坐标方位角：其中βp——左偏用“＋”，右偏用“－”（ZH换成HZ时，左偏用“－”，右偏用“＋”）。
二、计算缓和曲线切线坐标系各点坐标计算出缓和曲线起点坐标后即可按式4.8.2计算各中线点坐标。
三、计算施工坐标系坐标切线坐标系转换为施工坐标系需要进行坐标平移和转轴计算，当转向角为右时按式（4.9.7）、（4.9.8）计算；当转向角为左时按式（4.9.9）、（4.9.10）计算。
（1）当转向角为右时：（2）当转向角为左时：式中 Xi ，Yi——路线统一坐标系坐标；x i ，yi——切线坐标；α——转向点之间的切线方位角。
【例4.9.1】如图4.9.2所示，起点P处半径RP ＝9 579.228 m，桩号lP＝0＋889.975，XP ＝19 698.065，YP＝28 469.399，起点的切线方位角αP＝82°34′06″，缓和曲线参数A＝60。
与缓和曲线相接的圆曲线半径R＝55 m，公切点的桩号lGQ＝K0＋824.896试计算K0＋860的坐标。
图4.9.2 非完整缓和曲线【解】（1）计算ZH的桩号和XZH ，YZH：（左偏）用“＋”：（2）计算αZH切线方位角：（3）计算K0＋860坐标：＋860点切线坐标系坐标：x＝30.30 m，y＝1.293 m（计算过程略）＋860点施工坐标系坐标：。
[转]缓和曲线、竖曲线、圆曲线、匝道（计算公式）来源：王维超的日志一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：xy②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x0时sgn(x)=1，当x=0时sgn(。
圆曲线中边桩坐标计算公式： L=F-H；注：L---所求点曲线长；F---所求点里程；H---圆曲线起点（ZY点桩号里程）X=XZY+2×R×SIN（L÷2R）×COS｛α±(L÷2R)｝+S×COS｛α±(L÷R)+M｝; Y =YZY+2×R×SIN（L÷2R）×SIN｛α±(L÷2R)｝+S×SIN｛α±(L÷R)+M｝. 注：α---线路方位角；M---所求边桩与路线的夹角；S---所求边桩至中桩的距离；"±"---曲线左偏取“-”右偏取“+”；当S=0时为中桩坐标。
经高速公路施工一线使用效果很好。
记住在公式中加入Excel的Radians（）函数将度转为弧度即可轻松方便地使用，从ZY点坐标准确快速推算地计算出整条圆曲线。
注意要分清左偏右偏两种情况。
高速公路线路坐标计算公式:高速公路的一些线路坐标、高程计算公式(缓和曲线、竖曲线、圆曲线、匝道)一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K③曲线终点桩号：K1④曲线起点坐标：x0，y⑤曲线起点切线方位角：α⑥曲线起点处曲率：P(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x<0时sgn(x)=-1，当x>0时sgn(x)=1，当x=0时sgn(x)=0。
公路卵形曲线任意点坐标和切线方位角的计算方法
张玲玲;张志伟
【期刊名称】《兰州交通大学学报》
【年(卷),期】2007(026)001
【摘要】针对公路卵形曲线段上任意点坐标和过该点的切线方位角的计算、测设问题,结合工程实例,将卵形曲线转化为完整缓和曲线的一部分,进而推导了简洁、实用、易懂的计算公式.此种计算公式在应用计算机编程计算方面也比较实用.
【总页数】3页(P86-88)
【作者】张玲玲;张志伟
【作者单位】兰州交通大学,土木工程学院,甘肃,兰州,730070;中铁十三局集团,第五工程有限公司,吉林,长春,130033
【正文语种】中文
【中图分类】TB22
【相关文献】
1.道路缓和曲线任意点坐标及方位角的计算方法 [J], 樊志军
2.卵形曲线要素及其上任意点坐标的严密算法 [J], 任克林
3.应用弦长与弦方位角、切线方位角推算公路曲线坐标 [J], 翁黎辉
4.非对称缓和平曲线任意点坐标及方位角计算 [J], 马志平
5.道路卵形回旋线任意点坐标及方位角计算方法 [J], 叶松林
因版权原因，仅展示原文概要，查看原文内容请购买。
如何将直曲表元素转换为线元法所需要的元素（起点坐标，方位角）？在此现感
谢各位前辈了！…………………………………………………………
谢谢发贴：+4 分【测量空间】[0
本文可共享补充点击修改共享补充New!查看楼主其它文章<<返回→回复内容只查看楼主与本人回复
沙发：duzhitao11-1-10 16:5
计算呀
2楼：清晰楼主11-1-10 20:24
能具体说说吗？谢谢！
3楼：gmh45345311-1-13 9:32
可以用卡西欧计算器计算，也可以用软件计算，你的程序是线元法的吧，其实主要是计算出分段曲线的切线方位角就可以了，之后自己编个EXCEL表就哦了
4楼：清晰楼主11-1-13 14:59
前辈你有没有具体的手算方法或公式给我发一份，谢谢！
5楼：zhangliwei020211-1-14 16:16评：+8
分
计算看看
6楼：yuan198991011-1-15 7:53我也来学习学习，如果有也发一份给我252149547@ 7楼：123hezheng11-1-17 20:48我也来学习一下有的话发289699412@谢谢啦
8楼：半边书生11-1-19 20:57直线上的切线方位角不变
缓和曲线的转角=Ls/2/R（弧度）
圆曲线的转角=Lc/R（弧度）
所以，已知起点切线方位角为A(弧度)的情况下
ZH点的切线方位角=A
HY点的切线方位角=A+Ls/2/R
YH点的切线方位角=A+Ls/2/R+Lc/R
HZ点的切线方位角=A+Ls/R+Lc/R，同时应与本交点到下一交点的坐标方位角相等。
上式中，Ls为缓和曲线长，Lc为圆曲线长，R为圆曲线半径，曲线左偏时加负号。
各主点的坐标相信你如果懂积木法算桩坐标的话应该都可以计算得出，同时记得将HZ 点的坐标计算值和交点法算得的坐标相较以检验。
9楼：公道翁11-1-29 16:42
分两步计算：1、计算曲线要素
P=S²÷(24R);Q=S÷2-S³÷(240R²);T=(P+R)tan|0.5B|+Q;L=πRB÷180+S
ZH(C)=A-T;HY(D)=C+S;YH(H)=C+L-S;HZ(G)=C+L
式中：F----方位角；A----交点桩号；B-----路线偏角（左偏为负，右偏为正），R----半径；S---缓和曲线长
T----切线长；L-----曲线长
2、计算方位角：ZH=F;HY=F+S÷2R;HZ=F+B;YH=HZ-S÷2R;(当F＜0时S÷2R为负，大于0时为正)
10楼：明学军11-2-8 20:20
8楼楼主：我用你的计算方法检查我已做过的隧道工，，YH点和HZ点不对啊，HY 点是对的，请你再核实一下，给我回复！谢啦，QQ：764207279
11楼：半边书生11-2-22 16:42
自己去下载吧
/down_view.asp?id=1279&author=%u534A%u8FB9%u4E66%u75 1F。
