沉积岩薄片分析方法实例与图鉴目录第一章碎屑岩的特征 (2)第一节碎屑岩的主要类型 (3)第二节碎屑岩的结构特征 (3)第三节碎屑岩的成岩作用 (4)第二章石英砂岩【S225】 (5)第一节手标本描述 (6)第二节镜下薄片鉴定 (6)第三节镜下细致特征分析 (7)第四节成因分析及古环境分析 (11)第三章长石砂岩【S224】 (12)第一节手标本描述 (13)第二节镜下薄片鉴定 (13)第三节镜下细致特征分析 (14)第四节成因分析及古环境分析 (18)第四章碳酸盐岩的特征 (19)第一节碳酸盐岩的主要类型 (20)第二节碳酸盐岩的颗粒类型 (20)第三节碳酸盐岩的结构分类 (20)第四节碳酸盐岩的成岩作用 (20)第五章鲕粒灰岩【B21】 (22)第一节手标本描述 (23)第二节镜下薄片鉴定 (23)第三节镜下细致特征分析 (24)第四节成因分析及古环境分析 (26)第六章白云岩【B24】和白云岩化的鲕粒灰岩【B39】 (27)第一节白云岩的镜下特征分析： (28)第二节白云岩化鲕粒灰岩的镜下特征： (30)第三节白云岩化鲕粒灰岩的成因分析及古地理分析 (30)编者：张一凡、刘一龙、郑锦浩、徐成笑1第一章碎屑岩的特征2第一节碎屑岩的主要类型按照碎屑岩颗粒粒径的大小，可以将碎屑颗粒划分为砾、砂、粉砂和泥四个级别，其相对应的岩石为砾岩、砂岩、粉砂岩和泥岩。
1.1 砾岩砾岩是指大于2mm的碎屑颗粒含量大于30%的一类粗碎屑岩。
砾岩可以根据磨圆度、大小、成分等分为不同的类型：(1)按磨圆度分两类：圆状和次圆状砾石大于50%称砾岩，棱角状和次棱角状砾石含量大于50%称角砾岩。
(2)按粒度分为四类：细砾岩(粒径2 ~ 10mm)；中砾岩(粒径10 ~ 100mm)；粗砾岩(粒径100 ~ 1000m)；巨砾岩(粒径> 1000mm)。
(3)按砾石成分分为两类：单成分砾岩（燧石岩砾岩、花岗岩砾岩）;复成分砾岩。
实习指导书岩浆岩薄片的观察与鉴定（三）二长玢岩和安山岩薄片鉴定和描述一、实验目的与要求1、复习薄片中所见的斜长石、正长石、普通辉石、普通角闪石、磷灰石、榍石、绿泥石等造岩矿物的光性特征；2、认识中性斜长石的各种环带结构类型；3、进一步熟悉并掌握在镜下观察岩浆岩薄片的方法及描述方法；二、实验内容观察以下岩石薄片：二长玢岩薄片、安山岩薄片三、实验指导(1)、二长玢岩薄片(参考实例)显微镜下观察：薄片号————斑晶：斜长石：40%，呈长方形或正方形断面的自形晶体，表面干净，无色透明，正低突起。
粒度2～4mm为主。
环带结构明显，发育钠长石律、肖钠长石律双晶及二者构成的联合双晶，少量斜长石具卡钠联晶，用最大消光角法及卡钠联晶法测得An＝39－46，为中长石。
基质：正长石：35％，半自形板柱状，粒径为1mm左右，具卡氏双晶。
因次生变化而变得较浑浊，单偏光下呈灰色，具浅褐红色调。
斜长石：10%，自形，干净透明，具环带结构，An＝35-40。
石英：5％，正低突起，无色透明，一级灰白—浅黄干涉色，呈不规则他形粒状充填在正长石的间隙中。
普通辉石：3％，略带浅黄绿，正高突起，具完全解理。
Ng ∧C＝45°，绿泥石化明显。
普通角闪石：4％，绿－黄绿色的明显多色性，Ng∧C＝21°，｛110｝解理完全，锐夹角56°。
黑云母：2％，褐黄－浅黄色，多色性明显，一组极完全解理，平行消光。
多与角闪石相伴出现。
副矿物：榍石：≥1％，正极高突起，浅褐黄色，菱形、平行四边形等形状。
高级白干涉色，除榍石外还有磁铁矿、磷灰石。
次生矿物：高岭石，绿泥石。
显微结构特征：似斑状结构，具环带结构的中长石斑晶为自形晶，基质中斜长石自形程度比正长石高，近似于二长结构。
在局部有石英，又似花岗结构。
显微构造：均一构造。
次生变化：正长石高岭土化，辉石具绿泥石化、蛇纹石化、碳酸盐化。
矿物结构顺序：榍石－斑晶斜长石－辉石等暗色矿物－正长石－石英－高岭石，绿泥石。
典型沉积岩薄片显微图册（160幅）含砂岩、粉砂岩、泥岩、火山角砾岩、熔结凝灰岩、凝灰岩、沉凝灰岩、石灰岩、白云岩、硅质岩等10种岩石薄片共160幅。
一砂岩01羌多幅甲住下二叠统曲地组下段实测剖面 5425-18中细粒钙质石英砂岩碎屑物：石英70%±，斜长石3%±，岩屑1%±，少量微斜长石、白云母，微量绿帘石、电气石。
胶结物：方解石25%±。
2×，单偏光（左）和正交偏光（右）中细粒砂状结构，碎屑物分选性较好，结构成熟度较高，成分成熟度高。
4×，单偏光（左）和正交偏光（右）碎屑物岩屑成分有硅质岩、长石石英岩。
10×，单偏光（左）和正交偏光（右）左图：重矿物电气石，磨圆粒状，粒径0.03～0.05mm。
10×，单偏光。
右图：重矿物绿帘石，磨圆粒状，粒径0.13mm。
10×，正交偏光胶结物具孔隙－基底式胶结，由方解石组成，粒径0.03～0.15mm。
10×，单偏光（左）和正交偏光（右）02物玛幅查尔康错那勒地层实测剖面NP16b1 细-中粒长石石英砂岩碎屑物：石英69%±，长石11%±，白云母2%±，绢云母3%±，褐铁矿1%±。
胶结物：基质绢云母7%±，胶结物硅质4%±、铁质4%±。
2×，单偏光（左）和正交偏光（右）细－中粒砂状结构，碎屑矿物粒径为0.1～0.5mm，以细粒较多，而中粒0.25～0.5mm的较少，次棱角—次圆状，分选程度一般。
4×，单偏光（左）和正交偏光（右）左图：碎屑物成分以石英为主，石英表面平滑，干涉色为一级灰白。
10×，正交偏光。
右图：碎屑物成分长石次之，表面多有不洁呈模糊状，可见钠长石双晶。
10×，正交偏光03物玛幅岗茹沟侏罗系多仁组—古近系江巴组剖面GP10b1白云质钙质中细粒岩屑石英砂岩岩石主要由粒度一般在0.5～0.1mm之间的石英硅质岩、绢云母板岩、灰岩、白云岩等碎屑被绢云母鳞片、微粒石英等杂基和硅质物、方解石、白云石、褐铁矿等胶结物呈孔隙式充填胶结组成。

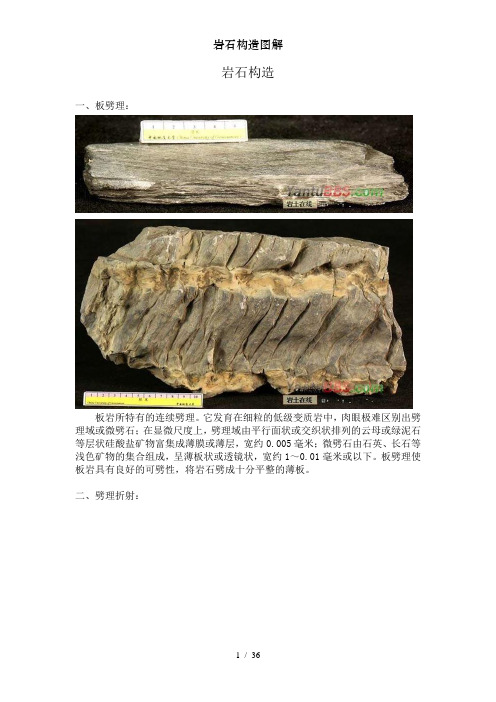

岩石构造一、板劈理：板岩所特有的连续劈理。
它发育在细粒的低级变质岩中，肉眼极难区别出劈理域或微劈石；在显微尺度上，劈理域由平行面状或交织状排列的云母或绿泥石等层状硅酸盐矿物富集成薄膜或薄层，宽约0.005毫米；微劈石由石英、长石等浅色矿物的集合组成，呈薄板状或透镜状，宽约1～0.01毫米或以下。
板劈理使板岩具有良好的可劈性，将岩石劈成十分平整的薄板。
二、劈理折射：强弱相间的岩层中,强硬层中的劈理和软弱层中的劈理以不同角度与层理相交，强硬层中为间隔劈理，与层理交角较大；软弱层中为连续劈理，与层理交角较小。
三、矩形石香肠：白云岩中的硅质条带拉断形成矩形石香肠，反映硅质能干层（强硬层）与白云岩软弱层之间的高粘性差。
（石香肠构造，各位可还记得～）不同力学性质互层的岩系受到垂直或近垂直岩层的挤压而形成。
软弱岩层被压向两侧塑性流动，夹在其中强硬岩层不易塑性变形而被拉断，构成平面上呈平行排列的长条状块段，即石香肠。
在被拉断的强硬岩层的间隔中，或由软弱层呈褶皱楔入，或由变形过程中分泌出的物质所充填。
四、透镜状石香肠：灰岩中相对强硬的白云岩形成的透镜状石香肠构造。
香肠体的两端有分泌的方解石充填，示压溶作用的存在。
五、挠曲：在水平或平缓的岩层中，由一般岩层突然变陡而表现出的膝状弯曲，或是由于岩层翘曲或其他和缓变形所形成的弯曲。
六、膝状褶皱：以早期板劈理为变形面发生褶皱，由左到右褶皱形式发生变化，既由膝状-箱状-圆弧状渐变过渡。
七、膝折：由一系列互相平行的膝折带组成的尖棱褶皱，称为膝折褶皱；两翼平直，转折端尖棱。
八、平缓褶皱：平缓褶皱是指翼间角小于180°、大于120°的褶皱。
九、开阔褶皱：翼间角为120°～70°的褶皱。
十、 W型对称褶皱：为石英岩中的W型对称褶皱。
中部褶皱较紧闭，向两侧逐渐开阔，褶皱转折端加厚，翼部减薄。
十二、不对称Ｎ型褶皱：不同褶皱层的褶皱形态的变化，强硬的硅质层（石英岩）具典型的相似褶皱的特点，较软弱的铁质层（富磁铁矿层）为顶厚褶皱。
文图/卢静（河北地质大学）显微镜下的岩石世界石头，在我们的生活中随处可见，它们组成了高耸的山脉、幽深的河谷、坚实的大地，是我们生存空间的基石。
各种各样的石头被地质学家称为岩石，它们记录了地球46亿年的形成与演化历史。
构成岩石的是矿物，它们是各种离子、原子、分子按照一定的规则“组装”在一起的物质，是连接微观世界和宏观世界的桥梁。
研究人员把岩石制成薄片放在偏光显微镜下观察，就可以准确识别出组成岩石的各种矿物，并由此打开一扇通往岩石微观世界的大门。
偏光显微镜的“魔法棒”显微镜主要是由像望远镜一样的镜头（目镜和物镜）、放置岩石薄片的物台和发光的光源组成。
偏光显微镜和普通的生物显微镜不同，它有上、下两个偏光镜以及单偏光、正交偏光和锥光3种工作系统。
那么岩石薄片是怎么制成的呢？首先，需要将岩石切割成像牛轧糖大小的块体，单面磨光后用特殊的胶水粘在载玻片上，再磨薄至约0.03毫米的厚度，粘上盖玻片，一个岩石薄片就做好了。
使用偏光显微镜观察岩石薄片时，光从显微镜下部透过物台上的小孔穿过薄片中的矿物，发生折射、反射、干涉等一系列光学现象，再进入“望远镜”，最后进入我们的眼睛。
由此，我们可以观察到各种各样的奇妙光学现象，这些现象是矿物的各种光学性质的反映。
自然界中大部分岩石可能都是黯淡无光、平凡无奇的，但是被制成岩石薄片放在偏光显微镜下观察却是另外一番景象，它们立刻变得色彩缤纷、熠熠生辉。
目镜上偏光镜物镜物台下偏光镜光源偏光显微镜结构示意图地理例如，矽（xī）线岩（下图）经过偏光显微镜这个“魔法棒”的“点拨”，从一个平凡的灰姑娘变成了光彩照人的公主（右图）。
这个神奇的转变是怎么发生的呢？这是因为矽线岩中的矿物在偏光显微镜的正交偏光系统下产生干涉现象，披上了“干涉色”这件五彩斑斓的外衣而变得美丽。
下面就让我们看看显微镜下的岩石还有哪些神奇的现象吧！在单偏光系统下，我们只使用显微镜的下偏光镜，可以观察到矿物的颜色。
旋转显微镜物台时，岩石薄片随之转动，我们会发现，有些矿物的颜色会发生变化。
实验(包含岩石薄片结构各种照片)
岩浆岩实验一
岩浆岩结构的概念;
根据矿物结晶程度、颗粒大小、自形程度、相互关系划分的主要结构类型；
典型结构的形成条件分析；构造的概念；主要构造类型。
●1、认识岩浆岩常见结构、构造特征；了解主要组的形成条件。
●2、了解岩浆岩组构观察描述内容、描述方法。
● 1、从相关薄片中观察以下结构类型：粒状镶嵌结构、辉长结构、反应边结构、粗玄结构、拉斑玄武结构、环带结构、蠕虫结构、斑状结构、熔蚀结构、暗化边结构、基质的安山结构
● 2、从相关标本中观察以下结构、构造类型：斑状结构、基质玻质结构、似斑状结构、文象结构、块状构造、粗粒花岗结构、条带状构造、斑杂构造、流线构造、流纹构造、气孔杏仁构造
岩浆岩实验二和三
预习内容 :
超基性岩类的化学成分、矿物成分、结构构造特征及主要岩石类型。
实习要求:
● 1、掌握岩浆岩手标本、薄片的观察内容、鉴定分析方法、描述记录一般格式
● 2、掌握超基性岩类的鉴别特征及定量分类命名标准
● 3、掌握橄榄石类、辉石类矿物的鉴定特征及超基性岩主要组构，如粒状镶嵌结构、网环结构、条带状构造等
● 4、认识透闪石、蛇纹石等次生矿物
实习内容:
● 1、对照参考材料，详细观察A11－001手标本及薄片。
学习岩浆岩观察鉴定的内容和方法，熟悉一般描述记录格式。
● 2、鉴定A11－018，并交鉴定报告。
● 3、观察下列岩石：条带状橄榄岩、透闪石化异剥橄辉岩、角闪辉石岩、含镍黄铁矿纯橄岩、含长斜辉角闪橄榄岩、蛇纹岩、条带状铬铁矿
岩浆岩实验四和五
预习内容：
基性岩类的化学成分、矿物成分、结构构造特征及主要岩石类型。
实习要求：
● 1、掌握基性岩类的主要鉴别特征及分类命名标准。
● 2、熟练掌握橄榄石类、辉石类、斜长石类矿物的鉴定特征、成分牌号测定方法。
掌握基性岩类常见的特征结构，如辉长结构、粗玄结构、拉斑玄武结构、反应边结构以及气孔杏仁构造等。
● 3、学习矿物结晶顺序的确定方法和岩石形成过程的分析方法。
实习内容：
● 1、详细鉴定A21－001及A23－003手标本及薄片。
并交鉴定报告。
● 2、观察下列岩石：辉长苏长岩、辉绿岩、碱性玄武岩（含二辉橄榄岩包体）、拉斑玄武岩、斜长岩、碱性辉长岩
岩浆岩实验六和七
预习内容：
中性岩类的化学成分、矿物成分、结构构造特征及主要岩石类型。
实习要求：
● 1、掌握中性岩类的鉴别特征及分类命名原则。
● 2、进一步熟悉辉石类、角闪石类、云母类、斜长石类矿物的鉴定特征。
认识常见副矿物磷辉石、榍石、锆石及次生矿物绿泥石、绿帘石、黝帘石、绢云母等。
● 3、熟悉半自形粒状结构、环带结构、熔蚀结构、暗化边结构、玻晶交织结构（安山结构）等。
实习内容：
● 1、详细鉴定A31－002及A34－001，并交鉴定报告。
● 2、观察下列岩石：
闪长岩、石英闪长岩、闪长玢岩、
黑云母安山岩、角闪安山岩、辉石安山岩
岩浆岩实验八和九
预习内容：
酸性岩类的化学成分、矿物成分、结构构造特征及主要岩石类型。
实习要求：
● 1、熟悉酸性岩类特征。
掌握由超基性、基性、中性到酸性岩类的变化规律。
● 2、掌握酸性岩类定量分类命名原则。
● 3、熟悉碱性长石的分类鉴定。
掌握特征花岗结构、似斑状结构及条纹结构、蠕虫结构、熔蚀结构、玻质结构、霏细结构、流纹● 4、熟悉喷出岩产状的鉴别标志。
实习内容：
● 1、详细鉴定A42－001及A46－001，并交鉴定报告。
● 2、观察下列岩石：
花岗岩、斑状花岗岩、花岗斑岩、流纹岩、
珍珠流纹岩、石泡流纹岩、流纹英安岩、
黑耀岩、珍珠岩、松脂岩、文象伟晶岩、细晶岩
岩浆岩实验十
预习内容：
碱中性、碱性、煌斑岩类的化学成分、矿物成分、结构构造特征及主要岩石类型。
实习要求：
● 1、了解碱中性、碱性、煌斑岩类的鉴别特征及分类命名原则。
● 2、认识碱性辉石、碱性闪石、似长石类等特征矿物。
认识斑杂状构造、粗面结构等结构类型。
实习内容：
● 1、详细鉴定A81－001，并交鉴定报告。
● 2、浏览下列岩石：
角闪正长岩、粗面岩、霓辉正长岩、
二长岩、正长斑岩、流霞正长岩、
闪辉正煌岩、闪斜煌斑岩。
