变电站线路保护及重合闸装置

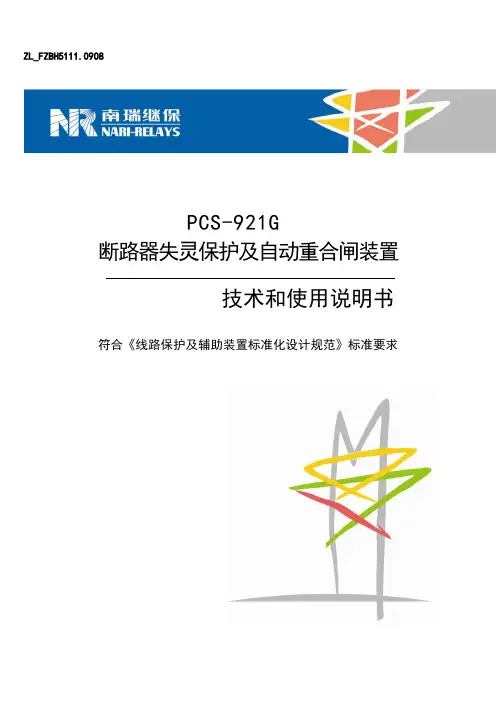

ZL_FZBH5111.0908PCS-921G断路器失灵保护及自动重合闸装置技术和使用说明书符合《线路保护及辅助装置标准化设计规范》标准要求南瑞继保电气有限公司版权所有R1.01本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：版本升级说明:对保护信号的输入输出做了说明，相关定值做了标记。

目录1．概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3装置特点 (1)2．技术参数 (3)2.1机械及环境参数 (3)2.2额定电气参数 (3)2.3主要技术指标 (3)3．软件工作原理 (5)3.1保护程序结构 (5)3.2正常运行程序 (5)3.3启动元件 (6)3.4断路器失灵保护 (7)3.5死区保护回路 (7)3.6瞬时跟跳回路 (8)3.7断路器三相不一致保护 (8)3.8充电保护 (8)3.9自动重合闸 (8)3.10保护与重合闸逻辑方框图 (10)4．硬件构成 (17)4.1装置硬件框图和配置图 (17)4.2机械结构与安装 (19)4.3面板布置图 (21)4.4背板布置图 (21)4.5输入输出定义 (22)4.6各插件简要说明 (23)5．定值内容及整定说明 (32)5.1通讯参数及整定说明 (32)5.2设备参数定值 (33)5.3保护定值及整定说明 (33)5.4功能软压板定值 (35)5.5GOOSE软压板定值 (36)5.6描述定值 (36)6．使用说明 (38)6.1指示灯说明 (38)6.2液晶显示说明 (38)6.3命令菜单使用说明 (40)6.4装置的运行说明 (43)7．调试大纲 (45)7.1试验注意事项 (45)7.2交流回路校验 (45)7.3输入接点检查 (45)7.4整组试验 (45)7.5输出接点检查 (47)7.6GOOSE调试大纲 (48)11．概述1.1 应用范围本装置适用于220KV 及以上电压等级的211结线与角形结线的断路器，符合国家电网公司颁布的《线路保护及辅助装置标准化设计规范》要求。

电力系统变电站的继电保护电力系统是一个复杂的系统，由许多电气设备组成，例如变电站、输电线路、变压器等。

为了保障电力系统的稳定运行，需要设置一些继电保护设备，对各种电气故障进行及时检测和处理。

变电站作为电力系统中既是输电又是配电的重要环节，具有较多的继电保护设备。

变电站的继电保护设备主要包括：电流互感器、电压互感器、保护继电器、故障录波器、自动重合闸装置等。

电流互感器主要是为了检测电流异常的情况，通常被用于电流差动保护。

它通过将高电流变压缩成可以接受的小电流，使得保护继电器能够实时检测发生的电流变化情况。

电流互感器在电力系统中的应用非常广泛，可以用于单相线路的保护、开关设备的保护、变压器的保护等。

保护继电器是电力系统中最常用的继电保护设备之一，它能够实时检测电气故障，并采取适当的措施避免电力系统受到损伤。

保护继电器包括：过流保护、距离保护、差动保护、接地保护等。

过流保护是指对电力系统中异常电流进行保护，可以防止电力系统因为负荷过大、短路故障等情况而受到损伤。

差动保护是指通过比较输入和输出电流的差异来检测电气设备是否发生短路，可以防止电力系统因短路故障而受到损伤。

故障录波器是指用来记录电力系统中异常电压、电流、功率等参数的设备，能够记录电气故障出现的时间、类型、位置、时序等信息，对于后期的故障分析和排除非常有用。

自动重合闸装置是指对电力系统中短暂的电气故障进行保护，可以自动地将断路器的开关自动重合，恢复电力系统的正常运行。

自动重合闸装置能够有效地避免人为错误操作、电力系统瞬间过载、瞬间短路等故障所引发的危险。

总之，变电站的继电保护设备是保障电力系统安全、稳定运行的重要设备，其正确、可靠的使用对于电力系统的安全、可靠运行具有重大的意义。

关于线路重合闸装置投退管理方式的分析关于线路重合闸装置投退管理方式的分析关键词：线路重合闸;分析;误投;操作引言：线路重合闸装置是电网重要的自动装置。

重合闸装置对提高供电可靠性和系统稳定、乃至提高输送功率都很有益处。

在电网调度日常工作中，由于带电作业、事故后强送线路、电网一次接线方式改变、系统稳定要求等原因常常涉及重合闸装置的投入和退出。

如果对线路重合闸装置投退管理方式方法不当，可能对电网运行留下隐患。

因为管理不当导致重合闸装置在事故状态下拒动的现象并不鲜见。

由于重合闸装置的问题还会影响到电网调度人员对事故的正确、快速判断，延误系统的恢复，因此有必要对线路重合闸装置投退管理方式方法进行进一步的分析探讨。

1违章操作导致重合闸拒动典型案例2故障现象：2009年6月10日4时47分，某网220kV大江线因雷击发生A相接地故障，海鹰变侧线路光纤电流差动保护、纵联距离保护快速动作，线路开关A相跳闸重合成功。

铜鼓电厂（终端站）侧线路光纤电流差动保护、纵联距离保护、纵联零序方向保护、距离Ⅰ段、工频变化量阻抗快速动作，线路2051开关三相跳闸不重合，铜鼓电厂4台机组同时与电网解列，甩负荷46MW。

故障分析：铜鼓电厂在中控室监控台完成对220kV大江线2051开关停电操作，进行220kV大江线线线路保护定检试验。

在保护传动试验过程中，对2051开关的合闸操作一直在开关测控柜现地完成。

定检结束后，铜鼓电厂在操作220kV大江线由检修状态转为运行状态过程中，没有将有关二次回路完全恢复到运行状态（2051开关测控柜的“就地、远方”把手仍置于“就地”位置），而是违反电气操作有关规定，在不经防误闭锁装置的条件下，在开关测控柜现地完成2051开关的手动合闸操作，将线路投入运行。

由于现地操作主要用于检修合开关，不能将双位置继电器KKJ置于合后位置，KKJ继电器仍保持在手动跳闸位置，KKJ常闭接点导通闭合，导致线路保护装置的“沟通三跳闭合重合闸”开入一直保持在“1”的导通状态，线路重合闸被闭锁，事故时2051开关三相跳闸不重合。

变电站继电保护及自动装置、对继电保护的基本要求1、继电保护及自动装置的定义：当电力系统中的电力元件线路、变压器、母线等）或电力系统本身发生了故障或危及其安全运行的事件时，能够向值班员及时发出警告信号、或者直接向所控制的断路器发出跳闸命令，以终结这些事件发展的设备。

2、继电保护的作用：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，故障元件免于遭到破坏，保证其他无故障部分迅速恢复正常运行。

（2）反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号、减负荷或跳闸。

3、继电保护的基本要求：（1）选择性：保护装置动作时仅将故障元件从电力系统中切除，使停电范围尽可能缩小，以保证系统中无故障部分继续运行。

保护装置不即：该动作时就不动作（如发生在下一段线路的故障，本段的保护就不应该动作跳闸）。

（2）快速性：保护装置应尽快将故障设备从系统中切除，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围。

（3）灵敏性：指保护装置在其保护范围内发生故障或不正常运行时的反应能力。

（4）可靠性：在规定的保护范围内发生应该动作的故障，保护装置应可靠动作，而在任何不应动作的情况下，保护装置不应误动。

二、变电站继电保护装置的分类：1、根据保护装置的作用，保护可分为：主保护、后备保护、辅助保护。

（1）主保护：为满足系统稳定和设备安全要求，能以最快速度有选择性地切除故障的保护。

（2 ）后备保护：当主保护或断路器拒动时，用来切除故障的保护。

后备保护又分为：远后备保护：当主保护拒动时，由相邻电力设备或线路的保护来实现的后备保护。

近后备保护：当主保护或断路器拒动时，由本电力设备或线路的另一套保护来实现的后备保护。

（3 ）辅助保护：为补充主保护与后备保护的性能或当主保护与后备保护退出运行时而起作用的保护。

例如：断路器三相不一致保护、充电保护等。

2、根据保护的动作原理不同，保护可分为：（1）反映电流变化的电流保护：如过流保护；（2）反映电压变化的电压保护：如低电压、过电压等；（3）同时反映电流和电压变化的保护：1）复合电压（低电压、负序电压、零序电压）闭锁的过流保护：在电流保护的基础上，加装电压闭锁元件，只有电压和电流都满足条件时，保护才动作出口，这样可以提高保护的灵敏度。

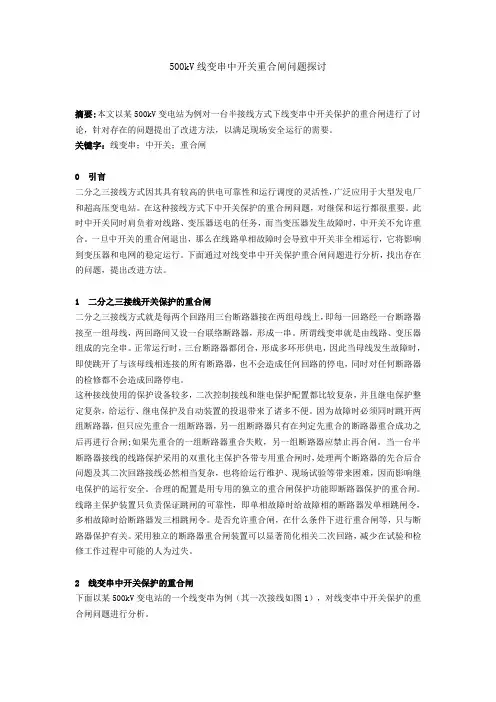

500kV线变串中开关重合闸问题探讨摘要:本文以某500kV变电站为例对一台半接线方式下线变串中开关保护的重合闸进行了讨论，针对存在的问题提出了改进方法，以满足现场安全运行的需要。

关键字：线变串；中开关；重合闸0 引言二分之三接线方式因其具有较高的供电可靠性和运行调度的灵活性，广泛应用于大型发电厂和超高压变电站。

在这种接线方式下中开关保护的重合闸问题，对继保和运行都很重要。

此时中开关同时肩负着对线路、变压器送电的任务，而当变压器发生故障时，中开关不允许重合。

一旦中开关的重合闸退出，那么在线路单相故障时会导致中开关非全相运行，它将影响到变压器和电网的稳定运行。

下面通过对线变串中开关保护重合闸问题进行分析，找出存在的问题，提出改进方法。

1 二分之三接线开关保护的重合闸二分之三接线方式就是每两个回路用三台断路器接在两组母线上，即每一回路经一台断路器接至一组母线，两回路间又设一台联络断路器，形成一串。

所谓线变串就是由线路、变压器组成的完全串。

正常运行时，三台断路器都闭合，形成多环形供电，因此当母线发生故障时，即使跳开了与该母线相连接的所有断路器，也不会造成任何回路的停电，同时对任何断路器的检修都不会造成回路停电。

这种接线使用的保护设备较多，二次控制接线和继电保护配置都比较复杂，并且继电保护整定复杂，给运行、继电保护及自动装置的投退带来了诸多不便。

因为故障时必须同时跳开两组断路器，但只应先重合一组断路器，另一组断路器只有在判定先重合的断路器重合成功之后再进行合闸;如果先重合的一组断路器重合失败，另一组断路器应禁止再合闸。

当一台半断路器接线的线路保护采用的双重化主保护各带专用重合闸时，处理两个断路器的先合后合问题及其二次回路接线必然相当复杂，也将给运行维护、现场试验等带来困难，因而影响继电保护的运行安全。

合理的配置是用专用的独立的重合闸保护功能即断路器保护的重合闸。

线路主保护装置只负责保证跳闸的可靠性，即单相故障时给故障相的断路器发单相跳闸令，多相故障时给断路器发三相跳闸令。

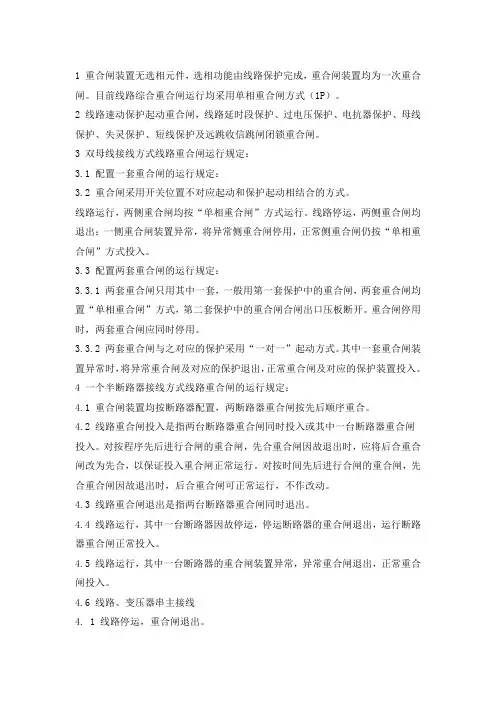

1 重合闸装置无选相元件，选相功能由线路保护完成，重合闸装置均为一次重合闸。

目前线路综合重合闸运行均采用单相重合闸方式（1P）。

2 线路速动保护起动重合闸，线路延时段保护、过电压保护、电抗器保护、母线保护、失灵保护、短线保护及远跳收信跳闸闭锁重合闸。

3 双母线接线方式线路重合闸运行规定：3.1 配置一套重合闸的运行规定：3.2 重合闸采用开关位置不对应起动和保护起动相结合的方式。

线路运行，两侧重合闸均按“单相重合闸”方式运行。

线路停运，两侧重合闸均退出；一侧重合闸装置异常，将异常侧重合闸停用，正常侧重合闸仍按“单相重合闸”方式投入。

3.3 配置两套重合闸的运行规定：3.3.1 两套重合闸只用其中一套，一般用第一套保护中的重合闸，两套重合闸均置“单相重合闸”方式，第二套保护中的重合闸合闸出口压板断开。

重合闸停用时，两套重合闸应同时停用。

3.3.2 两套重合闸与之对应的保护采用“一对一”起动方式。

其中一套重合闸装置异常时，将异常重合闸及对应的保护退出，正常重合闸及对应的保护装置投入。

4 一个半断路器接线方式线路重合闸的运行规定：4.1 重合闸装置均按断路器配置，两断路器重合闸按先后顺序重合。

4.2 线路重合闸投入是指两台断路器重合闸同时投入或其中一台断路器重合闸投入。

对按程序先后进行合闸的重合闸，先合重合闸因故退出时，应将后合重合闸改为先合，以保证投入重合闸正常运行。

对按时间先后进行合闸的重合闸，先合重合闸因故退出时，后合重合闸可正常运行，不作改动。

4.3 线路重合闸退出是指两台断路器重合闸同时退出。

4.4 线路运行，其中一台断路器因故停运，停运断路器的重合闸退出，运行断路器重合闸正常投入。

4.5 线路运行，其中一台断路器的重合闸装置异常，异常重合闸退出，正常重合闸投入。

4.6 线路、变压器串主接线4. 1 线路停运，重合闸退出。

4. 2 线路运行，变压器停运，且变压器双断路器运行，变压器保护全部退出，中间断路器重合闸装置仍正常投入。
