【JPD1647123S】外观设计【专利】

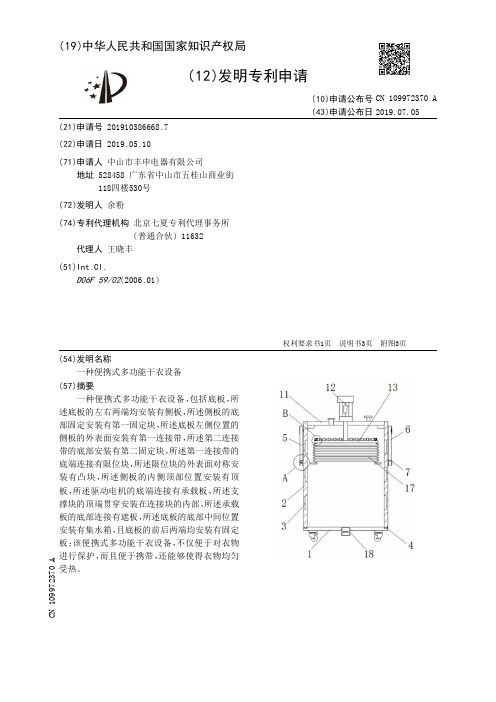

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910386668.7(22)申请日 2019.05.10(71)申请人 中山市丰申电器有限公司地址 528458 广东省中山市五桂山商业街118四楼530号(72)发明人 余粉　(74)专利代理机构 北京七夏专利代理事务所(普通合伙) 11632代理人 王晓丰(51)Int.Cl.D06F 59/02(2006.01)(54)发明名称一种便携式多功能干衣设备(57)摘要一种便携式多功能干衣设备，包括底板，所述底板的左右两端均安装有侧板，所述侧板的底部固定安装有第一固定块，所述底板左侧位置的侧板的外表面安装有第一连接带，所述第二连接带的底部安装有第二固定块，所述第一连接带的底端连接有限位块，所述限位块的外表面对称安装有凸块，所述侧板的内侧顶部位置安装有顶板，所述驱动电机的底端连接有承载板，所述支撑块的顶端贯穿安装在连接块的内部，所述承载板的底部连接有遮板，所述底板的底部中间位置安装有集水箱，且底板的前后两端均安装有固定板；该便携式多功能干衣设备，不仅便于对衣物进行保护，而且便于携带，还能够使得衣物均匀受热。

权利要求书1页 说明书3页 附图3页CN 109972370 A 2019.07.05C N 109972370A权　利　要　求　书1/1页CN 109972370 A1.一种便携式多功能干衣设备，包括底板(1)，其特征在于：所述底板(1)的左右两端均安装有侧板(2)，且侧板(2)的内部镶嵌安装有加热板(3)，所述侧板(2)的底部固定安装有第一固定块(4)，所述底板(1)左侧位置的侧板(2)的外表面安装有第一连接带(5)，且底板(1)右侧位置的侧板(2)的外表面安装有第二连接带(6)，所述第二连接带(6)的底部安装有第二固定块(7)，所述第一连接带(5)的底端连接有限位块(8)，且限位块(8)的内部安装有弹簧(9)，所述限位块(8)的外表面对称安装有凸块(10)，所述侧板(2)的内侧顶部位置安装有顶板(11)，且顶板(11)的上表面中间位置安装有驱动电机(12)，所述驱动电机(12)的底端连接有承载板(13)，且承载板(13)的上表面左右两端均固定安装有支撑块(14)，所述支撑块(14)的顶端贯穿安装在连接块(15)的内部，且连接块(15)的内侧焊接安装有压板(16)，所述承载板(13)的底部连接有遮板(17)，所述底板(1)的底部中间位置安装有集水箱(18)，且底板(1)的前后两端均安装有固定板(19)。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910391159.3(22)申请日 2019.05.11(71)申请人 中山市华宝勒生活用品实业有限公司地址 528458 广东省中山市五桂山商业大街9号(72)发明人 李红彪　(51)Int.Cl.B65D 1/40(2006.01)B65D 1/02(2006.01)(54)发明名称一种防滑容器(57)摘要本发明公开一种防滑容器，包括容器本体，所述容器本体外表面设有具有增加摩擦力作用的防滑结构，采用这种结构的防滑容器，不仅设计合理，易于生产，防摔性能高，而且使用起来也安全可靠，有利于广泛推广应用。

权利要求书1页 说明书3页 附图6页CN 110155451 A 2019.08.23C N 110155451A权　利　要　求　书1/1页CN 110155451 A1.一种防滑容器，其特征在于包括容器本体（1），所述容器本体（1）外表面设有具有增加摩擦力作用的防滑结构（2）。

2.根据权利要求1所述一种防滑容器，其特征在于所述防滑结构（2）全面或局部覆盖于容器本体（1）的外表面上。

3.根据权利要求2所述一种防滑容器，其特征在于所述防滑结构（2）由至少一条防滑条组合而成。

4.根据权利要求3所述一种防滑容器，其特征在于所述防滑结构（2）由防滑条交叉和/或平行连接而成。

5.根据权利要求3所述一种防滑容器，其特征在于所述防滑结构（2）由防滑条呈圆形和/或菱形连接而成。

6.根据权利要求4或5所述一种防滑容器，其特征在于相邻所述防滑条之间为粗条结合和/或细条结合方式设置。

7.根据权利要求6所述一种防滑容器，其特征在于所述防滑结构（2）表面呈凹形状和/或凸形状设置。

8.根据权利要求1所述一种防滑容器，其特征在于所述防滑结构（2）采用弹性材料或软质材料制成。

9.根据权利要求1所述一种防滑容器，其特征在于所述防滑结构（2）为一体成型设置。
