市政给水管管径(8篇)以下是网友分享的关于市政给水管管径的资料8篇，希望对您有所帮助，就爱阅读感谢您的支持。
篇一：市政给水管管径给水管材的选择：1.首先判断介质特性热水//////冷水热水1 根据管材的使用环境（条件）分级2 再根据设计压力PD选择管材S系列冷水直接根据管材公称压力PN选择管材S系列注意：不管冷热水因条件变化管材工作压力PS；设计压力PD；公称压力PN 之间有个调整系数m PD =0.7PN PS=0.6~0.8 PD给水管网的水利计算——————管径、水力损失、管网所需压力给水管网的水利计算的前提是：已知设计秒流量管径的确定：由水在管道内的经济流速确定生活给水管道的水流速度工程设计中可采用下列数值：ＤＮ１５～ＤＮ２０，ｖ＝０．６～１．０ｍ∕ｓ；ＤＮ２５～ＤＮ４０，ｖ＝０．８～１．２ｍ∕ｓ；ＤＮ５０～ＤＮ７０；ｖ≤１．５ｍ∕ｓ；ＤＮ８０及以上的管径，ｖ≤１．８ｍ∕ｓ。
给水管道水力计算的标准以一个给水龙头的用水流量0.2 L/S，为一个当量。
给水钢管水利计算表给水塑料管水利计算表查给排水课本第五版塑料管的管径流量表为什么用公称直径（DN）来表达给水钢管水利计算表此为住宅生活给水水利计算其中同时出流概率Ｕ（％）的计算要注意此为集体宿舍＼宾馆＼旅店＼中小学校＼公共厕所等生活给水设计秒流量计算公式为q=0.2α* 注意当量数的计算的设计秒流量得管径＼水力损失厨房需要几个当量/≤篇二：市政给水管管径给水医院、疗养院、幼儿园、养老院、办公楼、商场、图书馆、书店、客运站、航站楼、会展中心、中小学教学楼、公共厕所等建筑的生活给水设计秒流量，应按下式计算：⑴（无大便器延时自闭冲洗阀的给水管段）qg 0.2Ng① 3.0② 2.5⑵（有大便器延时自闭冲洗阀的给水管段，大便器延时自闭冲洗阀的给水当量均以0.5 计，计算得到的qg 附加1.20L /s 的流量后，为该管段的给水设计秒流量3.6.5.4）qg 0.2Ng 1.2① 3.0② 2.5住宅建筑的生活给水管道的设计秒流量普通住宅Ⅰ有大便器、洗涤盆U0参考值%：3~4Ⅱ有大便器、洗脸盆、洗涤盆、洗衣机、热水器和沐浴设备U0参考值%：2.5~3.5 III有大便器、洗脸盆、洗涤盆、洗衣机、集中热水供应( 或家用热水机组) 和沐浴设备U0参考值%：2~2.5q g=0.2 U N g住宅建筑的生活给水管道的设计秒流量计算表详见设计手册下P940附表A 1. U0=3.02. U0=3.52. U0=2.5管系列S4的热水（60℃）水力计算P1034① 2.5篇三：市政给水管管径给水管径选择管路直径最大流量限制1、支管流速选择范围0..8～1.2m/s。
建筑给排水管道管径的确定前言：本文根据《建筑给水排水设计规范》(GB50015-2003)（以下简称“规范”）的规定，通过计算，采用表格的形式列出了不同建筑给排水管道管径与卫生器具当量值之间的关系，及不同给水管材相互替换的规律，为设计工作提供了便利。
1.给水管道的管径：(1)计算原则：1. 本表以建筑给排水设计中常见的用水分散型公共建筑（如幼儿园、托儿所、养老院、门诊部、诊疗所、办公楼、商场、学校、医院、疗养院、休养所、集体宿舍2. 、旅馆、招待所、宾馆、客运站、会展中心、公共厕所等）为计算对象：3. 给水管道设计秒流量根据“规范”的规定，4. 按下式计算：q g=0.2αNg0.5式中的α值：建筑物名称α值幼儿园、托儿所、养老院 1.2门诊部、诊疗所 1.4办公楼、商场 1.5学校 1.8医院、疗养院、休养所 2.0集体宿舍、旅馆、招待所、宾馆 2.5客运站、会展中心、公共厕所 3.05. 管道流速按下表选定。
公称直径（mm）15～20 25～40 50～70 ≥80水流速度（m/s）≤1.0 ≤1.2 ≤1.5 ≤1.86. 关于管径：(1) 钢管、铸铁管已考虑锈蚀和沉垢的影响。
(2) 塑料管管径、管材系列根据《热塑性塑料管材通用壁厚表》（GB/T10798-2001）并已考虑到刚性与连接的要求。
(3) 不同(4) 管材的管径对照表：钢管公称DN15 DN20 DN25 DN32 DN40 DN50 DN70 DN80 DN100 DN125 DN150 直径铸铁管公称直径－－－－－DN50 DN70 DN80 DN100 DN125 DN150公称外径d20 d25 d32 d40 d50 d63 d75 －－－－热塑性塑料管壁厚 2.0 2.3 2.9 3.7 4.6 5.8 6.8 －－－－铝塑复合管公称外径d20 d25 d32 d40 d50 d63 d75 －－－－钢塑给水复合管公称直径DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 说明：上表中“热塑性塑料管”为S5系列的规格；“铝塑复合管”为铝管搭接焊式铝塑复合管的规格。
小区排污管大小标准计算
①怎样计算排水管的管径
1、绘制计算草图。
2、确定节点，并进行编号（阿拉伯数字）。
节点，有流量变化的版地方。
以最不利点为权起始点。
3、查表确定管段当量总数（当量，计算单位。
以污水池上的普通水龙头的出水量0.2L/S为一个当量）。
4、查表确定管径，并根据现场实际情况进行修正。
②给排水管径的计算公式
管径计算公式：d=18.8×[(q/u)(0.5)]=18.8×[sq rt(q/u)]
排水管主要承担雨水、污水、农田排灌等排水的任务。
回排水管分为塑答料排水管、混凝土管(CP)和钢筋混凝土管(RCP)。
排水管排水管规格有管内径DO(100mm--3000mm)，长度
LO(1m--20m)压力指数，Ⅰ级Ⅱ级Ⅲ级口径分为:平口、企口、承插口、双插口、钢承口。
管道的压力规定：
(1)PVC给水管道所示的压力均表示为公称压力，用M pa表示，1Mpa≈10kgf/cm2即管材在20℃条件下，输送介质的工作压力。
但随着介质的温度的升高(不得输送>50℃的介质)工作压力随之减小，这从客观上在选择给水管道须考虑足够的压力的安全系数。
(2)给水管材的公称压力规定为：0.6Mpa、0.8Mpa、1.0Mpa、
1.25Mpa、1.6Mpa等5种。

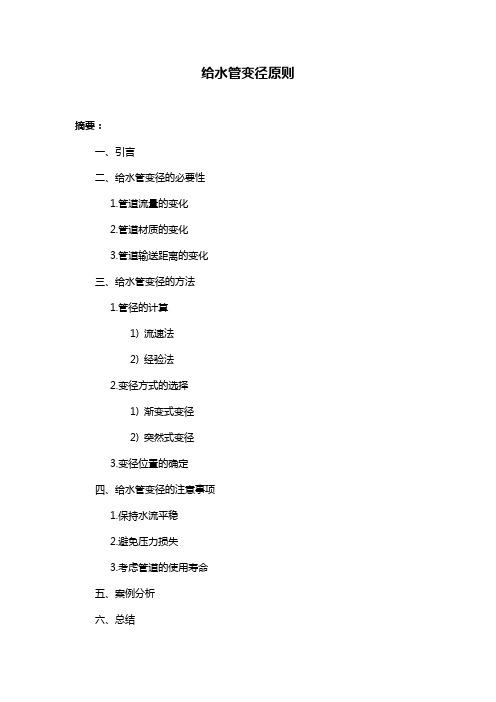

给水管变径原则摘要：一、引言二、给水管变径的必要性1.管道流量的变化2.管道材质的变化3.管道输送距离的变化三、给水管变径的方法1.管径的计算1) 流速法2) 经验法2.变径方式的选择1) 渐变式变径2) 突然式变径3.变径位置的确定四、给水管变径的注意事项1.保持水流平稳2.避免压力损失3.考虑管道的使用寿命五、案例分析六、总结正文：一、引言给水管是城市供水系统中不可或缺的部分，它承担着将水源输送到各个居民点的任务。
在实际的运行过程中，由于各种因素的影响，给水管往往需要进行变径。
本文将介绍给水管变径的原则，以期为供水行业从业者提供参考。
二、给水管变径的必要性1.管道流量的变化随着城市的发展，居民用水量不断增加，给水管道需要承受更大的流量压力。
在这种情况下，如果管道直径不变，可能导致水流速度过快，压力损失增大，甚至可能影响供水稳定性。
因此，进行管道变径是必要的。
2.管道材质的变化在供水系统中，不同材质的管道具有不同的承压能力和使用寿命。
当管道材质发生变化时，为了保证供水安全，需要对管道进行变径。
3.管道输送距离的变化在供水系统中，管道输送距离的远近会影响水压。
当输送距离增加时，水压降低，可能导致供水不足。
通过管道变径，可以改善水流状态，提高供水能力。
三、给水管变径方法1.管径的计算管径的计算有多种方法，常用的有流速法和经验法。
1) 流速法：根据水流速度、水质条件和管道材质等因素，确定合适的流速。
然后根据流速和管道截面积的关系，计算出管径。
2) 经验法：根据工程经验，按照一定比例调整管道直径。
例如，当管道输送距离增加时，可以采用加大管道直径的方法来提高供水能力。
2.变径方式的选择1) 渐变式变径：在管道长度方向上，直径逐渐发生变化。
这种方式的优点是水流过渡平稳，压力损失较小；缺点是制作和安装难度较大。
2) 突然式变径：在管道某一点突然改变直径。
这种方式的优点是制作和安装简单；缺点是水流过渡不平稳，压力损失较大。
给排水系统中的水力计算与管径选择水力计算是设计给排水系统中不可或缺的一项工作。
通过合理的水力计算，可以确定给排水管道的管径大小，以确保系统正常运行并满足设计要求。
本文将介绍给排水系统中的水力计算方法和管径选择准则。
一、给排水系统的水力计算方法在给排水系统中，水力计算通常包括两个关键参数：流量和水力损失。
流量是指液体在管道中的体积流动率，而水力损失则是液体在流动过程中由于阻力而损失的能量。
下面是一些常用的水力计算方法：1. Manning公式Manning公式是用于计算开放渠道中流速和水深之间的关系的经验公式。
在给排水系统中，这个公式可以用于计算自由涌流的流速，从而确定水流在管道中的流量。
2. Hazen-Williams公式Hazen-Williams公式是一种常用的计算给排水系统中水力损失的公式。
它通过管道材料的粗糙度系数、管道长度和流量来估算水力损失。
这个公式适用于中小口径管道和常规流量条件下的水力计算。
3. Darcy-Weisbach公式Darcy-Weisbach公式是一种基于雷诺数的计算方法，更适用于大口径管道和复杂流量条件下的水力计算。
该公式考虑了液体的粘度和摩擦阻力，可以更准确地计算水力损失。
二、管径选择准则正确的管径选择对于给排水系统的正常运行至关重要。
通常情况下，管径的选择应满足以下准则：1. 最小速度准则为了避免给排水系统中的沉积物沉淀，需要保证流速不低于一定的限制值。
通常情况下，给水系统的最小速度为0.6 m/s，排水系统的最小速度为0.9 m/s。
2. 最大速度准则过高的流速会导致水流对管道产生冲击和噪声，并增加管道的磨损和压力损失。
因此，给排水系统的设计速度应控制在一定的范围内，一般为1.5-3 m/s。
3. 总阻力准则给排水系统中的管道总阻力应小于一定的限制值，以确保系统能够正常运行。
总阻力包括管道阻力和局部阻力。
管道阻力可以通过水力计算得出，而局部阻力则包括弯头、三通、阀门等附件带来的额外阻力。
给水管径计算公式
给水管径计算公式一：
D=
D------- 管道的计算内径（单位：米）
V秒----- 通过管道的流量（单位：米3/秒）
π----- 常数：3.14
W----- 通过管道的流体速度（单位：米/秒）一般取 1.5~2.0米/秒
给水管径计算公式二：Array式中: Dι----某一管段的供水直径(mm)
Qι----该管段的用水量(L/s)
μ-----管网中水流速度(m/s);一般取经济流速1.5~2.0米.
根据计算而得的某一管段的最大用水量Qι，再将μ=1.5m/s和2.0m/s分别代入公式，则可计算出两个管径，选择两个计算管径中间的标准规格的水管即可；如果没有这种规格的水管，也可选用直径接近的水管。
给水管径计算公式三：
标称管径DN的单位mm（毫米）、流速u的单位m/s（米／秒）、流量q的
单位m3/h（立方米／小时）。
给水允许流速u：DN≥500时，u为0.5～1.5m/s、DN＜500时，u为1.5～3m/s。
管径计算公式：
d=18.8×[(q/u)^(0.5)]=18.8×[sqrt (q/u)]
根据d的数值选择与其最接近的标称管径的给水管。
建筑给排水管道管径的确定前言：本文根据《建筑给水排水设计规范》(GB50015-2003)（以下简称“规范”）的规定，通过计算，采用表格的形式列出了不同建筑给排水管道管径与卫生器具当量值之间的关系，及不同给水管材相互替换的规律，为设计工作提供了便利。
1.给水管道的管径：(1)计算原则：1. 本表以建筑给排水设计中常见的用水分散型公共建筑（如幼儿园、托儿所、养老院、门诊部、诊疗所、办公楼、商场、学校、医院、疗养院、休养所、集体宿舍2. 、旅馆、招待所、宾馆、客运站、会展中心、公共厕所等）为计算对象：3. 给水管道设计秒流量根据“规范”的规定，4. 按下式计算：q g=0.2αNg0.5式中的α值：建筑物名称α值幼儿园、托儿所、养老院 1.2门诊部、诊疗所 1.4办公楼、商场 1.5学校 1.8医院、疗养院、休养所 2.0集体宿舍、旅馆、招待所、宾馆 2.5客运站、会展中心、公共厕所 3.05. 管道流速按下表选定。
公称直径（mm）15～20 25～40 50～70 ≥80水流速度（m/s）≤1.0 ≤1.2 ≤1.5 ≤1.86. 关于管径：(1) 钢管、铸铁管已考虑锈蚀和沉垢的影响。
(2) 塑料管管径、管材系列根据《热塑性塑料管材通用壁厚表》（GB/T10798-2001）并已考虑到刚性与连接的要求。
(3) 不同(4) 管材的管径对照表：钢管公称DN15 DN20 DN25 DN32 DN40 DN50 DN70 DN80 DN100 DN125 DN150 直径铸铁管公称直径－－－－－DN50 DN70 DN80 DN100 DN125 DN150公称外径d20 d25 d32 d40 d50 d63 d75 －－－－热塑性塑料管壁厚 2.0 2.3 2.9 3.7 4.6 5.8 6.8 －－－－铝塑复合管公称外径d20 d25 d32 d40 d50 d63 d75 －－－－钢塑给水复合管公称直径DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 说明：上表中“热塑性塑料管”为S5系列的规格；“铝塑复合管”为铝管搭接焊式铝塑复合管的规格。
给水管管径的计算方法
流体在一定时间内通过某一横断面的容积或重量称为流量。
用容积表示流量单位是L/s或（m3/h）；用重量表示流量单位是kg/s 或t/h。
流体在管道内流动时，在一定时间内所流过的距离为流速，流速一般指流体的平均流速，单位为m/s。
流量与管道断面及流速成正比，三者之间关系：
Q = (πD2)/4·v·3600 (m3/ h )
式中Q —流量（m3/h或t/h ）；
D —管道内径（m）；
V —流体平均速度（m/s）。
根据上式，当流速一定时，其流量与管径的平方成正比，在施工中遇到管径替代时，应进行计算后方可代用。
例如用二根DN50的管代替一根DN100的管是不允许的，从公式得知DN100的管道流量是DN50管道流量的4倍，因此必须用4根DN50的管才能代用DN100的管。
暖通南社
给水管道经济流速：
影响给水管道经济流速的因素很多，精确计算非常复杂。
对于单独的压力输水管道，经济管径公式：
D=（fQ^3)^[1/(a+m)]
式中：f—经济因素，与电费、管道造价、投资偿还期、管道水头损失计算公式等多项因素有关的系数；Q—管道输水流量；a—管道造价公式中的指数；m—管道水头损失计算公式中的指数。
为简化计算，取f=1，a=1.8，m=5.3，则经济管径公式可简化为：
D=Q^0.42
例：管道流量22 L/S，求经济管径为多少？
解：Q=22 L/S=0.022m^3/s
经济管径D=Q^0.42=0.022^0.42=0.201m，所以经济管径可取200mm。
水头损失：
没有压力与流速的计算公式，管道的水力计算包括长管水力计算和短管水力计算。
区别是后者在计算时忽略了局部水头损失，只考虑沿程水头损失。
（水头损失可以理解为固体相对运动的摩擦力）
以常用的长管自由出流为例，则计算公式为：
H=(v^2*L)/(C^2*R),
其中H为水头，可以由压力换算，L是管的长度，v是管道出流的流速，R是水力半径R=管道断面面积/内壁周长=r/2，C 是谢才系数C=R^(1/6)/n。
给水管径选择：
1、支管流速选择范围0..8～1.2m/s。
2、干管流速选择范围1.2～2m/s。
3、管段压力降选择范围0.3～0.5kgf/cm2。
【3～5m扬程】镀锌管是按内径计算的,内径15mm=4分管,20mm=6分,25mm=1寸;PPR管/铝塑管则是按内径计算的,16mm 也就相当于3分管,20mm差不多相当于4分的镀锌管径
一般工程上计算时，水管路，压力常见为0.1-0.6MPa，水在水管中流速在1-3米/秒，常取1.5米/秒。
流量=管截面积×流速=0.002827×管径^2×流速(立方米/小时)^2：平方。
管径单位：mm
管径=sqrt(353.68×流量/流速)
sqrt：开平方
饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
如果需要精确计算就要先假定流速，再根据水的粘度、密度及管径先计算出雷诺准数，再由雷诺准数计算出沿程阻力系数，并将管路中的管件（如三通、弯头、阀门、变径等）都查表查出等效管长度，最后由沿程阻力系数与管路总长（包括等效管长度）计算出总管路压力损失，并根据伯努利计算出实际流速，再次用实际流速按以上过程计算，直至两者接近（叠代试算法）。
因此实际中很少友人这么算，基本上都是根据压差的大小选不同的流速，按最前面的方法计算。
一般一户的话，取三个人或者4个人，按照卫生间，厨房设备取用水量，设备比较齐全的去200-300L/人*天，设备比较简单的，就取150-250L/人*天。
住宅按24小时使用设计，（除以24就是每小时平均用水量）再乘以修正系数，就是最大秒流量，（用水高峰，比如中午的时候）也就是说你秒流量=（100户*4个人*200L/人*天）/（24h*3600s/h）*2.5=2.31485L/S，这个就是给水主干管的流量。
