螺旋桨静平衡仪测量仪
检验平衡标准
CDKHSK- A -001 编写:2013-4-15
CDKHSK
前言
本标准的定立是专对螺旋桨的专用设备,“螺旋桨静平衡测量仪”制定检验标准,且只对本设备有效.
编写:2013-4-15
1.范围
本标准规定了螺旋桨专用静平衡测量仪的几何度检验和工作精度的要求及检验方法.
本标准适用于螺旋桨的范围为:15T~30T(螺旋桨的自身重量)且螺旋桨的轴孔直径<220mm.
2.螺旋桨专用静平衡测量仪本身机械精度检查
见机械精度检验表
3. 螺旋桨静平衡检验要求:
3.1:螺旋桨平衡说明
当螺旋桨每一叶片的重量或相邻两叶间的夹角不等时,就产生整个螺旋桨重心不在旋转轴线上的静力不平衡现象.若不加以平衡就会影响螺旋桨的工作性能,产生振动.其检验方法是,在螺旋桨锥孔中心装一根轴,把轴的两端放在水平的滚珠轴承支架上,加一重物(如用粘泥在较轻桨叶上)使螺旋桨处于随偶平衡状态,则加上的重量就是较重桨叶的多余重量。
这时,必须在较重桨叶上剔除此重量才能平衡。
多余重量需人为在从叶背上剔除,且面积要宽广些,务必使剔除后的表面匀顺光滑。
3.2:螺旋桨平衡度标准及标准计算公式
螺旋桨的静平衡度通用国际标准为螺旋桨自身重量的1%-2%,我国一般选择为2%.
推算公式如下:
编写:2013-4-15
X=G/RN2
X-桨叶允许遗留的最大不平衡重量(Kgf) G-螺旋桨重量(Kgf)
N-螺桨桨转速(r/min)
R-螺旋桨的平径(m)
编写:2013-4-15。
温馨小提示:本文主要介绍的是关于螺旋桨动平衡标准的文章,文章是由本店铺通过查阅资料,经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求,还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写,从而已达到各位的需求。
愿本篇螺旋桨动平衡标准能真实确切的帮助各位。
本店铺将会继续努力、改进、创新,给大家提供更加优质符合大家需求的文档。
感谢支持!(Thank you for downloading and checking it out!)阅读本篇文章之前,本店铺提供大纲预览服务,我们可以先预览文章的大纲部分,快速了解本篇的主体内容,然后根据您的需求进行文档的查看与下载。
螺旋桨动平衡标准(大纲)一、螺旋桨动平衡概述1.1螺旋桨动平衡的定义1.2螺旋桨动平衡的重要性1.3螺旋桨动平衡的相关标准及法规二、螺旋桨动平衡的基本原理2.1螺旋桨振动产生的原因2.2动平衡的基本概念2.3螺旋桨动平衡的数学模型三、螺旋桨动平衡试验方法3.1试验设备与仪器3.2试验条件与要求3.3试验步骤与操作方法四、螺旋桨动平衡的计算与评定4.1动平衡计算方法4.2动平衡评定标准4.3动平衡结果的处理与优化五、螺旋桨动平衡的修正措施5.1修正原理与方法5.2修正材料与工艺5.3修正效果的评价与验证六、螺旋桨动平衡的维护与管理6.1螺旋桨动平衡的日常检查与维护6.2螺旋桨动平衡的定期检测与评估6.3螺旋桨动平衡管理制度的建立与实施七、螺旋桨动平衡技术的发展与展望7.1螺旋桨动平衡技术的现状7.2螺旋桨动平衡技术的发展趋势7.3螺旋桨动平衡技术在未来的应用前景一、螺旋桨动平衡概述1.1 螺旋桨动平衡的定义螺旋桨动平衡是指在旋转过程中,螺旋桨各个部分的质量中心轴线与旋转轴线保持一致的状态。
动平衡的好坏直接影响到螺旋桨的使用寿命、工作效率以及整个系统的稳定运行。
动平衡包括静平衡和动平衡两个方面,静平衡是指在静止状态下,螺旋桨各个部分的质量中心轴线与旋转轴线重合;动平衡是指在旋转状态下,螺旋桨各个部分的质量中心轴线与旋转轴线无偏移。

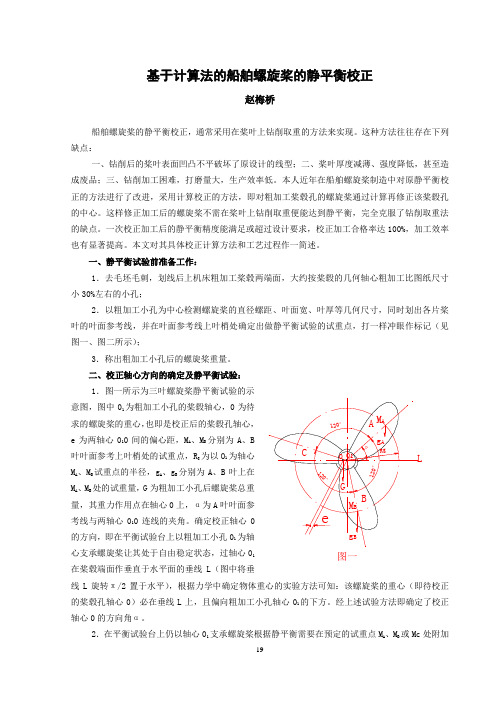

基于计算法的船舶螺旋桨的静平衡校正赵梅桥船舶螺旋桨的静平衡校正,通常采用在桨叶上钻削取重的方法来实现。
这种方法往往存在下列缺点:一、钻削后的桨叶表面凹凸不平破坏了原设计的线型;二、桨叶厚度减薄、强度降低,甚至造成废品;三、钻削加工困难,打磨量大,生产效率低。
本人近年在船舶螺旋桨制造中对原静平衡校正的方法进行了改进,采用计算校正的方法,即对粗加工桨毂孔的螺旋桨通过计算再修正该桨毂孔的中心。
这样修正加工后的螺旋桨不需在桨叶上钻削取重便能达到静平衡,完全克服了钻削取重法的缺点。
一次校正加工后的静平衡精度能满足或超过设计要求,校正加工合格率达100%,加工效率也有显著提高。
本文对其具体校正计算方法和工艺过程作一简述。
一、静平衡试验前准备工作:1.去毛坯毛刺,划线后上机床粗加工桨毂两端面,大约按桨毂的几何轴心粗加工比图纸尺寸小30%左右的小孔;2.以粗加工小孔为中心检测螺旋桨的直径螺距、叶面宽、叶厚等几何尺寸,同时划出各片桨叶的叶面参考线,并在叶面参考线上叶梢处确定出做静平衡试验的试重点,打一样冲眼作标记(见3e为两轴心M A、M BM A、M B的方向,线L旋转的桨毂孔轴心0)必在垂线L上,且偏向粗加工小孔轴心01的下方。
经上述试验方法即确定了校正轴心0的方向角α。
2.在平衡试验台上仍以轴心01支承螺旋桨根据静平衡需要在预定的试重点M A、M B或Mc处附加19和调整试重,使得该螺旋桨在任意位置均能处于静平衡状态,从而得到A、B叶上的静平衡试重gA、gB。
3.用螺距测量仪测量垂线L与A叶叶面参考线的夹角α及试重点的半径Rg。
三、校正偏心值的计算:1.图一所示,将垂线L置于水平,以01为轴心桨叶叶面参考线的夹角互成120°,根据力平衡原理,则有∑M01=0,得平衡方程:G×e - g A×R g Cosα- g B×R g Cos(120°- α)=0整理得:e = (1)或:Rg(g A Cosα- 1/2 g B Cosα+√3/2 g B Sinα)G2021e = (4)式中 :e ——校正轴心距离粗加工小孔轴心的偏心值; 铸造的大型螺旋桨,往往由于金属组织的不均匀性,以致桨叶上的不平衡重量增大,因而需校正的偏心值也增大。
某船航行状态螺旋式测风传感器风速误差分析姬延军;王平【摘要】测风传感器作为船舶导航系统的重要组成部分,其提供的风速信息是船舶安全航行的主要参数之一,就此对某船航行状态螺旋桨式测风传感器的风速误差进行了分析。
%Wind sensor as an important part of ship navigation system ,which provide wind information is one of the main param-eters of the safe navigation of the ship .In this paper ,the state of a ship propeller wind speed of wind sensor error is analyzed .【期刊名称】《机械管理开发》【年(卷),期】2015(000)002【总页数】3页(P28-29,33)【关键词】测风传感器;风速;误差分析【作者】姬延军;王平【作者单位】海军驻青岛造船厂军事代表室;山东省海洋环境监测技术重点实验室; 山东省科学院海洋仪器仪表研究所,山东青岛 266001【正文语种】中文【中图分类】U661.7引言风速风向测量对船舶航行、系泊、防台、救援等有重要的作用,其提供的风速信息更是船舶安全航行的主要参数之一。
某船上装有两台螺旋桨式测风传感器,但是由于安装位置的局限性,易被其他设备遮挡,从而影响其测量精度。
为了解误差情况,特在船上空间开阔处安装一超声波传感器,默认为无干扰影响,作为此次试验的基准传感器。
本文对航行状态下风速测量的误差进行了分析[1-3]。
1 仪器安装情况螺旋桨式测风传感器分别安装于舰船两侧桅杆上。
在艏05甲板的开阔区域焊接一基座,基座上安装一根长约9m的支撑杆,支撑杆周围由钢索牵引固定,超声波测风传感器安装于该支撑杆上(如图1所示)。
2 数据质量控制螺旋桨式测风传感器启动风速为1.0m/s,剔除基准传感器风速在1.6m/s以下的样本,保留样本量19.4万条。
风速仪表检定工操作规程
一、检定前的准备:
1、风硐室内应无障碍物。
检定时,关好门窗避免外界风流的影响。
2、风硐室应在5~23℃的环境下检定;测试室环境温度为25±5℃,检定一只风表环境温度变化不超过1℃。
3、测试室环境噪声≦70dB(A);风硐室的环境噪声≦85dB(A);
4、控制电源开关应在“分”位置。
5、对电机、电缆、行程开关、传动系统及打滑机构进行全面检查,检查各地脚是否松动。
6、擦洗风表。
二、检定项目和检定方法:
1、用目测法检查风表外观和运动零部件是否符合各项技术要求,若不符合要先进行修理。
2、检定前准备
2.1 将所需检定范围的主试验段和转换段联结,装好皮托管;
2.2 将被测风表放入主试验段夹具上,指针对准窗口。
3、检定步骤
3.1 将控制电源开关拨到“合”位置,红色指示灯亮;
3.2 打开风表检定系统电源开关,红色指示灯亮;
3.3 按变频器RUN键,绿色指示灯亮;
3.4 打开自动校验系统开关
3.5 开启打印机;打开计算机主机电源,进入测试系统,根据所检风表修改有关参数。
>3.6 参数修改完毕后,按F12键保存修改结果。
敲回车键进入工作状态,按照风表的检测范围选择F10,F9,F8(低、中、高速风表)键后,按F1自动检定,待七点检定完后,按C键绘出检定曲线,按P键打印曲线、证书或通知书以及原始记录表。
三、检定结果处理
根据有关规定判断该风表是否合格,并出示检定证书或检定结果通知书。
四、检定完毕后,关闭计算机及控制系统电源,取下风表。

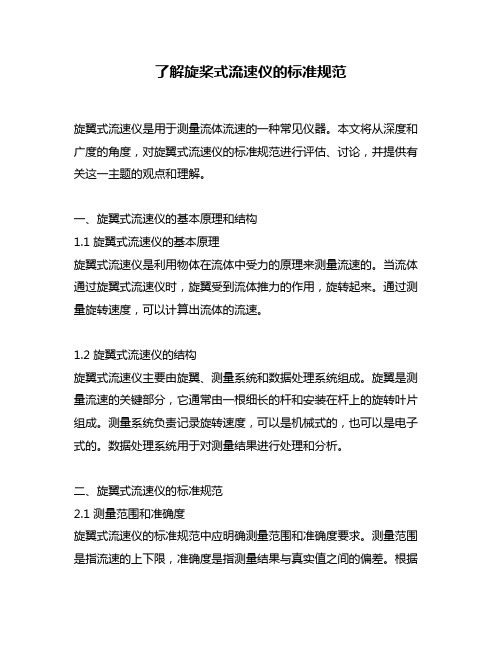

了解旋桨式流速仪的标准规范旋翼式流速仪是用于测量流体流速的一种常见仪器。
本文将从深度和广度的角度,对旋翼式流速仪的标准规范进行评估、讨论,并提供有关这一主题的观点和理解。
一、旋翼式流速仪的基本原理和结构1.1 旋翼式流速仪的基本原理旋翼式流速仪是利用物体在流体中受力的原理来测量流速的。
当流体通过旋翼式流速仪时,旋翼受到流体推力的作用,旋转起来。
通过测量旋转速度,可以计算出流体的流速。
1.2 旋翼式流速仪的结构旋翼式流速仪主要由旋翼、测量系统和数据处理系统组成。
旋翼是测量流速的关键部分,它通常由一根细长的杆和安装在杆上的旋转叶片组成。
测量系统负责记录旋转速度,可以是机械式的,也可以是电子式的。
数据处理系统用于对测量结果进行处理和分析。
二、旋翼式流速仪的标准规范2.1 测量范围和准确度旋翼式流速仪的标准规范中应明确测量范围和准确度要求。
测量范围是指流速的上下限,准确度是指测量结果与真实值之间的偏差。
根据应用领域的不同,旋翼式流速仪的测量范围和准确度要求也会有所不同。
2.2 环境适应性要求旋翼式流速仪在不同的环境中使用,需要具备一定的适应性。
标准规范中应包含环境适应性要求,如对温度、湿度、压力等环境条件的兼容性要求。
2.3 接口和数据输出格式旋翼式流速仪通常需要与其他设备或系统进行数据交互。
标准规范中应明确接口类型和数据输出格式,以确保旋翼式流速仪与其他设备的兼容性和数据传输的准确性。
2.4 标定和校准要求为确保旋翼式流速仪的准确性和可靠性,标准规范中应包含标定和校准的要求。
标定是指对旋翼式流速仪进行初次设定,校准是指对已经使用一段时间的旋翼式流速仪进行检验和修正。
三、观点和理解旋翼式流速仪是测量流体流速的重要工具之一。
标准规范对旋翼式流速仪的要求起到了指导作用,可以确保仪器的准确性、可靠性和适用性。
对于我个人而言,我认为旋翼式流速仪的标准规范应当注重以下几个方面:对测量范围和准确度的要求应根据具体应用场景进行细化。
风速仪的校准维护风速仪的日常维护及使用注意事项风速仪表属于安全防护、环境监测类的计量仪表,是我国计量法规定的强制性检定计量器具。
除出厂销售需要具备相应的校准报告,也需按JJG(建设)0001—1992《热球式风速仪检定规程》的要求每年定期到国家空调设备质量监督检验中心或者中国建筑科学讨论院建筑能源与环境检测中心进行定期校准,并依据其出具法定校准证书对仪器各方面进行调整以获得良好工作状态。
除保持日常数据的精准性外,日常维护使用中还要注意以下几点:1.禁止在可燃性气体环境中使用风速计。
2.禁止将风速计探头置于可燃性气体中。
否则,可能导致火灾甚至爆炸。
3.请依据使用说明书的要求正确使用风速计。
使用欠妥,可能导致触电、火灾和传感器的损坏。
4.在使用中,如遇风速计散发出异常气味、声音或冒烟,或有液体流入风速计内部,请立刻关机取出电池。
否则,将有被电击、火灾和损坏风速计的不安全。
5.不要将探头和风速计本体暴露在雨中。
否则,可能有电击、火灾和伤及人身的不安全。
6.不要触摸探头内部传感器部位。
7.风速计长期不使用时,请取出内部的电池。
否则,将电池可能漏液,导致风速计损坏。
8.不要将风速计放置在高温、高湿、多尘和阳光直射的地方。
否则,将导致内部器件的损坏或风速仪性能变坏。
9.不要用挥发性液体来擦拭风速计。
否则,可能导致风速仪壳体变形变色。
风速计表面有污渍时,可用柔嫩的织物和中性洗涤剂来擦拭。
10.不要摔落或重压风速计。
否则,将导致风速计的故障或损坏。
11.不要在风速计带电的情况下触摸探头的传感器部位。
否则,将影响测量结果或导致风速计内部电路的损坏。
风速仪的校准维护风速仪表属于安全防护、环境监测类的计量仪表,是我国计量法规定的强制性检定计量器具。
除出厂销售需要具备相应的校准报告,也需按JJG(建设)0001—1992《热球式风速仪检定规程》的要求每年定期到国家空调设备质量监督检验中心或者中国建筑科学讨论院建筑能源与环境检测中心进行定期校准,并依据其出具法定校准证书对仪器各方面进行调整以获得较佳工作状态。
螺旋桨式测风仪校准规范1范围本规范适用于螺旋桨式测风仪的校准。
2引用文件本规范引用下列文件:JJG 431-2014 轻便三杯风向风速表GB/T 24559-2009 海洋螺旋桨式风向风速计QX/T 8-2002 气象仪器术语QX/T 84—2007 气象低速风洞性能测试规范地面气象自动观测规范(第一版)中国气象局综合观测司 2019年9月凡是注日期的引用文件,仅所注日期的版本适用于本规范;凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本规范。
3术语和计量单位3.1风向 wind direction风的来向。
[QX/T 8—2002,定义5.4.2]3.2风速 wind speed单位时间内空气移动的距离。
[QX/T 8—2002,定义5.4.3]3.3螺旋桨式测风仪propeller anemometer利用一种始终迎风转动的螺旋桨旋转的快慢以测量风速的仪器。
3.4计量单位measurement unit风速计量单位为单位为米每秒(m/s);风向计量单位单位为度(°)。
4概述螺旋桨式测风仪是集风向风速测量功能于一体的测风仪,测风仪由风向组件、风速组件、壳体、安装杆、指北套件和信号变送器等部件组成,其外观示意如图1.1所示,组成结构如图1.2所示。
指北套件风速组件风向组件安装杆六极磁铁和轴环风向电位器拇指轮图1.1螺旋桨式测风仪外观示意图图1.2螺旋桨式测风仪结构图风速组件由螺旋桨、风速转轴、风速发电线圈等组成。
在风力作用下,螺旋桨转动,带动轴上的磁极旋转,在线圈中感应出正弦信号,其频率随风速的增大而线性增加。
风速与正弦频率信号的关系为:V=k ∙f式中V 为风速,单位为m/s ;k 为换算系数,单位为m/(s •Hz);f 为正弦频率,单位为Hz 。
风向组件由尾翼、风向转轴、风向电位器等组成。
当尾翼随风向转动时,转轴带动电位器的调节指轮转动,电位器的调节比例与风向对应,即0%~100%对应于0°~360°。
5计量特性*5.1 风速起动风速风速起动风速不超过1.2m/s 。
5.2 风速示值误差风速示值最大允许误差不超过±(0.5+0.03v)m/s ,其中v 为标准风速。
5.3 风向起动风速测风仪机身与风洞轴向夹角为15°或345°时,风向起动风速不超过1.5m/s 。
5.4 风向示值误差风向示值最大允许误差不超过±5°。
*注:以上指标不作为合格性判据,仅供参考。
6校准条件6.1 环境条件温度:(15~30)℃相对湿度:不大于85%大气压力:(500~1050)hPa6.2计量标准测量设备及其他设备测量设备及其他设备主要技术指标见表1表1 标准器及配套设备7校准项目和校准方法7.1校准项目校准项目及对应的校准方法条款见表2。
表2 校准项目表7.2校准方法7.2.1校准前准备7.2.1.1外观检查用目测的方法,对螺旋桨式测风仪的外观和结构进行检查并记录。
7.2.1.2标准器的安装将标准皮托静压管牢固安装在风洞试验段流场均匀区内,皮托静压管的总压孔应朝向风的来向,皮托静压管探头与风洞轴线平行。
皮托静压管的总压接头、静压接头分别与微差压计的测试端、参考端通过管路相连。
7.2.1.3螺旋桨式测风仪的安装将螺旋桨式测风仪垂直固定在风洞底座的水平旋转平台上,调节高度使螺旋桨式测风仪感应部分位于风洞试验段截面积中心位置,螺旋桨式测风仪位于皮托静压管测量探头后端(相对气流来向)。
螺旋桨式测风仪与皮托静压管探头的距离应不小于100mm。
7.2.2风速起动风速测试调节测风仪机身,使螺旋桨正对风的来向,且处于任意静止状态。
启动风洞,从零逐渐增大风速,记录螺旋桨开始并持续转动时的微差压计示值和工作段内温度、湿度及气压值,计算标准风速值(计算方法见附录A)。
重复上述步骤三次,取标准风速值的算数平均值作为风速的起动风速。
7.2.3风速示值风速测试点:2m/s、5m/s、10m/s、20m/s、30m/s、50m/s、70m/s。
也可根据要求自主选择测试点。
调节测风仪机身,使螺旋桨正对风的来向,且处于任意静止状态。
启动风洞,在每个风速测试点,风速稳定后,记录微差压计示值和工作段内温度、湿度及气压值,计算标准风速值(计算方法见附录A),同时记录螺旋桨式测风仪的风速示值作为该风速测试点的被测风速值。
各风速测试点风速示值误差计算见公式(1)。
∆' (1)v=v-v式中:v∆——风速示值误差,单位为米每秒(m/s);'v——被测风速值,单位为米每秒(m/s);v——标准风速,单位为米每秒(m/s)。
7.2.4风向起动风速测试将测风仪安装到风洞试验段内方向盘上,定北针对准0°,使机身与风洞轴向依次成15°、345°夹角,在每个位置启动风洞,从零逐渐增加风速,使尾翼起动,机身向0°方向转动,记录停止转动时夹角小于等于5°时的微差压计示值和工作段内温度、湿度及气压值,计算标准风速值(计算方法见附录A)。
重复上述步骤三次,取标准风速值的算数平均值作为风向的起动风速。
7.2.5风向示值风向测试点:0°、45°、90°、135°、180°、225°、270°、315°。
也可根据要求自主选择测试点。
将测风仪安装到标准方向盘上,定北针对准0°,转动机身,使测风仪输出值为0°。
然后按照风向测试点依次转动机身,读取标准风向值,同时记录螺旋桨式测风仪的风向示值作为被测风向值。
各风向测试点风向示值误差计算见公式(2)。
D-DD∆' (2)=式中:D∆——风向示值误差,单位为度(°);'D——被测风向值,单位为度(°);D——标准风向值,单位为度(°)。
7.2.6抗风强度测试将测风仪安装到风洞试验段内,风速逐步增加至90m/s,稳定时间10s,试验结束后测风仪应不断裂、不变形、性能不变。
8校准结果的表达校准结果应在校准证书上反映(校准证书内页格式参考附录D)。
校准证书至少应包括以下信息:a) 标题“校准证书”;b) 实验室名称和地址;c) 进行校准的地点(如果与实验室的地址不同);d) 证书的唯一性标识(如编号),每页及总页数的标识;e) 客户的名称和地址;f) 被校对象的描述和明确标识;g) 进行校准的日期,如果与校准结果的有效性和应用有关时,应说明被校对象的接收日期;h) 如果与校准结果的有效性应用有关时,应对被校样品的抽样程序进行说明;i) 校准所依据的技术规范的标识,包括名称及代号;j) 本次校准所用测量标准的溯源性及有效性说明;k) 校准环境的描述;l) 校准结果及其测量不确定度的说明;m) 对校准规范的偏离的说明;n)校准证书或校准报告签发人的签名、职务或等效标识;o)校准结果仅对被校对象有效性的声明;p)未经实验室书面批准,不得部分复制证书的声明。
9复校时间间隔建议螺旋桨式测风仪的复校时间间隔为1年。
但当发现风速、风向测量值出现异常时建议提前送校。
附录A 标准风速值计算方法A.1 用风洞试验段内的空气温度按公式(A-1)计算出饱和水汽压:⎪⎭⎫ ⎝⎛+++⨯=T D C BT AT w e k e 2……………..…..…..(A-1)式中:we —T 温度下的饱和水汽压,Pa ;T —试验段内空气温度,K ;k =1Pa ;A 、B 、C 、D 均为常数,其值如下: A = 1.2378847×10-5K -2 B = -1.9121316×10-2K -1 C = 33.93711047 D =-6.3431645×103KA.2 用风洞试验段内的空气温度、相对湿度和气压值按公式(A-2)计算出空气密度。
)378.0(11048353.303w He P T-⨯⨯=-ρ…………………..…..…..(A-2) 式中:T —试验段内空气温度,K ;P —试验段内气压,Pa ;H —试验段内空气相对湿度,用小数表示;we —T 温度下的饱和水汽压,Pa 。
B.3将空气密度值和微差压计示值代入公式(A-3)计算出标准风速值。
ρpkv 2=……………………………………………… (A-3)式中:v ——标准风速,单位为米每秒(m/s );ρ——空气密度,单位千克每立方米(kg/m 3);p ——微差压计示值,单位为帕(Pa );k ——皮托静压管系数。
附录B螺旋桨式测风仪校准记录(参考格式)校准人:核验人:校准日期:附录C校准证书(参考格式)校准证书封面格式式样(校准机构名称)Name for Institute of Calibration校准证书Calibration Certificate证书编号:字第号Certificate No.计量器具名称Name of Instrument型号规格Model/Type制造厂Manufacture器具编号No. of Instrument送检单位Applicant校准依据Calibration Regulation批准人Approved by(校准专用章) 核验员Stamp Inspected by校准员Calibration by校准日期年月日Date of Calibration 年月日地址(ADD): 邮编(Post Code): 电话(Tel): 传真(Fax): (内页第2页参考格式)(内页第3页参考格式)校准结果一、外观检查:五、抗风强度:(以下空白)附录D风速测量不确定度评定示例1概述1.1评定依据JJF1059.1-2012 测量不确定度评定与表示JJF***-2020螺旋桨式测风仪校准规范1.2标准设备和被测对象1.2.1 标准设备标准器及配套设备为皮托静压管检定装置,该套装置,主要技术指标见表1。
表1 标准器及配套设备主要技术指标1.2.2送校单位:华云升达(北京)气象科技有限责任公司器具名称:螺旋桨式测风仪型号规格:05106制造单位:华云升达(北京)气象科技有限责任公司1.3主要测量方法由风洞产生稳定均匀的空气流场,标准器和测风仪置于其流场中。
用标准皮托静压管感应风洞中流动空气的差压(总压和静压之差),并由微差压计测出压力值,通过该压力值及流场的空气密度,用伯努利方程得出风洞的流场风速,该风速作为流场的标准风速。
将螺旋桨式测风仪风速示值减去标准风速即为风速示值误差。
根据JJF***-2020螺旋桨式测风仪校准规范对校准点选择的要求,将校准点选择为:2m/s、5m/s、10m/s、20m/s、30m/s、50m/s、70m/s,并逐点分析不确定度。
