建筑外墙外立面雨水管设计

屋面雨水排水方式及雨水管的设计要求1.1.屋面雨水排水方式屋面雨水排水系统应迅速、及时地将屋面雨水排至室外雨水管渠或地面屋面雨水排水方式分为外排水和内排水两类。

外排水是指屋面不设雨水斗且建筑物内部没有雨水管道的雨水排放方式。

按屋面有无天沟，又分为檐沟外排水和天沟外排水两种方式。

檐沟外排水由檐沟、雨水斗、承雨斗及立管组成。

天沟外排水系统由天沟、雨水斗、排水立管及排出管组成。

内排水是指屋面设雨水斗且建筑物内部有雨水管道的雨水排放方式或排水系统。

内排水系统由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。

内排水系统按每根立管接纳的雨水斗的个数，分为单斗和多斗雨水排水系统两类，单斗系统一般不设悬吊管。

按雨水排至室外的方法,内排水系统可分为架空管排水系统和埋地管排水系统。

架空管内排水系统是通过架空管将雨水排人埋地管中，由于使用要求不同，又可分为敞开式和封闭式。

内排水系统两种。

(1)架空管排水系统将雨水通过架空管道系统直接引到室外排水管(渠)中，室内不设埋地管，可以避免室内冒水。

架空管道需用金属管材多，易产生凝结水，管系内不能排入生产废水。

(2)埋地管排水系统埋地管排水系统是通过架空管、立管将雨水接入室内埋地管排至室外，按使用要求又分敞开式和封闭式两种：1)敞开式内排水系统。

由架空管道将雨水引入室内埋地管的检查井中，然后由埋地管引至室外。

若设计和施工不当,会引起检查井发生冒水现象。

此种系统可使用非金属材料，并可排入生产废水。

2)封闭式内排水系统。

封闭式内排水系统是压力排水,埋地管在检查井内装设封闭的三通管，管口用盖封闭以防冒水。

封闭式排水系统用于不允许冒水的建筑物。

系统不能排入生产废水。

1.2.雨水管的设计要求(1)雨水量计算屋面雨水排水系统雨水量的大小是设计计算雨水排水系统的依据，其值与该地暴雨强度、汇水面积、以及径流系数有关。

1)设计降雨强度应按当地或相邻地区暴雨强度计算确定。

建筑屋面、建筑物基地、居住小区的雨水管道的设计降雨历时，可按下列规定确定：A.屋面雨水排水管道设计降雨历时按5min计算。

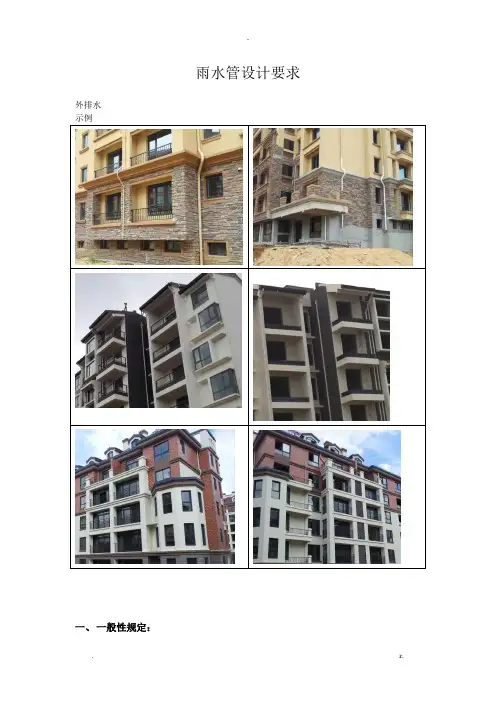

雨水管设计要求外排水示例一、一般性规定：（一）、无组织排水1.三层及三层以下，或檐高不大于10m的中小型建筑物的屋面可采用无组织排水。

2.无组织排水的挑檐尺寸不宜小于600mm。

3.其散水宽度宜宽出挑檐300mm左右。

且不宜做暗埋散水。

（二）、有组织外排水1.多层建筑一般采用有组织外排水2.寒冷地区（本地区）的高层建筑不宜采用外排水，当采用外排水时宜将水落管布置在紧贴阳台外侧或空调机搁板的阴角处，以利维修。

3.高层建筑的裙房屋面雨水应单独排放，阳台雨水系统应单独设置。

注：屋面雨水水流较大，采用重力自流时，当水量较小时为无压力流，当水量较大盖住雨水口时会形成压力流，一般情况下，雨水的排水随雨量的变化在压力流和无压力流之间转换，当为压力流时，下部接其他的管会形成反冲，因此阳台、露台等雨水需单独排放，避免造成反冲。

，4.每一汇水面积的屋面或天沟一般不应少于两个水落口。

当屋面面积不大且小于当地一个水落口的最大汇水面积（本地区200㎡；考虑汇水面积时，应计入相邻垂直墙面面积的50%），而采用两个水落口确有困难时，也可采用一个水落口加溢流口的方式。

注：当屋面较为复杂，而水落口又难以合并使用时，可采用此种方式。

5.溢流口宜靠近水落口，溢流口底的高度一般高出该处屋面完成面150~250mm左右，并应挑出墙面不少于50mm。

6.溢流口的位置应不致影响其下部的使用，如影响行人等。

注：由于溢流排水的水流较大且无组织，因此溢流口的设置应指向无遮挡的空间，避免指向对面外墙、窗、阳台、露台，单元或住户入口上方不应设置溢流口。

7.天沟、檐沟的纵向坡度不应小于1%，金属檐沟、天沟（指成品檐沟）的坡度可适当减小。

沟底水落差不得大于200mm。

8.两个水落口的间距，一般不宜大于下列数值有外檐天沟24m；无外檐天沟，排水15m。

9.水落口中心距端部女儿墙边不宜小于0.5m。

10.雨水管材料应符合下列规定：1)外排水可采用UPVC管、玻璃钢管、金属管等2)排水可采用铸铁管、镀锌钢管、UPVC管等，3)雨水管径不得小于100mm，阳台雨水管直径可为75mm。

外墙雨水管安装施工方案1. 引言外墙雨水管是建筑物外墙系统的重要组成部分，主要用于收集和排除降雨过程中墙体表面排水。

正确的外墙雨水管安装施工方案对于保护建筑物的结构和墙体具有重要的意义。

本文将介绍外墙雨水管安装施工方案的要点和步骤。

2. 施工前准备工作在进行外墙雨水管安装施工之前，需要进行一些准备工作，以确保施工的顺利进行。

2.1 材料准备准备好所需的安装材料，包括雨水管、管道支架、管道接头、密封胶水等。

材料应符合相关国家标准，并确保质量合格。

2.2 设计方案确认确认外墙雨水管的设计方案，包括管道的走向、连接方式、施工平面图等。

保证方案的合理性和可行性。

2.3 工作区域清理清理工作区域，确保外墙表面干净、无障碍物。

这将有助于施工的进行和排水系统的正常运作。

3. 施工步骤3.1 标线根据设计方案，利用标尺和墨线等工具在外墙表面进行标线。

确保标线的准确性和整齐性，为后续施工提供参考。

3.2 安装支架根据标线，按照设计方案安装管道支架。

支架应牢固可靠，能够承受管道的重量和外界的风力等荷载。

安装时应注意平衡和水平度。

3.3 安装雨水管根据设计方案，按照管道的走向将雨水管逐段连接到管道支架上。

连接时应使用合适的管道接头，并使用密封胶水进行密封。

确保连接处无漏水现象。

3.4 排水测试在雨水管安装完成后，进行排水测试以验证施工质量。

关闭管道末端的阀门，倒入适量的水，并观察水流情况。

确保管道畅通，无积水、渗漏等问题。

3.5 防护措施在完成外墙雨水管的安装后，进行必要的防护措施。

可以对管道进行防腐处理，也可以在管道周围进行墙体防水处理，以延长使用寿命和保护墙体。

4. 安全注意事项在进行外墙雨水管安装施工时，需要注意以下安全事项：•根据工作高度选择合适的防护措施，如安全带、安全网等。

•高空工作时，要确保脚手架的稳固性和安全性。

•操作人员应熟悉工具使用方法，遵循操作规程，避免意外伤害。

5. 结论外墙雨水管安装施工方案是确保建筑物外墙系统正常运作的关键环节。

外墙雨水管施工方案【篇一：成品檐沟、落水管施工方案】泛华浐灞欧亚大道住宅项目二期工程 u-pvc成品檐沟、落水管施工方案编制： ___ ______审核： ___________审批： ___________审批日期：年月日第五建筑公司西安项目部一、编制依据1.1. 《建筑工程施工质量验收统一标准》（gb50300-2001） 1.2. 《建筑装饰装修工程施工及验收规范》（gb50210-2001） 1.3. 《住宅装饰装修工程施工规范》（gb50327-2001）1.4. 《民用建筑工程室内环境污染控制规范》（gb 50325-2001）1.5. 《建筑排水用硬聚氯乙烯管材》（gb/t 5836.1-92） 1.6. 《排水用芯层发泡聚氯乙稀管材》（gb/t 16800-1997） 1.7. 《住宅设计规范》（gb50096-1999）(2003年局部修订版) 1.8. 《泛华浐灞欧亚大道住宅项目二期工程施工图》二、工程概况三、设计、制作、安装及施工要求 3.1. 设计要求3.1.1.雨槽过水断面不小于90cm2。

3.1.2.落水管数量可根据排水量和安装条件（檐口高度、檐卡固定螺钉间距3.5cm、泄水坡度1-2%）由设计确定（按图纸）。

3.1.3.落水管宜布置在墙柱处，在建筑物沉降缝、伸缩缝处不得设置立管。

3.1.4.水斗间距以8～12m为宜，雨槽泄水坡度为1-2%，最高点应在两个水斗的中点处，见下图。

3.1.5.雨槽系统安装应在屋面排水口及其连接管已埋设，防水工程及外墙装饰工程完成后进行。

3.1.6.落水管管卡间距不应大于1500mm。

3.1.7.排水口两端均应设置檐卡。

3.2.工序要求3.2.1.雨槽系统制作与安装的工序按如下方式进行：进场及进场验收→施工前准备（材料准备、作业面准备）→弹导向线→安装固定件→连接雨水槽→安装雨水槽→安装水斗→安装落水管→自检试验→报验。

3.3.进场及进场验收3.3.1.承包商项目经理及现场技术人员应至少在正式施工前7天进场查看施工条件，并与总包单位做施工工艺协商及施工准备；安装施工人员如需住宿工地的应至少在正式施工前三天进场准备；材料应至少在正式安装前二天进场并统一堆放于预定位置。

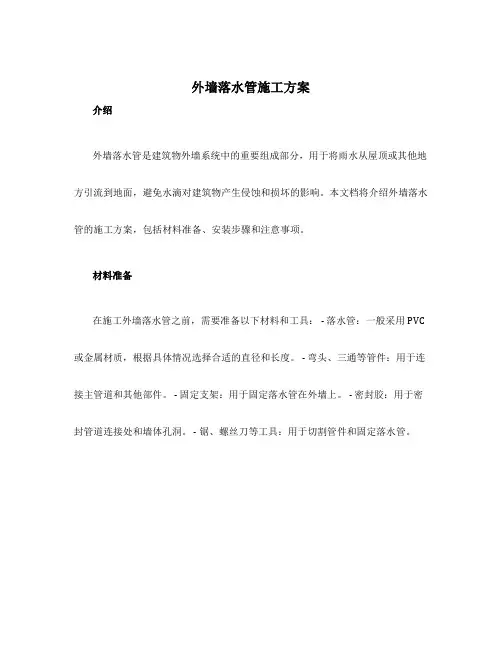

外墙落水管施工方案外墙落水管是建筑物中非常重要的一部分，它承担着将雨水从建筑物屋顶引导至排水系统的功能。

为了确保外墙落水管的安全可靠，本文将介绍一个完善的施工方案。

一、施工准备1. 确定设计要求：根据建筑物的设计要求，确定外墙落水管的位置、数量和尺寸。

2. 选购材料：选择高质量的落水管材料，如镀锌钢管或PVC管。

3. 准备工具：备齐所需的工具和设备，如电锯、焊接机等。

二、施工步骤1. 打开墙体口：根据设计要求，在外墙上开挖出合适的墙体口，用于安装落水管。

2. 安装支架：在墙体口上方安装支架，确保其牢固可靠。

3. 制作斜坡：在墙体口内侧制作一个斜坡，以确保雨水能够顺利流入落水管中。

4. 连接管道：将预先加工好的落水管与墙体口连接，确保连接处无渗漏。

5. 完善防水层：在墙体口周围涂抹防水材料，以防止雨水渗入建筑物内部。

三、安全措施1. 佩戴防护装备：施工人员在工作过程中应佩戴安全帽、工作服、安全手套等防护装备，确保人身安全。

2. 安全操作：施工人员应熟悉相关操作规程，并按照操作规程进行施工，以避免意外事故的发生。

3. 定期检查：施工完成后，应定期检查外墙落水管是否存在漏水、松动等问题，及时进行修复或更换。

四、施工质量控制1. 施工图纸：施工前应仔细研究施工图纸，确保按照图纸要求进行施工。

2. 质量检测：在施工过程中，应进行必要的质量检测，确保施工质量符合标准要求。

3. 施工记录：施工过程中应做好施工记录，记录施工人员、施工时间、施工情况等信息，以备后期查阅。

五、施工后维护1. 清洁保养：定期清理落水管内的杂物和污垢，保持其畅通。

2. 检查排水效果：在雨水较多的时候，及时检查外墙落水管的排水效果，确保雨水能够顺利排出。

3. 定期维修：根据使用情况定期进行维修和更换，以保证外墙落水管的正常使用寿命。

六、总结外墙落水管的施工是建筑工程中不可忽视的重要环节。

通过本文所介绍的施工方案，可以确保外墙落水管的安全可靠性，并在建筑物使用过程中起到良好的排水效果。

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：外墙雨水管方案# 外墙雨水管方案## 引言在建筑设计中，外墙雨水管是一个重要的组成部分，它起着排水和保护外墙的作用。

本文将介绍一种外墙雨水管方案，该方案旨在实现有效的排水，同时提供美观和耐用的外观。

## 1. 材料选择为了确保雨水管具有良好的耐久性和抗腐蚀性，我们建议选择以下材料：- 不锈钢：不锈钢具有优异的抗腐蚀性能，适用于长期暴露在外的环境。

- PVC：PVC材料具有低成本、耐用和易于安装的优点，适用于低预算项目。

根据项目要求和预算考虑，您可以选择其中一种材料来制作外墙雨水管。

## 2. 外墙雨水管设计方案外墙雨水管的设计方案应考虑以下因素：- 安装位置：根据建筑物的结构和雨水流向，确定雨水管的最佳安装位置。

一般来说，它应位于外墙下部，便于收集和排水雨水。

- 雨水口设计：雨水口应具有足够的尺寸，以确保有效的排水。

一个好的设计是将雨水口安装在墙角附近，以最大限度地利用雨水的流动。

- 弯头和排水管：根据建筑物的需求，确定所需的弯头和排水管数量。

弯头和排水管的数量和位置应确保水从雨水口迅速排出，并且不会产生漏水或浸泡问题。

## 3. 安装步骤以下是安装外墙雨水管的一般步骤：1. 准备工作：在安装雨水管之前，必须进行一些准备工作。

这包括确定安装位置、测量所需长度和购买所需材料。

2. 安装支架：在确定的安装位置上安装支架，以确保雨水管的稳定和支撑。

3. 切割和连接管道：根据需要，使用工具将管道切割为所需长度，并使用合适的接头将它们连接起来。

4. 安装雨水口：将雨水口固定在墙角或其他适合的位置上，确保它与排水管连接紧密并且不会漏水。

5. 安装弯头和排水管：根据设计方案，安装所需的弯头和排水管，并确保它们连接牢固。

6. 测试和修复：在安装完成后，进行测试以确保雨水管正常工作。

如果发现任何漏水或排水问题，必须及时修复。

高层住宅施工设计方案的排水系统设计在高层住宅的施工设计中，排水系统的设计是非常重要的一环。

一个有效的排水系统可以确保建筑物内外的水分得到妥善处理，从而保障房屋的结构安全和居民的生活舒适。

本文将介绍高层住宅施工设计方案中排水系统的设计要点，包括建筑物内外的排水系统设计以及建筑物内部的排水设备布置。

一、建筑物内外的排水系统设计建筑物内外的排水系统设计是高层住宅施工设计中至关重要的一部分。

它包括了建筑物外立面的雨水排水系统以及建筑物内部的污水排水系统。

1. 建筑物外立面的雨水排水系统建筑物外立面的雨水排水系统设计主要考虑的是如何将雨水迅速排除，避免积水造成建筑物外墙渗漏等情况。

在设计中，可以采用天沟、雨水管道以及雨水收集池等方式，将雨水顺利引导至地下雨水井或主排水管道。

2. 建筑物内部的污水排水系统建筑物内部的污水排水系统设计要考虑的是如何将居民生活中产生的污水迅速安全地排除。

在设计中，可以采用下水道、地漏以及污水集中处理设备等方式，确保污水可以顺利排除。

二、建筑物内部的排水设备布置除了整体的排水系统设计外，建筑物内部的排水设备布置也是需要重点关注的。

合理安排排水设备的位置和数量，能够更好地满足居民的日常生活需求。

1. 洗手间排水设备洗手间是高层住宅内排水设备最为密集的区域之一。

在洗手间的设计中，需要合理布置马桶、浴缸、洗手池等设备，并确保它们与下水管道的连接畅通可靠。

2. 厨房排水设备厨房排水设备的布置也需要考虑合理性和便捷性。

在设计时，要确保洗涤槽、洗碗机等设备与下水管道的连接紧密，并合理设置地漏，以防止油脂等污垢堵塞管道。

3. 其他区域排水设备除了洗手间和厨房外，建筑物内部的其他区域也需要考虑排水设备的布置。

例如，室外阳台和室内的地板排水系统设计，要保证排水孔的位置合理，能够有效排除雨水和清洁物。

三、排水系统设计的考虑因素在进行高层住宅施工设计中排水系统的设计时，需要综合考虑以下几个因素：1. 地理环境因素地理环境因素包括降雨情况、地形地势等。
