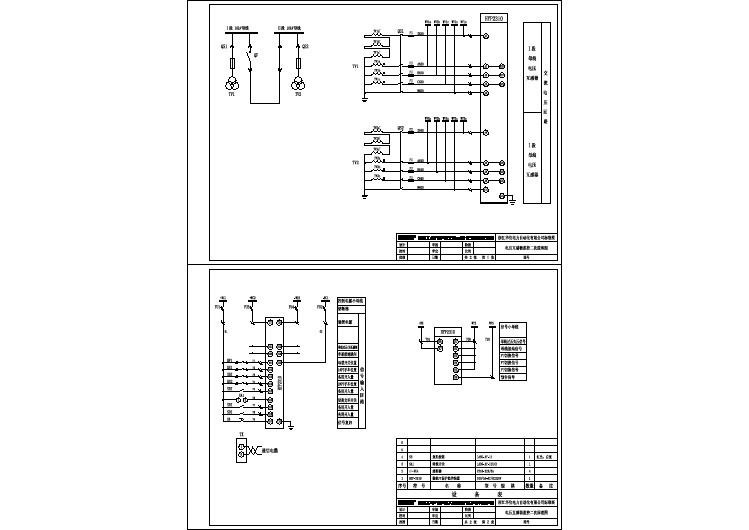

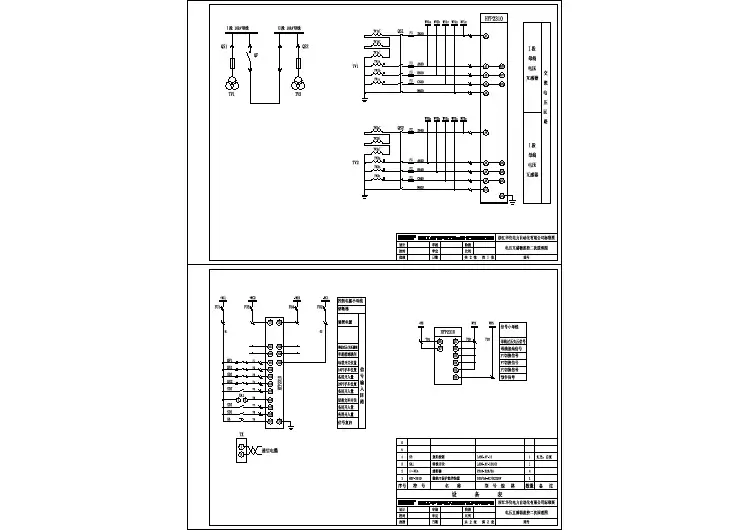

监控原理图

视频监控原理图
视频监控原理图如下图所示：
图中的各个组件分别是：
1. 摄像机: 用于采集实时影像，将其转化为模拟信号。

2. 显示器: 用于显示摄像机采集到的影像，可以实现实时监控。

3. 处理器: 用于处理摄像机采集到的模拟信号，将其转换为数
字信号。

4. 数字编码器: 将处理器输出的数字信号进行压缩编码，生成
视频数据文件。

5. 存储设备: 用于存储视频数据文件，可以是硬盘、SD卡等。

6. 视频解码器: 将存储设备中的视频数据文件进行解码，恢复
为数字信号。

7. 显示控制器: 控制显示器显示解码后的视频信号，实现实时
监控。

8. 网络传输设备: 用于将视频信号传输给监控中心或其他监控
终端。

9. 监控终端: 用于接收和显示监控中心传输过来的视频信号。

10. 控制台: 用于远程控制各个组件的操作，如调整摄像机角度、设置报警等。

通过以上组件的连接和配合，视频监控系统能够实现对指定区域的实时监控，并将影像信号传输给监控中心或其他监控终端进行观看和录像。

同时，可以通过控制台进行远程控制和设置，提高监控效果和便利性。

监控系统使用说明书-CAL-FENGHAI.-(YICAI)-Company One1监控系统用户操作说明监控系统用户操作说明一、监控系统概述1、监控系统原理图：2、监控系统设备说明：电视墙(彩色监视器)彩色监视器是视频摄像显示设备之一，主要为了方便监控，易于观察。

本设备与矩阵控制器连接。

使用前应确认监视器是否连接电源、与矩阵连接视频线。

开启关闭设备，应先关闭监视器电源，再关闭供电插座电源。

具体操作使用，详见附件１－彩色监控器使用手册。

附件１：彩色监控器使用说明书3、彩色摄像机设备说明：彩色摄像机全称是半球彩色摄像机，它起到室内监控设备的摄像功能。

彩色半球摄像机接线有2根，一根是本身的视频线，另外一根为电源线。

视频线采用BNC接头于彩色摄像机、食品分配器连接。

电源线采用220V电源供电。

设备本身只能固定在吊顶天花板上，不能自动移动，而本监控设备需要24V支流电源供电，采用一对一的变压器供电，220V 电源由监控室内双电源配电箱供应。

如出现监控器不能采集数据，可更换摄像机保证系统正常运行。

使用注意事项：a)本设备为精密光学电子设备，除正确安装使用外，保护保养工作尤其重要。

b)注意使用时电源电压，切勿插入高压，否则会烧坏设备。

c)透明球罩应保持清洁，如有灰尘或赃物，应用脱脂棉沾少许中性清洗剂轻轻擦拭，球罩不得接触硬物或用粗布擦拭，以免影响设想功能。

d)因摄像头镜面采用光学镀膜，严禁用手触摸或擦拭摄像头镜面。

以免破坏光学性能。

4、室外云台：室外云台是室外使用的摄像设备，因为使用云台防护罩，可以防雨雪、防尘、防冰雹。

并在云台上方设置夜间照射卤化灯。

可以全天候使用。

云台可以全方位旋转录像，也可进行远近的调焦功能。

云台连接线有3种，首先是视频信号线，视频线两端用BNC接头把云台与视频分配器连接。

其次是电源线，220V电源。

实际云台同样采用24V直流电源供电，但是变压器在其内部已经安装。

使用注意事项：a)云台机芯水平转动不得超过356度，否则会导致内接线缠绕引起故障。

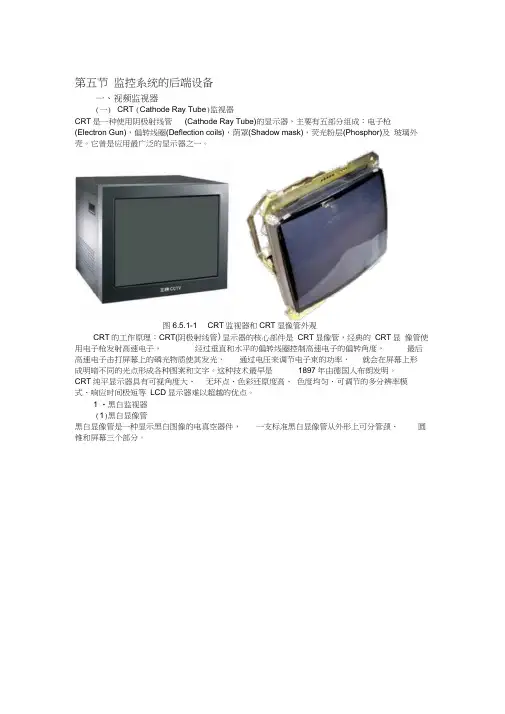

第五节监控系统的后端设备一、视频监视器(一)CRT (Cathode Ray Tube)监视器CRT是一种使用阴极射线管(Cathode Ray Tube)的显示器，主要有五部分组成：电子枪(Electron Gun)，偏转线圈(Deflection coils)，荫罩(Shadow mask)，荧光粉层(Phosphor)及玻璃外壳。

它曾是应用最广泛的显示器之一。

图6.5.1-1 CRT监视器和CRT显像管外观CRT的工作原理：CRT(阴极射线管)显示器的核心部件是CRT显像管，经典的CRT显像管使用电子枪发射高速电子，经过垂直和水平的偏转线圈控制高速电子的偏转角度，最后高速电子击打屏幕上的磷光物质使其发光，通过电压来调节电子束的功率，就会在屏幕上形成明暗不同的光点形成各种图案和文字。

这种技术最早是1897年由德国人布朗发明。

CRT纯平显示器具有可视角度大、无坏点、色彩还原度高、色度均匀、可调节的多分辨率模式、响应时间极短等LCD显示器难以超越的优点。

1 •黑白监视器(1)黑白显像管黑白显像管是一种显示黑白图像的电真空器件，一支标准黑白显像管从外形上可分管颈、圆锥和屏幕三个部分。

图6.5.1-2 黑白显像管的结构A. 管颈：内部装有电子枪，包括发射电子的阴极、控制电子发射量的控制极、加速电子形成电子束的第一阳极和第二阳极， 使电子束聚焦在荧光屏上的第三阳极等。

电子枪内的电子 分布近似光学的透镜系统，故称为 电子光学系统”。

B. 圆锥体：它的内壁和外壁都涂有导电的石墨层，内壁与第二阳极相连，内外之间形成一只电容，可吸收二次电子和对第二阳极起高压滤波作用。

此外石墨层还可以遮挡来自显像管 后部的杂散光线，扩大显像管的偏转角，使圆锥部分缩小，这样显像管的厚度就会变薄。

C. 荧光屏（屏幕）:显像管前面内壁玻璃表面涂有一层薄薄的荧光粉，当电子枪发射的电子束打到它上面时荧光粉就会发光， 这部分叫作荧光屏。
