电子设计中的可靠性评估与验证
性能验证
性能验证是电子设计验证中的重要环节，主要目的是确保设计的电路或系 统在性能方面达到预期的要求。
性能验证包括对设计的电路或系统的速度、功耗、稳定性等方面的测试和 评估。
性能验证的目的是确保设计的电路或系统在性能方面能够满足实际应用的 需求，并且具有竞争力。
ቤተ መጻሕፍቲ ባይዱ
安全性验证
安全性验证是电子设计验证中的重要环节，主 要目的是确保设计的电路或系统在安全方面符 合相关标准和规定。
电子设计中的可靠 性评估与验证
目 录
• 引言 • 电子设备可靠性基础 • 电子设计中的可靠性评估 • 电子设计验证 • 可靠性测试与评估 • 提高电子设备可靠性的策略
01
CATALOGUE
引言
目的和背景
目的
随着电子技术的快速发展，电子产品的复杂 性和规模不断增加，对电子产品的可靠性要 求也越来越高。因此，电子设计中的可靠性 评估与验证成为了一个重要的环节，旨在确 保产品的可靠性和稳定性。
04
CATALOGUE
电子设计验证
功能验证
1
功能验证是电子设计验证中的重要环节，主要目 的是确保设计的电路或系统能够按照预期实现其 功能。
2
验证方法包括模拟仿真、形式验证和硬件仿真等 ，这些方法可以帮助设计师在早期阶段发现设计 中的错误和缺陷。
3
功能验证的目的是确保设计的电路或系统在功能 上正确无误，并且能够满足设计规格书中的要求 。
满足法规要求
在某些领域，如航空航天、医疗等，电子产品需要满足特定的法规要 求，进行可靠性评估与验证是满足这些要求的重要手段。
02
CATALOGUE
电子设备可靠性基础
可靠性定义
可靠性是指电子设备在规定的条件下 和规定的时间内，完成规定功能的能 力。
成套电器产品中的智能电子器件的可靠性设计
成套电器产品中的智能电子器件的可靠性设计随着科技的不断进步和人们对高品质生活需求的提升，智能电子器件在成套电器产品中扮演着重要的角色。
然而，智能电子器件的可靠性设计是确保产品稳定性和用户满意度的关键因素。
本文将深入探讨成套电器产品中智能电子器件的可靠性设计，涵盖设计原则、测试方法和故障分析等方面。
一、设计原则1. 组件选择：在选择智能电子器件时，应考虑其品牌信誉、供应稳定性和长期可支持性。
优先选择经过认证和可追溯的品牌，以确保器件质量和后续技术支持。
2. 环境适应性：智能电子器件必须能够适应不同的工作环境。
在设计阶段，应考虑环境因素，如温度、湿度、振动和电磁干扰等，并采取相应的保护和隔离措施。
3. 抗干扰能力：智能电子器件往往面临各种干扰源，如电磁干扰、静电放电等。
可靠性设计应包括抗干扰设计，如屏蔽和滤波器等，以减少干扰对器件性能和功能的影响。
4. 温度控制：智能电子器件的温度控制是提高其可靠性的重要因素。
设计应考虑散热结构、温度传感器和风扇等，以保持器件在合适的工作温度范围内运行。
二、测试方法1. 应力测试：在成套电器产品的开发过程中，应进行严格的应力测试，以模拟器件在各种极端工作条件下的性能。
比如，高温、低温、湿热等环境测试，以验证器件的可靠性。
2. 可靠性试验：可靠性试验是评估智能电子器件在长期使用中的可靠性的关键。
包括寿命试验、高温寿命试验、振动试验、冲击试验等，以验证器件在实际使用中的稳定性和耐久性。
3. 故障分析：当智能电子器件发生故障时，应进行仔细的故障分析。
通过对故障模式、原因和解决方案的分析，来提高器件的设计和制造质量。
三、故障分析1. 高温故障：高温是智能电子器件故障的常见原因之一。
可能导致器件损坏或性能下降。
可以通过优化散热设计、增加降温装置等方式来解决这个问题。
2. 电磁干扰故障：电磁干扰可能导致智能电子器件的误动作或错误输出。
通过改善屏蔽设计、使用滤波器和隔离器等措施，可以减少电磁干扰对器件的影响。
电子产品的可靠性设计与评估
电子产品的可靠性设计与评估一、引言近年来，随着电子产品的迅猛发展和广泛应用，人们对其可靠性的要求越来越高。
电子产品的可靠性设计和评估成为了制造商和消费者关注的焦点。
本文将从设计和评估两个方面探讨电子产品的可靠性，并介绍相应的步骤。
二、可靠性设计1. 可靠性定义和指标：可靠性是指在特定的环境条件下，电子产品正常工作且不出现故障的能力。
常用的可靠性指标包括故障率、平均寿命、失效模式等。
2. 设计原则：a. 冗余设计：通过增加备用部件或系统来提高产品的可靠性，一旦出现故障，备用部件可以接替原有部件的功能。
b. 故障诊断和监测：加入故障诊断和监测系统，能够及时发现并定位故障，提高产品的可靠性和可维护性。
c. 硬件设计：选择高质量的元器件、严格控制电子元件的质量，避免引入潜在故障源。
d. 环境考虑：考虑产品在特定环境条件下的工作，例如温度、湿度等因素对产品可靠性的影响。
3. 设计步骤：a. 需求分析：明确产品的使用环境和用户需求，从而确定可靠性指标的目标。
b. 设计阶段：根据需求分析的结果，进行系统框架设计和功能设计。
在这个阶段，应该考虑可靠性设计的原则，并根据产品类型选择合适的故障诊断和监测技术。
c. 元器件选择：选择可靠性高、稳定性好的元器件，并进行可靠性测试和验证。
d. 算法和软件设计：对于带有智能功能的电子产品，算法和软件的设计也是可靠性设计的重要组成部分。
e. 验证和测试：对设计的电子产品进行可靠性验证和测试，模拟实际使用条件和环境，促进产品的改进和完善。
三、可靠性评估1. 可靠性试验：通过对电子产品进行可靠性试验，如寿命试验、高温试验、低温试验等，模拟实际使用环境，评估产品的可靠性。
2. 数据分析：对试验数据进行收集和分析，计算故障率和失效模式，评估产品的可靠性指标。
3. 故障分析：对故障原因进行深入分析和研究，找出故障的根本原因，为产品的改进提供依据。
4. 用户反馈：监测用户对产品的使用情况和故障情况的反馈，及时发现和解决问题，提高产品的可靠性和用户满意度。
电子设备可靠性预计
8 元器件的应力分析法－ 概述
• 元器件应力分析法通过分析设备上各元器件工作时所承 受的电、热应力及了解元器件的质量等级，承受电、热 应力的额定值，工艺结构参数和应用环境等，计算各元 器件的工作失效率，并由产品可靠性模型预计电子设备 和系统的可靠性指标。 • 元器件应力分析法适用于详细设计阶段，在这个阶段， 所使用的元器件规格、数量，工作应力和环境条件、质 量等级等应该是已知的，或者根据硬件定义能够确定。 • 在实际或模拟使用条件下进行可靠性评价之前，应力分 析法是最能反映实际可靠性的一种可靠性预计方法。 • 应力分析法假设元器件失效前时间服从指数分布(即失 效率恒定)。
元器件失效率模型
λp=λbΠπi
• 普通晶体管的工作失效率模型为： • λp=λbπＥπＱπＡπＳ２πrπＣ
• • 率； πE——环境系数； πQ——质量系数，其对应的质量等级见表； πA——应用系数； πS2——电压应力系数； πr——额定功率或额定电流系数；πC——结构系数。
可靠性预计的一般要求
可靠性预计－
报告的一般要求（1〕
(1)可靠性预计报告应根据预计结果分析设计方案 满足规定可靠性要求的程度。可靠性预计值应高 于合同的规定值。(美国海军航空兵规定：预计 值为规定值的1.25倍，我国一般还要高一些)。 (2)初始预计报告应能适用于论证产品方案的可行 性、先进性。 (3)中间预计报告应能适用于设计评审。包括比较、 选择设计方案，指明设计中的高故障率单元，过 应力的元器件和薄弱环节，提出设计改进措施的 建议等。
NPRD95(非电)
基本可靠性预计和任务可靠性预计
2.1 基本可靠性预计
• 基本可靠性定义为：产品在规定条件下无故障 的持续时间或概率。 • 这里的故障是指引起引起维修工作的事件或状 态。这种故障可能影响,可能不影响产品完成任 务的功能。 • 基本可靠性涉及维修人力，费用和后勤保障要 求。 • 基本可靠性预计用串联模型。 • 产品的基本可靠度一般为工作状态下的可靠度 与各非工作状态下的可靠度连乘积。
电子设备的可靠性设计
电子设备的可靠性设计电子设备是现代社会必不可少的电子产品，从家庭电器到科学仪器，从智能手机到工业自动化控制系统，都离不开电子设备。
然而，由于电子设备通常需要长期运行，以及相关的物理、化学环境变化和故障风险等因素，因此电子设备的可靠性设计成为了现代工程领域的一个重要研究课题。
电子设备的可靠性设计，是指在电子设备设计阶段，通过优化设计方案、选择合适材料、严格测试和评估等手段，提高电子设备的质量、稳定性和可靠性，以达到减少故障风险、延长寿命、降低维修成本、提高利润等目的。
1. 电子设备可靠性可分为三个层次。
第一层是零部件层。
在零部件的选择上，可以采用高品质的产品，通过对不同品牌、型号的比较，选出最适合产品要求的零部件。
第二层是电路层。
在电路设计上要确保可靠性，除了对电路的可靠性进行可靠性分析以外，还可以对电路运行情况进行模拟，进行试验验证，确保设计的可靠性。
第三层是整机层。
在电子产品生产过程中，需要对产品进行单板组装、系统测试和维修等方面的措施，来提高整个系统的可靠性。
2.电子设备的可靠性设计可通过设计的各个环节加强。
在初期的电子产品设计时，可以通过充分的分析和测试来确定产品的使用环境，包括环境温度，电磁辐射和使用现场等。
在此基础上，可以选择合适的材料和组件进行设计和制造。
3.产品的测试过程也是电子设备可靠性设计中至关重要的一环。
在生产完成后，需要对电子产品进行精密检测和评估，对各项关键指标进行测试和分析，以找出潜在的问题，从而使产品具有可靠的性能和稳定的性能。
4.电子设备的可靠性设计需要建立完善的评估体系，及时发现产品的问题，并进行针对性处理。
在实际生产过程中，产品发现问题后，需要开展产品故障分析，及时采取相应的措施来消除故障影响，提高产品的可靠性。
5.电子设备的可靠性设计也需要建立健全的质量体系。
科学的设计和制造流程是提高产品可靠性的重要手段。
工艺控制、产品检测和检验、合格率统计等都是关乎产品性能的关键因素，需要严格把关。

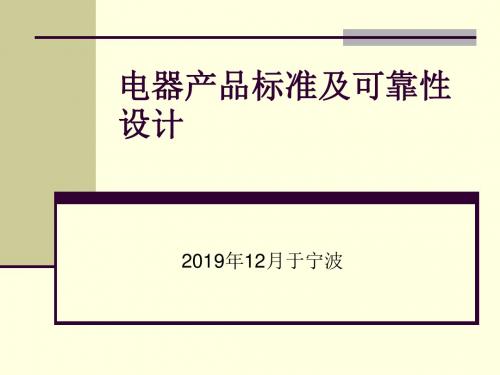

电器产品标准及可靠性设计
影响电器可靠性的主要因素：
运输：运输过程中应避免受到剧烈的振动与冲击；
贮存：贮存环境的温度、湿度应尽量不超出使用工作 条件的规定，并应注意贮存环境中尽量不要有腐蚀性 的气体；
动作频率：使用时动作频率不应超过产品标准规定的 数量；
负载性质：应注意电器使用时负载是交流还是直流， 是阻性还是感性，在相同的负载电流下，能分断交流 电流的继电器触点不一定能分断直流电流，特别是时 间常数较大时更是如此；接通单相交流电机（如空调 中空压机）或直流电机（如汽车中控制窗户升降或雨 刮的电机）及电容负载时均有较大的冲击电流，会影 响电器的使用寿命，甚至会使触点发生熔焊。
失效率
0
早期 失效期
（筛选老炼时间）
寿命期
耗损 失效期
时间
第一阶段：早期失效期
早期失效期出现在产品开始工作后不久的时 间内，它的特点是失效早，但随着工作时间 的增长，失效率很快减小。它反映着生产管 理水平、工艺水平与产品结构的稳定性，如 早期失效率的幅值大且下降慢，则说明工厂 生产过程控制不严、产品设计、工艺不稳定。 一般讲，对原材料及工艺加强严格检验和质 量控制及进行可靠性筛选试验，可以减少或 剔除早期失效产品，使产品的寿命进入偶然 失效期。
1、失效与故障
“失效”与“故障”这两个术语经常引起争论，在国标 和国军标的定义中也有一些差异。国标失效定义为： “产品完成规定能力的终止的事件”。把故障定义为 “产品不能执行规定功能的状态”。国军标则不分失 效与故障，其定义为：“产品或产品的一部分不能或 将不能完成预定功能的事件或状态。对某些产品称失 效，如电子器件、弹药等。”实际上，两个术语的核 心内涵是一样的，都是“不能完成规定功能”。从产 品与外部的关系着眼，没有完成规定的功能，就是从 产品本身着眼，故障是产品失效后所呈现的状态。一 些失效不是产品本身故障所造成；也有一些故障并不 产生失效。
电子产品的可靠性设计要点
电子产品的可靠性设计要点随着科技的不断进步和人们对智能电子产品的需求不断增加，电子产品的可靠性设计显得尤为重要。
可靠性设计是指在产品设计过程中，通过合理的设计方案和可靠性测试，以确保产品在正常使用下具有较高的可靠性和稳定性。
在下面的文章中，将详细介绍电子产品的可靠性设计要点。
一、可靠性设计的概念和重要性1.1 可靠性设计的概念：可靠性设计是指在产品设计阶段，通过运用一系列可靠性工程原理和技术手段，以预防和减少故障，提高产品的可靠性和稳定性。
1.2 可靠性设计的重要性：可靠性设计可以有效降低产品故障率和维修成本，提高用户满意度和竞争力，确保产品的可持续发展。
二、设计要点2.1 合理的电路设计合理的电路设计是确保电子产品可靠性的基础。
应合理选择和布置元器件，避免零部件之间的互相影响。
同时，需要合理设计电路的供电和接地，防止干扰和电磁辐射等问题。
2.2 严格的温度控制温度是影响电子产品可靠性的关键因素之一。
在设计中要合理选择散热器、散热片等散热装置，保持产品内部温度稳定。
此外，还可以使用温度传感器等设备对产品的温度进行监测和控制，避免过高温度对产品性能的影响。
2.3 可靠的结构设计结构的合理设计可以增强电子产品的抗震性和抗摔性能，减少机械部件的磨损和松动。
因此，在产品设计中应将结构的可靠性考虑进去，合理选择材料和组装方式，确保产品在正常使用情况下具有较强的耐用性。
2.4 可靠性测试和质量控制可靠性测试是验证产品在正常使用条件下的可靠性和稳定性的关键步骤。
通过进行环境测试、可靠性试验等方式，检测产品在高温、低温、湿度、振动等不同环境下的工作状态和性能。
同时，进行质量控制，严格把控生产过程，确保产品的工艺和质量达到要求。
2.5 充分的故障分析与改进在产品投产后，必须持续进行故障分析和改进工作。
通过收集用户反馈，对故障进行仔细分析，找到问题的根源，并及时采取相应措施进行改进。
三、可靠性设计的效益3.1 提高产品可靠性和稳定性可靠性设计能够有效预防和减少产品故障，提高产品的可靠性和稳定性，降低维修成本和用户的投诉率。
电子产品质量检验与评估标准与要求与规范
电子产品质量检验与评估标准与要求与规范引言：在现代社会中，电子产品已经成为人们生活和工作不可或缺的一部分。
为了保证电子产品的稳定性、质量和安全性，各行业制定了一系列的标准、规程和规范，以确保生产出符合行业要求的高质量产品。
本文将介绍电子产品质量检验与评估的相关标准、要求和规范。
1. 电子产品分类及相关标准1.1 平板电脑及手机平板电脑及手机作为现代人们日常生活中使用频率极高的电子产品，其质量问题直接影响用户体验与安全。
相关标准包括电池寿命、屏幕显示质量、射频辐射等方面的评估。
此外，标准还涵盖了电池的容量、续航时间、设备的无线通信性能等方面的要求。
1.2 笔记本电脑笔记本电脑作为主要工作和学习工具，其性能和质量对用户至关重要。
相关标准包括电池寿命、键盘和触摸板质量、散热性能等方面的评估。
此外，标准还要求笔记本电脑的显示效果、声音输出质量以及承受压力的能力等。
1.3 家用电器家用电器包括洗衣机、冰箱、电视等常见的电子产品。
相关标准主要关注性能、使用寿命、耗能等方面的评估，以确保产品在使用过程中的质量和安全性。
另外，标准还要求这些家用电器的外观设计、噪音控制、使用便捷性等。
2. 电子产品质量检验2.1 外观检验外观检验是电子产品质量检验的重要环节之一，通过对外观进行检查，可以了解产品的制造工艺、材料质量等。
外观检验的主要内容包括产品的外形，标识、标牌的粘贴位置与质量、表面质量等。
2.2 功能性能检验功能性能检验是判断电子产品质量的关键，主要通过对产品的各种功能进行测试来评估其性能。
功能性能检验内容包括电池寿命测试、屏幕显示效果测试、声音输出测试等。
2.3 安全性检验安全性检验是电子产品质量检验中不可忽视的一部分。
通过对电子产品的电源、电器安全以及无线通信性能进行测试，以确保产品在使用过程中不会造成用户的人身伤害或财产损失。
3. 电子产品质量评估与标准要求3.1 综合性评估标准综合性评估标准是对电子产品质量的整体评估，包括用户体验、稳定性、功能性等方面的要求。
电子产品的可靠性设计分析
电子产品的可靠性设计分析摘要随着我国社会经济的不断发展，人们生活舒适度逐渐提高，电子产品逐渐成为人们日常生活中的重要产品。
电子产品种类逐渐增多，功能更加实用化，普通大众已经对电子产品具有一定的依赖性，电子产品使用率逐渐提升。
人们对电子产品的使用性能要求不断提高，这就要求电子产品可靠性必须要提升。
电子产品设计阶段，必须要严格按照相关要求开展电子产品可靠性设计，采用合理可靠性设计策略，提升电子产品综合质量。
关键词电子产品；要求；可靠性设计1 电子产品可靠性定义电子产品可靠性是指电子产品在规定的时间内和规定的条件下，是否能够完成要求功能的一种能力，是衡量电子产品的可靠性水平的定性数值。
主要根据电子产品的依靠可靠度、平均寿命、失败率等指标来衡量电子产品的可靠性。
在明确电子产品的设计的性能和功能要求前，必须要了解电子产品在整个寿命周期内所面临的换将状态，通过电子产品的定量和定性指标来验证产品的可靠性，进而提高电子产品的产品质量[1]。
2 电子产品可靠性设计技术电子产品的可靠性设计技术主要通过采用预计、分配、技术设计和评定等类型的设计策略，实现电子产品可靠性验证、试验，确保电子产品可靠性。
电子产品设计阶段，必须要尽量选择成熟化、插件化和简单化的设计结构，选用典型电路，要衡量电子产品的可靠性、经济性和产品实际性能，通过多个方面的设计提升产品整体品质。
一般情况下，电子产品的可靠性设计技术包括冗余设计、元器件的降额设计和热设计等技术[2]。
3 电子产品可靠性设计3.1 可靠性预计可靠性预计指的是在产品设计阶段，根据电路中选用的电路程式、可靠性结构模型、元器件、工作环境及以前积累的数据，推测产品的可靠性水平。
预计的目的是未来了解产品可能发生的故障，从而提前设计出相应的预防措施，并用定量的方法来评价产品可靠性设计的效果。
本文采用元器件应力分析法，该方法是电子产品可靠性设计过程中应用最佳的设计方法。
首先，要求出各元器件的工作故障效率λpi=λbπEπTπQ，式中：λpi为第i种元器件的工作故障率；λb为元件基本故障率；πE为环境系数；πT为温度系数；πQ为质量系数。
电子产品的可靠性分析与预测
电子产品的可靠性分析与预测电子产品的可靠性是指在规定的使用条件下，产品在一定时间内正常运行的能力。
在现代社会中，电子产品已经成为人们生活、工作中不可或缺的一部分。
因此，对于电子产品的可靠性进行分析和预测，对于产品的设计、制造和维护具有重要意义。
本文将详细介绍电子产品可靠性分析与预测的步骤和内容。
一、可靠性分析的步骤：1. 收集数据：收集电子产品的使用数据，包括产品故障、维修记录等信息。
2. 构建可靠性模型：根据收集的数据，使用统计学方法构建可靠性模型，例如故障率函数、生存函数等。
3. 分析故障模式：通过对数据进行统计和分析，确定电子产品的故障模式。
4. 评估影响因素：分析各种可能的影响因素，例如外部环境、使用条件等，对电子产品的可靠性进行评估。
5. 优化设计：根据评估结果，对电子产品的设计进行优化，提高产品的可靠性。
二、可靠性分析的内容：1. 故障率分析：对电子产品进行故障率分析，了解产品的寿命分布情况，例如常用的指数分布、韦伯分布等。
2. 可靠性指标分析：分析电子产品的可靠性指标，例如平均无故障时间（MTTF）、平均故障时间（MTBF）等，评估产品的可靠性水平。
3. 故障模式分析：对电子产品的故障模式进行分析，了解不同故障模式的概率分布和对产品可靠性的影响。
4. 应力-应变分析：通过模拟电子产品在不同应力条件下的工作状态，分析应力-应变关系，评估产品的可靠性。
5. 故障树分析：应用故障树分析方法，建立故障树模型，分析不同事件之间的因果关系，确定故障发生的可能性。
三、可靠性预测的步骤：1. 收集历史数据：通过收集历史数据，了解电子产品的使用情况、故障情况等信息。
2. 确定预测模型：根据历史数据，选择合适的预测模型，例如回归分析、时间序列分析、神经网络等。
3. 建立预测模型：根据选择的预测模型，建立可靠性预测模型，对未来一段时间内电子产品的可靠性进行预测。
4. 评估预测结果：通过与实际情况进行比较，评估预测结果的准确性和可靠性。
电子产品可靠性设计与验证
可靠性验证方法
模拟测试
模拟实际使用环境和条件，对电子产 品进行测试，以评估其在各种情况下 的性能表现。
加速测试
通过加速老化或损坏的方式，在短时 间内检测产品的可靠性和寿命。
极限条件测试
在超出正常工作范围的条件下对产品 进行测试，以检测其耐受极端条件的 能力。
统计方法
利用统计学原理，对大量测试数据进 行处理和分析，以评估产品的可靠性 和寿命分布。
振动测试
模拟运输或使用过程中可能遇 到的振动，检查电子产品对振 动的抵抗能力。
冲击测试
模拟意外跌落等冲击情况，检 验电子产品在受到冲击后的性
能表现。
寿命测试
负载寿命测试
开关寿命测试
通过长时间运行或反复使用，评估电子产 品的寿命和疲劳性能。
测试电子产品开关的寿命，了解开关的耐 用性和可靠性。
耐久性测试
案例三：电脑主板的故障模式与影响分析
总结词
电脑主板的故障模式与影响分析旨在识别潜在的故障模式及其对系统性能的影 响。
详细描述
通过分析电脑主板的各个组件和电路，识别可能的故障模式，如开路、短路、 元器件老化等。分析故障对主板功能的影响，提出相应的改进措施，提高主板 的可靠性。
THANKS
THANK YOU FOR YOUR WATCHING
可靠性验证流程
制定验证计划
明确验证目的、范围、条件和方法，制定详 细的验证计划。
搭建测试环境
根据验证计划搭建相应的测试环境，准备所需 的设备和测试工具。
进行可靠性测试
按照验证计划进行各项可靠性测试，并记录测试 数据和结果。
分析测试数据
对测试数据进行统计和分析，评估产品的可靠性和 寿命分布。
电子电器产品可靠性设计与预估
est e1t e2t e3t ent
e (1 2 3 n )t
s 1 2 3 n
1 MTBF
s
2024/3/12
12
5、可靠度数学模式（续）
串联模式
范例： 20个相同零件的串联系统，其单个零件的可靠度为R，若R＝
0.95，则系统的可靠度RS＝0.3585，若R＝0.9，RS＝0.121。我们 可做成下表讨论
2024/3/12
31
2、可靠度预估技术种类（续）
应力分析法
零件应力分析法适用于细部设计阶段，此时有关零件使 用应力及环境等因素都已经有详细的资料可以应用，故 可以用精确的零件应力分析法执行可靠度预估。
2024/3/12
32
3、MIL-HDBK-217F-零件计数法
零件计数法使用时机
一般厂商在竞标或者初期设计阶段产品，研发进入硬体 初步设计时，因为设计尚未定型，可用的可靠度预估资 料并不完全，但对于所使用的零件的种类（Class）或型 别（Type），则应有大致的概念，因此可以用实际计算
可靠度为：
n
Rs 1 (1 Ri ) i 1
2024/3/12
14
5、可靠度数学模式（续）
并联模式
范例： 若组件的可靠度为R，则n个组件并联时，其系统可靠度为： Rs=1-(1-R)n，以下表来讨论。
n
0.6
0.7
1
0.60000 0.70000
2
0.84000 0.91000
3
0.93600 0.97300
2024/3/12
22
6、可靠度设计技术（续）
电子零件选用一般原则
决定完成特定功能及预期操作环境所需的零件型式 决定零件之重要性，如寿限问题，成本，采购时间长短 决定零件的妥善性，是否由合格厂商提供，交货是否正常，
电子产品可靠性设计规范
电子产品可靠性设计规范一、引言在当今社会，电子产品已经成为人们生活中不可或缺的一部分。
然而，随着电子产品的不断更新和使用，产品的可靠性问题也越来越受到关注。
为了提高电子产品的可靠性，制定一套合理的设计规范是非常重要的。
二、可靠性设计目标1. 长期可靠性：电子产品设计应该考虑产品在长期使用的情况下是否能够保持其功能稳定性和耐用性。
这需要在产品设计阶段考虑材料选用、零部件选型等因素。
2. 环境适应性：不同的环境条件对电子产品的可靠性有不同的影响。
设计应该考虑产品在不同环境下的工作条件，以确保产品能够正常运行。
3. 用户可信赖性：用户对于电子产品的可靠性有着极高的要求。
产品设计应该确保在用户正常使用下不出现功能故障、电路故障等问题，提高用户对产品的信任度。
三、可靠性设计要求1. 正确性：设计中的每一步都应该经过仔细的论证和验证，确保设计的准确性。
这包括电路设计、软件编程、接口设计等方面。
2. 可维护性：产品在发生故障时需要方便快捷地进行维修，减少用户的停机时间。
设计应该考虑到易损性元件的更换、维修工具的使用便捷性等因素。
3. 冗余设计：为了提高产品的可靠性，可以采用冗余设计的方式。
例如，在关键电路或部件上增加备份，以防止单点故障造成整个系统瘫痪。
4. 环境适应性：电子产品的工作环境多种多样，设计应该充分考虑产品在不同温度、湿度、压力等环境条件下的工作能力，并做好相应的保护措施。
5. 可测试性：产品的可靠性需要经过严格的测试才能得到验证。
设计应该考虑到产品的可测试性，方便对产品各项功能进行全面的测试。
四、可靠性验证方法1. 加速寿命测试：通过在实验室中模拟产品长期使用的环境条件，快速评估产品寿命和可靠性。
2. 可靠性质量控制：在生产过程中，通过质量控制手段来保证产品的可靠性。
这包括质量检测、质量管理等工作。
3. 可靠性预测分析：通过数据分析和模型计算，预测产品的可靠性，提前发现潜在的问题并采取相应的改进措施。
电子元件的可靠性评估
电子元件的可靠性评估在电子与电气工程领域，可靠性评估是一个至关重要的主题。
随着科技的不断发展，电子元件的可靠性对于各种应用来说都至关重要，无论是航空航天、汽车工业还是通信系统。
因此，对电子元件的可靠性进行评估和预测，对于确保系统的稳定性和可持续性发挥着关键作用。
一、可靠性评估的背景和重要性电子元件的可靠性评估是指通过对元件的性能和寿命进行分析和测试，以确定其在特定环境条件下的可靠性水平。
在设计和制造阶段，可靠性评估可以帮助工程师确定元件的寿命和故障率，从而提前预防潜在的问题。
而在使用和维护阶段，可靠性评估则可以帮助工程师制定合理的维护计划，及时更换老化或故障的元件，降低系统故障的风险。
二、可靠性评估的方法和指标在进行可靠性评估时，工程师可以采用多种方法和指标。
其中一种常用的方法是通过对大量元件进行寿命测试和故障分析，得出元件的故障率和寿命分布。
通过统计分析，可以得出元件在特定环境条件下的可靠性指标，如平均无故障时间（MTTF）和失效率（Failure Rate）等。
此外，还可以利用可靠性块图（Reliability Block Diagram）和故障树分析（Fault Tree Analysis）等方法，对系统的可靠性进行综合评估。
三、可靠性评估的挑战和应对策略在进行可靠性评估时，工程师常常面临着一些挑战。
首先，电子元件的可靠性受到多种因素的影响，如温度、湿度、电压等环境条件，以及制造工艺、材料质量等因素。
因此，在评估可靠性时，需要考虑到这些因素的综合影响。
其次，电子元件的可靠性评估需要大量的数据支持，包括元件的寿命数据、故障数据等。
因此，工程师需要进行充分的数据收集和分析，以确保评估结果的准确性。
为了应对这些挑战，工程师可以采取一些策略。
首先，可以利用模拟和仿真技术，模拟元件在不同环境条件下的工作情况，以预测其可靠性。
其次，可以建立可靠性数据库，收集和整理大量的元件寿命和故障数据，以支持可靠性评估工作。
电子产品可靠性设计
电子产品可靠性设计引言：随着科技的发展和社会的进步，电子产品已经成为人们生活中不可或缺的一部分。
然而，随之而来的是对电子产品可靠性的要求不断提高。
可靠性设计成为了电子产品设计中的重要环节。
本文将从电子产品可靠性设计的意义、方法以及案例分析等方面进行探讨，帮助读者更好地理解和应用可靠性设计。
一、可靠性设计的意义电子产品作为现代社会最重要的工具之一，其可靠性对人们的生活和工作都有着深远的影响。
首先，在工业制造中，电子产品的可靠性直接关系到设备的稳定运行和生产效率的提高。
对于消费者来说，可靠性意味着使用者能够长期信任和依赖产品，并且产品不会给他们带来意外损失或危险。
同时，电子产品的可靠性也影响到企业的声誉和信誉，直接影响市场竞争力。
二、可靠性设计的方法1. 可靠性需求分析可靠性设计的首要任务是明确产品的可靠性需求。
通过对用户使用环境、产品功能和使用寿命等方面的分析，可以明确产品对于可靠性的具体要求。
只有明确了需求，才能有针对性地进行设计和测试。
2. 功能分析和故障模式与影响分析功能分析的目的是了解产品的各项功能，并确定故障可能对功能的影响。
通过功能分析可以识别出产品的关键功能，从而更加有针对性地进行设计和测试。
故障模式与影响分析是在功能分析的基础上，进一步分析故障模式的产生原因以及可能对产品带来的影响。
通过这两种分析方法，可以更好地预测和防范故障。
3. 可靠性设计原则可靠性设计的原则是在产品设计过程中应该遵循的指导原则。
其中包括：模块化设计，通过将系统划分为不同的模块，可以降低故障的传播和影响；备份设计，通过增加冗余部件来提高系统的可靠性；故障检测和自动恢复，通过内部或外部的检测手段来识别故障并自动进行恢复。
三、案例分析：手机可靠性设计以手机为例，分析其可靠性设计措施。
首先，对手机进行可靠性需求分析，确定产品对于可靠性的要求：稳定运行、长寿命、耐用等。
在功能分析方面，手机的关键功能包括通信、拍照、存储和多媒体播放等。
电子产品可靠性评估规程
电子产品可靠性评估规程随着电子产品的普及和应用范围的扩大，人们对电子产品的可靠性和品质要求也越来越高。
为了确保电子产品在各行业中的正常运行和使用，制定了一系列的可靠性评估规程，从而提供了保证。
一、背景和意义电子产品可靠性评估规程是对电子产品在设计、制造和使用过程中各个环节的要求的总结和规范。
它对电子产品的可靠性进行了科学、系统、全面的评估和检测，以确保电子产品在各种条件下都能正常、稳定地运行。
电子产品的可靠性评估规程的制定和执行，对于保证电子产品的质量和可靠性具有重要的意义。
它可以帮助企业提高产品的质量、减少产品在使用过程中的故障率，提高产品的可靠性和使用寿命。
同时，它也可以为用户提供一个可靠的、高质量的产品选择，保护用户的合法权益。
二、可靠性评估的方法和指标可靠性评估是通过采集数据、进行实验和分析统计等方法，来评估产品的可靠性。
评估的指标主要包括故障率、失效率、寿命、可维修性等。
通过对这些指标的分析和评估，可以得出产品的可靠性水平和性能。
在可靠性评估中，常用的方法包括可靠性块图、故障模式与影响分析、可靠性增长测试等。
可靠性块图是通过将系统划分为多个可靠性块，分析每个块的可靠性指标，从而得出整个系统的可靠性。
故障模式与影响分析是通过识别和分析系统的故障模式，确定故障对系统性能的影响，从而改进设计和制造过程。
可靠性增长测试是通过长期和大量的测试，测试产品在各种条件下的可靠性表现，进一步改善产品的可靠性。
三、可靠性评估的应用领域电子产品的可靠性评估规程适用于各个行业和领域，包括通信、计算机、家电、汽车、航空航天、医疗设备等。
在通信行业中，对网络设备和通信设备的可靠性评估尤为重要，因为这些设备直接关系到人们的日常生活和工作。
在计算机行业中，对计算机硬件和软件的可靠性评估需要特别注重，因为计算机是人们信息处理和存储的主要工具。
在家电行业中，对各种家用电器的可靠性评估可以帮助消费者选择耐用、可靠的产品。
在汽车行业中，对汽车电子设备和车载电子设备的可靠性评估可以提高车辆的安全性和稳定性。
电子产品可靠性评估规范
电子产品可靠性评估规范引言：现代社会对电子产品的需求越来越高，无论是家电、通信设备还是电脑硬件等，可靠性都是用户购买的重要考虑因素之一。
为了保证电子产品的质量，各行业普遍采用可靠性评估规范，以确保产品在设计、生产和使用过程中的可靠性。
本文将介绍电子产品可靠性评估的相关规范，以及规范的子项和具体要求。
一、可靠性评估的背景与重要性可靠性评估是对电子产品在特定环境下的稳定性和长期性能进行评估的过程。
这项评估对于保证产品质量、提高用户体验、降低售后维修成本具有重要意义。
可靠性评估规范旨在定义评估的流程、方法和指标，以确保产品在设计、制造和使用过程中能够满足用户的要求。
二、可靠性评估规范的分类根据评估的对象和领域的不同，可靠性评估规范可以分为多个子项，包括但不限于以下几个方面：1. 环境适应性评估规范：针对电子产品在不同环境条件下的可靠性进行评估，包括温度、湿度、震动、电磁辐射等因素对产品性能的影响。
2. 可靠性设计规范：该规范要求在产品设计阶段考虑可靠性因素，包括电路结构的优化、元器件的选择、布线的合理性等。
3. 可靠性测试规范：该规范要求在产品制造过程中进行可靠性测试，以检测产品在正常使用环境下的可靠性水平，包括寿命测试、可靠性指标测试等。
4. 可靠性验证规范：该规范要求在产品投入市场运营前对产品进行可靠性验证，以确保产品在用户使用过程中的可靠性和性能。
三、具体规范要求1. 环境适应性评估规范要求：（1）定义产品使用环境的温度范围和湿度范围，并对产品在不同温湿度环境下的性能进行测试和评估。
（2）评估产品在不同震动条件下的可靠性，确保产品能够在运输、使用和安装过程中承受一定的震动。
（3）评估产品在电磁辐射环境下的电磁兼容性，确保产品能够在电磁辐射干扰下正常工作。
2. 可靠性设计规范要求：（1）在产品设计过程中，充分考虑产品的可靠性需求，尽量避免使用不可靠的元器件或不稳定的电路结构。
（2）进行可靠性分析和预测，评估产品在使用寿命内的可靠性水平，并选择适当的寿命指标来衡量产品的可靠性水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.95
0.97 0.99
2012-8-7
0.35849
0.54379 0.81791
13
5、可靠度数学模式（续）
并联模式
R1
R2
数学模式为：
R system R1 R 2 R1 R 2
R s 1 (1 R1 )( 1 R 2 )
依上述公式，可直接应用至n个分系统组成之并联系统，其系统 n 可靠度为：
在如今激烈竞争的电子产品市场中，用户对产品品质和 可靠性的要求越来越高。日本的家用电器等产品，虽然 在性能、价格方面与我国彼此相仿，却能占领美国以及 国际市场。主要的原因就是日本的产品可靠性胜过我国 一筹 。 而可靠性设计需要贯穿于整个设计的全部过程，而不是 仅仅对最终产品的验证。
2012-8-7
电子电器产品可靠度设计及预估
课程内容
第一部分：可靠度设计实务 第二部分：可靠度预估
2012-基本概念 3、可靠度分类 4、产品的寿命曲线 5、可靠度数学模式（指数分布） 6、可靠度设计技术
2012-8-7
3
1、前言
为什么要做可靠性计算和预测？
2012-8-7
30
2、可靠度预估技术种类（续）
零件计数法
当产品研发进入硬体初步设计时，虽然设计尚未完全定 性，但是大致上所需要使用的零件种类，数量，品质水 准，以及产品的使用环境都已经初步确定，因此可以由 上面这四种资料，配合零件基本失效率资料，即可应用 零件计数法预估产品可靠度。 零件计数法的基本假设，是把产品内所有零件采取串联 模式加以模组化，再把所有经品质因子及使用环境因子 修正过的零件失效率累加就可以初步的估计产品失效率。
2012-8-7
22
6、可靠度设计技术（续）
电子零件选用一般原则
决定完成特定功能及预期操作环境所需的零件型式 决定零件之重要性，如寿限问题，成本，采购时间长短 决定零件的妥善性，是否由合格厂商提供，交货是否正常， 是否有可靠度保证等 估计零件在电路应用上的预期应力值 必要时准备正确，完整的零件采购规范，以排除初期的早夭 失效现象 使用适用的预估方法进行失效率预估，如选用MIL-HDBK-217 或 Telcordia SR-332
2012-8-7
29
2、可靠度预估技术种类（续）
类似复杂法
一般而言，产品的可靠度与其复杂性有关，越复杂的产 品越不容易达到高可靠度的需求，特别是电子产品，由 于其使用的零件越多，发生失效的几率就越高，因此可 靠度就越低。 一般大公司会根据他们过去的经验，发展出一套可靠度 与产品复杂性（功能复杂性，零件多少）的图表资料， 所考虑的条件还包括使用环境以及低级、一般、高级三 种品质等级的零件。 所以只要新产品中预定使用元件的数量，使用环境和品 质等级，就可以根据图表粗估该产品的可靠度水准。
2012-8-7
26
1、前言（续）
什么时候使用可靠性预测工具？
可靠性预测工具是评估产品是否可靠的基础手段，可靠 性预测工具为整个产品开发过程提供指导，事实上，业 界已经将可靠度预测工具形象的改名为可靠性管理工具， 因为他在整个开发过程中监视着产品的质量情况，具体 表现在一下几点：
16
2012-8-7
6、可靠度设计技术
失效模式及效应分析（FMEA） 减额定程序（Derating Process） 耐热设计 复连设计（Redundant） 耐环境设计 电子零件选用一般原则
2012-8-7
17
6、可靠度设计技术（续）
失效模式及效应分析（FMEA）
FMEA手法，系使用表单耐解析，当构成系统之最下
层之零件或机器发生故障时，上层之子系统或系统 会受到何种影响的手法。借此手法可以解析出系统 的可靠性，维护性，安全性等所受的影响，并且指 出可能导致重大故障之零件。 指出问题点，可透过冒险有限数评估（RPN），将 重要性相对地加以量化，造出实施对策的优先顺位。
2012-8-7
19
6、可靠度设计技术（续）
耐热设计
执行电子装备的热分析之前，必须先掌握有哪些影响条款，这些条 款如下： 热分析的重要参数为耗散功率，热阻，温度。 热耗散的多寡控制着零件的温度上升及操作温度。 任何零件传递热皆有三种方式：传导，对流，辐射，这三种 方式为并联式热阻。 热设计必须和电子，机械同步设计。 电子装备冷却系统的热分析必须在设计阶段中早期执行，并 且结合电子应力分析（此时设计仍为纸上作业） 热分析考虑因子包括：零件的大小，重量，热耗散，经济成 本，温度限制，电路的型态，热环境，热集中及外界的环境 温度。
2012-8-7 20
6、可靠度设计技术（续）
复连设计（Redundant） 复连设计方法是指把若干功能相同的单元或元件作为 备用，以提高整个产品或系统可靠度的设计方法。
2012-8-7
21
6、可靠度设计技术（续）
耐环境设计
耐环境设计是指考虑各种环境条件的设计，包括耐 机械应力（如冲击，振动等）设计，抗气候条件 （如高低温，潮湿，盐雾等）设计及抗辐射设计。 进行耐环境设计时，应考虑的问题是预计产品在实 际使用时所处的环境条件以及在设计上应采取的耐 环境措施。
2012-8-7
6
2、可靠度的基本概念
可靠度的基本定义：
产品在既定的时间内，在既定的使用条件下，执行既定
的功能，成功完成任务的概率。 所以可靠度基本上由时间、使用条件、功能、成功 几率四项因素组成。
2012-8-7
7
3、可靠度分类
产品在顾客手中显示出的可靠度是对顾客最有意义的可靠 度，产品在顾客实际使用时显示出的可靠度称为操作可靠 度（Operational Reliability）。
4
1、前言（续）
什么是MTBF值及其表示方法？
MTBF值是可靠性指标的最通用表示方法。它是英文 （Mean Time Between Failure）的缩写，有人把它译 成中文“平均故障间隔时间”。MTBF值越高，表明产品 可靠性越好，一般在行业里用“多少个小时”来表示 MTBF。 MTBF值和电子系统中每个元器件的失效率FR(Failure Rate)有关，它们之间的关系是：
MTBF=1 / (所有元器件失效率之和)
2012-8-7
5
1、前言（续）
在工程上，也经常用R(t)来表示可靠性， R(t)表示一个电 子产品在规定时间t内不出现故障的概率： R(t)＝exp(-t / MTBF)
范例： 一个产品期望工作5年，即43800小时，如果通过计算其MTBF 值是250000小时，那么 R(t)＝exp(-43800/250000)=83.9% 即该产品在5年内不出现故障的概率是83.9％，或者说，这种 设备在安装运行5年时会有83.9％的设备依然能正常工作。
Rs 1
i 1
(1 R i )
2012-8-7
14
5、可靠度数学模式（续）
并联模式
范例： 若组件的可靠度为R，则n个组件并联时，其系统可靠度为： Rs=1-(1-R)n，以下表来讨论。 n 1 2 0.6 0.60000 0.84000 0.7 0.70000 0.91000
3
2012-8-7
18
6、可靠度设计技术（续）
降额程序（Derating Process）
在操作环境固定的状况下，故意减轻零件承受的应力水 准，使零件的失效率随应力减少而下降的设计程序，称 为降额。 降额定值的定义是以最大工作应力与额定强度的比值表 示。 以电子零件的降额参数而言，电阻为功率，电容为电压， 半导体为消耗功率，电晶体则为接面温度。
s 1 2 3 n
MTBF
2012-8-7
1
s
12
5、可靠度数学模式（续）
串联模式
范例： 20个相同零件的串联系统，其单个零件的可靠度为R，若R＝ 0.95，则系统的可靠度RS＝0.3585，若R＝0.9，RS＝0.121。我们 可做成下表讨论
R 0.85 0.90 RS 0.03876 0.12158
9
5、可靠度数学模式（指数分布）
系统可靠度：系统是由数个组件构成因此知道组件的可靠 度的话自然可算出系统的可靠度。反之决定系统之可靠度 后，就可将之分配到各个组件上（Sub system）
可靠度数学模式建立分为两种：一为硬体层次， 另一为任务功能。 硬体层次模式，即为可靠度设计中的串联模式 任务功能模式，即在系统的可靠度设计中加入并联模 式或复联模式。
10 11
2012-8-7
0.93600
0.99990 0.99996
0.97300
0.99999 1.00000
15
5、可靠度数学模式（续）
串联模式与并联模式的比较
如果串联模式的组件数增加，该系统可靠度以递增比率方式 下降，最后会因可靠度太低而无法操作。反之，当并联模式 的组件个数增加时，其效果与串联模式正好相反，该系统可 靠度以递降比率方式上升。 提升系统可靠度，至少有下列四种方式： 1、减少零件个数 2、简化系统结构 3、提升所用零件可靠度 4、将零件经由 “Burn-In” 程序
理论概念设计阶段 设计对比 潜伏期定位 决定价值 品质管理
2012-8-7
27
2、可靠度预估技术种类
类似装备法 类似复杂法 零件计数法 应力分析法
2012-8-7
28
2、可靠度预估技术种类（续）
类似装备法
当产品在概念设计做可行性分析时，尚未完成任何有关 系统特性的规划与设计，因此对于其可靠度是否能满足 需求，只能从以前类似产品可靠度经验与资料，比较两 者异同加以分析推算，估计新产品的可靠度，一般称为 类似装备法（Similar Equipment Technique） 。
