水箱变频恒压供水设备设计方案一、工程概况1、根据建设单位提供的工程参数：工程为2栋31层,四个单元的住宅楼构成, 加压供水总户数856户，采用不锈钢水箱二次加压供水。

二、采用水箱式变频恒压供水设计及报价1、设备简述：1.1、建设一个符合设计要求的生活水箱，把市政自来水放进水箱变频恒压供水至用户。

2、变频恒压供水设备组成：我公司生产系列水箱（池）式全自动变频恒压给水设备，是利用微机控制和PLC可编辑控制技术及应用变频调速器对水泵工况进行全自动恒压供水控制节能设备。

该产品是由给水泵机组、水泵基础配件、进出水管路、阀门、稳压罐、压力变送器、水位控制器、智能型变频控制柜组成。

3、设备主要性能特点:3.1、设备标准配置的水泵、阀门、止回阀、软接头、仪表等均为优质名牌产品，能保证设备的可靠运行。

3.2、控制原件选择档次高。

设备配置经过精心筛选，具有可靠的质量保证。

如水泵选南方泵或格兰富泵；变频器选台湾普传、ABB、西门子、施耐德；可编程控制器、断路器、接触器、继电器选西门子、施耐德等国内外知名品牌产品，高性能配置使整机寿命更长。

3.3、完美的中文人机界面。

人机界面与先进的PLC可编程控制技术结合，时时通讯监控各台水泵的工作状态，灵活的现场参数设定，对设定压力值及测量值、运行频率、运行电流、系统故障等参数显示，使人机界面一目了然，便于操作及管理。

3.4、设备中同流量的水泵全部采用先启先停，后启后停，循环变频启停，循环交替切换的工作方式。

3.5、控制精度高，压力控制精度≤0.01MPa。

用户根据供水压力要求设定压力值，设定后供水压力稳定，无超调。

3.6、定时换泵功能。

由于系统是根据管网用水量的多少来决定投入运行水泵的台数，所以当用水量长期在某一小范围内变化时就会使得某台水泵长期运行而磨损严重，而其他水泵长期不使用造成生锈，设定本功能后则可方便的解决该问题。

(需在订货时选择的功能)3.7、定时开关机控制。

系统内可设有定时控制，如果用户只需要在一天中的某段时间内运行，则可设定每天的开机、关机时间，进行定时控制。

专利名称：新型全变频恒压给水设备专利类型：实用新型专利
发明人：张书春
申请号：CN201720038949.X
申请日：20170113
公开号：CN206428760U
公开日：
20170822
专利内容由知识产权出版社提供
摘要：本实用新型涉及新型全变频恒压给水设备，属于无负压供水设备领域；包括稳流补偿器、进水总管、水泵和出水总管，所述稳流补偿器上部开设有进水口和真空抑制器，下部开设有出水口，所述进出总管通过管道与稳流补偿器下部出水口连接，进水总管上并排设置三个支管道，三个支管道顶端与所述水泵连接，所述水泵管通过管道与出水总管连接，所述出水总管与进水总管通过管道连通，本实用新型通过给每台水泵单独配一个变频器，当管网压力高于设定压力时，变频器自动减少输出频率，水泵转速减慢，出水量减少，当管网压力低于设定的压力时，则自动增加输出频率，水泵转速增加，出水量增加。

申请人：奥利机械(集团)有限公司
地址：201802 上海市嘉定区南翔镇胜辛南路718号2-7幢
国籍：CN
更多信息请下载全文后查看。

恒压供水变频控制柜恒压供水变频控制柜运行控制功能：手动控制：人为操作面板开关控制设备自动控制：设备根据传感信号自动改变其工作状态远程监视：管理人员即便远离现场也能随时监视设备的控制状态远程控制：管理人员即便远离现场也能随时控制设别的工作状态温度控制：在热水循环系统中，可根据温度控制设备的工作状态市政水压监控：当市政管网压力可以达到用户所需水压时，给水系统自动处于停止状态；当市政管网压力不能达到用户所需水压时，给水系统自动启动，进入自动给水状态；自动软启动：设备自动开机时，有变频器或软启动器来实现软启动；手动软启动：设备手动开机时，有软启动器来实现软启动；恒压供水变频控制柜产品展示：系统设定一恒定压力值，如果管网压力高于设定压力值时，电接点压力表6将管网压力反馈给变频控制柜16，使水泵机组11处于停机状态，自来水可通过直供管路直接到达用户管网17对用户进行供水。

当市政管网压力变化或用户管网用水量变化使管网压力下降时，远传压力表14将管网压力反馈给变频控制柜16中的PID控制器，通过PID控制器调整变频器的输出频率，启动水泵机组11并调节水泵转速保持变频恒压供水;如果不能满足供水要求时，则变频器将控制多台工频泵和变频泵的启停而达到变频恒压变量供水的要求。

恒压供水变频控制柜现场安装注意事项调试前应该具备条件：控制柜应安装在清洁、干燥、无滴水的场合，且无腐蚀性或导电性粉尘(保护等级2)，应做好各种防护工作。

电源进线要求为三相五线制，电压要求：380V(±10%)，进入电控柜的方式为下进线制，零线、PE线分别压在零线绝缘端子、接地铜排上;三根相线接到上端的总空开上，要求压接铜接头、涮锡处理，要求固定牢靠。

恒压供水变频控制柜电气布线穿管必须在预制地面前，按或设计单位的穿管图铺设穿线套管，钢管必须高出预制地面一定距离并套丝，接好电机线，信号线需调试人员指导安装。

管道对接设备前一定要冲洗，调试前一定要备足水源，水泵不能空载调试，否则损坏设备。

变频一拖二恒压供水变频一拖二恒压供水产品特点1. 变频一拖二恒压供水按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种无辅助供水：同型号水泵互为备用，小流量供水时效率较低;小型水泵辅助供水：有两种以上规格的水泵(主泵和副泵)，大流量条件下主泵运行，小流量条件下启用副泵，夜间流量接近零时仍然存在能量浪费;小型气压水罐辅助供水：小流量条件下切换到气压供水方式，避免能量浪费，隔膜式气压水罐可缓冲水锤压力波动。

2. 变频一拖二恒压供水按稳流罐构造可分为气水分离、气水接触2种气水分离：利用胶囊将水和空气隔离，空气与水无接触，卫生条件好，对水锤压力波动有缓冲作用;气水接触：消除负压时空气通过过滤器进入稳流罐，空气与水有接触，卫生条件取决于过滤器质量。

3. 变频一拖二恒压供水按供水压力可分为恒压变量、变压变量2种恒压变量：供水量随用水量变化，但供水水压保持设定值的供水方式。

控制简单，但节能不充分;变压变量：供水量随用水量变化，供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。

节能充分，控制系统比较复杂，管网压力有波动。

无负压供水设备的主要功能●该设备具有过压、欠压、过流、过载，瞬间停电，电子热保护等保护功能。

●变频器有完善的自诊断功能，当故障出现时能显示出故障信息代码以便用户对照。

●设备设有液位传感器系统，可防止水池缺水时烧毁水泵、变频器。

●设备设有相序保护和断相保护功能，如设备在使用过程中出现断相，相序错换，设备能自保护停机。

●设备具有定时泵切换功能，而使各泵的运转时间均一化，从而提高了泵的使用寿命。

●具有自动和手动运行功能。

当自动部分出现问题时，可转换到手动档工作。

●设备有消防供水接口系统，可以与用户的火警传感系统连接，可达到遇火警时消防高压用水自动开启的目的。

即两种设定压力。

●内置实时钟。

可编程压力运行时间图，多达每日8 段定时高低压供水功能。

变频一拖二恒压供水工作原理：变频一拖二恒压供水投入使用，自来水管网的水进入供水罐，罐内空气从真空消除器排除，待水充满后，真空消除器自动关闭。

变频恒压给水设备标准
变频恒压给水设备标准是指变频恒压给水设备的设计、制造和安装要符合的相关规范和标准。

以下是一些可能适用的标准：
1. GB/T 10833-2015《变频恒压给水设备通用技术条件》: 该标准规定了变频恒压给水设备的术语和定义、要求、试验方法、检验规则等内容。

2. GB 50703-2014《住宅建筑给水排水设计规范》: 该标准规定了住宅建筑的给水系统的设计、施工、水质要求等内容，包括变频恒压给水设备的选用和安装。

3. GB 5086《工业供水和排水工程施工质量验收规范》: 该标准规定了工业供水和排水工程施工质量验收的内容，包括变频恒压给水设备的安装验收标准和要求。

4. GB/T 50439-2007《电气安全用水设备规范》: 该标准规定了电气安全用水设备的设计、制造、安装和使用要求，包括变频恒压给水设备的电气安全性能要求。

5. GB/T 50142《建筑给水排水燃气工程施工质量验收规范》: 该标准规定了建筑给水排水燃气工程的施工质量验收的标准和要求，包括变频恒压给水设备的安装验收标准和要求。

请注意，具体适用标准应根据当地法律法规和项目需求进行确认。

陕西环保设备公司【大全】内容来源网络，由“深圳机械展〔11万㎡，1100多家展商，超10万观众〕”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.1.陕西汇丰环保设备创建于1997年，位于陕西西咸新区空港新城，是一家基于物联网技术、打造水生态智慧水务的高科技企业。

公司集研发、设备生产、销售、售后服务为一体全产业链的综合服务平台，专注于水的卫生、安全、污染的防止与解决方案。

多年来与同济大学、天津大学、长安大学教授合作，并成为同济大学、天津大学、长安大学研究生实训基地，并与浙江大学共同创建水生态研发平台及实验中心，拥有多项独立的知识产权。

其中，专利20余项，著作权专利10余项，受国家住建部委托，2000年起草国家标准，图集号02S101；2010年起草国家标准，图集号12S101；2011年起草国家标准，图集号14SS706；2012年起草国家标准，图集号12S109。

公司取得ISO9001质量管理体系认证，全国工业安全生产许可证，涉水、饮用水卫生安全许可证等多项资质证书。

公司与西安市政、西咸市政、山东水发、马来西亚Shieldcorp Company、陕西省水务集团、陕西省城镇供水协会及各区县自来水公司建立了全方位的合作关系。

〔以下简称“陕西环保集团”〕是陕西省人民政府和陕西省大型国有企业延长石油集团、陕煤集团、陕西有色集团共同出资组建的全国首家省属环保企业，由陕西省国资委履行出资人职责负责监管，陕西省环保厅负责业务指导。

2014年12月17日集团正式挂牌成立，按照省委、省政府对集团的功能定位，将紧紧围绕陕西环境保护发展规划，形成以政府为主导的产业发展投融资平台，充分发挥国有资本的导向作用，吸引和带动社会资本参与污染减排、水污染防治、大气环境质量改善、农村环境综合整治、固体废物资源化利用、生态修复、环保产业投融资等重点工作，为全省经济社会健康可持续发展和环境质量不断改善提供坚实的产业支撑。

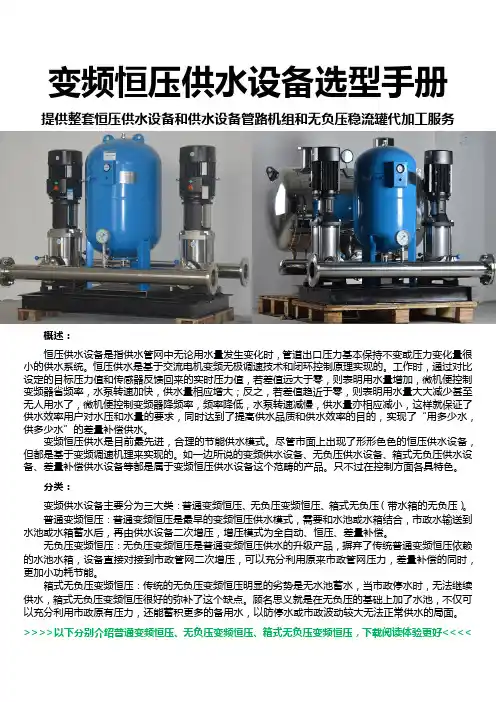

变频恒压供水设备选型手册第一章：引言本手册旨在帮助用户选择合适的变频恒压供水设备，以满足不同需求的水压要求。

变频恒压供水设备是一种能够根据实际用水情况自动调节水泵转速的设备，以保持恒定的水压输出。

选择合适的设备对于保证正常供水、提高水泵效率、节约能源等方面都具有重要意义。

第二章：变频恒压供水设备的基本原理本章将介绍变频恒压供水设备的基本工作原理，包括变频控制、恒压控制、水泵的工作原理等内容，以便用户对设备的基本工作原理有一定的了解。

第三章：需求分析本章将提供用户在选择变频恒压供水设备时需要考虑的因素，包括供水需求、用水点数量和位置、水压要求等方面的因素，以帮助用户确定自己的需求。

第四章：设备选型本章将介绍不同类型的变频恒压供水设备的特点，包括单泵恒压供水设备、多泵恒压供水设备、集成恒压供水设备等，以帮助用户根据自己的需求选择合适的设备。

第五章：安装与维护本章将介绍变频恒压供水设备的安装与维护要点，包括设备的安装位置、接线方法、设备的日常维护等内容，以确保设备正常运行。

第六章：案例分析本章将提供一些典型的案例分析，包括各种实际需求下选择的变频恒压供水设备，以供用户参考。

第七章：常见问题及解决方案本章将列举一些常见的故障问题，并提供相应的解决方案，以便用户在使用过程中能够快速解决一些常见的故障。

结语本手册是为了帮助用户选择合适的变频恒压供水设备而编写，希望能够为用户提供一些有用的信息，以便用户能够选择到合适的设备，满足自己的供水需求。

对于变频恒压供水设备的需求分析在选择变频恒压供水设备之前，用户需要对自己的实际用水情况进行充分的分析。

首先，用户需要知道自己的供水需求，包括每天的用水量、峰值用水量、用水时间等。

这些数据将有助于确定所需的水泵的流量和扬程。

另外，用户还需要考虑用水点的数量和位置，不同的用水点可能需要不同的水压，因此需要根据用水点的实际情况确定供水系统的布局。

此外，用户还需要考虑水质情况，如果水质较差，可能需要选择耐腐蚀的水泵及相关管道配件。

我公司凭借二十多年来在供水领域的探索与研发，在技术上已经取得飞速的发展，使命是打造中国最优秀的变频供水设备生产厂家，做中国最专业的供水设备生产厂家。

该恒压变频供水系统是由最新性能PLC变频控制和2台以水泵并联组成的尖端加压供水设备，能够自动调节以满足用户的恒压变量供水要求。

供水管网压力保持恒定，整个供水系统始终保持高效节能的最佳状态。

供水方式有变频供水和压力供水两种，变频供水是自动调节某台水泵的转速或多台泵投入/退出运行，使供水管网压力保持恒定的理想供水方式，操作简单。

JBH:嘉威变频恒压供水设备
高楼二次加压变频恒压供水设备选型参数：
注：此《选型表》供您选型时参考，本表提供的是一般常用规格的参数。

如参考户数在1000~10000户之间，流量在105~1000m³/h之间的大规模JBW管网叠压给水设备的性能参数，我公司另行传真答复。

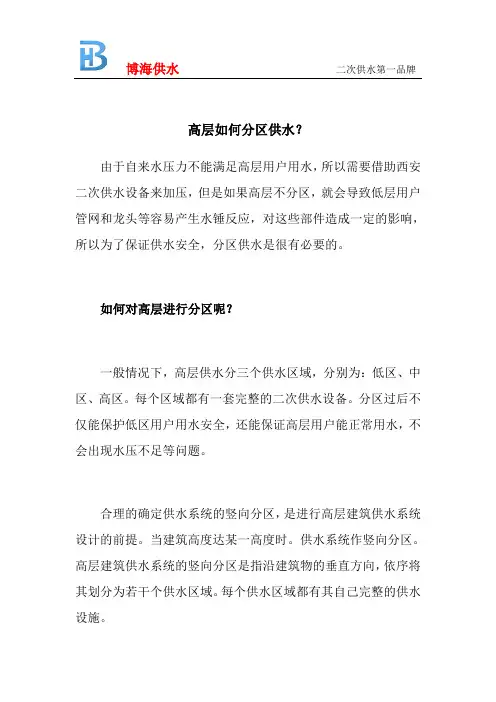

高层如何分区供水？
由于自来水压力不能满足高层用户用水，所以需要借助西安二次供水设备来加压，但是如果高层不分区，就会导致低层用户管网和龙头等容易产生水锤反应，对这些部件造成一定的影响，所以为了保证供水安全，分区供水是很有必要的。

如何对高层进行分区呢？
一般情况下，高层供水分三个供水区域，分别为：低区、中区、高区。

每个区域都有一套完整的二次供水设备。

分区过后不仅能保护低区用户用水安全，还能保证高层用户能正常用水，不会出现水压不足等问题。

合理的确定供水系统的竖向分区，是进行高层建筑供水系统设计的前提。

当建筑高度达某一高度时。

供水系统作竖向分区。

高层建筑供水系统的竖向分区是指沿建筑物的垂直方向，依序将其划分为若干个供水区域。

每个供水区域都有其自己完整的供水设施。

在分区的时候，每个区域的层数不宜过大，最好是每个区域控制在10层左右，不然分区压力值不合理，还是不能从根本上解决问题。

高层建筑供水系统竖向分区应根据使用要求、管材质量、卫生器具配件所能承受的工作压力，结合建筑层数合理划分。

分区压力值选定过高，仍会造成低层处配水点压力大、流量多、噪声大、用水器材损坏等后果。

分区压力值选定过小，又会使分区数量增多，势必增加供水设备、管道的工程造价及维修管理工作等。

西安供水设备第一品牌，博海主营产品：西安无负压变频供水设备、西安恒压变频供水设备、西安箱式无负压变频供水设备、管道静音式变频供水设备。

本文章由四川博海供水设备有限公司提供，四川博海专业供水十五年，打造二次供水第一品牌，详情请咨询：。

南方泵业恒压供水设备出厂检验报告南方泵业恒压供水设备是一种能够保持水压稳定的供水设备，广泛应用于民用建筑、商业建筑和工业生产中。

其主要功能是通过自动控制系统来保持出水压力恒定，从而确保用户在使用自来水时能够享受到高水压的舒适感。

为了确保南方泵业恒压供水设备的质量和性能达到国家标准，每台设备在出厂之前都需要经过严格的检验和测试。

本文将对南方泵业恒压供水设备的出厂检验报告进行全面评估，并共享个人对于该设备及其质量的观点和理解。

一、出厂检验项目1. 设备外观检验南方泵业恒压供水设备外观检验主要包括外观是否完好、有无变形、有无划痕、油漆是否平整和有无脱落等多个方面。

外观检验还包括产品标识、标牌、铭牌、警示标志等内容是否齐全、清晰。

2. 设备功能检验南方泵业恒压供水设备功能检验主要包括电机启动、运行声音、恒压控制器自动启停、停电保护和恒压稳定等功能。

额定工况下的性能检验是保障设备正常工作的重要环节。

3. 设备安全检验南方泵业恒压供水设备安全检验包括内部结构检验、电气系统检验、接地保护检验、漏电保护检验等，确保设备在正常使用情况下不会对人身和财产造成安全隐患。

二、出厂检验结果据南方泵业恒压供水设备出厂检验报告显示，经过严格的检验和测试，每台设备的外观、功能和安全性都符合国家标准和相关规定要求。

设备外观完好，无变形和划痕，油漆平整，标识清晰，标牌齐全。

在功能检验方面，电机启动正常，运行声音平稳，恒压控制器自动启停可靠，停电保护和恒压稳定性良好。

而在安全检验方面，内部结构完整，电气系统稳定，接地保护和漏电保护功能齐全，能够有效保障设备的安全使用。

三、个人观点和理解南方泵业恒压供水设备作为一种保障用户用水舒适度和安全性的重要设备，其质量和性能至关重要。

通过对出厂检验报告的全面评估，可以得出南方泵业恒压供水设备的质量可靠，性能稳定的结论。

在当前城市化进程加快、用水需求增加的情况下，南方泵业恒压供水设备的出现为解决城市供水压力不稳定和水质不达标等问题提供了可靠的技术支持。
